什么是视频光端机

V6□□□T或R-□V-□A-□/□D-□K-□E-C□-□(□Km)；

注释（从第一个方框开始，共有12个方框）：

1) 代表视频的路数，1代表1路视频、2代表2路视频、4代表4路视频、8代表8路视频频、16代表16路视频等，依次类推；

2) 代表版本的类型，1代表简化版，含视频、数据；2代表标准版，含视频、数据、音频；3代表全功能版，含视频、数据、音频、开关量或以太网；

3) 代表波长，0代表1310nm/1550nm收发；5代表单纤双向1550nm发， 1310nm收，通常为发射端即为远端；3代表单纤双向1310nm发，1550nm收，通常为接收端即为中心端；M代表多模；

4) 代表单向或双向视频，S（single）代表单向视频，D(double)代表双向视频；

5) 代表音频的数量，1代表1路音频，2代表2路音频，以此类推；

6) 代表RS232数据的路数，1代表1路RS232数据，2代表2路RS232数据，以此类推；

7) 代表RS485数据的路数，1代表1路RS485数据，2代表2路RS485数据，以此类推；

8) 代表开关量的路数，开关量通常为正向，1代表1路开关量，2代表2路开关量，以此类推；

9) 代表以太网的路数， 1代表1路以太网，2代表2路以太网，以此类推；

10) 代表电源的属性，D代表直流－48V，A代表交流220V,缺省通常代表AC220V的电源，不过在2006年的定义中只有一个C，代表中心端模块，缺省为远端独立式结构；

11) 代表网管类型与结构类型，M代表带网管功能，中心端结构为19英寸4U高度的子框；缺省为不带网管功能，中心端结构为19英寸4U或3U高度的子框；

12) 代表传输距离，20代表20公里的传输距离，40代表40公里的传输距离，依次类推；

其它方面：V代表视频，A代表音频，D代表数据，K代表开关量，E代表以太网；

另外有些特殊的配置将视具体情况另做定义，如TTL（AIPHON爱峰对讲信号）、MANCHESTER（曼彻斯特数据）等，AIPHON爱峰对讲信号属于音频的范畴，将合在音频型号编制之列，如一路AIPHON爱峰对讲信号，则可直接定义成1AI，这样既好理解又便于记忆；MANCHESTER（曼彻斯特数据）属于数据的范畴，将合在数据型号编制之列，如一路MANCHESTER（曼彻斯特数据），则可以直接定义成1DM，以此类推；

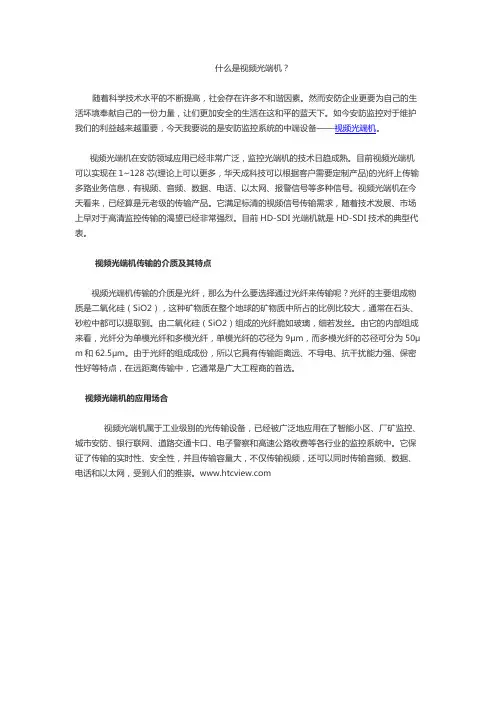

什么是视频光端机？

随着科学技术水平的不断提高，社会存在许多不和谐因素。然而安防企业更要为自己的生活坏境奉献自己的一份力量，让们更加安全的生活在这和平的蓝天下。如今安防监控对于维护我们的利益越来越重要，今天我要说的是安防监控系统的中端设备——视频光端机。

视频光端机在安防领域应用已经非常广泛，监控光端机的技术日趋成熟。目前视频光端机可以实现在1~128芯(理论上可以更多，华天成科技可以根据客户需要定制产品)的光纤上传输多路业务信息，有视频、音频、数据、电话、以太网、报警信号等多种信号。视频光端机在今天看来，已经算是元老级的传输产品。它满足标清的视频信号传输需求，随着技术发展、市场上早对于高清监控传输的渴望已经非常强烈。目前HD-SDI光端机就是HD-SDI技术的典型代表。

视频光端机传输的介质及其特点

视频光端机传输的介质是光纤，那么为什么要选择通过光纤来传输呢？光纤的主要组成物质是二氧化硅（SiO2），这种矿物质在整个地球的矿物质中所占的比例比较大，通常在石头、砂粒中都可以提取到。由二氧化硅（SiO2）组成的光纤脆如玻璃，细若发丝。由它的内部组成来看，光纤分为单模光纤和多模光纤，单模光纤的芯径为9μm，而多模光纤的芯径可分为50μm和62.5μm。由于光纤的组成成份，所以它具有传输距离远、不导电、抗干扰能力强、保密性好等特点，在远距离传输中，它通常是广大工程商的首选。

视频光端机的应用场合

视频光端机属于工业级别的光传输设备，已经被广泛地应用在了智能小区、厂矿监控、城市安防、银行联网、道路交通卡口、电子警察和高速公路收费等各行业的监控系统中。它保证了传输的实时性、安全性，并且传输容量大，不仅传输视频，还可以同时传输音频、数据、电话和以太网，受到人们的推崇。

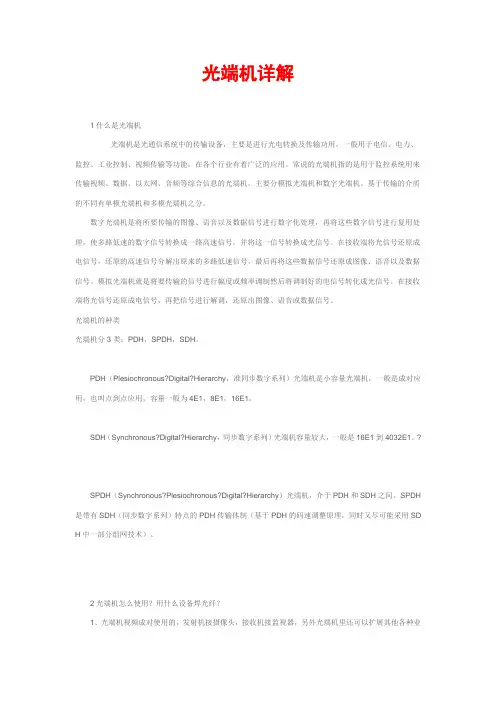

光端机详解

1什么是光端机

光端机是光通信系统中的传输设备，主要是进行光电转换及传输功用。一般用于电信、电力、监控、工业控制、视频传输等功能，在各个行业有着广泛的应用。常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。主要分模拟光端机和数字光端机。基于传输的介质的不同有单模光端机和多模光端机之分。

数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理，再将这些数字信号进行复用处理，使多路低速的数字信号转换成一路高速信号，并将这一信号转换成光信号。在接收端将光信号还原成电信号，还原的高速信号分解出原来的多路低速信号，最后再将这些数据信号还原成图像、语音以及数据信号。模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。在接收端将光信号还原成电信号，再把信号进行解调，还原出图像、语音或数据信号。

光端机的种类

光端机分3类：PDH，SPDH，SDH。

PDH（Plesiochronous?Digital?Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。

SDH（Synchronous?Digital?Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。?

SPDH（Synchronous?Plesiochronous?Digital?Hierarchy）光端机，介于PDH和SDH之间。SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。

2光端机怎么使用？用什么设备焊光纤？

1、光端机视频成对使用的，发射机接摄像头，接收机接监视器，另外光端机里还可以扩展其他各种业

务接口，如485数据，232串口，以太网，电话接口，对讲接口等

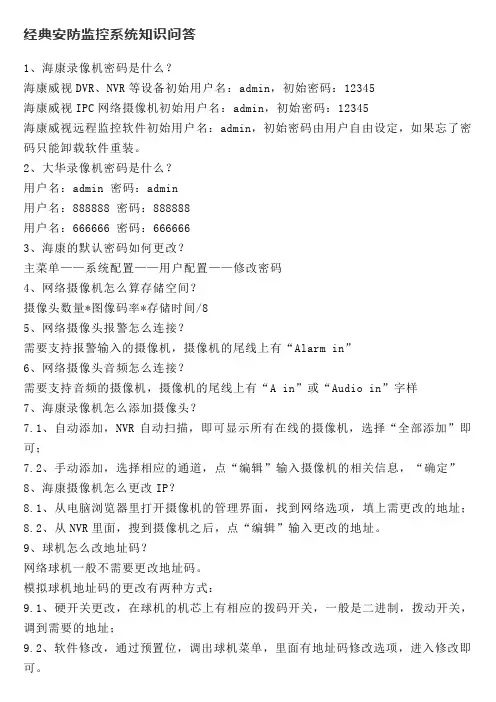

经典安防监控系统知识问答

1、海康录像机密码是什么？

海康威视DVR、NVR等设备初始用户名：admin，初始密码：12345

海康威视IPC网络摄像机初始用户名：admin，初始密码：12345

海康威视远程监控软件初始用户名：admin，初始密码由用户自由设定，如果忘了密码只能卸载软件重装。

2、大华录像机密码是什么？

用户名：admin 密码：admin

用户名：888888 密码：888888

用户名：666666 密码：666666

3、海康的默认密码如何更改？

主菜单——系统配置——用户配置——修改密码

4、网络摄像机怎么算存储空间？

摄像头数量*图像码率*存储时间/8

5、网络摄像头报警怎么连接？

需要支持报警输入的摄像机，摄像机的尾线上有“Alarm in”

6、网络摄像头音频怎么连接？

需要支持音频的摄像机，摄像机的尾线上有“A in”或“Audio in”字样

7、海康录像机怎么添加摄像头？

7.1、自动添加，NVR自动扫描，即可显示所有在线的摄像机，选择“全部添加”即可；

7.2、手动添加，选择相应的通道，点“编辑”输入摄像机的相关信息，“确定”

8、海康摄像机怎么更改IP？

8.1、从电脑浏览器里打开摄像机的管理界面，找到网络选项，填上需更改的地址；

8.2、从NVR里面，搜到摄像机之后，点“编辑”输入更改的地址。

9、球机怎么改地址码？

网络球机一般不需要更改地址码。

模拟球机地址码的更改有两种方式：

9.1、硬开关更改，在球机的机芯上有相应的拨码开关，一般是二进制，拨动开关，调到需要的地址；

9.2、软件修改，通过预置位，调出球机菜单，里面有地址码修改选项，进入修改即可。 10、球机怎么改波特率？

同修改地址码

11、POE交换机可以传多远？

理论上讲，POE供电距离不低于同一根网线的信号传输距离

12、集中直流供电怎么计算功率？

一般的摄像机都是DC12V1A供电，对于带红外补光灯的摄像机，需要做出一定的电流冗余量，选择DC12V2A电源，以防止切换到红外模式时摄像机供电不足。
