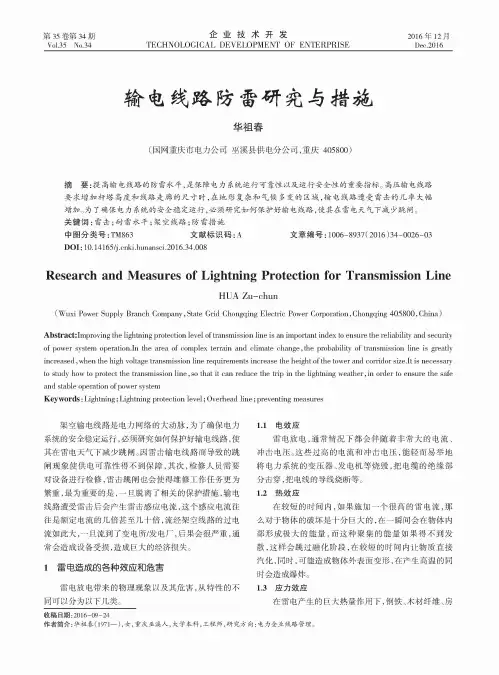

输电线路防雷措施

第35卷第34期

Vol.35 No.34企业技术开发

TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE2016年12月

Dec.2016

输电#路防&研（与措+

华祖春

(国网重庆市电力公司巫溪县供电分公司，重庆405800)

摘要:

提高输电线路的防雷水平，是保障电力系统运行可靠性以及运行安全性的重要指标。高压输电线路

要求增加杆塔高度和线路走廊的尺寸时，在地形复杂和气候多变的区域，输电线路遭受雷击的几率大幅

增加。为了确保电力系统的安全稳定运行，必须研究如何保护好输电线路，使其在雷电天气下减少跳闸。

关键词：

雷击；耐雷水平；架}线路；防雷措施

中图分类号：

TM863 文献标识码

：A 文章编号：1006-8937(2016)34-0026-03

DOI ： 10.14165/

j.

cnki.

hunansci.2016.34.008

Research and Measures of Lightning Protection for Transmission Line

HUA Zu-chun

(Wuxi

Power

Supply

Branch

Company，

State

Grid

Chongqing

Electric

Power

Corporation，

Chongqing 405800,

China)

Abstract：

Improving

the

lightning

protection

level

of

transmission

line

is

an

important

index

to

ensure

the

reliability

and

security

of

power

system

operation.In

the

area

of

complex

terrain

and

climate

change，

the

probability

of

transmission

line

is

greatly

管 理 实 践

74中国电业·技术 2012年第6期

技术 35kV输电线路防雷措施

摘要：由于雷电对电网的破坏是非常严重的，并且随着城市化的进展和电网建设的发展，雷击事故引起电力

设备和输电线路损坏的数量也是逐年增多。目前使用的线路大部分为35kV以上，更易遭到雷击破坏，因此必

须对输电线路进行防雷设计和安装防雷设备。文章就35kV输电线路防雷措施进行了探讨。

关键词：35kV；输电线路；防雷措施

中图分类号：TM 862 文献标志码：B 文章编号：1002-1140（2012）06-0074-03吴应龙

(广水市供电公司，湖北 广水 432700)

Lightning-proof Measures for 35kV Power Transmission Line

WU Ying-long

(Guangshui Power Supply Company, Guangshui 432700, China)

Abstract：Thunder and lightning can damage the power grids seriously. With the development of urbanization and power

grid construction, the damage to power equipments and electricity transmission lines caused by lightning increased year by

year. The voltage of most lines is above 35kV which is vulnerable to lightning damage. Therefore the lightning-proof design

and installment to power transmission line becomes necessary. The lightning-proof measures to the 35kV power transmission

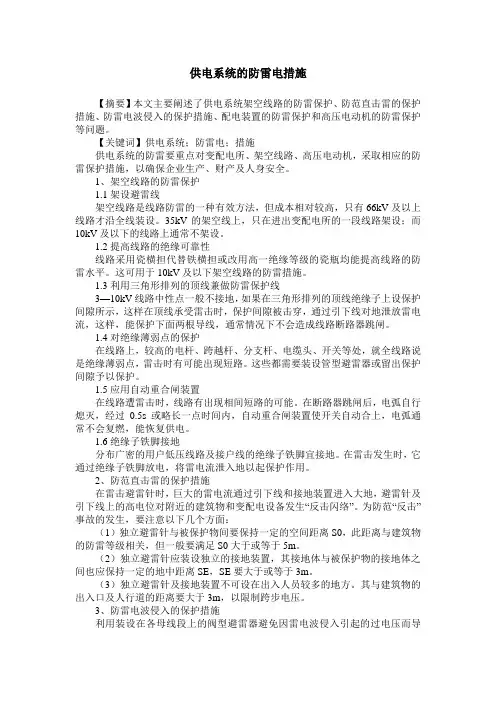

供电系统的防雷电措施

【摘要】本文主要阐述了供电系统架空线路的防雷保护、防范直击雷的保护措施、防雷电波侵入的保护措施、配电装置的防雷保护和高压电动机的防雷保护等问题。

【关键词】供电系统；防雷电；措施

供电系统的防雷要重点对变配电所、架空线路、高压电动机，采取相应的防雷保护措施，以确保企业生产、财产及人身安全。

1、架空线路的防雷保护

1.1架设避雷线

架空线路是线路防雷的一种有效方法，但成本相对较高，只有66kV及以上线路才沿全线装设。35kV的架空线上，只在进出变配电所的一段线路架设；而10kV及以下的线路上通常不架设。

1.2提高线路的绝缘可靠性

线路采用瓷横担代替铁横担或改用高一绝缘等级的瓷瓶均能提高线路的防雷水平。这可用于10kV及以下架空线路的防雷措施。

1.3利用三角形排列的顶线兼做防雷保护线

3—10kV线路中性点一般不接地，如果在三角形排列的顶线绝缘子上设保护间隙所示，这样在顶线承受雷击时，保护间隙被击穿，通过引下线对地泄放雷电流，这样，能保护下面两根导线，通常情况下不会造成线路断路器跳闸。

1.4对绝缘薄弱点的保护

在线路上，较高的电杆、跨越杆、分支杆、电缆头、开关等处，就全线路说是绝缘薄弱点，雷击时有可能出现短路。这些都需要装设管型避雷器或留出保护间隙予以保护。

1.5应用自动重合闸装置

在线路遭雷击时，线路有出现相间短路的可能。在断路器跳闸后，电弧自行熄灭，经过0.5s或略长一点时间内，自动重合闸装置使开关自动合上，电弧通常不会复燃，能恢复供电。

1.6绝缘子铁脚接地

分布广密的用户低压线路及接户线的绝缘子铁脚宜接地。在雷击发生时，它通过绝缘子铁脚放电，将雷电流泄入地以起保护作用。

2、防范直击雷的保护措施

在雷击避雷针时，巨大的雷电流通过引下线和接地装置进入大地，避雷针及引下线上的高电位对附近的建筑物和变配电设备发生“反击闪络”。为防范“反击”事故的发生，要注意以下几个方面：

龙源期刊网

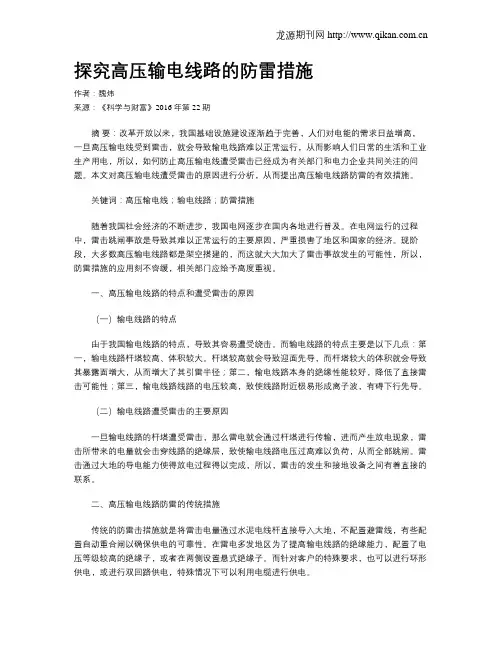

探究高压输电线路的防雷措施

作者：魏炜

来源：《科学与财富》2016年第22期

摘 要：改革开放以来，我国基础设施建设逐渐趋于完善，人们对电能的需求日益增高，一旦高压输电线受到雷击，就会导致输电线路难以正常运行，从而影响人们日常的生活和工业生产用电，所以，如何防止高压输电线遭受雷击已经成为有关部门和电力企业共同关注的问题。本文对高压输电线遭受雷击的原因进行分析，从而提出高压输电线路防雷的有效措施。

关键词：高压输电线；输电线路；防雷措施

随着我国社会经济的不断进步，我国电网逐步在国内各地进行普及。在电网运行的过程中，雷击跳闸事故是导致其难以正常运行的主要原因，严重损害了地区和国家的经济。现阶段，大多数高压输电线路都是架空搭建的，而这就大大加大了雷击事故发生的可能性，所以，防雷措施的应用刻不容缓，相关部门应给予高度重视。

一、高压输电线路的特点和遭受雷击的原因

（一）输电线路的特点

由于我国输电线路的特点，导致其容易遭受绕击。而输电线路的特点主要是以下几点：第一，输电线路杆塔较高、体积较大。杆塔较高就会导致迎面先导，而杆塔较大的体积就会导致其暴露面增大，从而增大了其引雷半径；第二，输电线路本身的绝缘性能较好，降低了直接雷击可能性；第三，输电线路线路的电压较高，致使线路附近极易形成离子波，有碍下行先导。

（二）输电线路遭受雷击的主要原因

一旦输电线路的杆塔遭受雷击，那么雷电就会通过杆塔进行传输，进而产生放电现象，雷击所带来的电量就会击穿线路的绝缘层，致使输电线路电压过高难以负荷，从而全部跳闸。雷击通过大地的导电能力使得放电过程得以完成，所以，雷击的发生和接地设备之间有着直接的联系。

二、高压输电线路防雷的传统措施

传统的防雷击措施就是将雷击电量通过水泥电线杆直接导入大地，不配置避雷线，有些配置自动重合闸以确保供电的可靠性。在雷电多发地区为了提高输电线路的绝缘能力，配置了电压等级较高的绝缘子，或者在两侧设置悬式绝缘子。而针对客户的特殊要求，也可以进行环形供电，或进行双回路供电，特殊情况下可以利用电缆进行供电。 龙源期刊网
