mppt控制器

MPPT控制原理

MPPT（Maximum Power Point Tracking）是一种太阳能光伏系统中常用的控制原理，主要用于提高光伏系统的能量转换效率。MPPT控制原理的核心是通过调节光伏阵列的工作点，使其始终工作在最大功率点上，从而最大限度地提取光伏电池的能量。

为了更好地理解MPPT控制原理，我们首先需要了解光伏电池的工作特性。光伏电池的输出功率与光照强度和电压之间存在着一定的关系，当光照强度不变时，电压越高，输出功率越大。然而，光照强度是随着时间和环境变化的，因此光伏电池的工作点也会不断变化。如果光伏电池的工作点偏离了最大功率点，系统将无法充分利用光能，导致能量转换效率降低。

MPPT控制原理的基本思想是通过不断调节光伏电池的输出电压和电流，使光伏电池的工作点始终处于最大功率点。具体来说，MPPT控制器会对光伏电池的输出电压和电流进行监测，并根据监测结果调节电池的工作点。当光伏电池的输出功率小于最大功率时，MPPT控制器会逐渐增加电池的负载电流，以提高输出功率。相反，当光伏电池的输出功率超过最大功率时，MPPT控制器会逐渐减小电池的负载电流，以降低输出功率。通过这种方式，MPPT控制器能够实时跟踪光伏电池的最大功率点，从而提高系统的能量转换效率。

在实际应用中，MPPT控制器通常采用迭代搜索算法来寻找最大功率点。常见的迭代搜索算法包括增量调整法、开关法和模拟法等。这些算法通过不断调节光伏电池的负载电流或电压，以逼近最大功率点。其中，增量调整法是最常用的一种算法，其基本思想是根据光伏电池的当前输出功率与上一次输出功率的比较结果，调节电池的负载电流或电压，直到找到最大功率点为止。

总之，MPPT控制原理通过实时跟踪光伏电池的最大功率点，调节电池的工作点，从而提高系统的能量转换效率。这种控制原理在太阳能光伏系统中得到广泛应用，可以有效提高能源利用率，降低光伏系统的成本。

mppt工作原理

MPPT工作原理。

MPPT（Maximum Power Point Tracking）是太阳能光伏系统中的关键技术，其作用是确保光伏组件输出功率达到最大值。在光照条件不断变化的情况下，MPPT控制器能够实时调整光伏组件的工作点，以最大化光伏系统的能量转换效率。本文将介绍MPPT的工作原理及其在光伏系统中的应用。

MPPT控制器的工作原理主要基于光伏组件的伏安特性曲线。在不同的光照条件下，光伏组件的伏安特性曲线会发生变化，而曲线上的最大功率点（MPP）也随之变化。MPPT控制器通过对光伏组件进行实时的电压、电流调节，使其工作在MPP附近，从而实现最大功率输出。

常见的MPPT控制器工作原理分为脉冲宽度调制（PWM）和电压频率调制（VFM）两种。PWM控制器通过调节光伏组件的工作电压来实现MPPT，而VFM控制器则是通过调节光伏组件的工作电流来实现MPPT。不同的控制器在实现MPPT的过程中，会采用不同的算法和控制策略，以适应不同光照条件下的光伏系统。

在实际的光伏系统中，MPPT控制器通常与光伏组件和逆变器相结合，构成一个完整的光伏发电系统。光伏组件将太阳能转化为直流电能，而MPPT控制器则确保光伏组件输出最大功率，逆变器则将直流电能转化为交流电能供电网使用。这种组合形式能够最大程度地提高光伏系统的能量转换效率，降低光伏发电成本。

除了提高光伏系统的能量转换效率外，MPPT控制器还具有一些其他功能。例如，它可以对光伏组件进行实时监测和故障诊断，及时发现并处理光伏组件的异常情况，保障光伏系统的安全稳定运行。此外，MPPT控制器还可以通过通信接口与监控系统相连，实现对光伏系统的远程监控和管理，提高光伏系统的智能化水平。 总之，MPPT控制器作为光伏系统中的关键部件，其工作原理是通过实时调节光伏组件的工作点，使其输出功率达到最大值。在光照条件不断变化的情况下，MPPT控制器能够有效提高光伏系统的能量转换效率，降低光伏发电成本，实现对光伏系统的智能化管理。随着光伏技术的不断发展，MPPT控制器的性能和功能也将不断提升，为光伏发电行业带来更多的发展机遇和挑战。

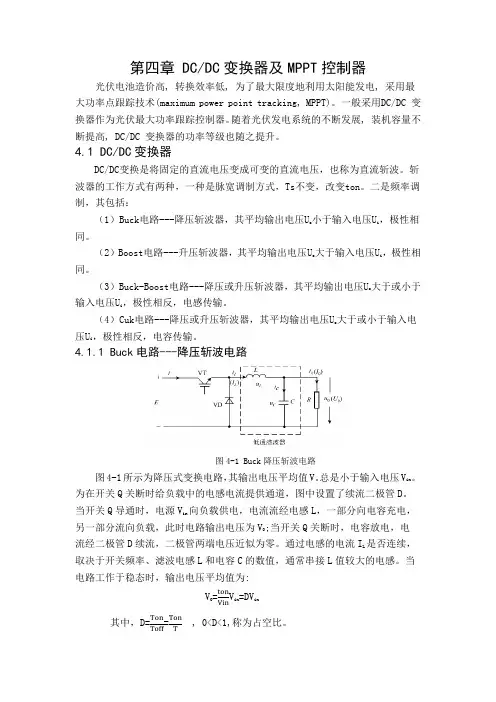

第四章 DC/DC变换器及MPPT控制器

光伏电池造价高, 转换效率低, 为了最大限度地利用太阳能发电, 采用最大功率点跟踪技术(maximum power point tracking, MPPT)。一般采用DC/DC 变换器作为光伏最大功率跟踪控制器。随着光伏发电系统的不断发展, 装机容量不断提高, DC/DC 变换器的功率等级也随之提升。

4.1 DC/DC变换器

DC/DC变换是将固定的直流电压变成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一种是脉宽调制方式，Ts不变，改变ton。二是频率调制，其包括：

（1）Buck电路---降压斩波器，其平均输出电压Uo小于输入电压Ui，极性相同。

（2）Boost电路---升压斩波器，其平均输出电压Uo大于输入电压Ui，极性相同。

（3）Buck-Boost电路---降压或升压斩波器，其平均输出电压Uo大于或小于输入电压Ui，极性相反，电感传输。

（4）Cuk电路---降压或升压斩波器，其平均输出电压Uo大于或小于输入电压Ui，极性相反，电容传输。

4.1.1 Buck电路---降压斩波电路

图4-1 Buck降压斩波电路

图4-1所示为降压式变换电路，其输出电压平均值V。总是小于输入电压Vin。

为在开关Q关断时给负载中的电感电流提供通道，图中设置了续流二极管D。

当开关Q导通时，电源Vin向负载供电，电流流经电感L，一部分向电容充电，

另一部分流向负载，此时电路输出电压为V0;当开关Q关断时，电容放电，电

流经二极管D续流，二极管两端电压近似为零。通过电感的电流IL是否连续，

取决于开关频率、滤波电感L和电容C的数值，通常串接L值较大的电感。当

电路工作于稳态时，输出电压平均值为:

V0=tonVinVin=DVin

其中，D=TonToff=TonT , 0

MPPT太阳能控制器使用手册

Systemvoltage:96V/192V/216V(220V)/240V/384V

2重要的安全说明（请保留本手册以备日后查用，安装使用之前请仔细阅读手册中的所有说明和注意事项）

手册中包含了本系列太阳能充放电控制器（下文简称为“控制器”）所有的安全、安装以及操作说明：

◇请安装在室内，避免元器件暴露，并防止控制器内部有水进入；

◇请将控制器安装在通风良好的地方，工作时控制器外壳温度会很高；

◇建议在输入端、负载端和电池端接入保险或断路器，防止使用中出现电击危险；

◇安装之后检查所有的线路连接是否牢固，避免由于虚接造成热量聚集而发生危险；

◇初次使用如果显示屏没有显示，请立即切断保险丝或断路器再检查线路是否连接正确；

◇若系统需要连接逆变器，请将逆变器直接与蓄电池连接，切勿与控制器的负载端连接；

◇当控制器处于正常充电状态，切勿断开蓄电池连接，否则可能损坏直流负载目录

1.MPPT控制器基本资料..........................................................................................................................41.1产品概述及特点.......................................................................................................................41.2产品特征...................................................................................................................................51.3产品配件...................................................................................................................................51.4最大功率点追踪技术...............................................................................................................61.5蓄电池充电阶段.......................................................................................................................72.控制器安装............................................................................................................................................82.1安装位置的选择.......................................................................................................................82.2安全距离...................................................................................................................................82.3控制器尺寸...............................................................................................................................82.4控制器安装注意事项...............................................................................................................93.控制器连接............................................................................................................................................93.1太阳能充电系统连接图...........................................................................................................93.2光伏组件串联数量...................................................................................................................93.3光伏组件输入总功率.............................................................................................................103.4蓄电池系统电压及其类型.....................................................................................................113.5DC负载输出电压系统和最大电流........................................................................................113.6电缆和断路器/空气开关的规格...........................................................................................113.7控制器开启和关闭步骤.........................................................................................................123.8控制器通讯端口说明.............................................................................................................134.控制器的操作......................................................................................................................................144.1指示灯和按键操作..................................................................................................................144.2菜单简介..................................................................................................................................145.技术参数..............................................................................................................................................156.维护和清洁..........................................................................................................................................176.1更换保险丝.............................................................................................................................176.2清洁通风口散热片.................................................................................................................177.保修......................................................................................................................................................178.保修卡..................................................................................................................................................171.MPPT控制器基本资料
