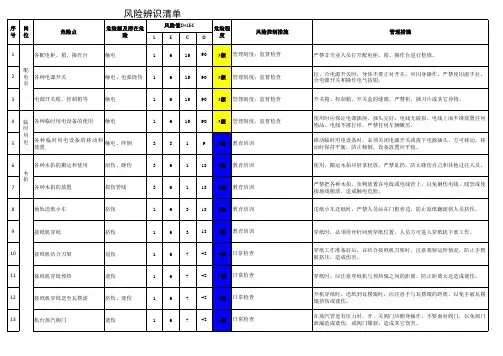

造纸行业设备设施清单

特种纸生产的关键技术设备大全在我国中低档的特种纸产品居多，但想生产高档产品又缺乏创新能力及技术支撑。

特种纸与其他纸相比无论在原料与纤维形态及纸的结构上都具有一定的特殊要求，同时要生产特种纸必须需要有特殊的装备。

特种纸用途非常广，主要用于国民经济各个领域，如医疗、食品、军工、农业、建材、机械，电子等。

虽然特种纸品种繁多，但与普通纸相比，有如下几方面特点：（1）生产特种纸的纤维原料复杂多样，主要包含植物纤维、化学纤维、无机纤维和金属纤维等。

其纤维形态一般具有下列特征：长度较长或长径比较大；打浆度较高或较低；有些还要使用混合纤维抄造。

（2）与常规纸种的生产过程相比较，特种纸生产过程具有以下特点：部分纤维不易分散，在设备和管道上易挂浆；化学品用量多，易产生气泡并出现在纸面；部分纤维密度与植物纤维差距较大，在流送与成形以及引纸过程中会出现一些操作困难。

（3）特种纸一般对纸张结构有一些特殊的要求。

其纸张成型匀度普遍要求较高，部分产品在Z 向结构上有使用不同原料的要求；部分产品，尤其是使用化纤或无机纤维原料时对施胶要求较高；有些产品还要求高温压榨定型( 主要是化纤纸)。

由于特种纸的生产基本上采用造纸方法，其装备大部分相差不大，因此国产造纸装备的技术进步也为特种纸的发展提供了基本保障；同时特种纸有独有的特点，这也决定了部分装备是有其特点的，个别设备甚至只有特种纸专用。

这里主要介绍一些有特点的和专用的重点装备。

分散设备高剪切力水力碎浆机高剪切力水力碎浆机主要用于长径比大的纤维、矿纤维、人造纤维等纤维的充分离解和分散。

其转子能够产生高剪切力，转子叶片刃口直接打散纤维团块的同时，在浆料流体内部产生极高的速度差，有效分散纤维。

流体流态又不产生局部的旋涡和湍动，使已得到分散的纤维不再重新絮团。

行星式浆池搅拌器在浆池顶部装配有多个推进器，安装在旋转的单臂/ 双臂两端。

推进器在绕其自身轴旋转的同时，也围绕臂的中心轴公转。

其主要特点如下：浆池与浆接触部分全部为光滑面，能够减少长纤维挂浆的概率；推进器公转与自转的转速可以调节。

2 发动机简介造纸机械及设备造纸机是把经过打浆、调制后符合造纸要求的纸浆抄制成纸的机器。

造纸机总体分:1。

由浆抄成湿纸的湿段，包括流送部、成型部、压榨部三个部分，2。

把湿纸烘干并成卷的干段，包括烘干部、压光部、卷纸部三个部分。

还包括：机械传动部分、真空系统、气压及液压系统、润滑系统、引纸系统、蒸气系统、热风系统、气罩及其排风系统等。

3一、打浆与疏解设备、流浆箱（DIP）二、造纸机械及设备(PM)三、外围设备(Utility)41、打浆与疏解设备2、流浆箱设备5链板输送机：将原料（废纸、纤维等传输至碎浆设备）6转鼓碎浆机：将浆料粉碎；内有螺旋状旋转刀片。

倾斜放置。

7浆筛：过滤浆液，分粗筛和细筛，循环进行。

8多圆盘：属于磨浆设备，内有多道扇形圆盘，交错布置，细化匀整浆料，浓缩浆液，减少浆液所含空气。

9脱墨装置：与筛类似，属于过滤性质设备，上方走浆，下方流渣。

10化学品罐和浆体传输除气设备11部分润滑点真空泵(Turbo T46) 链板机(Alvania EP2) 转鼓碎浆机(Mallleus GL95) 电动机(Stamina RL2) 电动机组(Esso N2/S2)12其他设备：1）风机：抽出空气，提高浆液浓度，提高纸张均匀度2）搅拌机：使浆液均匀3）漂白塔：脱墨处理4）蓄浆罐：2000m3浆罐5个，处理断纸等产生的浆液13从打浆设备到纸机成形部纸之前的上浆设备：1）布浆器：纸浆的分布装置2）堰池：纸浆整流装置3）堰板：纸浆的上网装置14位置在成型部的成型辊和胸辊下方。

151、造纸机基本概念2、造纸工艺流程3、造纸主要设备4、造纸设备润滑161.1造纸机分类：长网造纸机、夹网造纸机、短网造纸机、圆网造纸机等。

1.2网宽：成型网宽，是造纸机的主要参数之一。

1.3纸卷幅宽，净纸幅宽，毛纸幅宽，湿纸幅宽。

1.4车速：造纸机的车速是造纸机卷曲部车速，最大工作车速也是造纸机主要参数之一1.5产量类：包括日生产、成品率以及抄造率等。

造纸设备整体大致都是三大部分：制浆设备、造纸设备和复卷（或是切纸）设备。

制浆设备又有打浆机、除渣设备、洗浆设备、辅料设备；造纸设备又有网部设备、压榨设备、烘缸设备、压光设备、卷取设备；复卷设备就是复卷机和称重喷字打包设备。

造纸机纸张抄造的联合装备。

主要由网、压榨、干燥等部分构成。

网部分为圆网和长网两种。

压榨部是由压榨辊和造纸毛布等组成。

干燥部是由一个或几个烘缸组成。

某些长网机还会装备机械压光机，用来提高纸的平滑度和紧度等。

造纸机的类型有很多，如制造单面光纸张的单烘缸造纸机（又称杨克式造纸机）、制造一般纸张的长网多烘缸造纸机、制造打字纸和卷烟纸等的薄页造纸机、制造纸板的纸板机等。

根据造纸工艺的需要，造纸机结构的形式多样，一般均由流送、成形、压榨、烘干、整饰、卷取及传动等部件和辅助系统等一些配套设备组成。

成形部由流浆箱、胸辊、成形网、吸水箱和伏辊等组成。

流浆箱布浆器会将流送系统送来的成浆均匀地喷送到成形网上，浆速与网速要相匹配。

控制浆速和控制网速是选用流浆箱箱型的主要因素。

全封闭水力式流浆箱是以调节冲浆泵的送浆压力来调整浆速，它适用于高速造纸机；气垫式流浆箱是由调节气垫压力来调速，而开敞式高位流浆箱则是以调整箱内浆位高度来调速，适用于中速造纸机；开敞式隔仓流浆箱则适用于低速造纸机。

成形网是无端环状网，在胸辊和伏辊之间，形成一个水平的或是略带倾斜度的平直网面，作为纸浆脱水工作段，习惯称它为网案，因而称为长网。

若是将无端成形网置于圆形网笼上，成为弧形的脱水成形的工作段，称为圆网。

若用钻有孔眼的钢制网鼓，从轴端抽吸真空，用来加速成形网网面上的纸浆脱水则称为真空圆网或真空成形网。

因为这些成形器采用了不同形式的脱水元件，从而使网上的纸浆加速脱水。

元件分有静止、转动和两者都有等 3类。

静止元件是像脱水板、弧面真空箱等，转动元件如案辊、真空成形辊等。

除用单一形式成形器组成长网造纸机、圆网造纸机、夹网造纸机外，还有用多长网、多圆网、多夹网和多种形式长圆网混合式成形器组合的成形部。

制浆造纸设备与机械介绍轴式卷纸机圆筒式卷纸机八、造纸机的传动装置造纸机的传动装置应按造纸机的型式、生产品种、产量和质量等来选择。

造纸机的传动点有：真空伏辊、驱网辊，传动导网辊，真空吸移辊等等。

真空伏辊驱网辊造纸设备展示三、纸浆的漂白设备漂白的目的是使纸浆具有洁白的颜色，除去蒸煮后浆料内余留的部分木素和色素，提高浆料的纯度。

漂白过程是将漂剂与浆料混合进行化学反应和把反应生成物、残留物漂剂从浆料中洗涤出来的过程。

漂浆机漂浆机是中小型纸厂普遍采用的漂白设备，一般用于次氯酸盐单段漂白。

连续式漂白设备氯化塔碱处理塔漂白塔多段漂白是把不同的漂剂分别施加到各漂段浆料中去。

多段漂白包括最基本的三个过程：氯化，碱处理，次氯酸盐漂白。

四、纸浆的浓缩与贮存纸浆经过精选后，浓度偏高，若将这样低浓度的纸浆送入浆池贮存，将使贮浆池的容积过大，占地面积多，浆料的输送，搅拌所耗动力也大。

因此首先要对纸浆进行浓缩。

中小型纸厂采用较多的浓缩设备是测压浓缩机和圆网浓缩机。

测压浓缩机圆网浓缩机纸浆的贮存是保证连续性生产的重要环节，同时它可以起到调节浓度，缓冲前后工序的生产以及稳定质量等作用。

为此，在制浆造纸厂，很多工序前后都没有浆料的贮存池。

第六节打浆设备一、概述经过蒸煮、洗涤、筛选、漂白以后的纸浆。

还不宜直接用于抄纸。

必须利用机械方法处理悬浮于水中的纸浆纤维，使其具有适用造纸机生产要求的特性，使生产出来的纸张达到预期的质量，这种操作过程称为打浆。

打浆的任务是对纸浆纤维进行机械处理，使纤维的形状及物理性质发生变化，如发生切断、分丝等。

二、打浆设备打浆设备可分为间歇式和连续式两大类。

间歇式目前使用的主要是打浆机，连续式则有锥形精浆机，圆柱精浆机和盘磨机。

打浆机盘磨机近年来，国内处理纸料都广泛地采用盘磨机。

主要原因是：盘磨机结构简单、占地面积少，效率高，电耗低。

盘磨机是一种连续打浆设备，有利于保证质量的均一和稳定，提高劳动生产率，为自动化提供了技术基础；尤其是适用于高浓度连续磨浆，能有效的提高磨浆的质量。

XXXX纸业有限公司
3#纸机真空系统1、供货设备型号一览表：
2、产品详细供货范围：
3、水环真空泵皮带传动成套示意图
4、真空泵前置分离器及排污式滤液泵安装图
5、水环真空泵性能曲线
5.1 2BE1 355-1型水环真空泵性能曲线
5.4 2BEC 50型水环真空泵性能曲线
6、2BE1型水环真空泵制造、安装、验收标准
A、JB/T7255-1994 《水环真空泵和水环压缩机》
B、GB/T13929-1992 《水环真空泵和水环压缩机试验方法》
C、GB/T13930-1992 《水环真空泵和水环压缩机气量测定方法》
D、Q/WB001-2005 《2BE型水环真空泵企业标准》
7、报价表
总价(大写)人民币：壹佰壹拾捌万零伍佰元整￥1180500.00
（报价说明：此报价为含税17%价，运费由供方负担。

）
XXXX真空泵制造有限公司。

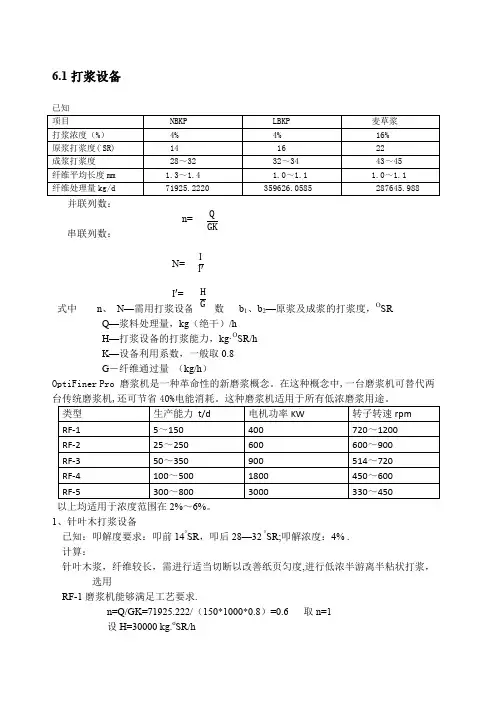

6.1打浆设备并联列数：n=串联列数：= 式中 n 、 N — b 1、b 2—原浆及成浆的打浆度，O SR Q —浆料处理量，kg （绝干）/hH —打浆设备的打浆能力，kg·OSR/h K —设备利用系数，一般取0.8G －纤维通过量 （kg/h ） OptiFiner Pro 磨浆机是一种革命性的新磨浆概念。

在这种概念中,一台磨浆机可替代两 以上均适用于浓度范围在2%～6%。

1、针叶木打浆设备已知：叩解度要求：叩前14°SR ，叩后28—32 °SR;叩解浓度：4% . 计算：针叶木浆，纤维较长，需进行适当切断以改善纸页匀度,进行低浓半游离半粘状打浆，选用RF-1磨浆机能够满足工艺要求.n=Q/GK=71925.222/（150*1000*0.8）=0.6 取n=1 设H=30000 kg.o SR/h则每台盘磨机提高打浆度I’=Hn/Q=30000*1/(71925.222÷22.5)=9.38N==(32－14)/9.38=1.92 取N=22、阔叶木浆打浆设备已知：叩前16°SR，叩后32～34°SR，叩解浓度：4%计算：选用RF-4盘磨机n=Q/GK=359626.0585/（500*1000*0.8）=0.9 取n=1设H=100000 kg.o SR/h则每台盘磨机提高打浆度I’=Hn/Q=100000*1/(359626.0585÷22.5)=6.26N==(34－16)/6.26=2.875 取N=33、麦草浆打浆设备已知：叩解度要求：叩前22 O SR，叩后45～48 O SR计算：选用RF-4盘磨机n=Q/GK=287645.9880/(500*1000*0.8)=0.72 取n=1设H=100000 kg.o SR/h则每台盘磨机提高打浆度I’=Hn/Q=100000*1/(287645.9880÷22.5)=7.82N=/=(45－22)/7.82=2.94 取N=3（1）草浆碎浆机已知: Q0=314.6623 C=4% 碎解时间T=10min计算：Q=314.6623*915/(1000*22.5)=12.8t/hV C=QT/60C=12.8*10/(60*0.04)=53.3m3选用VM-5380碎浆机V=80m3K=0.8则：n=53.3/0.8*80=0.83 取n=1台（2）LBKP碎浆机已知: Q0=393.5039 C=4% 碎解时间T=10min计算：Q=393.5039*915/(1000*22.5)=16t/hV C=QT/60C=16*10/(60*0.04)=66.7m3选用VM-65100碎浆机V=100m3K=0.8 则：n=66.7/(0.8*100)=0.83 取n=1台（3）NBKP碎浆机已知: Q0=78.7008 C=4% 碎解时间T=10min计算：Q=78.7008*915/(1000*22.5)=3.2t/hV C=QT/60C=3.2*10/(60*0.04)=13.3m3选用VM-3518碎浆机V=18m3K=0.8 则：n=13.3/(0.8*18)=0.92 取n=1台（4）卷取部损纸水力碎浆机已知: Q0=15.1384 C=2% 碎解时间T=10min计算：Q=15.1384*915/(1000*22.5)=0.62t/hV C=QT/60C=0.62×10/(60×0.02)=5.1m3选用VM-3507碎浆机V=7m3K=0.8 则：n=5.1/(0.8*7)=0.91 取n=1台（5）干燥部损纸碎浆机因浆水平衡计算时假设损纸都在卷取部，干燥部不计算，所以干燥部依据卷取部数据选用VM-3507碎浆机V=7m3（6）整理部损纸碎浆机已知: Q0=48.9174 C=2% 碎解时间T=10min计算：Q=48.9174*915/(1000*22.5)=1.99t/hV C=QT/60C=1.99×10/(60×0.02)=16.5m3选用VM-4323碎浆机V=23m3K=0.8 则：n=16.5/(0.8*23)=0.89 取n=1台（7）压榨部损纸碎浆机已知: Q0=5.0461 C=2% 碎解时间T=10min计算：Q=5.0461*915/(1000*22.5)=0.21t/hV C=QT/60C=0.21×10/(60×0.02)=1.7m3选用VM-3507碎浆机V=7m3K=0.8 则：n=1.7/(0.8*7)=0.31 取n=1台(8)伏损碎浆机已知: Q0=86.2262 C=2% 碎解时间T=10min计算：Q=86.2262*915/(1000*22.5)=3.5t/hV C=QT/60C=3.5×10/(60×0.02)=29.2m3选用VM-4340碎浆机V=40m3K=0.8 则：n=29.2/(0.8*40)=0.91 取n=1台6.2贮存计量输送设备1、浆池贮浆池有卧式和立式两大类，常用规格有25m3、50 m3、75m3、100 m3、150 m3、200 m3，最大可达500 m3，选择多大的浆池，不仅取决于产量，而且取决于质量，所需的实际贮存体积可按下式计算：式中V-所需贮存体积，m3Q-所需贮存浆料量，t绝干浆/hT-贮存时间，高速纸机一般为0.5～1h C-贮浆池浓度，%（1）麦草浆贮浆塔已知：Q’=314.6623，停留时间T=0.5h，产量915t/d，工作时间22.5h/d计算：Q=Q’T=314.6623*915*0.5/(1000*22.5*0.04)=160m3富余系数1.2160*1.2=192 m3故选200m3贮浆塔并配涡轮循环器以保证其浓度稳定.容积200m3池底坡度4.0%附：涡轮循环器型号ZTU3电机30kw（2）麦草浆计量槽已知：Q’=314.6623，停留时间T=0.05h，产量915t/d，工作时间22.5h/d计算：Q=Q’T=314.6623*915*0.05/(1000*22.5*0.04)=16m3富余系数1.216*1.2=19.2 m3故选25m3计量槽（3）LBKP贮浆塔已知：Q’=393.5039，停留时间T=0.5h，产量915T/d，工作时间22.5h/d计算:：Q=Q’T=393.5039*915*0.5/(1000*22.5*0.04)=200m3富余系数1.2200*1.2=240m3故选2*150M3贮浆塔并配涡轮循环器以保证其浓度稳定.容积2*150M3池底坡度 4.0%附：涡轮循环器型号ZTU3电机2*30kw（4）LBKP计量槽已知：Q’=393.5039，停留时间T=0.05h，产量915T/d，工作时间22.5h/d 计算:：Q=Q’T=393.5039*915*0.05/(1000*22.5*0.04)=20m3富余系数1.2 20*1.2=24m3故选25m3计量槽（5）NBKP贮浆塔已知：Q’=78.7008，停留时间T=0.5h，产量915T/d，工作时间22.5h/d计算:：Q=Q’T=78.7008*915*0.5/(1000*22.5*0.04)=40m3富余系数1.240*1.2=48m3故选1个50m3贮浆塔并配涡轮循环器以保证其浓度稳定.容积50m3底坡度 4.0%附：涡轮循环器型号ZTU1电机10kw（6）NBKP计量槽已知：Q’=78.7008，停留时间T=0.05h，产量915T/d，工作时间22.5h/d计算:：Q=Q’T=78.7008*915*0.05/(1000*22.5*0.04)=4m3富余系数1.24*1.2=4.8m3故选5m3计量槽（7）损纸池已知：V’=2335.2661，停留时间T=0.5h，产量915T/d，工作时间22.5h/d 计算:：Q=V’T=2335.2661*915*0.5/(1000*22.5)=47.5m3富余系数1.2 47.5*1.2=57 m3故选用1个75m3的卧式浆池附：涡轮式循环器ZTU2型号电机22kw（8）干损纸贮浆塔已知：Q’=64.3376，停留时间T=10min，产量915T/d，工作时间22.5h/d 计算:：Q=Q’T=64.3376*915*10/(1000*22.5*0.02*60)=21.8m3富余系数1.221.8*1.2=26.2m3故选1个50m3贮浆塔并配涡轮循环器以保证其浓度稳定.容积50m3底坡度 4.0%附：涡轮循环器型号ZTU1电机10kw（9）混合浆池已知：Q’=1450.2177，停留时间T=0.05h，产量915t/d，工作时间22.5h/d 计算：Q=Q’T=1450.2177*915*0.05/(1000*22.5*0.035)=84m3富余系数1.284*1.2=100 m3故选1个100m3 贮浆池池底坡度 2.5%(10)纸机浆池工艺参数与混合浆池一致，故浆池选用1个100m3贮浆池2、浆泵(1)麦草贮浆塔浆泵已知：V=7866.5572 富余系数 1.2计算：Q=7866.5572×915×1.2/(1000×22.5)=383.89m3/h选用IS200-150-250流量：400m3/ h扬程：32m泵轴转速：1450rpm电机55kw(2)阔叶贮浆塔浆泵已知：V= 9837.5963 富余系数1.2计算：Q=9837.5963×915×1.2/(1000×22.5)=480.07m3/h选用250S65流量：485 m3/ h扬程：65m泵轴转速1450rpm电机75kw(3) 针叶贮浆塔浆泵已知：V=1967.5192 富余系数1.2计算：Q=1967.5192×915×1.2/(1000×22.5)=96.01m3/h 选用IS100-80-160流量：100m3/ h扬程：32m泵轴转速：2900rpm电机15kw(4)麦草计量槽浆泵已知：V=10680.8195 富余系数1.2计算：Q=10680.8195×915×1.2/(1000×22.5)=521.22m3/h 选用250S65A流量：540 m3/ h扬程：50m泵轴转速1450rpm电机90kw（5）阔叶计量槽浆泵选用与LBKP贮浆池泵一致选用250S65流量：485 m3/ h扬程：65m泵轴转速1450rpm电机75kw（6）针叶计量槽浆泵选用与NBKP贮浆池泵一致选用IS100-80-160流量：100m3/ h扬程：32m泵轴转速：2900rpm电机15kw（7）损纸浆池泵已知：V= 2335.2661 富余系数1.2计算：Q=2335.2661×915×1.2/(1000×22.5)=113.96m3/h 选用IS100-65-200流量：120 m3/ h扬程：47m泵轴转速2900rpm电机22kw（8）混合浆池浆泵已知：V=28817.3892 富余系数1.2计算：Q=28817.3892×915×1.2/(1000×22.5)=1406.29m3/h 选用350S26流量：1440 m3/ h扬程：22m泵轴转速1450rpm电机132kw（9）纸机浆池泵选用与混合浆池泵一致选用350S26流量：1440 m3/ h扬程：22m泵轴转速1450rpm电机132kw（10）冲浆泵已知：V= 富余系数 1.2计算：Q=7037.7146×45×1.2/(1000×22.5)=16.89m3/h 选用250S65A流量：540 m3/ h扬程：50m泵轴转速1450rpm电机90kw（11）上浆泵已知：V= 富余系数 1.2计算：Q=7037.7146×45×1.2/(1000×22.5)=16.89m3/h 选用250S65A流量：540 m3/ h扬程：50m泵轴转速1450rpm电机90kw6.3筛选净化浓缩设备（1）损纸浓缩机已知：V0=8319.0369 富余系数1.2计算：V=8319.0369×915×1.2/(1000*22.5*60)=406.2t/min V=465AK=2/urv=0.004m2/sA=406.2/(465*)=7.38m2选用optithick GT1520 浓缩机型号GT1520圆网笼直径1500mm网笼长度2000mm电机7.5KW（2）锥形除渣器A、一段除渣器的选择已知：V’=241607.7205，产量915t/d，工作时间22.5h/d计算：V=V’T=241607.7205*915/(22.5*60)=163756.3439 L/min k=1 每台623﹠除渣器能力G=3225L/minn=V/GK=163756.3439/(3225*1)=50.7 取n=51考虑到安装与维修取备品4支，n=55支B、二段除渣器的选择已知：V’=81413.2500，产量915t/d，工作时间22.5h/d计算：V=V’T=81413.2500*915/(22.5*60)=55180.0917 L/min k=1 每台624除渣器能力G=3225L/minn=V/GK=55180.0917/(3225*1)=17.1 取n=18考虑到安装与维修取备品2支，n=20支C、三段除渣器的选择已知：V’=10928.4146，产量915t/d，工作时间22.5h/d计算：V=V’T=10928.4146*915/(22.5*60)=7407.0366 L/min k=1 每台624除渣器能力G=3225L/minn=V/GK=7407.0366/(3225*1)=2.3 取n=3考虑到安装与维修取备品1支，n=4支由此可见：624除渣器共79支（3）旋翼筛已知：Q=2116.1896计算：Q=2116.1896×915/(1000*22.5)=86.0584t/hH=0.5kg/cm2=5(mH2O)Q=3600ucFF=86.0584*1000/(3600*30*1.056%*=6.9583m2选用MS900-V型纸机筛，筛选面积8.40m2（4）尾浆筛已知：Q0=169.2952计算：Q=169.2952×915/（1000*22.5）=7.9827 t/dH=0.5kg/cm2=5(mH2O)Q=3600ucFF=7.9827*1000/(3600*30*1.2%*=0.5680m2选用ProFS-90LC型旋翼筛，筛选面积0.9m26.4白水循环系统设备（1）稀释白水筛已知：V’=20700.2563，产量915t/d，工作时间22.5h/d计算：V=V’T=20700.2563*915/(22.5*60)=14030L/minSWECO白水筛处理能力G=15140L/minn=V/GK=14030/(15140*1)=0.93 取n=1SWECO结构材料是316或304不锈钢，内部都为不锈钢白水筛的筛网目数范围为100-325截留率90/10（2）多盘回收机已知：V’=97703.2387，产量915t/d，工作时间22.5h/d计算：V=V’T=97703.2387*915/(60*22.5*60)=1103.4L/s选山东汶瑞机械多盘回收机DPL5200处理能力G=450L/sn=V/GK=1103.4/(450*0.9)=2.7 取n=3多盘面积640 m2处理白水能力450 L/s进浆浓度0.6%出浆浓度10%虑盘直径/数目5200/20（3）混合白水池已知：V’=85085.8349，停留时间T=0.05h，产量915t/d，工作时间22.5h/d 计算：V=V’T=85085.8349*915*0.05/(1000*22.5)=173m3富余系数1.1173*1.1=190.3 m3故选1个200m3 贮浆池池底坡度 2.5%（4）Flum白水池已知：V’=160806.1966，停留时间T=0.05h，产量915t/d，工作时间22.5h/d 计算：V=V’T=160806.1966*915*0.05/(1000*22.5)=326m3富余系数1.1326*1.1=359 m3故选1个360m3 贮浆池池底坡度 2.5%（5）清白水池已知：V’=68920.4218，停留时间T=0.05h，产量915t/d，工作时间22.5h/d 计算：V=V’T=68920.4218*915*0.05/(1000*22.5)=140.2m3富余系数1.1140.2*1.1=154 m3故选1个175m3 贮浆池池底坡度 2.5%（6）浊白水池已知：V’=29865.5122，停留时间T=0.05h，产量915t/d，工作时间22.5h/d计算：V=V’T=29865.5122*915*0.05/(1000*22.5)=60.7m3富余系数1.160.7*1.1=66.7m3故选1个75m3 贮浆池池底坡度 2.5%（7）白水塔选用类型与浊白水池一致故选1个75m3 贮浆池池底坡度 2.5%6.6 三段通汽设备系列参考镇江纸浆厂（1）汽水分离器规格700×1400 0.5m3数量3（2）表面冷凝器规格324×1223 10㎡数量 1（3）冷凝水槽规格3500×1000×1800 5㎡数量 1（4）分汽缸钢制300mm6.7 真空泵真空泵有罗茨真空泵，水环式真空泵等多种形式，罗茨真空泵的高效区是100～200㎜Hg水环泵的高效区是400㎜Hg左右，所以应根据不同的情况选用不同的真空泵.（2）真空泵的选择（4）、冷凝真空泵参考镇江纸浆厂设计选用ZBK1型真空泵抽气量2～3m3/min 80 最大真空度500mmHg电机JO2-62-6 13kW （5）、稀油站型号XYZ 125G数量 1配用电机JO31106-4 4kW6.3完成工段6.3.1 八辊压光机选用ZY7上辊450 中辊350 次辊450 底辊700 轨距4400 外形尺寸：2850×7390×5600数量1台6.3.2 圆筒卷纸机ZU7 3150 最大纸卷2000㎜轨距4300㎜外形尺寸：3555×6045×2343。
