斗式提升机计算书

  • 格式：xls
  • 大小：37.50 KB
  • 文档页数：4

（红色数字为需要输入的数据）

1. 提升物料：原煤；松散密度： γ=1.2t/m3

2. 提升能力：Q=57.50t/h

3. 提升长度：L=17.60m

4. 倾斜角度：β=60.00° =1.0472弧度

5. 提升速度：ν=0.16m/s

6. 提升高度：H=L×sinβ

=15.24m

T4080

2.斗子宽度：B=800mm =0.8m

3.斗链节距：t=400mm =0.4m

4.提升长度核算头部四方轮

n=L/t=44

5.斗链数量计算

m=n+2=46组

Q=3.6i0/a0νγψ式中：i0=88.60升a0—杓斗的间距；

a0=800.00故原定长度合适

i0—每个杓斗的容积，查表1；二、 自定义参数

三、提升机理论运量计算： 斗式提升机计算书

完成日期： 年 月 日

一、 原始参数

1.脱水斗式提升机规格：

制作人: 蓝天大东 2013-9-16 第 1 页a0=0.8m

链速v=0.16m/s

松散密度γ=1.20t/m3

ψ=1.00

Q=76.550t/h故运量满足

1.空段阻力：W1-2= q0（LhW'-H)式中： q0=134.00kg/m

Lh=Lcosβ=8.800m

H=15.24m

W'=0.15W1-2=-1865.554kg

2.重段阻力：W3-4=式中：

q=

=132.90kg/mW3-4=4420.410kg

3.挖取物料阻力：W挖=3q

=398.700kg

W2-3=0.1S2式中：S2=400.00kgW2-3=40.000kg

W4-1=K0(S4+S1)

（1) S3=S2+W2-3+W挖式中：S2=400.00kgW2-3=40.00kgW挖=398.70kgS3=838.700kg（2) S4=S3+W3-4式中： S3=838.70kgW3-4=4420.41kg4.斗链绕过尾部星轮的阻力：Lh—提升机水平投影长度，

(q0+q)（LhW'+H)

S2—初张力，查表1

5.斗链绕过头部星轮的阻力：

6.各点张力计算： q0—斗链每米重量，查表1：ψ—杓斗装满系数

四、提升机功率计算：

q—物料每米重量，i0/a0γψ

制作人: 蓝天大东 2013-9-16 第 2 页S4=5259.110kg（3) S1=S2-W1-2式中： S2=400.00kgW1-2=-1865.55kgS1=2265.554kg

故W4-1=K0(S4+S1)式中： S4=5259.11kg S1=2265.55kgW4-1=225.740kg K0=0.03

P0=S4-S1+W4-1式中： S4=5259.11kg S1=2265.55kgW4-1=225.74kgP0=3219.296kg

N0=P0v/102式中： P0=3219.30kg

v=0.16m/sN0=5.050kw

N=KN0/η1η2η1=0.94

η2=0.96

K=1.40

N=7.834kw

选取电动机功率N=11.00kw

查表T4080V=0.160传动装置号11传动支架号16

序号名称数量单重总重备注

1尾部节段112271227.0

2尾部组件1405405.0

3尾部支座1293293.0

4封闭节段(带盖)214422884.0L=2000

5封闭节段311953585.0L=2000

6封闭节段(带盖)115881588.0L=2400

7封闭节段100.0L=2400

8敞开节段1771771.0L=1800

9中间支架3176528.07.圆周力计算：

8.轴功率计算：

9.电动机功率计算： η1--减速器效率；

η2--套筒滚子链传动效率；

K--功率储备系数；

五、部件及其重量的统计：

制作人: 蓝天大东 2013-9-16 第 3 页10头部支架1364364.0

11斗链461074922.0备件2组

12头部节段113271327.0

13传动装置110511051.0

14头部组件1923923.0

15传动支架1669669.0

16栏杆17272.0

17梯子18181.0

18防止断链挡1184184.0

重量合计20874.0kg

制作人: 蓝天大东 2013-9-16 第 4 页

合集下载

摩擦式提升机计算

摩擦式提升机计算

二、副立井提升设备

1、设计基础资料

矿井设计生产能力：An=0.9Mt/a

矿井工作制度：年工作日：330d、日提升小时：16h

绞车房标高：＋1074.00m

副井井口标高：＋1074.00m

井底大巷标高：＋835m

提升高度：Ht＝239m

提升容器：600轨距多绳提升罐笼（一宽一窄）

⑴、1t矿车单层双车钢罐道四绳宽罐笼：型号GDG1/6/1/2K型1个

罐笼总质：（包括自动平衡首尾绳悬挂装置、滚动罐耳、防滑附加质量及配重等）：Qz =20000kg

本体高度：4.13m

全高：6.677m

载人数：38人

长×宽：4410×1704

⑵、1t矿车单层双车钢罐道四绳窄罐笼：型号GDG1/6/2/4型1个

罐笼总质：（包括自动平衡首尾绳悬挂装置、滚动罐耳、防滑附加质量及配重等）：Qz =20000kg

本体高度：4.13m

全高：6.677m

载人数：23人

长×宽：4410×1024

每次提升矿车数：2辆

提升大件设备时，经防滑校验，需在窄罐中加10000kg配重。

1t矿车型号：MGC1.1-6 载荷（矸石）质量：1800kg

自重：610kg

5、最大件质量（采煤机、掘进机最大不可拆卸件）：18000kg，运送大件平板车质量：1800kg，工作面液压支架整体下放为13000kg。

6、两罐笼提升中心线间距：1.802m

7、提升内容

升降人员、矸石、设备材料，升降最大件时，对侧配重10000kg，升降工作面液压支架时，对侧配重5000kg（4辆重矿车）。

8、最大班提升量

下井工人：99人；矸石：50t(按出煤量的5%计算)；雷管、炸药：3车；料石、水泥、砂子：30t，设备、材料、坑木：25车；保健车：2次；其它：10次

服务年限：整个矿井可采期12.4a。

2、副立井提升设备方案选择

兼并重组整合后矿井设计生产能力900kt/a，采用斜井－立井开拓方式，在工业场地设副立井。根据矿井副立井井筒特征和提升能力，设计采用多绳摩擦轮式提升机。

施工升降机基础承载力计算书

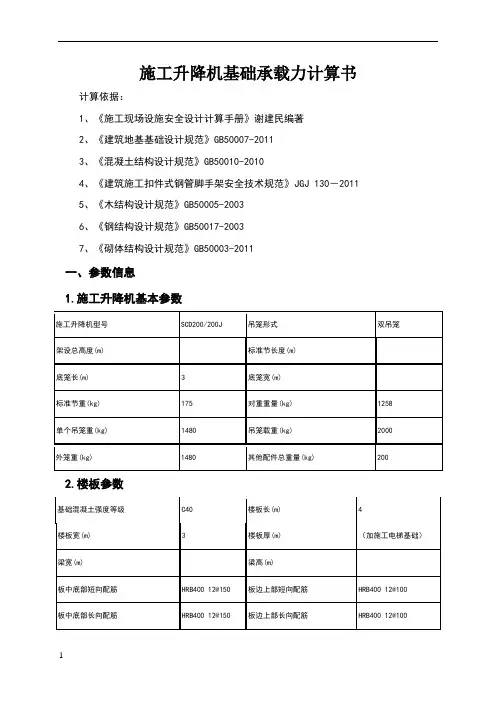

施工升降机基础承载力计算书

1 施工升降机基础承载力计算书

计算依据：

1、《施工现场设施安全设计计算手册》谢建民编著

2、《建筑地基基础设计规范》GB50007-2011

3、《混凝土结构设计规范》GB50010-2010

4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011

5、《木结构设计规范》GB50005-2003

6、《钢结构设计规范》GB50017-2003

7、《砌体结构设计规范》GB50003-2011

一、参数信息

1.施工升降机基本参数

施工升降机型号 SCD200/200J 吊笼形式 双吊笼

架设总高度(m) 标准节长度(m)

底笼长(m) 3 底笼宽(m)

标准节重(kg) 175 对重重量(kg) 1258

单个吊笼重(kg) 1480 吊笼载重(kg) 2000

外笼重(kg) 1480 其他配件总重量(kg) 200

2.楼板参数

基础混凝土强度等级 C40 楼板长(m) 4

楼板宽(m) 3 楼板厚(m) （加施工电梯基础）

梁宽(m) 梁高(m)

板中底部短向配筋 HRB400 12@150 板边上部短向配筋 HRB400 12@100

板中底部长向配筋 HRB400 12@150 板边上部长向配筋 HRB400 12@100

2 梁截面底部纵筋 7×HRB400 25 梁中箍筋配置 HPB300 10@100

箍筋肢数 4

3.荷载参数：

施工荷载(kN/m2) 1

二、基础承载计算：

导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，

施工升降机自重标准值：Pk=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=；

施工升降机自重：P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=；

升降机设计计算书

升降机设计计算书

汽车升降机设计计算书

一、概述

汽车升降机是用于停车库出入口至不同楼层间，升降搬运车辆的机械装置，它代替停车库中车库的一部分，它只起搬运作用，无直接存取作用。

二、升降机设备构成

汽车升降机主要由以下主要部件组成（如图一）

图一

1、 框架：主要包括前后主立柱、主导轨、立柱导轨、配重导轨、

前后横梁、左右侧梁等。（土建井道结构的与完全钢结构的类似）。

2、 动力部：主要包括动力部底座（型钢组焊件）、垂直双出轴减速器，制动电机、钢丝绳卷筒、改向绳轮组等。

3、 提升托板系统：主要由提升梁、支撑梁、车道板（3mm花纹钢板）、提升护栏等组成。

4、 钢丝绳组：汽车升降机所使用的钢丝绳为按国标生产的8X 19S-13-NF载人电梯用钢丝绳。

5、 配重组：主要包括配重框架及配重块、调整配重块等，配重框架由型钢组焊而成。

6、 安全系统：为确保升降动作的准确可靠、保证人车的安全，设备配置了多种安全保护装置。

7、 电气控制系统：汽车升降机在控制方式上设有自动和手动两种

控制方式。

8、 其他：包括机房安全护栏、安全隔网、爬梯等，同时可以配套提供自动库门，如中分双拆轿门等。

三、主要技术参数

设备型号：PQS

停车尺寸：≤5000×1900×1550mm

停车质量：≤1700Kg

升降速度：14m∕min左右

四、设计依据

GB5083-1985生产设备安全卫生设计导则

GB50256-1996电气装置安装工程

GB7909-1999机械式停车设备通用安全要求

GB3811-1983起重机设计规范

GB6067-1995起重机械安全规程

JBfΓ8713-1998机械式停车设备类别、型号与基本参数

JB∕T××××——××××汽车专用升降机标准（送审稿） 五、起升机构原动机选择及参数计算

1、主要参数：

载车板1160Kg,汽车1700Kg,人75Kg,配重组900Kg

最大起升载荷Q=1160+1700+75-900=2035Kg

斗式提升机的选型及主要参数确定

斗式提升机的选型及主要参数确定

科技与创新┃Science and Technology & Innovation

·88·

2015年 第17期

文章编号：2095－6835（2015）17－0088－02

斗式提升机的选型及主要参数确定

苏 强

（山西省孝义市高阳煤矿，山西 吕梁 032306）

摘 要：斗式提升机是一种运用广泛的输送设备。对常用的斗式提升机的类型、特点及选择依据等进行了归纳，并介绍

了斗式提升机主要参数的确定方法。

关键词：斗式提升机；料斗；物料；牵引构件

中图分类号：TH243+.1 文献标识码：A DOI：10.15913/ki.kjycx.2015.17.088

斗式提升机作为一种输送设备，主要作用是利用固接于牵

引构件上的全部料斗，对粉末状、颗粒状或小块状的物料进行

水平输送或垂直提升。斗式提升机在社会中的运用涉及多个行

业，比如食品加工行业、机械铸造行业、矿山运输行业、建筑

行业等。另外，斗式提升机也可以被运用于耐火材料的制作中。

当前，人们越来越重视开发高强度的牵引构件，从而不断扩大

了斗式提升机的应用范围。从斗式提升机的正常运转情况及行

业生产发展的需求来看，要想使斗式提升机被科学地运用，关

键在于熟悉斗式提升机的一些重要参数，根据实际应用情况合

理地选择其结构类型，确保料斗大小适当、运动速度合理，物

料物理性质符合要求，提升机装卸方法正确。

1 斗式提升机的类型和特点

斗式提升机的类型较多，比如，根据装载特点的不同，有流

入式和掏取式之分；根据卸载特点的不同，有混合式、离心式和

重力式之分；而根据牵引构件类别的不同，又有环链式、带式和板

链式之分。与其他的输送设备对比发现，斗式提升机具有一定的优

势。具体来说，斗式提升机横断面的外在尺寸并不大，不会占用太

大的地面面积，操作人员可以有效地对输送系统进行紧凑的布置；

斗式提升机可以将物料提升到较高的高度，通常超过40 m，而极限

高度约为350 m；即使机壳是封闭的，斗式提升机也可以在壳内工
