混凝土氯离子电通量测定仪操作规程

混凝土中氯离子含量快速检测技术规程

一、前言

混凝土是建筑工程中常用的材料，其性能与品质直接影响着工程质量和安全。氯离子是混凝土中一种常见的有害离子，若其含量过高，容易导致混凝土结构的腐蚀和损坏。因此，对混凝土中氯离子含量进行快速、准确、可靠的检测至关重要。

二、检测原理

氯离子含量的测定主要采用离子选择性电极法（ISE），其原理是基于离子选择性电极对氯离子的选择性吸附和电荷分布规律，通过测量电位差来计算氯离子的浓度。与传统的滴定法、重量法相比，ISE法具有检测速度快、准确性高、操作简单等优点。

三、检测方法

1. 设备准备

（1）离子选择性电极：采用专业的氯离子选择性电极，其灵敏度应达到0.1mg/L。

（2）pH计：使用pH计对混凝土样品的pH值进行测定，灵敏度应达到0.01。

（3）计算机：用于数据处理和结果分析。

2. 样品采集

（1）混凝土样品应从不同部位采集，每个部位取3个样品，取样位置应随机选择。

（2）采样前应将表面污染的混凝土除去，避免影响检测结果。

（3）混凝土样品应先用无水酒精擦拭干净，再用纯水冲洗干净，并在室温下晾干。

（4）采样过程中应避免接触金属和塑料等物质，以避免污染样品。

3. 检测步骤

（1）将样品粉碎，筛选出粒径小于2mm的颗粒。

（2）将样品与0.1mol/L的氢氧化钠混合，摇匀后静置30min。

（3）用pH计测定混合液的pH值，记录下来。

（4）将离子选择性电极插入混合液中，测定电位差，记录下来。

（5）用计算机对检测结果进行处理，计算出氯离子的浓度。

4. 数据分析

（1）氯离子含量的标准值为每千克混凝土中不超过0.4g。

（2）根据不同部位的检测结果，计算出平均值和标准偏差。

（3）将检测结果与标准值进行比较，判断混凝土中氯离子含量是否符合要求。

四、注意事项

（1）操作过程中应严格遵守安全操作规程，避免发生意外事故。

（2）离子选择性电极应保存在干燥、阴凉、无污染的地方。

水泥实验室砼氯离子电通量测定仪操作规程

1、试验准备：将准备好的厚度50mm试块放入真空饱水机进行饱水。

2、饱水设备操作：打开真空室上盖放入试块，试块之间不要重叠，盖好盖并拧紧，使真空室不漏气。打开电源，仪表进行初始化：按SET键将仪表显示调整为1220并确认，设备开始运行。当真空值为-0.8MPa时，打开注水开关，系统会自动注水和停止。试验开始时系统自动倒计时，倒计时时间为6h，期间真空室始终保持-0.8MPa或设定值，再静态饱水18h，蜂鸣器报警饱水完成。打开放气阀放水，取出试样装入试样夹。

3、试件装配：在试件的两端套上橡胶圈，装入试件夹拧紧螺母，可先注蒸馏水测试是否漏水。然后在黑色端（负极）注入调配好的3.0%氯化钠溶液，红色端（正极）注入调配好的0.3%氢氧化钠溶液。正确插上电源连接线，试件编号与主机后面电源分组编号相同。此时可以打开主机电源。

4、主机操作：打开电源按任意键开始，设置好密码系统将进入操作菜单，选择“开始新试验”按Enter键。再重新进入操作菜单对各通道进行设定，可选择全开或对没装试样的通道进行关闭。按左、右键让光标移到要设定的通道上，按上调键单独对通道进行开关设置。设定完成后按Enter键主机开始工作，在运行中保持电源不被中断。试验中短时间电源中断可重新启动。试验过程中主机显示屏上会循环显示各通道电流值。按ESC键画面切换到电流显示、电量显示和操作界面。试验完成后系统自动提示，并对试样进行判断自动换算出结果。机内共能存储5次试验数据，满5次必须对试验数据进行导出。

5、试验数据导出：把主机用标配数据线连接电脑，打开电源与电脑程序，按软件提示操作即可导出试验数据。数据导出格式有Excel和曲线图，可选择打印。

6、试验完成：试验完成后整理好各部件。

氯离⼦电通量试验⽅法

中华⼈民共和国⾏业标准JTJ 270-98

⽔⼯混凝⼟抗氯离⼦渗透快速试验1．⽬的及适⽤范围

测定混凝⼟的相应氯离⼦扩散系数，以⽐较混凝⼟的抗氯离⼦渗透性能，适⽤于检验⽔灰⽐⼩于0.60的混凝⼟。2．基本原理

氯离⼦在直流电压作⽤下，能透过混凝⼟试件向正极⽅向移动。测量流过混凝⼟的电荷量，就能反映出透过混凝⼟的氯离⼦量。混凝⼟是离⼦导电，其电导与电流成正⽐。因此，测量混凝⼟上试件的电导，与测电荷量⼀样，也能评定混凝⼟抵抗氯离⼦渗透的性能。3．仪器设备

频率为1000Hz的交流电桥，量程两档1KΩ，10 KΩ，精度0.002；

塑料试验槽两只，外型尺⼨152mm×152mm×50mm，内开深35mm、直径80mm的凹槽；

铜⽹:φ80mm圆形铜筛布（120⽬）；

氯化钠、氢氧化钠和氢氧化钙（化学纯）；

铜丝刷、由塑料和钢板制成的60mm×φ100mm;

4．试验步骤

浇制直径100mm、厚60mm的圆盘型混凝⼟试件。粒径⼤于40mm的⾻料⽤湿筛法筛除。。每种技术条件三块。试件成型后，表⾯盖湿⿇袋在室温为20℃±5℃条件下养护24h后拆模（保留与试件紧贴的塑料圈）。⽤钢丝刷刷⽑两端⾯后，试件连塑料圈⼀起在放在盛有20℃±3℃饱和氢氧化钙溶液塑料桶中养护24h。取出，⽤螺旋加压器或压⼒机将试件顶出塑料圈。试件再在20℃±3℃饱和氢氧化钙溶液中养护26d。

注：浇制试件时，模内尽量少涂机油对于混凝⼟芯样，应切割成60mm×φ100mm试件。测试前宜进⾏真空饱⽔：把试件放⼊1000ml 烧杯中，然后⼀起放⼊真空⼲燥器。抽真空3h（真空度0.098MPa）。在抽真空的情况下。灌⼊⾜够量的蒸馏⽔⾄烧杯中将试件浸没。继续抽真空1h，以后试件于⽔中停放18h。

注：灌蒸馏⽔时，严防空⽓通过阀门进⼊⼲燥器。配制3％NaCl和0.3mol/L（1.2%）NaOH溶液，分别装瓶加盖后放在20℃±3℃条件下备⽤。

试验在室温20℃±5℃下进⾏。试件从氢氧化钠溶液中取出，每取出⼀试件，同时测量并记录氢氧化钙溶液的温度。⽤湿布擦去表⾯浮⽔。试件圆侧⾯和磨⾯、底⾯的边缘（约10mm宽）⽤乳胶套（从医⽤⼿套上剪取）封闭后，装⼊塑料试验槽。⽤螺杆（或台钳）把两试验槽和世军爱⼥夹紧（图3－1）。在试件两边试验槽内，分别注⼊3％NaCl和0.3mol/LNaOH溶液（试件磨⾯接触NaOH溶液）。过2min后，按图3－1测量线路，⽤频率为1000Hz的交流电桥测量试件电阻，并由此算出电导（电阻倒数）。混凝⼟电导值计算⾄0.01×10－4S（西门⼦电导单位）。5．试验结果处理

______________________________________________________________________________________________________________

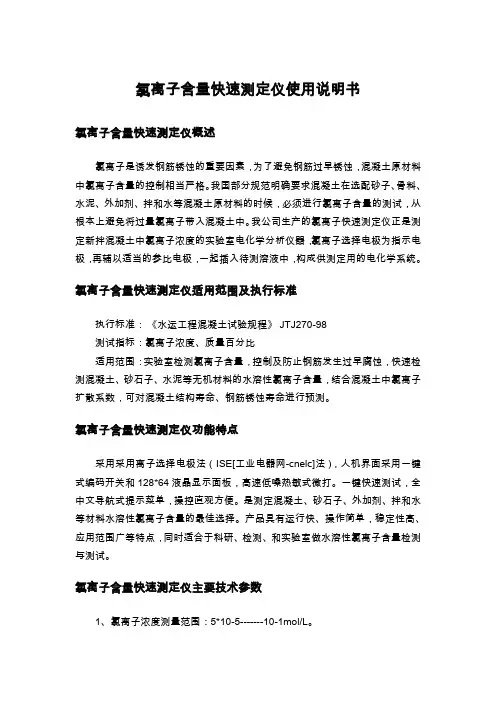

精品资料 氯离子含量快速测定仪使用说明书

氯离子含量快速测定仪概述

氯离子是诱发钢筋锈蚀的重要因素，为了避免钢筋过早锈蚀，混凝土原材料中氯离子含量的控制相当严格。我国部分规范明确要求混凝土在选配砂子、骨料、水泥、外加剂、拌和水等混凝土原材料的时候，必须进行氯离子含量的测试，从根本上避免将过量氯离子带入混凝土中。我公司生产的氯离子快速测定仪正是测定新拌混凝土中氯离子浓度的实验室电化学分析仪器，氯离子选择电极为指示电极，再辅以适当的参比电极，一起插入待测溶液中，构成供测定用的电化学系统。

氯离子含量快速测定仪适用范围及执行标准

执行标准： 《水运工程混凝土试验规程》 JTJ270-98

测试指标：氯离子浓度、质量百分比

适用范围：实验室检测氯离子含量，控制及防止钢筋发生过早腐蚀，快速检测混凝土、砂石子、水泥等无机材料的水溶性氯离子含量，结合混凝土中氯离子扩散系数，可对混凝土结构寿命、钢筋锈蚀寿命进行预测。

氯离子含量快速测定仪功能特点

采用采用离子选择电极法（ISE[工业电器网-cnelc]法），人机界面采用一键式编码开关和128*64液晶显示面板，高速低噪热敏式微打。一键快速测试，全中文导航式提示菜单，操控直观方便。是测定混凝土、砂石子、外加剂、拌和水等材料水溶性氯离子含量的最佳选择。产品具有运行快、操作简单，稳定性高、应用范围广等特点，同时适合于科研、检测、和实验室做水溶性氯离子含量检测与测试。

氯离子含量快速测定仪主要技术参数

1、氯离子浓度测量范围：5*10-5-------10-1mol/L。 ______________________________________________________________________________________________________________
