低噪声放大器的原理

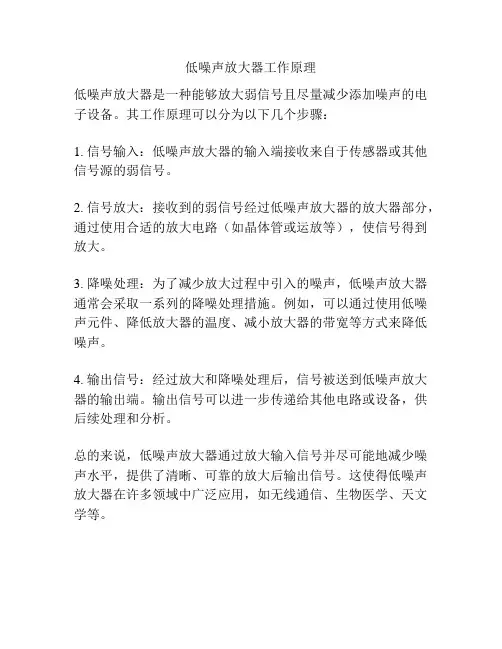

低噪声放大器工作原理
低噪声放大器是一种能够放大弱信号且尽量减少添加噪声的电子设备。

其工作原理可以分为以下几个步骤：
1. 信号输入：低噪声放大器的输入端接收来自于传感器或其他信号源的弱信号。

2. 信号放大：接收到的弱信号经过低噪声放大器的放大器部分，通过使用合适的放大电路（如晶体管或运放等），使信号得到放大。

3. 降噪处理：为了减少放大过程中引入的噪声，低噪声放大器通常会采取一系列的降噪处理措施。

例如，可以通过使用低噪声元件、降低放大器的温度、减小放大器的带宽等方式来降低噪声。

4. 输出信号：经过放大和降噪处理后，信号被送到低噪声放大器的输出端。

输出信号可以进一步传递给其他电路或设备，供后续处理和分析。

总的来说，低噪声放大器通过放大输入信号并尽可能地减少噪声水平，提供了清晰、可靠的放大后输出信号。

这使得低噪声放大器在许多领域中广泛应用，如无线通信、生物医学、天文学等。

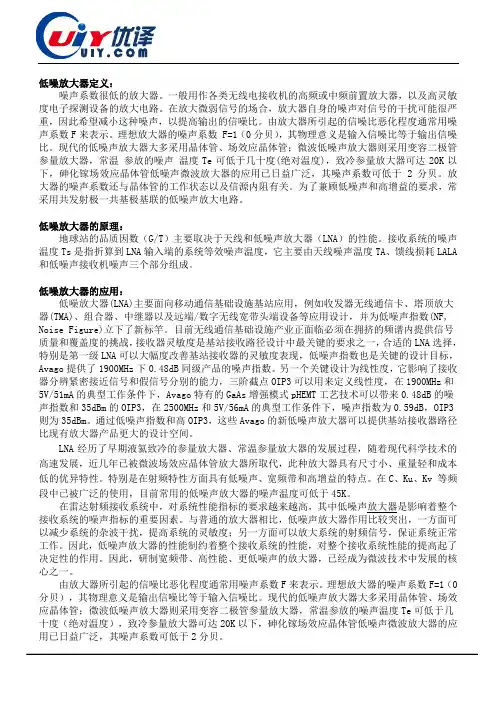

低噪放大器定义：噪声系数很低的放大器。

一般用作各类无线电接收机的高频或中频前置放大器，以及高灵敏度电子探测设备的放大电路。

在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，因此希望减小这种噪声，以提高输出的信噪比。

由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。

理想放大器的噪声系数 F=1（0分贝），其物理意义是输入信噪比等于输出信噪比。

现代的低噪声放大器大多采用晶体管、场效应晶体管；微波低噪声放大器则采用变容二极管参量放大器，常温参放的噪声温度Te可低于几十度(绝对温度)，致冷参量放大器可达20K以下，砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛，其噪声系数可低于 2 分贝。

放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。

为了兼顾低噪声和高增益的要求，常采用共发射极一共基极基联的低噪声放大电路。

低噪放大器的原理：地球站的品质因数（G/T）主要取决于天线和低噪声放大器（LNA）的性能。

接收系统的噪声温度Ts是指折算到LNA输入端的系统等效噪声温度，它主要由天线噪声温度TA、馈线损耗LALA 和低噪声接收机噪声三个部分组成。

低噪放大器的应用：低噪放大器(LNA)主要面向移动通信基础设施基站应用，例如收发器无线通信卡、塔顶放大器(TMA)、组合器、中继器以及远端/数字无线宽带头端设备等应用设计，并为低噪声指数(NF, Noise Figure)立下了新标竿。

目前无线通信基础设施产业正面临必须在拥挤的频谱内提供信号质量和覆盖度的挑战，接收器灵敏度是基站接收路径设计中最关键的要求之一，合适的LNA选择，特别是第一级LNA可以大幅度改善基站接收器的灵敏度表现，低噪声指数也是关键的设计目标，Avago提供了1900MHz下0.48dB同级产品的噪声指数。

另一个关键设计为线性度，它影响了接收器分辨紧密接近信号和假信号分别的能力，三阶截点OIP3可以用来定义线性度，在1900MHz和5V/51mA的典型工作条件下，Avago特有的GaAs增强模式pHEMT工艺技术可以带来0.48dB的噪声指数和35dBm的OIP3，在2500MHz和5V/56mA的典型工作条件下，噪声指数为0.59dB，OIP3则为35dBm。

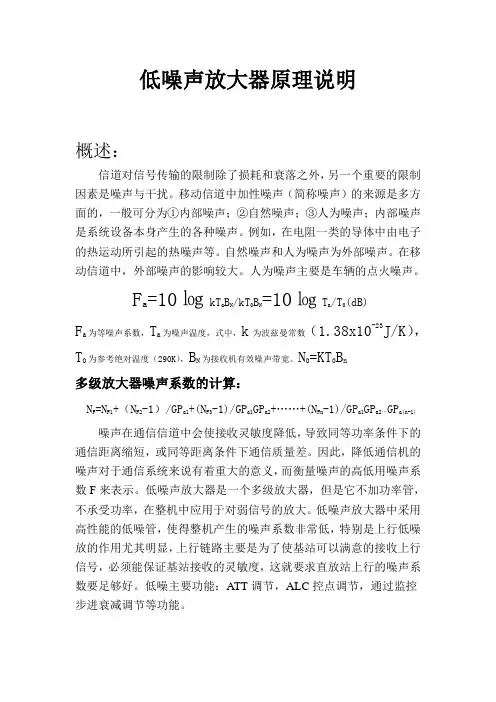

低噪声放大器原理说明概述：信道对信号传输的限制除了损耗和衰落之外，另一个重要的限制因素是噪声与干扰。

移动信道中加性噪声（简称噪声）的来源是多方面的，一般可分为①内部噪声；②自然噪声；③人为噪声；内部噪声是系统设备本身产生的各种噪声。

例如，在电阻一类的导体中由电子的热运动所引起的热噪声等。

自然噪声和人为噪声为外部噪声。

在移动信道中，外部噪声的影响较大。

人为噪声主要是车辆的点火噪声。

F a=10㏒kT a B N/kT0B N=10㏒T a/T0(dB)F a为等噪声系数，T a为噪声温度，式中，k为波兹曼常数（1.38x10-23J/K），T0为参考绝对温度（290K），B N为接收机有效噪声带宽。

N0=KT0B n多级放大器噪声系数的计算：N F=N F1+（N F2-1）/GP a1+(N F3-1)/GP a1GP a2+……+(N Fn-1)/GP a1GP a2…GP a(n-1)噪声在通信信道中会使接收灵敏度降低，导致同等功率条件下的通信距离缩短，或同等距离条件下通信质量差。

因此，降低通信机的噪声对于通信系统来说有着重大的意义，而衡量噪声的高低用噪声系数F来表示。

低噪声放大器是一个多级放大器，但是它不加功率管，不承受功率，在整机中应用于对弱信号的放大。

低噪声放大器中采用高性能的低噪管，使得整机产生的噪声系数非常低，特别是上行低噪放的作用尤其明显，上行链路主要是为了使基站可以满意的接收上行信号，必须能保证基站接收的灵敏度，这就要求直放站上行的噪声系数要足够好。

低噪主要功能：A TT调节，ALC控点调节，通过监控步进衰减调节等功能。

低噪声放大器原理结构图：低噪声放大器模块结构说明：1.隔离器：主要用于高频信号的单向输入，对于反向的高频信号进行隔离，同时对各端口的驻波进行匹配。

2.低噪声管：A TF54143，利用管子的低噪声特性，减少模块的内部噪声，降低低噪声模块的噪声电平，使整机的接收灵敏度提高。

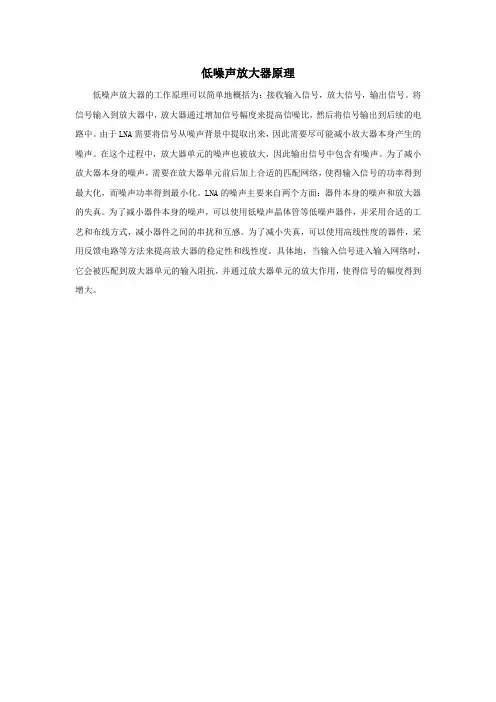

低噪声放大器原理
低噪声放大器的工作原理可以简单地概括为：接收输入信号，放大信号，输出信号。

将信号输入到放大器中，放大器通过增加信号幅度来提高信噪比，然后将信号输出到后续的电路中。

由于LNA需要将信号从噪声背景中提取出来，因此需要尽可能减小放大器本身产生的噪声。

在这个过程中，放大器单元的噪声也被放大，因此输出信号中包含有噪声。

为了减小放大器本身的噪声，需要在放大器单元前后加上合适的匹配网络，使得输入信号的功率得到最大化，而噪声功率得到最小化。

LNA的噪声主要来自两个方面：器件本身的噪声和放大器的失真。

为了减小器件本身的噪声，可以使用低噪声晶体管等低噪声器件，并采用合适的工艺和布线方式，减小器件之间的串扰和互感。

为了减小失真，可以使用高线性度的器件，采用反馈电路等方法来提高放大器的稳定性和线性度。

具体地，当输入信号进入输入网络时，它会被匹配到放大器单元的输入阻抗，并通过放大器单元的放大作用，使得信号的幅度得到增大。

低噪放大器定义：
噪声系数很低的放大器。

一般用作各类无线电接收机的高频或中频前置放大器，以及高灵敏度电子探测设备的放大电路。

在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，因此希望减小这种噪声，以提高输出的信噪比。

由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。

理想放大器的噪声系数 F=1（0分贝），其物理意义是输入信噪比等于输出信噪比。

现代的低噪声放大器大多采用晶体管、场效应晶体管；微波低噪声放大器则采用变容二极管参量放大器，常温参放的噪声温度Te可低于几十度(绝对温度)，致冷参量放大器可达20K以下，砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛，其噪声系数可低于 2 分贝。

放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。

为了兼顾低噪声和高增益的要求，常采用共发射极一共基极基联的低噪声放大电路。

低噪放大器的原理：
地球站的品质因数（G/T）主要取决于天线和低噪声放大器（LNA）的性能。

接收系统的噪声温度Ts是指折算到LNA输入端的系统等效噪声温度，它主要由天线噪声温度TA、馈线损耗LALA 和低噪声接收机噪声三个部分组成。

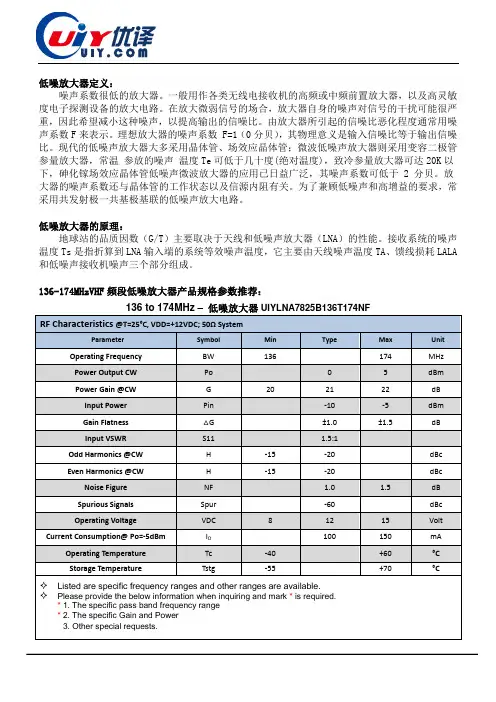

136-174MHz 低噪放大器外形尺寸图：
136-174MHz 低噪放大器产品实物图
优译主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、射频滤波器、放大器等射频微波器件。

M:UIYXXXXXXX XXXXXXX N:XXXXXXXXX
Φ2.7[.106]THRU
+12V GND
78.0 [3.071]
3.0 [.118]
12.0 [.472]
25.4 [1.000]。

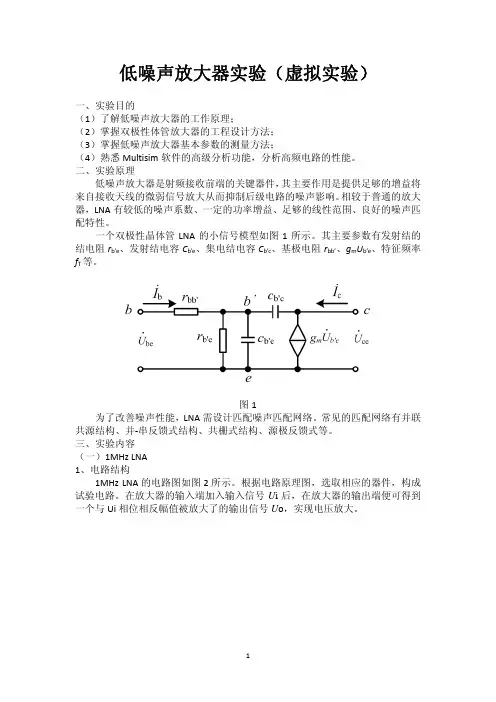

低噪声放大器实验（虚拟实验）一、实验目的（1）了解低噪声放大器的工作原理；（2）掌握双极性体管放大器的工程设计方法；（3）掌握低噪声放大器基本参数的测量方法；（4）熟悉Multisim软件的高级分析功能，分析高频电路的性能。

二、实验原理低噪声放大器是射频接收前端的关键器件，其主要作用是提供足够的增益将来自接收天线的微弱信号放大从而抑制后级电路的噪声影响。

相较于普通的放大器，LNA有较低的噪声系数、一定的功率增益、足够的线性范围、良好的噪声匹配特性。

一个双极性晶体管LNA的小信号模型如图1所示。

其主要参数有发射结的结电阻r b’e、发射结电容C b’e、集电结电容C b’c、基极电阻r bb’、g m U b’e、特征频率f T等。

图1为了改善噪声性能，LNA需设计匹配噪声匹配网络。

常见的匹配网络有并联共源结构、并‐串反馈式结构、共栅式结构、源极反馈式等。

三、实验内容（一）1MHz LNA1、电路结构1MHz LNA的电路图如图2所示。

根据电路原理图，选取相应的器件，构成试验电路。

在放大器的输入端加入输入信号U i后，在放大器的输出端便可得到一个与Ui相位相反幅值被放大了的输出信号U o，实现电压放大。

图2如图3所示，在器件工具条上选择左起第一个按钮，选择输入信号U i。

图3如图4所示，选择“AC Power”作为输入信号，置于晶体管U1的栅极与地之间。

图4双击AC_Power 图标，出现如图5所示的对话框。

改动对话框中的相关设置可以改变幅值频率偏置电压等。

Voltage(RMS)选择5mV，Frequency选择1MHz，设置完毕点击“OK”。

图52、直流分析在进行直流工作点分析时，电路中的交流源将被置零，电容开路，电感短路。

如图6所示，单击菜单Simulate→Analysis—DC Operating Point选项将弹出对话框。

该对话框有Output、Analysis Options、Summary 共三个选项，如图7所示。

低噪声放大器的工作原理
低噪声放大器（Low Noise Amplifier，LNA）是一种用于放大
微弱信号并尽可能减少噪声的电子设备。

其工作原理主要涉及以下几个方面：
1. 输入匹配：LNA的输入端需要与输入信号源匹配，以最大
程度地提取信号。

这可以通过合适的输入阻抗来实现。

匹配网络通常由各种电路元件组成，如电容、电感和变压器等。

2. 前置放大：LNA使用一个高增益的晶体管或运算放大器等
器件来放大输入信号。

这些放大器通常具有低噪声系数和高线性度，以在尽可能短的时间内将信号放大到足够的水平。

3. 反馈网络：为了避免电路的不稳定性和干扰，LNA通常采
用反馈网络，以抑制不必要的振荡和增强信号稳定性。

反馈网络通常由电容、电感和电阻等元件组成。

4. 电源滤波：为了进一步减少噪声的影响，LNA通常使用电
源滤波电路来抑制电源中的高频噪声和尖峰，以保持放大器的稳定性和性能。

综上所述，低噪声放大器的工作原理可以概括为通过输入匹配、前置放大、反馈网络和电源滤波等步骤来实现信号放大并尽可能减少噪声的影响。

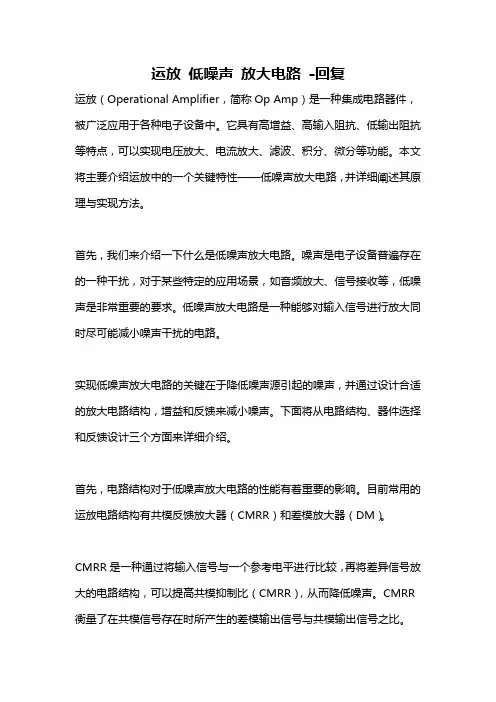

运放低噪声放大电路-回复运放（Operational Amplifier，简称Op Amp）是一种集成电路器件，被广泛应用于各种电子设备中。

它具有高增益、高输入阻抗、低输出阻抗等特点，可以实现电压放大、电流放大、滤波、积分、微分等功能。

本文将主要介绍运放中的一个关键特性——低噪声放大电路，并详细阐述其原理与实现方法。

首先，我们来介绍一下什么是低噪声放大电路。

噪声是电子设备普遍存在的一种干扰，对于某些特定的应用场景，如音频放大、信号接收等，低噪声是非常重要的要求。

低噪声放大电路是一种能够对输入信号进行放大同时尽可能减小噪声干扰的电路。

实现低噪声放大电路的关键在于降低噪声源引起的噪声，并通过设计合适的放大电路结构，增益和反馈来减小噪声。

下面将从电路结构、器件选择和反馈设计三个方面来详细介绍。

首先，电路结构对于低噪声放大电路的性能有着重要的影响。

目前常用的运放电路结构有共模反馈放大器（CMRR）和差模放大器（DM）。

CMRR是一种通过将输入信号与一个参考电平进行比较，再将差异信号放大的电路结构，可以提高共模抑制比（CMRR），从而降低噪声。

CMRR 衡量了在共模信号存在时所产生的差模输出信号与共模输出信号之比。

CMRR高的电路结构能够有效抑制共模噪声，从而实现低噪声放大。

DM是一种将输入信号通过差分放大，再将差异信号放大的电路结构。

差分放大器具有高共模抑制比和良好的差模增益，能够有效降低噪声。

在差分放大器中，通常采用双端输入和双端输出的方式，以进一步提高共模抑制比。

利用DM结构实现的运放电路，通常具有较低的噪声。

其次，器件的选择对于低噪声放大电路同样至关重要。

在实际应用中，主要有两种类型的运放器件，即离散元器件和集成运放。

离散元器件具有更高的电流和电压容量，但由于参数差异较大，因此在实际应用中需要谨慎选型。

相比之下，集成运放具有一致性好、成本低等优势，常被广泛应用。

在选择器件时，还需要特别注意器件的噪声参数，如输入电压噪声、输入电流噪声、电压偏置、共模抑制比等。

低噪放大器定义：噪声系数很低的放大器。

一般用作各类无线电接收机的高频或中频前置放大器，以及高灵敏度电子探测设备的放大电路。

在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，因此希望减小这种噪声，以提高输出的信噪比。

由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。

理想放大器的噪声系数 F=1（0分贝），其物理意义是输入信噪比等于输出信噪比。

现代的低噪声放大器大多采用晶体管、场效应晶体管；微波低噪声放大器则采用变容二极管参量放大器，常温参放的噪声温度Te可低于几十度(绝对温度)，致冷参量放大器可达20K以下，砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛，其噪声系数可低于 2 分贝。

放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。

为了兼顾低噪声和高增益的要求，常采用共发射极一共基极基联的低噪声放大电路。

低噪放大器的原理：地球站的品质因数（G/T）主要取决于天线和低噪声放大器（LNA）的性能。

接收系统的噪声温度Ts是指折算到LNA输入端的系统等效噪声温度，它主要由天线噪声温度TA、馈线损耗LALA 和低噪声接收机噪声三个部分组成。

400-480MHz 低噪放大器外形尺寸图：400-480MHz 低噪放大器产品实物图优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、射频滤波器、放大器等射频微波器件。

M:UIYXXXXXXX XXXXXXX N:XXXXXXXXXΦ2.7[.106]THRU+12V GND78.0 [3.071]3.0 [.118]12.0 [.472]25.4 [1.000]。

温馨小提示：本文主要介绍的是关于射频低噪声放大器电路原理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇射频低噪声放大器电路原理能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)射频低噪声放大器电路原理一、引言射频低噪声放大器在无线通信、雷达探测和卫星通信等领域中扮演着重要的角色。

本文将从射频低噪声放大器的背景及意义，以及射频低噪声放大器的研究现状及发展趋势两个方面进行阐述。

射频低噪声放大器的背景及意义射频低噪声放大器的主要作用是在射频信号的接收过程中，对信号进行放大，从而提高信号的信噪比。

在现代通信系统中，信号的传输过程中会受到各种噪声的干扰，如热噪声、互调噪声等。

这些噪声会影响系统的性能，甚至导致系统无法正常工作。

因此，射频低噪声放大器的设计对于提高通信系统的性能具有重要意义。

射频低噪声放大器的研究现状及发展趋势随着通信技术的不断发展，对射频低噪声放大器的要求也越来越高。

目前，射频低噪声放大器的研究主要集中在以下几个方面：（1）放大器的线性度：在通信系统中，信号的传输需要保持较高的线性度，以避免信号失真。

因此，如何提高射频低噪声放大器的线性度是当前研究的一个重要方向。

（2）放大器的稳定性：在实际应用中，放大器需要具有良好的稳定性，以应对各种环境因素的影响。

研究者们正在探索新的结构和材料，以提高射频低噪声放大器的稳定性。

（3）放大器的集成度：随着半导体工艺的发展，射频低噪声放大器的集成度越来越高。

未来的发展趋势是实现射频低噪声放大器的高度集成，以减小体积和功耗。

总之，射频低噪声放大器在通信系统中起着至关重要的作用。
