下载文档原格式

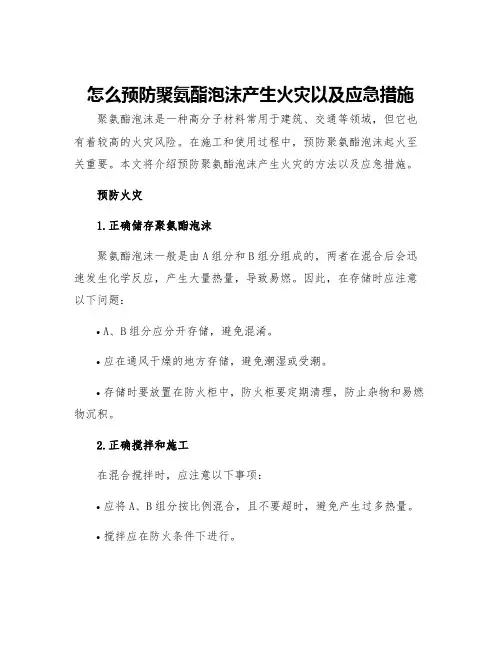

怎么预防聚氨酯泡沫产生火灾以及应急措施聚氨酯泡沫是一种高分子材料常用于建筑、交通等领域，但它也有着较高的火灾风险。
在施工和使用过程中，预防聚氨酯泡沫起火至关重要。
本文将介绍预防聚氨酯泡沫产生火灾的方法以及应急措施。
预防火灾1.正确储存聚氨酯泡沫聚氨酯泡沫一般是由A组分和B组分组成的，两者在混合后会迅速发生化学反应，产生大量热量，导致易燃。
因此，在存储时应注意以下问题：•A、B组分应分开存储，避免混淆。
•应在通风干燥的地方存储，避免潮湿或受潮。
•存储时要放置在防火柜中，防火柜要定期清理，防止杂物和易燃物沉积。
2.正确搅拌和施工在混合搅拌时，应注意以下事项：•应将A、B组分按比例混合，且不要超时，避免产生过多热量。
•搅拌应在防火条件下进行。
•施工前要检查施工工具和设备是否正常，如喷枪是否损坏、电机是否过热等。
3.正确施工正确的施工可以降低聚氨酯泡沫起火的风险：•应注意施工现场的火源，禁止吸烟、明火或使用火具等。
•施工现场应通风良好，排除有害气体和粉尘。
•施工时应使用安全措施，如佩戴防护用品、紧急停机按钮等。
应急措施聚氨酯泡沫一旦起火，应及时采取应急措施，减少火灾损失：1.紧急撤离与报警•发现火灾时要迅速撤离人员和财产。
•向消防机构报警，及时联系物业、施工方和有关方面，协调救援。
2.灭火•找到火源后，应立即使用灭火设备进行灭火。
•使用灭火器灭火时，应保持距离，不得距离火源太近。
•若火势无法控制，应立即撤离，不要进行无效灭火。
结语预防聚氨酯泡沫产生火灾是非常重要的，只有正确采取了预防措施，才能确保施工和使用中的安全。
而一旦发生火灾，及时采取有效应急措施也能最大程度地避免人员和物质损失。
让我们保持警惕，并始终保持安全意识，为聚氨酯泡沫应用的安全稳定做出贡献。
聚氨酯泡沫塑料的火灾危险特性及安全对策四川省公安消防总队 祁晓霞 王宁 李方敏 摘要:本文通过热分析方法,对聚氨酯泡沫塑料的火灾危险性进行了分析,提出了相应的消防安全对策。
关键词:聚氨酯 火灾危险性 安全对策聚氨酯泡沫塑料是聚氨基甲酸酯泡沫塑料的简称,其热导率仅为软木或聚苯乙烯泡沫塑料的40%左右,有足够的强度、耐油性和粘接能力,是优良的防震、隔热、隔音材料,广泛用于家具装饰、床垫、海绵、玩具、服装及医用包扎品,工业环境实验室、建筑通风空调管道以及食品行业冷冻库(间)的保温隔热材料,坚硬性聚氨酯泡沫体还可用于建筑物绝缘结构。
但在使用中如不加注意,也极易引发火灾事故。
今年4月22日,山东省青州市丰旭实业有限公司青州分公司肉食鸡加工车间发生大火,造成38人死亡,20人受伤的特大恶性事故,经查明火灾原因是灯泡引燃聚氨酯泡沫塑料所致。
我省也曾出现过一星级宾馆餐厅地下室速冻间因酒精棉燃烧,烤热作为通风空调管保温材料的聚氨酯泡沫塑料,分解出易燃易爆气体,爆燃引发重大火灾事故的案例。
因此,作为消防监督检查人员,应该对聚氨酯泡沫塑料的火灾危险性有所了解,加强安全防范。
聚氨酯泡沫塑料是以聚醚树脂或聚酯树脂为主要原料,与异氰酸酯定量混合,进行发泡制成的一种泡沫塑料,其化学结构式为:H U GU U G U GUU GU G U H这里 COU N N CO G =-O -CH 2-CH 2-CH 2-CH 2-O - = O -CH 2-CH 2-CH 2-CH 2 X O -链段的构造:聚氨酯泡沫塑料热力学方面的理化参数在许多参考资料上都未提及。
以下是我们对某宾馆聚氨酯泡沫塑料火灾后,从生产厂家取样送公安部四川消防科学图1:热重曲线—16—图2:热差分析曲线研究所进行的测试分析,其结果有助于对聚氨酯泡沫塑料火灾危险性的认识。
对试样用水平燃烧法测试燃烧速度,试件尺寸125×12×12mm,在燃烧过程中有大量的烟产生,并有卷曲,试件燃烧长度超过100mm线,试件燃烧速度为265mm/min(GB2408-80)。
软质聚氨酯泡沫塑料自燃原由及预防举措软质聚氨酯泡沫塑料是一种新式高分子资料，分子量为 2 000～ 4 000，密度为16～ 192kgPm3。
它是用甲苯二异氰酸酯 ( 简称 TDI) 与聚醚多元醇缩聚反响而合成，全称是聚胺基甲酯，俗称海绵。
因为其密度小，弹性好，隔音防震，乘坐安全舒坦，成型施工方便、价钱廉价特色，所以，它的应用范围十分宽泛，特别在家具、床具、运输、冷藏、建筑、绝热等行业使用十分广泛，已经成为不行缺乏的资料之一。
软质聚氨酯泡沫塑料是由二元或多元羟基化合物聚合而成的高分子化合物，在生产过程中多为放热反响，很简单产生自燃惹起火灾，并在焚烧过程中能放出一氧化碳、氰化物、甲醛等有毒气体，易造成人员伤亡。
可是，因为人们缺乏认识、掌握软质聚氨酯泡沫塑料在成型过程中的危险特征及其预防举措，最近几年来，在我国很多地域曾发生过屡似多次的重要火灾事例，给人民生命财富造成了重要的损失，教训十分深刻。
2软质聚氨酯泡沫塑料自燃原由软质聚氨酯泡沫塑料是经过化学反响而生成的。
反响鉴于两个主要化学组分聚醚多元醇和异氰酸酯，同时加入其余组分，包含水、一氟三氯甲烷、泡沫稳固剂、催化剂，这些物料在瞬时激烈高速混淆、反响，同时形成泡沫，这个过程放出大量热量。
泡沫塑料是一种多孔性资料，比表面积很大，泡沫边沿部分热量尚可发散出去，而中心部分的热量，因为泡沫保温成效较好，则较难移出，在正常反响中，它们放出的热量使泡沫块中心升到必定温度而达到熟化的目的。
但是，当原料不纯、含水量高，配方设计不合理，投料量不正确，在配料过程中，多加了水或活性催化剂，配比失调，或许搅拌不均等都会致使温度急剧高升而发生自燃。
其次，软质聚氨酯泡沫塑料在熟化过程中，因为还没有完整反响的物料仍在持续放热，若是车间内没有必定的排风装置，通风不良，会使泡沫塑料聚热不散，产生自燃。
别外，成型的软质聚氨酯泡沫塑料摆放互相紧贴，没有距离，也会散热不良，简单造成泡沫块中心焦化，甚至酿成火灾。
聚氨酯泡沫火灾危险性及防火对策集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]聚氨酯泡沫火灾危险性及防火对策一、火灾危险性“聚氨酯”全称为聚氨基甲酸酯，用这种材料做成的具有优越的绝缘、保温和隔音性能。
聚氨酯，俗名海绵(以下简称聚氨酯泡沫)，是生产、生活中广泛利用的畅销制品。
聚氨酯泡沫成品是多孔性的固体，导热性极差，容易造成热量积聚。
硬质的闪点为310℃，自燃温度为416℃，每燃烧1千摩尔泡沫可放出3073.53KJ的热量。
未经阻燃处理的成品，氧指数为20左右;经阻燃处理的在23～27之间，个别也可达30左右。
在200℃时发生热降解，放出CO和醇类等低分子物。
对于软质聚氨酯泡沫，根据火险参数差热分析的测定结果，其初始分解温度为260℃以上，激烈分解温度为280℃，自燃温度在330℃以上，极易造成自燃和分解性燃烧。
燃烧后，会分解产生氰化氢、一氧化碳等剧毒性气体，使人吸入后几秒钟就中毒身亡，且燃烧产生大量烟气，降低空间能见度，使人失去逃生能力。
二、火灾特性聚氨酯泡沫火灾与其他可燃固体火灾相比，存在有不同的独特个性。
主要表现在：1、易产生阴燃实验证明，某些标准规格的聚氨酯泡沫，即使在单独存放的情况下，也可发生阴燃。
软质聚氨酯泡沫在静止空气中，产生阴燃的最高温度不超过400℃，而且阴燃的时间能持续数个小时。
硬质聚氨酯泡沫的阴燃只发生在表面上，阴燃的最高温度约500℃左右。
2、燃烧速度极快，火焰温度高在实验中采用150×50×15mm规格的聚氨酯泡沫试样测定，燃烧速度为1.5～2.0mm/s;燃烧中辐射热极强，经测试火焰温度高达2000℃左右，热值为28～23MJ/kg，根据消防部队战斗经验表明，500公斤聚氨酯泡沫堆积引燃后，战斗还未展开、水枪还没出水就全部燃尽了，可见其燃烧的猛烈程度。
分析认为，聚氨酯泡沫燃烧速度快、温度高，主要是因为聚氨酯泡沫在温度作用下，具有急剧分解的特性。
聚氨酯泡沫塑料火灾危险性分析及其防火措施合肥市公安消防支队赵治安鲁广斌摘要聚氨酯泡沫塑料是一种高分子合成材料，应用范围十分广泛，但聚氨酯泡沫塑料在火灾时能放出使人窒息死亡的毒气，特别是近年来已在一些场所造成重大的人员伤亡事故。
文章通过对聚氨酯泡沫塑料的燃烧过程及燃烧产物的毒性分析，探讨聚氨酯泡沫塑料的防火措施，并首次提出聚氨酯泡沫塑料在火灾初期对人体的伤害以及如何在一些场所有效、安全、合理地使用这一材料。
关键词聚氨酯燃烧火灾毒性阻燃措施The toxicity of urethane foams fire hazards and the fire-protection measuresZHAO Zhi-an Lu Guang-bin Lu Jian(Hefei Fire Brigade,Hefei 230061,China)Abstract：The urethane foams is a kind of high molecular synthetic material and can be used widely.But being burned,it can get out the poison suffocatingly gas . Especially it lead to some accidents with a lot of peoples death. The thesis research the technology of fire-protection for urethane foams by the combustion process of the urethane foams and the combustion products of it. The thesis raise the combustion products of the urethane foams injury to people firstly,and the ways to use it effectively,safely and reasonably .Key words: urethane foams；synthesis combustion；fire；toxicity；measure；○引言聚氨酯是聚氨基甲酸酯的简称。
文件编号：TP-AR-L4174In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________聚氨酯泡沫火灾危险性及防火对策(正式版)聚氨酯泡沫火灾危险性及防火对策(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、火灾危险性“聚氨酯”全称为聚氨基甲酸酯，用这种材料做成的泡沫塑料具有优越的绝缘、保温和隔音性能。
聚氨酯泡沫塑料，俗名海绵塑料(以下简称聚氨酯泡沫)，是生产、生活中广泛利用的畅销制品。
聚氨酯泡沫成品是多孔性的固体，导热性极差，容易造成热量积聚。
硬质泡沫塑料的闪点为310℃，自燃温度为416℃，每燃烧1千摩尔泡沫塑料可放出3073.53KJ的热量。
未经阻燃处理的成品，氧指数为20左右;经阻燃处理的在23～27之间，个别也可达30左右。
在200℃时发生热降解，放出CO和醇类等低分子物。
对于软质聚氨酯泡沫，根据火险参数差热分析的测定结果，其初始分解温度为260℃以上，激烈分解温度为280℃，自燃温度在330℃以上，极易造成自燃和分解性燃烧。
燃烧后，会分解产生氰化氢、一氧化碳等剧毒性气体，使人吸入后几秒钟就中毒身亡，且燃烧产生大量烟气，降低空间能见度，使人失去逃生能力。
聚氨酯泡沫火灾危险性及防火对策一、火灾危险性
“聚氨酯”全称为聚氨基甲酸酯，用这种材料做成的泡沫塑料具有优越的绝缘、保温和隔音性能。
聚氨酯泡沫塑料，俗名海绵塑料(以下简称聚氨酯泡沫)，是生产、生活中广泛利用的畅销制品。
聚氨酯泡沫成品是多孔性的固体，导热性极差，容易造成热量积聚。
硬质泡沫塑料的闪点为310℃，自燃温度为416℃，每燃烧1千摩尔泡沫塑料可放出3073.53KJ的热量。
未经阻燃处理的成品，氧指数为20左右;经阻燃处理的在23～27之间，个别也可达30左右。
在200℃时发生热降解，放出CO和醇类等低分子物。
对于软质聚氨酯泡沫，根据火险参数差热分析的测定结果，其初始分解温度为260℃以上，激烈分解温度为280℃，自燃温度在330℃以上，极易造成自燃和分解性燃烧。
燃烧后，会分解产生氰化氢、一氧化碳等剧毒性气体，使人吸入后几秒钟就中毒身亡，且燃烧产生大量烟气，降低空间能见度，使人失去逃生能力。
二、火灾特性
聚氨酯泡沫火灾与其他可燃固体火灾相比，存在有不同的独特个性。
主要表现在：
1、易产生阴燃
实验证明，某些标准规格的聚氨酯泡沫，即使在单独存放的情况下，也可发生阴燃。
软质聚氨酯泡沫在静止空气中，产生阴燃的最高温度不超过400℃，而且阴燃的时间能持续数个小时。
硬质聚氨酯泡沫的阴燃只发生在表面上，阴燃的最高温度约500℃左右。
2、燃烧速度极快，火焰温度高
在实验中采用150×50×15mm规格的聚氨酯泡沫试样测定，燃烧速度为1.5～2.0mm/s;燃烧中辐射热极强，经测试火焰温度高达2000℃左右，热值为28～23MJ/kg，根据消防部队战斗经验表明，500公斤聚氨酯泡沫堆积引燃后，战斗还未展开、水枪还没出水就全部燃尽了，可见其燃烧的猛烈程度。
分析认为，聚氨酯泡沫燃烧速度快、温度高，主要是因为聚氨酯泡沫在温度作用下，具有急剧分解的特性。
分解出的多种小分子可燃气体，当其温度达到燃点，浓度达到燃烧极限时，就会发生爆燃性的全面猛烈燃烧，使燃烧进入“轰燃”状态。
3、烟雾大，毒性强
聚氨酯泡沫燃烧时放出大量的黑色浓烟。
这是由于其烟雾中既含有分解产物又含有燃烧产物。
而且，聚(文章
来源环球聚氨酯网)氨酯泡沫在高温下可同时产生脱氢和凝聚效应。
脱氢形成的炭微粒和含氢数量少的化合物
微粒与燃烧产物互相混杂;高温热解生成的醇、醛等低聚物或小分子物凝聚的液滴也混在烟雾中，因此，烟雾大、成份复杂。
聚氨酯泡沫的燃烧产物很多，主要有CO、CO2、H2O、NO、NO2、NH3和HCN等。
其中HCN毒性很大。
实验测得，燃烧1g聚氨酯泡沫，可产生0.008gHCN、0.21gCO等，烟雾和毒性给安全疏散和灭火战斗带来了极大的危险和困难，增加了火灾危害。
三、防火对策
1、应把好原料质量关，严格实施操作控制。
应在使用前按照要求标准分析化验，特别是聚醚多元醇的含水量及可燃性低分子成分指标要从严控制。
操作中，要严格按照规定的投料配比、顺序、混合时间及聚合温度等工艺条件操作。
尤其要把握住甲苯二异腈酸
酯和水的配比，以及活性催化剂的添加量，适时调整搅拌型式或转速，保证混添均匀。
2、进行阻燃处理，降低火灾危险性。
采用惰性气体发炮(反应中通入氮气等惰性气体)，既可使反应过程处于安全保护之下，又能达到及时灭火和增加泡沫体的难燃性能。
添加阻燃剂也是提高聚氨酯泡沫阻燃性的好方法，主要有反应型和添加型两种：反应
型是用含P、N、X(卤素)等多元醇与异腈酸酯反应，直接制得阻燃型聚氨酯泡沫;添加型是将阻燃剂(含卤磷酸
酯，含卤亚磷酸脂，含卤化合物，含卤氨磷化合物等)直接加入到反应体系之中，使阻燃剂均匀分散于泡沫体之内。
除此外，还可向泡沫体添加无机盐类的阴燃抑制剂，以预防堆存中的阴燃。
3、改革工艺，开发难燃型泡沫塑料。
应克服现行生产工艺和设备存在的不完善之处，加强最佳配比、最佳聚合条件、最佳混合方式的研究，改革工艺和设备，使之控制可靠、操作安全简便。
4、合理使用，降低火灾危害性。
对于采用泡沫塑料实施保温和装修的设备或建筑，其外表应附以保护层，增加耐火阻燃能力。
笔者认为，具有阴燃自燃特性的聚氨酯泡沫，不宜用于火灾危险生产设备的保温和飞机、船舶、车辆及建筑物的内装修。
四、结束语
聚氨酯泡沫火灾是多发性火灾，危害大、损失大而且难于扑救。
火灾的成因除源于原料、成品的火灾危险性和火灾独特个性之外，认识不足，监督管理不力也是重要因素。
因此，应将加强其火灾危险性研究，提高认识、改革工艺、开发阻燃难燃性新型泡沫塑料，并且尽快制定专项消防监督管理规定和办法，使监督有章遵循，管理有据可依。
