化学反应工程重点 串讲

知识点1.绪论一、主要讲解内容介绍化学反应工程相关的基本知识，包括化学反应工程的定义、化学反应工程学科的发展、化学反应工程的任务、化学反应工程和其他学科的关系。

二、学习要求本章要求学生能够掌握化学反应工程的定义，明确化学反应工程的任务。

三、视频（已录制完成）四、讲义1.1化学反应工程的定义在工业规模上开发和应用化学反应的工程活动。

1.2化学反应工程学科的发展自然界的物质的运动或变化过程由物理或化学的两类，物理过程不牵涉化学反应，但化学过程却总是与物理因素有着紧密联系。

所以化学反应过程是物理与化学两类因素综合体。

远溯古代，陶瓷制作、酿酒等工艺，但直到本世纪五十年代一直还未形成一门专门研究的独立学科，到1957年举行的第一次欧洲反应工程会议上确立了这一学科的名称。

1.3 化学反应工程的任务化学反应工程学是一门研究化学反应的工程问题的科学，既以化学反应作为研究对象，又以工程问题为研究对象，把二者结合起来的学科体系。

其主要任务包括：分析化学反应的特点、确定合适的反应条件；选择合适的反应器并对其进行最优化设计；对反应器进行最优操作和控制。

1.4 化学反应工程和其他学科的关系a. 数学，微积分、方程的解析求解和数值求解、极值问题等，均是化学反应工程问题求解的基础。

b. 反应动力学：专门阐明学反应速率与各项物理因素（如温度、压力、催化剂等）之间的定量关系。

为实现某一反应，要选定合易的条件及反应器的结构型式、尺寸和处理能力等，这些都依赖于对反应动力学特性的认识。

c. 化工热力学：确定物系的各种物性常数（热容、研所引资、反应热等），看化学反应是否能进行及其反应程度。

为化学反应工程提供反应热、反应平衡常数等基础数据。

d. 催化作用e. 传递工程和流体力学：装置中有动量、热量、质量传递（三传），当规模放大时，出现放大效应。

“三传一反”是三传和反应动力学。

五、小结本章介绍了化学反应工程的定义、学科的发展、任务极其与数学、化工热力学、催化作用及传递工程等学科之间的密切关系。

化学反应工程知识点梳理第一章化学反应工程简介化学反应工程是研究化学反应和工程问题的科学动量传递、热量传递、质量传递及化学动力学，可概括为“三传一反”－－第三个里程碑。

第二章均相反应动力学反应进度：转化率：膨胀因子：不可逆反应A(-)-()()AAdnrVdt==（由于反应而消耗的的摩尔数）单位反应区域单位时间RSBARSBAαααα+=+1()AAdnrV dt-=-dtdnVr SS1=PPPRRRBBBAAAnnnnnnnnααααξ0-=-=-=-=K KKKn nxn-==某反应物的转化量该反应物的起始量KiKKiixnnxαα=0000KK K K Kn n n nn n n xδ--==-00()KK Kn nn y xδ-=KKKKiKKiiKKKiii xyxyyyxyxyy1)1(1)1(δααδ+-=+-=000(1)(1)(1)(1)A AA AA AA A A A A An xn xC CV V y x y xδδ--===++()A A Br kC Cαβ-=()C Pk RT kαβ+=ERTk k e-=RTEkk-=lnlnSBASBAααα→+bBaAAACkCdtdCr=-=-)(⎰=0AACC bBaAACCdCkt均相催化反应 CC 为催化剂浓度自催化反应A + C → 2C + R …串联反应总收率瞬时收率得率yield总选择性 目的产物P 所生成的摩尔数与副产物S 生成的摩尔数之比，用S0表示：平行反应串联反应()()AA C A dC r kC C dt-=-=CA A A C kCdt dCr =-=-)(A + B P R+S 00PP P A A n n n n -Φ=-/()/p P P A A A r dC dt dC P A r dC dt dC φ====---单位时间内生成的摩尔数单位时间内消耗的摩尔数00/)(A P P P n n n X -=000PP S S n n S n n -=-αA2A αS S （副）αA1A αP P （主）,11A A r k C -=（）,22A A r k C -=（）,1,212()()AA A A A dC r r r k k C dt-=-+-=+=（）（）A A P A A p P P C k r dt dC r 11,1,1,)(αααα-=--==AA S S S C k dt dC r 22,αα-==tk k A A eC C )(021+-=A P S （均为一级反应）k 1k 2P A P P C k C k dt dC r 21-==PSS C k dt dC r 2==第三章 理想均相反应器 间歇反应器(BSTR)反应时间实际操作时间(operating time)= 反应时间(t) + 辅助时间auxiliary time (t') 反应体积V 是指反应物料在反应器中所占的体积 V = v0 (t + t')为装料系数(the volume charge coefficient)，通常在0.4～0.85平推流反应器PFR 空时全混流反应器(CSTR)绝热操作恒容间歇反应器的设计式为：变温平推流反应器⎰⎰--=-=A A A C C A Ax A A A r dC r dx C t 0)()(00等容过程，液相反应 VV ϕ=实际实际的反应器体积为：0V v τ==反应器的容积进料的体积流量0R V dV t v ==⎰反应器中物料反应期的容积的体积流量000()()A A A AA A C C C x V v r r τ-===--0()A A A x V F r =-005000024R R R F v C M ==⨯00000000()(1)A A A A A A x x x A AA A A A E nx x x n n A ART A A dx dx dx t C C C r kC k e C x -===--⎰⎰⎰1001()A A x A A n xA t I x dx k C -=⎰20()()4A A A P A F dx r dV r D dl π=-=-20()4A A A dx D r dl F π-=00000()A x A A A A A dx V V F r v C C τ===-⎰化学反应工程研究的目的是实现工业化学反应过程的优化 全混流平推流多级CSTR 串联的优化对于一级不可逆反应应有PFR： 同间歇釜ＣＳＴＲ：全混流反应器的热衡算方程第四章 非理想流动 停留时间分布()⎰-==A x AAA B A B r dx C t F V 000BR ： ()⎰-==Ax A AA P A P r dxCF V 000τPF R: ()000m m A A A A V x F C r τ-==-CST R: 112100010200...(1)(1)(1)Am Am A A A R A A A A A A Am x x x x x V v C kC x kC x kC x -⎛⎫---=+++ ⎪---⎝⎭0121110(1,2,.....1)(1)1Ai RAi Ai Ai v x V i m x k x x -+⎡⎤-∂=-==-⎢⎥∂--⎣⎦11111Ai Ai Ai Ai Ai Ai x xx x x x -++--=--221max 1max 02()k k k P P A C k X C k -==max max 1202211[(/)1]P P A C X C k k ==+1212ln(/)opt k k k k τ=-121opt k k τ=)()1())((0000Pm P P r A c v UAT T c v UA T c v H r V ρρρ+-+=∆--)()1(000P m P r c v UAT T c v UAT Q ρρ+-+= (){}E t P t residence time t t ∆=<<+停留时间分布函数 (){}=<F t P residence time t方差PFRCSTR最大层流流动 轴向扩散模型 0()()d t F t E t t=⎰22222()()()()()()t t t E t dtt t E t dt t E t dt tE t dtσ∞∞∞∞-==-=-⎰⎰⎰⎰0 t t () t t 0 t t E t <⎧⎪=∞=⎨⎪>⎩2220()()()0t t t E t dt t t σ∞=-=-=⎰0 t t () 1 t tF t <⎧=⎨≥⎩()11()t tt tF t e E t et---=-=222 1.0ttθσσ==22()()[2()]r r F t R R =-222/222()2()(1)212()(1)Z t uL E z z Pe tE Ee uL uL e Pe Peθσσ--==--=--。

化学反应工程知识点1.反应机理和动力学反应机理是指反应的分子层面的步骤和中间产物，它对理解和控制反应过程非常重要。

动力学研究反应速率与反应物浓度的关系，了解反应速率规律，通过动力学模型可以预测反应速率和产物选择性。

2.反应条件的选择反应条件的选择包括温度、压力、反应物浓度、反应物配比和催化剂等。

化学反应的速率和选择性往往受到反应条件的影响，优化反应条件可以提高反应速率和产物质量。

3.反应器的设计和优化反应器是进行化学反应的设备，其设计和优化对反应过程的效率和产品质量具有重要影响。

常见的反应器类型有批式反应器、连续式反应器和循环式反应器等。

反应器的选择和设计要考虑反应物性质、反应过程的控制方式、热传导和质量传递等因素。

4.反应工艺的控制反应工艺的控制包括对反应过程的监测和调节，以维持所需的反应条件和优化产品质量。

常用的控制策略有温度、压力和反应物供给的控制等。

控制系统的设计和优化需要考虑反应机理、反应动力学和工艺实际操作的特点。

5.安全与环保化学反应过程中会产生化学品和能量的变化，单个反应步骤可能会产生副产物和废物。

因此，反应工程也需要关注安全性和环保性。

安全性考虑的因素包括反应物和产物的毒性、易燃性和爆炸性等，以及反应条件的选择和操作的威胁。

环保方面，需要考虑减少废物的生成，回收利用资源，优化反应条件以减少能耗和污染物排放。

6.规模放大与工业化化学反应工程要实现从实验室到工业生产的规模放大和工艺转化。

这涉及到规模放大的技术、成本评估和安全规范，以及将实验室的合成路线或方法转化为适合大规模生产的工艺。

同时，也需要考虑工艺的稳定性和连续运营的可行性。

以上是化学反应工程的一些基本知识点，化学反应工程涵盖了多个学科领域，是化学工程和化学的交叉学科。

化学反应工程的研究和应用有助于解决实际生产中的技术问题，提高反应过程的效率和产品质量，同时也倡导可持续发展和环保意识。

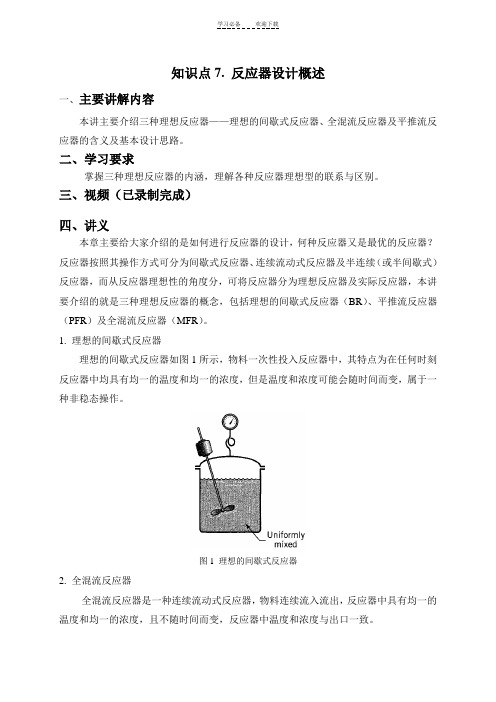

知识点7. 反应器设计概述一、主要讲解内容本讲主要介绍三种理想反应器——理想的间歇式反应器、全混流反应器及平推流反应器的含义及基本设计思路。

二、学习要求掌握三种理想反应器的内涵，理解各种反应器理想型的联系与区别。

三、视频（已录制完成）四、讲义本章主要给大家介绍的是如何进行反应器的设计，何种反应器又是最优的反应器？反应器按照其操作方式可分为间歇式反应器、连续流动式反应器及半连续（或半间歇式）反应器，而从反应器理想性的角度分，可将反应器分为理想反应器及实际反应器，本讲要介绍的就是三种理想反应器的概念，包括理想的间歇式反应器（BR）、平推流反应器（PFR）及全混流反应器（MFR）。

1. 理想的间歇式反应器理想的间歇式反应器如图1所示，物料一次性投入反应器中，其特点为在任何时刻反应器中均具有均一的温度和均一的浓度，但是温度和浓度可能会随时间而变，属于一种非稳态操作。

图1 理想的间歇式反应器2. 全混流反应器全混流反应器是一种连续流动式反应器，物料连续流入流出，反应器中具有均一的温度和均一的浓度，且不随时间而变，反应器中温度和浓度与出口一致。

图2 全混流反应器提到全混流反应器需要介绍一个新的概念——返混，指的是不同停留时间物料之间的混合。

对于全混流反应器，其返混是一种极端的情况，刚刚进入反应器的物料和停留时间无限长的物料之间存在混合，且反应器中物料的状态和出口完全一致，其返混记为∞。

全混流具有温度浓度恒定的特性，所以其中反应速率是一个常数。

3. 平推流反应器平推流反应器是一种管式反应器，物料连续流动，流体在管内作平推流流动具有如下两特征：（1）在与流动方向呈垂直的截面上没有流速分布，在同一轴向位置具有均一的温度和浓度。

浓度和温度等会随轴向位置而变，因此反应速率是轴向位置的函数。

（2）在流体流动的方向不存在流体质点间的混合，即无返混现象，或者返混为0。

因此，各质点具有相同的停留时间()t，等于反应时间t。

图3平推流反应器对于各类反应器，进行反应器的设计需要反应器的设计方程，设计方程主要来源于两个方面，物料衡算方程和热量衡算方程。

化学反应工程知识点—郭锴主编1、化学反应工程学不仅研究化学反应速率与反应条件之间的关系，即化学反应动力学，而且着重研究传递过程对宏观化学反应速率的影响，研究不同类型反应器的特点及其与化学反应结果之间的关系。

2、任何化工生产，从原料到产品都可以概括为原料的预处理、化学反应过程和产物的后处理这三个部分，而化学反应过程是整个化工生产的核心。

3.化学反应工程的基本研究方法是数学模型法。

数学模型法是对复杂的、难以用数学全面描述的客观实体，人为地做某些假定，设想出一个简化模型，并通过对简化模型的数学求解，达到利用简单数学方程描述复杂物理过程的目的。

模型必须具有等效性，而且要与被描述的实体的那一方面的特性相似；模型必须进行合理简化，简化模型既要反映客观实体，又有便于数学求解和使用。

4.反应器按型式来分类可以分为管式反应器、槽式反应器（釜式反应器）和塔式反应器。

5反应器按传热条件分类，分为等温反应器、绝热反应器和非等温非绝热反应器。

第一章 均相单一反应动力学和理想反应器1、目前普遍使用关键组分A 的转化率来描述一个化学反应进行的程度，其定义为：00A A A A A A n n n x -==组分的起始量组分量转化了的 2、化学反应速率定义（严格定义）为单位反应体系内反应程度随时间的变化率。

其数学表达式为dtd V r ξ1=。

3、对于反应D C B A 432+=+，反应物A 的消耗速率表达式为dt dn V r A A 1-=-；反应产物C 的生成速率表达式为：dtdn V r C C 1= 4.反应动力学方程：定量描述反应速率与影响反应速率之间的关系式称为反应动力学方程。

大量的实验表明，均相反应的速率是反应物系的组成、温度和压力的函数。

5.阿累尼乌斯关系式为RT E C C e k k -=0，其中活化能反应了反应速率对温度变化的敏感程度。

6、半衰期：是指转化率从0变为50%所需时间为该反应的半衰期。

7、反应器的开发大致有下述三个任务：①根据化学反应动力学特性来选择合适的反应器型式；②结合动力学和反应器两方面特性来确定操作方式和优化操条件；③根据给定的产量对反应装置进行设计计算，确定反应器的几何尺寸并进行评价。

化学反应工程期末总结重点知识点归纳1、化学反应分类:(按相类分类)均相反应,非均相反应,(按操作分类)间歇操作,连续操作,半连续操作。

2、反应器分类:⑴ 管式反应器,一般长径比大于30⑵ 槽式反应器,一般高径比为1—3 ⑶ 塔式反应器,一般高径比在3—30之间;按传热条件分类:等温反应器,绝热反应器,非等温、非绝热反应器3、化学反应速率:4、化学反应动力学方程: 阿累尼乌斯关系:5、反应级数:m ,n :A ,B 组分的反应级数,m +n 为此反应的总级数。

如果反应级数与反应组份的化学计量系数相同,即m =a 并且n =b ,此反应可能是基元反应。

基元反应的总级数一般为1或2,极个别有3,没有大于3级的基元反应。

6、有如下基元反应过程,请写出各组分生成速率与浓度之间的关系。

7、动力学方程的方法:积分法、微分法8、化学反应器的设计基础:按混淆分类:间歇反应器,平推流反13s m mol d d 1--⋅=t V r ξ13B A c A s m mol --⋅=-n m c c k r RT Ek k -=ec0c 222A B C A C DB D E +↔+↔+↔222123422125622212342345656222222A A BC A CD B A B C B DE C A B C A C DD A C D B D EE B D Er k c c k c k c c k c r k c c k c k c c k c r k c c k c k c c k c r k c c k c k c c k c r k c c k c =-+-+=-+-+=--+=--+=-应器(理想置换反应器、活塞流反应器),全混流反应器9、间歇反应器的特点:①由于剧烈搅拌、混合,反应器内有效空间各位置的物料温度、浓度都相同;②由于一次加料,一次出料,反应过程没有加料、出料,所有物料在反应器停留时间相同,不存在不同停留时间物料的混合,即无返混现象;③出料组成与反应器内物料的最终组成相同;④为间歇操作,有辅助生产时间。

掌握换热式固定床催化反应器床层轴向温度的变化规律及其影响因素和利用热点（或冷点）的位置变动判断反应器操作工况。

了解换热式固定床催化反应器的设计优化问题，参数敏感性问题以及飞温和失控现象。

了解自热式固定床催化反应器的操作工况。

了解液化床催化反应器的主要结构及操作，两相理论的概念及床层中气泡行为。

了解实验室反应器的主要类型及其特点。

三、学时安排本科四年制《化学工程与工艺专业》适用（６４学时）第一章第二章第三章第四章第五章第六章第七章第八章第九章3 9 10 8 9 11 8 33返回第一章概述无论是化学工业还是冶金、石油炼制和能源加工等工业过程，均采用化学方法将原料加工成为有用的产品。

生产过程包括如下三个组成部分：图1.1 典型的化学加工过程第①和③两部分属于单元操作的研究范围；而②部分是化学反应工程的研究对象，是生产过程的核心。

上图为厂区夜景，点击可进入有更多介绍工厂及设备的图片第一节化学反应工程一、化学反应工程的研究对象化学反应工程是化学工程学科的一个重要分支，主要包括两个方面的内容，即反应动力学和反应器设计分析。

反应动力学--研究化学反应进行的机理和速率，以获得工业反应器设计与操作所需的动力学知识和信息，如反应模式、速率方程及反应活化能等其中速率方程可表示为：r=f（T、、P）（对于一定的反应物系）而言--随时间、空间变化其中，r为反应系统中某一组分的反应速率，代表浓度的矢量，P为系统的总压。

反应器设计分析--研究反应器内上述因素的变化规律，找出最优工况和适宜的反应器型式和尺寸。

注意：化学反应是研究反应本身的规律，与反应器内各局部的状况有关，而反应器总体的性态。

所以可以说反应动力学从点上着眼，而反应器的设计与分析则从面上（体上）着手。

二、化学反应的分类（反应工程学科）无论是自然界还是实际生产过程中，存在各种各样的化学反应，通常为了便于研究和应用，将化学反应进行分类。

下表中给出了常见的化学反应分类、方法和种类，一些可能同时属于两个或者更多的反应种类。
