一、概述在Solidworks中，零件特征圆周阵列是一种常见的操作，可以快速、准确地创建大量具有相似特征的零件。
特征圆周阵列可以用于创建复杂的零件几何形状，提高设计效率，减少重复劳动。
本文将详细介绍在Solidworks中如何使用特征圆周阵列功能创建方形零件。
二、特征圆周阵列的基本用法1. 打开Solidworks软件，并新建一个零件文件。
2. 在设计界面上创建一个方形的基础特征，可以是一个立方体或者一个平面。
3. 选择“特征”菜单下的“圆周阵列”命令。
4. 在弹出的属性窗口中，选择要重复的特征并指定阵列的参数，比如阵列的数量、旋转角度等。
5. 点击确定，即可生成特征圆周阵列。
三、特征圆周阵列的参数设置1. 数量：可以指定阵列中特征的数量，可以是任意整数。
2. 角度：可以指定特征在阵列中旋转的角度，可以是任意角度。
3. 缩放：可以指定特征在阵列中的缩放比例，可以根据需要进行调整。
4. 方向：可以指定阵列的旋转方向，可以是顺时针或者逆时针。
四、特征圆周阵列的应用实例以下是一个实际案例，展示了如何在Solidworks中使用特征圆周阵列功能创建方形零件。
1. 设计一个简单的方形零件，包括一个方形基础特征和一个圆柱形凸起特征。
2. 选择“特征”菜单下的“圆周阵列”命令。
3. 在属性窗口中，选择要重复的凸起特征，并指定阵列的参数，比如数量为4，角度为90度。
4. 点击确定，即可生成4个凸起特征，围绕基础特征呈正方形排列。
五、注意事项1. 在使用特征圆周阵列功能时，需要仔细考虑要重复的特征及其参数设置，以确保生成的零件符合设计要求。
2. 在创建特征圆周阵列时，需要注意选择合适的基础特征，以便更好地进行阵列操作。
六、总结特征圆周阵列是Solidworks中非常实用的功能之一，能够帮助工程师和设计师快速、准确地创建复杂的零件几何形状。
掌握特征圆周阵列的基本用法和参数设置，能够大大提高设计效率，减少重复劳动。
希望本文对大家在使用Solidworks创建方形零件时有所帮助。
solidworks中随形变化阵列的要点及注意
事项
Solidworks中的随形变化阵列（SketchDrivenPattern）是一种功能强大的特征，它可以在零件或装配体中快速创建并复制多个特征或组件。
以下是在使用随形变化阵列时需要注意的要点和注意事项：
1.准备好原始图形：在创建随形变化阵列之前，需要准备好用于生成模式的原始图形。
这个图形可以是任何尺寸和形状的草图，但必须是完全定义的。
2.定义阵列方向：确定随形变化阵列的方向。
在Solidworks中，你可以选择水平、垂直或任意方向作为阵列方向。
3.定义阵列范围：选择随形变化阵列的数量和间距。
你可以根据需要增加或减少阵列数量，并调整阵列之间的距离。
4.指定随形变化草图：选择原始图形，并将其作为随形变化阵列的草图。
在选择草图时，确保草图中的所有要素都已经完全定义。
5.检查特征：在创建随形变化阵列之前，建议你检查原始特征是否已经正确定义。
确保你已经按照要求指定了每个特征的尺寸和限制条件。
6.注意边界条件：当使用随形变化阵列时，一些特征可能会受到边界条件的限制。
请确保你已经正确定义了边界条件，以确保随形变化阵列可以正确应用到整个模型中。
总之，在使用Solidworks中的随形变化阵列时，需要仔细考虑阵列方向、范围和草图等因素，以确保阵列生成后，所有特征都能够正确定义和应用到整个模型中。
1/ 1。
SolidWorks的随形变化阵列使用过SolidWorks软件的朋友应该都知道，在SolidWorks里面的阵列功能是非常的强大的，其中包括有：线性阵列、圆周阵列、曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列和镜象等阵列的方法，为设计者提供了十分方便的工具。
在这里我就想给大家介绍一种相对来说比较特殊的阵列方法，那就是线性阵列中的随形变化阵列。

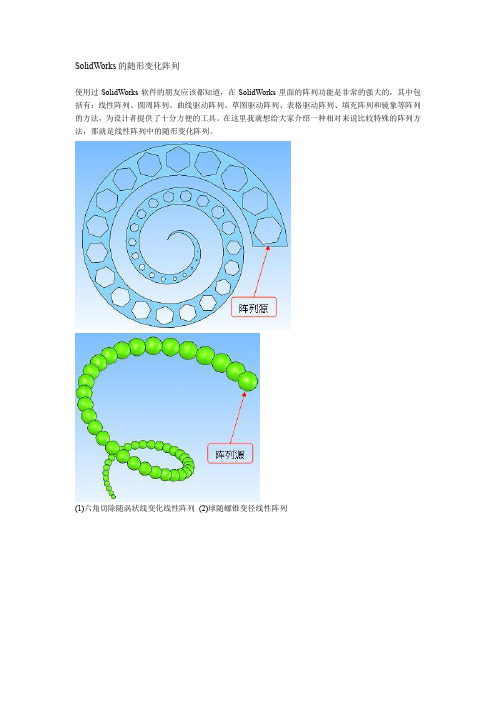

(1)六角切除随涡状线变化线性阵列(2)球随螺锥变径线性阵列(3)螺锥变径立体线性阵列图1 随形变化例子请允许我用一个简单的例子来说明一下线性阵列里的随形变化的基本特点，在图2我们可以看到，由左边的阵列源得到的线性阵列，它们是随着一定的形状有规律地变化的，阵列出来的特征跟基体的侧边始终保持一个距离。
阵列源随形变化阵列图2下面我们来看一下是怎样去实现随形变化阵列的。
首先，建立阵列源特征，与一般特征有别的是，它需要有（如图3所示）：1.定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。
2.一般的线性阵列都是以一些基准轴或者边线来定义方向的，但是随形变化阵列需要一个线性尺寸作为阵列的参考方向，这是它的特别之处。
图3 草图点击线性阵列，在方向的选择框中选择图示的尺寸作为方向，我们可以观察到，在该线性阵列的选项中，“随形变化”的选项显示可选的状态（只有阵列方向的参考是尺寸它才会显示可选），接着把它钩选，阵列的间距为1.00in，阵列的数量为10，在设计数中选择要阵列的特征为之前所建立的拉伸切除特征，最后点击确定就完成了。
SolidWorks的随形变化阵列-2图4 随形变化阵列操作由图5，我们可以观察到，在阵列的方向上，阵列出来各个切除的位置里基体上侧边线的距离是根据定义方向的尺寸0.25in和阵列的间距1.00in有规律地累加起来的。
并且各个切除到两侧边线的距离始终保持0.45in，维持了随形变化中的“形”。
图 5 阵列的结果那么这样的一个简单的随形变化阵列就完成了。
solidworks随形阵列涡状线1.引言1.1 概述概述部分的内容：引言部分是文章的开端，需要对solidworks随形阵列涡状线的主要内容和研究背景进行简要介绍。
我们知道，SolidWorks是一款非常流行的计算机辅助设计（CAD）软件，广泛应用于各种工程领域。
而随形阵列涡状线是指通过SolidWorks 软件中的随形阵列功能，实现的一种特殊的曲线形式。
随形阵列涡状线作为SolidWorks中的一项重要特性，具有广泛的应用价值。
它能够模拟出自然界中的涡旋形状，如旋涡、漩涡等，能够用于制作各种有趣独特的产品和构件。
在工程设计中，随形阵列涡状线能够增加产品的美感和吸引力，提升产品的视觉效果。
本文将从SolidWorks软件的介绍开始，重点介绍随形阵列的概念和应用。
通过本文的阅读，读者将能够了解SolidWorks软件的基本特性和功能，以及如何使用随形阵列涡状线来设计出独特的产品。
此外，本文还将对随形阵列涡状线的应用前景进行展望，分析其在未来的发展方向和可能的创新应用。
总之，本文旨在全面介绍SolidWorks软件中的随形阵列涡状线的概念和应用，为读者提供了解和掌握该功能的基础知识，并展望其在工程设计领域的发展前景。
在接下来的正文部分，我们将详细介绍SolidWorks 软件的特点和使用方法，以及随形阵列涡状线的具体概念和实际应用案例。
通过本文的阅读，读者将能够更好地理解和运用这一功能，为自己的工程设计创新提供更多可能性。
文章结构是指文章按照一定的层次和逻辑顺序组织起来的形式。
本文的结构可以分为引言、正文和结论三个主要部分。
引言部分主要包括概述、文章结构和目的三个方面。
1.概述：在这一部分，可以简要介绍SolidWorks软件的特点和应用领域，以及随形阵列的概念和涡状线的基本原理。
可以阐述SolidWorks在工程设计和制造中的重要性，以及随形阵列涡状线在实际应用中的潜在价值。
2.文章结构：这一部分主要是对整篇文章的结构进行说明。
SolidWorks怎么使用阵列
优质首发SolidWorks怎么使用阵列
小傑 5092次浏览 2017.07.26
SolidWorks是我们常用的三维制图软件，有时候我们使用SolidWorks的时候会遇到一些比较规则的图形，但是又比较多的情况，比如说一块板上有上百个孔，这些孔一个一个去画肯定是费时费力，这个时候可以用到阵列，怎么使用阵列呢？
开启分步阅读模式
操作方法
01
先打开SolidWorks三维制图软件。
在命令栏里选择新建。
02
之后选择零件。
03
进入到零件制图界面之后，我们选择草图绘制。
04
然后我们随便选择一个基准面。
选择正视于。
05
接下来我们举个简单的例子，以圆周阵列为例，我们先在命令栏里选择圆命令。
06
然后在图上随便画一个圆，之后选择特征里的拉伸凸台。
07
拉伸完成后，选择一个圆盘的表面，然后在草图绘制里选择3D草图。
08
接着选择圆命令，在圆盘上画一个圆。
09
圆画好之后，选择特征里的拉伸切除，将圆挖掉，就是打一个孔。
10
接下来我们选中阵列里的圆周阵列。
11
阵列特征选择圆孔，阵列方向选择圆面，然后确定圆的个数和排列角度。
12
之后确定圆周阵列就完成了，除了圆周阵列还有其他的很多阵列，方法都是一样的，如果是不规则的排列，用阵列是没办法做的，只能一个一个画了。
本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。
尤其涉及您或第三方利益等事项，请咨询专业人士处理。
使用过SolidWorks软件的朋友应该都知道，在SolidWorks里面的阵列功能是非常的强大的，其中包括有：线性阵列、圆周阵列、曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列和镜象等阵列的方法，为设计者提供了十分方便的工具。
在这里我就想给大家介绍一种相对来说比较特殊的阵列方法，那就是线性阵列中的随形变化阵列。
图1、图2是随形变化的例子。
图1 球随螺锥变径线性阵列图2 螺锥变径立体线性阵列下面用一个简单的例子来说明一下线性阵列里的随形变化的基本特点，在下图3、图4中我们可以看到，由图3的阵列源得到的线性阵列图4，它们是随着一定的形状有规律地变化的，阵列出来的特征跟基体的侧边始终保持一个距离。
图3 阵列源随形变化阵列其使用起来非常的巧妙和灵活，有简单的也有复杂的，简单的只需要几步就可完成了，复杂的需要考虑的东西多一点，SolidWorks随形变化阵列的实现方法分别介绍了简单、复杂的随形阵列的实现步骤和方法。
图4 随形变化阵列那么怎样实现随形变化阵列呢？首先，建立阵列源特征，与一般特征有别的是，它需要有(如图5所示)：1.定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。
2.一般的线性阵列都是以一些基准轴或者边线来定义方向的，但是随形变化阵列需要一个线性尺寸作为阵列的参考方向，这是它的特别之处。
图5 草图点击线性阵列，在方向的选择框中选择图示的尺寸作为方向，我们可以观察到，在该线性阵列的选项中，“随形变化”的选项显示可选的状态(只有阵列方向的参考是尺寸它才会显示可选)，接着把它钩选，阵列的间·列的数量为10，在设计数中选择要阵列的特征为之前所建立的拉伸切除特征，最后点击确定就完成了。
图6 随形变化阵列操作由图7，我们可以观察到，在阵列的方向上，阵列出来各个切除的位置里基体上侧边线的距离是根据定义方向的尺寸0.25in和阵列的间距1.00in有规律地累加起来的。
solidworks随形变化阵列的实现方法
在solidworks中，随形变化阵列是一种非常常用的功能。
它可以在一个轴向上创建一系列随着轴向变化而变化的元素，这些元素可以是点、线、面、实体等。
实现这种功能需要以下几个步骤：
1. 创建轴线：在solidworks中，首先需要创建一个轴线，这个轴线将成为随形变化阵列的轴。
可以使用直线、曲线等工具创建轴线，也可以通过导入外部数据的方式创建。
2. 创建随形变化阵列：在创建轴线之后，可以使用“随形变化阵列”工具创建随形变化阵列。
在弹出的对话框中，需要选择要进行随形变化的元素，并设置合适的参数，如变化方式、元素数目等。
3. 调整参数：创建随形变化阵列后，可以通过调整参数来改变阵列效果。
比如可以调整元素间距、元素大小、元素旋转角度等参数来达到理想的效果。
4. 修改元素：如果需要修改随形变化阵列中的某个元素，可以直接对该元素进行编辑。
修改完毕后，整个阵列会自动更新。
总的来说，solidworks中的随形变化阵列是一种非常有用的功能，可以帮助用户快速创建复杂的几何形状。
通过以上几个步骤，可以轻松实现随形变化阵列，并且可以根据需要进行调整和修改。
