高强混凝土配合比设计方法与例题

格式：docx
大小：131.31 KB
文档页数：15

下载文档原格式

/ 15

C60高强混凝土配合比设计

C60高强混凝土配合比设计目前我公司承接某大厦C60混凝土，他要求混凝土具有高强、高密实度、低渗透性、及耐久性并具有高工作性等特性。

为了满足C60混凝土各种要求我们对C60混凝土进行了配合比设计。

一、原材料1、原材料不同的混凝土其强度高低差异很大。

而对于高强度混凝土来说，影响强度的因素比普通混凝土更为复杂，经过严格筛选配制C60高强高性能混凝土实际选用原材料如下：（1）水泥是影响混凝土强度的主要因素。

配制高强度混凝土，一般宜优先选取旋窑生产的强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。

细度不宜过高，否则会造成水化热过大，导致混凝土内部产生裂缝，减低混凝土后期强度和耐久性。

经过筛选水泥选用三种水泥进行强度和外加剂适应性等试验，根据水泥强度及与外加剂的适应最终选用三P.O52.5水泥。

（2）矿物掺合料：混凝土掺加一到两种矿物掺合料，有利于混凝土施工和易性，又有利于混凝土的密实性而提高强度，有利于混凝土后期强度提高。

结合本地材料特性，选用选用徐州电厂I及粉煤灰及日钢集团的S95矿粉。

（3）砂。

选用山东青云河砂，细度模数在2.6～3.1之间的中粗砂，含泥量不大于1.3%，且没有泥块，0.315mm筛孔的通过量少于12%，适合混凝土泵送，质量稳定。

（4）粗集料选择质地坚硬未风化的山东生产玄武岩碎石，其表面粗糙、多棱角，这样提高了混凝土的粘结性能，从而提高了混凝土的抗压强度，针片状含量非常小，压碎指标值不大于7%，含泥量不大于0.5%，不含泥块。

采用二级配最大粒径不超过25mm。

（5）外加剂。

选用两种聚羧酸外加剂进行试验筛选，南京博特PCA聚羧酸高效减水剂，掺量1.5%，减水率在25%以上，可大幅降低混凝土的单方用水量，不仅能增加混凝土拌和物的流动性，保持混凝土坍落度损失功能好，而且能大幅度地提高混凝土的强度。

（６）拌和水。

配制C60高强高性能混凝土的用水，采用饮用水，二、混凝土配合比设计合理混凝土的配合比，既要能满足混凝土的强度又要保证混凝土粘聚性、流动性要好要便于混凝土施工，混凝土配合比设计实际上就是对各种原材料在单位体积内的用量进行计算和掺配。

混凝土配合比设计例题

10
(9)试验室配合比
水泥∶砂∶石=5.73∶8.99∶19.10=1∶1.57∶3.33 W/C=0.49 则调整后1m3 mC=5.73/(5.73+8.99+19.10+2.84)×2380=372kg mS=1.57×372=584kg mG=3.33×372=1239kg mW=0.49×372=182kg
fcu,o=fcu,k+1.645σ =20+8.2 =28.2(MPa) (2)确定水灰比(W/C)
①利用强度经验公式计算水灰比：
f cu ,v
C
0.48
fce
( W
0.33)
W 0.49 C
②复核耐久性查表规定最大水灰比为0.65，
因此W/C=0.49满足耐久性要求。
4
(3)确定用水量(mW0) 此题要求施工坍落度为35~50mm，卵石最大粒
16
查表4—7(P52)，最小水泥用量为260 kg，所以应取mc0=368kg。 5．确定砂率查表，βs=33％。
6．计算砂石用量 (1)质量法假定混凝土表观密度mcp=2 400 kg／m3， mc0+ms0+mg0+mw0=mcp
17
混凝土计算配合比为： mc0:mw0:ms0:mgo=368：195：606：1 217 =1：O．53：1．65：3．31 (2)体积法
mco mGo mSo mWo 10 1000 c oG oS W
S 解得
mSo mSo mGo
mSO=599kg mGO=1273kg
6
②按质量法：强度等级C20的混凝土，取混凝土拌合物计算表观密度m′CP=2400kg/m3，
mco mGo mSo mWo mC P

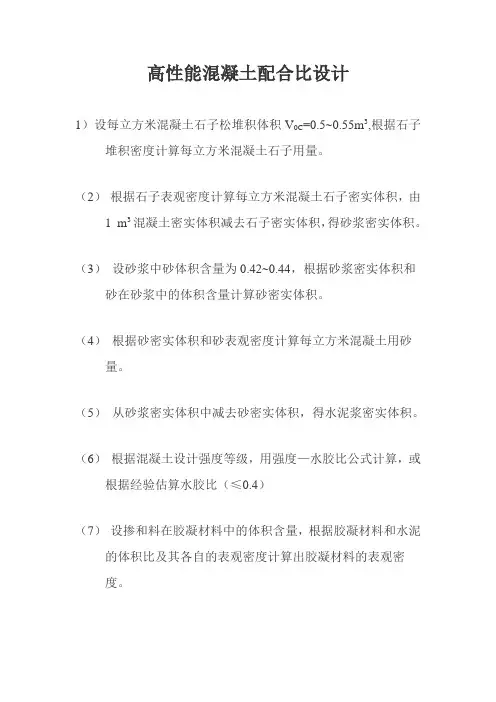

高性能混凝土配合比设计

高性能混凝土配合比设计1）设每立方米混凝土石子松堆积体积V0C=0.5~0.55m3,根据石子堆积密度计算每立方米混凝土石子用量。

（2）根据石子表观密度计算每立方米混凝土石子密实体积，由1 m3混凝土密实体积减去石子密实体积，得砂浆密实体积。

（3）设砂浆中砂体积含量为0.42~0.44，根据砂浆密实体积和砂在砂浆中的体积含量计算砂密实体积。

（4）根据砂密实体积和砂表观密度计算每立方米混凝土用砂量。

（5）从砂浆密实体积中减去砂密实体积，得水泥浆密实体积。

（6）根据混凝土设计强度等级，用强度—水胶比公式计算，或根据经验估算水胶比（≤0.4）（7）设掺和料在胶凝材料中的体积含量，根据胶凝材料和水泥的体积比及其各自的表观密度计算出胶凝材料的表观密度。

（8）由胶凝材料的表观密度、水胶比计算水和胶凝材料体积比，再根据水泥浆体积分别求出胶凝材料河水的体积，在计算胶凝材料总量。

（9）根据胶凝材料体积和掺和料的体积含量（根据国外资料和我国的研究结果，宜选用30%~60%）及各自的表观密度，分别求出每m3混凝土中掺和料和水泥用量。

（10）按照上述步骤和要求，计算几组配合比进行试配，评价其施工性，并检验其强度。

选择其中符合要求的配合比。

若实测混凝土表观密度值与计算的表观密度值之差的绝对值超过2%，应用校正系数对配合比进行调整。

1、配合比设计实例(1)已知：混凝土设计强度等级C30，浇筑部位为400 mm 厚基础底板，石子堆积密度r0g=1520㎏/m3，表观密度r g=2740㎏/m3;砂子表观密度r s=2560㎏/m3，水泥表观密度r c=3000㎏/m3;粉煤灰表观密度2000㎏/m3。

(2)主要参数设定：每m3混凝土中石子的松散堆积体积为0.55 m3；砂浆中砂体积含量为43%；水胶比为0.4；粉煤灰掺量为45%。

(3)计算，根据设定的每m3混凝土中石子松堆积和石子堆积密度计算石子用量G=1520×0.55=836㎏，石子密实体积V C= 836/2740=0.305m3，砂浆密实体积V m=1-0.305=0.695 m3.(4)根据砂浆密实体积V s=0.695×0.43=0.299m3，根据砂密实体积计算每m3混凝土中砂用量S=0.299×2560=765㎏。

高强混凝土配合比设计方法及例题

高强(C60)混凝土配合比设计方法[1]基本特点：1）每立方米混凝土胶凝材料质量480±20kg；2）水泥用量不低于42.5级，每立方米水泥质量不超过400kg；3）砂率0.38~0.40，砂率尽量选小些，以降低粘度；4）使用掺合料取代部分水泥，宜矿渣（10%~20%）与粉煤灰（10%~15%）复掺；5）优先选用聚羧酸减水剂，并复配有相容性良好缓凝剂与消泡剂；6）粗骨料粒径不应大于31.5mm，如果强度等级大于C60，其最大粒径不应大于25mm；7）粗骨料的针片状含量不宜大于5.0%；8）粗骨料的含泥量不应大于0.5%，泥块含量不宜大于0.2%；9）细骨料的细度模数宜大于2.6；10）细骨料含泥量不应大于2.0%，泥块含量不应大于0.5%。

3 基本规定3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。

混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。

3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。

3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。

3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。

表3.0.4 混凝土的最小胶凝材料用量3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。

钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-2的规定。

表3.0.5-1钢筋混凝土中矿物掺合料最大掺量注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。

混凝土配合比习题加答案

混凝土配合比习题加答案混凝土配合比习题加答案混凝土是一种常用的建筑材料，广泛应用于各种建筑工程中。

混凝土的质量和性能取决于配合比的合理与否。

配合比是指水泥、砂子、石子和水的比例关系。

在实际工程中，确定合适的配合比非常重要。

下面将给出一些混凝土配合比的习题，并附上答案供读者参考。

习题一：根据设计要求，某工程需要使用C30的混凝土，试根据以下条件确定配合比：1. 水泥强度等级：P.O 42.52. 砂子和石子的最大粒径分别为5mm和20mm3. 水灰比：0.454. 砂子的含水率：3%5. 混凝土的收缩率：0.2%答案一：1. 确定水泥用量：根据设计要求，C30混凝土的抗压强度为30MPa，根据水泥强度等级为P.O 42.5，查表可知，P.O 42.5的28天抗压强度为42.5MPa。

根据抗压强度的比例关系，可得到水泥用量为：30 / 42.5 = 0.712. 确定砂子和石子的用量：根据最大粒径和含水率，可得到砂子和石子的有效用量为：砂子用量 = 1 - 含水率 = 1 - 0.03 = 0.97石子用量 = 1 - 含水率 = 1 - 0.03 = 0.973. 确定水的用量：水的用量根据水灰比和水泥用量可得到：水用量 = 水灰比× 水泥用量= 0.45 × 0.71 = 0.324. 确定混凝土的收缩率：混凝土的收缩率根据设计要求可得到。

综上所述，该工程的配合比为：水泥：砂子：石子：水 = 0.71：0.97：0.97：0.32习题二：某工程需要使用C40的混凝土，试根据以下条件确定配合比：1. 水泥强度等级：P.O 42.52. 砂子和石子的最大粒径分别为3mm和15mm3. 水灰比：0.44. 砂子的含水率：2%5. 混凝土的收缩率：0.15%答案二：1. 确定水泥用量：根据设计要求，C40混凝土的抗压强度为40MPa，根据水泥强度等级为P.O 42.5，查表可知，P.O 42.5的28天抗压强度为42.5MPa。

混凝土的配合比设计实例及作业汇总

因无统计资料时，σ按下表取用。取σ =5
混凝土等级标准差σ/MPa
低于C20 C20~C35
4.0
5.0
高于C35 6.0
fcu,0 25 1.645*5 33.225
2.求水灰比（混凝土强度等级小于C60）
W /C
Hale Waihona Puke a • fcefcu,0 a •b • fce
➢fce：水泥28d抗压强度实测值，也可根据3d强度或快测强度推定，还可由 fce c • fce,g 确定。γc（富余系数），fce,g(水泥强度等级)。
混凝土配合比设计实例
➢某工程现浇钢筋混凝土梁，该梁不受风雪影响，设计强度等级为C25，施工塌落度要求30～50mm，施工单位无历史统计资料，所用材料为水泥42.5级普通硅酸盐水泥，无实测强度。石子最大粒径为40mm ➢试求计算配合比
求解过程如下： 1.计算配置强度fcu,0
fcu,0 fcu,k 1.645
➢计算出来的水灰比不应该大于P81表5.11中规定的最大水灰比。因此取W/C=0.60
3.选取用水量。
塑性混凝土的用水量（㎏/m3）
➢根据施工塌落度要求30～50mm，石子最大粒径为40mm，查表得单位用水量为175kg
4.计算水泥用量
mc0
mw0 W /C
175 0.6
270kg
查P81表5.11中的最小水泥用量要求为260kg ，满足要求。
s
ms0 mg0 ms0
100%
代入公式得：
解得：
270 mg0 ms0 175 2400
ms 0
100% 38%
mg 0 ms0
mg0 1212.1kg(石子) ms0 742.9kg（砂子）

高强混凝土的配合比设计

高强混凝土的配合比设计一高强混凝土的概念一般认为，强度等级不低于C60的混凝土即为高墙混凝土。

由于这类混凝土有别于C60以下的普通混凝土，其原材料选择和施工质量控制更为严格，而且受压破坏表现出更大脆性，因而在结构计算和构造方法上与普通混凝土也有所差别。

通常还将强度大于C60的混凝土称为超高强混凝土。

二原材料1.水泥因选用质量稳定强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。

2.骨料细骨料的细度模数宜大于2.6，含泥量不应大于2.0%，泥块含量不应大于0.5%，其他质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。

对强度等级为C60级的混凝土，其粗骨料的最大粒径不应大于31.5 mm，对强度等级高于C60级的混凝土，其粗骨料的最大粒径不应大于25 mm；针片状含量不宜大于5.0%，含泥量不应大于0.5%，泥块含量不宜大于0.2%，其它质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。

3.高效减水剂高效减水剂减水效果显著，可降低水灰比，并大为改善工作性。

但是在选用减水剂时必须注意与水泥的适应性问题。

4.活性掺合料活性掺合料主要有粒化高炉矿渣粉煤灰硅灰等。

这些活性掺合料的掺入与水泥的水化产物发生二次水化反应生成具有水硬性的胶凝物质，填充在水泥石以及过渡区的空隙内，起到强化过渡区改善水泥石结构提高密实度的作用。

三.配合比设计高强度混凝土配合比的计算方法和步骤见本指南《混凝土配制强度的确定》外，还需符合下列规定：1. 基准配合比中的水灰比，可根据现有实验资料选取。

2. 配制高强度混凝土所选用砂率及采用的外加剂和矿物掺合料的品种掺量，应通过实验确定。

3. 高强度混凝土的水泥用量不应大于550kg/m3,水泥和矿物掺合料的总量不应大于600kg/m3。

4. 高强度混凝土配合比施配于确定时，当采用三个不同的配合比进行混凝土强度实验时，其中一个应为基准配合比，另外两个配合比的水灰比，应在基准配合比的基础上增加和减少0.02-0.03。

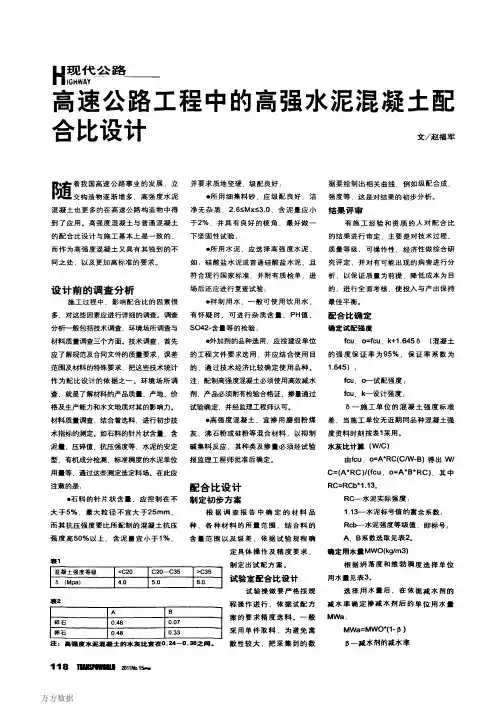

高速公路工程中的高强水泥混凝土配合比设计

寰１
场后还应进行复查试验：・拌制用水．一般可使用饮用水．有怀疑时．可进行杂质含量、ＰＨ值、Ｓ０４２－含量等的检验：．夕卜力口剂的品种选用．应按建设单位的工程文件要求选用，并应结合使用目的．通过技术经济比较确定使用品种。注：配制高强度混凝土必须使用高效减水剂，产品必须附有检验合格证．掺量通过试验确定．并经监理工程师认可。・高强度混凝土．宜掺用磨细粉煤灰，沸石粉或硅粉等混合材料．以抑制碱集料反应，其种类及掺量必须经试验报监理工程师批准后确定。
Ｏ一减水剂的减水率
万方数据
簟位水泥用量ＭＣＯ（ｋｇ／ｍ３）用掺减水剂后的单位用水量ＭＷａ计算：ＭＣＯ＝ＭＷａ。Ｃ，Ｗ校核满足耐久性的最小水泥用量。注：所用水泥重量不宜超过５００ｋｇ／ｍ３．水泥与混合材料的总重量不超过５５０－６００ｋｇ／ｍ３．粉煤灰掺量不宜超过胶结料的３０％．沸石粉不超过１０％．硅粉不超过８—１０％。确定砂率￥Ｓ砂率推荐见表４。计算粗、细集料用量
施工过程中，影响配合比的因素很多，对这些因素应进行详细的调查。调查分析一般包括技术调查、环境场所调查与材料质量调查三个方面。技术调查，首先应了解规范及合同文件的质量要求．误差范围及材料的特殊要求．把这些技术统计作为配比设计的依据之一。环境场所调查．就是了懈材料的产品质量、产地，价格及生产能力和水文地质对其的影响力。材料质量调查，结合着选料，进行初步技术指标的测定。如石料的针片状含量．含泥量、压碎值、抗压强度等．水泥的安定型．有机成分检测．标准稠度的水泥单位用量等．通过这些测定选定料场。在此应注意的是：・石料的针片状含量．应控制在不大于５％．最大粒径不宜大于２５ｍｍ．而其抗压强度要比所配制的混凝土抗压强度高５０％以上．含泥量宜小于１％．

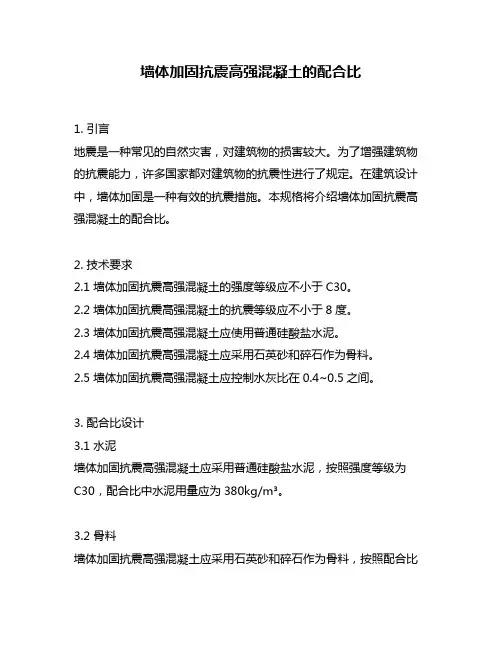

墙体加固抗震高强混凝土的配合比

墙体加固抗震高强混凝土的配合比1. 引言地震是一种常见的自然灾害，对建筑物的损害较大。

为了增强建筑物的抗震能力，许多国家都对建筑物的抗震性进行了规定。

在建筑设计中，墙体加固是一种有效的抗震措施。

本规格将介绍墙体加固抗震高强混凝土的配合比。

2. 技术要求2.1 墙体加固抗震高强混凝土的强度等级应不小于C30。

2.2 墙体加固抗震高强混凝土的抗震等级应不小于8度。

2.3 墙体加固抗震高强混凝土应使用普通硅酸盐水泥。

2.4 墙体加固抗震高强混凝土应采用石英砂和碎石作为骨料。

2.5 墙体加固抗震高强混凝土应控制水灰比在0.4~0.5之间。

3. 配合比设计3.1 水泥墙体加固抗震高强混凝土应采用普通硅酸盐水泥，按照强度等级为C30，配合比中水泥用量应为380kg/m³。

3.2 骨料墙体加固抗震高强混凝土应采用石英砂和碎石作为骨料，按照配合比中骨料总用量应为1350kg/m³。

其中石英砂用量应为850kg/m³，碎石用量应为500kg/m³。

3.3 水墙体加固抗震高强混凝土应采用清洁、无色、无味、无毒的自来水，按照配合比中水用量应为190kg/m³。

3.4 掺合料墙体加固抗震高强混凝土中应添加高效减水剂，按照配合比中高效减水剂用量应为2.5kg/m³。

4. 配合比计算按照上述配合比设计，可得到墙体加固抗震高强混凝土的配合比如下：水泥：380kg/m³石英砂：850kg/m³碎石：500kg/m³水：190kg/m³高效减水剂：2.5kg/m³5. 施工要求5.1 墙体加固抗震高强混凝土的浇筑应按照设计要求进行，避免出现浇筑不均匀或漏浆现象。

5.2 在墙体加固抗震高强混凝土的施工过程中，应注意掌握施工温度和湿度，施工时应保持良好的通风状态。

5.3 为了保证墙体加固抗震高强混凝土的强度和抗震性能，应在浇筑后进行养护，养护时间应不少于14天。

混凝土配合比设计例题演示文稿

第十页，共55页。
水泥 5.46+5.46×5%=5.73kg
砂 8.99kg 石 19.10kg
水 2.70+2.70×5%=2.84kg
并测得每立方米拌合物质量为 mCP=2380kg/m3
②强度调整方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调整。
第十一页，共55页。
n表4—23混凝土的实验室配合比单位：kg
材料名称
水泥水
砂
石子
每立方米混
365
197
607
1 238
凝土的用量
第二十七页，共55页。
(三)施工配合比水泥：m’c=365 kg 砂：m’s=607+607×0．02=619 kg 石子：
m’g=1 238+1 238×0．01=1 250 kg
混凝土，其材料用量为：水泥：0．015×368=5．52 kg 水：0.015×195=2．93 kg 砂：0.015×599=8．99 kg
第二十一页，共55页。
石子：0．015×1 223=18．35 kg ’ 按上述用量称量并搅拌均匀，做坍落度试验，测得坍落度
为20 mm。
保持水灰比不变，增加用水量及水泥用量各4％，即用水量增加到3．08 kg，水泥用量增加到5·81 kg，测得坍落度为30 mm，粘聚性、保水性均良好。
第三十页，共55页。
【解】：初步计算配合比的计算
⑴ 确定配制强度（fcu,o）
fcu,o ＝ fcu,k+1.645σ＝20＋1.645×4.5=27.4
Mpa
⑵确定水灰比（WW/C）
a • f ce
C
f cu,0 a • b • f ce

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3 基本规定3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。

3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规》GB50010的规定。

3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。

表3.0.4 混凝土的最小胶凝材料用量3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。

钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。

表3.0.5-2 预应力钢筋混凝土中矿物掺合料最大掺量②在复合掺合料中，各组分的掺量不宜超过单掺时的最大掺量。

3.0.6 混凝土拌合物中水溶性氯离子最大含量应符合表3.0.6的要求。

混凝土拌合物中水溶性氯离子含量应按照现行行业标准《水运工程混凝土试验规程》JTJ 270中混凝土拌合物中氯离子含量的快速测定方法进行测定。

表3.0.6 混凝土拌合物中水溶性氯离子最大含量3.0.7 长期处于潮湿或水位变动的寒冷和严寒环境、以及盐冻环境的混凝土应掺用引气剂。

引气剂掺量应根据混凝土含气量要求经试验确定；掺用引气剂的混凝土最小含气量应符合表3.0.7的规定，最大不宜超过7.0%。

表 3.0.7 掺用引气剂的混凝土最小含气量注：含气量为气体占混凝土体积的百分比。

3.0.8 对于有预防混凝土碱骨料反应设计要求的工程，混凝土中最大碱含量不应大于3.0kg/m3，并宜掺用适量粉煤灰等矿物掺合料；对于矿物掺合料碱含量，粉煤灰碱含量可取实测值的1/6，粒化高炉矿渣粉碱含量可取实测值的1/2。

3.0.8混凝土耐久性设计[2]限制每立方米混凝土中胶凝材料的最低和最高用量，尽可能减水硅酸酸盐水泥用量。

除此之外，还应保证混凝土施工质量。

即要混凝土搅拌搅拌均匀、浇捣密实、加强养护，避免产生次生裂缝。

[2]注：氯化物环境（Ⅲ和Ⅳ）对混凝土材料也有一定腐蚀作用，但主要是引起钢筋的严重锈蚀。

反复冻融（Ⅱ）和其它化学介质对混凝土的冻蚀和腐蚀，也会间接促进钢筋锈蚀，有的并能直接引起钢筋锈蚀，但主要是对混凝土的损伤和破坏。

标准[3]对混凝土的最低强度等级、最大水胶比和每立方米混凝土胶凝材料最小用量作了如下规定：[3]-3注：1、对于氯盐环境（Ⅲ-D和Ⅳ-D），这一混凝土最大水胶比0.45宜降为0.40。

2、引气混凝土的最低强度等级与最大水胶比可按降低一个环境等级采用。

3、表中胶凝材料最小用量与骨料最大粒径约为20mm的混凝土相对应，当最大粒径较小或较大时需适当增减胶凝材料用量。

4、对于冻融和化学腐蚀环境下的薄壁构件，其水胶比宜适当低于表中对应的数值。

4 混凝土配制强度的确定4.0.1 混凝土配制强度应按下列规定确定：1．当混凝土的设计强度等级小于C60时，配制强度应按下式计算：cu,0cu,k 1.645f f σ≥+(4.0.1-1)式中，f cu,o —混凝土配制强度，MPa ；f cu,k —混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值，MPa ； σ—混凝土强度标准差，MPa 。

2．当设计强度等级大于或等于C60时，配制强度应按下式计算：cu,0cu,k 1.15f f ≥(4.0.1-2)4.0.2 混凝土强度标准差应按照下列规定确定：1．当具有近1个月～3个月的同一品种、同一强度等级混凝土的强度资料时，其混凝土强度标准差σ应按下式计算：σ=(4.0.2)式中，f cu ,i —第i 组的试件强度，MPa ；m fcu —n 组试件的强度平均值，MPa ； n —试件组数，n 值应大于或者等于30。

对于强度等级不大于C30的混凝土：当σ计算值不小于3.0MPa 时，应按照计算结果取值；当σ计算值小于3.0MPa 时，σ应取3.0MPa 。

对于强度等级大于C30且不大于C60的混凝土：当σ计算值不小于4.0MPa 时，应按照计算结果取值；当σ计算值小于4.0MPa 时，σ应取4.0MPa 。

2．当没有近期的同一品种、同一强度等级混凝土强度资料时，其强度标准差σ可按表4.0.2取值。

表4.0.2 标准差σ值 (MPa)5 混凝土配合比计算5.1 水胶比5.1.1 混凝土强度等级小于C60等级时，混凝土水胶比宜按下式计算：a bcu,0a b b/f W B f f ααα⋅=+⋅⋅(5.1.1)式中：W /B －混凝土水胶比；a 、b —回归系数，按规程5.1.2条的规定取值；f b —胶凝材料（水泥与矿物掺合料按使用比例混合）28d 胶砂强度（MPa ），可实测，试验方法应按现行国家标准《水泥胶砂强度检验方法（ISO 法）》GB/T 17671执行；也可按本规程5.1.3条确定。

5.1.2 回归系数（αa 、αb ）宜按下列规定确定：1．根据工程所使用的原材料，通过试验建立的水胶比与混凝土强度关系式来确定； 2．当不具备上述试验统计资料时，可按表5.1.2采用。

表 5.1.1 回归系数(α粗骨料品种系数碎石卵石 αa 0.53 0.49 αb0.200.135.1.3 当胶凝材料28d 胶砂抗压强度值(f b )无实测值时，可按下式计算：b f s ce f f γγ=⋅⋅(5.1. 2)式中：f 、s —粉煤灰影响系数和粒化高炉矿渣粉影响系数，可按表5.1.2选用；f ce —水泥28d 胶砂抗压强度，MPa ，可实测，也可按本规程第5.1.4条规定。

表5.1.2 粉煤灰影响系数γ 掺量（%）种类粉煤灰影响系数γf粒化高炉矿渣粉影响系数γs0 1.00 1.00 10 0.85～0.95 1.00 20 0.75～0.85 0.95～1.00 30 0.65～0.75 0.90～1.00 40 0.55～0.650.80～0.90 50-0.70～0.85注：1 采用Ⅰ级、Ⅱ级粉煤灰宜取上限值；2 采用S75级粒化高炉矿渣粉宜取下限值，采用S95级粒化高炉矿渣粉宜取上限值，采用S105级粒化高炉矿渣粉可取上限值加0.05。

3 当超出表中的掺量时，粉煤灰和粒化高炉矿渣粉影响系数应经试验确定。

5.1.4 当水泥28d 胶砂抗压强度（f ce ）无实测值时，可按下式计算：ce c ce,g f f γ=⋅(5.1.3)式中：c —水泥强度等级值的富余系数，可按这际统计资料确定；当缺乏实际统计资料时，也可按表5.1.3选用。

f ce,g —水泥强度等级，MPa 。

表5.1.3 水泥强度等级值的富余系数 (水泥强度等级值 32.5 42.5 52.5 富余系数1.121.161.105.2 用水量和外加剂用量5.2.1 每立方米干硬性或塑性混凝土的用水量（m wo ）应符合下列规定：1．混凝土水胶比在0.40～0.80围时，可按表5.2.1-1和表5.2.1-2选取； 2．混凝土水胶比小于0.40时，可通过试验确定。

表 5.2.1-1 干硬性混凝土的用水量（kg/m 3）拌合物稠度卵石最大公称粒径（mm ）碎石最大粒径（mm ）项目指标10.0 20.0 40.0 16.0 20.0 40.0 维勃稠度（s ）16～20175 160 145 180 170 155 11～15180 165 150 185 175 160 5～10185170155190180165表 5.2.1-2 塑性混凝土的用水量（kg/m 3）拌合物稠度卵石最大粒径（mm ）碎石最大粒径（mm ）项目指标10.0 20.0 31.5 40.0 16.0 20.0 31.5 40.0坍落度（mm ） 10～30 190170 160 150 200 185 175 165 35～50 200 180 170 160 210 195 185 175 55～70 210190 180 170 220 205 195 185 75～90 215195185175230215205195注：① 本表用水量系采用中砂时的取值。

采用细砂时，每立方米混凝土用水量可增加5～10kg ；采用粗砂时，可减少5～10kg 。

②以本规程表5.2.1－2中90mm 坍落度的用水量为基础，按每增大20mm 坍落度相应增加5kg/m 3用水量来计算，当坍落度增大到180mm 以上时，随坍落度相应增加的用水量可减少。

③基于保证剩余强度和混凝土耐久性考虑，单方用水量需小于200kg ，采用低水胶比、大掺和料的方式设计混凝土配合比。

5.2.2 掺外加剂时，每立方米流动性或大流动性混凝土的用水量（m wo ）可按下式计算：'w00(1)w m m β=⋅-(5.2.2)式中：m w0—计算配合比每立方米混凝土的用水量，kg ；'0w m—未掺加外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量（kg/m 3），以本规程表5.2.1－2中90mm 坍落度的用水量为基础，按每增大20mm 坍落度相应增加5kg/m 3用水量来计算，当坍落度增大到180mm 以上时，随坍落度相应增加的用水量可减少。
