Q/GXD 126.01-2009Q/GXD 广西电网公司企业标准电力设备交接和预防性试验规程目次目次 (I)前言 (III)1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (3)5 电力变压器及电抗器类 (4)5.1 油浸式电力变压器(35kV以上主变压器) (4)5.2 干式变压器 (12)5.3 SF6气体绝缘变压器 (13)5.4 变电所所用变压器、接地变压器和变压器中性点高阻装置 (17)5.5 配电网箱式变压器和10kV变压器 (19)5.6 油浸式电抗器（500kV） (21)5.7 油浸式串联和并联电抗器（35kV及以下） (25)5.8 干式电抗器、阻波器及干式消弧线圈 (26)5.9 油浸式消弧线圈 (27)5.10 有载分接开关 (28)5.11 判断故障时可供选用的试验项目 (29)6 互感器 (30)6.1 油浸式电流互感器 (30)6.2 SF6电流互感器 (32)6.3 干式（固体绝缘和绝缘绕包干式）电流互感器 (33)6.4 电磁式电压互感器 (34)6.5 电容式电压互感器 (39)6.6 组合式互感器 (40)6.7 放电线圈 (40)7 开关设备 (41)7.1 SF6断路器和金属封闭组合电器(含GIS、H-GIS) (41)7.2 低压断路器和自动灭磁开关 (43)7.3 变电所内真空断路器 (44)7.4 配电网柱上真空断路器和重合器（包括以油、真空及SF6气体为绝缘介质的各种12kV重合器） 46 7.5 分界负荷开关和分段器（包括以油、真空及SF6气体为绝缘介质的各种12kV分段器） (47)7.6 隔离开关 (48)7.7 高压开关柜 (49)8 套管 (50)9 支柱绝缘子和悬式绝缘子、合成绝缘子 (52)9.1 支柱绝缘子和悬式绝缘子 (52)9.2 合成绝缘子 (53)10 电力电缆 (53)10.1 一般规定 (53)10.2 橡塑绝缘电力电缆 (54)10.3 交叉互联系统 (55)11 电容器 (56)I11.1 高压并联电容器、串联电容器和交流滤波电容器 (56)11.2 耦合电容器和电容式电压互感器的电容分压器 (57)11.3 断路器断口并联电容器 (58)11.4 集合式电容器 (59)11.5 高压并联电容器装置 (59)11.6 阻波器调谐电容器 (60)11.7 调容式消弧线圈补偿装置电容器 (60)12 绝缘油和六氟化硫气体 (61)12.1 变压器油 (61)12.2 SF6气体 (64)13 避雷器 (66)13.1 普阀、磁吹型避雷器 (66)13.2 金属氧化物避雷器 (67)13.3 GIS用金属氧化物避雷器 (68)13.4 线路用金属氧化物避雷器 (69)13.5 避雷器带电试验 (69)14 母线 (69)14.1 封闭母线 (69)14.2 一般母线 (70)14.3 绝缘管型母线 (70)15 二次回路 (71)16 1kV及以下的配电装置和电力布线 (72)17 1kV以上的架空电力线路 (72)18 接地装置 (73)19 低压电器 (75)附录A(规范性附录)绝缘子的交流耐压试验电压标准 (76)附录B(资料性附录)污秽等级与对应附盐密度值 (76)附录C(资料性附录)橡塑电缆内衬层和外护套破坏进水的确定方法 (77)附录D(资料性附录)橡塑电缆附件中金属层的接地方法 (77)附录E(资料性附录)避雷器的电导电流值和工频放电电压值 (78)附录F(资料性附录)油浸电力变压器绕组直流泄漏电流参考值 (79)附录G(规范性附录)高压电气设备的工频耐压试验电压标准 (80)附录H(资料性附录)带电设备红外诊断方法和判断依据 (81)附录I(资料性附录)部分断路器回路电阻值 (86)附录J(资料性附录)部分六氟化硫断路器时间参数 (90)附录K（资料性附录）支柱绝缘子及瓷套超声波检测缺陷评定方法 (91)附录L(资料性附录)参考资料 (92)II前言公司2006版《电力设备交接和预防性试验规程》的印发执行，对规范公司系统电气设备的交接和预防性试验起到了积极的指导作用，对保证电气设备安全可靠运行起了重要作用。
目录1范围2引用原则3定义、符号4总则5旋转电机6电力变压器及电抗器7互感器8开关设备9套管10支柱绝缘子和悬式绝缘子11电力电缆线路12电容器13绝缘油和六氟化硫气体14避雷器15母线16二次回路171kV及如下旳配电装置和电力布线181kV及以上旳架空电力线路19接地装置20电除尘器21低压电器附录A（原则旳附录）同步发电机定子绕组旳交流试验电压、老化鉴定和硅钢片单位损耗附录B（原则旳附录）绝缘子旳交流耐压试验电压原则附录C（提醒旳附录）污秽等级与相应附盐密度值附录D（提醒旳附录）橡塑电缆内衬层和外护套破坏进水确实定措施附录E（提醒旳附录）橡塑电缆附件中金属层旳接地措施附录F（提醒旳附录）避雷器旳电导电流值和工频放电电压值附录G（提醒旳附录）油浸电力变压器绕组支流泄露电流参照值附录H（原则旳附录）高压电气设备旳工频耐压试验原则附录I（提醒旳附录）发电机定子绕组端部手包绝缘表面电位测量旳限值附录J（提醒旳附录）电机定子绕组绝缘电阻值换算至运营温度时旳换算系数附录K（提醒旳附录）参照资料1范围本原则要求了多种电力设备交接和预防性试验旳项目、周期和要求，用以判断设备是否符合运营条件，预防设备损坏，确保安全运营。
本原则不合用于高压支流输电设备、矿用及其他特殊条件下使用旳电力设备，也不合用于电力系统旳继电保护装置、自动装置、测量装置等电气设备和安全用具。
进口设备和合资企业生产旳设备以该设备旳产品原则为基础，参照本原则执行。
２引用原则下列原则所涉及旳条文，经过在本原则中引用而构成为本原则旳条文。
本原则出版时，所示版本均为有效。
全部原则都会被修订，使用本原则旳各方应探讨使用下列原则最新版本旳可能性。
DL/T596－1996 电力设备预防性试验规程GB 50150—1991 电气装置安装工程电气设备交接试验原则GB/T 261—1983 石油产品闪点测量法GB/T 264—1983 石油产品酸值测量法GB/T 311—1997 高压输变电设备缘配合GB/T 507—1986 绝缘油介电强度测量法GB/T 511—1988 石油产品和添加剂机械杂质测量法GB 1094.1~.2—1996、GB 1094.3~.5 电力变压器GB 2536—1990 变压器油GB 5583—1985 互感器局部放电测量GB 5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率旳测量GB 6450—1986 干式电力变压器GB/T 6541—1986 石油产品油对水界面张力测量法（圆环法）GB/T 7252—2023 变压器油中溶解气体分析和判断导则GB/T 722—2023 变压器油中溶解气体分析和判断导则GB 7328—1987 变压器和电抗器旳声级测量GB/T 7595—2023 运营中变压器油质量原则GB/T 7598—1987 运营中变压器油、汽轮机油水溶性酸测量法（比色法）GB/T 7599—1987 运营中变压器油、汽轮机油酸值测量法（BTB法）GB 7600—1987 运营中变压器油水分含量测量法（库仑法）GB 7601—1987 运营中变压器油水分含量测量法（气相色谱法）GB/T 17623—1998 绝缘油中溶解气体组分含量旳气相色谱测定法GB 9326.1~.5—1988 交流330kV及如下油纸绝缘自容式充油电缆及附件GB 11022—1989 高压开关设备和控制设备原则旳共用技术条件GB 11023—1989 高压开关设备六氟化硫气体密封试验导则GB 11032—2023 交流无间隙金属氧化物避雷器GB 12023—1989 工业六氟化硫DL/T 421—1991 绝缘油体积电阻率测量法DL/T 423—1991 绝缘油中含气量测量—真空压差法DL/T 429.9—1991 电力系统油质试验措施绝缘油介电强度测量法DL/T 450—1991 绝缘油中含气量旳测量措施（二氧化碳洗脱法）DL/T 459—2023 电力系统直流电源柜订货技术条件DL/T 492—1992 发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 593—1996 高压开关设备旳共用订货技术导则SH 0040—1991 超高压变压器油SH 0351—1992 断路器油3 定义、符号3.1 预防性试验为了发觉运营中设备旳隐患，预防发生事故或设备损坏，对设备进行旳检验、试验或监测，也涉及取油样或气样进行旳试验。
电力设备交接和预防性试验规程1. 引言电力设备交接和预防性试验是电力系统中非常重要的环节。
本规程旨在规范电力设备的交接和预防性试验流程，保证设备的安全运行和可靠性。
2. 术语和定义•电力设备交接：指将电力设备从一个责任部门或责任人交接给另一个责任部门或责任人的过程。
•预防性试验：指在设备运行正常时进行的测试和检查，以发现可能存在的潜在问题并采取相应的措施进行修复。
3. 交接流程3.1 交接前准备工作在进行设备交接之前，交接双方应当做好以下准备工作：•确定双方的交接责任人和交接日期。
•准备交接清单，明确待交接设备的数量和具体信息。
•确保交接双方对设备的运行情况和维护记录有充分的了解。
3.2 交接过程设备交接过程应按照以下步骤进行：1.双方交接责任人进行面对面会议，确认待交接设备信息和交接事项。
2.交接双方核对清单，逐一检查待交接设备的数量和状态。
3.交接双方记录交接过程中发现的问题和异常情况，并协商解决方案。
4.完成交接手续后，双方签署交接确认文件。
3.3 交接后处理交接完成后，接收方应进行以下处理：•将交接设备信息录入设备管理系统。
•建立设备维护计划，并确保按计划进行维护和检修。
•安排设备的预防性试验，定期检查设备的运行状态和性能。
4. 预防性试验规程4.1 试验内容预防性试验应按照设备的不同类型和规格进行，包括但不限于以下内容：•温度试验：检查设备运行时的温度是否在正常范围内。
•振动试验：检查设备振动情况，发现并排除振动异常问题。
•绝缘试验：检测设备的绝缘电阻是否满足要求。
•电流试验：检查设备电流是否稳定，并进行负荷试验。
4.2 试验方法根据设备类型和具体要求，选择合适的试验方法进行预防性试验。
•温度试验可以通过红外热像仪、热计和感应器等设备进行测量。
•振动试验可以通过振动传感器和振动分析仪等设备进行测量。
•绝缘试验可以通过绝缘测试仪进行测量。
•电流试验可以通过电流表和电流变送器进行测量。
4.3 试验记录和处理在试验过程中，应当记录试验数据和异常情况，以备后续分析和处理。
《电力设备交接和预防性试验规程》（试行）1 范围1.1本标准规定了各种电力设备交接和预防性试验的项目、范围、周期和要求,用以判断设备是否符合运行条件,预防设备损坏,保证安全运行。
进口电力设备(或电力设备的进口附件)执行《中石化总公司引进电气设备预防性试验规程》（1992年版）。
1.2本标准适用于公司各单位。
2 规范性引用文件下列文件中的一些条款,通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 261-1983 石油产品闪点测量法(闭口杯法)GB/T 264-1983 石油产品酸值测定法GB/T 311.1-1997 高压输变电设备的绝缘配合GB/T 511-1988 石油产品和添加剂机械杂质测定法(重量法)GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10-2003 电力变压器第10部分声级测定GB 2536-1990 变压器油GB/T 4703-2001 电容式电压互感器GB/T 5654-1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB 6450-1986 干式电力变压器GB/T 6541-1986 石油产品油对水界面张力测定法(圆环法)GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB/T 7595-2000 运行中变压器油质量标准GB/T 7598-1987 运行中变压器油、汽轮机油水溶性酸测定法(比色法)GB/T 7599-1987 运行中变压器油、汽轮机油酸值测定法(BTB法)GB/T 7600-1987 运行中变压器油水分含量测定法(库仑法)GB/T 7601-1987 运行中变压器油水分含量测定法(气相色谱法)GB/T 8349-2000 金属封闭母线GB 9326.1～.5-1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 11023-1989 高压开关设备六氟化硫气体密封试验导则GB/T 11024.1-2001 标称电压1kV以及交流电力系统用并联电容器第1部分: 总则性能、试验和定额安全要求安装和运行导则GB 11032-2000 交流无间隙金属氧化物避雷器GB 12022-2006 工业六氟化硫GB/T 17623-1998 绝缘油中溶解气体组分含量的气相色谱测定法GB/T 19749-2005 耦合电容器及电容分压器GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 421-1991 绝缘油体积电阻率测量法DL/T 429.9-1991 绝缘油介电强度测定法DL/T 450-1991 绝缘油中含气量的测试方法(二氧化碳洗脱法) DL/T 475-2006 接地装置特性参数测量导则DL/T 492-1992 发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 506-1992 六氟化硫气体绝缘设备中水分含量现场测量方法DL/T 574-1995 有载分接开关运行维修导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 596-1996 电力设备预防性试验规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 626-2004 劣化盘形绝缘子检测规程DL/T 664-1999 带电设备红外诊断技术应用导则DL/T 703-1999 绝缘油中含气量的气相色谱测定法DL/T 722-2000 变压器油中溶解气体分析和判断导则DL/T 735-2000 大型汽轮发电机定子绕组端部动态特性的测量及评定－绕组端部固有振动频率测试及模态分析DL/T 864-2004 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911-2004 电力变压器绕组变形的频率响应分析法DL/T 914-2005 六氟化硫气体湿度测定法(重量法)DL/T 915-2005 六氟化硫气体湿度测定法(电解法)DL/T 916-2005 六氟化硫气体酸度测定法DL/T 917-2005 六氟化硫气体密度测定法DL/T 918-2005 六氟化硫气体中可水解氟化物含量测定法DL/T 919-2005 六氟化硫气体中矿物油含量测定法(红外光谱分析法)DL/T 920-2005 六氟化硫气体中空气、四氟化碳的气相色谱测定法DL/T 921-2005 六氟化硫气体毒性生物试验方法DL/T 941-2005 运行中变压器用六氟化硫质量标准DL/T 984-2005 油浸式变压器绝缘老化判断导则JB/T 7112-2000 集合式高电压并联电容器JB/T 8970-1999 高电压并联电容器用放电线圈SH 0351-1992 断路器油3 术语与定义3.1 预防性试验为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测,也包括取油样或气样进行的试验。
电力设备交接和预防性试验规程随着科技的进步和经济的发展，电力设备在现代社会的应用越来越广泛，如何确保电力设备的正常运转和安全使用，是电力设备管理工作中至关重要的环节。
其中，电力设备交接和预防性试验规程是两个非常重要的环节，下面本文将对此做详细阐述。
电力设备交接电力设备在使用过程中，需要经过多次使用、检修和更换，这就要求设备交接必须要按照规定进行。
电力设备交接是在设备的使用转移过程中，将设备的使用状态、维护情况、故障维修情况、维护的记录等相关信息和资料移交给新的使用人员，是保障电力设备安全性、可靠性，保障设备运行稳定的必要环节。
设备交接的规程主要包括以下几点：一、交接人员设备交接一般由上一任维修人员和下一任维修人员共同完成，交接人员要求有丰富的工作经验和对电力设备维修和使用有深入的了解。
二、资料准备交接人员要将所维护的电力设备的使用状态、维护情况、故障维修情况、维护的记录等涉及设备使用和管理的相关资料整理完成，并进行详细的描述。
三、资料查阅下一任使用人员要对交接人员提供的设备相关资料进行仔细查阅，并对设备的更换、维护、故障的原因和处理方法有完整的了解和把握。
四、设备维护下一任使用人员在交接完成后，要对电力设备进行全面检查和维护，检查是否有损坏、机械加工是否完整、电气接线是否正确等。
五、签署交接单交接完成后，需由上一任和下一任使用人员签署交接单，并交由单位领导审核后备案。
只有完成以上的对应工作，才能保证电力设备的顺利运行和工作安全。
预防性试验规程电力设备的安全使用离不开定期的预防性试验。
电力设备的预防性试验是一种为保证设备安全性、准确性和可靠性而进行的一种检验方法，主要是判断和发现电力设备中的隐患并进行相应修缮和管理。
电力设备预防性试验规程是保证电力设备正常使用的一项必要工作。
预防性试验的规程主要包括以下几点：一、试验的时间电力设备的试验一般是在设备投入使用后，第一次的试验由制造方完成；而后续试验一般是在每次停电维护、年度大修、在保修期内等不同的时段进行。
目录1范围2引用标准3定义、符号4总则5电力变压器及电抗器6互感器7开关设备8套管9支柱绝缘子和悬式绝缘子10电力电缆线路11电容器12绝缘油和六氟化硫气体13避雷器14母线15二次回路161kV及以下的配电装置和电力布线171kV及以上的架空电力线路18接地装置19电除尘器20低压电器附录B（标准的附录）绝缘子的交流耐压试验电压标准附录E（提示的附录）橡塑电缆附件中金属层的接地方法附录F（提示的附录）避雷器的电导电流值和工频放电电压值附录H（标准的附录）高压电气设备的工频耐压试验标准附录K（提示的附录）参考资料1范围本标准规定了各种电力设备交接和预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准不适用于高压支流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。
进口设备和合资企业生产的设备以该设备的产品标准为基础，参照本标准执行。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL/T596－1996 电力设备预防性试验规程GB/T 507—1986 绝缘油介电强度测量法GB 1094.1~.2—1996、GB 1094.3~.5 电力变压器GB 5583—1985 互感器局部放电测量GB 6450—1986 干式电力变压器3 定义、符号3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
３.２在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。
3.3带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。
3.4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
电力设备交接及预防性试验规程华北电网有限公司电力设备交接和预防性试验规程华北电网有限公司发布关于印发华北电网有限公司《电力设备交接和预防性试验规程》（2005）的通知华北电网生[2005]30号北京电力公司，天津市、河北省、山西省电力公司，山东电力集团公司，内蒙古电力（集团）有限责任公司，华北电网有限公司直属各发供电单位，华北电力科学研究院有限责任公司：为适应电力设备和试验技术的发展，华北电网有限公司组织有关单位对2002版《电力设备交接和预防性试验规程》进行了补充和完善，修订的主要内容有：一、增加了输电线路用氧化锌避雷器、RTV、红外检测、六氟化硫电流互感器和六氟化硫变压器等试验项目。
二、修订了与最新国标、反措不一致的内容。
三、修订了不适应电网要求的试验项目、试验标准。
现决定该修订本自2005年11月1日起颁布执行，请华北电网有限公司直属各发供电单位认真学习和贯彻执行，其他单位可以参照执行。
各单位在执行过程中，若发现有不妥之处，请及时报华北电网有限公司生产技术部。
附件：华北电网有限公司《电力设备交接和预防性试验规程》2005修订本华北电网有限公司（印）二00五年十月二十八日目次1总则2旋转电动机3电力变压器及电抗器4互感器5开关设备6套管7支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料8电力电缆线路9电容器10绝缘油和六氟化硫气体11避雷器12母线13二次回路141kV及以下的配电装置和馈电线路151kV以上的架空电力线路16接地装置17电除尘器18串联补偿装置19红外检测附录A同步发电机、调相机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值附录D橡塑电缆内衬层和外护套被破坏进水确定方法附录E橡塑电缆附件中金属层的接地方法附录F避雷器的电导电流值和工频放电电压值附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值附录J合成绝缘子和RTV涂料憎水性测量方法及判断准则附录K气体绝缘金属封闭开关设备老炼实验方法附录L断路器回路电阻厂家标准1总则1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。
《电力设备交接和预防性试验规程》（试行）1 范围1.1本标准规定了各种电力设备交接和预防性试验的项目、范围、周期和要求,用以判断设备是否符合运行条件,预防设备损坏,保证安全运行。
进口电力设备(或电力设备的进口附件)执行《中石化总公司引进电气设备预防性试验规程》（1992年版）。
1.2本标准适用于公司各单位。
2 规范性引用文件下列文件中的一些条款,通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 261-1983 石油产品闪点测量法(闭口杯法)GB/T 264-1983 石油产品酸值测定法GB/T 311.1-1997 高压输变电设备的绝缘配合GB/T 511-1988 石油产品和添加剂机械杂质测定法(重量法)GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10-2003 电力变压器第10部分声级测定GB 2536-1990 变压器油GB/T 4703-2001 电容式电压互感器GB/T 5654-1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB 6450-1986 干式电力变压器GB/T 6541-1986 石油产品油对水界面张力测定法(圆环法)GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB/T 7595-2000 运行中变压器油质量标准GB/T 7598-1987 运行中变压器油、汽轮机油水溶性酸测定法(比色法)GB/T 7599-1987 运行中变压器油、汽轮机油酸值测定法(BTB法)GB/T 7600-1987 运行中变压器油水分含量测定法(库仑法)GB/T 7601-1987 运行中变压器油水分含量测定法(气相色谱法)GB/T 8349-2000 金属封闭母线GB 9326.1～.5-1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 11023-1989 高压开关设备六氟化硫气体密封试验导则GB/T 11024.1-2001 标称电压1kV以及交流电力系统用并联电容器第1部分: 总则性能、试验和定额安全要求安装和运行导则GB 11032-2000 交流无间隙金属氧化物避雷器GB 12022-2006 工业六氟化硫GB/T 17623-1998 绝缘油中溶解气体组分含量的气相色谱测定法GB/T 19749-2005 耦合电容器及电容分压器GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 421-1991 绝缘油体积电阻率测量法DL/T 429.9-1991 绝缘油介电强度测定法DL/T 450-1991 绝缘油中含气量的测试方法(二氧化碳洗脱法) DL/T 475-2006 接地装置特性参数测量导则DL/T 492-1992 发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 506-1992 六氟化硫气体绝缘设备中水分含量现场测量方法DL/T 574-1995 有载分接开关运行维修导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 596-1996 电力设备预防性试验规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 626-2004 劣化盘形绝缘子检测规程DL/T 664-1999 带电设备红外诊断技术应用导则DL/T 703-1999 绝缘油中含气量的气相色谱测定法DL/T 722-2000 变压器油中溶解气体分析和判断导则DL/T 735-2000 大型汽轮发电机定子绕组端部动态特性的测量及评定－绕组端部固有振动频率测试及模态分析DL/T 864-2004 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911-2004 电力变压器绕组变形的频率响应分析法DL/T 914-2005 六氟化硫气体湿度测定法(重量法)DL/T 915-2005 六氟化硫气体湿度测定法(电解法)DL/T 916-2005 六氟化硫气体酸度测定法DL/T 917-2005 六氟化硫气体密度测定法DL/T 918-2005 六氟化硫气体中可水解氟化物含量测定法DL/T 919-2005 六氟化硫气体中矿物油含量测定法(红外光谱分析法)DL/T 920-2005 六氟化硫气体中空气、四氟化碳的气相色谱测定法DL/T 921-2005 六氟化硫气体毒性生物试验方法DL/T 941-2005 运行中变压器用六氟化硫质量标准DL/T 984-2005 油浸式变压器绝缘老化判断导则JB/T 7112-2000 集合式高电压并联电容器JB/T 8970-1999 高电压并联电容器用放电线圈SH 0351-1992 断路器油3 术语与定义3.1 预防性试验为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测,也包括取油样或气样进行的试验。
Q/CDT 中国大唐集团公司企业标准Q/CDT 107 001-2005 电力设备交接和预防性试验规程2005－11－07发布2005－11－07实施中国大唐集团公司发布中国大唐集团公司文件大唐集团制『2005』156号关于印发中国大唐集团公司《电力设备交接和预防性试验规程》的通知集团公司各分支机构、子公司，各直属企业：为规范和统一集团公司系统内部电力设备交接和预防性试验要求，使集团公司系统试验工作更科学、更合理，集团公司在广泛征求系统各单位和部分技术监督管理服务单位意见的基础上，编写了大唐集团公司《电力设备交接和预防性试验规程》，现印发给你们，请遵照执行。
本规程由集团公司安全生产部设备管理处负责解释。
各单位在执行过程中如发现不妥或需要补充之处，请以书面形式报集团公司安全生产部设备管理处。
本规程自发布之日起执行。
附件：中国大唐集团公司企业标准Q/CDT-2005 《电力设备交接和预防性试验规程》（另发）二00五年十一月七日主题词：集团公司电力设备预防性规程通知抄送：华北、黑龙江、吉林、河北、山西、西北、甘肃、河南、安徽、江苏、湖南、广西电力试验研究院。
中国大唐集团公司总经理工作部 2005年11月7日印发目录1总则 (5)2 旋转电机 (6)3 电力变压器及电抗器 (14)4 互感器 (23)5 开关设备 (27)6 套管 (36)7 支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料 (37)8 电力电缆线路 (38)9 电容器 (42)10 绝缘油和六氟化硫气体 (46)11 避雷器 (50)12 母线 (53)13 二次回路 (53)14 1KV及以下的配电装置和馈线线路 (54)15 接地装置 (55)16电除尘器 (58)17 红外检测 (59)附录A 同步发电机和调相机的交流试验电压、老化鉴定和硅钢片单位损耗 (62)附录B 绝缘子的交流耐压试验电压标准 (69)附录C 污秽等级与对应附盐密度值 (69)附录D 橡塑电缆内衬层和外护套破坏进水的确定方法 (69)附录E 橡塑电缆附件中金属层的接地方法 (70)附录F 避雷器的电导电流值和工频放电电压值 (70)附录G 高压电气设备的工频耐压试验电压标准 (71)附录H 电力变压器的交流试验电压 (71)附录I 油浸电力变压器绕组直流泄漏电流参考值 (72)附录J 合成绝缘子和RTV涂料憎水性测量方法及判断准测 (72)附录K 气体绝缘金属密封开关设备老炼实验方法 (72)附录J 断路器回路电阻厂家标准 (72)1 总则1．1 电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

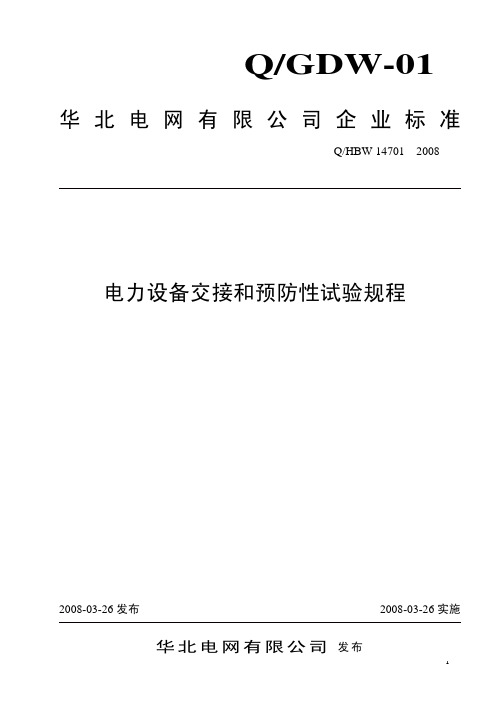

电力设备交接及预防性试验规程
华北电网有限公司
电力设备交接和预防性试验规程
华北电网有限公司发布
关于印发华北电网有限公司
《电力设备交接和预防性试
验规程》（2005）的通知
华北电网生[2005]30号
北京电力公司，天津市、河北省、山西省电力公司，山东电力集团公司，内蒙古电力（集团）有限责任公司，华北电网有限公司直属各发供电单位，华北电力科学研究院有限责任公司：为适应电力设备和试验技术的发展，华北电网有限公司组织有关单位对2002版《电力设备交接和预防性试验规程》进行了补充和完善，修订的主要内容有：
一、增加了输电线路用氧化锌避雷器、RTV、红外检测、六氟化硫电流互感器和六氟化硫变压器等试验项目。
二、修订了与最新国标、反措不一致的内容。
三、修订了不适应电网要求的试验项目、试验标准。
现决定该修订本自2005年11月1日起颁布执行，请华北电网有限公司直属各发供电单位认真学习和贯彻执行，其他单位可以参照执行。
各单位在执行过程中，若发现有不妥之处，请及时报华北电网有限公司生产技术部。
附件：华北电网有限公司《电力设备交接和预防性试验规程》2005修订本
华北电网有限公司（印）
二00五年十月二十八日
目次
1总则
2旋转电动机
3电力变压器及电抗器
4互感器
5开关设备
6套管
7支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料
8电力电缆线路
9电容器
10绝缘油和六氟化硫气体
11避雷器
12母线
13二次回路
141kV及以下的配电装置和馈电线路
151kV以上的架空电力线路
16接地装置
17电除尘器
18串联补偿装置
19红外检测
附录A同步发电机、调相机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准
附录C污秽等级与对应附盐密度值
附录D橡塑电缆内衬层和外护套被破坏进水确定方法
附录E橡塑电缆附件中金属层的接地方法
附录F避雷器的电导电流值和工频放电电压值
附录G高压电气设备的工频耐压试验电压标准
附录H电力变压器的交流试验电压
附录I油浸电力变压器绕组直流泄漏电流参考值
附录J合成绝缘子和RTV涂料憎水性测量方法及判断准则
附录K气体绝缘金属封闭开关设备老炼实验方法
附录L断路器回路电阻厂家标准
1总则
1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。
按DL/T596—1996《电力设备预防性试验规程》及GB50150—1991《电气装置安装工程电气设备交接试验标准》的基本精神，结合华北电网多年来实践的具体情况，特制定本规程。
1.2本规程所规定的各项试验标准，是电力设备绝缘监督工作的基本要求，也是电力设备全过程管理工作的重要组成部分。
在设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全、经济运行。
1.3对试验结果必须进行全面地、历史地综合分析和比较，既要对照历次试验结果，也要对照同类设备或不同相别的试验结果，根据变化规律和趋势，经全面分析后做出判断。
1.4本规程规定了各种电力设备的交接和预防性试验的项目、周期和要求。
对于华北电网各发、供电基建等基层单位应遵照本规程开展绝缘试验工作。
尚遇特殊情况而不能执行本规程有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应组织有关人员认真分析讨论，提出建议由本单位总工程师批准执行，并报上级监督部门备案，重大问题报电网公司批准。
1.5本规程不适用于高压直流输电设备、矿用及其他特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电力设备和安全用具。
1.6110kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。
110kV及以上的电力设备，除有特殊规定外，可不进行耐压试验。
50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其他耐压方法的施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静置时间才可进行耐压试验。
静置时间如无制造厂规定，则应依据设备的额定电压满足以下要求：
（1）500kV设备静置时间大于72h；
（2）220kV设备静置时间大于48h；
（3）110kV及以下设备静置时间大于24h。
1.7进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。
1.8当电力设备的额定电压与实际使用的额定电压不同时，应根据下列原则确定其试验电压：
（1）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；
（2）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压。
1.9在进行与温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、tanδ、泄漏电流等），应同时测量被试品的温度和周围空气的温度和湿度。
在进行绝缘试验时，被试品温度一般不低于5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80％。
对不满足上述温度、湿度条件情况下，测得的试验数据应进行综合分析，以判断电气设备是否可以运行。
1.10在进行直流高压试验时，应采用负极性接线。
1.11有末屏抽头的套管、耦合电容器和避雷器可以积极开展带电测试电容电流和泄漏电流，当带电测试发现问题时应进行停电试验进一步核实。
1.12对引进的国外设备，应按国外制造厂标准和有关技术协议并参照本规程进行试验。
1.13预试周期长短应根据设备的具体情况加以选择，重要、新投、有缺陷设备的周期应缩短；绝缘稳定设备的周期可适当延长。
交接试验后1年未投入运行的设备在投运前要求重做的项目本规程特设“投运前”周期内容。
2旋转电机
2.1同步发电机和调相机
2.1.1容量为6000kW以上的同步发电机和调相机的试验项目、周期和标准见表2-1，6000kW以下者可参照执行。
表2-1同步发电机试验项目、周期和标准
续表
续表
续表
续表
续表
续表
续表
续表
续表
续表
为10Mw（MVA）以上的定子绕组绝缘状况应满足下列条件，而容量为10MW（MVA）及以下时满足下列条件之一者，可以不经干燥投入运行：
（1）分相测得沥青浸胶及烘卷云母绝缘的吸收比不小于1.3或极化指数不小于1.5；对于环氧粉云母绝缘吸收比不小于1.6或极化指数不小于2.0。
水内冷发电机的吸收比和极化指数自行规定。
（2）在40℃时三相绕组并联对地绝缘电阻不小于（U n+1）MΩ（取U n的千伏数，下同），分相试验时，不小于2（U n+1）MΩ。
若定子绕组不是40℃，绝缘电阻应进行换算。
换算公式为
R c=K t R t
式中。
