东大电工电子技术应用1

电工电子技术及应用 14秋学期《电工电子技术及应用》在线作业1一,单选题1. 两个阻抗分别为4+j3欧姆和3+j4欧姆串联，其等效阻抗为 ( ) 欧姆。

A 7+j7B 10C 其它A.B.C.D.?正确答案：A1. 两个电阻分别为60欧姆和30欧姆并联，其等效电阻R为 ( )。

A R=90欧姆B R=20欧姆C 其它A.B.C.D.?正确答案：B2. 一阶RL电路的零状态响应是指 ( )的响应。

A iL(0)=0B uL(0)=0C 其它A.B.C.D.?正确答案：A2. i=l4.l4Sin(314t十45°)A，i的角频率为( )rad/s。

A 50B 314C 其它A.B.C.D.?正确答案：B3. 一阶RL串联电路中，R为10欧姆，L初始电流为0A，换路后外加电压为10V，则电感电压的稳态值为( )V。

A 0B 10C 其它A.B.C.D.?正确答案：A3. 一阶电路的全响应等于 ( )。

A 零输入与零状态响应的差B 零输入与零状态响应的和C 其它A.B.C.D.?正确答案：B4. 两个极性相反电压源串联一个电压为15V，另一个电压为20V，其等效电路为( )。

A 电压源5VB 电压源35VC 其它A.B.C.D.?正确答案：A4. 异步电动机的额定转矩TN表示电机在( )的转矩。

A 额定工作时B 任何时候 C其它A.B.C.D.?正确答案：A5. 两个流向相反电流源并联，一个电流为1A，另一个电流为3A，其等等效电路为( )。

A 电流源2AB 电流源4AC 其它A.B.C.D.?正确答案：A5. 2000微法电容的电压u=l4.l4Sin(l000t) V，如果电流i和电压u为关联方向。

则电容的电流i的的角频率为( )rad/sA 159.2B 1000C 其它A.B.C.D.?正确答案：B6. 异步电动机的同步转速n0为( )的转速。

A 电机转子B 定子旋转磁场 C其它A.B.C.D.?正确答案：B6. 2毫享电感两端的电流i为正弦波，其有效值为2安培，角频率为1000rad/s，当电感两端电压u与电流i方向关联时u有效值为( )伏A 4000B 4C 其它A.B.C.D.?正确答案：B7. 对称星形三相电路的线电流和相电流有效值( )。

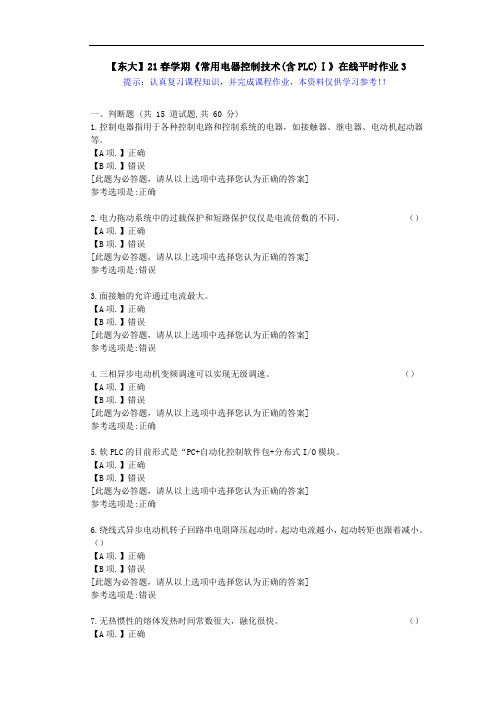

【东大】21春学期《常用电器控制技术(含PLC)Ⅰ》在线平时作业3 提示：认真复习课程知识，并完成课程作业，本资料仅供学习参考！！
一、判断题 (共 15 道试题,共 60 分)
1.控制电器指用于各种控制电路和控制系统的电器，如接触器、继电器、电动机起动器等。

【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:正确
2.电力拖动系统中的过载保护和短路保护仅仅是电流倍数的不同。

（）【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:错误
3.面接触的允许通过电流最大。

【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:错误
4.三相异步电动机变频调速可以实现无级调速。

（）【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:正确
5.软PLC的目前形式是“PC+自动化控制软件包+分布式I/O模块。

【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:正确
6.绕线式异步电动机转子回路串电阻降压起动时，起动电流越小，起动转矩也跟着减小。

（）
【A项.】正确
【B项.】错误
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:错误
7.无热惯性的熔体发热时间常数很大，融化很快。

（）【A项.】正确。

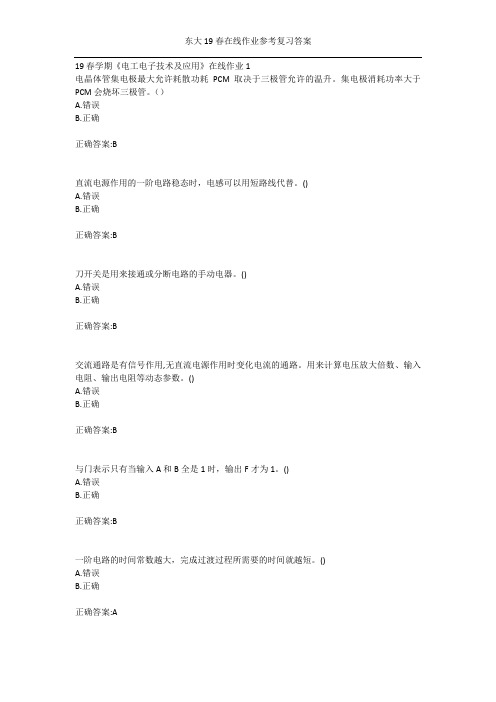

19春学期《电工电子技术及应用》在线作业1电晶体管集电极最大允许耗散功耗PCM取决于三极管允许的温升。

集电极消耗功率大于PCM会烧坏三极管。

（）A.错误B.正确正确答案:B直流电源作用的一阶电路稳态时，电感可以用短路线代替。

()A.错误B.正确正确答案:B刀开关是用来接通或分断电路的手动电器。

()A.错误B.正确正确答案:B交流通路是有信号作用,无直流电源作用时变化电流的通路。

用来计算电压放大倍数、输入电阻、输出电阻等动态参数。

()A.错误B.正确正确答案:B与门表示只有当输入A和B全是1时，输出F才为1。

()A.错误B.正确正确答案:B一阶电路的时间常数越大，完成过渡过程所需要的时间就越短。

()A.错误B.正确正确答案:A磁动势一定时磁路的磁阻越大，磁路中的磁通就越小。

()A.错误B.正确正确答案:B正弦交流电路流入结点的电流的有效值的代数和等于零。

（）A.错误B.正确正确答案:A电晶体管集-基极反向截止电流ICBO是由少数载流子的漂移运动所形成的电流，受温度的影响大。

（）A.错误B.正确正确答案:B异步电功机的转子作用是产生旋转磁场，并从电网吸收电能。

()A.错误B.正确正确答案:A复阻抗Z=R+jX中的电阻和电抗应该是串联关系。

()A.错误B.正确正确答案:B电流源和电压源并联，可以用电压源和电阻串联等效。

A.错误B.正确正确答案:A一个线性有源二端网络可以用一个电压源和一个电阻串联来等效。

电压源的电压等于二端网络的开路电压，电阻等于其入端电阻。

A.错误B.正确正确答案:B行程开关是一种用于自动往返控制或限位保护的电器。

()A.错误B.正确正确答案:B或门表示只有当输入A和B全是1时，输出F才为1。

()A.错误B.正确正确答案:A与非门表示只有当输入A和B全是1时，输出F才为0。

()A.错误B.正确正确答案:B磁路中的磁通一定时磁路的磁阻越大，磁动势也越大。

()A.错误B.正确正确答案:B电流源和电压源并联，可以用电流源和电阻并联等效。

长风破浪会有时，直挂云帆济沧海。

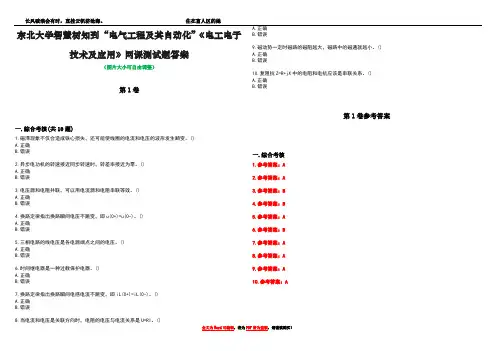

住在富人区的她全文为Word 可编辑，若为PDF 皆为盗版，请谨慎购买！东北大学智慧树知到“电气工程及其自动化”《电工电子技术及应用》网课测试题答案（图片大小可自由调整） 第1卷一.综合考核(共10题)1.磁滞现象不仅会造成铁心损失，还可能使线圈的电流和电压的波形发生畸变。

()A.正确B.错误2.异步电功机的转速接近同步转速时，转差率接近为零。

() A.正确 B.错误3.电压源和电阻并联，可以用电流源和电阻串联等效。

() A.正确 B.错误4.换路定律指出换路瞬间电压不跳变，即u(0+)=u(0-)。

() A.正确 B.错误5.三相电路的线电压是各电源端点之间的电压。

() A.正确 B.错误6.时间继电器是一种过载保护电器。

() A.正确 B.错误7.换路定律指出换路瞬间电感电流不跳变，即iL(0+)=iL(0-)。

() A.正确 B.错误8.当电流和电压是关联方向时，电阻的电压与电流关系是U=RI 。

()A.正确B.错误9.磁动势一定时磁路的磁阻越大，磁路中的磁通就越小。

() A.正确 B.错误10.复阻抗Z=R+jX 中的电阻和电抗应该是串联关系。

() A.正确B.错误第1卷参考答案一.综合考核1.参考答案：A2.参考答案：A3.参考答案：B4.参考答案：B5.参考答案：A6.参考答案：B7.参考答案：A8.参考答案：A9.参考答案：A10.参考答案：A。

东大21春学期《电力电子电路Ⅰ》在线平时作业1提示：东北大学课程学习已经开启，本套试卷是课程学习辅导资料，只作参考学习使用！！！一、单选题 (共 10 道试题,共 50 分)1.电压与电流波形相同的是（）。

[A.]三相半波整流电路，电阻性负载[B.]三相半波整流电路，电感性负载[C.]单相全控桥式整流电路，电感性负载[D.]带续流二极管的单相半控桥式整流电路，电感性负载[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:A2.三相桥式全控整流电路，同一相的两只晶闸管的触发脉冲间隔（）。

[A.]60°[B.]120°[C.]150°[D.]180°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D3.单相全波可控整流电路一共有（）只晶闸管。

[A.]1[B.]2[C.]3[D.]4[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:B4.单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

{图}[A.]A[B.]B[C.]C[D.]D[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D5.三相半波可控整流电路，各晶闸管的触发脉冲依次间隔（）。

[A.]30°[B.]60°[C.]90°[D.]120°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D6.锯齿波触发电路，整定初始相位时需要调整（）。

[A.]电源电压UE[B.]控制电压Uct[C.]偏移电压Up[D.]同步电压UTS[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:C7.三相桥式全控整流电路，阻感性负载，脉冲的移相范围是（）。

[A.]90°[B.]120°[C.]150°[D.]180°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:A8.绝缘栅双极晶体管IGBT三个电极分别为( )。

东南大学电工电子实验中心实验报告课程名称：模拟电子电路实验第1 次实验实验名称：运算放大器的基本应用院（系）：吴健雄学院专业：电类强化班姓名：学号：610142实验室:实验组别：同组人员：实验时间：2016年4月10日评定成绩：审阅教师：一、实验目的1.熟练掌握反相比例、同相比例、加法、减法等电路的设计方法；2.熟练掌握运算放大电路的故障检查和排除方法；3.了解运算放大器的主要直流参数（输入失调电压、输入偏置电流、输入失调电流、温度漂移、共模抑制比，开环差模电压增益、差模输入电阻、输出电阻等）、交流参数（增益带宽积、转换速率等）和极限参数（大差模输入电压、大共模输入电压、大输出电流、大电源电压等）的基本概念；4.熟练掌握运算放大电路的增益、幅频特性、传输特性曲线的测量方法；5.掌握搭接放大器的方法及使用示波器测量输出波形。

二、预习思考1.查阅LM324 运放的数据手册，自拟表格记录相关的直流参数、交流参数和极限参数，解释参数含义。

增益带宽积(GBW) 1.2MHz 增益带宽积是用来简单衡量放大器的性能的一个参数。

这个参数表示增益和带宽的乘积。

转换速率(Slew Rate)0.5V/us 运放接成闭环条件下，将一个大信号（含阶跃信号）输入到运放的输入端，从运放的输出端测得运放的输出上升速率。

极限参数最大差模输入电压32V差模输入电压的最大值最大共模输入电压28V共模输入电压的最大值最大输出电流60mA输出电流的最大值最大电源电压30V电源电压的最大值2.设计一个反相比例放大器，要求：|AV|=10，Ri>10KΩ，RF=100 kΩ，并用multisim 仿真。

其中分压电路由100kΩ的电位器提供，与之串联的510Ω电阻起限流的作用。

3.设计一个同相比例放大器，要求：|AV|=11，Ri>10KΩ，RF=100 kΩ，并用multisim 仿真。

三、实验内容1.基本要求内容一：反相输入比例运算电路各项参数测量实验（预习时，查阅LM324 运放的数据手册，自拟表格记录相关的直流参数、交流参数和极限参数，解释参数含义）。

《模拟电子技术基础Ⅰ》在线平时作业3
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.开关型直流电源比线性直流电源效率高的原因是
A.调整管工作在开关状态
B.输出端有LC滤波电路
C.可以不用电源变压器
答案:A
2.为了增大放大电路的输入电阻，应引入（）负反馈
A.电压
B.电流
C.串联
D.并联
答案:C
3.串联型稳压电路中的放大环节所放大的对象是
A.基准电压
B.采样电压
C.基准电压与采样电压之差
答案:C
4.为了减小放大电路的输出电阻，应引入（）负反馈
A.电压
B.电流
C.串联
D.并联
答案:A
5.OCL功放电路的输出端直接与负载相联，静态时其直流电位为（）。

A.VCC
B.(1/2)VCC
C.0
D.2VCC
答案:D
6.欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入( )
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
答案:C
7.交流户反馈对电路的作用是。

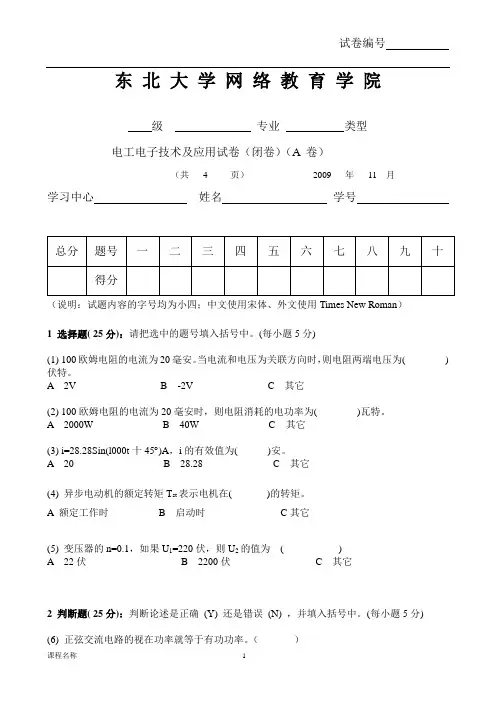

东北大学网络教育学院级专业类型电工电子技术及应用试卷（闭卷）（A 卷）（共 4 页）2009 年11 月学习中心姓名学号（说明：试题内容的字号均为小四；中文使用宋体、外文使用Times New Roman）1 选择题( 25分)：请把选中的题号填入括号中。

(每小题5分)(1) 100欧姆电阻的电流为20毫安。

当电流和电压为关联方向时，则电阻两端电压为( )伏特。

A 2VB -2VC 其它(2) 100欧姆电阻的电流为20毫安时，则电阻消耗的电功率为( )瓦特。

A 2000WB 40WC 其它(3) i=28.28Sin(l000t十45 )A，i的有效值为( )安。

A 20B 28.28C 其它(4) 异步电动机的额定转矩T st表示电机在( )的转矩。

A 额定工作时B 启动时C其它(5) 变压器的n=0.1，如果U1=220伏，则U2的值为( )A 22伏B 2200伏C 其它2 判断题( 25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。

(每小题5分) (6) 正弦交流电路的视在功率就等于有功功率。

（）(7) 正弦交流电路流入结点的电流的相量的代数和等于零。

（）(8) 对称三相电路的三角形电阻负载R为20欧，电源相电压有效值为220V。

负载相电流有效值为11A。

( )(9) 异步电功机的定子作用是产生旋转磁场，并从电网吸收电能。

( )(10) 与非门表示只要输入A和B有一个是1时，输出F就为1。

( )3 问答题( 50分)：请把具体回答写入各题“答：”的后面。

(每小题10分)(11) 求图中的电流I。

(12) 求图中的电流I1和I2。

(13) 求t 0时u c(t)。

(14) 试绘制异步电动机能具有启动和停止控制的主电路和控制电路。

(15) 图中，E C=12V，R C=1K，R B=100K，R L=1K，晶体管电流放大倍数为50，U CE=0.6V。

求如下放大电路的电压放倍数A u试题4答案1 选择题( 25分)：(1) A(2) B(3) A(4) A(5) B2 判断题( 25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。

电工电子技术及应用（答案）第一篇：电工电子技术及应用(答案)《电工电子技术及应用》试卷（答案）一、选择题（每小题1分，共30分。

将每题的正确答案序号填入下列表格中）1、在电路中，一定为电源的是（C）。

A、蓄电池B、电动机C、发电机D、电风扇2、电流的方向通常规定为（B）的方向。

A、负电荷的定向运动B、正电荷的定向运动C、正电荷的自由运动D、正、负电荷的定向运动3、在金属导体中形成电流的是（B）。

A、正电荷B、自由电子C、正负离子D、空穴4、单位相同的两个物理量是（A）。

A、电动势、电位B、电位、电流C、电位、电能D、电动势、电功5、平时所说的负载过大是指（B）。

A、超过了用电器的额定电压，额定电流，额定功率B、负载的功率过大C、负载的电阻阻值过大D、负载的电源索取的功率大于电源的额定功率6、一段粗细均匀的导线接于电路中，电流为Ⅰ，将其对折后再接于原电路中，导线中的电流为（B）。

A、2ⅠB、4ⅠC、ⅠD、8Ⅰ7、根据三极管的结构，三极管可以分为几类（B）。

A、1B、2C、3D、48、线性电阻两端的电压为U时，电阻为R，当电阻两端的电压升高到2U时，电阻为（C）。

A、2RB、0.5RC、RD、4R9、电源的端电压等于电动势，这一结论适用于电路处于（A）。

A、开路状态B、通路状态C、短路状态D、任意状态10、白炽灯的灯丝烧断后又搭接在一起，则白炽灯会（A）。

A、变亮B、变暗C、时亮时暗D、不发光11、某精确色环电阻用四环表示，已知该电阻的阻值为4.8KΩ±5%，则该电阻的第三环颜色为（B）。

A、红B、橙C、黄D、银12、由4只灯泡串联的电路中，除了3号灯不亮外，其他3个灯都亮，把3号灯取下后，其余三个灯仍亮，其原因是（B）。

Ａ、３号灯断路Ｂ、３号灯被短路Ｃ、３号.４号灯之间导线断开Ｄ、１.２.４号灯由于被短路而受到保护13、某一复杂电路有a条支路，b个网孔，利用支路电流法解题，须列第1页_______个独立节点电流方程（B）、A、aB、b-1C、bD、a-b14、一有源二端网络的开路电压为16V，短路电流为2A，则负载Rl可获得的最大功率是（C）。

电工电子技术基础复习题1 选择题( 25分)：请把选中的题号填入括号中。

(1) 两个极性相反电压源串联一个电压为15V，另一个电压为25V，其等效电路为( )。

A 电压源10VB 电压源40VC 其它(2) 两个流向相同电流源并联，一个电流为2A，另一个电流为3A，其等等效电路为( )。

A 电流源1AB 电流源5AC 其它(3) 一阶RC电路中，R=10KΩ，C=10μF。

电路的时间常数为( )秒A 10SB 0.1SC 其它(4) 稳压二极管加一定的反向电压，被击穿后会能起( ) 作用。

A 稳定电压B 稳定电流C 其它(5) 本征半导体入三价元素后成为( ) 型半导体。

A N型半导体B P型半导体C 其它2 判断题(25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。

(6) 叠加定理仅适用于线性电路。

( )(7) 诺顿等效电路是由电流源和电阻并联族构成的。

( )(8) 一阶电路的时间常数越大，完成过渡过程所需要的时间就越短。

( )(9) 接触器是一种当电设备发生短路故障时能自动切断电路的短路保护电器。

( )(10) 晶体管进入截止区工作，造成截止失真。

适当增加基极电流可消除截止失真。

( ) 3 问答题( 50分)：请把具体回答写入各题“答：”的后面。

(11) 求图中的电流I的值。

(12) 求图中的U=10伏，R=30欧。

求电阻电压U1有效值。

(13) 求图中的正弦电压u=141.4Sint伏，X L=30欧，R=40欧。

求电阻电流i有效值。

(14) 一台三相异步电动机，PN = 10kW，UN= 380V，角接，nN= 1450r/min，效率为 0.875，功率因数为0.87，Ist /IN=5.5。

求该电动机为星形联接时的启动电流。

(15) 写出图中R1=R f的输出电压与输入电压的关系式。

(u o=-u i部分复习题答案1 选择题(1) A(2) B(3) B(4) A(5) B2 判断题(6) Y(7) Y(8) N(9) N(10) Y3 问答题(11) I=12A(12) U1=5V。
