协议转换器使用手册

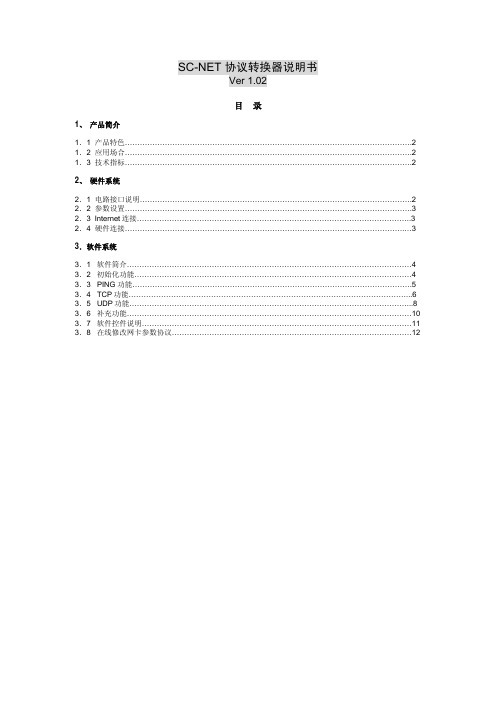

SC-NET 协议转换器说明书Ver 1.02目录1、产品简介1．1 产品特色 (2)1．2 应用场合 (2)1．3 技术指标 (2)2、硬件系统2．1 电路接口说明 (2)2．2 参数设置 (3)2．3 Internet连接 (3)2．4 硬件连接 (3)3．软件系统3．1 软件简介 (4)3．2 初始化功能 (4)3．3 PING 功能 (5)3．4 TCP功能 (6)3．5 UDP功能 (8)3．6 补充功能 (10)3．7 软件控件说明 (11)3．8 在线修改网卡参数协议 (12)1． 产品简介1.1 产 品特色SC-NET RS232/485<-->TCP/IP 协议转换器是我所为满足用户将各种终端接入局域网的要求而开发的产品。

转换器内置嵌入式操作系统和TCP/IP 协议栈，可以自主处理TCP/IP 协议以及以太网协议，完全符合在线实时通讯或小数据量（一个数据包1470Byte ）通讯方式；通过我所开发的软件可以设置网卡的IP 地址、网关地址、子网掩码，可以设定串口波特率；使用本转换器可以直接将只有串行接口的各种终端产品直接连接到局域网中，使服务器可以远程控制，缩短底层和上层的软件的开发周期，节省通讯费用。

1.2 应用场合1） 工业/工厂自动化系统 2） 电信通讯系统 3） 银行、保险系统 4） 远程分散式设备控制5） 智能自动报警消防联动系统 6） 楼宇自动控制系统 7） 大型零售系统 8） 网络家电1.3 技术指标C P U ：嵌入式高性能低功耗型 存 储 器：32Kbyte RAM串行接口：RS232或者RS485电平串行接口，无校验，无流控，8位数据位方式，提供Data 灯指示工作状态波 特 率：4800——38400bps ，用户可以修改网络接口：10Mbps 以太网标准接口，支持TCP/IP 协议栈的所有协议，支持以太网802.3帧格式，提供LINK 灯和Data 灯指示工作状态网络通讯方式：支持TCP 通讯方式和UDP 通讯方式，用户自行选用，TCP 只能一对一进行数据传输，UDP 可以一对多进行数据传输端 口 号：TCP 协议端口号为1024(出厂默认)，UDP 协议端口号为1025(出厂默认)。

前言数据通信标准经协商一致、发表并为众人遵循。

其最终目的是为了确保来自不同国度不同生产厂家的设备之间能实现通信。

遗憾的是，各种通信网络如计算机通信网（LAN或W AN），传统电信网（PSTN）等，由于发展的时期及背景有所不同，再加上其它一些历史原因，很多时候为了实现同一目的却产生了众多不一的标准。

例如：G703、V.35、X.21、V.36、RS-422和RS-530都用于高速通信而且在功能上差异甚微，但它们却有着不同的电气和物理特性。

许多现存的标准妨碍直接通信，要求设备之间有一中介设备。

我公司的协议转换系列产品是针对这一实际问题而设计的，这一系列中所包含的多种多样的转换器能通过在不同接口间提供转换来克服上述矛盾。

根据应用需要，转换形式可包括下列的一种或多种：1.电气的- 转换信号电平；2.物理的- 提供不同型式的插头；3.功能的- 转换信号的功能；4.速率的- 从一种数据速率转换成另外一种。

１目录前言................................ １目录................................. ２FE1/V.35转换器使用说明.................. ３一：功能............................ ３二：参数及指标...................... ３三：工作条件........................ ３四：操作手册........................ ４1：前面板分布................... ４指示灯...................... ４按钮开关.................... ５2：后面板分布................... ７电源部分.................... ７E1插座 ..................... ７V.35数据口.................. ８3：时钟及阻抗设置............... ９4：时隙设置................... １２5：安装步骤................... １４6：故障诊断及排除............. １５7：典型组网方案............... １６２FE1/V.35转换器使用说明一：功能设备除了完成G703与V.35两种接口间的电气上的转换以外，还有速率转换及时隙抽取的功能，也就是从G703 E1中任意抽取指定时隙，组成N*64K（N=1～32）的V.35通道，适用于传输设备的E1通道部分时隙可供利用，而需要传输数据的设备又只有V.35出口的场合，数据接口模式为DCE，可与DTE或DCE设备对接。

ZY系列部分数据产品说明书V1.2北京正有网络通信技术股份有限公司Beijing Zhengyou Network &Communication Technology CO.,LTD一、综合概述本说明书主要阐述正有ZY系列部分数据产品的使用说明。

本说明书涉及到的数据产品包括：ZYTR-10/100M-OP网桥转换器和ZYTR-10/100M-E1网桥转换器；ZYEQ-OPE1型光端机；ZYTR-OP/V.35型转换器。

●ZYTR-10/100M-E1网桥转换器高性能自学式以太网桥。

它将一个以太网段的数据流通过E1通道传输到另一个以太网段，达到局域网延伸器的作用，并且该设备亦支持超长帧传输、具备流量可控制的功能。

●ZYTR-10/100M-OP网桥转换器是高性能自学式以太网桥。

它作为局域网延伸器，可将一个以太网段的数据流通过光纤通道传输到另一个以太网段，并且该设备亦支持超长帧传输、具备时隙可选配功能。

●ZYEQ-OPE1型光端机是以超大规模集成电路ZYIC-019为核心构成的光电合一传输设备。

可提供面向电信的E1传输，面向LAN和WAN的光纤解决方案。

●ZYTR-OP/V.35型转换器是以大规模集成电路为核心构成的V.35至光的转换设备。

V.35可直接连接数据终端或复用器、路由器的WAN端口，可组成专网或进行广域网连接。

V.35数据速率从64K—2048K可选。

1.1 性能特点:●ZYTR-10/100M-OP网桥转换器：提供一个光口；过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口,可接网卡和HUB（正反线自适应），支持10/100M自适应，全半双工；内置交流220V或直流-48V电源，可选配。

●ZYTR-10/100M-E1网桥转换器：提供一个E1口；流量可选，过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口（正反线自适应），支持10/100M自适应，全半双工；●ZYEQ-OPE1型光端机：提供一个光口和一个E1口；功耗低，可靠性高；提供E1远端环回测试功能；采用收发一体光器件。

- 1 - §1 引言1．1 概述EV-35F V.35协议转换器为E1电接口和V.35接口之间转换的设备。

可广泛应用于计算机网络互连、DDN数据网接入和基于E1的PCM网络的各种传输接入，如路由器与广域网接口G.703 之间的连接。

1．2 设备特点∙硬件电路的集成度高，工作稳定，功耗小。

∙该V.35转换器为G.703 E1电接口和V.35接口之间转换的设备。

∙ E1接口支持120Ω（平衡）和75Ω（非平衡）两种阻抗透明传输，输出抖动符合ITU-TG.823和ITU-T G.742，阻抗选择通过拨码来实现。

∙供电电压220VAC或-48VDC、+24VDC可选，订货时请向我公司声明。

∙设备工作指示信号完备，包括： E1LOS（E1信号消失）、SYNLOS（E1信号帧失步）等。

∙可通过拨码来控制转换器的三种工作时钟模式为：内时钟（DCE）模式、外时钟（DTE）模式、线路恢复时钟（从时钟）模式。

∙具有完备的环路测试功能，方便用户进行线路测试和故障诊断。

∙实现成帧模式或非成帧模式传输，成帧时V.35端口带宽可设，带宽为N×64Kbps，（1≤N≤31）；非成帧时V.35端口全速传输（2.048Mbps）。

§2 使用说明2．1 前面板EV-35F前面板示意图指示灯说明：前面板有七个指示灯，从左至右分别为：PWR：绿色，电源指示灯。

TD ：黄色，闪亮表示V.35接口有数据输入，闪烁的速度越快，表示V.35接口的数- 2 - 据速率越高。

RD ：黄色，闪亮表示V.35接口有数据输出，闪烁的速度越快，表示V.35接口的数据速率越高。

E1LOS：红色，E1线路断码告警。

常亮表示本端告警，闪亮表示对端设备有此告警。

SYNLOS：红色，E1线路输入信号帧失步告警，当EV-35F工作于非成帧方式时无此告警。

常亮表示本端告警，闪亮表示对端设备有此告警。

PTOK：绿色，灯亮表示误码测试正常。

RC903-V35FE1 V.35至成帧E1接口转换器使用手册（免费下载）北京瑞斯康达科技发展有限公司目录第一章RC903-V35FE1（B版）概述 (3)第二章连接配置 (5)第四章安装与准备工作 (8)第四章开关设置说明 (9)第五章常见故障解答 (13)第一章 RC903-V35FE1（B版）概述一、产品描述RC903-V35FE1是北京瑞斯康达科技发展有限公司出品的V.35转单路透明E1台式接口转换器，适用于V.35设备基于E1网络传输的接口转换器，或称介质转换器。

随着E1线路资源的不断丰富，各种利用E1线路资源用于数据传输的方案被用户普遍接受。

RC903-V35FE1为独立的台式转换器，单独供电，放置与桌面上。

二、产品参数1、E1接口技术指标输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）接口速率：2048Kbps±50ppm编码类型： HDB3电气特性：符合ITU-T G.703建议帧结构：符合ITU-T G.704建议抖动容限：符合ITU-T G.823建议功能特性：完备的线路告警指示、故障转移，及智能自动复位功能2、V.35接口技术指标物理特性：符合V.35接口标准接口类型：ISO 2593阴性连接器（34针母口）工作方式：DCE接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）E1透明模式时，V.35接口速率2048kbps三、前面板及指示灯意义其中各指示灯表示接口转换器状态如下：电源指示灯(PWR)：常亮，电源工作正常；反之错误链路中断告警(LOS)：常灭，E1链路接收有信号；反之E1信号丢失链路错误告警(LER)：常亮，本端E1接收信号错误时（包括上游E1链路告警AIS、E1帧失步告警LOF、CRC4校验错）；常灭，正常远端设备告警(RAL)：常亮，远端转换器有LOS或者LER告警远端环回测试(RLP)：常亮，远端E1处于环回状态其中各接口定义如下：E1接口定义如下：TX：BNC座，75欧姆非平衡接口，E1信号输出RX：BNC座，75欧姆非平衡接口，E1信号输入BALANCE：RJ-45座，120欧姆平衡接口，1、2芯输出，5、6芯输入。

烽火协议转换器一、B210118V 简介B210118V将4个以太网数据信号和8个电话信号复用到1个E1线路上传输，该型号有两个系列产品：B210118和B210118。

其中前者语音接口与程控交换机的11连接，后者语音接口与电话机的11连接。

B210118V的外型尺寸：65X148.5 >39.5 (长X宽稿)；重量：1.5。

而且B210118V提供了丰富的调试开关和指示灯，准确掌握这些调试手段将有利于工程开通和故障定位。

B210118V 特点B210118V语音数据复用转换器具有以下特点：(1)符合G.703, G704(2)符合802.3(3)各种指示灯可以显示本端和对端设备的工作状态(4)支持环回测试功能(5)支持75Q非平衡接口和120Q平衡45接口，通过拨码开关选择(在设备内部)(6)支持功能(7)在E1端口可以进行环回检测在局端设备上，可以对本设备进行远程监控(在局端设备显示的以太网信息只针对本设备的以太网端口1。

(8)语音时隙动态分配功能，在用户不使用电话时，不占用数据带宽(9)以太网支持广播风暴抑制(10)支持220V交流、—48V直流和24V直流三种电源三、B210118V工作条件表电压220 或-48 或24功耗<5W工作温度0 C 〜50 C贮存温度-40 C 〜+70 C相对湿度95%其它无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

四、面板分布1、前面板分布如图4-1所示:图4-1 B210118V语音数据复用转换器前面板分布示意图前面板包括有设备指示灯，4个以太网接口，测试按钮和复位按钮。

2、后面板分布如图4-2所示：U00CL K C1I0?FOOD•■3-图4-2 B210118V语音数据复用转换器后面板分布示意图、后面板包括有电源插座，E1接口，E1接口指示灯和电话接口。

五、指示灯说明前面板共有27个指示灯，依次为：(1) :绿色，电源指示(2) #18 :共8个指示灯，绿色，用户在使用相应的电话线路时点亮(3) :红色，E1接口信号丢失告警，常亮表示本端告警，闪亮表示对端告警(4) :红色，E1接口帧失步或告警，常亮表示本端告警，闪亮表示对端告警(5) :红色，E1接口环回检测指示灯，如果检测到E1接口发生环回，常亮告警(6) :红色，指示灯，常亮表示系统处于状态，以太网接口不可用(7) :红色，常亮表示系统处于测试状态(8) :绿色，常亮表示测试正常(9) :有4组灯(1X，2X，3X，4X)，绿色，表示以太网接口1、2、3、4的和状态，常亮表示正常，闪亮表示有收发数据(10) 100M :有4组灯(1X，2X，3X，4X)，绿色，表示以太网接口1、2、3、4的工作速率，常亮表示100兆，熄灭表示10兆(11) :有4组灯(1X，2X，3X，4X)，绿色，表示以太网接口1、2、3、4的双工状态，常亮表示全双工，熄灭表示半双工六、拨码开关的意义在设备的底部，有一个8位的拨码开关，位号从1到8,所表示的意义如表6-1所示将工作在协商后的模式。

1/2/4E1-10/100M 系列协议转换器用户手册安全使用须知协议转换器在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。

◆仔细阅读本手册，并保存好本手册，以备将来参考用；◆不要将设备放置在接近水源或潮湿的地方；◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方；◆电源接头以及其它设备连接件应互相连接牢固，请经常检查；◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流-48V机种：-36V ~-72V2．直流+24V机种：+24 V±15％3．直流-24V机种：-24 V±15％4．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭；◆不要堵塞通风口；◆在下列情况下，请立即断开电源，并与公司联系：1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。

◆请不要自己修理设备，除手册中有明确指示外。

一、概述n*E1-10/100M系列产品是北京佳特科为科技发展有限公司（）使用自主开发的专用集成电路研制生产的反向复用设备，将以太数据包复用在n路E1中传输，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。

该产品对E1通道无任何特殊要求，并且能对E1自动容错，当E1通道出现环回，设备自动禁止以太数据的传送，避免影响下游交换机。

配置灵活，维护简单，同时提供完整的网络管理功能。

设备名称E1 以太管理结构E1-10/100M 1 1 有Mini桌面型或19英寸×1U 2E1-10/100M 2 2 有Mini桌面型或19英寸×1U 4E1-10/100M 4 2 有Mini桌面型或19英寸×1U E1-10/100M 4 1 4 有Mini桌面型或19英寸×1U 2E1-10/100M 4 2 4 有Mini桌面型或19英寸×1U 4E1-10/100M 4 4 4 有Mini桌面型或19英寸×1U FE1-10/100M 1 1 有Mini桌面型或19英寸×1U FE1-10/100M 4 1 4 有Mini桌面型或19英寸×1U KE1-10/100M 1 1 有集中式插卡K2E1-10/100M 2 2 有集中式插卡K4E1-10/100M 4 2 有集中式插卡KE1-10/100M 4 1 4 有集中式插卡K2E1-10/100M 4 2 4 有集中式插卡K4E1-10/100M 4 4 4 有集中式插卡KFE1-10/100M 1 1 有集中式插卡KFE1-10/100M 4 1 4 有集中式插卡二、主要特点◆采用大规模芯片，电路简单，功耗低，可靠性高；◆设备均提供1-4路E1配置，E1接口阻抗支持75Ω和120Ω，其中FE1-10/100M、KFE1-10/100M、FE1-10/100M 4、KFE1-10/100M 4支持n×64K（n = 1~31）成帧模式E1；◆1/2/4E1-10/100M提供1-2个10/100 Base-Tx端口；◆1/2/4E1-10/100M 4提供4个10/100 Base-Tx端口，4个以太口可进行本地交换和通道隔离；◆10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；◆E1通道支持内置BERT（Bit Error Rate Test）功能；◆自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务；◆支持802.1p优先级功能；◆支持基于802.3x的流量控制功能；◆支持VLAN以太帧透明传输；◆提供1个管理接口，可以灵活设置设备的功能；◆提供1组控制开关，用于设置设备维护测试；◆适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。

RC905-EE1以太网至单路E1接口转换器使用手册北京瑞斯康达科技发展有限公司2004年7月目录第一章概述 (3)第二章使用方法 (3)一、设备面板介绍： (3)二、基本指标： (5)三、设置开关说明： (6)四、转发数据在成帧E1帧格式中的占用 (10)第三章设备的连接 (10)第四章常见故障解答 (12)第一章概述REV.B改版说明：1.更改底面设置开关SW2的第1位、第2位、第3位的定义，请老版本用户特别注意！2.新增以太网端口双工自协商能力，可直接连接交换机的自适应端口；3.新增以太网端口自动交叉反线识别能力，使工程人员不受网线线序的捆饶4.新增以太网端口半双工模式时的back pressure流量控制能力；5.新增抗广播风暴能力。

特别说明：RC905-EE1(REV.B)可与老版本REV.A互通，但需注意SW2第1、3位的定义有所改变，如有问题可电话咨询我公司技术人员。

本设备不能与RC901-EE1、RC902-EE1转换器对通。

主要特点：●提供1路10BaseT以太网RJ45端口和1组E1（75欧姆BNC和120欧姆RJ45）端口，实现以太网数据在E1通道中的传输●可以在E1成帧和E1透明两种工作模式下选择，并且在成帧工作模式下可以设置E1的使用带宽，转发速率为N×64Kbps（N=1~32）●E1成帧模式时，具有远端控制功能，可以控制远端设备的E1环回；并且可以查询到远端告警信息●支持最大以太网数据帧长1593字节●支持以太网端口半双工/全双工自动协商能力●支持以太网端口全双工模式下IEEE 802.3x流量控制●支持以太网端口半双工模式下back pressure流量控制第二章使用方法一、设备面板介绍：● 其中各指示灯定义如下：E1线路指示包括：LOS （红色）：E1链路接收信号丢失告警，E1线路正常工作时，灭。

LER （红色）：E1链路接收信号错误告警。

在E1成帧模式下，该告警表示接收信号有LOF （信号帧失步），或AIS （上游E1告警），或CRC （成帧E1的CRC4校验错误）；在E1透明模式（非成帧）下，该告警只表示AIS （上游E1告警）。

（F）E1/V.24接口转换器用户手册安全使用须知(F)E1/V.24接口转换器在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。

◆仔细阅读本手册，并保存好本手册，以备将来参考用；◆不要将设备放置在接近水源或潮湿的地方；◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方；◆电源接头以及其它设备连接件应互相连接牢固，请经常检查；◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流-48V机种：-36V ~-72V2．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭；◆不要堵塞通风口；◆在下列情况下，请立即断开电源，并与公司联系：1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。

◆请不要自己修理设备，除手册中有明确指示外。

一、概述(F)E1/V.24接口转换器是北京佳特科为科技有限公司（）使用自主开发的专用集成电路研制生产的E1到V.24 接口转换器。

该设备是以超大规模集成电路为核心构成的E1 到V.24接口转换设备，适用于基于V.24接口的数据网。

(F)E1/V.24接口转换器还可提供集中式机框结构。

二、主要特点◆提供1路透明或成帧V.24接口；◆提供1个E1数字口，阻抗75Ω/120Ω；◆提供多个功能开关，适应不同的应用需求；◆采用大规模芯片，电路简单，功耗低，可靠性高；◆体积小，重量轻，工作稳定可靠，安装方便；◆适应多种电源环境。

三、设备原理说明V.24接口的数据信号送入转换器，由专用集成芯片提取时钟，对信号译码并映射到E1信号的码流中。

接收侧E1信号送到专用集成芯片中进行时钟提取和解码，恢复成原有V.24信号，经输出驱动电路送出符合V.24接口要求的信号。

图3.1 原理框图四、产品安装4.1 设备拆封1.在您确定了设备的安装位置后，清理好该处，并将装有设备的纸箱移到安装处旁； 2. 请注意包装箱方向，保证正面朝上； 3.打开纸箱，取出设备及附件。
