格泰GETAIQTZ63（5610）塔式起重机使用说明书格泰重工机械使用前请仔细阅读前言欢迎使用本公司产品。

请您在使用本机前详细阅读本说明书。

本说明书能帮助您正确有效的使用本机，创造最佳的经济效益，更重要的是能避免许多塔机故障和意外事故的发生。

说明：由于技术进步，塔机结构、性能的改进恕不另行通知。

注意：l、认真阅读、保管该产品说明书。

2、按照说明书中地耐力的要求制作塔机基础。

3、严禁非专业塔机安装人员安装、拆卸塔机，特别注意检查塔身标准节、支腿的各条焊缝，如有异常立即处理。

4、每次安装塔机前，必须认真检查、检修塔机。

5、每次转移工地安装塔机后，必须由当地有关部门验收后使用。

6、塔机司机必须持证上岗。

7、保证高度、幅度、重量、力矩限位器等安全装置正常工作。

8、严禁回转起重臂时反车制动。

9、严禁超风速工作。

10、严格执行GB5144《塔式起重机安全规程》ZBJ80012《塔式起重机操作使用规程》1l、钢丝绳断丝、断股、变形要及时更换。

12、按说明书要求定期检修。

目录1 概述 (1)2 起重机技术性能 (2)2.1技术性能参数表2.2配套机构明细表2.3起重性能表2.4起重特性曲线2.5供电参数3 起重机构造简述 (6)3.1总体布置3.2塔机固定式基础载荷及附着载荷3.3金属结构的主要外形尺寸及重量3.4工作机构3.5安全保护装置3.6电气控制与操纵系统3.7绕绳系统4 起重机的安装 (29)4.1组装注意事项4.2地基基础4.3接地装置4.4塔机组装过程5 安全保护装置及调试 (38)6 起重机的拆卸 (39)6.1拆卸注意事项6.2拆卸后的注意事项7 起重机的使用……………………………………………………………………………………4l 7.1投入使用前的工作7.2安全操作规程7.3维修及保养，每天上班前进行7.4主要故障及排除方法7.5其它8 附图、附表8.1整机零部件明细表 (50)8.2塔式起重机各部件润滑明细表8.3易损件明细表8.4轴承明细表8.5基础图8.6电气原理图1、概述QTZ63(5610)塔式起重机是格泰重工机械充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的国最新型的起重运输机械。

塔吊安装、拆除专项施工方案(qtz63)一、前言塔吊是工地施工中常见的起重设备，对于安装和拆除塔吊需要严谨的专项施工方案以确保施工安全、高效完成工程任务。

本文将围绕QTZ63型塔吊的安装、拆除进行详细介绍，包括施工准备、步骤、注意事项及安全措施等内容。

二、施工准备1.设计方案：确定塔吊的具体型号和安装位置，并制定详细的安装、拆除施工方案。

2.材料准备：准备好所有必要的安装、拆除工具和附件，确保完好无损。

3.人员组织：组织经验丰富、持有相关证书的作业人员参与施工，明确各自责任。

4.安全防护：配备必要的安全防护装备，严格遵守相关安全规定。

三、安装步骤1. 地基施工•按照设计要求进行基础施工，确保基础牢固、符合要求。

2. 安装塔体•将塔吊主体部分运至施工位置，根据设计方案逐步安装各部件。

3. 安装起重机构•安装塔吊的起重机构，包括钢丝绳、吊钩等。

4. 联机调整•进行塔吊主体和起重机构的联机调试，确保操作正常。

四、拆除步骤1. 拆除起重机构•先拆除塔吊的起重机构，逐步卸下各部件。

2. 拆除塔体•拆除塔吊主体部分，需采取逐层拆除的方式，使用合适的设备进行拆卸。

3. 清理整理•清理施工现场，对拆卸下来的部件进行整理分类存放。

五、注意事项1.严格按照设计方案和操作规程操作，杜绝盲目操作。

2.注意施工环境，确保操作区域通畅，人员有序。

3.定期检查设备状态，发现问题及时处理。

4.遇到恶劣天气需停止施工，确保施工安全。

六、安全措施1.严格遵守施工安全规定，佩戴好安全防护装备。

2.建立安全警示标志，指导作业人员注意危险。

3.进行施工前的安全交底，提醒作业人员注意事项。

4.定期组织安全培训，强化安全意识。

结语塔吊的安装与拆除是一项复杂的工程，需要严格执行专项施工方案以确保安全、高效完成任务。

只有在严谨的操作下，才能有效减少事故发生的可能性，保障工程施工质量和工人安全。

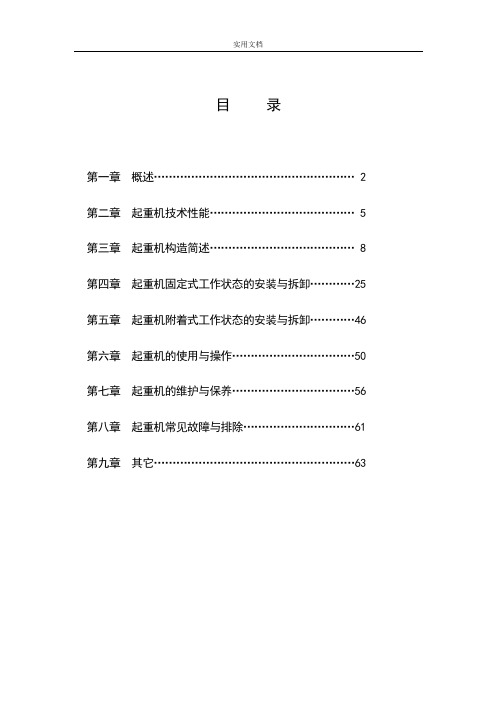

目录第一章概述 (2)第二章起重机技术性能 (5)第三章起重机构造简述 (8)第四章起重机固定式工作状态的安装与拆卸 (25)第五章起重机附着式工作状态的安装与拆卸 (46)第六章起重机的使用与操作 (50)第七章起重机的维护与保养 (56)第八章起重机常见故障与排除 (61)第九章其它 (63)第一章概述1.1 QTZ63E塔式起重机是由徐州建筑工程机械有限公司设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。

其吊臂为50米、 55米两种臂长的组合，最大起重量为6吨，额定起重力矩为76吨·米。

该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。

（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用三速电机，和单速比减速箱，能实现重载低速，最高速度可达80m/min。

小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。

回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。

（3）工作范围大，工作方式多，适用对象广。

通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。

第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。

塔机独立固定式工作，最大起升高度为40米。

（4）各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器，塔机回转限位器等安全装置。

目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (9)第四篇固定式塔机的安装 (27)第五篇附着式塔机的安装 (46)第六篇塔机的拆卸 (50)第七篇塔机的使用 (54)第八篇塔机的维护保养 (64)附表一塔式起重机用钢丝绳明细表 (68)附表二各部润滑表 (68)附图一主电路图(参考) (69)附图二控制电路图(参考) (70)附图三平衡重施工图1(参考) (71)附图四平衡重施工图2(参考) (72)附件： (72)说明:本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部份参数可能与本说明书不符，敬请留意，并与本公司联系。

2005年版第一篇概述QTZ63(5013)塔式起重机,是由广东业豪机械制造有限公司根据最新标准JG/T5037-93<<塔式起重机分类>>设计的自升塔式起重机。

该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大工作幅度为50米，最大起重量为6吨，起重力矩符合最新塔式起重机基本参数。

该机的主要特色有：1、工作方式多，适用范围广。

该机有无斜撑固定基础式、带斜撑固定基础式、外墙附着式等工作方式，同时还可以根据需要变换臂长为44m、 38m,以适用于各种不同的施工对象。

无斜撑固定独立的起升高度为37.5m,附着式是在独立式的基础上, 增加标准节和附着装置而实现的，起升高度可达到140m,特殊订货请与广东业豪机械制造有限公司联系。

2、工作速度高，调速性能好，工作平稳可靠。

采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

小车牵引机构装有电磁盘式制动器，使工作机构速度高且制动平稳可靠。

采用液力偶合器和行星减速器驱动的回转机构，使得塔机回转起动、制动平稳，就位准确，安全可靠。

3、引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器具等安全装置，以及小车防断绳、防断轴装置，使塔机能适用于各种不同的施工环境，确保塔机工作可靠。

致用户感谢您选购和使用本公司的“中建"牌QT63（5013）塔式起重机！为了确保塔式起重机各阶段的安全，使您正确使用与维护该设备，我们要求在使用塔机前，请您必须认真阅读和理解本说明书的全部内容.有关操作、维修人员必须具有强烈的安全意识,认真负责地切实遵守本说明书的规定,同时按适用的国家和地方有关的法律、法规、安全规程、保险要求及条例开展工作.用户应在每个工作现场授权专人负责安全，杜绝一切事故隐患,以良好的工作质量确保塔式起重机使用安全。

本说明书文字及插图所涉及的尺寸、重量等数据因设计改进，与实物可能有所不同，以实物为准。

本使用说明书中标有“黑体"的语句,涉及到施工的安全，敬请注意。

本公司随着科学技术的进步，制造工艺的不断完善和改进，产品的某些局部结构或个别参数将有可能改变，我们将保持修改的权利，恕不另行通知,请用户谅解。

如有疑问，请与本公司联系!联系电话：023—68610873出厂编号出厂日期2010年1月第二版QTZ63（5013)塔机使用说明书目录概述 (1)一、技术性能和主要外形尺寸 (3)二、主要部件结构特点 (8)三、立塔及升塔 (13)四、降塔及拆塔 (23)五、操作维修保养 (27)六、故障排除、易损件和润滑 (40)七、整机零部件发运清单 (44)附表1：装箱发货清单 (46)附表2：工具装箱明细表 (47)附件1:随机技术文件及附图清单 (48)附件2：塔式起重机安全操作规程 (49)附件3:塔式起重机驾驶员十不吊 (51)附图1:固定支腿基础 (52)附图2：底座基础 (53)附图3：井字底架基础 (54)附图4：平衡重Ⅰ (55)附图5：平衡重Ⅱ (56)附图6：平衡重长衬管 (57)附图7：吊环 (58)附图8：连接板 (59)附图9:平衡重长拉紧板 (60)附图10:底座安装图 (61)概述QTZ63（5013）型自升附着塔式起重机，是重庆中建机械制造有限公司按最新标准GB5144-2006《塔式起重机安全规程》和GB/T5031—2008《塔式起重机》设计和生产的新型塔式起重机。

QTZ63型塔式起重机 使用说明书江苏正兴建设机械有限公司感谢您选择正兴！在第一次使用前，请先熟悉您的塔机，并仔细阅读本使用说明书。

这样做不仅有助于您能安全、正确、合理、高效地使用塔机，也能避免因误操作而危及您与他人的安全。

为此请您注意以下重要信息：一、 因各种塔式起重机结构特点不同，请严格按照说明书中的各项规定操作。

这样会对您合理有效的使用塔机，延长塔机寿命，提高经济效益有很大帮助。

二、 阅读本说明书的同时，必须了解塔机上各种安全警告标志的内容。

在使用塔机过程中，请严格按照提示进行操作，以免发生意外事故。

三、 本塔机只能由熟悉塔机特性并具有相关安全操作知识、持有合法有效证件的人员进行操作、保养和维修。

四、 为避免发生意外事故及影响塔机的性能，请您不要随意改装塔机、特别是不能拆除塔机的安全装置而使用。

正兴一直致力于制造最先进的塔式起重机，因此我们将保留随时更改设计、装备及技术工艺的权利。

所以，任何以本说明书中的数据、图示或文字描述为依据的索赔要求将不予接受。

改动之处，将会编入新版说明书中，恕不另行通知。

如有疑问，请咨询正兴服务中心，我们乐意为您解答任何问题。

有关正兴的更多信息，请访问我们的网站:http//正兴预祝您工作愉快！目 录1 概述 (1)2 起重机的主要性能及参数 (2)2.1 起重机总图 (2)2.2 塔式起重机标牌 (3)2.3 主要性能参数 (4)2.4 起重特性 (5)2.5 起重机综合参数 (6)2.6 起重机噪音值 (7)2.7 供电参数 (7)3 可选择的安装使用方法 (8)3.1 QTZ63塔机的下部安装形式 (8)3.2 附着使用方式 (8)3.3 变臂长使用方式 (9)4 主要结构简介 (10)4.1 主要结构件 (10)4.2 工作机构 (22)5 使用操作 (27)5.1 操作位置 (27)5.2 操作面板说明 (27)5.3 警告标志 (29)5.4 变倍率的使用 (30)5.5 起升操作要求 (31)5.6 回转操作要求 (31)5.7 小车变幅 (31)5.8 安全装置的使用 (31)5.9 起重机的操作和使用 (操作规程) (31)6 安全保护装置 (35)6.1 用途 (35)6.2 分类 (35)6.3 注意事项 (35)6.4 力矩限制器 (36)6.5 高度限位器 (36)6.6 幅度限位器 (37)6.7 起重量限制器 (38)6.8 回转限制器 (38)6.9 断缆保护装置与紧绳断缆保护装置 (38)6.10 防坠落装置 (39)6.11臂端防撞缓冲装置 (39)6.12 障碍灯 (39)6.13 电铃 (39)6.14 风速仪 (39)6.15 防脱绳装置 (39)7 安装与拆卸 (40)7.1 立塔 (40)7.2 塔机顶升，增加高度 (48)7.3 附墙装置的安装 (56)7.4 拆卸塔身标准节，降低塔机高度 (58)7.5 拆卸整个塔 (63)8 起重机的调试和试运转 (69)8.1起重力矩限制器调试 (69)8.2 起重量限制器的调整 (69)8.3 高度限位器的调试 (70)8.4 小车变幅限位器调试 (71)8.5 回转限制器调试 (72)8.6 试运转 (72)8.7 验收 (73)9液压 (74)9.1 顶升液压系统的组成 (74)9.2 使用及注意事项 (75)10 电器 (76)11 起重机的维修与保养 (81)11.1 机械系统的维修 (81)11.2 电力操纵系统维修 (82)11.3 起重机常见故障及其排除方法 (83)12 塔式起重机运输方法 (84)12.1 散件运输方法 (84)12.2 集装箱运输方法 (84)13 起重机发货清单及起重机组件重量明细表 (85)14 起重机外购件、易损件清单 (85)15 附录 (85)QTZ63塔式起重机使用说明书1 概述QTZ63塔式起重机是一种固定、自升、附着式塔机，其参数经优化设计，塔机的性能先进、造型美观，具有起重臂长，工作覆盖面大等特点，各种机构性能及参数先进，其设计思想注重低、中、高各种层次施工工程的要求，同时具有操作简单，维护方便、性价比高等突出优点，由于具有自升和附着功能，从而使塔机架设高度大大增加，可满足140米以下各种工业、商业、办公、民用等建筑的施工要求，是目前国内建设施工中比较理想的起重运输机械。

安QTZ63塔吊安装、拆除方法和步骤6.1、塔吊的安装1、安装加强节先将加强节吊装在踏脚上，用8件专用螺栓和16件专用螺母踏脚架与加强节连接，再吊装2件加强节，用标准螺栓连接好后吊装套架，使套架上的爬爪放在加强节的踏步上，在吊装套架前注意应把16个爬升导轮的调整尺寸放到做大。

2、安装回转总成下支座、回转支撑、上支座出厂时已用螺栓连为整体，在上支座上设有4个安装吊耳，将该组件吊装到套架上，对正下支座上四根主弦杆与标准节上的止口，用销轴与套架连接起来，并用8件M33的标准节螺栓将下支座与标准节连接，然后安装上支座的工作平台。

3、安装回转塔身吊起回转塔身，安装时注意平衡臂绞点的一方在标准节有踏步的一侧，使靠近起重量限制器一边的支耳与准备安装起重臂的方向一致。

调整8件爬升导轮与塔身主弦杆之间的间隙2-3mm。

4、安装塔顶吊装前在地面上先把塔顶上的平台、栏杆、扶梯装好，随后把塔顶吊到回转塔身上，用4件销轴将回转塔身与转台联接。

吊装时应将塔顶垂直的一侧朝向起重臂方向。

5、安装平衡臂总成在地面上把平衡臂组装好，将起升机构、电控箱、电阻箱、平衡臂拉杆装在平衡臂上，并固接上，吊起平衡臂。

用销轴将平衡臂与回转塔身铰接并穿好开口销，然后将平衡臂逐渐抬高直到将平衡臂拉杆用销轴铰接并穿好开口销，然后缓慢地将平衡臂放下，在安装起重臂之前应当先吊装2块1.93吨重的平衡重安装在平衡臂尾部。

6、安装司机室司机室内的电气设备安装齐全后，把司机室吊到上支座靠右平台的前端，对准耳板上孔的位置，然后用三根销轴联接并穿好开口销。

7、安装起重臂总成在塔机附近平整的枕木上，拼装好起重臂，把起重臂停靠在约0.6米高的支架上，将变幅小车装置与起重臂根部最小幅度处，并收紧变幅小车的钢丝绳，以小车在载重情况下不上松弛为宜，再将起重臂拉杆拼装好后与起重臂上的吊点用销轴铰接，穿好开口销，放在起重臂上的弦杆的定位托架内，并用铁丝捆扎牢固，检查起重臂上的电路是否完善。

QTZ63塔吊说明书一、概述QTZ63塔吊是一种水平臂架、小车变幅、上回转自升式多用途塔式起重机，按照《塔式起重机》GB/T5031-2008及《塔式起重机设计规范》GB/T13752-1992标准设计制造，额定起重力矩为63吨·米，最大起重量6吨，最大工作幅度50米。

该机具有工作方式多、适用范围广、工作速度高、调速性能好、工作平稳可靠、安全装置齐全等特点，适用于高层大楼、居民住宅、高层工业建筑、大跨度工业厂房及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。

二、技术性能2.1 技术性能表---参数名称 ---参数值 ---备注 -----------------公称起重力矩 ---760 kN·m ----------工作幅度 ---2.5～50 m ----------最大额定起重量 ---6 t ----------最大幅度处额定起重量 ---1.3 t ----------起升高度 ---独立式40 m<br>附着式140 m ----------起升速度（四绳） ---8.5/40/80 m/min ----------起升速度（双绳） ---4.25/20/40 m/min ----------回转速度 ---0-0.6 r/min ----------变幅速度 ---44/22 m/min ----------加强标准节（7节） ---无缝钢管127×14<br>材质20钢 ---截面1600×1600×2500 mm -------标准节（9节） ---无缝钢管127×10<br>材质20钢 ---截面1600×1600×2500 mm -------电器 ---中德合资 ----------工作温度 ----20～40 ℃ ----------整机质量（以最长臂计算，平衡重除外） ---26186 kg -------2.2 主要机构技术数据2.2.1 起升机构起升机构采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1 总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4 安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6 电气安装注意事项 (22)4.起重机的安装 (23)4.1基础 (24)4.2组装注意事项 (24)4.3 接地装置 (25)4.4 塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1 投入使用前的工作 (35)6.2 安全操作规程 (36)6.3 起重机的维修与保养 (38)6.4 常见故障及排除方法 (41)6.5 其它 (45)7.起重机的拆卸 (46)7.1 拆卸塔身标准节 (46)7.2 拆卸起升钢丝绳、平衡重 (47)7.3 拆卸起重臂 (47)7.4 拆卸平衡臂 (47)7.5 拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7 电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。
