安全防范系统通用图形符号(GA_T__74—2000)

格式：doc
大小：1.64 MB
文档页数：14

下载文档原格式

GAT742000安全防范系统通用图形符号.doc

中华人民共和国公共安全行业标准安全防范系统通用图形符号1、主题内容与适用范围本标准规定了安全防范系统技术图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

2、引用标准GB1.5标准化工作导则符号、代号标准编写规定GB4728.3电气图用图形符号导线和连接器件GB4728.6电气图用图形符号电能的发生和转换GB4728.8电气图用图形符号测量仪表、灯和信号器件GB4728.10电气图用图形符号电信：传输GB4728.11电气图用图形符号电力、照明和电信布置GB7093.1~7093.4图形符号表示规则GB10408.1~10408.5入侵探测器IEC574-8声频-视频录像和电视设备及其系统第八部分符号和标志3、图形符号编号图形符号名称英文说明3.1 周界防护装置及防区等级符号3.1.1栅栏fence 单位地域界标3.1.2 监视区区内有监控，人员出入受控制3.1.3 全部在严密监控防护之下，人员出入受限制3.1.4 forbidden zone 位于保护区内，禁区人员出入受严格限制精品文档3.1.5保安巡逻打卡器3.1.6警戒电缆传感器guardwire cable-sensor3.1.7警戒感应处理器guardwire sensor processor3.1.8周界报警控制器console3.1.9界面接口盒interface box3.1.10 主动红外入侵控测器active infrared intrusiondetector发射、接收分别为Tx、Rx3.1.11张力导线探测器tensioned wire detector3.1.12 静电场或电磁场探测器electrostatic or electromagnetic fence detector3.1.13 遮挡式微波探测器3.1.14 埋入线电场扰动探测器buried line field disturbancedetector3.1.15 弯曲或震动电缆探测器flex or shock sensitive cabledetector精品文档3.1.16 微音器电缆探测器microphonic cable detector3.1.17光缆探测器fibre optic cable detector3.1.18 压力差探测器pressure differentialdetector3.1.19高压脉冲探测器high-voltage pulse detector 3.1.20激光探测器3.2 出入口控制器材3.2.1 楼寓对讲电控防盗门主机Mains control module forflat intercom electricalcontrol door3.2.2对讲电话分机interphone handset 3.2.3锁匙电开关key controlled switches 3.2.4密码开关code switches3.2.5 电控锁electro-mechanical lock精品文档3.2.6 电锁按键button for electro-mechaniclock3.2.7声控锁acoustic control lock3.2.8 出入口数据处理设备3.2.9 可视对讲机video entry securityintercom3.2.10读卡器card reader3.2.11键盘读卡器3.2.12指纹识别器fingerprint verfier 3.2.13掌纹识别器palmorint verifier 3.2.14人像识别器3.2.15 眼纹识别器精品文档3.2.16卡控叉形转栏3.2.17卡控旋转栅门3.2.18卡控旋转门3.3报警开关3.3.1 紧急脚挑开关deliberately–operateddevice(foot)3.3.2 钞票夹开关money clip(spring or gravityclip)3.3.3 紧急按钮开关deliberately-operateddevice(manual)3.3.4压力垫开关pressure pad3.3.5 门磁开关magnetically-gperatedprotective switch3.4 视、听器材3.4.1 声控装置audio surveillance device(microphone)3.4.2报警自动照相机security camera,still-frame 3.4.3视频印像机3.5 振动、接近式探测器3.5.1 声波探测器acoustic detector(airbornevibration)3.5.2 分布电容探测器capacitive proximitydetector3.5.3压敏探测器pressure-sensitive detector3.5.4 玻璃破碎探测器glass-breakdetector(surface contact)3.5.5振动探测器vibration detector(structural)3.5.6 振动声波复合探测器structural and airbornevibration detector3.6 空间移动探测器3.6.1被动红外入侵探测器passive infraed intrusion detector3.6.2微波入侵探测器 microwave intrusion detector3.6.3超声波入侵探测器ultrasonic intrusion detector 3.6.4被动红外/超声波双技术探测器 IR/U dual –tech motion detector3.6.5被动红外/微波双技术探测器IR/U dual–technology detector3.6.6三复合探测器X,Y,Z 也可是相同的，如：X=Y=Z=IR 3.7声、光报警器具有内部电源3.7.1声、光报警箱 alarm box3.7.2报警灯箱 beacon3.7.3警铃箱 bell3.7.4警号箱 siren3.8控制和联网器材3.8.1 密码操作报警控制箱keypad operated controlequipment3.8.2 开关操作控制箱key operated controlequipment3.8.3 时钟或程序操作控制箱timer or programmeroperated control equipment3.8.4灯光示警控制器visible indication3.8.5 声响告警控制箱audible indecationequipment3.8.6 开关操作声、光报警控制箱key operated,visible &audible indicationequipment3.8.7 打印输出的控制箱print-out facility equipment3.8.8 电话报警联网适配器3.8.9保安电话alarm subsidiary interphone3.8.10 密码操作电话自动报警传输控制箱key pad control equipmentwith phone line transeiver3.8.11 电话联网，电脑处理报警接收机phone line alarm receiverwith computer3.8.12 无线报警发射装置器radio alarm transmitter3.8.13 无线联网电脑处理报警接收机radio alarm receiver withcomputer3.8.14 有线和无线报警发送装置phone and radio alarmtransmitter3.8.15 有线和无线网电脑处理接收机phone and radio alarmreceriver with computer3.8.16模拟显示板emulation display panel3.8.17 安防系统控制台control table for securitysystem3.9 报警传输设备3.9.1 报警中继数据处理机processor3.9.2传输发送器transmitter 3.9.3传输接收器receiver3.9.4 传输发送、接收器transceiver3.10 电视监控器材3.10.1标准镜头器standard lens 3.10.2广角镜头pantoscope lens 3.10.3自动光圈镜头auto iris lens3.10.4 自动光圈电动聚焦镜头auto iris lens,motorizedfocus3.10.5 三可变镜头motorized zoom lensmotorized iris3.10.6 黑白摄像机B/w camera3.10.7彩色摄像机color camera3.10.8微光摄像机器star light leval camera 3.10.9室外防护罩器outdoor housing3.10.1室内防护罩indoor housing3.10.11 时滞录像机time lapse video taperecorder3.10.12 录像机video tape recorder 普通录像机，彩色录像机通用符号3.10.13监视器（黑白）B/w display monitor3.10.14彩色监视器color monitor3.10.15视频报警器video motion detector3.10.16 视频顺序切换器sequential video switcher X代表几位输入Y代表几位输出3.10.17 视频补偿器video compensator3.10.18时间信号发生器3.10.19 视频分配器X代表输入Y代表几位输出3.10.2云台3.10.21 云台、镜头控制器3.10.22图像分割器X代表画面数3.10.23 光、电信号转换器GB4728.103.10.24 电、光信号转换器3.11 电源器材power supply unit 与其他设备构成整体时，则不必单独另画3.11.1 直流供电器combination ofrechargeable battery andtransformed charger具有再充电电池和变压器充电器组合设备3.11.2交流供电器main supply power source3.11.3 一次性电池battery supply powersource3.11.4 可充电的电池battery or standby batteryrechargeablue3.11.5变压器或充电器transformer or charger unit 3.11.6备用发电机standby generator3.11.7不间断电源uninterrupted power supply 3.12汽车防盗报警器3.12.1 汽车防盗报警主机3.12.2状态指示器3.12.3寻呼接收机3.12.4遥控器3.12.5点火切断器3.12.6 针状开关3.12.7 汽车报警无线电台GB4728.103.12.8 测向无线电接收电台GB4728.103.12.9 无线电地标发射电台GB4728.103.13 防爆和安全检查产品3.13.1 X射线安全检查设备X-ray security inspectionequi-pment3.13.2 中子射线安全设备neutron ray securityinspectionequipment3.13.3 通过式金属探测器3.13.4 手持式金属探测器3.13.5排爆机器人3.13.6防爆车explosive proof car3.13.7 爆炸物销毁器3.13.8导线切割器lead cutter3.13.9防爆箱 explosive proof box3.13.10防爆毯 explosive proof blanket3.13.11防爆服 explosive proof uniform3.13.12信件炸弹检测仪 letter check instrument for bomb3.13.13防弹背心3.13.14防刺服3.13.15防弹玻璃附录 A系统管线图的图形符号（补充件）表A1电线图表符号直流配电线单根导线控制及信号线 2根导线交流配电线 3根导线同轴电缆4根导线精品文档线路交叉连接n根导线交叉而不连接视频线光导纤维电报和数据传输线声道电话线屏蔽导线表A2配线的文字符号明配M 暗配线 A瓷瓶配线CP 木槽板或铝槽板配线CB水煤气管配线G 塑料线槽配线XC电线管（薄管）配线DG 塑料管配线VG铁皮蛇管配线SPG 用钢索配线 B用卡钉配线QD 用瓷夹或瓷卡配线GJ表A3线管配线部位的符号沿钢索配线S 沿梁架下弦配线L沿柱配线Z 沿墙配线Q沿天棚配线P 沿竖井配线SQ在能进入的吊顶内配线PN 沿地板配线 D附加说明：本标准由中中华人民共和国公安部提出。

安全防范系统通用图形符号(GA-T--74—2000)

编号图形符号名称英文说明3.1 周界防护装置及防区等级符号3.1.1 栅栏fence 单位地域界标3.1.2 监视区边界monitored zone区内有监控，人员出入受控制3.1.3 保护区边界(防护区) protective zone全部在严密监控防护之下，人员出入受限制3.1.4 加强保护区边界(禁区) forbidden zone位于保护区内，人员出入禁区受严格限制3.1.5 保安巡逻打卡器security cruise station 3.1.6 警戒电缆传感器guardwire cablesensor3.1.7 警戒感应处理器guardwire sensor processor 长方形：长∶宽=1∶0.63.1.8 周界报警控制器console3.1.9 接口盒interface box编号图形符号名称英文说明3.1.10 主动红外探测器active infrared intrusiondetector发射、接收分别为Tx、Rx 引用BS 4737-5.2：19983.1.11 引力导线探测器tensioned wire detector 引用BS 4737-5.2：19983.1.12 静电场或电磁场探测器electrostatic orelectromagnetic fencedetector引用BS 4737-5.2：19983.1.13 遮挡式微波探测器microwave fence detector 引用BS 4737-5.2：19983.1.14 埋入线电场扰动探测器buried line fielddisturbance detector引用BS 4737-5.2：19983.1.15 弯曲或震动电缆探测器flex or shock sensitive cabledetector引用BS 4737-5.2：19983.1.16 拾音器电缆探测器microphone cable detector 引用BS 4737-5.2：19983.1.17 光缆探测器fibre optic cable detector 引用BS 4737-5.2：19983.1.18 压力差探测器pressure differentialdetector引用BS 4737-5.2：19983.1.19 高压脉冲探测器high-voltage pulse detector 3.1.20 激光探测器laser detector3.2 出入口控制设备access control equipment3.2.1 楼宇对讲系统主机main control module for flat intercom electrical control system3.2.2 对讲电话分机interphone handset3.2.3 可视对讲摄像机video entry security intercom camera3.2.4 可视对讲机video entry security intercom3.2.5 电控锁electro-mechanical lock编号图形符号名称英文说明3.2.6 卡控旋转栅门3.2.7 卡控旋转门3.2.8 卡控叉形转栏3.2.9 出入口数据处理设备3.2.10 读卡器card reader3.2.11 键盘读卡器card reader with keypad3.2.12 指纹识别器finger print verifier3.2.13 掌纹识别器palm print verifier3.2.14 人像识别器portrait verifier3.2.15 眼纹识别器eye print verifier3.2.16 声控锁acoustic control lock编号图形符号名称英文说明3.3 报警开关protective switch引用BS 4737-5.2：19983.3.1 紧急脚挑开关deliberately-operateddevice(foot)引用BS 4737-5.2：19983.3.2 钞票夹开关money clip (spring or gravityclip)引用BS 4737-5.2：19983.3.3 紧急按钮开关deliberately-operateddevice(manual)引用BS4737-5.2：19983.3.4 压力垫开关pressure pad引用BS 4737-5.2：19883.3.5 门磁开关magnetically-operatedprotective switch引用BS 4737-5.2：19983.3.6 电锁按键button for electro-mechanic lock3.3.7 锁匙开关key controlled switch 3.3.8 密码开关code switch3.4 安防专用视、听器材video/audio device forsecurity引用BS 4737-5.2：19983.4.1 声音复核装置audio surveillancedevice(microphone)引用BS 4737-5.2：1998编号图形符号名称英文说明3.4.2 安防专用照相机security camera ,still-frame引用BS 4737-5.2：19983.4.3 安防专用视频摄像机video camera for security引用BS 4737-5.2：19983.5 振动、接近式探测器vibration,proximity orenvironment detector引用BS 4737-5.2：19983.5.1 声波探测器acoustic detector(airbornevibration)引用BS 4737-5.2：19983.5.2 分布电容探测器capacitive proximitydetector引用BS 4737-5.2：19983.5.3 压敏探测器pressure-sensitive detector3.5.4 破璃破碎探测器glass-breakdetector(surface contact)引用BS 4737-5.2：19983.5.5 振动探测器vibrationdetector(structural orinertia)结构的或惯性的含振动分析器引用BS 4737-5.2：19983.5.6 振动声波复合探测器structural and airbornevibration detector引用BS 4737-5.2：19983.5.7 商品防盗探测器3.5.8 易燃气体探测器如：煤气、天然气、液化石油气等3.5.9 感应线圈探测器3.6 空间移动探测器movement detector引用BS 4737-5.2：1998编号图形符号名称英文说明3.6.1 被动红外入侵探测器passive infrared intrusiondetector引用BS4737-5.2：19983.6.2 微波入侵探测器microwave intrusiondetector引用BS4737-5.2：19983.6.3 超声波入侵探测器ultrasonic intrusiondetector引用BS4737-5.2：19983.6.4被动红外/超声波双技术探测器IR/U dual-tech motiondetector引用BS4737-5.2：19983.6.5被动红外/微波双技术探测器IR/M dual-technologydetector引用BS4737-5.2：19983.6.6 三复合探测器X、Y、Z也可是相同的，如X=Y=Z=IR3.7 声、光报警器warning or signalingdevice(with integral powersupply)具有内部电源引用BS4737-5.2：19983.7.1 声、光报警箱alarm box引用BS 4737-5.2：19983.7.2 报警灯箱beacon引用BS 4737-5.2：19983.7.3 警铃箱bell引用BS 4737-5.2：19983.7.4 警号箱siren语言报警同一符号引用BS 4737-5.2：1998编号图形符号名称英文说明3.8 报警控制设备alarm control equipment(withintegral power supply)具有内部电源3.8.1 密码操作报警控制箱keypad operated controlequipment引用BS 4737-5.2：19983.8.2 开关操作控制箱key operated controlequipment引用BS 4737-5.2：19983.8.3 时钟或程序操作控制箱timer or programmer operatedcontrol equipment引用BS 4737-5.2：19983.8.4 灯光示警控制器visible indication equipment引用BS 4737-5.2：19983.8.5 声响告警控制箱audio indication equipment引用BS 4737-5.2：19983.8.6 开关操作声、光报警控制箱key operated visible &audible indication equipment引用BS 4737-5.2：19983.8.7 打印输出控制箱print-out facility equipment引用BS 4737-5.2：19983.8.8 电话报警联网适配器3.8.9 保安电话alarm subsidiary interphone3.8.10密码操作电话自动报警控制箱keypad control equipmentwith phone line transceiver3.8.11电话联网、电脑处理报警接收机phone line alarm receiverwith computer编号图形符号名称英文说明3.8.12 无线报警发送装置radio alarm transmitter3.8.13无线联网电脑处理报警接收机radio alarm receiver withcomputer3.8.14 有线和无线报警发送装置phone and radio alarm transmitter3.8.15有线和无线联网电脑处理接收机phone and radio alarmreceiver with computer3.8.16 模拟显示屏emulation display panel3.8.17 安防系统控制台control table for security system3.8.18 键盘keypad3.8.19 防区扩展模块A—报警主机P—巡更点D—探测器3.8.20 报警控制主机alarm control unD—报警信号输入K—控制键盘S—串行接口R—继电器触点(报警输出)3.9 报警传输设备alarm transmission equipment编号图形符号名称英文说明3.9.1 报警中继数据处理机processor3.9.2 传输发送器transmitter引用BS 4737-5.2：19983.9.3 传输接收器receiver引用BS 4737-5.2：19983.9.4 传输发送、接收器transceiver引用BS 4737-5.2：19983.10 电视监控设备TV-surveillance/control equipment3.10.1 标准镜头standard lens 虚线代表摄像机体3.10.2 广角镜头pantoscope lens3.10.3 自动光圈镜头anto iris lens3.10.4 自动光圈电动聚焦镜头auto iris lens,motorized focus3.10.5 三可变镜头motorized zoom lens motorized iris3.10.6 黑白摄像机B/W camera带标准镜头的黑白摄像机3.10.7 彩色摄像机color camera带自动光圈镜头的彩色摄像机3.10.8 微光摄像机star light level camera自动光圈，微光摄像机编号图形符号名称英文说明3.10.9 室外防护罩outdoor housing3.10.1室内防护罩indoor housing3.10.1 1 时滞录像机time lapse video taperecorder3.10.1 2 录像机video tape recorder普通录像机，彩色录像机通用符号3.10.13监视器(黑白) B/W display monitor3.10.14彩色监视器color monitor3.10.15视频移动报警器video motion detector3.10.1 6 视频顺序切换器sequential video switchX代表几路输入Y代表几路输出3.10.17视频补偿器video compensator3.10.18时间信号发生器time & date generator编号图形符号名称英文说明3.10.1 9 视频分配器video amplifier distributorX代表输入Y代表几路输出3.10.2云台pan/tilt unit3.10.21云台、镜头控制器pan and lens control unit3.10.22图像分割器video splitter X代表画面数3.10.2 3 光、电信号转换器引用GB/T4728.10-19993.10.2 4 电、光信号转换器引用GB/T4728.10-19993.10.25云台、镜头解码器decoder3.10.2 6 矩阵控制器matrixA i—报警输入A O—报警输出C—视频输入P—云台镜头控制K—键盘控制M—视频输出3.10.2 7 数字监控主机VGA—电脑显示器(主输出)M—分控输出、监视器K—鼠标、键盘，其余同上含3.11 电源power supply unit3.11.1 直流供电器comb ination ofrechargeable-battery andtransformed charger引用BS 4737-5.2：1998编号图形符号名称英文说明3.11.2 交流供电器mains supply power source引用BS 4737-5.2：19983.11.3 一次性电池battery supply power source引用BS 4737-5.2：19983.11.4 可充电的电池battery or standbybattery,rechargeable引用BS 4737-5.2：19983.11.5 变压器或充电器transformer or charge unit引用BS 4737-5.2：19983.11.6 备用发电机standby generator引用BS 4737-5.2：19983.11.7 不间断电源uninterrupted powersupply3.12 车辆防盗报警设备vehicle security alarm equipment3.12.1 汽车防盗报警主机vehicle security alarm unit3.12.2 状态指示器state indicator3.12.3 寻呼接收机pager3.12.4 遥控器remote controller3.12.5 点火切断器firers off module编号图形符号名称英文说明3.12.6 针状开关pin switch3.12.7 汽车报警无线电台引用GB/T 4728.10-19993.12.8 测向无线电接收台引用GB/T 4728.10—19993.12.9 无线电地标发射电台引用GB/T 4728.10-19993.13 防爆和安全检查设备3.13.1 X射线安全检查设备X-ray security inspection equipment3.13.2 中子射线安全检查设备neutron ray security inspection equipment3.13.3 通过式金属探测门articulated metalwork detection door3.13.4 手持式金属探测器handle metalwork detector3.13.5 排爆机器人flame-exclusive robot3.13.6 防爆车explosive proof编号图形符号名称英文说明3.13.7 爆炸物销毁器3.13.8 导线切割器lead cutter3.13.9 信件炸弹检测器letter check instrument for bomb3.13.1防弹玻璃bullet proof glass附录 A(标准的附录)系统管线图的图形符号表A1 电线图形符号直流配电线单根导线控制及信号线2根导线交流配电线3根导线同轴电缆4根导线n根导线线路交叉连接视频线线路交叉不连接光导纤维电报和数据传输线声道电话线屏蔽导线明配线 M 暗配线 A 瓷瓶配线 CP 木槽板或铝槽板配线 CB 水煤气管配线 G 塑料线槽配线 XC 电线管(薄管)配线 DG 塑料管配线 VG 铁皮蛇管配线 SPG 用铁索配线 B 用卡钉配线 QD 用瓷夹或瓷卡配线 CJ沿铁索配线 S 沿梁架下弦配线 L 沿柱配线 Z 沿墙配线 Q 沿天棚配线 P 沿竖井配线 SQ 在能进入的吊顶内配线 PN 沿地板配线 D。

GAT74-94安全防范系统通用图形符号

WORD 整理版中华人民XX国公共安全行业标准安全防范系统通用图形符号1、主题内容与适用范围本标准规定了安全防范系统技术图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

2、引用标准GB1.5标准化工作导则符号、代号标准编写规定GB4728.3电气图用图形符号导线和连接器件GB4728.6电气图用图形符号电能的发生和转换GB4728.8电气图用图形符号测量仪表、灯和信号器件GB4728.10电气图用图形符号电信：传输GB4728.11电气图用图形符号电力、照明和电信布置GB7093.1~7093.4图形符号表示规则GB10408.1~10408.5入侵探测器IEC574-8声频-视频录像和电视设备及其系统第八部分符号和标志3、图形符号编号图形符号名称英文说明3.1 周界防护装置及防区等级符号栅栏fence 单位地域界标监视区区内有监控,人员出入受控制全部在严密监控防护之下,人员出入受限制forbidden zone 位于保护区内,禁区人员出入受严格限制保安巡逻打卡器警戒电缆传感器guardwire cable-sensor警戒感应处理器guardwire sensor processor 周界报警控制器console界面接口盒interface box主动红外入侵控测器active infrared intrusiondetector发射、接收分别为Tx、Rx张力导线探测器tensioned wire detector静电场或电磁场探测器electrostatic or electromag netic fence detector遮挡式微波探测器埋入线电场扰动探测器buried line field disturbance detector弯曲或震动电缆探测器flex or shock sensitive cable detector微音器电缆探测器microphonic cable detector光缆探测器fibre optic cable detector压力差探测器pressure differentialdetector高压脉冲探测器high-voltage pulse detector激光探测器3.2 出入口控制器材楼寓对讲电控防盗门主机Mains control module for flat intercom electrical control door对讲电话分机interphone handset锁匙电开关key controlled switches 密码开关code switches电控锁electro-mechanical lock3.2.6 电锁按键button for electro-mechaniclock声控锁acoustic control lock出入口数据处理设备可视对讲机video entry securityintercom读卡器card reader键盘读卡器指纹识别器fingerprint verfier掌纹识别器palmorint verifier人像识别器眼纹识别器卡控叉形转栏卡控旋转栅门卡控旋转门报警开关3.3紧急脚挑开关deliberately–operateddevice<foot>钞票夹开关money clip<spring or gravityclip>紧急按钮开关deliberately-operateddevice<manual>压力垫开关pressure pad门磁开关magnetically-gperatedprotective switch3.4 视、听器材声控装置audio surveillance device<microphone>报警自动照相机security camera,still-frame 视频印像机3.5 振动、接近式探测器3.5.1 声波探测器acoustic detector<airbornevibration>分布电容探测器capacitive proximitydetector压敏探测器pressure-sensitive detector 玻璃破碎探测器glass-breakdetector<surface contact> 振动探测器vibrationdetector<structural>振动声波复合探测器structural and airbornevibration detector3.6空间移动探测器被动红外入侵探测器passive infraed intrusion detector微波入侵探测器microwave intrusiondetector超声波入侵探测器ultrasonic intrusion detector被动红外/超声波双技术探测器IR/U dual –tech motion detector被动红外/微波双技术探测器IR/U dual –technology detector三复合探测器X,Y,Z也可是相同的,如：X=Y=Z=IR 3.7声、光报警器具有内部电源声、光报警箱alarm box报警灯箱beacon警铃箱bell警号箱siren 3.8控制和联网器材密码操作报警控制箱keypad operated control equipment开关操作控制箱key operated controlequipment时钟或程序操作控制箱timer or programmer operated control equipment灯光示警控制器visible indication声响告警控制箱audible indecationequipment开关操作声、光报警控制箱key operated,visible & audible indication equipment打印输出的控制箱print-out facility equipment电话报警联网适配器保安电话alarm subsidiary interphone密码操作电话自动报警传输控制箱key pad control equipment with phone line transeiver3.8.11 电话联网,电脑处理报警接收机phone line alarm receiverwith computer无线报警发射装置器radio alarm transmitter无线联网电脑处理报警接收机radio alarm receiver withcomputer有线和无线报警发送装置phone and radio alarmtransmitter有线和无线网电脑处理接收机phone and radio alarmreceriver with computer模拟显示板emulation display panel安防系统控制台control table for securitysystem3.9报警传输设备报警中继数据处理机processor传输发送器transmitter传输接收器receiver传输发送、接收器transceiver3.10 电视监控器材标准镜头器standard lens广角镜头pantoscope lens自动光圈镜头auto iris lens自动光圈电动聚焦镜头auto iris lens,motorized focus三可变镜头motorized zoom lensmotorized iris黑白摄像机B/w camera彩色摄像机color camera微光摄像机器star light leval camera室外防护罩器outdoor housing室内防护罩indoor housing时滞录像机time lapse video taperecorder录像机video tape recorder 普通录像机,彩色录像机通用符号监视器〔黑白B/w display monitor彩色监视器color monitor视频报警器video motion detector视频顺序切换器sequential video switcher X代表几位输入Y代表几位输出视频补偿器video compensator时间信号发生器视频分配器X代表输入Y代表几位输出云台云台、镜头控制器图像分割器X代表画面数光、电信号转换器GB4728.10电、光信号转换器3.11 电源器材power supply unit 与其他设备构成整体时,则不必单独另画直流供电器combination ofrechargeable battery andtransformed charger具有再充电电池和变压器充电器组合设备交流供电器main supply power source一次性电池battery supply powersource可充电的电池battery or standby batteryrechargeablue变压器或充电器transformer or charger unit备用发电机standby generator不间断电源uninterrupted power supply汽车防盗报警器3.12汽车防盗报警主机状态指示器寻呼接收机遥控器点火切断器针状开关汽车报警无线电台GB4728.10测向无线电接收电台GB4728.10无线电地标发射电台GB4728.103.13 防爆和安全检查产品X射线安全检查设备X-ray security inspectionequi-pment中子射线安全设备neutron ray securityinspectionequipment通过式金属探测器手持式金属探测器排爆机器人防爆车explosive proof car爆炸物销毁器导线切割器lead cutter防爆箱explosive proof box防爆毯explosive proof blanket防爆服explosive proof uniform信件炸弹检测仪letter check instrument forbomb防弹背心防刺服防弹玻璃附录 A系统管线图的图形符号〔补充件表A1电线图表符号直流配电线单根导线控制及信号线2根导线交流配电线3根导线同轴电缆4根导线线路交叉连接n根导线交叉而不连接视频线光导纤维电报和数据传输线声道电话线屏蔽导线明配M 暗配线 A 瓷瓶配线CP 木槽板或铝槽板配线CB 水煤气管配线G 塑料线槽配线XC 电线管〔薄管配线DG 塑料管配线VG 铁皮蛇管配线SPG 用钢索配线 B 用卡钉配线QD 用瓷夹或瓷卡配线GJ沿钢索配线S 沿梁架下弦配线L沿柱配线Z 沿墙配线Q 沿天棚配线P 沿竖井配线SQ 在能进入的吊顶内配线PN 沿地板配线 D本标准由中中华人民XX国公安部提出。

GAT安全防范系统通用图形符号.doc

中华人民共和国公共安全行业标准安全防范系统通用图形符号1、主题内容与适用范围本标准规定了安全防范系统技术图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

GA_T 74-2000 安全防范系统通用图形符号.

中华人民共和国公共安全行业标准
安全防范系统通用图形符号GA / T 74—2000
1 范围
本标准规定了安全防范系统技术文件中使用的图形符号。

本标准适用于安全防范工程设计、施工文件中的图形符号的绘制和标注。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T 4728.10—1999 电气简图用图形符号第10部分：电信：传输
BS 4737—5.2：1998 入侵报警系统第5部分：术语和符号 5.2章绘图推荐符号
3 图形符号
(标准的附录)
系统管线图的图形符号表A1 电线图形符号
表A2 配线的文字符号。

安全防范系统通用图形符号.doc

中华人民共和国公共安全行业标准GA/T 74-94安全防范系统通用图形符号1、主题内容与适用范围本标准规定了安全防范系统技术图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

安全防范系统通用图形符号(GA T 74—2019)word资料20页

本标准规定了安全防范系统技术文件中使用的图形符号。

1 范围中华人民共和国公共安全行业标准安全防范系统通用图形符号GA / T 74—2000本标准适用于安全防范工程设计、施工文件中的图形符号的绘制和标注。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T 4728.10—1999 电气简图用图形符号第10部分：电信：传输BS 4737—5.2：1998 入侵报警系统第5部分：术语和符号 5.2章绘图推荐符号3 图形符号编号图形符号名称英文说明3.1周界防护装置及防区等级符号3.1.1栅栏fence单位地域界标3.1.2监视区边界monitored zone区内有监控，人员出入受控制3.1.3保护区边界(防护区)protective zone全部在严密监控防护之下，人员出入受限制3.1.4加强保护区边界(禁区)forbidden zone位于保护区内，人员出入禁区受严格限制3.1.5保安巡逻打卡器security cruise station3.1.6警戒电缆传感器guardwire cablesensor3.1.7警戒感应处理器guardwire sensorprocessor长方形：长∶宽=1∶0.63.1.8周界报警控制器console3.1.9接口盒interface box编号图形符号名称英文说明3.1.10主动红外探测器active infraredintrusion detector发射、接收分别为Tx、Rx引用BS4737-5.2：19983.1.11引力导线探测器tensioned wire detector引用BS4737-5.2：19983.1.12静电场或电磁场探测器electrostatic orelectromagnetic fencedetector引用BS4737-5.2：19983.1.13遮挡式微波探测器microwave fence detector引用BS4737-5.2：19983.1.14埋入线电场扰动探测器buried line fielddisturbance detector引用BS4737-5.2：19983.1.15弯曲或震动电缆探测器flex or shock sensitivecable detector引用BS4737-5.2：19983.1.16拾音microphone cable 引用BS器电缆探测器detector4737-5.2：19983.1.17光缆探测器fibre optic cabledetector引用BS4737-5.2：19983.1.18压力差探测器pressure differentialdetector引用BS4737-5.2：19983.1.19高压脉冲探测器high-voltage pulsedetector3.1.20激光探测器laser detector3.2出入口控制设备access control equipment3.2.1楼宇对讲系统主机main control module forflat intercom electricalcontrol system3.2.2对讲电话分机interphone handset3.2.3可视对讲摄像机video entry securityintercom camera3.2.4可视对讲机video entry security intercom3.2.5电控锁electro-mechanical lock编号图形符号名称英文说明3.2.6卡控旋转栅门3.2.7卡控旋转门3.2.8卡控叉形转栏3.2.9出入口数据处理设备3.2.10读卡器card reader3.2.11键盘读卡器card reader with keypad 3.2.12指纹识别器finger print verifier 3.2.13掌纹识别器palm print verifier3.2.14人像识别器portrait verifier3.2.15眼纹识别器eye print verifier3.2.16声控锁acoustic control lock编号图形符号名称英文说明3.3报警开关protective switch引用BS4737-5.2：19983.3.1紧急脚挑开关deliberately-operateddevice(foot)引用BS4737-5.2：19983.3.2钞票夹开关money clip (spring orgravity clip)引用BS4737-5.2：19983.3.3紧急按钮开关deliberately-operateddevice(manual)引用BS4737-5.2：19983.3.4压力垫开关pressure pad引用BS4737-5.2：19883.3.5门磁开关magnetically-operatedprotective switch引用BS4737-5.2：19983.3.6电锁按键button for electro-mechanic lock3.3.7锁匙开关key controlled switch 3.3.8密码开关code switch3.4安防专用视、听器材video/audio device forsecurity引用BS4737-5.2：19983.4.1声音复核装置audio surveillancedevice(microphone)引用BS4737-5.2：1998编号图形符号名称英文说明3.4.2安防专用照相机securitycamera ,still-frame引用BS4737-5.2：19983.4.3安防专用视频摄像机video camera forsecurity引用BS4737-5.2：19983.5振动、接近式探测器vibration,proximity orenvironment detector引用BS4737-5.2：19983.5.1声波探测器acousticdetector(airbornevibration)引用BS4737-5.2：19983.5.2分布电容探测器capacitive proximitydetector引用BS4737-5.2：19983.5.3压敏探测器pressure-sensitive detector3.5.4破璃破碎探测器glass-breakdetector(surfacecontact)引用BS4737-5.2：19983.5.5振动探测器vibrationdetector(structural orinertia)结构的或惯性的含振动分析器引用BS4737-5.2：19983.5.6振动声波复合探测器structural and airbornevibration detector引用BS4737-5.2：19983.5.7商品防盗探测器3.5.8易燃气体探测器如：煤气、天然气、液化石油气等3.5.9感应线圈探测器3.6空间移动探测器movement detector引用BS4737-5.2：1998编号图形符号名称英文说明3.6.1被动红外入侵探测器passive infraredintrusion detector引用BS4737-5.2：19983.6.2微波入侵探测器microwave intrusiondetector引用BS4737-5.2：19983.6.3超声波入侵探测器ultrasonic intrusiondetector引用BS4737-5.2：19983.6.4被动红外/超声IR/U dual-tech motiondetector引用BS4737-5.2：波双技术探测器19983.6.5被动红外/微波双技术探测器IR/M dual-technologydetector引用BS4737-5.2：19983.6.6三复合探测器X、Y、Z也可是相同的，如X=Y=Z=IR3.7声、光报警器warning or signalingdevice(with integralpower supply)具有内部电源引用BS4737-5.2：19983.7.1声、光报警箱alarm box引用BS4737-5.2：19983.7.2报警灯箱beacon引用BS4737-5.2：19983.7.3警铃箱bell引用BS4737-5.2：19983.7.4警号箱siren语言报警同一符号引用BS4737-5.2：1998编号图形符号名称英文说明3.8报警控制设备alarm controlequipment(with integralpower supply)具有内部电源3.8.1密码操作报警控制箱keypad operated controlequipment引用BS4737-5.2：19983.8.2开关操作控制箱key operated controlequipment引用BS4737-5.2：19983.8.3时钟或程序操作控制箱timer or programmeroperated controlequipment引用BS4737-5.2：19983.8.4灯光示警控制器visible indicationequipment引用BS4737-5.2：19983.8.5声响告警控制箱audio indicationequipment引用BS4737-5.2：19983.8.6操作声、光报警控制箱key operated visible &audible indicationequipment引用BS4737-5.2：19983.8.7打印输出控制箱print-out facilityequipment引用BS4737-5.2：19983.8.8电话报警联网适配器3.8.9保安电话alarm subsidiary interphone3.8.10密码操作电话自动报警控制箱keypad control equipmentwith phone linetransceiver3.8.11电话联网、电脑处理报警接收机phone line alarmreceiver with computer编号图形符号名称英文说明3.8.12无线报警发送装置radio alarm transmitter3.8.13联网电脑处理报警接收机radio alarm receiver with computer3.8.14有线和无线报警发送装置phone and radio alarmtransmitter3.8.15有线和无线联网电脑处理接收机phone and radio alarmreceiver with computer3.8.16模拟显示屏emulation display panel3.8.17安防系统控制台control table forsecurity system3.8.18键盘keypad3.8.19防区扩展模块A—报警主机P—巡更点D—探测器3.8.20报警控制主机alarm control unD—报警信号输入K—控制键盘S—串行接口R—继电器触点(报警输出)3.9报警传输设备alarm transmission equipment编号图形符号名称英文说明3.9.1报警中继数据处理机processor3.9.2传输发送器transmitter引用BS4737-5.2：19983.9.3传输接收器receiver引用BS4737-5.2：19983.9.4传输发送、接收transceiver引用BS4737-5.2：器19983.10电视监控设备TV-surveillance/control equipment3.10.1标准镜头standard lens虚线代表摄像机体3.10.2广角镜头pantoscope lens 3.10.3自动光圈镜头anto iris lens3.10.4自动光圈电动聚焦镜头auto iris lens,motorizedfocus3.10.5三可变镜头motorized zoom lens motorized iris3.10.6黑白摄像机B/W camera带标准镜头的黑白摄像机3.10.7彩色摄像机color camera带自动光圈镜头的彩色摄像机3.10.8微光摄像机star light level camera自动光圈，微光摄像机编号图形符号名称英文说明3.10.9室外防护罩outdoor housing3.10.10室内防护罩indoor housing3.10.11时滞录像机time lapse video tape recorder3.10.12录像机video tape recorder普通录像机，彩色录像机通用符号3.10.13监视器(黑白)B/W display monitor 3.10.14彩色监视器color monitor3.10.15视频移动报警器video motion detector3.10.16视频顺序切换器sequential video switchX代表几路输入Y代表几路输出3.10.17视频补偿器video compensator3.10.18时间信号发生器time & date generator编号图形符号名称英文说明3.10.19视频分配器video amplifierdistributorX代表输入Y代表几路输出3.10.20云台pan/tilt unit3.10.21云台、镜头控制器pan and lens control unit3.10.22图像分割器video splitterX代表画面数3.10.23光、电信号转换器引用GB/T4728.10-19993.10.24电、光信号转换器引用GB/T4728.10-19993.10.25云台、镜头解码器decoder3.10.26矩阵控制器matrixAi—报警输入AO—报警输出C—视频输入P—云台镜头控制K—键盘控制M—视频输出3.10.27数字监控主机VGA—电脑显示器(主输出)M—分控输出、监视器K—鼠标、键盘，其余同上含3.11电源power supply unit3.11.1直流供电器comb ination ofrechargeable-batteryand transformed charger引用BS4737-5.2：1998编号图形符号名称英文说明3.11.2交流供电器mains supply powersource引用BS4737-5.2：19983.11.3一次性电池battery supply powersource引用BS4737-5.2：19983.11.4可充电的电池battery or standbybattery,rechargeable引用BS4737-5.2：19983.11.5变压器或充电器transformer or chargeunit引用BS4737-5.2：19983.11.6备用发电机standby generator引用BS4737-5.2：19983.11.7不间断电源uninterrupted powersupply3.12车辆防盗报警设备vehicle security alarmequipment3.12.1汽车防盗报警主机vehicle security alarmunit3.12.2状态指示器state indicator 3.12.3寻呼接收机pager3.12.4遥控器remote controller3.12.5点火切断器firers off module编号图形符号名称英文说明3.12.6针状开关pin switch3.12.7汽车报警无线电台引用GB/T4728.10-19993.12.8测向无线电接收台引用GB/T4728.10—19993.12.9无线电地标发射电台引用GB/T4728.10-19993.13防爆和安全检查设备3.13.1X射线安全检查设备X-ray securityinspection equipment3.13.2中子射线安全检查设备neutron ray securityinspection equipment3.13.3通过式金属探测门articulated metalworkdetection door3.13.4手持式金属探测器handle metalworkdetector3.13.5排爆机器人flame-exclusive robot3.13.6防爆车explosive proof编号图形符号名称英文说明3.13.7爆炸物销毁器3.13.8导线切割器lead cutter3.13.9信件炸弹检测器letter check instrumentfor bomb3.13.10防弹玻璃bullet proof glass附录 A(标准的附录)系统管线图的图形符号表A1 电线图形符号直流配电线单根导线控制及信号线2根导线交流配电线3根导线同轴电缆4根导线线路交叉连接n根导线线路交叉不连接视频线光导纤维电报和数据传输线声道电话线屏蔽导线表A2 配线的文字符号明配线 M暗配线 A 瓷瓶配线 CP木槽板或铝槽板配线 CB 水煤气管配线 G塑料线槽配线 XC 电线管(薄管)配线 DG塑料管配线 VG 铁皮蛇管配线 SPG用铁索配线 B 用卡钉配线 QD用瓷夹或瓷卡配线 CJ表A3 线管配线部位的符号沿铁索配线 S沿梁架下弦配线 L希望以上资料对你有所帮助，附励志名3条：1、积金遗于子孙，子孙未必能守；积书于子孙，子孙未必能读。

安全防范系统通用图形符号

安全防范系统通用图形符号中华人民共和国公共安全行业标准
GA/T 74-94
1. 主题内容与适用范围
本标准规定了安全防范系统技术文件中使用的图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

2. 引用标准
GB 1.5 标准化工作导则符号、代号标准编写规定
GB 4728.3 电气图用图形符号导线和连接器件
GB 4728.6 电气图用图形符号电能的发生和转换
GB 4728.8 电气图用图形符号测量仪表、灯和信号器件
GB 4728.10 电气图用图形符号电信：伟输
GB 4728.11 电气图用图形符号电力、照明和电信布置
GB 7093.1～7093.4 图形符号表示规则
GB 10408.1～10408.5 入侵探测器
IEC 574-8 声频-视频录像和电视设备及其系统第八部分符号和标志
3. 图形符号
附录 A 系统管线图的图形符号 (补充件)
附加说明
本标准由中华人民共和国公安部提出。

本标准由全国安全防范报警系统标准化技术委员会归口。

本标准由深圳市公安局技防办负责起草。

本标准主要起草人任正兴。

安全防范系统通用图形符号(GAT74—2000)

中华人民共和国公共安全行业标准
安全防范系统通用图形符号GA / T 74—2000
1 范围
本标准规定了安全防范系统技术文件中使用的图形符号。

本标准适用于安全防范工程设计、施工文件中的图形符号的绘制和标注。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

(完整word版)安全防范系统通用图形符号

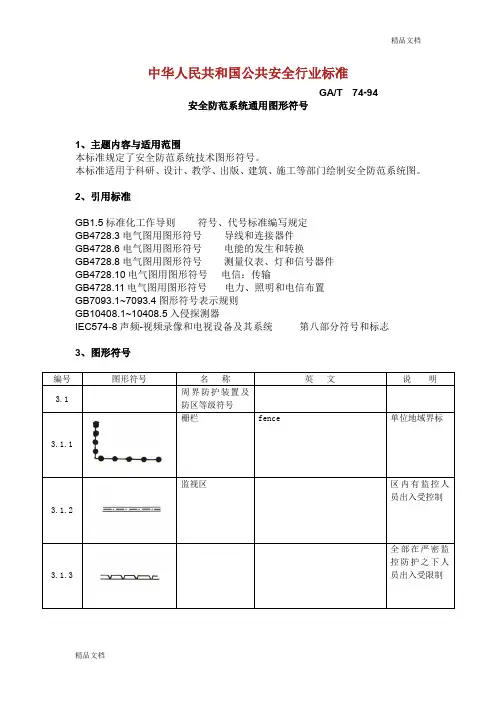

中华人民共和国公共安全行业标准GA/T 74-94安全防范系统通用图形符号1、主题内容与适用范围本标准规定了安全防范系统技术图形符号。

本标准适用于科研、设计、教学、出版、建筑、施工等部门绘制安全防范系统图。

2、引用标准GB1.5标准化工作导则符号、代号标准编写规定GB4728.3电气图用图形符号导线和连接器件GB4728.6电气图用图形符号电能的发生和转换GB4728.8电气图用图形符号测量仪表、灯和信号器件GB4728.10电气图用图形符号电信：传输GB4728.11电气图用图形符号电力、照明和电信布置GB7093.1~7093.4图形符号表示规则GB10408.1~10408.5入侵探测器IEC574-8声频-视频录像和电视设备及其系统第八部分符号和标志3、图形符号编号图形符号名称英文说明3.1 周界防护装置及防区等级符号3.1.1栅栏fence 单位地域界标3.1.2 监视区区内有监控人员出入受控制3.1.3 全部在严密监控防护之下人员出入受限制3.1.4 forbidden zone 位于保护区内，禁区人员出入受严格限制3.1.5保安巡逻打卡器3.1.6警戒电缆传感器guardwire cable-sensor3.1.7警戒感应处理器guardwire sensor processor 3.1.8周界报警控制器console3.1.9界面接口盒interface box3.1.10 主动红外入侵控测器active infrared intrusiondetector发射、接收分别为Tx、Rx3.1.11张力导线探测器tensioned wire detector3.1.12 静电场或电磁场探测器electrostatic or electromagnetic fence detector3.1.13 遮挡式微波探测器3.1.14 埋入线电场扰动探测器buried line field disturbancedetector3.1.15 弯曲或震动电缆探测器flex or shock sensitive cabledetector3.1.16 微音器电缆探测器microphonic cable detector3.1.17光缆探测器fibre optic cable detector3.1.18 压力差探测器pressure differentialdetector3.1.19高压脉冲探测器high-voltage pulse detector 3.1.20激光探测器3.2 出入口控制器材3.2.1 楼寓对讲电控防盗门主机Mains control module for flatintercom electrical controldoor3.2.2对讲电话分机interphone handset3.2.3锁匙电开关key controlled switches 3.2.4密码开关code switches3.2.5电控锁electro-mechanical lock3.2.6 电锁按键button for electro-mechaniclock3.2.7声控锁acoustic control lock3.2.8 出入口数据处理设备3.2.9可视对讲机video entry security intercom 3.2.10读卡器card reader键盘读卡器3.2.11指纹识别器fingerprint verfier 3.2.12掌纹识别器palmorint verifier 3.2.13人像识别器3.2.14眼纹识别器3.2.15卡控叉形转栏3.2.16卡控旋转栅门3.2.17卡控旋转门3.2.183.3报警开关3.3.1 紧急脚挑开关deliberately–operateddevice(foot)3.3.2 钞票夹开关money clip(spring or gravityclip)3.3.3 紧急按钮开关deliberately-operateddevice(manual)3.3.4压力垫开关pressure pad3.3.5 门磁开关magnetically-gperatedprotective switch3.4 视、听器材3.4.1 声控装置audio surveillance device(microphone)3.4.2报警自动照相机security camera,still-frame3.4.3视频印像机3.5 振动、接近式探测器3.5.1 声波探测器acoustic detector(airbornevibration)3.5.2分布电容探测器capacitive proximity detector 3.5.3压敏探测器pressure-sensitive detector3.5.4 玻璃破碎探测器glass-break detector(surfacecontact)3.5.5 振动探测器vibrationdetector(structural)3.5.6 振动声波复合探测器structural and airbornevibration detector3.6空间移动探测器3.6.1 被动红外入侵探测器passive infraed intrusiondetector3.6.2微波入侵探测器microwave intrusion detector3.6.3 超声波入侵探测器ultrasonic intrusion detector3.6.4 被动红外/超声波双技术探测器IR/U dual –tech motiondetector3.6.5 被动红外/微波双技术探测器IR/U dual –technologydetector3.6.6 三复合探测器X,Y,Z也可是相同的，如：X=Y=Z=IR3.7声、光报警器具有内部电源3.7.1声、光报警箱alarm box 3.7.2报警灯箱beacon 3.7.3警铃箱bell3.7.4警号箱siren3.8控制和联网器材3.8.1 密码操作报警控制箱keypad operated controlequipment3.8.2 开关操作控制箱key operated controlequipment3.8.3 时钟或程序操作控制箱timer or programmer operatedcontrol equipment3.8.4灯光示警控制器visible indication3.8.5声响告警控制箱audible indecation equipment3.8.6 开关操作声、光报警控制箱key operated,visible &audible indication equipment3.8.7 打印输出的控制箱print-out facility equipment3.8.8 电话报警联网适配器3.8.9保安电话alarm subsidiary interphone3.8.10 密码操作电话自动报警传输控制箱key pad control equipment withphone line transeiver3.8.11 电话联网，电脑处理报警接收机phone line alarm receiver withcomputer3.8.12 无线报警发射装置器radio alarm transmitter3.8.13 无线联网电脑处理报警接收机radio alarm receiver withcomputer3.8.14 有线和无线报警发送装置phone and radio alarmtransmitter3.8.15 有线和无线网电脑处理接收机phone and radio alarmreceriver with computer3.8.16模拟显示板emulation display panel3.8.17 安防系统控制台control table for securitysystem3.9报警传输设备3.9.1 报警中继数据处理机processor3.9.2传输发送器transmitter3.9.3传输接收器receiver3.9.4传输发送、接收器transceiver3.10 电视监控器材3.10.1标准镜头器standard lens 3.10.2广角镜头pantoscope lens 3.10.3自动光圈镜头auto iris lens3.10.4 自动光圈电动聚焦镜头auto iris lens,motorizedfocus3.10.5 三可变镜头motorized zoom lens motorizediris3.10.6黑白摄像机B/w camera3.10.7彩色摄像机color camera3.10.8微光摄像机器star light leval camera3.10.9室外防护罩器outdoor housing3.10.10室内防护罩indoor housing3.10.11时滞录像机time lapse video tape recorder3.10.12 录像机video tape recorder 普通录像机，彩色录像机通用符号3.10.13监视器（黑白）B/w display monitor3.10.14彩色监视器color monitor3.10.15视频报警器video motion detector3.10.16 视频顺序切换器sequential video switcher X代表几位输入Y代表几位输出3.10.17视频补偿器video compensator 3.10.18时间信号发生器3.10.19 视频分配器X代表输入Y代表几位输出3.10.20云台3.10.21云台、镜头控制器3.10.22图像分割器X代表画面数3.10.23光、电信号转换器GB4728.10 3.10.24电、光信号转换器3.11 电源器材power supply unit 与其他设备构成整体时，则不必单独另画3.11.1 直流供电器combination of rechargeablebattery and transformedcharger具有再充电电池和变压器充电器组合设备3.11.2交流供电器main supply power source 3.11.3一次性电池battery supply power source3.11.4 可充电的电池battery or standby batteryrechargeablue3.11.5变压器或充电器transformer or charger unit3.11.6备用发电机standby generator3.11.7不间断电源uninterrupted power supply 3.12汽车防盗报警器3.12.1 汽车防盗报警主机3.12.2状态指示器3.12.3寻呼接收机3.12.4遥控器3.12.5点火切断器3.12.6针状开关3.12.7 汽车报警无线电台GB4728.103.12.8 测向无线电接收电台GB4728.103.12.9 无线电地标发射电台GB4728.103.13 防爆和安全检查产品3.13.1 X射线安全检查设备X-ray security inspectionequi-pment3.13.2 中子射线安全设备neutron ray securityinspectionequipment3.13.3 通过式金属探测器3.13.4 手持式金属探测器3.13.5排爆机器人3.13.6防爆车explosive proof car3.13.7爆炸物销毁器3.13.8导线切割器lead cutter3.13.9防爆箱explosive proof box3.13.10防爆毯explosive proof blanket 3.13.11防爆服explosive proof uniform3.13.12 信件炸弹检测仪letter check instrument forbomb3.13.13防弹背心防刺服3.13.14防弹玻璃3.13.15附录 A系统管线图的图形符号（补充件）表A1电线图表符号直流配电线单根导线控制及信号线2根导线交流配电线3根导线同轴电缆4根导线线路交叉连接n根导线交叉而不连接视频线光导纤维电报和数据传输线声道电话线屏蔽导线表A2配线的文字符号明配M 暗配线 A 瓷瓶配线CP 木槽板或铝槽板配线CB 水煤气管配线G 塑料线槽配线XC 电线管（薄管）配线DG 塑料管配线VG 铁皮蛇管配线SPG 用钢索配线 B 用卡钉配线QD 用瓷夹或瓷卡配线GJ表A3线管配线部位的符号沿钢索配线S 沿梁架下弦配线L 沿柱配线Z 沿墙配线Q 沿天棚配线P 沿竖井配线SQPN 沿地板配线 D 在能进入的吊顶内配线附加说明：本标准由中中华人民共和国公安部提出。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

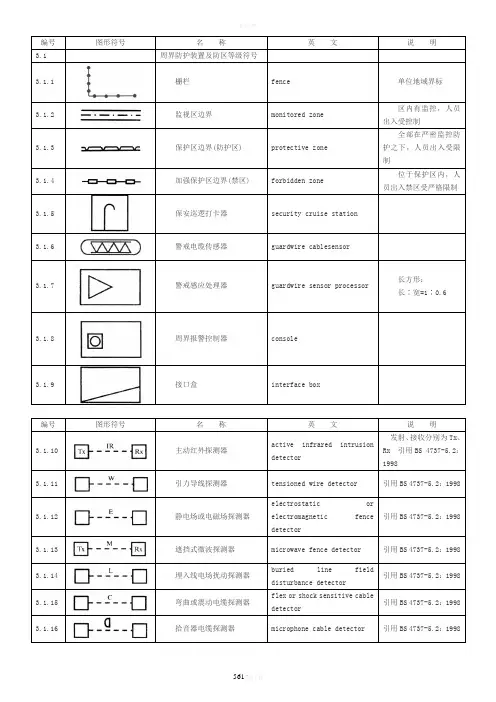

编号图形符号名称英文说明3.1 周界防护装置及防区等级符号3.1.1 栅栏fence 单位地域界标3.1.2 监视区边界monitored zone区内有监控，人员出入受控制3.1.3 保护区边界(防护区) protective zone全部在严密监控防护之下，人员出入受限制3.1.4 加强保护区边界(禁区) forbidden zone位于保护区内，人员出入禁区受严格限制3.1.5 保安巡逻打卡器security cruise station 3.1.6 警戒电缆传感器guardwire cablesensor3.1.7 警戒感应处理器guardwire sensor processor 长方形：长∶宽=1∶0.63.1.8 周界报警控制器console3.1.9 接口盒interface box编号图形符号名称英文说明3.1.10 主动红外探测器active infrared intrusion detector发射、接收分别为Tx、Rx 引用BS 4737-5.2：19983.1.11 引力导线探测器tensioned wire detector 引用BS 4737-5.2：19983.1.12 静电场或电磁场探测器electrostatic or electromagneticfence detector引用BS 4737-5.2：19983.1.13 遮挡式微波探测器microwave fence detector 引用BS 4737-5.2：19983.1.14 埋入线电场扰动探测器buried line field disturbancedetector引用BS 4737-5.2：19983.1.15 弯曲或震动电缆探测器flex or shock sensitive cabledetector引用BS 4737-5.2：19983.1.16 拾音器电缆探测器microphone cable detector 引用BS 4737-5.2：19983.1.17 光缆探测器fibre optic cable detector 引用BS 4737-5.2：1998 3.1.18 压力差探测器pressure differential detector 引用BS 4737-5.2：1998 3.1.19 高压脉冲探测器high-voltage pulse detector3.1.20 激光探测器laser detector3.2 出入口控制设备access control equipment3.2.1 楼宇对讲系统主机main control module for flat intercom electrical control system3.2.2 对讲电话分机interphone handset3.2.3 可视对讲摄像机video entry security intercom camera3.2.4 可视对讲机video entry security intercom3.2.5 电控锁electro-mechanical lock编号图形符号名称英文说明3.2.6 卡控旋转栅门3.2.7 卡控旋转门3.2.8 卡控叉形转栏3.2.9 出入口数据处理设备3.2.10 读卡器card reader3.2.11 键盘读卡器card reader with keypad3.2.12 指纹识别器finger print verifier3.2.13 掌纹识别器palm print verifier3.2.14 人像识别器portrait verifier3.2.15 眼纹识别器eye print verifier3.2.16 声控锁acoustic control lock编号图形符号名称英文说明3.3 报警开关protective switch引用BS 4737-5.2：19983.3.1 紧急脚挑开关deliberately-operated device(foot)引用BS 4737-5.2：19983.3.2 钞票夹开关money clip (spring or gravityclip)引用BS 4737-5.2：19983.3.3 紧急按钮开关deliberately-operateddevice(manual)引用BS4737-5.2：19983.3.4 压力垫开关pressure pad引用BS 4737-5.2：19883.3.5 门磁开关magnetically-operated protectiveswitch引用BS 4737-5.2：19983.3.6 电锁按键button for electro-mechanic lock 3.3.7 锁匙开关key controlled switch3.3.8 密码开关code switch3.4 安防专用视、听器材video/audio device for security引用BS 4737-5.2：19983.4.1 声音复核装置audio surveillancedevice(microphone)引用BS 4737-5.2：1998编号图形符号名称英文说明3.4.2 安防专用照相机security camera ,still-frame引用BS 4737-5.2：19983.4.3 安防专用视频摄像机video camera for security引用BS 4737-5.2：19983.5 振动、接近式探测器vibration,proximity orenvironment detector引用BS 4737-5.2：19983.5.1 声波探测器acoustic detector(airbornevibration)引用BS 4737-5.2：19983.5.2 分布电容探测器capacitive proximity detector引用BS 4737-5.2：19983.5.3 压敏探测器pressure-sensitive detector3.5.4 破璃破碎探测器glass-break detector(surfacecontact)引用BS 4737-5.2：19983.5.5 振动探测器vibration detector(structural orinertia)结构的或惯性的含振动分析器引用BS 4737-5.2：19983.5.6 振动声波复合探测器structural and airborne vibrationdetector引用BS 4737-5.2：19983.5.7 商品防盗探测器3.5.8 易燃气体探测器如：煤气、天然气、液化石油气等3.5.9 感应线圈探测器3.6 空间移动探测器movement detector引用BS 4737-5.2：1998编号图形符号名称英文说明3.6.1 被动红外入侵探测器passive infrared intrusiondetector引用BS 4737-5.2：19983.6.2 微波入侵探测器microwave intrusion detector引用BS 4737-5.2：19983.6.3 超声波入侵探测器ultrasonic intrusion detector引用BS 4737-5.2：19983.6.4被动红外/超声波双技术探测器IR/U dual-tech motion detector引用BS 4737-5.2：19983.6.5被动红外/微波双技术探测器IR/M dual-technology detector引用BS 4737-5.2：19983.6.6 三复合探测器X、Y、Z也可是相同的，如X=Y=Z=IR3.7 声、光报警器warning or signalingdevice(with integral powersupply)具有内部电源引用BS 4737-5.2：19983.7.1 声、光报警箱alarm box引用BS 4737-5.2：19983.7.2 报警灯箱beacon引用BS 4737-5.2：19983.7.3 警铃箱bell引用BS 4737-5.2：19983.7.4 警号箱siren语言报警同一符号引用BS 4737-5.2：1998编号图形符号名称英文说明3.8 报警控制设备alarm control equipment(withintegral power supply)具有内部电源3.8.1 密码操作报警控制箱keypad operated controlequipment引用BS 4737-5.2：19983.8.2 开关操作控制箱key operated control equipment引用BS 4737-5.2：19983.8.3 时钟或程序操作控制箱timer or programmer operatedcontrol equipment引用BS 4737-5.2：19983.8.4 灯光示警控制器visible indication equipment引用BS 4737-5.2：19983.8.5 声响告警控制箱audio indication equipment引用BS 4737-5.2：19983.8.6 开关操作声、光报警控制箱key operated visible & audibleindication equipment引用BS 4737-5.2：19983.8.7 打印输出控制箱print-out facility equipment引用BS 4737-5.2：19983.8.8 电话报警联网适配器3.8.9 保安电话alarm subsidiary interphone3.8.10密码操作电话自动报警控制箱keypad control equipment withphone line transceiver3.8.11电话联网、电脑处理报警接收机phone line alarm receiver withcomputer编号图形符号名称英文说明3.8.12 无线报警发送装置radio alarm transmitter3.8.13无线联网电脑处理报警接收机radio alarm receiver withcomputer3.8.14 有线和无线报警发送装置phone and radio alarm transmitter3.8.15有线和无线联网电脑处理接收机phone and radio alarm receiverwith computer3.8.16 模拟显示屏emulation display panel3.8.17 安防系统控制台control table for security system 3.8.18 键盘keypad3.8.19 防区扩展模块A—报警主机P—巡更点D—探测器3.8.20 报警控制主机alarm control unD—报警信号输入K—控制键盘S—串行接口R—继电器触点(报警输出)3.9 报警传输设备alarm transmission equipment编号图形符号名称英文说明3.9.1 报警中继数据处理机processor3.9.2 传输发送器transmitter引用BS 4737-5.2：19983.9.3 传输接收器receiver引用BS 4737-5.2：19983.9.4 传输发送、接收器transceiver引用BS 4737-5.2：19983.10 电视监控设备TV-surveillance/control equipment3.10.1 标准镜头standard lens 虚线代表摄像机体3.10.2 广角镜头pantoscope lens3.10.3 自动光圈镜头anto iris lens3.10.4 自动光圈电动聚焦镜头auto iris lens,motorized focus3.10.5 三可变镜头motorized zoom lens motorized iris3.10.6 黑白摄像机B/W camera带标准镜头的黑白摄像机3.10.7 彩色摄像机color camera带自动光圈镜头的彩色摄像机3.10.8 微光摄像机star light level camera自动光圈，微光摄像机编号图形符号名称英文说明3.10.9 室外防护罩outdoor housing3.10.10 室内防护罩indoor housing3.10.11 时滞录像机time lapse video tape recorder3.10.12 录像机video tape recorder普通录像机，彩色录像机通用符号3.10.13 监视器(黑白) B/W display monitor 3.10.14 彩色监视器color monitor3.10.15 视频移动报警器video motion detector3.10.16 视频顺序切换器sequential video switch X代表几路输入Y代表几路输出3.10.17 视频补偿器video compensator3.10.18 时间信号发生器time & date generator编号图形符号名称英文说明3.10.19 视频分配器video amplifier distributor X代表输入Y代表几路输出3.10.20 云台pan/tilt unit3.10.21 云台、镜头控制器pan and lens control unit3.10.22 图像分割器video splitter X代表画面数3.10.23 光、电信号转换器引用GB/T 4728.10-19993.10.24 电、光信号转换器引用GB/T 4728.10-19993.10.25 云台、镜头解码器decoder3.10.26 矩阵控制器matrix A i—报警输入A O—报警输出C—视频输入P—云台镜头控制K—键盘控制M—视频输出3.10.27 数字监控主机VGA—电脑显示器(主输出)M—分控输出、监视器K—鼠标、键盘，其余同上含3.11 电源power supply unit3.11.1 直流供电器comb ination ofrechargeable-battery andtransformed charger引用BS 4737-5.2：1998编号图形符号名称英文说明3.11.2 交流供电器mains supply power source引用BS 4737-5.2：19983.11.3 一次性电池battery supply power source引用BS 4737-5.2：19983.11.4 可充电的电池battery or standbybattery,rechargeable引用BS 4737-5.2：19983.11.5 变压器或充电器transformer or charge unit引用BS 4737-5.2：19983.11.6 备用发电机standby generator引用BS 4737-5.2：19983.11.7 不间断电源uninterrupted powersupply3.12 车辆防盗报警设备vehicle security alarm equipment3.12.1 汽车防盗报警主机vehicle security alarm unit3.12.2 状态指示器state indicator3.12.3 寻呼接收机pager3.12.4 遥控器remote controller3.12.5 点火切断器firers off module编号图形符号名称英文说明3.12.6 针状开关pin switch3.12.7 汽车报警无线电台引用GB/T 4728.10-19993.12.8 测向无线电接收台引用GB/T 4728.10—19993.12.9 无线电地标发射电台引用GB/T 4728.10-19993.13 防爆和安全检查设备3.13.1 X射线安全检查设备X-ray security inspection equipment3.13.2 中子射线安全检查设备neutron ray security inspection equipment3.13.3 通过式金属探测门articulated metalwork detection door3.13.4 手持式金属探测器handle metalwork detector3.13.5 排爆机器人flame-exclusive robot3.13.6 防爆车explosive proof编号图形符号名称英文说明3.13.7 爆炸物销毁器3.13.8 导线切割器lead cutter3.13.9 信件炸弹检测器letter check instrument for bomb3.13.10 防弹玻璃bullet proof glass附录 A(标准的附录)系统管线图的图形符号表A1 电线图形符号直流配电线单根导线控制及信号线2根导线交流配电线3根导线同轴电缆4根导线n根导线线路交叉连接视频线线路交叉不连接光导纤维电报和数据传输线声道电话线屏蔽导线明配线M 暗配线 A 瓷瓶配线CP 木槽板或铝槽板配线CB 水煤气管配线G 塑料线槽配线XC 电线管(薄管)配线DG 塑料管配线VG 铁皮蛇管配线SPG 用铁索配线 B 用卡钉配线QD 用瓷夹或瓷卡配线CJ沿铁索配线S 沿梁架下弦配线L 沿柱配线Z 沿墙配线Q 沿天棚配线P 沿竖井配线SQ 在能进入的吊顶内配线PN 沿地板配线 D。
