材料硬度单位材料的硬度是指材料抵抗外力侵入的能力，通常用来描述材料的耐磨性和耐刮擦性。
在工程领域中，硬度是一个非常重要的指标，因为它直接关系到材料的使用寿命和性能。
而硬度的单位则是用来衡量和描述材料硬度的标准，下面我们将介绍一些常见的材料硬度单位。
1. 洛氏硬度（Rockwell Hardness）。
洛氏硬度是由美国机械工程师斯坦利·洛氏（Stanley Rockwell）于20世纪初提出的一种硬度测试方法。
它采用钢球或金刚石圆锥头作为压头，在一定的载荷下对材料进行压痕测试，通过压痕的深度来确定材料的硬度。
洛氏硬度的单位通常用“HRC”表示，其中“H”代表硬度测试，而“RC”代表Rockwell硬度，例如65HRC表示材料的洛氏硬度为65。
2. 布氏硬度（Brinell Hardness）。
布氏硬度是由瑞典工程师约翰·奥古斯特·布氏（Johan August Brinell）于1900年提出的一种硬度测试方法。
它采用一定直径的钢球作为压头，在一定的载荷下对材料进行压痕测试，通过压痕的直径来确定材料的硬度。
布氏硬度的单位通常用“HB”表示，例如150HB表示材料的布氏硬度为150。
3. 维氏硬度（Vickers Hardness）。
维氏硬度是由英国科学家古尔德·维克斯（George Vickers）于1921年提出的一种硬度测试方法。
它采用金刚石圆锥头作为压头，在一定的载荷下对材料进行压痕测试，通过压痕的对角线长度来确定材料的硬度。
维氏硬度的单位通常用“HV”表示，例如300HV表示材料的维氏硬度为300。
4. 莱氏硬度（Leed Hardness）。
莱氏硬度是由美国工程师弗雷德里克·莱斯（Frederick Leed）于1919年提出的一种硬度测试方法。
它采用一定直径的钢球作为压头，在一定的载荷下对材料进行压痕测试，通过压痕的直径来确定材料的硬度。

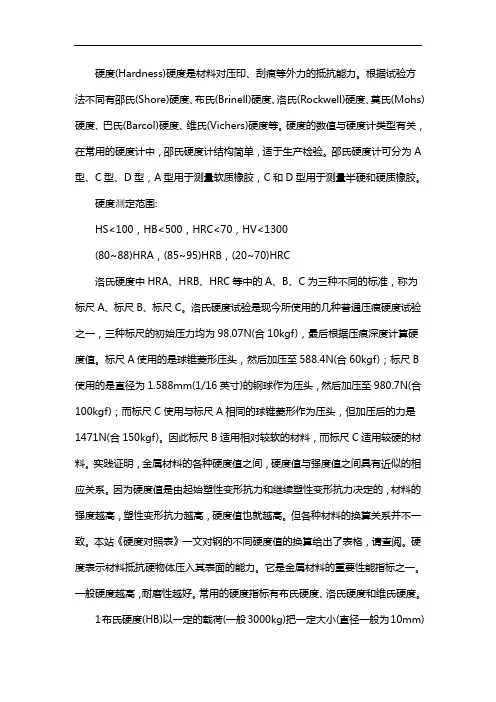

硬度(Hardness)硬度是材料对压印、刮痕等外力的抵抗能力。
根据试验方法不同有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。
硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验。
邵氏硬度计可分为A型、C型、D型，A型用于测量软质橡胶，C和D型用于测量半硬和硬质橡胶。
硬度測定范围:HS<100，HB<500，HRC<70，HV<1300(80~88)HRA，(85~95)HRB，(20~70)HRC洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致。
本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。

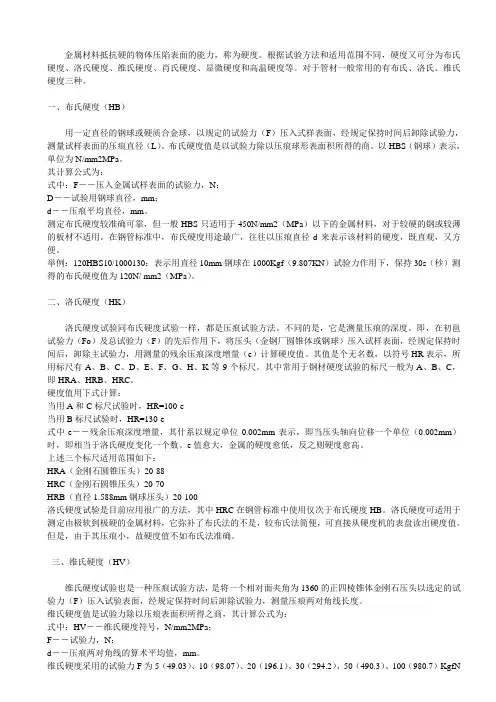

金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
一、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2MPa。
其计算公式为：式中：F－－压入金属试样表面的试验力，N；D－－试验用钢球直径，mm；d－－压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
二、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
上述三个标尺适用范围如下：HRA（金刚石圆锥压头）20-88HRC（金刚石圆锥压头）20-70HRB（直径1.588mm钢球压头）20-100洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。
