5G室分及5G业务发展培训资料汇编(室分篇)(1)

室分基础知识培训目录1. 室分概述 (2)1.1 什么是室分？ (2)1.2 室分的发展历史及现状 (5)1.3 室分分类与应用场景 (6)2. 室内分布网络技术 (8)2.1 物理层技术 (9)2.1.1 铜缆技术 (11)2.1.2 光纤技术 (12)2.1.3 无线网络技术 (13)2.2 数据链路层技术 (15)2.3 网络管理及安全技术 (16)3. 室分设计与规划 (18)3.1 需求分析与环境评估 (20)3.2 网络拓扑设计 (21)3.2.1 星型拓扑 (22)3.2.2 环型拓扑 (24)3.2.3 树形拓扑 (25)3.3 设备选型与配置 (26)3.4 成本控制与效益分析 (28)4. 室分设备 (28)4.1 交换机 (30)4.1.1 有线交换机 (31)4.1.2 无线交换机 (32)4.2 无线局域网 (34)4.3 中继器 (35)4.4 网络接口卡 (36)5. 室分故障诊断与维护 (38)5.1 常见故障现象 (39)5.2 故障排除方法 (40)5.3 日常维护保养 (40)6. 相关标准与规范 (41)1. 室分概述也称为室内分布，是指在办公楼、住宅、酒店等各种建筑室内环境中，将网络信号从局域网设备分发到各个房间、设备的综合解决方案。

生信服务公司也经常提供此类服务，以满足用户的各种网络需求，例如：接入网络：将网络信号从接入点分发到个人电脑、笔记本电脑、手机等终端设备。

便捷管理：简化网络管理，方便用户添加新的终端设备或更改网络配置。

网络终端设备：连接到网络的设备，例如个人电脑、笔记本电脑、手机等。

室分系统的设计和实施都需要考虑各种因素，例如建筑结构、用户需求、网络带宽、安全要求等。

1.1 什么是室分？室分系统(WiFi分布式室内信号系统）指通过部署专用的无线网络设备，对建筑物内外武装区网络信号的覆盖及优化。

室分系统在很大程度上满足了各种公众场所及室内热点区域对无线网络不断增长的需求，同时改善了多用户环境共享同一种资源带来的不平等现象。

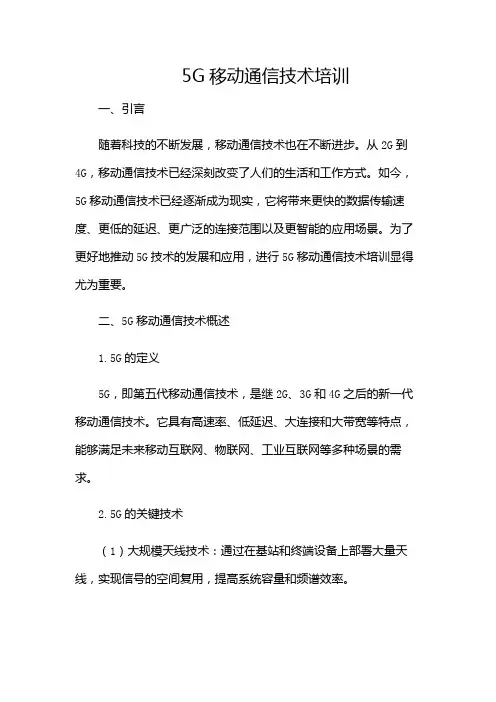

5G移动通信技术培训一、引言随着科技的不断发展，移动通信技术也在不断进步。

从2G到4G，移动通信技术已经深刻改变了人们的生活和工作方式。

如今，5G移动通信技术已经逐渐成为现实，它将带来更快的数据传输速度、更低的延迟、更广泛的连接范围以及更智能的应用场景。

为了更好地推动5G技术的发展和应用，进行5G移动通信技术培训显得尤为重要。

二、5G移动通信技术概述1.5G的定义5G，即第五代移动通信技术，是继2G、3G和4G之后的新一代移动通信技术。

它具有高速率、低延迟、大连接和大带宽等特点，能够满足未来移动互联网、物联网、工业互联网等多种场景的需求。

2.5G的关键技术（1）大规模天线技术：通过在基站和终端设备上部署大量天线，实现信号的空间复用，提高系统容量和频谱效率。

（2）密集组网技术：通过在热点区域部署大量小型基站，提高网络覆盖和容量，满足高密度用户需求。

（3）新型波形技术：采用新型波形设计，提高信号的抗干扰能力和频谱效率。

（4）网络切片技术：通过网络切片技术，实现不同业务场景的灵活定制，满足多样化需求。

（5）边缘计算技术：将计算任务从云端迁移到网络边缘，降低延迟，提高用户体验。

三、5G移动通信技术培训内容1.5G基础知识培训（1）5G标准体系：介绍5G国际标准组织、标准制定过程和我国5G标准制定情况。

（2）5G频谱规划：介绍5G频谱划分、频谱使用规定和我国5G 频谱规划。

（3）5G关键技术：详细讲解大规模天线、密集组网、新型波形、网络切片和边缘计算等关键技术。

2.5G设备与应用培训（1）5G基站设备：介绍5G基站设备的功能、组成和工作原理。

（2）5G终端设备：介绍5G终端设备的类型、功能和性能指标。

（3）5G行业应用：分析5G在移动互联网、物联网、工业互联网等领域的应用场景和解决方案。

3.5G网络规划与优化培训（1）5G网络规划：介绍5G网络规划的目标、方法和流程。

（2）5G网络优化：讲解5G网络优化的内容、方法和工具。

5G培训课件系列第一部分NR帧结构和空口资源目录1 Numerology2 时域资源3 频域资源4 物理信道Numerology（系统参数）：NR中指SCS（Sub Carrier Spacing，子载波间隔），以及与之对应的符号长度，CP长度等参数；NR空口资源概述：时域、频域和空域资源Numerology(系统参数）时域资源频域资源空域资源Symbol符号长度SCS子载波间隔CP循环前缀Slot时隙1 Slot= 14 symbolsSubframe子帧Frame无线帧REG CCERB资源块RBG资源块组BWP部分带宽CC载波1 Subframe = 1ms 1 Frame = 10ms1RB= 12 SC(子载波)Antenna Port天线端口QCL准共址基本调度单位1RBG = 2~16 RB1BWP=若干RB/RBG1CC内可配置1个或多个BWP 1REG = 1PRB1CCE= 6 REG数据/控制信道调度单位LTE已有NR无变化LTE已有NR有变化NR新增SCS确定了符号长度和时隙长度Codeword码字Layer 层NR采用和LTE相同OFDMA多址方式，空口资源的主要描述维度基本上相同，频域上新增BWP的概念子载波间隔（SCS ）：背景和协议定义•3GPP R15（TS38.211）定义的Numerologies（SCS ），每个SCS 采用参数u 来标示：•3GPP R15数据信道和同步信道可用SCS 总结：ParameterµSCS Cyclic prefix 015kHz Normal 130kHz Normal260kHz Normal, Extended 3120kHz Normal 4240kHzNormal以LTE 15kHz 子载波间隔为基础，支持一系列Numerology （主要是SCS 不同），适应不同业务需求和信道特征ParameterµSCS Supported for Data (PDSCH, PUSCH etc)Supported for Sync (PSS,SSS,PBCH)015kHz Yes Yes 130kHz Yes Yes 260kHz Yes No 3120kHzYesYes4240kHz No Yes*（LTE 仅支持15KHz 子载波宽度）•背景：–NR 支持业务类型：eMBB ，URLLC ，mMTC 等；–NR 支持的频段：C-band, mmWave 等；–NR 支持的移动速度：up to 500kmph ；•不同业务类型、频段、移动速度等对SCS 的诉求有差异：–URLLC 业务（低时延）：较大SCS ；–低频段（大覆盖）：较小的SCS ；–高频段（大带宽，相噪）：较大的SCS ；–超高速移动：较大的SCS ；•NR SCS 设计原则：–以LTE 的15kHz 为基础，按照2的幂次方进行扩展，得到一系列的SCS ；•支持不同SCS FDM 共存：–eMBB 业务和URLLC 数据信道使用不同SCS ，FDM共存；–广播信道（PBCH ）和数据信道（PDSCH/PUSCH)使用不同SCS ，FDM 共存子载波间隔（SCS ）：应用场景和建议•SCS 对覆盖、时延、移动性、相噪的影响：–覆盖：SCS 越小-> 符号长度/CP 越长，覆盖越好；–移动性：SCS 越大-> 多普勒频移影响越小，性能越好；–时延：SCS 越大-> 符号长度越短，时延越小；–相噪：SCS 越大-> 相噪影响越小，性能越好；•不同频段SCS 应用建议（eMBB 业务数据信道）：SCS (kHz)1530601202403.5G28GCoverageMobility Latency CoverageMobility Latencygood bad goodbad good badgood bad goodbadgood badgoodbadPhase Noise C-band 建议子载波间隔30kHz ；28GHz 建议120kHz ；支持不同SCS FDM 共存；目录1 Numerology2 时域资源：CP，符号，Slot，帧结构3 频域概念4 物理信道时域资源概念：无线帧，子帧，时隙，符号无线帧子帧子帧子帧……时隙时隙时隙……继承4G 的参数，固定1ms符号符号符号……符号继承4G 的参数，固定10ms调制的基本单位数据调度的最小单位；采样点……采样点采样点物理层基本时间单位时域上，数据信道的基本调度单位为时隙；无线帧，子帧等概念和4G 一致；符号长度：由子载波间隔SCS确定●符号：由CP + Data组成●子载波间隔VS CP长度/符号长度/Slot长度–数据部分OFDM符号长度T_data= 1/SCS–CP长度T_cp = 144/2048* T_data–符号长度（数据+CP）T_symbol = T_data +T_cp–Slot长度T_slot = 1 / 2^(u)Parameter / Numerology (u)01234Subcarrier Spacing (kHz):SCS = 15*2^(u)153060120240 OFDM Symbol Duration (us):T_data= =1/SCS66.67 33.33 16.67 8.33 4.17Cyclic Prefix Duration (us):T_cp= 144/2048*T_data4.69 2.34 1.17 0.59 0.29OFDM Symbol including CP (us):T_symbol = T_data + T_cp71.35 35.68 17.84 8.92 4.46Slot Lenth (ms): T_slot = 1/2^(u)10.50.250.1250.0625CP data…T_slot = 1ms (14 symbols)SCS=15kHz…T_slot = 0.5ms (14 symbols)SCS=3kHz…T_slot = 0.125ms(14 symbols)SCS=12kHzT_symbolT_symbolT_symbol符号由CP和数据部分构成；其中数据部分长度为SCS的倒数；SCS越大，符号长度和Slot长度越小；循环前缀CP：背景和原理●多径时延扩展：–由于多径引起的接收信号脉冲的宽度扩展的现象，是最大传输时延和最小传输时延的差值。

室分培训资料xx年xx月xx日•室分技术概述•室分系统的组成及工作原理•室分系统设计•室分系统的安装与调试目•室分系统的维护与管理•室分技术的应用场景及案例分析录01室分技术概述室分技术的定义室分技术是指利用室内分布系统将移动通信信号均匀地分布在室内各个区域，从而提供高质量的无线通信网络服务。

室分技术的定义室分技术的特点室分技术具有提高信号覆盖、均衡网络负载、降低干扰等优点，能够显著改善室内无线通信网络的质量和稳定性。

室分技术的发展历程室分技术自20世纪90年代末期开始发展，经历了多个阶段，从最初的单纯信号分布到现在的智能优化和节能减排，不断提高着室内无线通信网络的质量和效率。

•室分技术可以实现对建筑物内部的全方位覆盖，解决室外信号难以穿透建筑物的问题。

覆盖范围广•室分系统可以支持多频段、多制式，能够满足不同运营商的需求，同时方便扩容和升级。

容量大、可扩展性强•室分系统可以根据不同场景的需求进行定制，例如办公楼、商场、酒店等，以满足各种环境和业务需求。

灵活性和可定制性•室分技术可以降低基站的能耗和碳排放，同时减少对周边环境的影响。

节能减排•主要以信号分布为主，解决建筑物内部的信号覆盖问题。

第一阶段：传统室分技术•引入了数字化技术，提高了信号的质量和稳定性。

第二阶段：数字化室分技术•通过引入人工智能等技术，实现了对室内无线通信网络的智能优化和管理。

第三阶段：智能化室分技术02室分系统的组成及工作原理室分系统的组成提供信号源，可以是基站或直放站等。

信源分布系统天馈系统监控系统将信源的信号分布到各个覆盖区域，包括干线放大器、分支放大器等。

包括天线、馈线、耦合器等，负责将信号向空间辐射。

对室分系统进行实时监控，确保系统正常运行。

室分系统的工作原理信源将信号传输到分布系统。

天馈系统将信号向空间辐射，实现覆盖。

分布系统通过干线放大器、分支放大器等设备将信号放大，然后传输到天馈系统。

监控系统实时监控设备的运行状态，发现问题及时告警。
