全自动二氧化氯发生器说明介绍反应原理NaCLO32HCL→CLO2

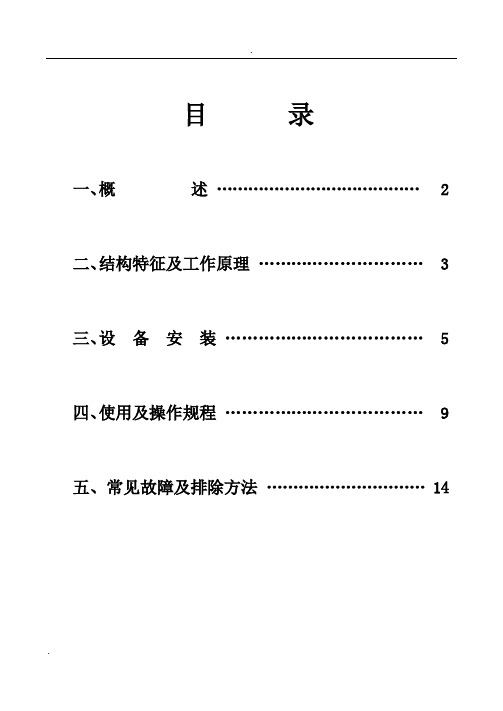

目录一、概述 (2)二、结构特征及工作原理 (3)三、设备安装 (5)四、使用及操作规程 (9)五、常见故障及排除方法 (14)一﹑概述1. XX系列二氧化氯发生器是我公司在深入研究国内外同类产品先进技术的基础上，经过多年的探索、创新和实践，采用最新工艺和特殊优质材料研制而成。

该产品具有规格齐全，产物纯净、转化率高、操作方便、运行费用低﹑故障率低、使用寿命长的显著特点，其综合性能居国内领先水平。

公司精心致力于二氧化氯产品的开发研制，目前XX系列二氧化氯发生器已拥有低温反应、高温反应、半自动化控制及全自动化控制三大系列三十余个规格的产品，到目前为止，公司在全国各地已有大量的运行业绩，领域涉及饮用水、二次供水、游泳池水、医院污水、工业循环冷却水、中水等，用户遍及国内多个省市并得至普遍好评。

2.规格型号的组成及代表意义发生器规格按设备每小时二氧化氯产量[g/h]来划分，例如：XX-1000指XX系列产品额定每小时有效氯产量为1000克。

二﹑结构特征及工作原理(一)总体结构及工作原理总体结构：发生器由供料系统、反应系统、排污系统、吸收系统、安全系统和电器控制系统构成。

工作原理：两计量泵将氯酸钠水溶液与盐酸溶液准确计量输送到二氧化氯发生器内部反应釜,进行充分反应,产出以二氧化氯为主要成分的消毒气体,经水射器吸收与水充分混合形成水消毒液后,加到待消毒的水体中。

(二)设备示意图二氧化氯发生器主机示意图储料桶俯视图设备各部件说明：1.氯酸钠计量泵2.盐酸计量泵3.水包液位显示管4.空气进口5.控制屏6.水包液位计7.标牌8.排水口9. 氯酸钠进口 10.盐酸进口11.出药口 12.安全口13.加水口 14.维修孔氯酸钠储料桶用于存储氯酸钠水溶液，对氯酸钠用量进行宏观计量，为控制仪提供缺料信号盐酸储料桶用于存储盐酸，对盐酸的用量进行宏观计量，为控制仪提供缺料信号化料器将氯酸钠固体充分溶解成水溶液化料泵利用水域循环原理溶解氯酸钠并将氯酸钠水溶液输送到氯酸钠料桶中卸酸泵直接将盐酸输送到盐酸料桶中酸雾吸收器将盐酸桶挥发的酸气吸收与水溶合后排掉电接点压力表提供动力水压力信号以保持设备所需的合适水压水射器水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。

二氧化氯发生器的工作原理二氧化氯是目前国际公认的一种高效，低毒，快速，广谱的第四代新型灭菌消毒剂，是联合国世界卫生组织确认的安全、高效、无毒新型强氧化杀菌消毒剂。

二氧化氯发生器一般是由供料系统、反应系统、温控系统、吸收系统、安全系统及设备全自动控制系统组成；运行时氯酸盐水溶液与盐酸采取科学配方在负压条件下，经供料系统定量输送到反应系统中，在一定的温度下经过负压曝气反应产生二氧化氯与氯气的混合气体，经吸收系统吸收后，形成一定浓度的二氧化氯混合消毒液，然后通入待处理水中，实现对水的去污、消毒、杀菌、灭藻、除臭等功能。

二氧化氯发生器要求安装在室内工作，避免阳光直射，通风良好，设备工作环境要求5℃-40℃。

由于二氧化氯具有强腐蚀性，因此在选择设备安装位置时应避免同其它电器设备置于同一房间,应单独设立设备间。

设备间地面应铺设水泥地面（贴地砖更好），并设有冲洗用水源和排水下水道。

因为二氧化氯气体比重比空气大，因此应在墙壁下部安装排风扇。

只有在适合的工作环境才能使设备安全运行。

二氧化氯发生器一种操作简单、高转化率、高纯度、多用途、环保型化学法中、小型二氧化氯多级发生器。

这种二氧化氯发生器，是由釜式反应器通过耐酸导管和水射式真空机组组成。

釜式反应器采用的是两级或多级反应器，主反应釜内设有空气分布器，副反应釜设置了平衡管，使反应更彻底，反应后的残液可达标排放。

生成的二氧化氯制得水溶液，也可以制得稳定二氧化氯溶液。

简介做为一种新型的氧化剂和消毒剂，二氧化氯以其高效、广谱、无残留、无副产物的消毒能力和脱色、除臭、除异味等强氧化能力已经成为水处理领域的佼佼者。

和紫外线、臭氧、次氯酸钠、液氯等传统的消毒剂相比二氧化氯有着独特的优势，它越来越成为业内人士的第一选择。

（1）系统组成化学法二氧化氯发生器，由供料系统、反应系统、安全系统、自动控制系统和吸收投加系组成。

（2）分类一类为高纯二氧化氯消毒剂发生器，另一类为二氧化氯复合消毒剂发生器。

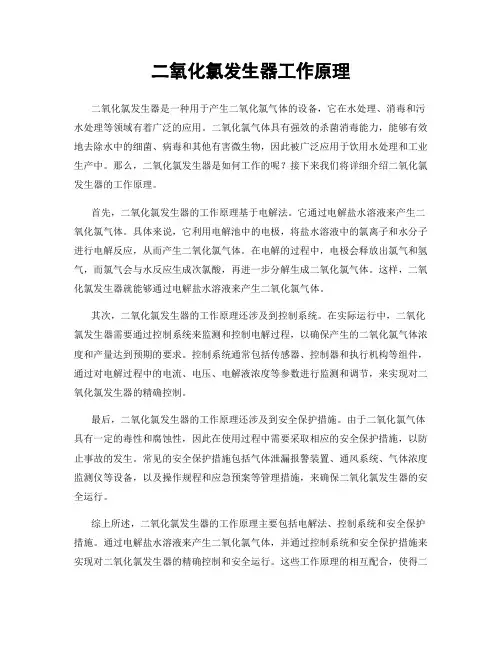

二氧化氯发生器工作原理二氧化氯发生器是一种用于产生二氧化氯气体的设备，它在水处理、消毒和污水处理等领域有着广泛的应用。

二氧化氯气体具有强效的杀菌消毒能力，能够有效地去除水中的细菌、病毒和其他有害微生物，因此被广泛应用于饮用水处理和工业生产中。

那么，二氧化氯发生器是如何工作的呢？接下来我们将详细介绍二氧化氯发生器的工作原理。

首先，二氧化氯发生器的工作原理基于电解法。

它通过电解盐水溶液来产生二氧化氯气体。

具体来说，它利用电解池中的电极，将盐水溶液中的氯离子和水分子进行电解反应，从而产生二氧化氯气体。

在电解的过程中，电极会释放出氯气和氢气，而氯气会与水反应生成次氯酸，再进一步分解生成二氧化氯气体。

这样，二氧化氯发生器就能够通过电解盐水溶液来产生二氧化氯气体。

其次，二氧化氯发生器的工作原理还涉及到控制系统。

在实际运行中，二氧化氯发生器需要通过控制系统来监测和控制电解过程，以确保产生的二氧化氯气体浓度和产量达到预期的要求。

控制系统通常包括传感器、控制器和执行机构等组件，通过对电解过程中的电流、电压、电解液浓度等参数进行监测和调节，来实现对二氧化氯发生器的精确控制。

最后，二氧化氯发生器的工作原理还涉及到安全保护措施。

由于二氧化氯气体具有一定的毒性和腐蚀性，因此在使用过程中需要采取相应的安全保护措施，以防止事故的发生。

常见的安全保护措施包括气体泄漏报警装置、通风系统、气体浓度监测仪等设备，以及操作规程和应急预案等管理措施，来确保二氧化氯发生器的安全运行。

综上所述，二氧化氯发生器的工作原理主要包括电解法、控制系统和安全保护措施。

通过电解盐水溶液来产生二氧化氯气体，并通过控制系统和安全保护措施来实现对二氧化氯发生器的精确控制和安全运行。

这些工作原理的相互配合，使得二氧化氯发生器能够有效地产生二氧化氯气体，为水处理、消毒和污水处理等领域提供了可靠的技术支持。

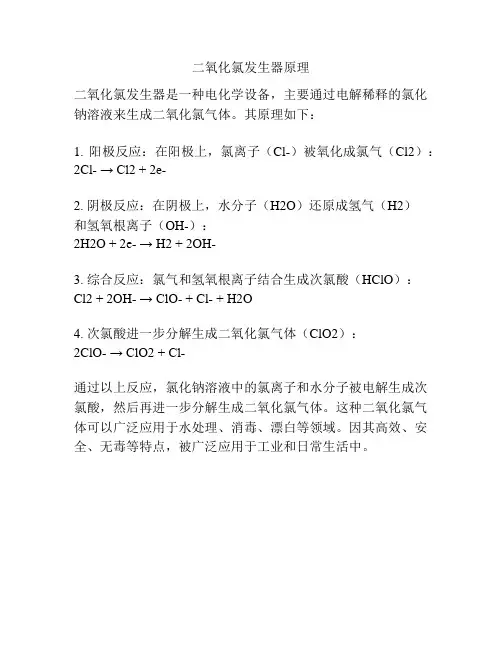

二氧化氯发生器原理
二氧化氯发生器是一种电化学设备，主要通过电解稀释的氯化钠溶液来生成二氧化氯气体。

其原理如下：
1. 阳极反应：在阳极上，氯离子（Cl-）被氧化成氯气（Cl2）：2Cl- → Cl2 + 2e-
2. 阴极反应：在阴极上，水分子（H2O）还原成氢气（H2）
和氢氧根离子（OH-）：
2H2O + 2e- → H2 + 2OH-
3. 综合反应：氯气和氢氧根离子结合生成次氯酸（HClO）：
Cl2 + 2OH- → ClO- + Cl- + H2O
4. 次氯酸进一步分解生成二氧化氯气体（ClO2）：
2ClO- → ClO2 + Cl-
通过以上反应，氯化钠溶液中的氯离子和水分子被电解生成次氯酸，然后再进一步分解生成二氧化氯气体。

这种二氧化氯气体可以广泛应用于水处理、消毒、漂白等领域。

因其高效、安全、无毒等特点，被广泛应用于工业和日常生活中。

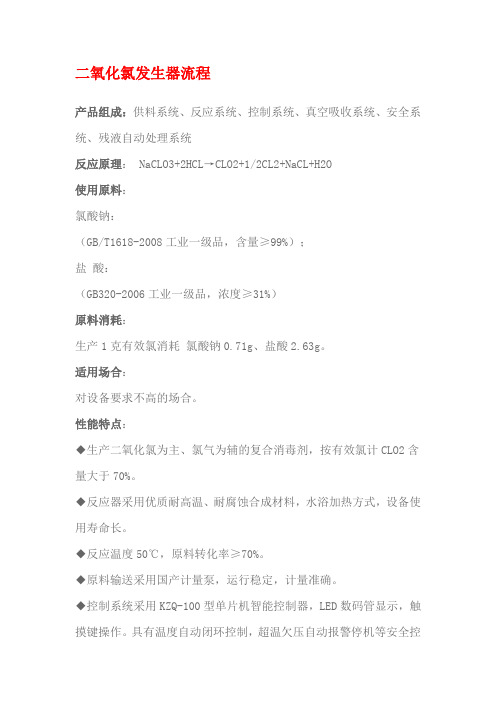

二氧化氯发生器流程产品组成：供料系统、反应系统、控制系统、真空吸收系统、安全系统、残液自动处理系统反应原理： NaCLO3+2HCL→CLO2+1/2CL2+NaCL+H2O使用原料：氯酸钠：（GB/T1618-2008工业一级品，含量≥99%）；盐酸：（GB320-2006工业一级品，浓度≥31%）原料消耗：生产1克有效氯消耗氯酸钠0.71g、盐酸2.63g。

适用场合：对设备要求不高的场合。

性能特点：◆生产二氧化氯为主、氯气为辅的复合消毒剂，按有效氯计CLO2含量大于70%。

◆反应器采用优质耐高温、耐腐蚀合成材料，水浴加热方式，设备使用寿命长。

◆反应温度50℃，原料转化率≥70%。

◆原料输送采用国产计量泵，运行稳定，计量准确。

◆控制系统采用KZQ-100型单片机智能控制器，LED数码管显示，触摸键操作。

具有温度自动闭环控制，超温欠压自动报警停机等安全控制功能，可适时显示反应温度等参数。

◆设备半自动控制运行，增加相应控制元件，可与恒压供水系统实现联动运行。

◆设备型号最大为1000g/h有效氯。

工艺流程：PLC电气控制柜根据控制发生器数量分为一控一、一控二、一控三、一控四、一控多等几大类，采用可编程逻辑控制器（PLC）。

PLC精选西门子、三菱、ABB、施耐德等国际著名品牌，电气元件选用施耐德、正泰等品牌。

◆控制柜采用集中式控制，对现场设备集中控制操作，具有就地控制和远程控制的切换功能。

◆控制柜配置带有标准远程通讯端口，支持多种通讯协议，可与上位机实现双向通讯监控。

◆控制柜设有启、停、故障指示灯；设备的启、停操作可使用工控触摸屏触摸键操作。

◆控制柜箱体外壳材质为碳钢喷塑或不锈钢；电气控制柜防护等级IP55。

◆控制柜配置智能人机界面触摸显示屏，中文显示直观动感，可随时显示设备状态、操作指示、参数设定等信息，可实现对重要参数页面的加密控制。

◆控制柜采用分体式安装，克服了与设备一体式安装可能存在的环境潮湿和气相腐蚀对电子器件的影响，降低了设备故障率。

一、二氧化氯发生器的工作原理氯酸钠——盐酸工艺反应式如下：反应式：NaClO3+2HCl→ClO2+0.5Cl2+NaCl+H2ONaClO3 需要在一酸度下被Cl-（还原剂）还原转化生成ClO2和Cl2。

HCl既是还原剂，又提供反应需要的酸条件。

二、二氧化氯发生器内部反应器技术革新1、反应器内部设计构造革新依据氯酸钠—盐酸反应工艺条件、反应过程特点的要求，在反应器的设计中，进行技术攻关，最终突破制约转化率低的瓶颈，取得技术革新成果。

通过反应器内添置混合搅动装置、改变内部原有流动方式等技术革新，有效地保证反应物的停留反应时间和反应物料的理想转化率。

2、反应器制作材料的选择二氧化氯发生器的反应器制作材料的选择：经过20多种材料进行高酸度、高ClO2 浓度、高压力条件下的实验，最终采用钛基材料表面化学镀钽的方式，使发生器使用更加可靠、寿命更长。

3、其他影响因素的改进计量泵、控制屏、射流器、背压阀等都进行了优化，并通过公司连续长时间实验验证各模块的运行稳性，使整机的运行稳性大大提高，故障率降低。

三、运行时应符合以下基本要求1、发生器的反应系统应设置安全防爆装置；2、各管道应无泄漏现象；3、发生器运行时所用原料盐酸、氯酸钠应符合相应国家标准的；4、发生器在正常工况下应具备良好的密封性，发生器在室内使用时（具备良好的通风条件，环境温度以5℃～40℃为宜）。

四、安装要求1、设备应安装在室内，避免阳光直射造成设备老化。

室内温度应在15度以上，40度以下。

2、因二氧化氯具有一定的氧化性，因此在选择设备安装位置时应尽量避免同其它电器设备置于同一房间，应单独设立设备间。

3、设备间地面应设混凝土基础，并安装低位排风扇，保证房间内通风良好，房间内应设冲洗用水笼头及排水下水道，设备进气口应置室外。

4、用户提供0.3Mpa 水源及220VAC、5A电源。

二氧化氯发生器产生的二氧化氯气体是通过水射器产生的负压抽出，在水射器中同水混合后通入处理水中，水射器前后应有误差，带动水射器工作的动力水压力要求在0.2Mpa-0.3Mpa之间，因此，设备间应预留压力0.4Mpa。

化学法二氧化氯说明书一、概述化学法二氧化氯发生器是我厂吸收美国先进技术研制成功的新颖消毒设备,该产品具有结构简单、操作方便、安全可靠、基本不需维修、运行费用低等特点，现已在全国各大城市中广泛应用，并取得了极好的效果。

二、二氧化氯发生器的性能及其应用二氧化氯是一种黄绿色或橙色的气体，与氯有相似的难闻的臭味和类似硝酸的气味，当CLO2气体很薄时，具有臭氧味，其性质不稳定，只能现场制备使用。

二氧化氯的杀菌能力优于液氯，杀生速度快，对异养菌、铁细菌、硝化细菌、硫酸盐还原菌等的杀菌效果都比液氯杀菌效果好。

二氧化氯可化PH3-9范围内有效地杀灭细菌，而液氯或次氯酸盐类杀生剂只有在中性，或酸性条件下能有效地杀灭细菌。

因此在循环冷却水碱性环境中，比氯气或次氯酸盐杀生效果好，二氧化氯用作循环冷却不杀生剂，具有药效持续时间长，受氨影响小，比氯气杀生效果好，对于化肥厂冷却水泄漏氨的情况下使用，其性能更为优良，二氧化氯在水中作用126小时，仍具有很强的杀菌能力。

二氧化氯在饮用水消毒上，不仅杀菌效果好，持续时间长，无致癌物质产生，其灭藻效果也相当好，而且还可除铁、除锰、脱臭、提高水质的新鲜度，在医院污水处理中，可直接替代次氯酸钠发生器，氯投加装置，电解法二氯发生器及其它一些消杀设备。

由于该设备投资少、运行费用低，使用安全可靠等特点，进速得到了推广，目前已广泛用于饮用水，游泳池水、医院污水、工业循环水等领域。

三、工作原理、产品该产品是以盐酸与氯酸钠溶液，在一定温度及催化剂和负压条件下，反应生成二氧化氯和氯气的混合气体。

反应式为：NaCLO3+2HC1 C1O2+1/2C12+NaC1+H2O生成的混合气体经水射器吸收制成的一定浓度的消毒液，即可通入待处理水中。

该产品是由原料供给系统、反应系统、温控系统、安全系统及残液自动处理系统组成。

四、工艺流程图计量泵计量泵混合消毒五、二氧化氯对循环冷却水的杀菌、灭菌的效果1．不同PH值条件对二氧化氯杀菌效果的影响表12．二氧化氯对水中常见细菌的杀灭率水中NH4+为 8mg/L二氧化氯投加量为20PPm。

全自动二氧化氯发生器使用说明书目录前言 (1)一、设备原理及使用说明 (2)二、设备安装说明 (7)三、电磁隔膜计量泵使用说明 (8)四、微电脑控制仪使用说明 (10)前言:二氧化氯水溶液是一种黄绿色液体，有刺激性气味，使用范围如下:药理作用:本品以独特的杀菌机理，能够快速、持久的杀灭病原微生物。

通过活化释放出新生态原子氧。

新生代原子氧具有强烈的氧化作用，通过氧化物的原浆蛋白活性基因，使蛋白质中氨基酸氧化分解，从而达到迅速杀灭病原微生物的目的。

作用特点:安全、高效，杀菌广谱，不产生抗药性，不产生二次污染，使用量低，性质稳定，使用方便，价格低廉，是新一代环保型药物。

二氧化氯在水中能起到去腥、去污、除臭、灭藻、降解毒素(重金属、砷、硫化物、酚类、胺类)、絮凝沉淀等改善水质作用，不产生三致物质(致畸、致癌、致突变)。

使用范围:二氧化氯可广泛应用于生活饮用水消毒、餐饮器具、食品工业、设备管路、物体表面消毒和公共场所空气消毒等。

一、设备原理及使用说明1、原理二氧化氯发生器以盐酸和氯酸钠为原料，采用负压曝气工艺，产生以二氧化氯为主、氯气为辅的复合消毒液。

2NaClO3+4HCl=2ClO2+Cl2+NaCl+2H2O2安全注意事项2.1与设备相关1.非专业人员请勿拆卸或改造本设备; .2.使用完毕、进行维护或清洗时，应拔掉电源插头;3.请单独使用220V、10A以上电源插座，插座要可靠接地;4.当机器被损坏或出现故障时，不要启动或运行;5.请勿将其它无关化学品放置在设备间;6.严禁在设备间使用明火、吸烟或使用无关电器;7.设备间应避免高温、强光暴晒，或淋雨、冰冻;8.设备间保持良好的通风状态，防止非正常情况下由于气体滞积、而发生爆炸;2.2与原料相关1.本复合型二氧化氯发生器使用的原料氯酸钠和盐酸是具有一定危险性的化学品，请安善保管和使用;2.原料禁止混合存放，应分间或相隔一定距离存放;3.原料间禁止明火、吸烟、高温或被强光直射;4.请勿将其它无关化学物品带入或放置在原料间;5.操作维护人员在和化学原料接触时，最好穿戴防护衣、护目镜、橡胶手套、防滑靴等;6.如有发生化学液体泄漏或化学液体不小心溅入眼中或皮肤.上，请立即用大量清水冲洗;7.原料间保持良好的通风状态，防止非正常情况下因气体滞积、发生爆炸。

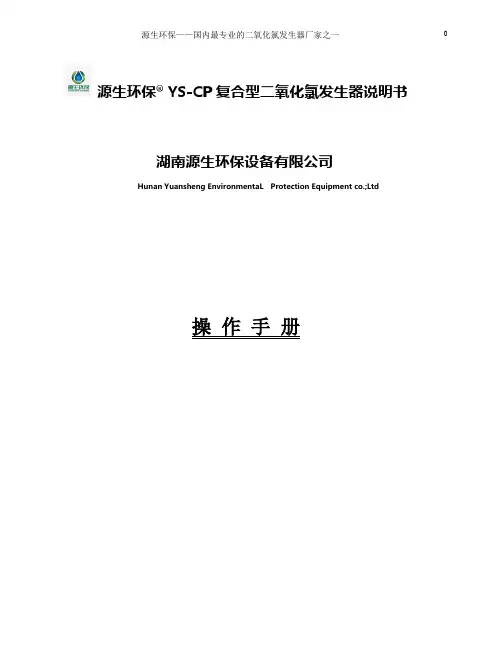

源生环保® YS-CP复合型二氧化氯发生器说明书湖南源生环保设备有限公司Hunan Yuansheng EnvironmentaL Protection Equipment co.;Ltd操作手册在安装和启动设备前，请仔细阅读操作手册！切勿遗失手册！产品质量保证中不包含因使用不当而导致的损坏！二氧化氯发生器说明书：前言：二氧化氯水溶液是一种黄绿色液体，有刺激性气味，使用范围如下：药理作用：本品以独特的杀菌机理，能够快速、持久的杀灭病原微生物。

通过活化释放出新生态原子氧。

新生代原子氧具有强烈的氧化作用，通过氧化物的原浆蛋白活性基因，使蛋白质中氨基酸氧化分解，从而达到迅速杀灭病原微生物的目的。

作用特点：安全、高效，杀菌广谱，不产生抗药性，不产生二次污染，使用量低，性质稳定，使用方便，价格低廉，是新一代环保型药物。

二氧化氯在水中能起到去腥、去污、除臭、灭藻、降解毒素（重金属、砷、硫化物、酚类、胺类）、絮凝沉淀等改善水质作用，不产生三致物质（致畸、致癌、致突变）。

使用范围：二氧化氯可广泛应用于生活饮用水消毒、餐饮器具、食品工业、设备管路、物体表面消毒和公共场所空气消毒等。

“源生环保”牌二氧化氯发生器设备由公司科技人员运用最新科技成果并结合消毒设备场所特点研制而成，整个设备在秉承相关消毒设备优点的同时，自行控制，集加药、搅拌、自动投加、清洗等功能于一体，只需要加入相应的化学原料（严格根据技术要求投加），便可自动生产对水源进行消毒的消毒液。

用“源生环保”牌二氧化氯发生器设备改变了原先的投加方式，在规范加药的同时，提高了设备的便捷性和安全性。

本操作规程结合湖南源生环保设备有限公司生产的二氧化氯发生器的特点，详细的介绍了二氧化氯的药理作用和作用特点，以供使用者参考。

湖南源生环保设备有限公司二氧化氯发生器说明书目录目录 (4)使用指南 (5)1 安全注意事项 (8)1.1 与设备相关 (8)1.2 与原料相关 (8)2 工艺原理 (9)2.1 反应原理图 (9)2.2 加料方法 (11)3 设备安装调试 (13)3.1 开箱检查 (13)3.2 安装步骤 (13)3.3 设备调试 (14)3.4 设备启动与关机 (14)4 计量泵操作维护方法 (15)5 控制器操作 (16)5.1 普通控制器方法 (16)5.2触摸屏控制器操作 (17)6 设备巡检 (18)6.1 巡检步骤 (18)7 设备日常维护保养 (19)7.1 日常维护事项 (19)7.2 设备的清洗要求 (19)8 郑重承诺 (20)9 紧急情况处理 (21)10 维修指南 (22)使用指南感谢您选用“源生环保”牌YS-CP（复合型）二氧化氯发生器。

二氧化氯发生器的结构功能及原理介绍二氧化氯发生器，又称为生成氯气机，是一种将NaClO2和酸反应产生氯气及二氧化氯气的设备。

它广泛应用于化工、水处理、环境卫生等领域。

本文将介绍二氧化氯发生器的结构功能及原理。

结构二氧化氯发生器紧要由以下部分构成：1.分装装置：分装装置可分为分解杯和喷嘴两部分。

分解杯包括进料口、排气口和装料接受氯化钠固体或溶液的容器。

喷嘴负责喷射进入的酸。

2.吸附塔：这个部分是由塑料管制成的，包括进出口的管道、过滤器、填料等构成。

填料可以吸附生成的氯气和二氧化氯气，以提高发生器的效率。

3.酸稀释器：酸稀释器负责将稀释剂引入到反应器以稀释酸，防止过量的酸进入吸附塔，污染气体。

4.掌控系统：掌控系统包括计量泵、计量仪和开关；计量泵用于精准明确地注射酸和稀释剂到反应器中，计量仪用于监测气体的流量和温度；开关则用于掌控操作的各个部分和快速关闭发生器。

功能二氧化氯发生器的功能紧要有以下几点：1.产生气体：通过掌控酸、稀释剂和铁粉的比例，可以产生氯气（Cl2）和二氧化氯（ClO2）两种气体。

这两种气体具有猛烈的氧化性，被广泛应用于水处理、消毒、漂白等领域。

2.过滤气体：吸附塔中的填料物质可以过滤气体，吸取气体中的杂质，保证生成的气体纯度，降低气体的毒性和污染。

3.标准化工艺：二氧化氯发生器可以通过计量装置和计量仪对反应过程的前后进行监测，并实现标准化操作，从而提高气体的质量和稳定性，削减污染和危害。

4.可控性：通过掌控系统的操作，可以实现对发生器的开、关、调整，实现对气体的产生、吸附和处理的掌控，从而实现操作的便利、快捷和精准明确。

原理二氧化氯发生器的原理是NaClO2与酸反应产生氯气和二氧化氯。

实在来说，发生反应的方程式如下：NaClO2 + 2HCl → Cl2 + H2O + NaClNaClO2 + 4HCl → 2ClO2 + 2H2O + NaCl其中，NaClO2为二氧化氯的前体；HCl为酸；Cl2和ClO2分别为氯气和二氧化氯气；NaCl为氯化钠，是产生气体过程中的副产物。
