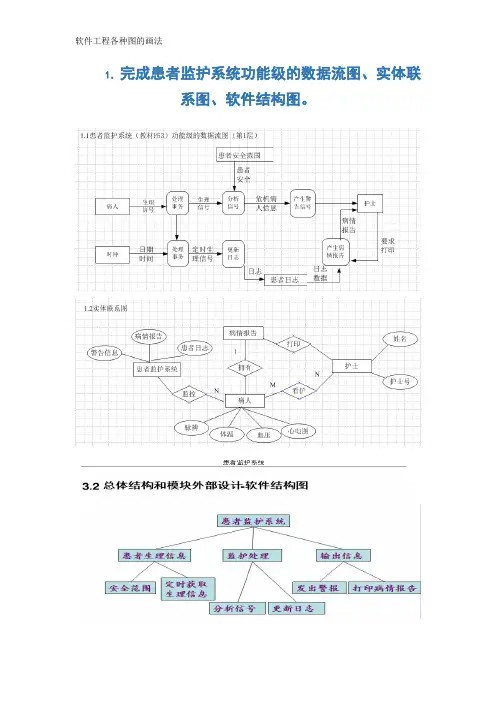

软件工程各种图的画法(考试必备)

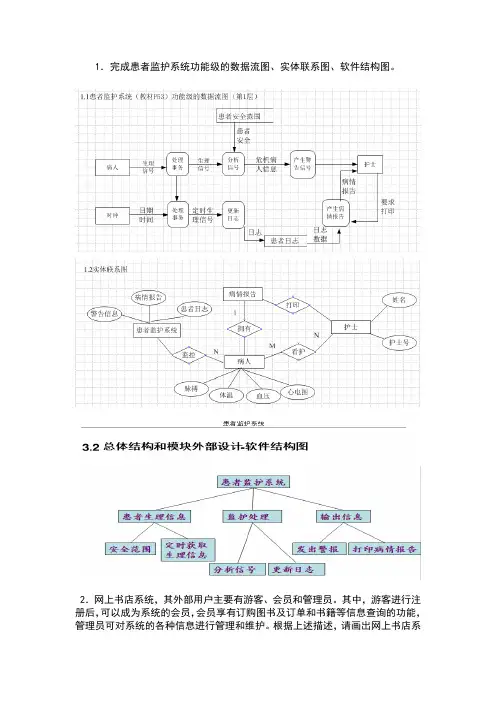

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

欧阳家百（2021.03.07）2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

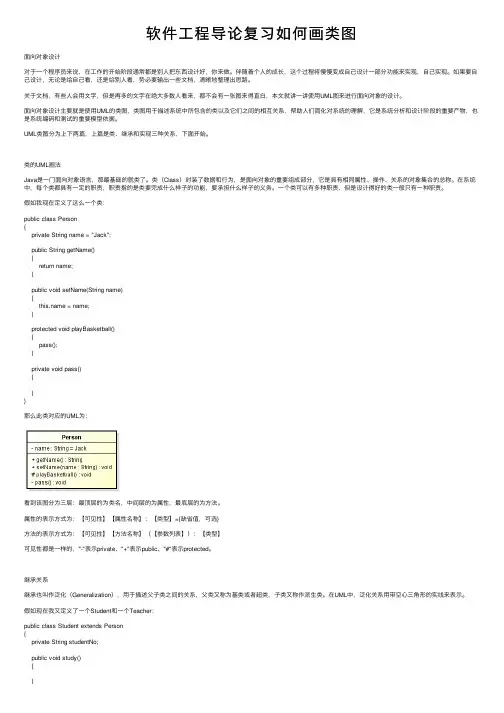

软件⼯程导论复习如何画类图⾯向对象设计对于⼀个程序员来说，在⼯作的开始阶段通常都是别⼈把东西设计好，你来做。

伴随着个⼈的成长，这个过程将慢慢变成⾃⼰设计⼀部分功能来实现，⾃⼰实现。

如果要⾃⼰设计，⽆论是给⾃⼰看，还是给别⼈看，势必要输出⼀些⽂档，清晰地整理出思路。

关于⽂档，有些⼈会⽤⽂字，但是再多的⽂字在绝⼤多数⼈看来，都不会有⼀张图来得直⽩，本⽂就讲⼀讲使⽤UML图来进⾏⾯向对象的设计。

⾯向对象设计主要就是使⽤UML的类图，类图⽤于描述系统中所包含的类以及它们之间的相互关系，帮助⼈们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。

UML类图分为上下两篇，上篇是类、继承和实现三种关系，下⾯开始。

类的UML画法Java是⼀门⾯向对象语⾔，那最基础的就类了。

类（Class）封装了数据和⾏为，是⾯向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。

在系统中，每个类都具有⼀定的职责，职责指的是类要完成什么样⼦的功能，要承担什么样⼦的义务。

⼀个类可以有多种职责，但是设计得好的类⼀般只有⼀种职责。

假如我现在定义了这么⼀个类：public class Person{private String name = "Jack";public String getName(){return name;}public void setName(String name){ = name;}protected void playBasketball(){pass();}private void pass(){}}那么此类对应的UML为：看到该图分为三层：最顶层的为类名，中间层的为属性，最底层的为⽅法。

属性的表⽰⽅式为：【可见性】【属性名称】：【类型】={缺省值，可选}⽅法的表⽰⽅式为：【可见性】【⽅法名称】（【参数列表】）：【类型】可见性都是⼀样的，"-"表⽰private、"+"表⽰public、"#"表⽰protected。

UML的9种图上文我们介绍了，UML的视图，在每一种视图中都包含一个或多种图。

本文我们重点讲解UML每种图的细节问题：1、用例图（use case diagrams）【概念】描述用户需求，从用户的角度描述系统的功能【描述方式】椭圆表示某个用例；人形符号表示角色【目的】帮组开发团队以一种可视化的方式理解系统的功能需求【用例图】2、静态图(Static diagram)(1)类图（class diagrams）【概念】显示系统的静态结构，表示不同的实体是如何相关联的【描述方式】三个矩形【目的】表示一个逻辑类或实现类，逻辑类通常是用户的业务所涉及的事物；实现类是程序员处理的实体【类图】(2)对象图（object diagrams）【概念】类图的一个实例，描述系统在具体时间点上所包含的对象以及各个对象的关系【对象图】3、交互图(Interaction Diagram)用来描述对象之间的交互关系(1)序列图（顺序图）(Sequence Diagram)【概念】描述对象之间的交互顺序，着重体现对象间消息传递的时间顺序【描述方式】横跨图的顶部，每个框表示每个类的实例或对象；类实例名称和类名称使用冒号分开【目的】显示流程中不同对象之间的调用关系，还可以显示不同对象的不同调用。

【序列图】(2)协作图（Collaboration diagrams）【概念】描述对象之间的合作关系，侧重对象之间的消息传递4、行为图：描述系统的动态模型和对象之间的交互关系(1).状态图（Statechart diagrams）【概念】描述对象的所有状态以及事件发生而引起的状态之间的转移【描述方式】起始点：实心圆1状态之间的转换：使用开箭头的线段2状态：圆角矩形3判断点：空心圆4一个或多个终止点：内部包含实心圆的圆【目的】表示某个类所处的不同状态以及该类在这些状态中的转换过程(2).活动图（Activity diagrams）【概念】描述满足用例要求所要进行的活动以及活动时间的约束关系【描述方式】2起始点：实心圆5活动：圆角矩形1终止点：内部包含实心圆的圆1泳道：实际执行活动的对象【目的】表示两个或多个对象之间在处理某个活动时的过程控制流程【活动图】活动图和状态图区别：5、实现图Implementation diagram (1)构件图（Component diagrams）【概念】描述代码构件的物理结构以及各构件之间的依赖关系【描述方式】构件【目的】提供系统的物理视图，根据系统的代码构件显示系统代码的整个物理结构【构架图】(2)部署图（Deployment diagrams）【概念】系统中硬件的物理体系结构【描述方式】1三维立方体表示部件2节点名称位于立方体上部【目的】显示系统的硬件和软件的物理结构【部署图】九种UML图详解到此为止，下篇文章专门给大家讲解UML中类间的关系，感谢您的访问。

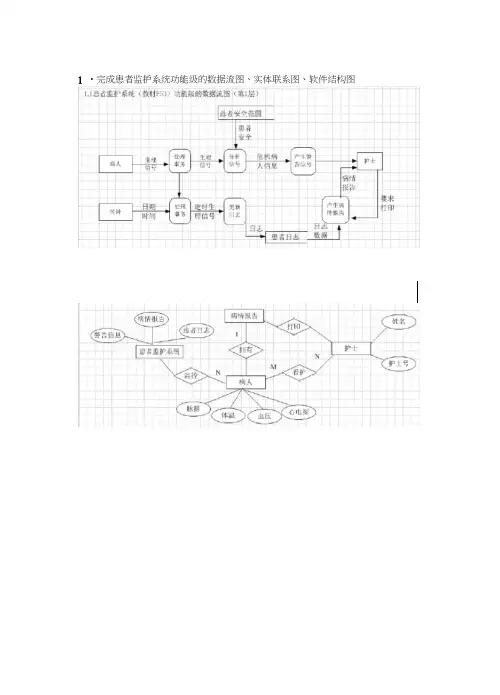

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

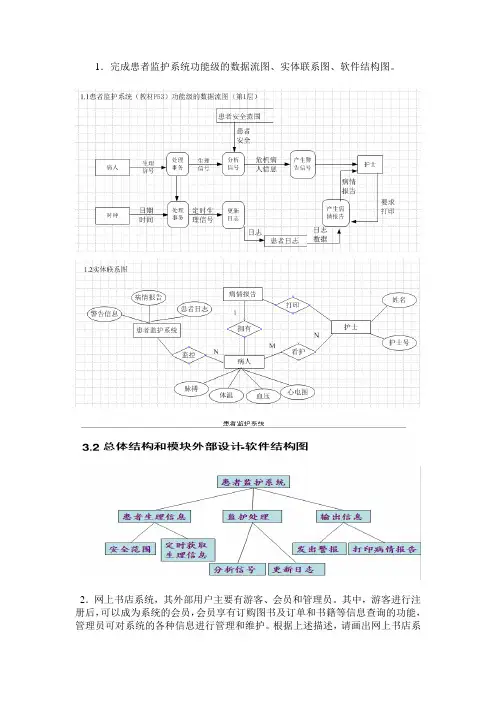

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

1 •完成患者监护系统功能级的数据流图、实体联系图、软件结构图★fl--.1riB.w3.2总体结构和模块外部设讣软件结构图2 •网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注 册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能， 管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系. 统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订 购图书数据流图。

*血見汕幼悄般的致峯編11〔和|八『！ W打印病措报告Fht-'i发出警报 分析信号更新日志定时获取 土理信息惠者生理信息 憲者监护系统监护处理 输出信息安佥范国基本鬲嫌横! y 1第眼）——、 \ \ \ \ \ \— r游需「——4甘T.—■1 55 世哙: 管理------------------------ :■:----------------------I n —IJ 尸尸|... —-------------------------- : --------------------------1 •把如下统计空格程序的Jackson 图改画为等价的程序流程图和盒图2、用Jackson 图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二 个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可 以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等 3种。

硬座车厢… 在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和 软卧车厢之间还有一节餐车。

火乍F 刖 车头1.饮用水自动销售系统的工作过程大致如下：如果投入 1元硬币，则自动放水艾件不是文件屋。

慷一个宇符串 换行’输岀字符串，换行统计空格数并输岀 取下一个宇符串 按行，输岀空格总数ft*电“燃气一节"硬肪盒團（N~S 團）5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

UML中各种图的画法(全)一、UML中基本的图范畴：在 UML 2 中有二种基本的图范畴：结构图和行为图。

每个 UML 图都属于这二个图范畴。

结构图的目的是显示建模系统的静态结构。

它们包括类，组件和（或）对象图。

另一方面，行为图显示系统中的对象的动态行为，包括如对象的方法，协作和活动之类的内容。

行为图的实例是活动图，用例图和序列图。

二、UML中的类图：1.类图的表示：类的 UML 表示是一个长方形，垂直地分为三个区，如图 1 所示。

顶部区域显示类的名字。

中间的区域列出类的属性。

底部的区域列出类的操作。

在一个类图上画一个类元素时，你必须要有顶端的区域，下面的二个区域是可选择的（当图描述仅仅用于显示分类器间关系的高层细节时，下面的两个区域是不必要的）。

描述：顶部区域显示类的名字。

中间的区域列出类的属性。

底部的区域列出类的操作。

当在一个类图上画一个类元素时，你必须要有顶端的区域，下面的二个区域是可选择的（当图描述仅仅用于显示分类器间关系的高层细节时，下面的两个区域是不必要的）。

·类名：如果是抽象类，则采用斜体·类属性列表：name : attribute type 如 flightNumber : Integer，这是最常见的表达形式n ame : attribute type = default value 如balance : Dollars = 0，这是带有默认值的表达形式·类方法列表：name(parameter list) : type of value returned注意：在业务类图中，属性类型通常与单位相符，这对于图的可能读者是有意义的（例如，分钟，美元，等等）。

然而，用于生成代码的类图，要求类的属性类型必须限制在由程序语言提供的类型之中，或包含于在系统中实现的、模型的类型之中。

2.继承的表示：为了在一个类图上建模继承，从子类（要继承行为的类）拉出一条闭合的，单键头（或三角形）的实线指向超类。

数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由四种基本符号组成，见图5－4－1所示。

图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。

数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有了解，或它们的流动时间不同，如图5－4－3(b)所示。

（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。

名字中必须包含一个动词，例如“计算”、“打印”等。

对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。

4.文件文件是存贮数据的工具。

文件名应与它的内容一致，写在开口长条内。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收xx和退xx工作，每个学生的每月xx用包括住宿xx，伙食xx220，在6-8 月收取空调xx20，在11-2 月收取取暖xx20，每个学期的开学初（3 月、9 月）收取书本xx（不定）。

住宿xx分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退xx，以每天10 元计算。

软件工程9种图软件工程9种图本文档旨在介绍软件工程中常用的9种图，包括需求分析图、用例图、活动图、类图、状态图、序列图、通信图、部署图和物理架构图。

每个章节将详细说明各种图的定义、特点和使用方法。

1.需求分析图需求分析图主要用于描述系统的需求和功能，并将其转化为可视化的图形表示。

它包括用例图、活动图、状态图等多种子图。

用例图用于展示系统的功能、用户以及各功能之间的关系；活动图则表示系统中的各种活动以及它们之间的关系；状态图则描述系统中对象的不同状态和状态之间的转移。

2.用例图用例图是描述系统功能和用户之间交互的图表。

它展示了系统的功能性需求，包括系统的主要功能和参与者（用户）之间的关系。

用例图由参与者、用例和关系构成，通过参与者和用例之间的关系来表示用户与系统的交互。

3.活动图活动图用于描述系统中的活动或业务流程，以及这些活动之间的顺序关系。

它展示了系统的业务流程，包括活动、决策、并行和合并分支。

活动图通过节点、边和分支条件来表示活动之间的关系。

4.类图类图用于描述系统中的类、对象以及它们之间的关系。

它展示了系统的结构，包括类的属性、方法、关联关系、继承关系等。

类图通过类、对象、关联和继承等元素来表示系统的结构。

5.状态图状态图用于描述系统中对象的不同状态和状态之间的转移。

它展示了系统中对象的状态及其变化，包括对象的初始状态、中间状态以及最终状态。

状态图通过状态、转移和条件来表示对象的状态和状态之间的转移。

6.序列图序列图用于描述系统中对象之间的交互顺序和消息传递。

它展示了系统中对象之间的交互流程，包括对象的创建、销毁、方法调用等。

序列图通过对象、消息、生命线等元素来表示对象之间的交互和顺序关系。

7.通信图通信图用于描述系统中对象之间的交互和消息传递。

它展示了对象之间的通信方式，包括消息的发送和接收。

通信图通过对象、消息、连接线等元素来表示对象之间的交互和通信关系。

8.部署图部署图用于描述系统中软件和硬件组件的部署布局。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

欧阳歌谷（2021.02.01）2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图.2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中,游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的:①基本系统模型（第0层)；②功能级的数据流图（第1层)；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图.2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种.硬座车厢在所有车厢的前面部分,软卧车厢在所有车厢的后面部分.此外，在硬卧车厢和软卧车厢之间还有一节餐车.1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升;如果投入5角硬币,放水2.5升；如果选择1元，投入2个伍角的硬币,也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯.收到的硬币由收银员定时回收。

试画出该系统的用例图。

2。

某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作,查询班级名册等情况。

财务人员:进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20,在11—2 月收取取暖费20,每个学期的开学初（3 月、9 月）收取书本费（不定）.住宿费分三种情况:双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8月收取空调费20，在11-2月收取取暖费20，每个学期的开学初（3月、9月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80元，父母均不在本单位工作为100元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10元计算。
