主被动防护网技术交底表格编号1311
项目名称南宁铁路增建二线NBSG-3标一分部第1 页
共 7 页交底编号FH-02
工程名称防护工程
设计文件图号
施工部位K89+295~375平果棚洞右侧段主被动防护网施工
交底日期2015.7.12
技术交底内容:
1、技术交底范围:本交底适用于南昆铁路南宁至百色段增建二线工程NBSG-3标K89+295~K89+375既有营运线右侧山体危石防护施工项目。
2、设计情况:
本段既有线路基紧靠陡崖坡脚主要以填方通过,填方高度为1~3m。
既有线右侧边坡下部已浆砌片石挡墙,墙顶已设有一道柔性被动防护网,被动防护网以上山体已设置柔性主动防护网至山顶,主动网已见锈蚀。
先将原有被动防护网更换为RXI-100型被动防护网。
拆除并更换已锈蚀的主动防护网,确保山体危岩的稳定性及既有线行车安全。
2.1柔性主动防护网:K89+305~K89+359段设GPS-H型柔性主动防护网:锚杆+支撑绳+缝合绳+缠绕型环形网R4/2.2/350+格栅网(双绞六边形网);
2.2柔性被动防护网:K89+295~K89+375段设RXI-100型柔性被动防护网:钢柱+支撑绳+拉锚系统+环形网R9/3/300+卸扣+减压环,内设双绞六边形格栅网。

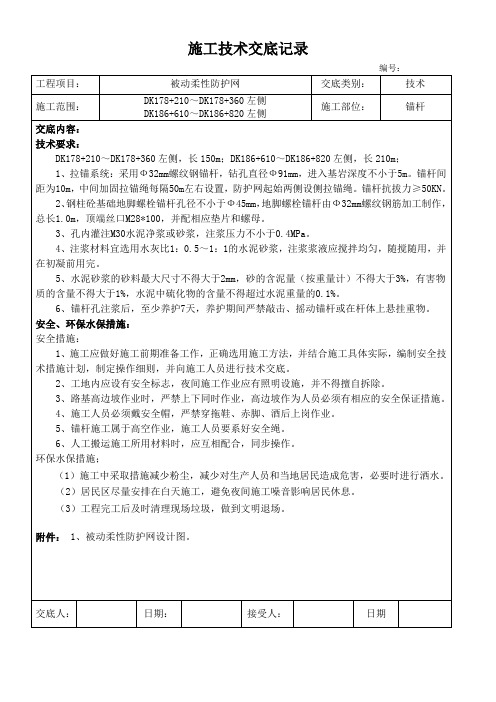

单位:中铁十一局织纳铁路二标一分部编号:主送单位挖银子隧道被动防护网工班第 1 页共7 页工程名称被动防护网日期2013年3月7日交底内容:一、适用范围本交底适用于挖银子隧道进口截水天沟外被动拦石网施工。
二、参考图纸新建铁路织纳线路基工程施工图集,图号(织纳施路集-13-1~13-3);挖银子隧道设计图,图号(织纳施隧-16-I06/09)。
三、技术要求1、被动防护网型号:RX-025,网型D0/08/250。
2、被动防护网高6m,长度73m。
3、钢绳缝合绳Φ8:抗拉强度≥1770MPa,最小破断拉力≥40.7KN,镀锌层重量≥95g/㎡;上拉锚绳Φ14:抗拉强度≥1770MPa,最小破断拉力≥115KN,镀锌层重量≥95g/㎡;上支撑绳、下支撑绳、下拉锚绳、侧拉锚绳Φ16:抗拉强度≥1770MPa,最小破断拉力≥150KN,镀锌层重量≥110g/㎡。
4、抗错动抗脱落锁卡、板厚>2mm,抗错动力≥6KN,抗脱落力≥11KN。
5、格网:采用直径为Φ2.2热侵镀锌钢丝机编双绞六边形格网,钢丝抗拉强度≥500MPa,镀锌层重量≥230g/㎡。
6、双拱型预应力钢柱:由工字钢和拱形槽钢焊接而成,防护高度6m,钢柱侧向抗弯力≥25KN,镀锌层重量≥600g/㎡。
7、减压环:环外径D448mm,启动荷载:30KN-95KN。
8、鸡心环:H5/8;锚杆抗拔力≥50KN;系统允许初始铅垂直度≦30cm。
编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式两份,一份作为施工依据,一份留存备查,并办理交接手续。

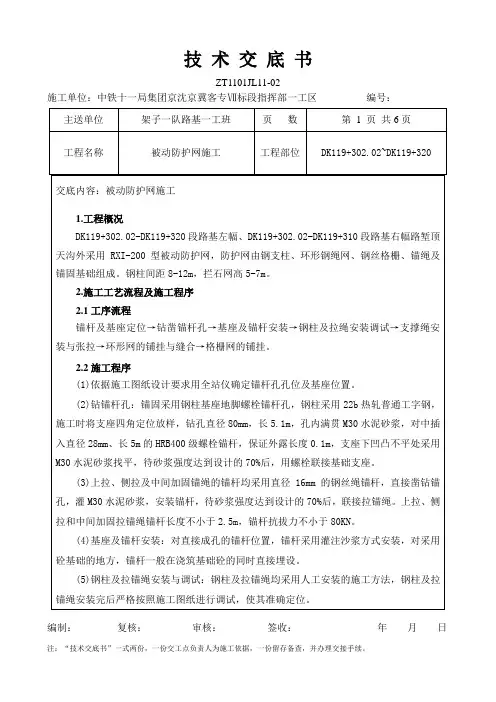

单位:中铁十一局织纳铁路二标一分部编号:主送单位挖银子隧道被动防护网工班第 2 页共7 页工程名称被动防护网日期2013年3月7日交底内容:9、钢柱基础A:基础位置覆盖层厚度大于混凝土深度时,混凝土结构尺寸高1m,长0.8m,宽0.6m,混凝土采用c20标号。
一、交底目的为确保主被动防护网施工过程中的安全,降低事故风险,提高施工人员的安全意识,现将主被动防护网施工过程中的安全技术要求进行交底。
二、施工人员要求1. 参与主被动防护网施工的人员必须具备相应的资质,持有特种作业操作证。
2. 施工人员必须经过专业培训,了解主被动防护网施工工艺和安全操作规程。
3. 施工人员必须具备一定的安全知识,能够识别和防范施工过程中的危险因素。
三、施工前的准备工作1. 施工现场应进行安全检查,确保场地平整、排水良好、无障碍物。
2. 施工人员应穿戴好个人防护用品,如安全帽、防护眼镜、手套、防滑鞋等。
3. 施工工具和设备应检查完好,如有损坏应及时更换或修理。
四、施工过程中的安全措施1. 边坡防护:- 在施工过程中,应确保边坡稳定,避免因施工造成边坡失稳。
- 对于易发生滑坡、塌方的边坡,应采取临时支护措施,如锚杆、钢筋网等。
- 施工过程中,应密切关注边坡变化,发现异常情况及时采取措施。
2. 高处作业:- 高处作业人员必须系好安全带,佩戴安全帽,并严格按照操作规程进行作业。
- 高处作业平台应设置安全防护栏杆,防止人员坠落。
- 高处作业区域应设置警戒线,禁止非作业人员进入。
3. 机械操作:- 机械设备操作人员必须持证上岗,熟悉设备性能和操作规程。
- 机械设备运行过程中,操作人员不得离开工作岗位,确保设备安全运行。
- 机械设备应定期检查和维护,确保设备处于良好状态。
4. 材料运输:- 材料运输过程中,应遵守交通安全规定,确保运输安全。
- 材料堆放应整齐有序,不得超高、超宽、超长堆放。
- 材料堆放区域应设置警示标志,防止人员误入。
五、事故应急处理1. 发生事故时,应立即停止作业,迅速组织人员救援。
2. 事故现场应设置警戒区域,防止无关人员进入。
3. 及时上报事故情况,按照相关规定进行处理。
六、交底总结通过本次安全技术交底,施工人员应充分了解主被动防护网施工过程中的安全要求,提高安全意识,确保施工安全。

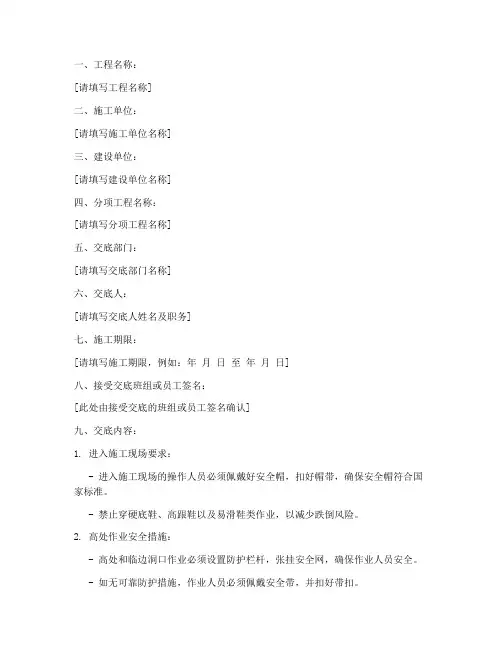

一、工程名称:[请填写工程名称]二、施工单位:[请填写施工单位名称]三、建设单位:[请填写建设单位名称]四、分项工程名称:[请填写分项工程名称]五、交底部门:[请填写交底部门名称]六、交底人:[请填写交底人姓名及职务]七、施工期限:[请填写施工期限,例如:年月日至年月日]八、接受交底班组或员工签名:[此处由接受交底的班组或员工签名确认]九、交底内容:1. 进入施工现场要求:- 进入施工现场的操作人员必须佩戴好安全帽,扣好帽带,确保安全帽符合国家标准。
- 禁止穿硬底鞋、高跟鞋以及易滑鞋类作业,以减少跌倒风险。
2. 高处作业安全措施:- 高处和临边洞口作业必须设置防护栏杆,张挂安全网,确保作业人员安全。
- 如无可靠防护措施,作业人员必须佩戴安全带,并扣好带扣。
- 高空、复杂结构模板的安装与拆除,必须事先制定切实的安全措施。
3. 工具及材料管理:- 工作前应检查使用的工具是否牢固,扳手等工具必须用绳链系挂在身上,钉子必须放在工具袋内,以免掉落伤人。
- 工作时要思想集中,防止钉子扎脚和空中滑落。
4. 操作规范:- 安装模板时操作人员应有可靠的落脚点,并应站在安全地点进行操作,避免上下在同一垂直面工作。
- 操作人员要主动避让吊物,增强自我保护和相互保护的安全意识。
5. 支模程序:- 支模应按规定的作业程序进行,模板未固定前不得进行下一道工序。
- 严禁在连接件和支撑件上攀登上下。
6. 人员站位:- 支模时,操作人员不得站在支撑上,而应设立人板,以便操作人员站立。
立人板应用木质中板为宜,并确保其稳定性。
7. 材料堆放:- 板、牵杠、支撑等运走或妥善堆放,防止因踏空、扶空而坠落。
- 模板上有预留洞者,应在安装后将洞口盖好,混凝土板上的预留洞,应在模板拆除后即将洞口盖好。
8. 支承部分安全:- 竖向模板和支架的支承部分,当安装在基土上时应加设垫板,确保稳定性。
9. 吊装安全:- 大模板堆放的安全要求:平模叠放运输时,垫木必须上下对齐,绑扎牢固,车上严禁坐人。

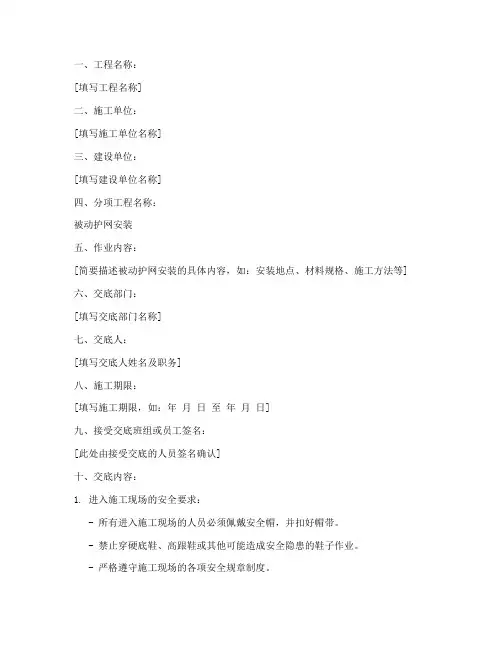

一、工程名称:[填写工程名称]二、施工单位:[填写施工单位名称]三、建设单位:[填写建设单位名称]四、分项工程名称:被动护网安装五、作业内容:[简要描述被动护网安装的具体内容,如:安装地点、材料规格、施工方法等]六、交底部门:[填写交底部门名称]七、交底人:[填写交底人姓名及职务]八、施工期限:[填写施工期限,如:年月日至年月日]九、接受交底班组或员工签名:[此处由接受交底的人员签名确认]十、交底内容:1. 进入施工现场的安全要求:- 所有进入施工现场的人员必须佩戴安全帽,并扣好帽带。
