磁悬浮鼓风机在污水处理厂的应用

鼓风节能技术在污水处理工程中的应用及
建议
我国污水废水量巨大,为了有效提高水的功能目标与环境质量,必须严格按照相关标准进行人工处理，科学合理、因地制宜制定污水废水处理规划。

1 污水处理工艺及设备现阶段，我国处理污水最为普遍的方法是鼓风曝气工艺，鼓风机是最为重要的组成设备。

一般在设计过程中，压缩比e=L3~3或者是风压为30~200 kPa的风机被业内专业人士称之为鼓风机。

大致可分为水环式风机、回转式风机、离心式风机以及罗茨风机等几种类型。

2 污水处理节能建议在我国各行各业的各类机械设备中与风机配套的电机约占全国电机装机量的60%,耗用电能约占全国发电总量的1/3。

可以看出，这是以浪费金钱与电能当作代价，极力满足现代化服务与工业化生产,与国家制定的可持续发展特征并不相符。

因此, 污水处理厂应以“保护环境、节约能源”为核心思想，在这一思想的带动下,同时积极改进技术与工艺，尽可能达到节能减排的目的。

3 节能变频器变频器具有节能效果强、性能可靠、结构简单以及功能完善等特点，不仅如此,与现代工艺发展要求更为相容，最大限度的提高了处理污水的效率与效果。

因此，变频器被广泛应用于工业生产领域与现代日常生活当中，譬如说:变频电梯与变频空调等，变频调速装置对泵类负载与风机的降耗节能效果尤为显著。

鼓风机的电能消耗占整个污水处理厂用电量的60%甚至更多,属于大规模用电设施，倘若我们对鼓风机采用先进的变頻调速技术,大致能够解决30%左右的用电量。

变频调速技术通常采用出风阀门和进风阀门的调节风量手段，令电能大量消耗在挡板上,使负载逐渐减少，驱动电动机功率因数也随之减少,如此一来,达到了减少运行费用和降低消耗的目的。

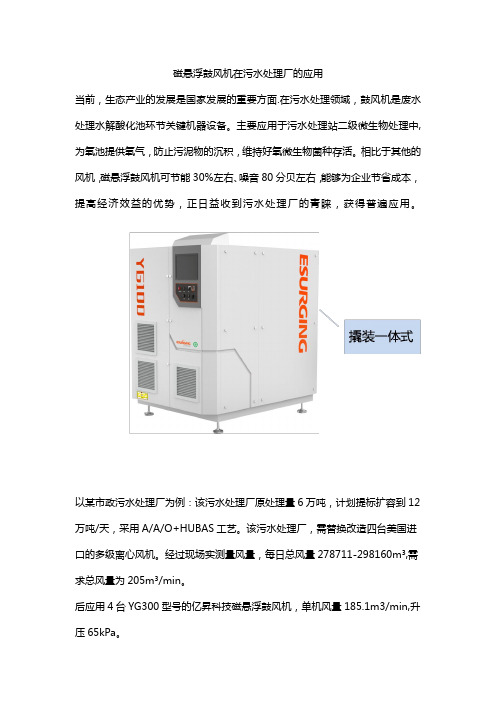

磁悬浮鼓风机在污水处理厂的应用
当前，生态产业的发展是国家发展的重要方面.在污水处理领域，鼓风机是废水处理水解酸化池环节关键机器设备。

主要应用于污水处理站二级微生物处理中,为氧池提供氧气，防止污泥物的沉积，维持好氧微生物菌种存活。

相比于其他的风机，磁悬浮鼓风机可节能30%左右、噪音80分贝左右，能够为企业节省成本，提高经济效益的优势，正日益收到污水处理厂的青睐，获得普遍应用。

以某市政污水处理厂为例：该污水处理厂原处理量6万吨，计划提标扩容到12万吨/天，采用A/A/O+HUBAS工艺。

该污水处理厂，需替换改造四台美国进口的多级离心风机。

经过现场实测量风量，每日总风量278711-298160m³,需求总风量为205m³/min。

后应用4台YG300型号的亿昇科技磁悬浮鼓风机，单机风量185.1m3/min,升压65kPa。

自2017年8月，亿昇科技磁悬浮鼓风机安装运行以来，设备运行稳定，无故障，噪音低，操作简单，相比原进口的美国某品牌多级离心风机单方气体耗电量节能明显，节能率为20.6%。

磁悬浮鼓风机应用于该污水处理厂，持续污水曝气工况稳定,效果明显；并且降低了维护量，为企业节省了大量维修,维护成本，并降低了环境因素及职业健康噪声超标风险。

可见，在污水曝气处理中,磁悬浮鼓风机有很大的优势。

通过应用磁悬浮鼓风机，企业节能效果明显，机器运作过程中，80分贝的噪音也减少了环境噪音污染。

因此，选用更节能高效的磁悬浮鼓风机，是未来污水处理处理行业的大趋势。

污水处理厂磁悬浮鼓风机的作用是什么？在环保意识日益增强的今天，越来越多的城市开始重视污水处理。

而在污水处理厂中，磁悬浮鼓风机被广泛应用。

那么磁悬浮鼓风机在污水处理厂中扮演着什么样的角色呢？本文将介绍污水处理厂磁悬浮鼓风机的作用。

首先，我们需要了解什么是磁悬浮鼓风机。

磁悬浮鼓风机是一种新型的鼓风机，与传统的鼓风机相比，磁悬浮鼓风机采用了磁悬浮技术，无接触运转，因此摩擦损失更小，效率更高，噪音更小，寿命更长。

在污水处理过程中，污水要经过初沉池、曝气池等处理设备，其中曝气池是一个极为重要的环节。

曝气池中通常通过鼓风机将空气注入到污水中，以刺激污水中的微生物进行生物降解。

而磁悬浮鼓风机就是驱动曝气器工作的主要设备。

那么磁悬浮鼓风机在曝气池中的作用是什么呢？主要有以下几点：1、提供充足的氧气曝气池中的微生物需要氧气才能进行生物降解，而磁悬浮鼓风机通过鼓风管将气体输送到曝气池中，充分供应氧气，提高了微生物降解的速度和效率。

2、促进水体循环磁悬浮鼓风机所驱动的曝气器不仅可以提供氧气，还会产生气泡，使污水产生对流，促进水体的循环，从而加速水质的处理。

3、控制水质稳定磁悬浮鼓风机可以控制污水中的微生物数量和种类，从而控制水质，稳定污水处理的效果。

在实际应用中，通过对鼓风机的控制，可以控制搅拌的速度和放氧的量，从而使处理效果更加稳定可靠。

4、减少运行成本磁悬浮鼓风机相比传统的鼓风机，由于采用了磁悬浮技术，所以寿命更长，维护保养成本也更低。

此外，由于效率更高，也将大大降低运行成本，可谓是非常经济实用的一种污水处理设备。

综上所述，磁悬浮鼓风机在污水处理厂中的作用不可忽视。

它不仅可以提供氧气，促进水体循环，控制水质稳定，还可以减少运行成本，是污水处理工程中不可缺少的一部分。

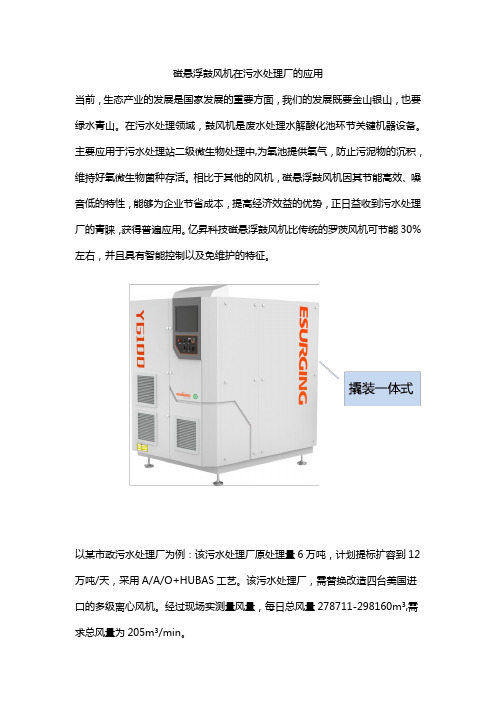

磁悬浮鼓风机在污水处理厂的应用
当前，生态产业的发展是国家发展的重要方面，我们的发展既要金山银山，也要绿水青山。

在污水处理领域，鼓风机是废水处理水解酸化池环节关键机器设备。

主要应用于污水处理站二级微生物处理中,为氧池提供氧气，防止污泥物的沉积，维持好氧微生物菌种存活。

相比于其他的风机，磁悬浮鼓风机因其节能高效、噪音低的特性，能够为企业节省成本，提高经济效益的优势，正日益收到污水处理厂的青睐，获得普遍应用。

亿昇科技磁悬浮鼓风机比传统的罗茨风机可节能30%左右，并且具有智能控制以及免维护的特征。

以某市政污水处理厂为例：该污水处理厂原处理量6万吨，计划提标扩容到12万吨/天，采用A/A/O+HUBAS工艺。

该污水处理厂，需替换改造四台美国进口的多级离心风机。

经过现场实测量风量，每日总风量278711-298160m³,需求总风量为205m³/min。

后应用4台YG300型号的亿昇科技磁悬浮鼓风机，单机风量185.1m3/min,升压65kPa。

自2017年8月，亿昇科技磁悬浮鼓风机安装运行以来，设备运行稳定，无故障，噪音低，操作简单，相比原进口的美国某品牌多级离心风机单方气体耗电量节能明显，节能率为20.6%。

磁悬浮鼓风机应用于该污水处理厂，持续污水曝气工况稳定,效果明显；并且降低了维护量，为企业节省了大量维修,维护成本，并降低了环境因素及职业健康噪声超标风险。

可见，在污水曝气处理中,磁悬浮鼓风机有很大的优势。

通过应用磁悬浮鼓风机，企业节能效果明显，机器运作过程中，80分贝的噪音也减少了环境噪音污染。

因此，选用更节能高效的磁悬浮鼓风机，是未来污水处理处理行业的大趋势。

磁悬浮离心鼓风机节能降耗的应用-工业节能论文-工业论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——1前言鼓风机作为污水处理厂主要设备之一、多用于生物好氧池的底部曝气，供好氧微生物生长所需，据文献记载鼓风机曝气耗能占整个污水厂能耗的60%以上。

因此鼓风机的选型，将关系到污水处理厂的投资费用、运行成本等。

目前，常用鼓风机分为罗茨风机、单级离心鼓风机、多级离心鼓风机。

罗茨风机利用两个或三个叶形转子通过相对旋转运动来压缩和输送气体，具有效率低、噪声大等缺点；离心鼓风机是在电机的转动下、带动叶轮旋转，并在心的作用下逐渐压缩气体，达到曝气需要的压力，根据叶轮数量又分为单级和多级离心鼓风机；在相同工况条件下，三种鼓风机的能耗对比为：多级离心鼓风机节能效果高于罗茨风机和单级离心鼓风机。

本文所介绍的磁悬浮离心鼓风机与传统鼓风机相比，因具有节能、噪音低、便于安装维护等优点，在污水处理行业得到大力推广，且受到一致好评。

2磁悬浮离心鼓风机节能降耗的应用研究2.1磁悬浮离心鼓风机概况磁悬浮离心鼓风机主要采用磁悬浮轴承技术和高速变频电机，通过高速转动电机转子从而带动叶轮工作，无需联轴器、无需增速箱等复杂系统，实现无摩擦、无油运行，使其运行效率高于传统鼓风机。

磁悬浮离心鼓风机主要由磁悬浮轴承、高效离心叶轮、高速永磁同步电机、专用变频器四部分构成，其中：（1）磁悬浮轴承是利用磁吸原理，通过可控的电磁吸力实现转轴悬浮高速运转，采用的磁悬浮轴承具有无摩擦、无油、节能、寿命长、无需维护等优点；（2）高效离心叶轮中的叶轮采用高强度锻铝，抗变形能力强，采用三元流设计方法、与电机轴直连，可实现效率达到最大化，经国家流体专家测得叶轮运行最高效率可达到80%以上；（3）高速永磁同步电机，电机体积小、重量轻、功率密度高、转速高，最高可达42000rpm；（4）专用变频器：通过磁场定向控制（又称矢量控制）及SVPWM算法可实现无级调速，变频器效率高达98%。

- 58 -工 业 技 术０　前言近些年来，随着我国经济社会的可持续发展，各行业领域的生产工作逐渐将节能降耗理念的贯彻与落实放在了工作的首要位置。

其中，污水厂为了实现节能降耗目标，从工艺生产流程以及设备应用类型等方面进行统筹规划与合理部署，从多个方面实现污水厂节能降耗目标，减少以往的资源浪费以及能耗严重的问题与现象[1]。

为了实现节能降耗的目标，污水厂方面主张利用新型机械设备实现对污水处理工艺的节能降耗处理。

举例来说，磁悬浮离心鼓风机的推广与应用为我国污水处理厂节能降耗目标的顺利实现提供了良好的技术保障。

其原因是磁悬浮离心鼓风机在一定程度上结合了智能化监测控制技术以及高速永磁同步电动机的优势，有效减少了传统风机设备运行过程中存在的能耗问题，具有重要的应用价值。

１　磁悬浮离心鼓风机在污水厂中的应用问题研究１．１　应用原理分析磁悬浮离心鼓风机采用一体化结构的方式实现鼓风机设备的高效运转与应用（具体结构图如图1所示）。

一般来说，磁悬浮离心鼓风机在结构组成方面主要以高速电机、变频器以及磁悬浮轴承为主。

其中，电机出力轴与叶轮之间采取直连方式，省去了以往齿轮以及联轴器中间的增速装置步骤[2]。

与此同时，磁悬浮离心鼓风机在变频自动调节以及风量控制等方面可以发挥出良好功能优势。

举例来说，磁悬浮离心鼓风机在变频自动调节以及风量控制参数方面，主动结合智能化监测控制技术，实现了对相关参数数据的监控管理。

在该过程中，磁悬浮离心鼓风机与任何机械都不需要接触，同时也不需要润滑油系统。

在标准配置方面，磁悬浮离心鼓风机主要以高速电机、变频器、无油磁性轴承以及安全监控系统等构成。

上述部件都统一集成在普通底座位置，一般不需要进行特殊固定。

究其原因，主要是因为磁悬浮离心鼓风机在一定程度上结合了磁悬浮轴承功能即转轴悬浮，内置的位置传感器可以根据转轴的位置信号变化，对当前鼓风机设备的运行状态进行全面监控与管理[3]。

并根据管理反馈信息，对磁悬浮轴承控制器（如图2所示）的电流情况进行安全控制。

磁悬浮离心鼓风机在污水厂的应用鼓风机作为污水厂的重要设备，在生产中承担着向活性污泥系统供氧的关键任务。

本文总结实际运行经验，分别介绍污水厂常用的三种类型鼓风机在污水厂的应用，即：传统单级离心鼓风机、空气悬浮离心鼓风机、磁悬浮离心鼓风机。

从结构设计、运行操作、维护维修、设备安装、节能降耗等方面进行对比。

标签：单级离心鼓风机；空气轴承；磁性轴承0 引言厦门水务集团杏林污水处理厂于1995年建成投入运行，使用国产多级离心鼓风机，能耗高、故障率高，易喘振，无法满足生产使用要求。

2007年二期扩建引进空气悬浮鼓风机，2015年更新改造引进磁悬浮鼓风机。

本文以杏林污水厂运行案例为主，对比本地区其它污水厂所使用的鼓风机，逐一阐述。

1 污水处理厂活性污泥工艺简介污水处理厂根据所处理的污水种类，有不同的处理工艺，杏林污水厂采用传统活性污泥A-A-O工艺，即厌氧-缺氧-好氧工艺。

维持活性污泥中微生物的生长需要氧气，微生物分解有机污染物也需要足够的氧气，鼓风机是维持活性污泥正常生长繁衍的重要设备。

也是污水处理厂的主要耗能设备。

2 常用的三种类型单级离心鼓风机比较2.1 结构设计对比（1）磁悬浮离心鼓风机由高速变频电机、磁性轴承、叶轮、变频器等主要部件组成。

叶轮转轴采用磁悬浮轴承，无机械磨擦，转速可高达33000rpm。

磁性轴承配有备用电池用于断电保护。

配有监控传感器，能实时监控轴承的对中状态，自动补偿转子的对中及平衡。

（2）空气悬浮离心鼓风机由高速电机、空气轴承、叶轮、变频器变频器等主要部件组成。

叶轮转轴采用空气悬浮轴承，无机械磨擦，转速可高达33000rpm。

空气轴承在还未形成足够的空气压力层时，电机转轴由弹性箔片支撑，当转子转速超越2500转后，才会形成空气膜，将轴支撑悬浮。

该轴承对污染物的耐受性较差，杏林污水厂曾因空气质量原因导致轴承故障。

因此空气轴承对周边运行环境的湿度及空气质量要求较高。

（3）传统单级离心鼓风机由低速电机（3000rpm）、增速齿轮箱、滚动或滑动机械轴承、主轴、叶轮、机壳、进出口调节导叶等主要部件组成。

磁悬浮风机在 V 型滤池反冲洗工艺的应用发布时间：2022-10-09T06:52:17.931Z 来源：《科学与技术》2022年11期作者：尹立霄[导读] 本文简单描述了V型滤池的工作原理和目前V型滤池所采用的风机现状尹立霄亿昇（天津）科技有限公司 300457摘要本文简单描述了V型滤池的工作原理和目前V型滤池所采用的风机现状。

后提出新型节能设备——磁悬风机在V型滤池的应用情况。

关键词：V型滤池；反冲洗；罗茨风机；磁悬浮风机；V型过滤池被广泛应用在污水处理厂中，是污水处理的重要工艺环节。

其主要工作原理是：通过滤料来阻拦水中的杂质颗粒，从而达到净水的目的。

因为工作时需要不断的阻拦水中杂质颗粒，一段时间后滤料就会被越来越多的杂质覆盖，从而影响出水量。

所以要对滤池中的滤料定期进行反冲洗。

反冲洗大概分为3个阶段，分别为：气冲洗阶段、汽水混合冲洗阶段、水冲洗阶段。

其中气冲洗阶段需要采用鼓风机，利用空气对滤料表层的扰动以及滤料相互碰撞与摩擦形成的力，剥落滤料表面附着的杂质颗粒。

目前V型滤池采用的鼓风机型式大部分为罗茨风机。

从而鼓风机成了此环节能耗最高的设备，为了响应国家号召，跟上节能降耗的大趋势，部分厂家为罗茨风机配置了变频器进行系统的升级改造，增加变频器后节电率约20.7%，年节水费用44676元[1]。

从数据中可以看出，增加变频器后节能效果增加了很多。

但是采用罗茨风机仍存在许多问题，如：需定期更换润滑油、风机房油污和噪音污染严重等。

此文介绍一种新型V型滤池鼓风机--磁悬浮鼓风机。

现根据国内某一线品牌磁悬浮风机在山东某电厂V型滤池的应用展开论述。

山东某电厂配套输水设施总规模10万m3/d，其V型滤池的设计图如下：反冲洗过程中磁悬浮鼓风机需要吹起滤料，所以选择风机的压力时，要充分考虑余量。

此项目V型滤池池高5m，反洗液位约4.2m高左右，风机选型压力为60kPa。

最终提供的磁悬浮风机参数为Q=162m3/min，P=60kPa，装机功率200kW。
