实验二8段数码管显示实验

单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示，掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验，提高自己的动手能力和编程技能，为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件，它由多个LED组成，通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管，它由8个LED组成，通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板，如Arduino、STM32等。

（2）购买数码管及相应的驱动电路。

（3）准备杜邦线、电阻、电容等电子元件。

2.硬件连接（1）将数码管与单片机开发板连接起来。

（2）根据数码管驱动电路的要求，连接电源、地线和控制信号线。

（3）连接电源后，打开开发板电源，观察数码管的显示效果。

3.编程控制（1）在开发板上编写程序，控制数码管显示不同的数字或字符。

（2）使用相应的编译器将程序编译成可执行文件，上传到开发板上。

（3）观察数码管的显示效果，调试程序，使其达到预期效果。

4.测试与评估（1）在不同情况下测试数码管的显示效果，如按键输入、传感器数据等。

（2）对程序进行优化和改进，提高程序的效率和稳定性。

（3）总结实验过程中的问题和解决方法，为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中，我们成功地实现了对数码管的编程控制，使其能够根据不同的输入显示不同的数字或字符。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进，我们解决了这些问题，使数码管的显示效果更加理想。

2.结果分析通过本次实验，我们深入了解了数码管的工作原理和编程控制方法，掌握了单片机与数码管的接口技术。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

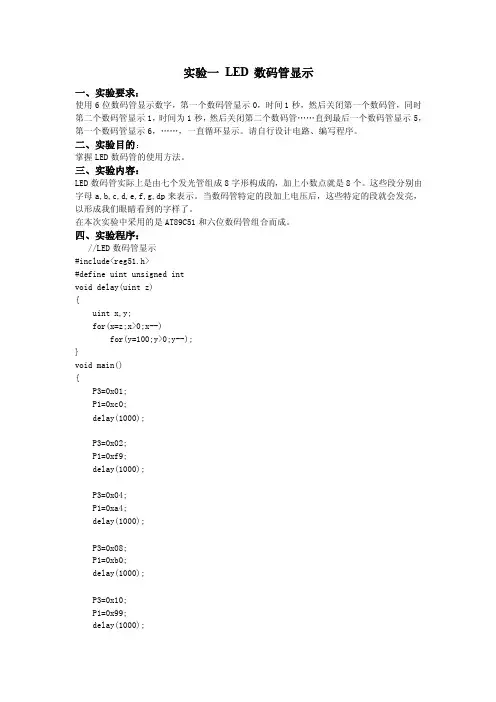

实验一LED 数码管显示一、实验要求：使用6位数码管显示数字，第一个数码管显示0，时间1秒，然后关闭第一个数码管，同时第二个数码管显示1，时间为1秒，然后关闭第二个数码管……直到最后一个数码管显示5，第一个数码管显示6，……，一直循环显示。

请自行设计电路、编写程序。

二、实验目的：掌握LED数码管的使用方法。

三、实验内容：LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了。

在本次实验中采用的是AT89C51和六位数码管组合而成。

四、实验程序：//LED数码管显示#include<reg51.h>#define uint unsigned intvoid delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=100;y>0;y--);}void main(){P3=0x01;P1=0xc0;delay(1000);P3=0x02;P1=0xf9;delay(1000);P3=0x04;P1=0xa4;delay(1000);P3=0x08;P1=0xb0;delay(1000);P3=0x10;P1=0x99;delay(1000);P3=0x20;P1=0x92;delay(1000);P3=0x01;P1=0x82;delay(1000);P3=0x02;P1=0xf8;delay(1000);P3=0x04;P1=0x80;delay(1000);P3=0x08;P1=0x90;delay(1000);P3=0x10;P1=0x88;delay(1000);P3=0x20;P1=0x83;delay(1000);P3=0x01;P1=0xc6;delay(1000);P3=0x02;P1=0xa1;delay(1000);P3=0x04;P1=0x86;delay(1000);P3=0x08;P1=0x8e;delay(1000); }五、实验结果：图1、显示数字1图2、显示数字5。

《EDA技术及应用》课程设计报告题目：八位数码管扫描显示电路的设计院（系）：机电与自动化学院专业班级：电气自动化技术学生姓名：学号：指导教师：20 年6月10日至20 年6月23日华中科技大学武昌分校4、课程设计使用设备（1）EDA及SOPC综合实验平台；（2）导线若干；（3）PC机；（4）Quartus II开发工具软件。

目录摘要................................................................1.课程设计题目及要求 (1)1.1设计题目 (1)1.2L E D显示器的动态扫描驱动电路 (1)1.3设计方案论证 (1)2.L E D显示器动态扫描驱动电路各单元电路设计 (3)2.1计数器与译码器的设计 (3)2.2一位共阳极L E D动态驱动电路设计 (4)2.3七段数码管的设计 (5)3.L E D显示器动态扫描系统设计 (7)3.1整体电路图及工作原理 (7)3.2V H D L程序设计 (7)3.3电路参数计算 (10)4.Q u a r t u s运行调试 (12)4.1时序仿真 (12)4.2硬件逻辑验证 (13)4.3调试结果分析 (13)4.4调试中出现的问题及解决方法 (14)5.设计总结 (15)6.参考文献 (16)摘要本文通过一个3-8译码器电路，将输入的4位2进制数转换为与LED显示对应的8位段码，位码就是LED的显示使能端，对于共阳级的LED而言，高电平使能。

要使8个数码管动态扫描显示，就是把所有数码管的相同段并联在一起，通过选通信号分时控制各个数码管的公共端，循环点亮多个数码管，并利用人眼的视觉暂留现象，只要扫描的频率大于50Hz，将看不到闪烁现象。

使用Quartus II6.0软件设计一个VHDL程序并对设计方案进行仿真，再硬件调试经检测输出正确的设计要求结果。

关键词：动态扫描Quartus II6.0 VHDLAbstractIn this paper, through a 3-8 decoder circuit, the input of four hexadecimal number into 2 and eight LED display the corresponding section of code, a codeis the LED display can make side, for the LED with Yang level, high level canmake. To makeeight digital tube dynamic scans showed that is all the samesegment digital tube connected in parallel, through the gating signal time-sharing control public side, the digital tube loop light multiple digital tube, and use the eye of the phenomenon of persistence of vision, as long as the scanning frequency is more than 50 hz, will see the flicker phenomenon. Using Quartus II6.0 a VHDL program design and the software design simulation, and hardware debugging through testing output correct design requirementsKey words: dynamic scanning Quartus II6.0 VHDL1. 课程设计题目及要求1.1设计题目八位数码管扫描显示电路的设计设计主要内容：本课题要求掌握使用Quartus II设计数字系统的设计思路和设计方法。

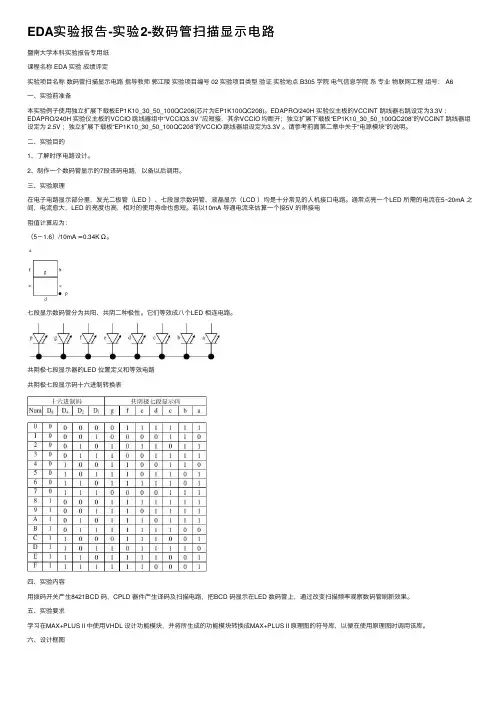

EDA实验报告-实验2-数码管扫描显⽰电路暨南⼤学本科实验报告专⽤纸课程名称 EDA 实验成绩评定实验项⽬名称数码管扫描显⽰电路指导教师郭江陵实验项⽬编号 02 实验项⽬类型验证实验地点 B305 学院电⽓信息学院系专业物联⽹⼯程组号： A6⼀、实验前准备本实验例⼦使⽤独⽴扩展下载板EP1K10_30_50_100QC208(芯⽚为EP1K100QC208)。

EDAPRO/240H 实验仪主板的VCCINT 跳线器右跳设定为3.3V ；EDAPRO/240H 实验仪主板的VCCIO 跳线器组中“VCCIO3.3V ”应短接，其余VCCIO 均断开；独⽴扩展下载板“EP1K10_30_50_100QC208”的VCCINT 跳线器组设定为 2.5V ；独⽴扩展下载板“EP1K10_30_50_100QC208”的VCCIO 跳线器组设定为3.3V 。

请参考前⾯第⼆章中关于“电源模块”的说明。

⼆、实验⽬的1、了解时序电路设计。

2、制作⼀个数码管显⽰的7段译码电路，以备以后调⽤。

三、实验原理在电⼦电路显⽰部分⾥，发光⼆极管（LED ）、七段显⽰数码管、液晶显⽰（LCD ）均是⼗分常见的⼈机接⼝电路。

通常点亮⼀个LED 所需的电流在5~20mA 之间，电流愈⼤，LED 的亮度也⾼，相对的使⽤寿命也愈短。

若以10mA 导通电流来估算⼀个接5V 的串接电阻值计算应为：（5－1.6）/10mA ≈0.34K Ω。

七段显⽰数码管分为共阳、共阴⼆种极性。

它们等效成⼋个LED 相连电路。

共阴极七段显⽰器的LED 位置定义和等效电路共阴极七段显⽰码⼗六进制转换表四、实验内容⽤拨码开关产⽣8421BCD 码，CPLD 器件产⽣译码及扫描电路，把BCD 码显⽰在LED 数码管上，通过改变扫描频率观察数码管刷新效果。

五、实验要求学习在MAX+PLUS II 中使⽤VHDL 设计功能模块，并将所⽣成的功能模块转换成MAX+PLUS II 原理图的符号库，以便在使⽤原理图时调⽤该库。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。

led数码管显示控制实验报告篇一：单片机实验报告——LED数码管显示实验《微机实验》报告LED数码管显示实验指导教师：专业班级：姓名：学号：联系方式：一、任务要求实验目的：理解LED七段数码管的显示控制原理，掌握数码管与MCU的接口技术，能够编写数码管显示驱动程序；熟悉接口程序调试方法。

实验内容：利用C8051F310单片机控制数码管显示器基本要求：利用末位数码管循环显示数字0-9，显示切换频率为1Hz。

提高要求：在4位数码管显示器上依次显示当天时期和时间，显示格式如下：yyyy（月份.日）（小时.分钟）思考题：数码管采用动态驱动方式时刷新频率应如何选择？为什么？二、设计思路C8051F310单片机片上晶振为,采用8分频后为，输入时钟信号采用48个机器周期。

0到9对应的断码为：FCH、60H、DAH、F2H、66H、B6H、BEH、E0H、FEH、F6H 基础部分：由于只需要用末位数码管显示，不需要改变位码，所以只需要采用LED的静态显示。

采用查表的方法，通过循环结构，每次循环查找数据表下一地址，循环十次后重新开始循环。

每次循环延时1s，采用定时器0定时方式1。

提高部分：四个数码管都要显示，所以采用LED的动态显示。

由于数码管的位选由、控制，P0端口的其他引脚都没用到，所以对P0端口初始化赋00H，每次循环加40H、选中下一位，四次后十六进制溢出，P0端口变又为00H回到第一个数码管。

每位数码管显示一个段码后都延时1ms（否则数码管太亮，刺眼）采用定时器0定时方式1，依然采用查表法改变段码值。

通过循环：DJNZ R5,BACKMOVR5,#250 DJNZ R4,BACK MOVR4,#8来控制每种模式的切换时间，我采用2s切换一次（8*250*1ms=2s）。

切换模式，可以采用改变查表法的偏移量来实现，没切换一次模式，偏移量加04H，三次后回到初始偏移量，来实现三种模式的循环显示。

三、资源分配基础部分：、：控制数码管的位选P1：控制数码管段码的显示R0：控制段选提高部分：、：控制数码管的位选P1：控制数码管段码的显示R0：控制位选R1：控制段选R3：用于改变偏移量来切换模式R4、R5：控制循环次数，控制模式切换时间四、流程图基础部分：提高部分篇二：实验八数码管LED实验报告苏州大学实验报告院、系年级专业姓名学号课程名称成绩指导教师同组实验者实验日期实验名称：数码管LED实验一．实验目的理解8段数码管的基本原理，理解8段数码管的显示和编程方法，理解4连排共阴极8段数码管LG5641AH与MCU 的接线图。

EDA设计课程实验报告实验题目：数码管动态显示实验学院名称：专业：电子信息工程班级：姓名：高胜学号小组成员：指导教师：一、实验目的学习动态扫描显示的原理；利用数码管动态扫描显示的原理编写程序，实现自己的学号的显示。

二、设计任务及要求1、在SmartSOPC实验箱上完成数码管动态显示自己学号的后八个数字。

2、放慢扫描速度演示动态显示的原理过程。

三、系统设计1、整体设计方案数码管的八个段a,b,c,d,e,f,g,h（h是小数点）都分别连接到SEG0~SEG7，8个数码管分别由八个选通信号DIG0~DIG7来选择，被选通的数码管显示数据，其余关闭。

如果希望8个数码管显示希望的数据，就必须使得8个选通信号DIG0~DIG7分别被单独选通，并在此同时，在段信号输入口SEG0~SEG7加上该对应数码管上显示的数据，于是随着选通信号的扫描就能实现动态扫描显示的目的。

虽然每次只有1个数码管显示，但只要扫描显示速率足够快，利用人眼的视觉余辉效应，我们仍会感觉所有的数码管都在同时显示。

2、功能模块电路设（1）输入输出模块框图（见图1）图1（2）模块逻辑表达（见表1）表1（数码管显示真值表）clk_1k dig seg↑01111111 C0↑10111111 F9注：数码管显示为01180121（3）算法流程图（见图2）（4）Verilog源代码module scan_led(clk_1k,d,dig,seg); //模块名scan_ledinput clk_1k; //输入时钟input[31:0] d; //输入要显示的数据output[7:0] dig; //数码管选择输出引脚output[7:0] seg; //数码管段输出引脚reg[7:0] seg_r; //定义数码管输出寄存器reg[7:0] dig_r; //定义数码管选择输出寄存器reg[3:0] disp_dat; //定义显示数据寄存器reg[2:0]count; //定义计数寄存器assign dig = dig_r; //输出数码管选择assign seg = seg_r; //输出数码管译码结果always @(posedge clk_1k) //定义上升沿触发进程begincount <= count + 1'b1;endalways @(posedge clk_1k)begincase(count) //选择扫描显示数据3'd0:disp_dat = d[31:28]; //第一个数码管3'd1:disp_dat = d[27:24]; //第二个数码管3'd2:disp_dat = d[23:20]; //第三个数码管3'd3:disp_dat = d[19:16]; //第四个数码管3'd4:disp_dat = d[15:12]; //第五个数码管3'd5:disp_dat = d[11:8]; //第六个数码管3'd6:disp_dat = d[7:4]; //第七个数码管3'd7:disp_dat = d[3:0]; //第八个数码管endcasecase(count) //选择数码管显示位3'd0:dig_r = 8'b01111111; //选择第一个数码管显示3'd1:dig_r = 8'b10111111; //选择第二个数码管显示3'd2:dig_r = 8'b11011111; //选择第三个数码管显示3'd3:dig_r = 8'b11101111; //选择第四个数码管显示3'd4:dig_r = 8'b11110111; //选择第五个数码管显示3'd5:dig_r = 8'b11111011; //选择第六个数码管显示3'd6:dig_r = 8'b11111101; //选择第七个数码管显示3'd7:dig_r = 8'b11111110; //选择第八个数码管显示endcaseendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg_r = 8'hc0; //显示04'h1:seg_r = 8'hf9; //显示14'h2:seg_r = 8'ha4; //显示24'h3:seg_r = 8'hb0; //显示34'h4:seg_r = 8'h99; //显示44'h5:seg_r = 8'h92; //显示54'h6:seg_r = 8'h82; //显示64'h7:seg_r = 8'hf8; //显示74'h8:seg_r = 8'h80; //显示84'h9:seg_r = 8'h90; //显示94'ha:seg_r = 8'h88; //显示a4'hb:seg_r = 8'h83; //显示b4'hc:seg_r = 8'hc6; //显示c4'hd:seg_r = 8'ha1; //显示d4'he:seg_r = 8'h86; //显示e4'hf:seg_r = 8'h8e; //显示fendcaseendendmodule四、系统调试（1）仿真代码`timescale 1ns/1nsmodule scan_ledfz;reg clk_1k;reg[31:0] d;wire[7:0] dig;wire[7:0] seg;parameter dely=100;scan_led u1(clk_1k,d,dig,seg);always #(dely/2)clk_1k=~clk_1k;initial beginclk_1k=0;d=32'h01180134;#dely ;#dely ;#dely ;#dely ;#dely ;#(dely*20);#dely $finish;endinitial $monitor($time,,,"%b,%d,%h,%h",clk_1k,d,dig,seg); endmodulemodule scan_led(clk_1k,d,dig,seg); //模块名scan_ledinput clk_1k; //输入时钟input[31:0] d; //输入要显示的数据output[7:0] dig; //数码管选择输出引脚output[7:0] seg; //数码管段输出引脚reg[7:0] seg_r; //定义数码管输出寄存器reg[7:0] dig_r; //定义数码管选择输出寄存器reg[3:0] disp_dat; //定义显示数据寄存器reg[2:0] count=3'b000; //定义计数寄存器assign dig = dig_r; //输出数码管选择assign seg = seg_r; //输出数码管译码结果always @(posedge clk_1k) //定义上升沿触发进程begincount <= count + 1'b1;endalways @(posedge clk_1k)begincase(count) //选择扫描显示数据3'd0:disp_dat = d[31:28]; //第一个数码管3'd1:disp_dat = d[27:24]; //第二个数码管3'd2:disp_dat = d[23:20]; //第三个数码管3'd3:disp_dat = d[19:16]; //第四个数码管3'd4:disp_dat = d[15:12]; //第五个数码管3'd5:disp_dat = d[11:8]; //第六个数码管3'd6:disp_dat = d[7:4]; //第七个数码管3'd7:disp_dat = d[3:0]; //第八个数码管endcasecase(count) //选择数码管显示位3'd0:dig_r = 8'b01111111; //选择第一个数码管显示3'd1:dig_r = 8'b10111111; //选择第二个数码管显示3'd2:dig_r = 8'b11011111; //选择第三个数码管显示3'd3:dig_r = 8'b11101111; //选择第四个数码管显示3'd4:dig_r = 8'b11110111; //选择第五个数码管显示3'd5:dig_r = 8'b11111011; //选择第六个数码管显示3'd6:dig_r = 8'b11111101; //选择第七个数码管显示3'd7:dig_r = 8'b11111110; //选择第八个数码管显示endcaseendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg_r = 8'hc0; //显示04'h1:seg_r = 8'hf9; //显示14'h2:seg_r = 8'ha4; //显示24'h3:seg_r = 8'hb0; //显示34'h4:seg_r = 8'h99; //显示44'h5:seg_r = 8'h92; //显示54'h6:seg_r = 8'h82; //显示64'h7:seg_r = 8'hf8; //显示74'h8:seg_r = 8'h80; //显示84'h9:seg_r = 8'h90; //显示94'ha:seg_r = 8'h88; //显示a4'hb:seg_r = 8'h83; //显示b4'hc:seg_r = 8'hc6; //显示c4'hd:seg_r = 8'ha1; //显示d4'he:seg_r = 8'h86; //显示e4'hf:seg_r = 8'h8e; //显示fendcaseendendmodule位码代码仿真代码`timescale 1ns/1nsmodule smg_tp; //测试模块的名字reg [2:0] c; //测试输入信号定义为reg型wire[7:0] dig; //测试输出信号定义为wire型parameter DEL Y=100; //延时100秒wei u1(c,dig); //调用测试对象initial begin //激励波形设定c=3'b0;#DEL Y c=3'b001 ;#DEL Y c=3'b010 ;#DEL Y c=3'b100 ;#DEL Y c=3'b101 ;#DEL Y c=3'b110 ;#DEL Y c=3'b111 ;#DEL Y $finish;endinitial $monitor($time,,,"dig=%d,c=%b ",dig,c); //输出格式i定义endmodulemodule wei(c,dig); //命名模块名字input[2:0] c;output[7:0] dig; //定义输入与输出reg[7:0] dig_r;reg[2:0] c_r; // 定义dig_r与c_r2个reg型数据assign dig=dig_r; //将reg型数据转化为wire型数据always @(*) //检测c_r的数据是否变化begin c_r=c;case (c_r)3'b000:dig_r=8'b11111110; //c_r的数据变化而dig_r对于的数据变化3'b001:dig_r=8'b11111101;3'b010:dig_r=8'b11111011;3'b011:dig_r=8'b11110111;3'b100:dig_r=8'b11101111;3'b101:dig_r=8'b11011111;3'b110:dig_r=8'b10111111;3'b111:dig_r=8'b01111111;default: dig_r=8'b11111111;endcase //结束case语句end //结束always语句endmodule //结束程序译码器代码仿真代码`timescale 1ns/1nsmodule duan_tp; //测试模块的名字reg[3:0] a; //测试输入信号定义为reg型wire[7:0] seg; //测试输出信号定义为wire型parameter DEL Y=100; //延时100秒duan u1(a,seg); //调用测试对象initial begin //激励波形设定a=4'b0;#DELY a=4'b0001;#DELY a=4'b0010;#DELY a=4'b0011;#DELY a=4'b0100;#DELY a=4'b0101;#DELY a=4'b0110;#DELY a=4'b0111;#DELY a=4'b1000;#DELY a=4'b1001;#DELY a=4'b1010;#DELY a=4'b1011;#DELY a=4'b1100;#DELY a=4'b1101;#DELY a=4'b1110;#DELY a=4'b1111;#DELY $finish;endinitial $monitor($time,,,"seg=%d,a=%b",seg,a); //输出格式i定义endmodulemodule duan(a,seg); //命名模块名字input[3:0] a;output[7:0] seg; //定义输入与输出reg[7:0] seg_r;reg[3:0] a_r; // 定义seg_r与a_r2个reg型数据assign seg=seg_r; //将reg型数据转化为wire型数据always @(*) //检测c_r的数据是否变化begin a_r=a;case(a_r) //七段译码4'b0000:seg_r = 8'hc0; //显示04'b0001:seg_r = 8'hf9; //显示14'b0010:seg_r = 8'ha4; //显示24'b0011:seg_r = 8'hb0; //显示34'b0100:seg_r = 8'h99; //显示44'b0101:seg_r = 8'h92; //显示54'b0110:seg_r = 8'h82; //显示64'b0111:seg_r = 8'hf8; //显示74'b1000:seg_r = 8'h80; ///显示84'b1001:seg_r = 8'h90; //显示94'b1010:seg_r = 8'h88; //显示a4'b1011:seg_r = 8'h83; //显示b4'b1100:seg_r = 8'hc6; //显示c4'b1101:seg_r = 8'ha1; //显示d4'b1110:seg_r = 8'h86; //显示e4'b1111:seg_r = 8'h8e; ///显示f endcase //结束case语句end //结束always语句endmodule //结束程序（2）仿真波形图（3）引脚图五、实验感想通过这次实验，让我学习动态扫描显示的原理；利用数码管动态扫描显示的原理编写程序，实现自己的学号的显示。

实验二查表程序实现LED数字显示一、实验要求通过拨码开关表示16进制数0—F，利用LED数码管显示该数字。

包括硬件电路和程序设计。

二、实验目的理解8段LED数码管的显示原理和LED显示的转化方法，学习查表程序的设计。

三、实验原理图2-1 8段LED数码管显示原理和笔画分布由电路图2-2可以看出，这里需要通过传送指令将P1口拨码开关的状态读入累加器A，利用查表指令转换为LED数码管的显示笔画代码，再传送到P2口驱动数码管。

所谓显示代码就是根据该数字的笔画确定LED数码管中8个笔画段a—h中的哪些段点亮，如数字1要求点亮笔画b和c。

我们可以根据数字与笔画的对应关系列出各数字的笔画代码真值表如表2-1所示，在每个数字需点亮的笔画处填入1，不需要点亮的位填入0，然后转换为16进制数就是该数字的显示代码。

若采用共阳极LED，则由于是0点亮，显示代码也就不同，笔画真值表与表2-1相反。

显然，若各笔画连接的口线不同，显示代码也不同。

图2-2 通过LED数码管显示数字电路图表2-1 LED笔划显示真值表(共阴)有了代码表，还需要通过查表程序将数字转换为显示代码。

查表程序一般是将表格中数据顺序放置在程序存储器的某个区域中，形成一数据表。

程序中需要查表时，将表格首地址送入数据指针DPTR，即使DPTR指向表格首地址，在A中放入待查表格项的序号，例如要显示2，利用“MOVC A，@A+DPTR”指令，即以（A+DPTR）为地址，将数据表中第2字节的表格项数据5BH取出放入A，从而实现查得2的显示代码5BH，然后送端口P2驱动笔画段显示出数字2。

四、实验步骤1.在Proteus ISIS中设计硬件电路（参考图2-2）（1）选择电路元器件并放入原理图编辑区：单片机：AT89C52。

一位共阴极数码管：7SEG-COM-CAT-GRN。

8位拨码开关：DIPSWC_8。

接地：Ground（Terminal模型中）。

（2）参考图2-2完成原理图。

实验二数码管显示本实验的目的是掌握数码管的工作原理与使用，实现数码管的静、动态显示。

静态数码管我们先看看什么是数码管，上图就是各种长相各种样子的数码管了，肯定很眼熟了吧。

不管将几位数码管连在一起，数码管的显示原理都是一样的，都是靠点亮内部的发光二极管来发光，下面就来我们讲解一个数码管是如何亮起来的。

数码管内部电路如下图所示，从右图可看出，一位数码管的引脚是10个，显示一个8字需要7个小段，另外还有一个小数点，所以其内部一共有8个小的发光二极管，最后还有一个公共端，生产商为了封装统一，单位数码管都封装10个引脚，其中第3和第8引脚是连接在一起的。

而它们的公共端又可分为共阳极和共阴极，中间图为共阴极内部原理图，右图为共阳极内部原理图。

上图展出了常用的两种数码管的引脚排列和内部结构。

总所周知，点亮发光二极管就是要给予它足够大的正向压降。

所以点亮数码管其实也就是给它内部相应的发光二极管正向压降。

如上图左（一共a、b、c、d、e、f、g、DP 八段），如果要显示“1”则要点亮b、c 两段LED；显示“A”则点亮a、b、c、e、f、g 这六段LED；我们还知道，既然LED 加载的是正向压降，它的两端电压必然会有高低之分：如果八段LED 电压高的一端为公共端，我们称之为共阳极数码管（如上图中）；如果八段LED 电压低的一段为公共端，则称之为共阴极数码管（上图右）。

所以，要点亮共阳极数码管，则要在公共端给予高于非公共端的电平；反之点亮共阴极数码管，则要在非公共端给予较高电平。

对共阴极数码来说，其8个发光二极管的阴极在数码管内部全部连接在一起，所以称“共阴”，而它们的阳极是独立的，通常在设计电路时一般把阴极接地。

当我们给数码管的任意一个阳极加一个高电平时，对应的这个发光二极管就点亮了。

如果想要显示出一个8字，并且把右下角的小数点也点亮的话，可以给8个阳极全部送高电平，如果想让它显示出一个0字，那么我们可以除了给第“g, dp”这两位送低电平外，其余引脚全部都送高电平，这样它就显示出0字了。

数码显示及键盘实验【实验内容】1、数码管显示0-72、独立按键识别【需要了解的知识】1、GPIO设定2、数码管动态扫描显示原理，键盘扫描工作原理，输入与输出及其处理【实验预习】仔细预读实验指导电子文档的实验六、七及其前面的实验流程【实验设备】Keil C51软件、ICE52 仿真驱动、MEFlash编程软件、USB驱动程序【实验过程】实验一数码管显示0-7实验任务：1）先将“0-7”数码管的段码值写入存储器中，使8位数码管从右至左显示0-7.实验步骤：1）首先在硬盘上建立一个文件夹；2）启动Keil C51软件；3）执行Keil C51软件的菜单“Project|New Project……”,弹出一个名为“Create New Project”的对话框。

输入工程文件名，选择保存路径uv2后缀，点击“保存”按钮；4）紧接着弹出“Options for Target‘Target 1’”，为刚才的项目选择ATMEL的AT89S52的CPU。

选择之后，点击“确定”按钮；5）接下来弹出一个对话框提示你是否要把标准8051的启动代码添加项目中去，此时，点击“否”按钮；6）执行菜单“File|New……”，出现一个名为“Text1”的文档。

接着执行菜单“File|Save”弹出一个名为“Save As”的对话框，将文件名改为“.asm”后缀，然后保存；7）添加源程序文件到工程中，一个空的源程序文件建成。

单击Keil C51软件左边项目工作窗口“Target1”上的“+”，将其展开。

然后右击“Source Group1”文件夹弹出下拉菜单，单击其中的“Add Files to Group‘Source Group1’”项；8）在弹出的对话框中先选择文件类型为“Asm Source file（*.s*;*.src;*.a*）”,这时对话框内创建的空的源程序文件已经出现在项目工作窗口的“Source Group1”文件夹中；输入源程序代码；9）点击工具栏“Options for target”按钮，弹出一个对话框，定义“Xtal”为11.0592.下面依序是存储模式、程序空间大小等设置，均用默认值即可。

数码管显示按键键号实验单片机实验报告数码管显示按键键号实验一．实验目的1.熟悉数码管的功能和使用。

2.熟悉延时子程序的编写和使用。

3.熟悉独立按键的使用和编程方法。

二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。

三．实验原理与内容P0 口做输出口，接一个共阳极数码管，要求循环显示。

共阳极数码管字形表同上一实验。

独立按键为 K1;K8 接 P2 口。

四 .实验线路及原理五五 .注意事项 1.安装实验仪时，先接通讯串口线，再开电源开关。

2.实验过程中，在进行接插线操作时，必须先关闭电源。

六 .实验步骤1、主机连线说明：JP10单片机 0 P0 口（8 8 位）JP3共阳极数码管JP11单片机 2 P2 口（8 8 位）JP58 8 个独立按键七 .实验步骤1.打开 Keil 编程软件编写程序，并进行汇编产生 HE_ 文件。

（1）流程图（2）源程序ORG 0000HLJMP MAIN; 初始地址 0000H 跳转 MAI 程序 ORG 0030HMAIN:MOV SP,#60H; 赋值 SP=60H MOV A,P2;A=P2 CJNE A,#0FFH,LP3 ;ane;FFH 跳转 LP3LJMP LP1; 跳转 LP1 LP2:LCALL DEY10; 调用 DEY10 延时子程序MOV A,P2; 赋值 A=P2 CJNE A,#0FFH,LP3 ;Ane;FFH 时跳转 LP3 LJMP LP1; 跳转 LP1 LP3:MOV R3,#1;R3=1MOV R2,#8;R2=8 LP4:RRC A;A 带进位循环右移JNC LP5; 无进位跳转 LP5 INC R3;R3 加一 DJNZ R2,LP4;R2 减一ne;0 转跳转 LP4 LJMP LP1; 跳转 LP1 LP5:MOV A,P2;A=P2CJNE A,#0FFH,LP5 ;Ane;FFH 跳转 LCALL DISPLAY ; 调用LP1:LJMP MAIN; 跳转 DISPLAY:MOV A,R3 MOV DPTR,#500H ; 将数组首地址赋给数据指针寄存器 MOVC A,@A+DPTR ; 根据 R3 的值取第几个数据 MOV P0,A ;P0=A RET DEY10: MOV R6,#20__MOV R7,#0 DEY11: DJNZR7,DEY11DJNZR6,DEY11; 执行256 _____20__次后返回调用处RETdey1: MOV R5,#40DEYY1:LCALL DEY10; 调用延时子程序 DEY10DJNZ R5,DEYY1;256 _____20__ _____40RET; 返回调用处ORG 500H; 数组从 500H 开始存储 TAB:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H DB80H,90H,88H,83H,0C6H,0A1H,86H,8EH,0BFH END 2.点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

万方科技学院单片机实验报告题目：单片机实验报告院（系）：电气自动化专业班级：计算机15升学生姓名：学号：1516353004 指导教师：苏百顺实验一键盘扫描显示实验OUTBIG EQU 8002H ; 位控制口OUTSEG EQU 8004H ; 段控制口KEYIN EQU 8001H ; 键盘读入口READY: MOV 20H,#3FH ;缓冲器设初值，赋值到6个数码管MOV 21H,#3FHMOV 22H,#3FHMOV 23H,#3FHMOV 24H,#3FHMOV 25H,#3FHMAIN: LCALL DISPLAY ;无键码输入，调用显示模块LCALL TESTJZ MAIN ;累加器为0即说明无按键，则转移继续显示LCALL SEARCH ;有键值输入，寻找输入键值所在的行和列MOV 20H,21H ;数码管显示出输入的键值MOV 21H,22HMOV 22H,23HMOV 23H,204MOV 24H,25HMOV DPTR,#LEDTABMOVC A,@A+DPTRMOV 25H,ASJMP MAINDISPLAY: ;显示模块MOV R0,#20H ;缓冲区从20H处开始MOV R1, #6 ;共 6个八段管MOV R2, #00100000B 从左边开始显示灯亮为1，灭为0,LOOP: MOV DPTR, #OUTBIGMOV A, #0MOVX @DPTR, A ; 位选码初值设为0，即关闭所有八段管MOV A, @R0 ;将以20H为首地址的内存值发送到段码输出口8004H MOV DPTR, #OUTSEGMOVX @DPTR,AMOV DPTR, #OUTBIG ;输出位选通信号，使每次只显示一位八段管MOV A, R2MOVX @DPTR, ALCALL DELAY ;延时MOV A, R2RR A ;位选信号右移一位，即动态显示下一个数码管MOV R2, AINC R0 ;内存地址加一，提供段码输出DJNZ R1, LOOPRETDELAY: MOV R7,#01H ; 延时子程序DEL1: MOV R6,#00HDEL2: DJNZ R6, DEL2DJNZ R7, DEL1RETTEST: MOV DPTR,#OUTBIG ;检测有无键值输入MOV A,#00HMOVX @DPTR,A ;输出线置为0MOV DPTR,#KEYINMOVX A,@DPTR ;读入键状态CPL A ;累加器求反ANL A,#0FH ;高四位不用RETSEARCH: ;找出键值所在的的位置（行和列）MOV R1,#00100000BMOV R2,#06HMOV R5,#00HMOV R4,#03HLSEARCH: ;找出列所在位置后MOV A,R1CPL AMOV DPTR,#OUTBIGMOVX @DPTR,ACPL ARR A ;通过判断循环几次进位为1来实现计数的功能，从而得知行所在位置MOV R1,AMOV DPTR,#KEYINMOVX A,@DPTRCPL AANL A,#0FHJNZ HSEARCH ;找到所在列，继续寻找行所在位置INC R5DJNZ R2，LSEARCHHSEARCH:MOV R7,#04HLOOP2: RRC AJC GETDEC R4DJNZ R7, LOOP2GET: ;确定输入的键码值MOV A,R4 ;键值=行*6+列,R4*6+R5->AMOV B,#6HMUL ABADD A,R5MOV DPTR,#KEYTAB ;取出键码所在位置MOVC A,@A+DPTRMOV 26H,A ;将取出键值暂时保存在内存中，以免数据丢失WAIT: MOV DPTR,#OUTBIG ;等键释放CLR AMOVX @DPTR,ALCALL DELAY LCALL TESTJNZ WAITMOV A,26H ;释放出键盘输入值RETLEDTAB: ; 八段管显示码DB 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07hDB 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hKEYTAB: ;键盘码DB 07H,08H,09H,0AH,00H,00HDB 04H,05H,06H,0BH,00H,00HDB 01H,02H,03H,0CH,00H,00HDB 00H,0FH,0EH,0DH,00H,00HEND实验二八段数码管显示实验一、实验目的：1、了解数码管动态显示的原理。

华南理工大学广州汽车学院单片机课程设计题目：8位8段LED数码管动态扫描专业：电子信息工程班级：09电信（1）班姓名：付锦辉学号：200930062745一、内容要求：在8位8段LED数码管显示“8.8.8.8.8.8.8.8.”持续500ms，之后灭显示器200ms;然后显示“WELCOM-1”（由于8位8段LED数码管显示不能显示字母W 和M，所以改为显示“HELLO-93”）二、目的和意义1、掌握数码管动态扫描显示原理及实现方法。

2、掌握动态扫描显示电路驱动程序的编写方法。

三、总体方案设计思路LED数码动态显示的基本做法在于分时轮流选通数码管的公共端，使得各数码管轮流导通，再选通相应的数码管后，即显示字段上得到显示字形码。

这种方式数码管的发光效率，而且由于各个数码管的字段线是并联使用的，从而大大简化了硬件线路。

动态扫描显示接口是单片机系统中应用最为广泛的一种显示方式。

其接口电路是把所有显示器的8个笔画段A-DP同名端并联在一起，而每个显示器的公共极COM各自独立地接受I/O线控制，CPU向字段输出口送出字段形码是，所有显示器由于同名端并连接收到相同的字形码，但究竟是哪个显示器亮，则取决于COM端，而这一端是由I/O控制的，所以就可以自行决定何时显示哪一位了。

而所谓动态扫描是指采用分时的方法，轮流控制各个显示器的COM端，使各个显示器轮流点亮。

再轮流点亮扫描过程中，每位显示器的点亮时间是极为短暂的（约1ms），但由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上个位显示器并非同时点亮，但只要扫描的速度足够快，给人的影响就是一组稳定的显示数据，不会有闪烁感。

采用总线驱动器74HC245提供LED数码管的段驱动，输出高电平时点亮相应段；采用集电极开路的BCD-十进制译码器/驱动器完成LED数码管位驱动，输出低电平时选通相应位。

P2口每个口线输出灌电流不足以驱动一个数码管显示器的位-公共极，所依通过集电极开路的BCD-十进制译码器/驱动器7445驱动，即节约P2口线，又增加驱动能力。
