公路隧道环境监测及控制系统设计一、绪论随着交通运输的发展，公路隧道的建设越来越普遍。

公路隧道作为重要的交通基础设施，为人们的出行提供了便利，同时也对环境和安全提出了更高的要求。

为了保障公路隧道的安全和环境保护，需要建立一套完善的环境监测及控制系统，对隧道内外的环境参数进行实时监测和控制，以便及时发现问题并采取措施进行处理。

二、隧道环境影响因素1. 大气环境：包括温度、湿度、气压、风速、风向等参数，这些参数对于隧道内的通风和空气质量有着重要的影响。

2. 照明环境：隧道内部的照明设施对于车辆和行人的安全具有重要意义，需要对照明设施的亮度、亮度均匀度等参数进行监测和控制。

3. 噪声环境：隧道内部的噪声对于周围居民和隧道使用者的健康和生活质量有着重要的影响，需要对噪声进行实时监测和控制。

4. 空气质量：包括一氧化碳、氮氧化物、颗粒物等污染物的浓度，这些参数对于隧道内的空气质量和使用者的健康有着直接的影响。

三、系统设计要求1. 实时监测：系统需要对隧道内外的环境参数进行实时监测，并能够实现数据的实时显示和存储。

2. 远程监测：系统需要支持远程监测功能，可以通过网络平台实现对环境参数的监测和控制。

3. 报警功能：系统需要设置相应的报警阈值，并能够在参数超出阈值时实现报警功能，以便及时采取措施进行处理。

4. 自动控制：系统需要实现对隧道内部设施的自动控制，包括照明设施、通风设施等，以便根据环境参数的变化进行自动调整。

5. 数据存储和分析：系统需要对监测到的数据进行存储和分析，以便后期对环境参数的变化进行分析和研究。

四、系统设计方案1. 硬件设备：系统的硬件设备包括传感器、监测仪器、控制器等，传感器用于采集环境参数，监测仪器用于对参数进行处理和显示，控制器用于对设施进行控制。

2. 软件系统：系统的软件系统包括数据采集软件、数据处理软件、远程监控软件等，数据采集软件用于对传感器采集到的数据进行采集和处理，数据处理软件用于对数据进行分析和存储，远程监控软件用于实现对环境参数的远程监控和控制。

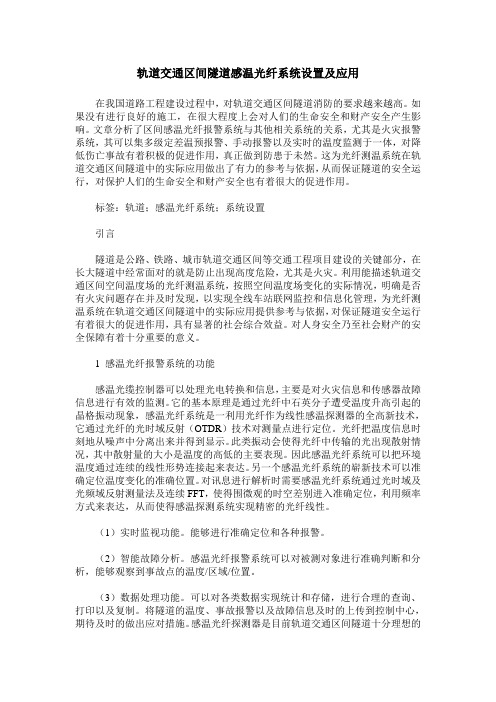

轨道交通区间隧道感温光纤系统设置及应用在我国道路工程建设过程中，对轨道交通区间隧道消防的要求越来越高。

如果没有进行良好的施工，在很大程度上会对人们的生命安全和财产安全产生影响。

文章分析了区间感温光纤报警系统与其他相关系统的关系，尤其是火灾报警系统，其可以集多级定差温预报警、手动报警以及实时的温度监测于一体，对降低伤亡事故有着积极的促进作用，真正做到防患于未然。

这为光纤测温系统在轨道交通区间隧道中的实际应用做出了有力的参考与依据，从而保证隧道的安全运行，对保护人们的生命安全和财产安全也有着很大的促进作用。

标签：轨道；感温光纤系统；系统设置引言隧道是公路、铁路、城市轨道交通区间等交通工程项目建设的关键部分，在长大隧道中经常面对的就是防止出现高度危险，尤其是火灾。

利用能描述轨道交通区间空间温度场的光纤测温系统，按照空间温度场变化的实际情况，明确是否有火灾问题存在并及时发现，以实现全线车站联网监控和信息化管理，为光纤测温系统在轨道交通区间隧道中的实际应用提供参考与依据，对保证隧道安全运行有着很大的促进作用，具有显著的社会综合效益。

对人身安全乃至社会财产的安全保障有着十分重要的意义。

1 感温光纤报警系统的功能感温光缆控制器可以处理光电转换和信息，主要是对火灾信息和传感器故障信息进行有效的监测。

它的基本原理是通过光纤中石英分子遭受温度升高引起的晶格振动现象，感温光纤系统是一利用光纤作为线性感温探测器的全高新技术，它通过光纤的光时域反射（OTDR）技术对测量点进行定位。

光纤把温度信息时刻地从噪声中分离出来并得到显示。

此类振动会使得光纤中传输的光出现散射情况，其中散射量的大小是温度的高低的主要表现。

因此感温光纤系统可以把环境温度通过连续的线性形势连接起来表达。

另一个感温光纤系统的崭新技术可以准确定位温度变化的准确位置。

对讯息进行解析时需要感温光纤系统通过光时域及光频域反射测量法及连续FFT，使得围微观的时空差别进入准确定位，利用频率方式来表达，从而使得感温探测系统实现精密的光纤线性。

光纤测温系统方案光纤测温系统是一种利用光纤传感技术进行温度测量与监控的先进技术手段。

该系统通过将光纤作为传感器，利用光纤的光学特性来实现温度的测量与监控，具有高精度、远距离传输和多点监测等优点，广泛应用于各个领域。

一、系统原理光纤测温系统主要由三部分组成：光源单元、光纤传感单元和信号处理单元。

其中，光源单元主要用于提供激光光源，光纤传感单元负责将光信号传播到被测温区域并反射回来，信号处理单元则用于对反射光信号进行处理和测量。

系统的原理基于光纤的光学特性，即光纤在温度变化下会发生微弱的相位偏移和光强变化。

通过测量这些变化，可以准确计算出被测区域的温度。

具体而言，光源单元通过调制光源的频率和波长，将光信号发送到待测温区域的光纤中。

被测温区域的温度变化会导致光纤长度和折射率的变化，进而改变光信号的相位和光强。

光纤传感单元将经过温度变化后的光信号反射回来，信号处理单元通过分析反射光信号的相位和光强的变化，最终得出被测温区域的温度。

二、应用领域光纤测温系统具有广泛的应用领域，以下介绍其中的几个典型应用。

1. 电力系统监测在电力系统中，高温可能导致电气设备的故障和整个系统的不稳定。

光纤测温系统可以通过监测关键部位的温度变化，实时评估设备的工作状态，预测潜在故障，并采取相应措施，以确保电力系统的安全稳定运行。

2. 工业生产过程监控在工业生产过程中，温度是一个重要的参数。

光纤测温系统可以实时监测生产过程中关键区域的温度变化，及时发现异常情况，避免由于温度波动导致的生产事故和产品质量问题。

3. 环境监测光纤测温系统可以用于环境温度监测，如地下水位监测、土壤温度监测、海洋温度监测等。

通过对这些环境因素的实时监测，可以更好地了解自然环境的变化趋势，并采取相应的措施进行保护和管理。

4. 石油、化工等危险环境监测在石油、化工等危险环境中，温度的监测对保证生产安全至关重要。

光纤测温系统可以避免在危险环境中使用传统温度传感器可能导致的隐患，如腐蚀、易燃等。

浅谈分布式光纤测温系统在交通隧道方面的应用摘要：近些年来光纤以它独特的优良性质在许多领域绽放光彩，其中在光分析领域以及传感系统中发挥着重要的作用，分布式光纤传感系统是一种利用光纤作为传感敏感元件和传输信号介质的传感系统。

本文研究分布式光纤的测量在交通隧道中对温度反应、对温度异常点的定位、以及对待异常情况的及时报警应用。

关键词：分布式光纤；测温技术；火灾；安全应用1.分布式光纤国内外研究现状在国内目前市场上的光纤测温的方式主要有两种：基于Raman散射的光纤测温和基于光纤光栅的光纤测温。

基于Raman散射的光纤测温系统与基于光纤光栅的测温系统相比有很大的区别，其一是测量距离方面前者可测量最大距离为30KM，但是后者则适用于短距离的测量，在系统设计方面前者硬件系统大，系统造价较高、软件处理算法复杂，但是后者硬件系统则可大可小，既可点式测量也可分布式测量，成本亦是可高可低，应用也比较灵活。

目前我国的分布式光纤测温技术已达到世界领先水平，从最初的短距离固定点的精准测量到如今在长距离、高精度、快反应的方向发展；伴随着保偏光纤制作水平的发展以及测温测量理论的深入研究，基于偏振模耦合原理的分布式光纤测温技术在未来将是一个大的发展方向。

在国外许多隧道交通技术先进的国家，比如德国、日本等关于分布式光纤测温技术与国内相比来说要早许多年，随着时间的推移，科学技术的进步，拉曼散射及布里渊散射也逐渐进入深入的研究，在2000年10月，通过采用自发布里渊散射和锁模布里渊环形光纤激光器等技术，英国科学家V.Lecceuche实现了测量距离20km、空间分辨率为7m的测量成功。

在2017年，凭借光速光接收机及集成相干接收机出名的美国Luna Innovations公司通过OFDR技术做到了空间分辨率可达到毫米级、测量距离在2km左右的研究成果，用于进行故障的测量，对温度、压力的相关分布式的测量。

2.分布式光纤测温系统发展趋势随着科学技术及各行各业的迅速发展，分布式光纤测温系统已经变得越来越成熟，在测量的空间范围以及随时监测性都上升到新的高度。

光纤测温原理介绍光纤测温是一种基于光纤传感技术的温度测量方法，广泛应用于工业、化工、能源、环境监测等领域。

光纤测温原理基于光纤传感器对温度变化的响应特性，通过光纤上的光信号的变化来推测温度变化。

这种测温方法具有快速、精确、实时监测的优势。

光纤测温的原理基于光纤传感器的特殊结构和光传输原理及其与温度的关系。

一般而言，光纤传感器由两个部分组成：传感器头和信号处理器。

传感器头通常由纤维光缆和传感器结构组成，而信号处理器负责光信号的检测和数据处理。

光纤传感器的核心部分是特殊设计的传感器结构，它将温度信号转换为光学信号。

最常用的光纤传感器结构有布拉格光纤光栅（FBG）和拉曼散射（Raman scattering）。

布拉格光纤光栅（FBG）传感器是光纤测温中最常用的传感器结构之一、它利用了光纤内部的光栅结构，通过调制光纤的折射率，使得特定波长的光信号得以反射回原来的方向。

当温度变化时，光纤的折射率也会发生变化，从而改变反射回来的光信号的特性。

通过测量光信号的特征，就可以推测出温度的变化。

拉曼散射传感器则是基于拉曼散射的原理进行温度测量。

光在光纤中传输时，会与光纤中的分子产生散射现象，这种散射包含了拉曼散射和瑞利散射两种。

当光通过光纤时，其频率或波长会发生微小的变化，称为拉曼散射偏移。

这种变化与温度有关，通过测量光信号的拉曼散射偏移，就可以推测出温度的变化。

无论是FBG还是拉曼散射传感器，它们都需要信号处理器来检测和处理光信号。

信号处理器通常由光源、光谱分析仪和数据处理系统组成。

光源负责产生光信号，光谱分析仪则用于测量光信号的频率或波长变化，最后信号处理器将测量结果传递给数据处理系统进行分析和显示。

光纤测温方法具有许多优点。

首先，光纤传感器可以实现长距离和分布式测量，光纤的传输损耗相对较小，在数十公里的距离内仍然可以保持较好的测量性能。

其次，光纤传感器对温度变化的响应灵敏，可以实现高精度和高分辨率的温度测量。

康威通信电缆隧道在线监测系统解决方案康威通信（833804）电缆隧道在线监测系统主要包括康威通信电缆隧道运维管理中心、站级信息汇集控制中心、通信电源总线系统、光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的系统集成。

康威通信电缆隧道在线监测系统遵循“超前规划，适度预留，稳定可靠，易于扩展，功能分散、信息集中”的原则，结合国内目前成熟领先的一体化综合监控理念，运用计算机网络技术、智能控制技术、多媒体技术、管理开发技术，采用先进的信息采集与获取、信息传输与管理、信息展示与利用的三层设计理念，提供先进与科学的综合管理机制和联动控制机制，实现对电力隧道进行集中监控及历史信息进行集中查询，以实现整个隧道监控系统的一体化综合集成、集中管理、信息共享、智能控制的目标。

中心级监控平台康威通信电缆隧道运维管理中心(简称中心级监控平台)通过一个或多个站级信息汇集控制中心接入光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的数据，以实现对多个变电站相关联的电缆在线状态实时监控、设备运行管理以及高压电缆网突发事故的应急指挥等功能，并具备对后续扩展系统的扩容接入能力。

康威通信电缆隧道运维管理中心的建设包含运维管理中心装修及基础配套机电设备安装、屏幕显示系统、信号管理系统、音响扩音系统、数字会议系统、中央控制系统及电缆隧道在线监测系统管理软件等7部分软硬件设备。

站级信息汇集控制中心站级信息汇集控制中心为优化系统结构层次、提高信息传输效率、便于系统组网而在电缆隧道就近变电站或电缆隧道工作井内组建的中间信息汇集控制层，实现所管辖范围内的信息汇集、处理或故障处理、通信监视等功能。

分布式光纤测温系统一、综述分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。

分布式光纤测温系统同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。

光纤既是传输介质，又是传感器。

高速驱动电路驱动激光器发出一窄脉宽激光脉冲，激光脉冲经波分复用器后沿传感光纤向前传输，激光脉冲与光纤分子相互作用，产生多种微弱的背向散射，包括瑞利（Rayleigh）散射、布里渊（Brillouin）散射和拉曼（Raman）散射等，其中拉曼散射是由于光纤分子的热振动，产生温度不敏感的斯托克斯（Stokes）光和温度敏感的反斯托克斯（Anti-Stokes）光，两者的波长不一样，经波分复用器分离后由高灵敏的探测器所探测。

光纤中的Anti-Stokes光强受外界温度调制，Anti-Stokes与Stokes 的光强比值准确反映了温度信息；不同位置的拉曼散射信号返回探测器的时间是不一样的，通过测量该回波时间即可确定散射信号所对应的光纤位置；结合高速信号采集与数据处理技术，可准确、快速地获得整根传感光纤上任一点的温度分布信息。

分布式光纤测温技术原理二、系统组成2.1系统组成概述系统主要包括测量主机、传感光缆、用户软件和相关配件。

2.1.1测量主机测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）。

客户可以针对应用需求，选择相应的型号。

测量主机外观测温性能测量距离0~16km测量时间2s/通道测温精度±0.5℃温度分辨率0.1℃通道数量1~8（可选）测温范围-40℃~85℃（常规光纤）-40℃~250℃（特殊光纤）采样间隔0.4m，0.8m空间分辨率0.5m，1m，2m，3m定位精度,0.2m，0.8m系统接口光纤接头FC/APC通讯接口Ethernet，USB，RS232继电器46路温度报警，2路系统故障工作条件工作温度-10℃~60℃工作湿度0~95％R.H.无凝露工作电源DC24V，AC220V（可选）IP等级IP50传感光缆采用特殊设计的快速导热型光缆，纤芯采用进口GI62.5/125多模光纤，光纤保护层选用高强度聚合物及不锈钢螺旋管铠装护套，外护套为低烟无卤阻燃材料，抗拉强度、耐弯、耐压性能好，防水、抗腐蚀性，稳定可靠，工作寿命长。

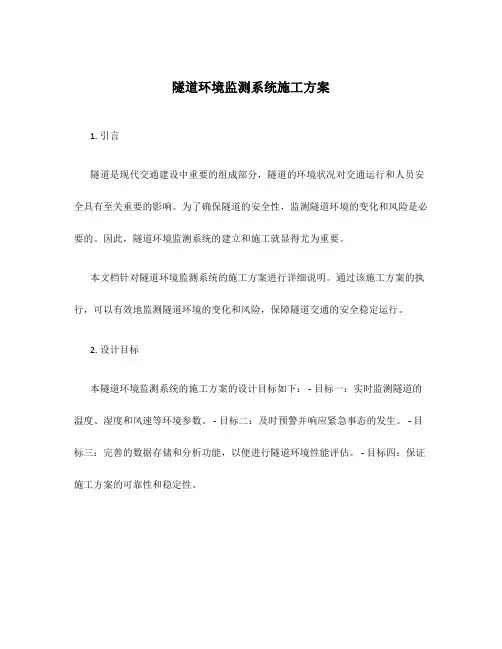

隧道环境监测系统施工方案1. 引言隧道是现代交通建设中重要的组成部分，隧道的环境状况对交通运行和人员安全具有至关重要的影响。

为了确保隧道的安全性，监测隧道环境的变化和风险是必要的。

因此，隧道环境监测系统的建立和施工就显得尤为重要。

本文档针对隧道环境监测系统的施工方案进行详细说明。

通过该施工方案的执行，可以有效地监测隧道环境的变化和风险，保障隧道交通的安全稳定运行。

2. 设计目标本隧道环境监测系统的施工方案的设计目标如下： - 目标一：实时监测隧道的温度、湿度和风速等环境参数。

- 目标二：及时预警并响应紧急事态的发生。

- 目标三：完善的数据存储和分析功能，以便进行隧道环境性能评估。

- 目标四：保证施工方案的可靠性和稳定性。

3. 系统组成隧道环境监测系统由以下几个核心组件组成： 1. 传感器：安装于隧道内部的温湿度传感器、风速传感器等，用于采集环境参数数据。

2. 数据采集单元：负责与传感器连接，采集传感器收集的数据，并进行处理和存储。

3. 数据存储与分析模块：将采集到的数据进行存储，并提供数据查询和分析功能。

4. 预警与响应模块：监测系统根据预设的阈值，及时发出预警并触发相应的响应措施。

5. 系统管理控制台：提供对整个监测系统的管理和控制功能，包括系统参数配置、报警设置、数据可视化等。

4. 施工流程本文档将详细描述隧道环境监测系统的施工流程，包括系统安装、配置和测试等。

4.1 系统安装1.根据隧道的具体情况，确定传感器的安装位置和数量。

2.安装传感器：将传感器固定在隧道壁上，并通过电线连接至数据采集单元。

3.安装数据采集单元：将数据采集单元安装在离隧道近端的位置，并保证电源和网络连接的稳定性。

4.安装系统管理控制台：将系统管理控制台安装在需要的位置，保证其与数据采集单元网络连接畅通。

4.2 系统配置1.连接传感器：将传感器与数据采集单元进行连接，确保数据采集单元可以正常读取传感器数据。

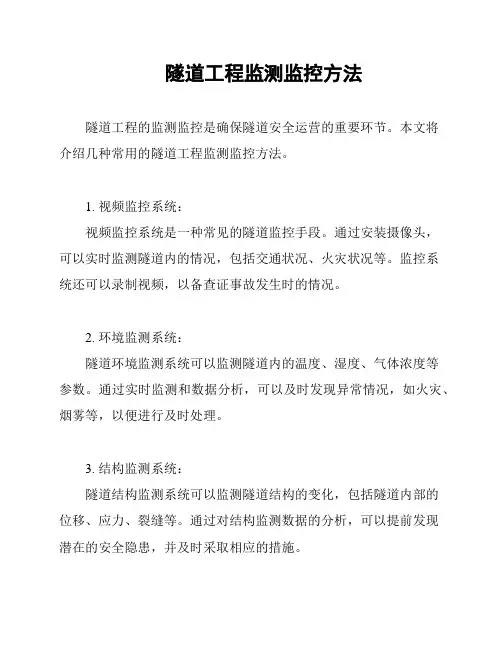

隧道工程监测监控方法
隧道工程的监测监控是确保隧道安全运营的重要环节。

本文将
介绍几种常用的隧道工程监测监控方法。

1. 视频监控系统：
视频监控系统是一种常见的隧道监控手段。

通过安装摄像头，
可以实时监测隧道内的情况，包括交通状况、火灾状况等。

监控系
统还可以录制视频，以备查证事故发生时的情况。

2. 环境监测系统：
隧道环境监测系统可以监测隧道内的温度、湿度、气体浓度等
参数。

通过实时监测和数据分析，可以及时发现异常情况，如火灾、烟雾等，以便进行及时处理。

3. 结构监测系统：
隧道结构监测系统可以监测隧道结构的变化，包括隧道内部的
位移、应力、裂缝等。

通过对结构监测数据的分析，可以提前发现
潜在的安全隐患，并及时采取相应的措施。

4. 智能交通管理系统：
隧道智能交通管理系统可以实现对隧道交通的全面监控和管理。

通过传感器和相应的软件，可以实时监测隧道的交通流量、速度、
拥堵情况等，以便进行交通控制和应急处理。

总结：
隧道工程监测监控方法包括视频监控系统、环境监测系统、结
构监测系统和智能交通管理系统等。

这些方法可以帮助隧道管理者
及时发现隧道内的安全隐患和异常情况，以保障隧道的安全运营。
