董佳等：氧化还原电位测定仪的校准方法丨计量测试氧化还原电位测定仪的校准方法董佳，王琳，洪滔(辽宁省计量科学研究院，辽宁沈阳110004)【摘要】参考SL94-1994《氧化还原电位的测定(电位测定法)》，对该类氧化还原电位(ORP)测定仪的电位示值误差、近似等 效输人阻抗、电子单元稳定性、仪器示值误差、仪器重复性主要校准参数的校准方法进行简要介绍。
【关键词】氧化还原电位测定仪;校准方法【DOI编码】10.3969/j.issn.1674-4977.2021.03.011Calibration Method of Oxidation-reduction Potential TesterDONG Jia，WANG Lin，HONG Tao(Liaoning Institute of Measurement,Shenyang110004,China)Abstract：Referring to SL 94-1994 Determination o f oxidation-reduction potential{Electrometric m ethod) ,this paper briefly introduces the calibration methods of the main calibration parameters of the potential indication error, approximate equivalent input impedance,electronic unit stability,instrument indication error and instrument repeatability of this kind of ORP tester.Key words：ORP tester；calibration method化还原电位(ORP)测定仪指的是一种测量水溶液中的金 属电极和参比电极间电动势的仪器，该仪器用来反映水体中 所有物质表现出来的宏观氧化还原性，氧化还原电位越高，氧 化性越强，氧化还原电位越低，还原性越强。

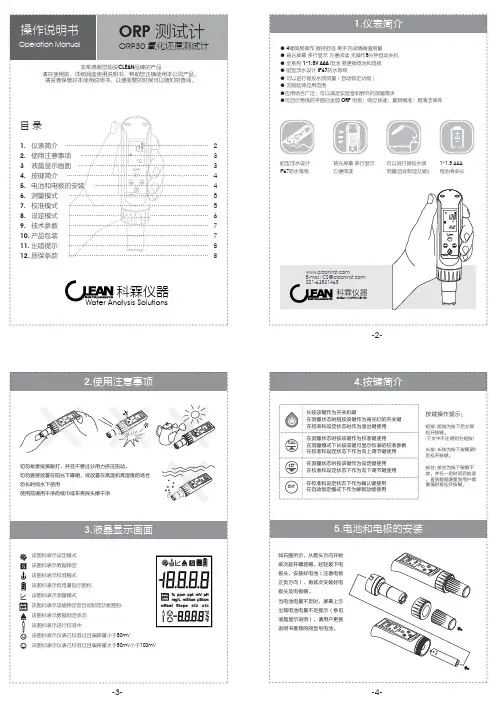

-2--3- -4-ORP 测试计ORP30 氧化还原测试计非常感谢您购买CLEAN 品牌的产品请在使用前，详细阅读使用说明书，帮助您正确使用本公司产品。
请妥善保管好本使用说明书，以便需要的时候可以随时的查阅。
1.2.34.5.6.7.8.9.10.11.12.233445567788仪表简介使用注意事项液晶显示画面按键简介电池和电极的安装测量模式校准模式设定模式技术参数产品包装出错提示质保条款···································································································································································································································································································································································································································································································································································································································································································································································································································································································目 录科霖仪器Water Analysis Solutions-5- -6--7- -8-：温度单位选择，该菜单中可以对温度的单位进行选择，有 9.技术参数12.质保条款10.产品包装ORP 量程ORP 分辨率ORP 精确度温度测量范围使用温度范围温度分辨率校正ORP 电极屏幕保护等级自动背光自动关机电源尺寸重量-1000 ～ +1000 mV 1 mV ±1 mV0 - 100.0 °C / 32 - 212 °F 0 - 60.0 °C / 32 - 140 °F 0.1°C / 1°F1 点 (满量程范围内任意点校准)CS2930 可更换白金圆平面电极20 * 30 mm 多行液晶显示屏IP671 分钟5 分钟1x1.5V AAA7号电池(H×W×D) 185×40×48 mm 95 克外包装尺寸: (L*W*H) 210*100*65mm : 350g 重量: 3 MORP30 测试计机身CS2930电极1*1.5V AAA 电池仪表在校准出错时会显示ERR 作为出错提示，用户可检查相应的电极及标准溶液排除故障。
氧化还原电位检测作业指导书1.试剂及其配制1.1 邻苯二甲酸氢钾缓冲液（PH=4.00，25℃）：溶解10.12g邻苯二甲酸氢钾（KHC8H4O4）于水中，稀释至1000mL。
1.2 磷酸盐缓冲液（PH=6.86，25℃），溶解3.39g磷酸二氢钾（KH2PO4）和3.55g无水磷酸氢二钠（Na2HPO4）于水中，稀释至1000Mla。
1.3 氧化还原标准溶液：以下二种标准溶液可任选一种。
1.3.1 硫酸亚铁铵—硫酸高铁铵溶液：溶解36.21g硫酸亚铁铵[Fe（NH402·（SO4）2·6H2O]、48.22g硫酸高铁铵[Fe（NH402（SO4）2·12H2O]和56.2mL浓硫酸于水中，稀释至1000mL，贮于玻璃或聚乙烯瓶中。
此溶液在25℃时的氧化还原电位为+430mV。
1.3.2氢鲲溶液：称两份10g氢鲲分别加入1000mLPH为4.00及1000mLPH为6.86的缓冲液（1.1）、（1.2），混匀。
应有部分固体氢鲲存在，以保证氢鲲溶液的饱和状态。
所得两种缓冲液在不同温度下的电位表1.表1 缓冲液在不同温度下的电位缓冲液 4.00 6.86PH值温度20 25 35 20 25 30 （℃）电位223 218 213 47 41 34 （mV）1.4硝酸溶液：1+1。
1.5硫酸溶液：3%（V/V）。
2.测定步骤2.1铂电极的检验和净化：以铂电极为指示电极，连接仪器正极，以饱和甘汞电极为参比电极，连接仪器负极。
插入具有固定电位的氧化还原标准液中，其电位值应与标准值相符（即硫酸亚铁铵—硫酸高铁铵标准液在25℃时为+430mV；PH为4.00的氢鲲溶液，25℃时为+218mV），如实测结果与标准电位的差大于±5mV，则铂电极需要净化。
净化时，可选择下列方法：2.1.1用硝酸溶液（1.4）清洗：将电极置入硝酸溶液（1.4）中，缓缓加热至近沸状态5min后放置冷却，并将铂电极取出用纯水洗净。
(一)化学氧化作业指导书1、化学氧化工艺流程来料检验→去保护膜、擦拭→装框（挂）→预热除油（2~3分钟）→除油（2~3分钟）→清洗（1~2分钟）→去氧化皮（1~2分钟）→清洗（1~2分钟）→清洗（1~2分钟）→中和（0.5~1分钟）→清洗（1~2分钟）→清洗（1~2分钟）→化学氧化（2~3分钟）→清洗（1~2分钟）→着色→清洗→清洗→封闭（1~2分钟）→吹水→烘干→检验→包装→标识→出货2、化学氧化操作规程2.1检验工序目的：检验来料外观是否合格，消除因来料不合格而造成的返工。
要点：严格控制来料检验，确保工件没有划作、碰伤、变形以及毛刺、锐角、锐边。
如果发现来料不合格，立即书面反馈给用户。
2.2去保护膜、擦拭工序目的：通过手工撕去保护膜、擦拭，擦去工件表面余胶和油污，减轻除油工序的负担，以提高除油的效率。
要点：先撕去保护膜，后用蘸有汽油的棉纱（或碎布）把有余胶或油污较重的工件表面擦拭一遍，擦拭要全面，尤其要注意折弯部位及死角处。
2.3装筐（挂）工序目的：提高设备的利用率要点：同种工件装在同一筐。
装筐时，工件要放置整齐，紧凑不易晃动（工件不能相互碰撞），空气要容易溢出，对于不能装筐者，要装挂。
2.4预热除油工序目的：将被处理工件表面所附着的油类、尘埃、杂物等除去，辅助除油工序除油。
要点：槽液温度为55~60℃，浸渍时间为1~2分钟；提框在槽液里上下往复多次，提框离开液面并停留30~60秒后转序除油。
2.5除油工序目的：完全除去附着在被处理工件表面的油污。
要点：常温，浸渍除油时间为1~2分钟，具体除油时间要视工件表面的油污程度而定，以除油干净为准；提框在槽液里上下往复多次，提框离开液面后立即转序清洗。
2.6清洗工序目的：洗净附着在工件表面的脱脂液。
要点：常温，浸渍时间为1~2分钟；当工件完全浸没在水面下时，应该让工件在水里上下振动数次，提框离开液面并停留30~60秒后转序去氧化皮。
2.7去氧化皮工序目的：除去工件表面的氧化膜以及附着在上面的各种杂质。

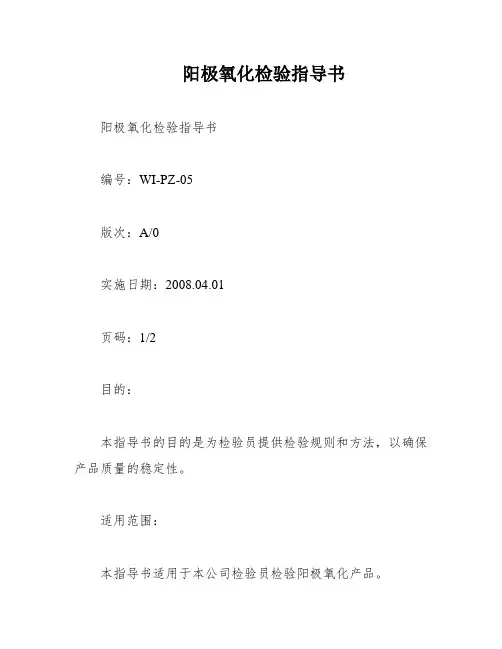

阳极氧化检验指导书阳极氧化检验指导书编号：WI-PZ-05版次：A/0实施日期：2008.04.01页码：1/2目的：本指导书的目的是为检验员提供检验规则和方法，以确保产品质量的稳定性。
适用范围：本指导书适用于本公司检验员检验阳极氧化产品。
主要检验工具：1.标准色板和签样板。
2.盐雾试验机。
检验环境：1.光度应为30～600LX（相当于40W日光灯/750㎜远）。
2.如条件许可，检验者目视方向应与光源方向成45°。
3.检验者沿目视方向与待检验表面之间的距离应为600～650㎜。
物性品质标准：1.术语和定义：阳极氧化：在电流作用下，位于阳极的工作表面在电解液中形成氧化膜的处理过程。
简称“阳极化”。
喷砂光亮阳极化：指经过喷砂处理后再进行化学抛光和无色硫酸阳极化的表面处理工艺。
光亮阳极化：指化学抛光并无色硫酸阳极化的表面处理工艺。
生产批：指同一天在相同一个铝零件上，一部分表面是阳极氧化，另一部分是化学转化的表面处理工艺方法。
2.所有产品均应进行外观检查。
3.检验原则：产品外观应美观，单独一零部件的整体视觉效果一致。
如果发现某一缺陷具有批量性或大面积，即便没有在标准限制范围内，也可以对该产品不予验收。
如果允许的缺陷出现在重要的观察区，也可以视其对产品形象的影响程序而予以拒收。
4.喷砂表面、拉丝外观应与标准样板一致。
当有争议时，按GB/T方法测试其粗糙度Ra应分别为：喷砂在1.4～2.0㎜，拉丝在1.7～2.7㎜。
5.零件表面不允许有划伤、污染、大理石花纹、腐蚀痕迹或疏松粉末，但允许有轻微的夹具印。
6.着色阳极氧化区域的颜色和光泽都应均匀一致。
目视检查时，每一生产批的零件之间不能有明显色差。
当按GB/T.2测量色差时，同种颜色之间的色差应控制在△E≤1.0范围以内。
7.局部氧化的零件：阳极氧化膜可以向化学转化膜区域扩展，允许扩展的深度最多为2㎜。
而化学转化膜不能向阳极氧化膜区域扩展。
两种膜层分界线应清晰、整齐，不能呈锯齿状，也不能有溶液渗漏现象。

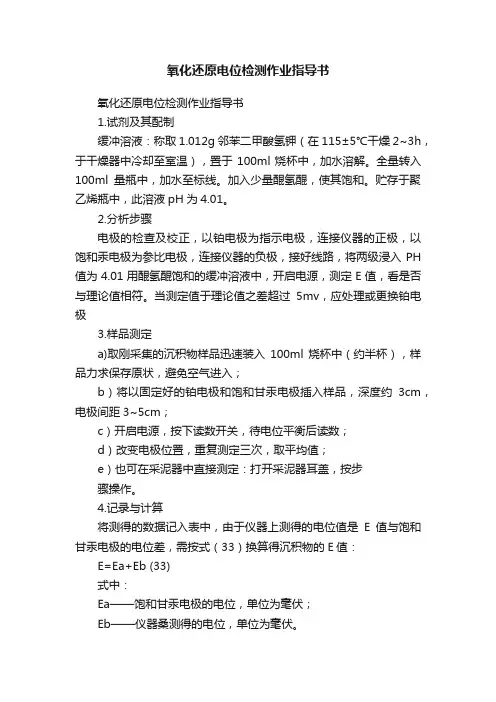

氧化还原电位检测作业指导书
氧化还原电位检测作业指导书
1.试剂及其配制
缓冲溶液：称取1.012g邻苯二甲酸氢钾（在115±5℃干燥2~3h，于干燥器中冷却至室温），置于100ml烧杯中，加水溶解。
全量转入100ml量瓶中，加水至标线。
加入少量醌氢醌，使其饱和。
贮存于聚乙烯瓶中，此溶液pH为4.01。
2.分析步骤
电极的检查及校正，以铂电极为指示电极，连接仪器的正极，以饱和汞电极为参比电极，连接仪器的负极，接好线路，将两级浸入PH 值为4.01用醌氢醌饱和的缓冲溶液中，开启电源，测定E值，看是否与理论值相符。
当测定值于理论值之差超过5mv，应处理或更换铂电极
3.样品测定
a)取刚采集的沉积物样品迅速装入100ml烧杯中（约半杯），样品力求保存原状，避免空气进入；
b）将以固定好的铂电极和饱和甘汞电极插入样品，深度约3cm，电极间距3~5cm；
c）开启电源，按下读数开关，待电位平衡后读数；
d）改变电极位置，重复测定三次，取平均值；
e）也可在采泥器中直接测定：打开采泥器耳盖，按步
骤操作。
4.记录与计算
将测得的数据记入表中，由于仪器上测得的电位值是E值与饱和甘汞电极的电位差，需按式（33）换算得沉积物的E值：
E=Ea+Eb (33)
式中：
Ea——饱和甘汞电极的电位，单位为毫伏；
Eb——仪器桑测得的电位，单位为毫伏。
公司氧化还原电位检测作业指导书1.试剂及其配制1.1邻苯二甲酸氢钾缓冲液（PH=4.00,25℃）：溶解10.12g邻苯二甲酸氢钾（KHC8H4O4）于水中，稀释至1000mL。
1.2磷酸盐缓冲液（PH=6.86,25℃），溶解3.39g磷酸二氢钾（KH2PO4）和3.55g无水磷酸氢二钠（Na2HpO4）于水中，稀释至1000Mla。
1.3氧化还原标准溶液：以下二种标准溶液可任选一种。
1.3.1硫酸亚铁铵—硫酸高铁铵溶液：溶解36.21g硫酸亚铁铵［Fe（NH402・（S04）2•6H2O］、48.22g硫酸高铁铵［Fe（附402（504）2・1240］和56.2mL浓硫酸于水中，稀释至1000mL,贮于玻璃或聚乙烯瓶中。
此溶液在25℃时的氧化还原电位为+430mV。
1.3.2氢鲲溶液：称两份10g氢鲲分别加入1000mLp为4.00及1000mLp为6.86的缓冲液（1.1）、（1.2），混匀。
应有部分固体氢鲲存在，以保证氢鲲溶液的饱和状态。
所得两种缓冲液在不同温度下的电位表1.表1缓冲液在不同温度下的电位1.4硝酸溶液：1+1。
1.5硫酸溶液：3%(V/V)。
2.测定步骤2.1铂电极的检验和净化：以铂电极为指示电极，连接仪器正极，以饱和甘汞电极为参比电极，连接仪器负极。
插入具有固定电位的氧化还原标准液中，其电位值应与标准值相符(即硫酸亚铁铵—硫酸高铁铵标准液在25℃时为+430mV；PH为4.00的氢鲲溶液，25℃时为+218mV)，如实测结果与标准电位的差大于±5mV，则铝电极需要净化。
净化时，可选择下列方法：2.1.1用硝酸溶液(1.4)清洗：将电极置入硝酸溶液(1.4)中，缓缓加热至近沸状态5min后放置冷却，并将铂电极取出用纯水洗净。
2.1.2将电极侵入硫酸溶液(1.5)中。
饱和甘汞电极与1.5V甘电池的阴极相接，电池阳极与铂电极相接，保持5〜8山皿，取出用水洗净。
2.1.3净化后的电极重新用氧化还原标准溶液（1.3）检验，直至合格为止。
氧化还原电位
在电化学中，氧化还原电位是一个重要的物理量，用于描述物质在氧化还原反应中的电子转移能力。
本文将从定义、测定、影响因素和应用等多个方面对氧化还原电位进行详细的介绍。
首先，氧化还原电位的定义是指物质在特定条件下进行氧化还原反应时，电极电势的值。
它是反映物质氧化还原性质的重要指标，通常用E表示，单位为伏特（V）。
其次，氧化还原电位的测定方法有很多种，常见的有电位差法、极谱法和循环伏安法等。
其中，电位差法是最常用的方法之一，通过比较待测溶液与标准电极之间的电势差来确定氧化还原电位。
影响氧化还原电位的因素主要包括物质的浓度、温度、溶液酸碱性等。
一般来说，溶液中物质的浓度越高，氧化还原电位越偏正；而温度升高会使氧化还原电位发生变化，溶液酸碱性的改变也会对氧化还原电位产生影响。
最后，氧化还原电位在许多领域都有着广泛的应用，如环境监测、电化学分析和工业生产等。
例如，在环境监测中，通过测定水样的氧化还原电位可以评价水质的优劣；在电化学分析中，氧化还原电位可用于测定溶液中各种物质的浓度等。
总的来说，氧化还原电位是电化学中一个重要的物理量，它的测定和应用对于研究物质的氧化还原性质具有重要意义。
希望通过本文的介绍，读者对氧化还原电位有更深入的了解。

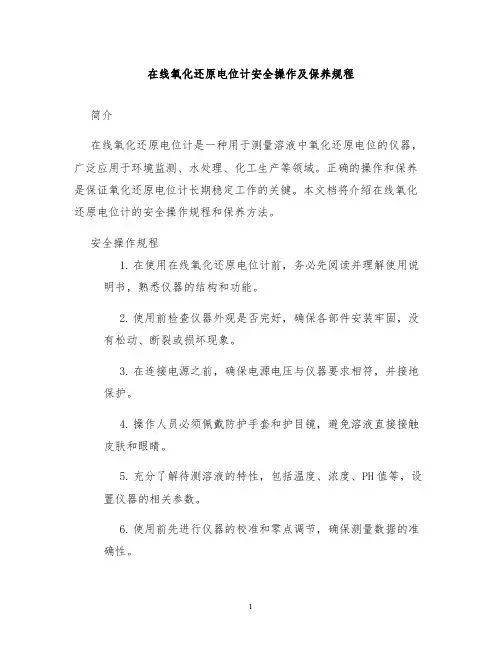

在线氧化还原电位计安全操作及保养规程简介在线氧化还原电位计是一种用于测量溶液中氧化还原电位的仪器，广泛应用于环境监测、水处理、化工生产等领域。
正确的操作和保养是保证氧化还原电位计长期稳定工作的关键。
本文档将介绍在线氧化还原电位计的安全操作规程和保养方法。
安全操作规程1.在使用在线氧化还原电位计前，务必先阅读并理解使用说明书，熟悉仪器的结构和功能。
2.使用前检查仪器外观是否完好，确保各部件安装牢固，没有松动、断裂或损坏现象。
3.在连接电源之前，确保电源电压与仪器要求相符，并接地保护。
4.操作人员必须佩戴防护手套和护目镜，避免溶液直接接触皮肤和眼睛。
5.充分了解待测溶液的特性，包括温度、浓度、PH值等，设置仪器的相关参数。
6.使用前先进行仪器的校准和零点调节，确保测量数据的准确性。
7.将氧化还原电极完全浸入待测溶液中，确保测量的稳定性。
使用前应先进行预处理，清洗氧化还原电极，避免污染影响测量结果。
8.仪器应放置在稳定、无振动和无腐蚀性气体环境中进行测量，避免外界环境干扰。
9.测量过程中，操作人员应保持仪器周围清洁整齐，避免杂物进入或碰触仪器。
10.测量结束后，及时清洁和保养氧化还原电位计。
使用软布擦拭外壳和探头，避免使用有腐蚀性的溶剂。
长期不使用时，应将仪器存放在干燥、阴凉的地方。
保养规程1.氧化还原电极是在线氧化还原电位计的核心部件，保养工作应重点关注电极的清洁和维护。
定期检查电极是否有损坏或磨损现象，如有需要及时更换。
2.清洗氧化还原电极时，应使用稀释的中性洗涤剂，避免使用强酸、强碱等腐蚀性溶剂。
清洗后用纯水彻底冲洗，确保电极表面干净。
3.当测量结果偏差较大或不稳定时，可能需要进行校准和调整。
按照使用说明书的要求进行校准程序，确保测量结果的准确性。
4.在更换电极或进行校准时，务必关闭仪器电源。
5.定期检查仪器的电源线和连接线是否损坏，如有需要及时更换。
6.仪器的保养工作应由专业人员进行，并按照使用说明书和维护手册的要求进行操作。
水中氧化还原电位的测定作业指导书参考：《水和废水监测分析方法》（第四版增补版）国家环境保护总局（2002）3.1.10 《水质采样技术指导》HJ 494-2009《地表水和污水监测技术规范》HJ/T 91-2002实验室PH计使用说明书1适用范围本指导书适用于水质采样时，对水中氧化还原电位的现场测定。
2 测定原理水体中氧化-还原作用通常用氧化-还原电位（E n）来表示。
将铂电极和参比电极插入水溶液中，金属表面便会产生电子转移反应，电极与溶液之间产生电位差，电极反应达到平衡时相对于氢标准电极的电位差为氧化-还原电位。
3 采样器具3.1采样设备水质采样可选用聚乙烯塑料桶和自制的其它采样工具和设备，场合适宜时也可使用样品容器手工直接灌装。
3.2 样品容器大塑料桶（带盖），废液收集桶或箱3.2测定设备实验室PH计，ORP复合电极，温度计,500ml棕色广口瓶。
4 现场测定4.1 准备工作取洁净的500ml棕色广口瓶一个，用橡皮塞塞紧瓶口，其上打四个孔，分别插入ORP 复合电极，温度计及两支玻璃管。
其中两支玻璃管分别供进水和出水用。
电极插至瓶中间位置，不能触及瓶底。
电极与仪器接好。
4.2 水样采集到达采样位置正式采样前，用水样冲洗桶体2-3次。
采样时，使桶口迎着水流方向浸入水中，水充满桶后，应迅速提出水面。
4.3 测定过程将现场采集的水样放入塑料桶，立即盖紧桶盖，然后在上开一小孔，插入橡皮管。
用虹吸法将水样不断送入测量用的棕色广口瓶中，在水流动的情况下，按仪器使用说明测定。
5 结果计算做好现场测定结果记录，记录好现场所测PH计读数E obs和所测水样温度，查询《水和废水监测分析方法》（第四版增补版）中表3-1-8 不同温度下饱和甘汞电极的电极电位E ref，依据公式E n=E obs+E ref计算出所测水样的氧化还原电位。
6 采样注意事项6.1采样时要防止采样现场大气中降尘带来的污染，采集微生物、生物样品应注意瓶口绝不能暴露在空气中。
氧化还原电位计的使用注意事项和数据处理方法引言：氧化还原电位计（Redox Potential Meter）是一种用于测量溶液中氧化还原电位的仪器。
它在科学研究、环境监测以及工业生产中起着重要作用。
然而，在使用氧化还原电位计时需要注意一些事项，并且对于所获得的数据需要进行正确处理。
本文将详细介绍使用注意事项和数据处理方法，以帮助使用者更好地应用氧化还原电位计。
一、使用注意事项1. 仪器校准：在使用氧化还原电位计之前，必须进行校准，以确保测试结果准确可靠。
校准的方法和步骤应根据使用的具体型号仪器进行操作，并遵循仪器使用说明书的指导。
2. 清洁仪器：氧化还原电位计的电极需要保持清洁，避免沾上杂质或残留物，影响测量结果。
使用前应先用去离子水冲洗电极，并在使用过程中定期清洗。
3. 避免温度变化：氧化还原电位计的测试结果会受到温度的影响。
为了确保测量的准确性，应尽量避免温度突变，如不要将电极从高温溶液直接放入低温溶液中测量。
4. 避免光照：强光和紫外线会对氧化还原电位计的电极造成损伤，并干扰测试结果。
因此，在使用时要避免阳光直射或其他强光照射。
二、数据处理方法1. 数据采集：在使用氧化还原电位计进行测量时，需要稳定记录测量结果。
建议在稳定状态下，记录多次测量值并取平均值，以降低可能的误差。
2. 数据修正：由于溶液的温度、浓度等因素的变化，测量结果可能会产生一定的偏差。
对于这种情况，可以使用修正公式来修正数据，提高测量结果的准确性。
3. 数据分析：通过对测量结果的分析，可以得出一些相关的参数和结论。
如利用纳尔斯特方程，可以计算出溶液中参与氧化还原反应的物种的浓度。
4. 数据存储和分享：将实验数据存储在计算机或其他设备中是非常重要的，可以保留数据以备将来的研究引用。
此外，与其他研究人员分享数据也有助于促进交流和合作。
结论：在使用氧化还原电位计时，需要注意仪器的校准和清洁，避免温度和光照等因素的干扰。
对于测得的数据，需要进行采集、修正、分析以及存储和分享。
FJA-15型氧化还原电位（Eh）测定仪
使用说明书
氧化还原电位（Eh）作为介质（包括土壤、天然水、培养基等）环境条件的一个综合性指标，已沿用很久，它表征介质氧化性或还原性的相对程度。
长期以来氧化还原电位是采用铂电极直接测定法。
即将铂电极和参比电极直接插入介质中来测定。
一、FJA-15型氧化还原电位(Eh)测定仪
是一种直接测定法仪器。
它由一节9伏直
流电供电，具有体积小、使用方便、操作
简单等特点。
仪器外形如照片所示。
二、使用
在使用时，将铂电极的插头插入仪器上的
电极插座中，铂电极上一个小夹子夹在甘
汞电极的引出线上。
将电极插入溶液中，开启电源开关测量读数。
测得的平衡电位，加上该温度下参比电极的电位值，即为Eh值。
电位测量范围为-1999mV—1999mV,最小
读数为1mV。
三、注意事项
1、不测时将电源开关拨到关的位置，以
延长电池的使用寿命。
2、铂电极的表面经常按要求处理。
它是
正确测定Eh关键。
3、饱和甘汞电极里的饱和KCl,必须保持饱和，否则电位就不对了。
4、仪器使用时必须保持清洁和干燥。
ORP复合电极
饱和KCl甘汞电极在不同温度时的电位（Er）
银-氯化银电极(3.5mol/L KCl)在不同温度时的电位（mV）
单位：南京传滴仪器设备有限公司，中科院南京土壤研究所技术服务中心联系人：方建安（总工程师、教授）
电话：（025），（025）
地址：南京九华山路19-1号或南京市北京东路73号
邮编：210008
E-mail：
网址：。
水中氧化还原电位的测定作业指导书参考：《水和废水监测分析方法》（第四版增补版）国家环境保护总局（2002）3.1.10 《水质采样技术指导》HJ 494-2009《地表水和污水监测技术规范》HJ/T 91-2002实验室PH计使用说明书1适用范围本指导书适用于水质采样时，对水中氧化还原电位的现场测定。
2 测定原理水体中氧化-还原作用通常用氧化-还原电位（E n）来表示。
将铂电极和参比电极插入水溶液中，金属表面便会产生电子转移反应，电极与溶液之间产生电位差，电极反应达到平衡时相对于氢标准电极的电位差为氧化-还原电位。
3 采样器具3.1采样设备水质采样可选用聚乙烯塑料桶和自制的其它采样工具和设备，场合适宜时也可使用样品容器手工直接灌装。
3.2 样品容器大塑料桶（带盖），废液收集桶或箱3.2测定设备实验室PH计，ORP复合电极，温度计,500ml棕色广口瓶。
4 现场测定4.1 准备工作取洁净的500ml棕色广口瓶一个，用橡皮塞塞紧瓶口，其上打四个孔，分别插入ORP 复合电极，温度计及两支玻璃管。
其中两支玻璃管分别供进水和出水用。
电极插至瓶中间位置，不能触及瓶底。
电极与仪器接好。
4.2 水样采集到达采样位置正式采样前，用水样冲洗桶体2-3次。
采样时，使桶口迎着水流方向浸入水中，水充满桶后，应迅速提出水面。
4.3 测定过程将现场采集的水样放入塑料桶，立即盖紧桶盖，然后在上开一小孔，插入橡皮管。
用虹吸法将水样不断送入测量用的棕色广口瓶中，在水流动的情况下，按仪器使用说明测定。
5 结果计算做好现场测定结果记录，记录好现场所测PH计读数E obs和所测水样温度，查询《水和废水监测分析方法》（第四版增补版）中表3-1-8 不同温度下饱和甘汞电极的电极电位E ref，依据公式E n=E obs+E ref计算出所测水样的氧化还原电位。
6 采样注意事项6.1采样时要防止采样现场大气中降尘带来的污染，采集微生物、生物样品应注意瓶口绝不能暴露在空气中。
氧化还原反应的标准电势与氧化还原电位备课教案一、引言氧化还原反应在我们的生活和科研领域中具有重要的应用。
为了更好地了解这个化学现象，必须深入了解标准电势和氧化还原电位的概念。
二、标准电势1.定义标准电势是在标准状态下，任一半反应的电对中另一个半反应离子浓度为1mol/L时，该电对电极电势与标准氢电极电势之差。
标准电势用符号E°表示。
2.计算方法标准电势可通过以下公式计算得出：E°cell=E°cathode−E°anode其中，E°cathode表示还原半反应对应电极的标准电势，E°anode表示氧化半反应对应电极的标准电势。
3.应用标准电势可以用来判断某个半反应的强弱以及推算出电池的电动势，从而在生活和科研中得到广泛应用。
例如，可以通过标准电势来预测金属是否被氧化或还原，以及预测氧化还原反应的方向和速率等。
三、氧化还原电位1.定义氧化还原电位（E）是反应的氧化半反应电位和还原半反应电位之间的差。
其表示为：E=E°-(RT/nF)ln(Q)，其中R是理想气体常量，T是温度，n是电子数，F是法拉第常数，Q是反应的化学反应配分函数。
因此，氧化还原电位是衡量反应程度的一种量化方式。
2.计算方法氧化还原电位的计算方法比较繁琐，需考虑多种因素如化学平衡等。
在实际操作中，可以通过将反应体系的电极浸入一个标准电极电势已知的标准电解质溶液中，测得半电池之间的电动势，从而计算出氧化还原电位。
3.应用氧化还原电位在生物学、电化学和化学领域中的应用非常广泛。
例如，可以通过氧化还原电位来检测生物体内的代谢反应，帮助研究生物体的生化过程；在电化学领域，氧化还原电位可用于电化学电池或电解质的设计与优化；在环境化学领域，氧化还原电位可用于检测和监控水体和土壤中污染物的分解情况等。
四、教学策略1.理论授课对于标准电势和氧化还原电位的定义和计算，需要注重理论讲解和概念解释，帮助学生全面理解。
Ce3+/Ce4+氧化还原反应的循环伏安测试实验（实验设计人周德壁）铈（Ce）是我国较丰富的稀土资源之一。
Ce 在溶液中以Ce3+、Ce4+等不同价态的离子存在。
Ce3+/Ce4+构成氧化还原对，其标准还原电位较高（E= 1.715 V）。
从热力学的角度出发，铈的可溶盐的溶液可以作为高能氧化还原电池的正极材料。
有两个因素限制了铈在这方面的开发应用：（1）Ce 在水溶液中的溶解度较低；（2）与其相匹配的负极电解液的确定。
对此，近来在国外已取得了一些突破。
用甲基磺酸（MSA）配制铈的电解液已获得较为满意的溶解度。
此外，用Zn，Cr2+，V2+，Ti3+作负极材料也显示可行。
从我国的资源利用及技术可行性出发，尽快开展以铈为正极材料的研究开发具有重要的意义。
循环伏安法是一种经典的电化学研究方法，其工作原理涉及电化学领域多方面的较为成熟的理论。
这种测试对设备没有特殊要求，且实验操作简便。
.测试结果可以提供有关反应机理和反应动力学的丰富的信息。
在本实验中，学生将在教师的指导下，运用循环伏安等方法研究Ce3+/Ce4+在电极上的氧化还原反应机理和动力学。
通过实验工作，学生有机会运用电化学的基本理论知识，处理实际问题，并能亲身领略化学电源的前沿科研课题。
一、实验目的与要求在第一部分实验中，学生运用循环伏安方法对快速、可逆反应：进行测定，并作数据处理。
初步掌握循环伏安方法的运用，从实验结果获取有关反应行为的信息，巩固有关电极反应可逆性、反应速率、反应动力学等电化学基本概念。
在第二部分实验中，学生运用循环伏安方法研究Ce3+/Ce4+在电极上反应的动力学和机理；组装并测试电池的性能。
初步掌握氧化还原电池的基本概念及结构，电池基本性能的测试方法。
了解氧化还原概念与结构，以及国内外在这方面的最新进展。
要求：①学生复习电化学，循环伏安法的基本原理；②上网或通过其他途径，查阅有关稀土铈的物理化学性质，资源及应用现状；③了解氧化还原电池的基本原理、基本结构以及研究开发的最新进展。

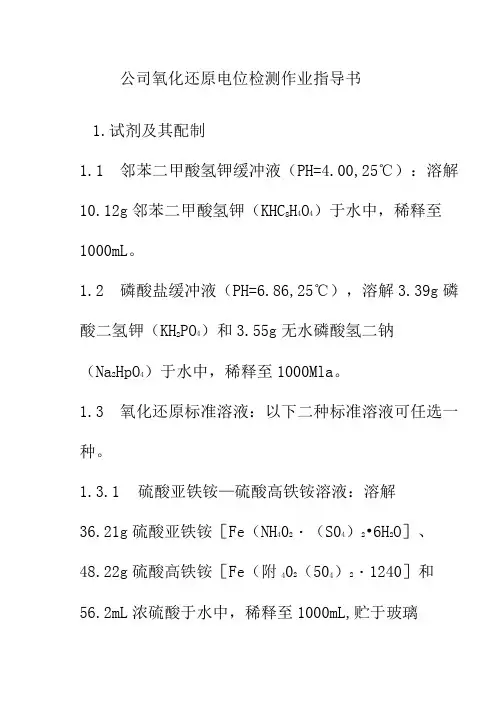

公司氧化还原电位检测作业指导书
1.试剂及其配制
1.1 邻苯二甲酸氢钾缓冲液（PH=4.00，25℃）：溶解10.12g邻苯二甲酸氢钾（KHC8H4O4）于水中，稀释至1000mL。
1.2 磷酸盐缓冲液（PH=6.86，25℃），溶解3.39g 磷酸二氢钾（KH2PO4）和 3.55g无水磷酸氢二钠（Na2HPO4）于水中，稀释至1000Mla。
1.3 氧化还原标准溶液：以下二种标准溶液可任选一种。
1.3.1 硫酸亚铁铵—硫酸高铁铵溶液：溶解36.21g硫酸亚铁铵[Fe（NH402·（SO4）2·6H2O]、48.22g硫酸高铁铵[Fe（NH402（SO4）2·12H2O]和56.2mL浓硫酸于水中，稀释至1000mL，贮于玻璃
或聚乙烯瓶中。
此溶液在25℃时的氧化还原电位为+430mV。
1.3.2氢鲲溶液：称两份10g氢鲲分别加入1000mLPH为4.00及1000mLPH为6.86的缓冲液（1.1）、（1.2），混匀。
应有部分固体氢鲲存在，以保证氢鲲溶液的饱和状态。
所得两种缓冲液在不同温度下的电位表1.
表1 缓冲液在不同温度下的电位
1.4硝酸溶液：1+1。
1.5硫酸溶液：3%（V/V）。
2.测定步骤
2.1铂电极的检验和净化：以铂电极为指示电极，连接仪器正极，以饱和甘汞电极为参比电极，连接仪器负极。
插入具有固定电位的氧化还原标准液中，其电位值应与标准值相符（即硫酸亚铁铵—硫酸高铁铵标准液在25℃时为+430mV；PH为4.00的氢鲲溶液，25℃时为+218mV），如实测结果与标准电位的差大于±5mV，则铂电极需要净化。
净化时，可选择下列方法：
2.1.1用硝酸溶液（1.4）清洗：将电极置入硝酸溶液（1.4）中，缓缓加热至近沸状态5min后放置冷却，并将铂电极取出用纯水洗净。
2.1.2将电极侵入硫酸溶液(1.5)中。
饱和甘汞电极与1.5V甘电池的阴极相接，电池阳极与铂电极相
接，保持5～8min，取出用水洗净。
2.1.3净化后的电极重新用氧化还原标准溶液（1.3）检验，直至合格为止。
用水洗净备用。
2.2取洁净的1000mL棕色广口瓶一个，用橡皮塞塞紧瓶口，其塞钻有5孔，分别插入铂电极、甘汞电极。
温度计及2支玻璃管（1支玻璃管进水，1支供出水用）。
2.3将现场采集的水样放入塑料桶立即盖紧，桶盖上开2小孔，其中一孔插入橡皮管，用虹吸法将水样不断送入测量用的广口瓶中，在水流动的情况下，按仪器使用规则，测量电位。
3.结果计算
E h=E o+E r
式中：E h -----相对于氢标准电极的水样氧化还原电位，mV；
E o -----由铂电极-饱和甘汞电极测得的氧化还原电位，mV;
E r ----t℃(测定时的水样温度)时饱和甘
汞电极相对于氢标准电极的电位
（mV），其值随温度变化而变化，在
不同温度下饱和甘汞电极电位见表
2.
表2不同温度下饱和甘汞电极的电极电位。
