一、工程概况本工程为XX闸坝工程，位于XX河流域，是一座以灌溉、防洪、发电为主，兼顾航运、旅游等综合利用的水利枢纽工程。
工程规模为大型水利工程，主要包括挡水闸坝、泄洪闸坝、灌溉渠道、发电厂等建筑物。
工程区域地形复杂，地质条件较差，施工环境艰苦。
二、施工方案1. 土方开挖工程（1）采用机械开挖，自上而下分层开挖，逐级下降。
开挖过程中，严格控制开挖边坡，避免土方坍塌。
（2）开挖出的土方就近堆放，并进行临时防护措施，防止水土流失。
（3）土方开挖过程中，遇到地质不良地段，及时采取加固措施，确保施工安全。
2. 石方开挖工程（1）采用爆破法进行石方开挖，严格按照爆破设计方案执行。
（2）爆破过程中，确保周围居民区和施工人员的安全。
（3）石方开挖出的石渣就近堆放，并进行临时防护措施，防止水土流失。
3. 混凝土工程（1）混凝土浇筑采用现场搅拌，泵送入模的方式进行。
（2）混凝土原材料严格把关，确保原材料质量。
（3）混凝土浇筑过程中，加强振捣，避免蜂窝、麻面等质量问题的出现。
（4）混凝土浇筑完成后，及时进行养护，确保混凝土强度达到设计要求。
4. 闸坝建筑工程（1）闸坝建筑工程采用现浇混凝土结构，确保结构安全可靠。
（2）闸坝建筑工程的模板、支架等临时设施严格按照规范设置，确保施工安全。
（3）闸坝建筑工程的施工缝、伸缩缝等细节处理到位，避免渗漏等问题的出现。
5. 施工组织与管理（1）建立健全施工组织机构，明确各部门职责，确保施工顺利进行。
（2）制定详细的施工计划，合理安排施工进度，确保工程按时完成。
（3）加强施工现场安全管理，严格执行安全规程，确保施工人员安全。
（4）加强质量控制，严格执行质量标准，确保工程质量。
三、施工进度计划本工程计划工期为XX个月，具体施工进度计划如下：1. 土方开挖工程：第1个月至第3个月完成。
2. 石方开挖工程：第4个月至第6个月完成。
3. 混凝土工程：第7个月至第10个月完成。
4. 闸坝建筑工程：第11个月至第15个月完成。
水工建筑物—挡水建筑物知识系列水工建筑物—挡水建筑物知识系列1.什么是水利水电工程枢纽？为了满足防洪需求，获得发电、灌溉、供水、航行等方面的综合效益，需要在河流的适宜段修建不同类型的建筑物，用来控制和支配水流。
这些建筑物通称为水工建筑物，而不同功能的水工建筑物组成的综合体称为水利水电工程枢纽。
2.水工建筑物按其作用可分为几类？水工建筑物种类繁多，但按其作用可以分为挡水建筑物，泄水建筑物，输水建筑物，取（进）水建筑物，整治建筑物，专门为灌溉、发电、过坝需要而兴建的建筑物等六类。
但是，应当指出的是，有些水工建筑物的功能并非单一，难以严格区分其类型。
如各种溢流坝既是挡水建筑物，又是泄水建筑物；水闸既能挡水，又可泄水，有时还作为灌溉渠首或供水工程的取水建筑物，等等。
3.什么是挡水建筑物？用于拦截江河水流，形成水库或空高上游水位的建筑物。
如各种坝和水闸以及为抗御洪水或挡潮沿江河岸修建的堤防、海塘等。
4.水库有哪些特征水位及相应库容？库容大小决定着水库调节径流的能力和它所能提供的效益。
因此，确定水库特征水位及其相应库容是水利水电工程规划、设计的主要任务之一。
（1）死水位和死库容水库正常运用情况下允许水库消落到最低的水位称为死水位，该水位以下的库容即死库容。
除特殊情况外，死库容不参与径流调节，即不能动用这部分水库的水量。
（2）正常蓄水位和兴利库容水库正常运用情况下，为满足设计的兴利要求，在设计枯水年（或枯水段）开始供水时应蓄到的水位，称为正常蓄水位，又称设计兴利水位。
该水位与死水位间的库容即兴利库容。
正常蓄水位到死水位间的水库深度称为消落深度或工作深度。
（3）防洪限制水位水库在汛期允许兴利蓄水的上限水位称为防洪限制水位。
可根据洪水特性和防洪要求，对汛期不同时期分段拟定。
（4）防洪高水位和防洪库容当退下游防护对象的设计洪水位时，水库为控制下泄流量而拦蓄洪水，这时在坝前达到的最高水位称为防洪高水位。
该水位与防洪限制水位间的库容称为防洪库容。
江西于都县跃洲水电站土建施工及金属结构安装工程CB-YZ-CS-16一期泄水闸混凝土工程施工措施批准：审核：编制：中国水利水电第十六工程局有限公司江西于都县跃洲水电站土建施工及金属结构安装工程项目经理部二〇一〇年十月目录1工程概述 (1)2混凝土施工强度分析 (1)3施工布置方案 (1)3.1 施工道路布置及运输线路 (1)3.2 门机布置 (2)3.3 混凝土入仓方案 (2)4混凝土试验和检验 (3)4.1 检验和试验依据 (3)4.2 现场试验室设置 (4)4.3 试验室检测人员配备 (4)5砼工程施工 (4)5.1 混凝土拌制 (4)5.2 混凝土运输 (5)5.3 模板 (5)5.4 钢筋 (5)5.5 现浇混凝土施工 (5)5.6 交通桥梁混凝土施工 (10)5.7 施工缝处理 (11)5.8 混凝土的养护与保护 (12)5.9 混凝土的外观检查与缺陷处理 (12)5.10 混凝土温控措施 (13)5.11 混凝土的保温 (14)5.12 雨季施工 (14)6施工进度计划 (14)7资源配置 (14)8砼质量控制和保证措施 (16)8.1 砼质量控制 (16)8.2 砼施工质量保证措施 (18)一期泄水闸混凝土工程施工措施1工程概述本工程枢纽建筑物呈“一”字形布置，坝线总布置长度531.3m，从左到右分别为左岸挡水坝段、船闸、泄水闸、连接坝段、厂房坝段，土坝坝段。
设计坝顶高程 126.7m。
开敞式泄洪闸每孔净宽12.0m，采用宽顶堰堰型，堰顶高程109.0m，采用闸室分缝的分离式结构，墩厚为2.0m，每孔一联，中孔每联宽度14.0m，边孔每联净宽22.0m，一期泄洪闸总宽度为134.0m。
闸室顺水流方向长度14.3m。
每孔闸室上游设有一道平板检修闸门槽和一道平板工作闸门。
闸顶高程126.7m，下游设宽4.0m的工作桥。
闸基底高程104.2m～105.6m，最大闸高22.5m，堰体均坐落在弱风化岩体上。
第五章混凝土溢流坝和坝身泄水孔第五章混凝土溢流坝和坝身泄水孔第五章混凝土溢流坝和坝身泄水孔第一节概述坝身设有溢流面、底孔、中孔的重力坝称为泄水重力坝。
它既是泄水建筑物，又是挡水建筑物。
因此它除了应满足挡水建筑物的稳定强度要求外，还应满足水流条件、解决好下泄水流对建筑物可能产生的空蚀、振动以及对下游的冲刷。
一、泄水重力坝的泄水方式1、坝顶溢流式①从坝顶过水，闸门承受水头较小，孔口尺寸可以较大；②闸门全开时，下泄流量与水头的二分之三次方成正比③闸门启闭方便，易于检查修理；④可以排冰及其他漂浮物，但不能预泄；2、大孔口溢流式①为满足预泄要求将堰顶高程降低；②利用胸墙挡水减小闸门高度；③低水位时胸墙不影响泄流，和堰顶泄流相同；④胸墙可以做成活动式的，当遇特大洪水时，可将胸墙吊起来；⑤库水位较低时，不能供水和放空检修；3、深式泄水孔按孔内流态可分为有压泄水孔和无压泄水孔①流量与水头的二分之一次方成比例，超泄能力小；②闸门承受水头高，操作、检修都比较复杂；③可向下游供水、预泄、放空、排沙和施工导流；以上三种方式各有特色，应结合具体情况比较选择，一般可配合使用，但为简化结构、便于施工和运用，类型不宜过多.第二节混凝土溢流坝溢流坝基本剖面的确定原则与非溢流坝完全相同，为满足泄水的要求，其实用剖面将坝体下游斜面修改成溢流面。
溢流面形状应具有较大的流量系数，泄流畅，坝面不发生空蚀。
一、溢流重力坝的剖面设计1、溢流面1°溢流面顶部曲线视堰顶是否允许出现真空，有真空堰和非真空堰两种堰型，非真空堰曲线稍稍切入相应于薄壁堰的溢流水舌，使其在设计条件下坝面不致发生真空；真空堰较非真空堰瘦，堰面与自由水舌脱开，工程中常用的非真空堰有克奥曲线和幂曲线(WES), 如图5.1所示。
图5.1 溢流坝面图5.2 WES型堰面曲线要求：①堰面压力分布合理，无负压；②泄流能力大；定型设计水头H d (图5.3)当H(运)＞Hd时，出现负压，Q↑，负压需控制；当H(运)＜H d时，出现正压，Q↓.图5.3 孔口射流曲线2°直线段直线段的坡度取用非溢流坝下游坡度，并作调整，使其与非溢流坝在同一平面，上部与溢流曲线相切，下部与反弧段相切。

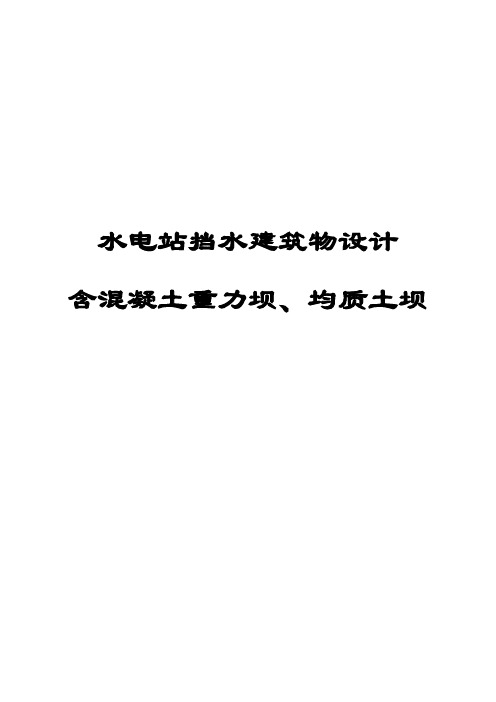

水电站挡水建筑物设计含混凝土重力坝、均质土坝目录第一篇挡水建筑物和泄水建筑物 (3)1挡水建筑物结构布置 (3)2设计依据 (4)3重力坝 (9)4溢流坝 (21)5土坝 (39)6坝体构造 (49)7基础处理设计 (52)8工程缺陷及其处理 (55)9运行期注意事项 (55)10挡、泄水建筑物的主要工程量 (55)第一篇挡水建筑物和泄水建筑物1 挡水建筑物结构布置1.1 挡水建筑物结构布置修改较之批复的初步设计，挡水建筑物主要修改部分为：改预应力闸墩为常规闸墩；变底流和戽流相结合消能为短护坦底流消能；左岸非溢流坝建基面抬高。
结构的修改获得原水规总院的批准1.2 枢纽布置1.2.1 坝线及坝型选择1.2.1.1 坝线选择根据地形地质条件，坝轴线宜靠近已建的滚水坝，如此，可以利用滚水坝作为上游围堰的一部分，同时可以减少围堰工程量加快施工进度，也可以保证施工期下游灌溉和生活用水的供给。
经综合必选，坝轴线选定在原滚水坝滚水坝下游30m处，左岸延伸一定的距离后，向上游偏折24°的角度；右岸坝轴线直线延伸过挖除后的F10和F4断层交汇带基础再向上游偏折37.07°的角度。
1.2.1.2 坝型选择坝址枯水期河床宽约310m，河面宽阔，两岸地形不对称，右岸坡稍陡，约35°，左岸地势开阔，岸边有高程约36m的Ⅰ级阶地，阶地上为坡度约10°的山坡。
两岸风化程度不一，右岸强风化下限3.5m～9m，左岸强风化下限5m～13m，风化较深，不具备修建拱坝的地形条件。
河床基岩裸露，厚1m～2m的弱风化岩石下为微风化——新鲜黑云斜长片麻岩、混合岩化花岗岩及角砾状混合岩，岩性致密较坚硬，适宜建混凝土重力坝。
右岸坝型做了砼坝与土坝两种坝型的比较。
综合分析比较，右岸岸坡坝段推荐采用常态混凝土重力坝，且坝轴线向上游偏转。
河床式厂房左侧坝段需布置低干渠进水口，弱风化下限埋深约8m，因低干渠渠首电站布置需要，其挡水坝段只能采用混凝土重力坝。
水电站挡水建筑物设计浅析作者：李强来源：《城市建设理论研究》2014年第03期摘要：拟建的水电站为引水式电站，由挡水坝、溢流坝、河床式电站及升压站等组成。
根据工程建设规模，确定工程等级、防洪设计标准、抗震设计标准，分析计算挡水建筑物的坝顶高程，确定挡水坝结构尺寸，进行坝体抗滑稳定计算及坝基应力计算，确定水电站挡水物规模。
关键词：水电站；挡水；建筑物；设计中图分类号：TV732 文献标识码：A1工程等级及标准1.1工程等级拟建工程由重力式挡水坝、溢流坝、等组成，水电站总库容3846.58×104m3，装机容量24MW，根据《水利水电工程等级划分及洪水标准》(SL252－2000)和《防洪标准》(GB50201－94)的规定，该工程规模为中型工程，工程等别为Ⅲ等，挡水坝、溢流坝、河床式电站厂房为3级建筑物。
1.2设计标准1.2.1防洪设计标准根据《防洪标准》(GB50201－94)及《水利水电工程等级划分及洪水标准》(SL252－2000)的规定。
对于本工程选定方案挡水重力坝最大坝高为30.8m，上下游水头差为11.5m。
按关于山区、丘陵区的水利枢纽工程的重力坝、溢流坝、河床式电站厂房洪水标准为：校核洪水标准采用500年一遇（P=0.2%），设计洪水标准采用50年一遇（P=2%）；泄水建筑物消能防冲的设计洪水标准为30年一遇（P=3.3%）；变电站、进厂交通等非挡水部分的校核洪水标准为100年一遇（P=1%）；设计洪水标准为50年一遇（P=2%）。
对于比选方案面板堆石坝方案，按关于山区、丘陵区的水利枢纽工程的堆石坝、溢洪道洪水标准为：校核洪水标准采用1000年一遇（P=0.1%），设计洪水标准采用50年一遇（P=2%）；引水式电站厂房校核洪水标准为100年一遇（P=1%）；设计洪水标准为50年一遇（P=2%）；溢洪道消能防冲建筑物的防洪标准与重力坝方案相同。
1.2.2抗震设计标准根据《中国地震动峰值加速度区划图》（GB18306－2001）和《中国地震动反应谱特征周期区划图》（GB18306－2001），本区地震动峰值加速度值＜0.05g，地震动反应谱特征周期为0.35s，相应的地震基本烈度小于Ⅵ度。
水电站挡水建筑物设计之混凝土面板堆石坝目录1 概况及总体布置 (1)1.1工程概况和勘测设计情况 (1)1.1.1 工程概况 (1)1.1.2 勘测设计情况 (2)1.2工程等别设计标准 (2)1.2.1 工程等别及建筑物级别 (2)1.2.2 防洪标准 (2)1.2.3 抗震设计烈度 (2)1.3设计基础资料 (3)1.2.1 水文气象及泥沙资料 (3)1.2.2 水库特征水位 (3)1.3.3 地基特性及力学参数设计采用值、建筑材料特性等参数41.3.4 采用的主要技术规范 (8)2 下水库设计 (9)2.1概述 (9)2.1.1 下水库工程布置 (9)2.1.2 主要设计修改和调整内容 (10)2.2大坝设计 (10)2.2.1 大坝布置与特点 (10)2.2.2 坝顶高程计算 (13)2.2.3 坝体断面及填筑标准 (14)2.2.4 面板设计 (18)2.2.5 趾板设计 (19)2.2.6 接缝及止水设计 (19)2.2.7 坝顶防浪墙设计 (24)2.2.8 大坝结构计算 (25)2.2.9 地基处理 (29)2.2.10 蓄水后大坝工程运行性态 (32)2.3渗流控制工程 (32)2.4边坡工程 (34)2.4.1大坝边坡 (34)2.4.2 溢洪道边坡 (35)2.5库盆清理及库岸防护 (38)2.5.1 库盆清理 (38)2.5.2 库岸防护 (39)2.5.3 蓄水后库岸及边坡工程运行性态 (40)2.6工程量汇总 (40)1 概况及总体布置1.1 工程概况和勘测设计情况1.1.1 工程概况云中抽水蓄能电站位于省云中县境内，工程建成后其主要任务是承担电力系统的调峰、填谷、调频、调相、紧急事故备用和黑启动等任务。
电站安装3台单机容量200MW的可逆式水泵水轮发电机组，总容量600MW，为二等大(2)型工程。
枢纽建筑物主要由上水库、输水系统、发电厂房及上水库等4部分组成。
上水库地处云中县丰农场宽缓谷地部位，库盆底高程543.00m，东西侧均有高山隔断，山势南高北低。
1.4 挡水建造物1.4.1 结构布置挡水建造物由左、右岸挡水坝组成。
左、右岸挡水坝坝型均为混凝土重力坝，①坝段为右岸挡水坝段，⑤坝段为左岸挡水坝段，坝段长分别为13.3m、24.9m，坝顶宽6.0m，坝顶高程2213.00m。
①、⑤坝段均建在覆盖层上，最低建基面高程2260.50m ，最大坝高12.5m。
坝体上游侧在高程2269.50m 处以1 ∶ 1 的反坡向上游悬挑1.5m 至高程2211.00m，牛腿厚2.0m；高程2269.50m ~2261.50m 为铅直面，高程2261.50m ~2262.50m 段坡度为1 ∶0.5。
下游坝坡坡度为1 ∶ 1，起坡点高程为2261.50m 。
在上、下游高程2262.50m 处设宽2.0m 平台，重力坝最大底宽16.0m。
1.4.2 设计计算1.4.2.1 坝顶高程计算根据DL5108-1999 《混凝土重力坝设计规范》的规定，坝顶高程按正常蓄水位和校核洪水位加相应的高差ΔH 确定，并取两者中最大值作为坝顶(或者防浪墙顶)高程，ΔH 值按下式计算：△H=h +h +h式中：(1.4-1)△ H—坝顶或者防浪墙顶至设计水位的高差，m；h1%—波高，m；hz—波浪至设计水位的高差，m；hc—安全超高，m。
波浪要素按DL5011-1991 《水工建造物荷载设计规范》中的官厅水库公式计算，重力坝坝顶高程计算结果见表1.4-1。
表1.4-1 重力坝坝顶高程计算成果表工况水位(m)波高h (m)1%高差波浪至设计水位的高差h Z (m)△H 安全超高h (m)c高差合计△ H(m)校核洪水位工况2211.860.350.100.400.85正常蓄水位工况2210.000.810.210.501.581% z c根据表 1.4-1 坝顶高程计算成果，确定重力坝坝顶高程为 2213.00m 。
1.4.2.2 稳定应力计算a) 计算公式按 SL319-2005 《混凝土重力坝设计规范》的有关公式及规定，对座落于覆 盖层地基上的重力坝分别采用纯摩公式和材料力学公式计算抗滑稳定和基底应 力。
水电站挡水建筑物设计之混凝土闸坝目录1挡水建筑物结构布置 (1)1.1 挡水建筑物结构布置修改 (1)1.2 枢纽布置 (1)2设计依据 (2)2.1 工程等别 (2)2.2 基本资料 (3)2.3 枢纽工程量 (6)3重力坝 (7)3.1 坝体布置 (7)3.2 坝体结构设计 (8)3.3 坝体稳定及应力计算 (10)4溢流坝 (18)4.1 结构布置及体型设计 (18)4.2 水力计算及水工模型试验概述 (19)4.3 坝体稳定及应力计算 (25)4.4 护坦及左、右导墙结构设计 (27)4.5 闸墩结构设计 (32)4.6 坝顶桥梁设计 (35)5坝体构造 (37)5.1 坝顶布置 (37)5.2 坝内廊道布置 (38)5.3 坝体分缝及止水 (39)5.4 坝体混凝土强度等级分区 (40)6基础处理设计 (41)6.1 坝体地基开挖 (41)6.2 固结灌浆 (41)6.3 帷幕灌浆 (41)6.4 坝基及坝内排水 (42)6.5 坝基一般地质缺陷处理 (42)7工程缺陷及其处理 (42)1 挡水建筑物结构布置1.1 挡水建筑物结构布置修改挡水建筑物主要修改部分为：改预应力闸墩为常规闸墩；变底流和戽流相结合消能为短护坦底流消能；左岸非溢流坝建基面抬高。
1.2 枢纽布置1.2.1 坝线及坝型选择1.2.1.1 坝线选择根据地形地质条件，坝轴线宜靠近已建的滚水坝，如此，可以利用滚水坝作为上游围堰的一部分，同时可以减少围堰工程量加快施工进度，也可以保证施工期下游灌溉和生活用水的供给。
经综合必选，坝轴线选定在原滚水坝滚水坝下游30m处，左岸延伸一定的距离后，向上游偏折24°的角度；右岸坝轴线直线延伸过挖除后的F10和F4断层交汇带基础再向上游偏折37.07°的角度。
1.2.1.2 坝型选择坝址枯水期河床宽约310m，河面宽阔，两岸地形不对称，右岸坡稍陡，约35°，左岸地势开阔，岸边有高程约36m的Ⅰ级阶地，阶地上为坡度约10°的山坡。
两岸风化程度不一，右岸强风化下限3.5m～9m，左岸强风化下限5m～13m，风化较深，不具备修建拱坝的地形条件。
河床基岩裸露，厚1m～2m的弱风化岩石下为微风化——新鲜黑云斜长片麻岩、混合岩化花岗岩及角砾状混合岩，岩性致密较坚硬，适宜建混凝土重力坝。
右岸坝型做了砼坝与土坝两种坝型的比较。
综合分析比较，右岸岸坡坝段推荐采用常态混凝土重力坝，且坝轴线向上游偏转。
河床式厂房左侧坝段需布置低干渠进水口，弱风化下限埋深约8m，因低干渠渠首电站布置需要，其挡水坝段只能采用混凝土重力坝。
低干渠坝段以左岸坡坝段，覆盖层厚0.5m～2.5m，基岩风化深度逐步加大，为全一强风化黑云斜长片麻岩、混合岩化花岗岩(土)，厚5m～13m。
该处地形平缓开阔，地面高程36m～75m，坡角10°～15°。
全风化土层属中压缩性低液限粘性土，渗透系数K＝5.8×10-4～6.7×10-5cm/s，具较好防渗性能，可作为土坝基础。
左岸坝型做了砼坝、土坝和浆砌石坝3个方案的比较，采用土坝比混凝土坝将节约静态投资2000万元以上；土坝比浆砌石坝将节约投资400万元以上，故左岸岸坡坝段采用土坝。
1.2.2 枢纽总布置水电站采用河床式布置，主要由挡水建筑物、泄水建筑物、发电厂房及灌溉进水口等建筑物组成。
水库正常蓄水位54m，水库总库容1.22亿m3，总灌溉面积64.55万亩，枢纽电站装机容量80MW，最大坝高34.5m，属二等大(2)型工程。
本工程选定的洪水标准：挡水建筑物及河床式厂房坝段正常运用洪水标准采用洪水重现期100年；非常运用洪水标准重现期：混凝土坝采用1000年、土坝采用2000年；消能防冲设计洪水标准重现期采用50年。
枢纽主要由挡水建筑物、泄水建筑物、发电厂房及灌溉进水口等建筑物组成。
挡水建筑物包括左、右岸混凝土重力坝段、土坝接头坝段和均质土坝段；泄水建筑物布置在偏右岸主河槽位置，共13个坝段，12孔溢流孔，总长256.5m；发电厂房包括河床式厂房坝段及低干渠渠首电站厂房；灌溉进水口为低干渠和中干渠进水口。
混凝土坝坝顶高程58.5m，最大坝高34.5m；均质土坝坝顶高程59m，最大坝高22m。
2 设计依据2.1 工程等别a) 工程等别及建筑物级别枢纽工程以灌溉、供水为主，兼顾发电等综合效益。
水库正常蓄水位54.00m，水库总库容1.22亿m3，总灌溉面积64.55万亩，枢纽电站装机容量80MW，最大坝高34.5m。
根据中华人民共和国《防洪标准》(GB50201-94)及《水利水电工程等级划分及洪水标准》(SL252-2000)规定，本工程属二等大(2)型工程。
永久性主要建筑物有：拦河坝(混凝土坝、土坝)、泄水建筑物、枢纽发电厂房、灌溉进水口等属2级建筑物。
低干渠渠首电站厂房属4级建筑物。
永久性次要建筑物有：厂区挡土墙、消能建筑物左、右导墙属3级建筑物。
b) 设计洪水标准根据《水利水电工程等级划分及洪水标准》(SL252-2000)规定，本工程选定的洪水标准为：挡水建筑物及河床式厂房坝段正常运用洪水标准采用洪水重现期100年；非常运用洪水标准重现期：混凝土坝采用1000年、土坝采用2000年；泄水建筑物的消能防冲设计洪水标准重现期采用50年。
低干渠首电站正常运用洪水标准重现期采用20年，非常运用洪水标准重现期采用100年。
c) 地震烈度根据GB18306-2001《中国地震动参数区划图》，本区地震动峰值加速度小于0.05g(50年超越概率10%)，相应本工程区地震基本烈度小于6度。
根据DL5073-2000《水工建筑物抗震设计规范》，本工程抗震设防类别为丙类，设计烈度按6度采用。
2.2 基本资料a) 水文气象坝址控制流域面积4082km2多年平均降雨量1540mm多年平均流量117m3/s历史最大洪水流量(宝桥站) 25400m3/s多年平均含沙量0.193kg/m3多年平均输沙量73.36万t多年平均输沙率23.26kg/s历年最高气温39.7℃(1980-04-23)历年最低气温0.1℃(1974-01-02)多年平均气温23.9℃多年平均风速23.5m/s流域平均相对湿度80%b) 水库特征正常蓄水位54.00m设计洪水位(P=1%) 54.00m校核洪水位(P=0.1% 土坝) 58.54m校核洪水位(P=0.2% 混凝土坝) 56.95m死水位48.00m总库容 1.22亿m3坝址水位及下泄量见表2.2-1。
表2.2-1 上下游水位及下泄量c) 动能指标(括号内数据为低干渠渠首电站指标)单机容量与机组台数2×40MW(2×1.0MW) 台多年平均发电量 1.322(0.0704) 亿kW·h 保证出力 4.82(0.107) MW年利用小时数1652(3726) 小时机组特征见表1.2-2。
表1.2-2 机组特性表d) 地基特性表2.2-3 坝基岩体物理力学指标表2.2-4 土料物理力学指标e) 设计采用的主要技术规范SL252-2000 《水利水电工程等级划分及洪水标准》DL5073-2000 《水工建筑物抗震设计规范》SL319-2005 《混凝土重力坝设计规范》SL274-2001 《碾压式土石坝设计规范》SL253-2000 《溢洪道设计规范》DL/T5398-2007 《水电站进水口设计规范》SL285-2003 《水利水电工程进水口设计规范》SL266-2001 《水电站厂房设计规范》DL/T5057-2009 《水工混凝土结构设计规范》GB50086- 2001 《锚杆喷射混凝土支护技术规范》DL5077-1997 《水工建筑物荷载设计规范》DL/T5178-2003 《混凝土坝安全监测技术规范》2.3 枢纽工程量枢纽建筑物主要工程量汇总见表2.3。
表2.3 枢纽建筑物主要工程量汇总表表2.3(续)3 重力坝3.1 坝体布置混凝土重力坝分右岸非溢流坝段、河床溢流坝段、左岸非溢流坝段及插入式混凝土接头坝段。
其中①～⑧坝段为右岸非溢流坝段，总长116.7m；⑨～○21坝段为溢流坝段，由12个溢流坝段组成，溢流孔尺寸为17m×16.5m(宽×高)，总长256.5m；○22～○28坝段为左岸混凝土重力坝段，总长133.8m；○29～○31为混凝土接头坝段，采用圆锥形土坝裹头包住混凝土坝接头，混凝土接头总长55.0m。
3.2 坝体结构设计3.2.1 坝顶高程复核水电站混凝土重力坝为2级建筑物，依据调洪演算成果，正常蓄水位54m时起调洪水，设计洪水位为54m(p=1%)，校核洪水位(p=0.1%)为57.37m。
水库区的多年平均年最大风速为15.20m/s，基本组合时采用重现期为50年的年最大风速为34.0m/s，最大吹程1.2km。
属平原、滨海地区水库，混凝土坝防浪墙顶高程按《混凝土重力坝设计规范》(SL319-2005)附录B中的蒲田试验站公式计算风浪波长、波高、波浪中心线至水库静水位的高度。
坝顶防浪墙顶高程为正常蓄水位或校核洪水位加上相应的高差，取两者中的较大值，具体计算成果见混凝土坝坝顶高程计算表2.2-1。
计算公式如下：Δh=h1%+hz+hc (3.2-1) 式中：△h——防浪墙顶至正常蓄水位或校核洪水位的高差，m；h1%——波高，m；hz——波浪中心线至正常或校核洪水位的高差，m；hc——安全超高，正常蓄水位取0.5m，校核洪水位取0.4m。
表3.2-1 混凝土坝坝顶高程计算表单位：m根据坝顶高程计算成果，结合坝顶结构布置，在保证坝顶结构不阻水的情况下，确定混凝土坝坝顶高程58.5m，防浪墙顶高程59.7m。
3.2.2 右岸非溢流坝段右岸混凝土重力坝段，坝顶宽6m，坝上游面铅直，下游面坡比1:0.70，起坡点高程51.0m。
坝内灌浆、排水及交通廊道宽2.5m，高3m，呈城门洞型，廊道距上游坝面3m，距基岩不小于3m。
右岸非溢流坝从右至左9个坝段长分别为：17m、20m、20m、20.7m、22m、22m、20m、20m、12m。
①、②坝段基础开挖高程51.0m，最大坝高7.5m。
其中①坝段与右岸岸坡相接，为结合右岸坝端布置回车场的需要，将①坝段设为刺墙式接头，坝基开挖范围采用粘土回填至坝顶。
③、④坝段长分别为20m、20.7m，为适应右岸坝址区地形地貌的需要，在③、④坝段间坝轴线向上游偏转35.335℃。
灌浆排水廊道在④坝段下游面桩号坝右0+512.250m、高程44.0m处设有一出口，作为灌浆排水廊道在右岸的交通进出口及通风口，并通过上坝楼梯与坝顶公路相连。
上坝楼梯布置在④坝段下游坝面，宽1.5m，为筋混凝土板梁结构，混凝土强度等级为C20，楼梯外侧设钢护栏。
