监理工程师在施工现场的必备工具介绍在各类建筑工程中，监理工程师的职责是确保工程的质量、安全和进度得到有效的维护和监督。
为了更好地履行这一职责，监理工程师需要使用一些必备的工具来完成工作。
本文将介绍几种监理工程师在施工现场必备的工具。
1. 测量工具测量工具是监理工程师必不可少的工具之一。
它们包括经典的测量仪器，如测量尺、量角器、划线器、测量笔和量具。
这些工具用于测量施工现场的尺寸、角度和距离，以确保施工过程中各个部分的准确性。
监理工程师需要根据设计图纸和规范要求，使用这些测量工具来检查建筑物的大小、地基的位置和墙体的垂直度等。
2. 质量检测工具质量检测工具是评估施工质量的重要工具。
其中包括检测工具，如温度计、湿度计和压力计等，以及实验室测试设备，如强度试验机、混凝土饱和度测试仪和土壤密度计。
这些工具用于监测材料的质量、施工材料的耐久性和建筑物的结构强度。
通过使用这些工具，监理工程师可以及时发现并纠正质量问题，以确保建筑物的安全性和耐久性。
3. 安全设备在施工现场，安全是至关重要的。
因此，监理工程师必须配备必要的安全设备，如安全帽、安全鞋和防护眼镜等。
此外，监理工程师还需要了解并指导施工人员正确使用个人防护设备，从而最大程度地降低意外事故的发生。
安全设备的使用不仅能够保护监理工程师自身的安全，还可以对施工现场进行全面的安全管理。
4. 建筑资料和文件在现代建筑项目中，大量的文件和资料需要监理工程师进行分析和审查。
这些资料包括设计文件、施工图纸、规范要求、合同文件和财务报告等。
监理工程师需要详细了解这些文件，以便监督施工过程中的规范性和合法性，并及时作出决策。
因此，监理工程师需要将这些文件整理好，并时刻保持对相关文件的更新。
5. 通信工具作为项目管理者和协调者，监理工程师需要通过各种通信工具与建设方、施工人员和设计师进行有效的沟通和协作。
这些通信工具包括手机、电脑、平板电脑和互联网等。
监理工程师可以使用通信工具与各方共享信息、沟通解决问题，并及时与项目组成员进行联络。
目的图：垂直检测尺外观图墙面垂直度检测：检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。
参照示范图2，图3进行检测。
（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）2：垂直度检测示范图图3：垂直度检测放大示范图图4：垂直度刻度仪表示范图当墙面高度不足2m时，可用1m长检测尺检测。
但是，应按刻度仪表显示规定读数，即使用对于高级饰面工程的阴阳角的垂直度也要进行检测。
检测阳角时，要求检测尺离开阳角的距离不大于图5 竖直检测墙面平整度图6 向左45°检测墙面平整度图7 向右45°检测墙面平整度平整度数值的正确读出，是用楔形塞尺塞入缝隙最大处确定的，但是，如果手放在靠尺板的中间，或两手分别放在据两端1／3处检测时，应在端头减去100㎜以内查找最大值读数；参照示范图8进行检测。
如果将手放在检测尺的一端检测时，应测定另一端头的平整度，并取其值的1／2作为实测结果。
（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上，所不同的是受检混凝土柱子的正面及侧面，各斜向检测两处平整度）图8 图9 图104.1.3地面平整度检测检测地面平整度时，与检测墙面平整度方法基本相同，仍然是每处应检测三个点，即顺直方向一点，并在其原位左右交叉45°各一点，取其三点的平均值。
其他等方法参照过其进行检测。
参照示范图9，图图11 图124.1.4水平度或坡度检测图13 用1m检测尺检测地面水平度或坡度示范图14 用1m检测尺检测地面水平度或坡度后气泡居中示范图图15 用2m检测尺检测地面水平度或坡度示范图图16 用2m检测尺及塞尺检测地面坡度示范图4.2 楔形塞尺使用方法用楔形塞尺检测较小接缝缝隙时，可直接将楔形塞尺插入缝隙内。
当塞尺紧贴缝隙后，再推动游码至饰面或表面，并锁定游码，取出塞尺读数。
参照示范图17进行检测。
图17 用楔形塞尺检测分格缝较小缝隙示范图4.3 直角检测尺使用方法图23 用方尺检测墙面打底灰的阳角方正示范图4.4 响鼓锤使用方法使用大响鼓锤锤尖检测石材地板空鼓面积示范图25 使用大响鼓锤锤尖，检测大块陶瓷面砖空鼓示范图图26 使用大响鼓锤锤头，检测找平层空鼓示范图小响鼓锤的锤头作用，是用来检测厚度在20mm以下的水泥砂浆找坡层、找平层、面层的空鼓面积或程度的。
学习建筑工程施工文具一、基础工具1. 锤子：用于敲打铁钉、木钉、石钉等，有钢头和铁头两种，选择时要根据具体需求进行选择。
2. 锯子：用于切割木材、管道等材料，常见的有手锯、电动锯、链锯等，使用时注意安全，保持锋利。
3. 手锯：用于切割木材，适合小范围的施工现场，操作简单，能准确切割。
4. 锯条：用于修整和加工木材，能够实现精确的切割，提高工作效率。
5. 扳手：用于拧紧和松开螺栓、螺母等，有多种规格和型号，选择时要选合适的规格。
6. 手电钻：用于钻孔，方便快捷，适用于各种施工现场，注意安全使用。
7. 锁钳：用于夹取、加工金属件，有多种规格和型号，根据具体需求选择。
8. 刮刀：用于刮除墙面、地面的残渣和杂物，保持施工现场整洁。
9. 水平仪：用于检测水平，保证施工物体水平度，提高质量。
10. 玻璃吸盘：用于吸附、搬运玻璃、大理石等脆弱材料，操作简单，提高安全性。
二、电动工具1. 电锤：用于拆除混凝土、打孔等，适用于大型施工现场，提高作业效率。
2. 电砂轮机：用于打磨、抛光混凝土、砖墙等，提高表面光洁度和平整度。
3. 电链锯：用于切割木材、管道等，操作简单，能快速准确地完成工作。
4. 电锯：用于切割大块木材，操作简便，能够实现快速，准确的切割。
5. 电动风枪：用于紧固螺丝、螺母等，快速方便，提高工作效率。
6. 电动刨床：用于修整木材表面，提高平整度，节约时间。
7. 电动焊机：用于焊接金属件，提高焊接质量和效率。
8. 电动起重机：用于搬运、起吊重物，在施工现场中起到关键作用。
9. 电动切割机：用于切割金属、石材等硬质材料，操作简便，安全可靠。
10. 电动涂漆机：用于喷涂油漆、涂料等，提高工作效率，保证涂层均匀。
三、特殊工具1. 激光测距仪：用于测量施工现场的距离、高度等，精准度高，节约时间。
2. 高空工作架：用于高空作业，保证工人安全，提高施工效率。
3. 接触式温度计：用于测量混凝土、水泥等材料的温度，保证施工质量。
常用监理检测工具（1）/钢卷尺？钢尺？直角尺的基本使用方法？？1直接读数法？?测量时钢卷尺零刻度对准测量起始点，施以适当拉力（拉尺力以钢卷尺鉴定拉力或尺上标定拉力为准，用弹簧秤衡量），直接读取测量终止点所对应的尺上刻度。
2•间接读数法？在一些无法直接使用钢卷尺的部位，可以用钢尺或直角尺，使零刻度对准测量点，尺身与测量方向一致；用钢卷尺量取到钢尺或直角尺上某一整刻度的距离，余长用读数法量出。
（2）游标卡尺使用方法尺身和游标尺上面都有刻度。
以准确到0. 1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0. 9毫米，比主尺上的最小分度相差0. 1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0. 1毫米，第二条刻度线相差0 . 2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间所量物体的线度为0. 1毫米时，游标尺向右应移动0. 1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0. 5毫米的宽度，，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“ 0”与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数•游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0. 6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
土建常用监理检测工具 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】常用监理检测工具（1）/钢卷尺?钢尺?直角尺的基本使用方法??1.直接读数法??测量时钢卷尺零刻度对准测量起始点，施以适当拉力（拉尺力以钢卷尺鉴定拉力或尺上标定拉力为准，用弹簧秤衡量），直接读取测量终止点所对应的尺上刻度。
2.间接读数法?在一些无法直接使用钢卷尺的部位，可以用钢尺或直角尺，使零刻度对准测量点，尺身与测量方向一致；用钢卷尺量取到钢尺或直角尺上某一整刻度的距离，余长用读数法量出。
（2）游标卡尺使用方法尺身和游标尺上面都有刻度。
以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间所量物体的线度为0．1毫米时，游标尺向右应移动0．1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0．5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
对角检测尺检测方形物体两对角线长度对比的偏差可伸缩3结对角检测尺1、检测尺为3节伸缩式结构，中节尺设3档刻度线。
检测时，大节尺推键应锁定在中节尺上某档刻度线“0”位，将检测尺两端尖角顶紧被测对角顶点，固紧小节尺。
检测另1对角线时，松开大节尺推键，检测后在固紧，目测推键在刻度线上所指的数值，此数值就是该物体上两对角线长度对比的偏差值（单位：毫米）。
2、检测尺小节尺顶端备有M6螺栓，可装契形塞尺、活动锤头、便于高处检测使用。
功能：检测方形物体两对角线长度对比偏差,将尺子放在方形物体的对角线上进行测量。
取土环刀，环刀手柄主要用于道路、水利及其它土木建筑工程中适于土料含水量的测定。
Φ200：取土容量：200立方厘米，高度：53MM 内径:70MM手柄：长度：80MMΦ100：取土容量：200立方厘米，高度：45MM 内径:55MM手柄：长度：80MM主要用途：混凝土拌合物塌落度试验仪适用于塌落度在1cm-15cm，最大集料粒径不大于40cm的塑性混凝土做塌落试验。
该塌落度试验仪是理想的教学培训和实验室用设备，仪器使用方便，维护简单。
主要技术参数：1、坍落筒:上口直径:Φ100mm下口直径:Φ200mm筒高:300mm2、捣棒:Φ16mm3、其它工具:木尺小钢尺钢平板包括：塌落度筒、漏斗、标尺、捣棒碳化深度测量仪TH-1碳化深度测量仪是用于检测砼碳化深度的仪器，体积小、重量轻、使用简便、测试精度高。
外形尺寸：96cmX44cmX14cm重量：150g测量深度：8mm分度值：0.25mm放大倍数：4电源标准：DC 9v电池标准配置：碳化深度仪、校对块、吸耳球、酚酞粉等。

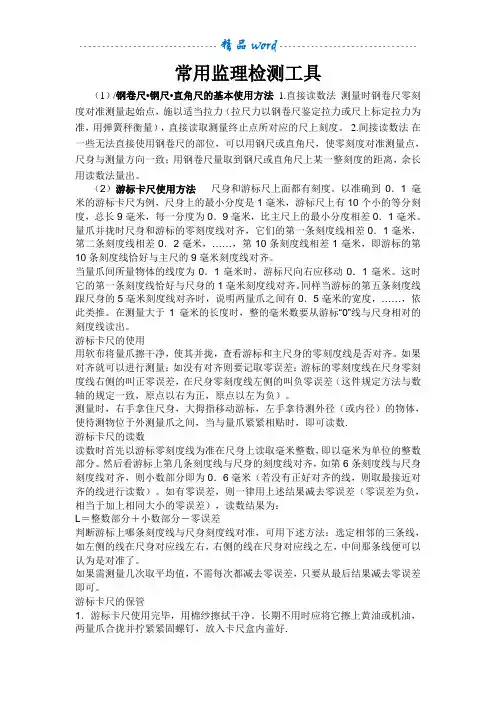

常用监理检测工具（1）/钢卷尺•钢尺•直角尺的基本使用方法 1.直接读数法测量时钢卷尺零刻度对准测量起始点，施以适当拉力（拉尺力以钢卷尺鉴定拉力或尺上标定拉力为准，用弹簧秤衡量），直接读取测量终止点所对应的尺上刻度。
2.间接读数法在一些无法直接使用钢卷尺的部位，可以用钢尺或直角尺，使零刻度对准测量点，尺身与测量方向一致；用钢卷尺量取到钢尺或直角尺上某一整刻度的距离，余长用读数法量出。
（2）游标卡尺使用方法尺身和游标尺上面都有刻度。
以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间所量物体的线度为0．1毫米时，游标尺向右应移动0．1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0．5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
常用建筑工程质量检测工具使用方法图解（干货）检测尺为可展式结构,合拢长1米,展开长2米.用于1米检测时,推下仪表盖.活动销推键向上推,将检测尺左侧面靠紧被测面,（注意：握尺要垂直,观察红色活动销外露3-5毫米,摆动灵活即可.）待指针自行摆动停止时,直读指针所指刻度下行刻度数值,此数值即被测面1米垂直度偏差,每格为1毫米.2米检测时,将检测尺展开后锁紧连接扣,检测方法同上,直读指针所指上行刻度数值,此数值即被测面2米垂直度偏差,每格为1毫米.如被测面不平整,可用右侧上下靠脚（中间靠脚旋出不要）检测.1墙面垂直度检测手持2m检测尺中心,位于同自己腰高的墙面上,但是,如果墙下面的勒脚或饰面未做到底时,应将其往上延伸相同的高度.参照示范图进行检测.（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）.垂直度检测示范图垂直度检测放大示范图当墙面高度不足2m时,可用1m长检测尺检测.但是,应按刻度仪表显示规定读数,即使用2m检测尺时,取上面的读数；使用1m检测尺时,取下面的读数,参见示范图.垂直度刻度仪表示范图对于高级饰面工程的阴阳角的垂直度也要进行检测.检测阳角时,要求检测尺离开阳角的距离不大于50㎜；检测阴角时,要求检测尺离开阴角的距离不大于100㎜,当然,越接近代表性就越强.2墙面平整度检测检测墙面平整度时,检测尺侧面靠紧被测面,其缝隙大小用契形塞尺检测（参照2.4契形塞尺）.每处应检测三个点,即竖向一点,并在其原位左右交叉45°各一点,取其三点的平均值.参照示范图进行检测.竖直检测墙面平整度向左45°检测墙面平整度向右45°检测墙面平整度平整度数值的正确读出,是用楔形塞尺塞入缝隙最大处确定的,但是,如果手放在靠尺板的中间,或两手分别放在据两端1／3处检测时,应在端头减去100㎜以内查找最大值读数；参照示范图检测.端头减去100mm后测定墙面平整度如果将手放在检测尺的一端检测时,应测定另一端头的平整度,并取其值的1／2作为实测结果.（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上,所不同的是受检混凝土柱子的正面及侧面,各斜向检测两处平整度）.3地面平整度检测检测地面平整度时,与检测墙面平整度方法基本相同,仍然是每处应检测三个点,即顺直方向一点,并在其原位左右交叉45°各一点,取其三点的平均值.其他等方法参照1.2条进行检测.所不同的是遇有色带、门洞口时,应通过其进行检测.参照示范图进行检测.顺直方向通过色带平整度检测示范图向左45°检测地面平整度向右45°检测地面平整度端头减去100mm后测定地面平整度4水平度或坡度检测视检测面所需要使用检测尺的长度,来确定是用1m的,还是用2m的检测尺进行检测.检测时,将检测尺上的水平气泡朝上,位于被检测面处,并找出坡度的最低端后,再将此端缓缓抬起的同时,边看水平气泡是否居中,边塞入楔形塞尺,直至气泡达到居中之后,在塞尺刻度上所反映出的塞入深度,就是该检测面的水平度或坡度.参照示范图1-13,图1-14,图1-15,图1-16检测.还可利用检测尺对规格尺寸不大的台面,或长度尺寸不大的管道水平度、坡度进行检测.用1m检测尺检测地面水平度或坡度示范图用1m检测尺检测地面水平度或坡度后气泡中示范图用2m检测尺检测地面水平度或坡度示范图用2m检测尺及塞尺检测地面坡度示范图5仪表指针偏差校正方法垂直检测时,如发现仪表指针数值偏差,应将检测尺放在标准器上进行校对调正,标准器可自制、将一根长约2.1米水平直方木或铝型材,竖直安装在墙面上,由线坠调正垂直,将检测尺放在标准水平物体上,用十字螺丝刀调节水准管“S”螺丝,使气泡居中.钢直尺是最简单的长度量具,它的长度有150,300,500和1000mm四种规格.图2-2是常用的150mm钢直尺1小线盒与钢板尺配合使用检测墙面板接缝直线度从小线盒内拉出5m长的线,不足5m拉通线.三人配合检测,两人拉线,一人用钢板尺量测接缝与小线最大偏差值.参照示范图进行检测.用钢板尺检测接缝直线度放大示意图2小线盒与钢板尺配合使用检测地面板块分格缝接缝直线度其检测方法同上,并参照示范图进行检测用小线与钢板尺三人配合检测地面砖接缝直线度示范图检测地面板块墙接缝直线度放大示范图3用钢板尺检测接缝宽度用钢板尺检测分格缝较大缝隙时,注意钢板尺上面的刻度为1mm的精度；其下面的刻度为0.5mm的精度.可参照示范图进行检测.用钢板尺检测分格缝较大缝隙示范图4用楔形塞尺（游标塞尺）检测缝隙宽度用楔形塞尺检测较小接缝缝隙时,可直接将楔形塞尺插入缝隙内.当塞尺紧贴缝隙后,再推动游码至饰面或表面,并锁定游码,取出塞尺读数.参照示范图进行检测.楔形塞尺（游标塞尺）用楔形塞尺检测分格缝较小缝隙示范图5用0.1～0.5mm薄片塞尺与钢板尺配合检查接缝高低差先将钢板尺竖起位于面板或面砖接缝较高一侧,并使其紧密与面板或面砖结合.然后再视缝隙大小,选择不同规格的薄片塞尺,并将其缓缓插入缝隙即可.那么,在0.1～0.5mm薄片塞尺范围内,所选择的塞尺上标注的规格,就是接缝高低差的实测值.注意,当接缝高低差大于0.5mm时,用楔形塞尺进行检测.参照示范图进行检测.方尺也称之为直角尺,不仅适用于土建装饰装修饰面工程的阴阳角方正度检测,还适用于土建工程的模板90°的阴阳角方正度、箍筋与主筋的方直度、钢结构主板与缀板的方直度、钢柱与钢牛腿的方直度、安装工程的管道支架与管道及墙面或地面的方正度、避雷带支架与避雷带及女儿墙或屋脊、檐口的方直度等检测.检测时,将方尺打开,用两手持方尺紧贴被检阳角两个面、看其刻度指针所处状态,当处于“0”时,说明方正度为90°,即读数为“0”；当刻度指针向“0”的左边偏离时,说明角度大于90°；当刻度指针向“0”的左边偏离时,说明角度小于90°,偏离几个格,就是误差几毫米.（该尺左右各设有7mm 的刻度,对于普通抹灰工程而言,允许偏差为4mm,若超过6mm,即超过1.5倍时,不仅是不合格,而且还须返修）.严格地讲,对一个阳角或阴角的检测应该是取上、中、下三点的平均值,才具有代表性.参照示范图进行检测.室内装饰墙面用方尺检测阳角方正示意图用方尺检测墙面砖阴角方正示意图用方尺检测石材墙面阳角中间点方正示意图用方尺检测石材墙面阳角上部方正示意图用方尺检测石材墙面阳角下部方正示意图用方尺检测墙面打底灰的阳角方正示范图阳角下部方正示意图磁力线坠结构示意图磁力线坠适用于上下水、消防水、采暖、煤气等竖向金属管道安装工程的垂直度检测.还适用于高度在3～5m的钢管柱或钢柱安装工程的垂直度检测.现以竖向管道安装工程为例,叙述其垂直度检测方法.先从磁力盒中将线坠拉一定长度,然后再将磁力盒吸附在操作者手能探得着的高度处,再用钢卷尺量定1m高.当线坠稳定后,用钢板尺在线坠上端测定其垂直度偏差值.检测时应在每根受检管道的正、侧两个方向各检测一处垂直度.参照示范图进行检测.用磁力线坠检测管道垂直度的定位示范图用磁力线坠检测管道正面垂直度的示范图用磁力线坠检测管道侧面垂直度的示范图响鼓锤分为两种,一种是锤头重25g的,称之为大响鼓锤；另一种是锤头重10g的,称之为小响鼓锤.其各自的用途和使用方法都不相同,不能随意乱用.1大响鼓锤使用方法大响鼓锤的锤尖作用,是用来检测大块石材面板,或大块陶瓷面砖的空鼓面积或程度的.使用的方法是将锤尖置于其面板或面砖的角部,左右来回退着向面板或面砖的中部轻轻滑动,边滑动边听其声音,并通过滑动过程所发出的声音来判定空鼓的面积或程度.参照示范图进行检测.使用大响鼓锤锤尖检测石材地板空鼓面积示范图使用大响鼓锤锤尖检测大块陶瓷面砖空鼓示范图注意：①千万不能用锤头或锤尖敲击面板或面砖.②对空鼓面积做标注时,由于带色笔难以清除,最好用白色粉笔画出.大响鼓锤的锤头作用,是用来检测较厚的水泥砂浆找坡层及找平层,或厚度在40mm左右混凝土面层的空鼓面积或程度的.使用的方法是将锤头置于距其表面20～30mm的高度,轻轻反复敲击,并通过轻击过程所发出的声音,来判定空鼓的面积或程度.参照示范图进行检测.使用大响鼓锤锤检测找平层空鼓示范图2小响鼓锤使用方法小响鼓锤的锤头作用,是用来检测厚度在20mm以下的水泥砂浆找坡层、找平层、面层的空鼓面积或程度的.使用的方法是将锤头置于距其表面20～30mm的高度,轻轻反复敲击,并通过轻击过程所发出的声音,来判定空鼓的面积或程度.小响鼓锤的锤尖作用,是用来检测小块陶瓷面砖的空鼓面积或程度的.使用的方法是将锤尖置于其面砖的角部,左右来回退着向面砖的中部轻轻滑动,边滑动边听其声音,即通过滑动过程所发出的声音,来判定空鼓的面积或程度.参照示范图5-5进行检测.使用小响鼓锤锤尖检测面砖空鼓示范图伸缩响鼓锤伸缩响鼓锤也是常用的一种检测工具,伸缩响鼓锤的作用,是用来检查地(墙)砖、乳胶漆墙面与较高墙面的空鼓情况.其使用方法是将响鼓锤拉伸至最长,并轻轻敲打瓷砖及墙体表面.即通过轻轻敲打过程所发出的声音,来判定空鼓的面积或程度.参照示范图进行检测.使用伸缩响鼓锤检测面砖空鼓示意图使用伸缩响鼓锤检测地砖空鼓示意图对角检测尺1对角检测尺的功能主要是用来检测门窗、洞口等构件或实体的对角线差,并通过对角线差来判定其方正程度的.对角检测尺为三节伸缩结构,中节尺设有三档刻度线.检测时,视其被检构件斜线长度,将大节尺推键锁定在中节尺上某档刻度线“0”位,再将对角检测尺两端尖角顶紧被测对角顶点,紧固小节尺.检测另一对角线时,松开大节尺推键,使其两端尖角顶住被测对角顶点后紧固推键,同时读出对角线差值.参照示范图进行检测.右侧对角线检测示范左侧对角线检测示范对角线检测刻度调“0”示范2对角检测尺与检测镜配合使用方法对角检测尺上部的小节尺顶端备有M6螺栓,可装检测镜进行高处的背面、冒头等质量状态.参照示范图进行检测.尺与镜组合示范尺与镜连接示范用组合镜检测高处管道安装或防腐质量用组合镜检测高处油漆质量3单独使用检测镜的检测方法单独使用检测镜进行观感质量检测时,可用以检测管道背后、门的上下冒头、弯曲面等肉眼不易直接看到的部分质量.方法与上大同小异,不再赘述.可参照示范图进行检测.用检测镜检测竖直管道安装防腐质量示范图用检测镜检测门冒头油漆质量示范图4对角线尺还能与楔形塞尺及响鼓锤头组合使用对角线尺还能与楔形塞尺及响鼓锤头组合使用,其检测方法同上,不再赘述对受检柱子检测时,每根柱子应检测两个面的截面尺寸,最好将尺的端头让出100mm后再量测,以免勾住一端出现人为偏差.可参照示范图进行检测百格网共分为100个格,是用来套比或检测砌体所用砖的大面规格尺寸为：115×240mm的饱满程度的.不仅仅是适用于被淘汰的粘土砖.也适用于免烧砖、空心砖等同规格的砖.检测时,要求在砌筑过程中,对每个操作者跟踪随机抽取三块砖,并将三块砖翻面朝上,用百格网分别套比或检测其饱满程度,且取其三块砖的平均值.注意：①一般砌体砂浆饱满度不小于80%.保温墙体不小于90%.超出此范围应返工处理；②检测时,应对翻上来的三块砖进行检测,不得检查砌体上的三块砖面.可参照示范图进行检测.砖的砂浆饱满程度检测示范图。
建筑工程质量检测工具使用方法图解1.检测尺（靠尺）使用方法检测尺为可展式结构，合拢长1米，展开长2米。
用于1米检测时，推下仪表盖。
活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。
）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。
2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。
如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。
1.1墙面垂直度检测手持2m检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。
参照示范图1-2，图1-3进行检测。
（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。
当墙面高度不足2m时，可用1m长检测尺检测。
但是，应按刻度仪表显示规定读数，即使用2m检测尺时，取上面的读数；使用1m检测尺时，取下面的读数，参见示范图1-4。
对于高级饰面工程的阴阳角的垂直度也要进行检测。
检测阳角时，要求检测尺离开阳角的距离不大于50㎜；检测阴角时，要求检测尺离开阴角的距离不大于100㎜，当然，越接近代表性就越强。
1.2墙面平整度检测检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照2.4契形塞尺）。
每处应检测三个点，即竖向一点，并在其原位左右交叉45°各一点，取其三点的平均值。
参照示范图1-5，图1-6，图1-7进行检测。
平整度数值的正确读出，是用楔形塞尺塞入缝隙最大处确定的，但是，如果手放在靠尺板的中间，或两手分别放在据两端1／3处检测时，应在端头减去100㎜以内查找最大值读数；参照示范图1-8进行检测。
如果将手放在检测尺的一端检测时，应测定另一端头的平整度，并取其值的1／2作为实测结果。
（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上，所不同的是受检混凝土柱子的正面及侧面，各斜向检测两处平整度）。
常用监理检测工具（1）/钢卷尺?钢尺?直角尺的基本使用方法??1.直接读数法??测量时钢卷尺零刻度对准测量起始点，施以适当拉力（拉尺力以钢卷尺鉴定拉力或尺上标定拉力为准，用弹簧秤衡量），直接读取测量终止点所对应的尺上刻度。
2.间接读数法?在一些无法直接使用钢卷尺的部位，可以用钢尺或直角尺，使零刻度对准测量点，尺身与测量方向一致；用钢卷尺量取到钢尺或直角尺上某一整刻度的距离，余长用读数法量出。
（2）游标卡尺使用方法尺身和游标尺上面都有刻度。
以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间所量物体的线度为0．1毫米时，游标尺向右应移动0．1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0．5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
