触摸式密码感应卡门锁使用说明精编

感应卡门禁使用说明书感应卡门禁使用说明书LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀设置及使用方法：1、初始密码：编程密码为12342、进入编程状态：按 * 编程密码 # 进入编程状态。

3、功能设置：（1）修改编程密码：按 * 编程密码 # 0 新密码 # 重复新密码 # * 注：密码为4-6位任意数字。

（2）增加用户卡：按 * 编程密码 # 1 读卡输入该卡代码 # *注：卡的代码为001-600不可重复的三位数字，必需输入代码，否则该卡无效。

如需连续增加卡，则在输完三位数的代码后不必按# 直接读第二张卡。

（3）删除用户卡（有三种方法）：A、按 * 编程密码 # 2 0 0 0 0 # *删除全部用户卡；B、按 * 编程密码 # 2 读卡 # *删除被读的卡；C、按 * 编程密码 # 2 该卡代码 # *删除遗失的卡；（4）设置开门模式：按 * 编程密码 # 3 0 0 # * 读有效卡开门按 * 编程密码 # 3 0 1 # * 读卡加密码开门按 * 编程密码 # 3 0 2 # * 读卡或密码开门（5）设置开门时间：按 * 编程密码 # 4 X X # *注：XX为00-99，单位为秒，推荐设置为02。

（6）设置公共开门密码：（例1111）按 * 编程密码 # 5 新密码 # 重复新密码 # * 注：密码为4-6任意数字注：以上设置在最后按 * 之前按下一个键时的间隔不能超过十秒5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）正常工作状态读输入公共开门密码+#即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。

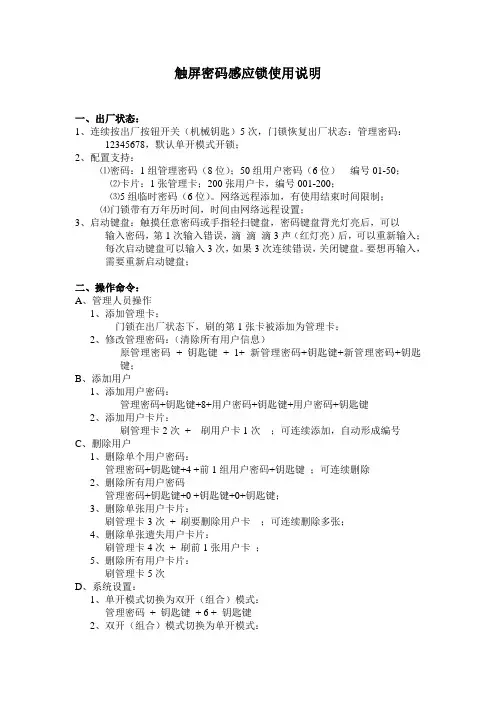

触屏密码感应锁使用说明一、出厂状态：1、连续按出厂按钮开关（机械钥匙）5次，门锁恢复出厂状态：管理密码：12345678，默认单开模式开锁；2、配置支持：⑴密码：1组管理密码（8位）；50组用户密码（6位）编号01-50；⑵卡片：1张管理卡；200张用户卡，编号001-200；⑶5组临时密码（6位）。

网络远程添加，有使用结束时间限制；⑷门锁带有万年历时间，时间由网络远程设置；3、启动键盘：触摸任意密码或手指轻扫键盘，密码键盘背光灯亮后，可以输入密码，第1次输入错误，滴滴滴3声（红灯亮）后，可以重新输入；每次启动键盘可以输入3次，如果3次连续错误，关闭键盘。

要想再输入，需要重新启动键盘；二、操作命令：A、管理人员操作1、添加管理卡：门锁在出厂状态下，刷的第1张卡被添加为管理卡；2、修改管理密码：（清除所有用户信息）原管理密码+ 钥匙键+ 1+ 新管理密码+钥匙键+新管理密码+钥匙键；B、添加用户1、添加用户密码：管理密码+钥匙键+8+用户密码+钥匙键+用户密码+钥匙键2、添加用户卡片：刷管理卡2次+ 刷用户卡1次；可连续添加，自动形成编号C、删除用户1、删除单个用户密码：管理密码+钥匙键+4 +前1组用户密码+钥匙键；可连续删除2、删除所有用户密码管理密码+钥匙键+0 +钥匙键+0+钥匙键；3、删除单张用户卡片：刷管理卡3次+ 刷要删除用户卡；可连续删除多张；4、删除单张遗失用户卡片：刷管理卡4次+ 刷前1张用户卡；5、删除所有用户卡片：刷管理卡5次D、系统设置：1、单开模式切换为双开（组合）模式：管理密码+ 钥匙键+ 6 + 钥匙键2、双开（组合）模式切换为单开模式：管理密码+ 钥匙键+ 5 + 钥匙键E、开门及设置：1、单开模式开门：（1）刷卡，开门，5S后自动上锁；（2）输入密码+钥匙键，开门，等待5S自动锁门；在开门5秒期间a、可修改密码，b、可进行常开设置：a、修改密码：1 + 新的密码+ 钥匙键新的密码+ 钥匙键；b、通道设置：3 +7+钥匙键，门锁进入常开c、通道解除：有效卡或密码输入后，门锁电机复位解除常开2、双卡模式开门：（1）管理密码或管理卡可直接单独开门，不需要双验证；（2）用户密码+用户卡一起开门，不分前后顺序注：a、双开模式下开门不支持修改用户密码功能，通道功能：3+7+钥匙键。

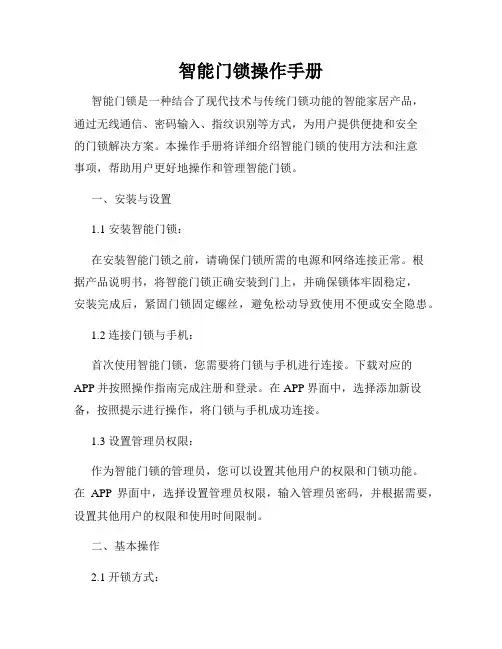

智能门锁操作手册智能门锁是一种结合了现代技术与传统门锁功能的智能家居产品，通过无线通信、密码输入、指纹识别等方式，为用户提供便捷和安全的门锁解决方案。

本操作手册将详细介绍智能门锁的使用方法和注意事项，帮助用户更好地操作和管理智能门锁。

一、安装与设置1.1 安装智能门锁：在安装智能门锁之前，请确保门锁所需的电源和网络连接正常。

根据产品说明书，将智能门锁正确安装到门上，并确保锁体牢固稳定，安装完成后，紧固门锁固定螺丝，避免松动导致使用不便或安全隐患。

1.2 连接门锁与手机：首次使用智能门锁，您需要将门锁与手机进行连接。

下载对应的APP并按照操作指南完成注册和登录。

在APP界面中，选择添加新设备，按照提示进行操作，将门锁与手机成功连接。

1.3 设置管理员权限：作为智能门锁的管理员，您可以设置其他用户的权限和门锁功能。

在APP界面中，选择设置管理员权限，输入管理员密码，并根据需要，设置其他用户的权限和使用时间限制。

二、基本操作2.1 开锁方式：智能门锁支持多种开锁方式，包括密码开锁、指纹识别、IC卡和手机APP开锁。

根据需求选择合适的开锁方式，便捷快速地进入您的门锁。

2.2 密码开锁：在门锁上输入正确的密码，门锁会自动解锁，您可以根据需要设置不同的密码供不同的用户使用。

2.3 指纹识别开锁：您可以将手指按压在指纹识别区域上，门锁会自动识别和验证指纹信息，并解锁。

2.4 IC卡开锁：将预先注册的IC卡靠近门锁感应区，门锁将通过感应芯片读取IC 卡信息，并自动解锁。

2.5 手机APP开锁：通过连接智能门锁的手机APP，您可以通过APP界面的开锁按键实现远程开锁功能，无需接触门锁即可完成开锁操作。

三、高级功能3.1 密码设置与管理：作为管理员，您可以在手机APP上设置和管理不同的密码。

请确保密码的安全性，定期更换密码以保护门锁的安全。

3.2 指纹识别管理：在管理员权限下，您可以添加或删除指纹信息，并在需要时更新指纹库。

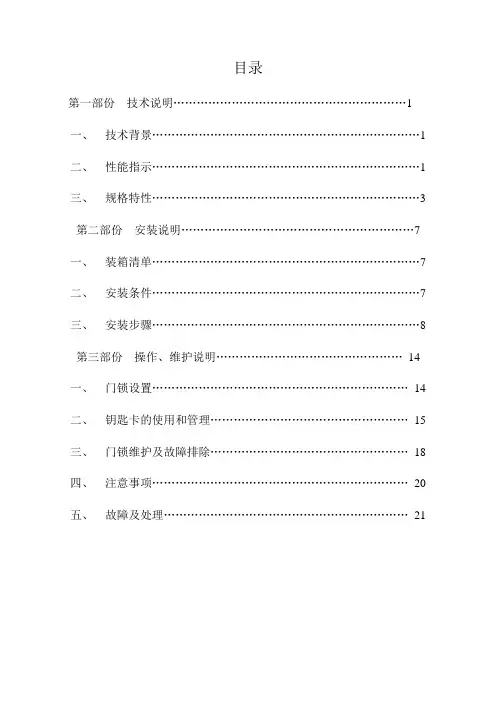

目录第一部份技术说明 (1)一、技术背景 (1)二、性能指示 (1)三、规格特性 (3)第二部份安装说明 (7)一、装箱清单 (7)二、安装条件 (7)三、安装步骤 (8)第三部份操作、维护说明 (14)一、门锁设置 (14)二、钥匙卡的使用和管理 (15)三、门锁维护及故障排除 (18)四、注意事项 (20)五、故障及处理 (21)第一部份技术说明一：技术背景IC卡是一种新型智能性标识卡(包括感应卡、IC卡、TM卡等)，它采用硅片存储信息，因此，与传统标识卡（磁卡、条码卡、光电卡等）相比，存储容量大、防伪性好、可靠性高，目前已广泛应用于通讯、金融、交通、安防等众多领域。

IC卡是现代信息技术、微电子技术和计算机技术的最新成果，是现代文明的标志之一。

纳宇系列IC卡智能门锁采用IC卡作为开锁的钥匙，它包含了IC卡技术、精密制造技术及机电一体化技术，是现代智能化门锁的典范，适用于高级酒店、涉外宾馆、旅游度假村、智能化写字楼、智能化小区、酒店式公寓等众多场合。

纳宇系列IC卡门锁采用的卡包括以下两种类型：接触式IC卡和非接触式IC卡。

二：性能指标1、接触式IC卡①·选用SLE4442卡及符合ISO7816标准的其他IC卡。

·数据保存：10年以上。

·重复使用次数：10万次以上。

·信息容量：256字节，门锁只用了50个字节，剩余可用作一卡多用。

·密码位数：24位十六进制数。

·工作电压：直流5V±10%·重量：3～4KG·体积：典型尺寸：240×78×17（mm）·工作电源：直流9V，六节七号碱性电池，可开锁一万次以上。

·耗电：平时：≤3微安（µA）开锁：300毫安（mA）左右，（只持续100毫秒）·工作温度：0～+70℃（特殊要求可达-25℃～+85℃）·抗静电：大于15000V·开锁记录：250条（卡号、时间）·欠压指示：<7.2V时，插卡时鸣叫叁声红灯亮，然后绿灯亮，此时仍可开锁50次以上。

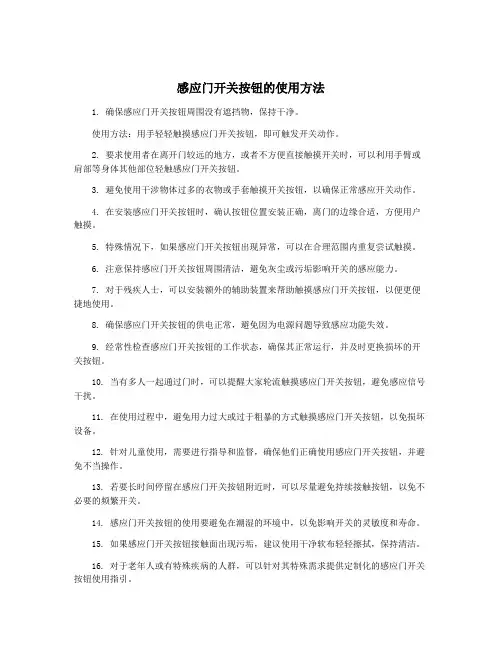

感应门开关按钮的使用方法1. 确保感应门开关按钮周围没有遮挡物，保持干净。

使用方法：用手轻轻触摸感应门开关按钮，即可触发开关动作。

2. 要求使用者在离开门较远的地方，或者不方便直接触摸开关时，可以利用手臂或肩部等身体其他部位轻触感应门开关按钮。

3. 避免使用干涉物体过多的衣物或手套触摸开关按钮，以确保正常感应开关动作。

4. 在安装感应门开关按钮时，确认按钮位置安装正确，离门的边缘合适，方便用户触摸。

5. 特殊情况下，如果感应门开关按钮出现异常，可以在合理范围内重复尝试触摸。

6. 注意保持感应门开关按钮周围清洁，避免灰尘或污垢影响开关的感应能力。

7. 对于残疾人士，可以安装额外的辅助装置来帮助触摸感应门开关按钮，以便更便捷地使用。

8. 确保感应门开关按钮的供电正常，避免因为电源问题导致感应功能失效。

9. 经常性检查感应门开关按钮的工作状态，确保其正常运行，并及时更换损坏的开关按钮。

10. 当有多人一起通过门时，可以提醒大家轮流触摸感应门开关按钮，避免感应信号干扰。

11. 在使用过程中，避免用力过大或过于粗暴的方式触摸感应门开关按钮，以免损坏设备。

12. 针对儿童使用，需要进行指导和监督，确保他们正确使用感应门开关按钮，并避免不当操作。

13. 若要长时间停留在感应门开关按钮附近时，可以尽量避免持续接触按钮，以免不必要的频繁开关。

14. 感应门开关按钮的使用要避免在潮湿的环境中，以免影响开关的灵敏度和寿命。

15. 如果感应门开关按钮接触面出现污垢，建议使用干净软布轻轻擦拭，保持清洁。

16. 对于老年人或有特殊疾病的人群，可以针对其特殊需求提供定制化的感应门开关按钮使用指引。

17. 当需要频繁通过门时，可以减少触摸感应门开关按钮的次数，以降低设备的磨损程度。

18. 可以根据实际需求调整感应门开关按钮的感应范围和敏感度，以提升用户的使用体验。

19. 对于大型的感应门开关按钮，可能需要通过脚部或其他合适的方式进行触摸，提高使用的便捷性。

ZKLOCK触摸密码+m1卡片门锁功能说明系统操作：(1.1) 按住RST键6秒，系统初始化，管理密码为“0000”，无管理卡，开锁模式恢复为模式0，各种门锁属性恢复到禁止状态。

(1.2) <读入管理卡>或<输入管理密码#>称为<输入管理键>，此时系统提示“嘀嗒”一声。

(1.3) 进入管理状态：按/“*0#”/“*7#”/“*8#”/“*9#”/<输入管理键>，听到“嘀嗒” 一声提示进入添加状态。

2. 管理密码与管理卡:(2.1) 修改管理密码：“*7#”<输入管理键>，新管理密码（4-8位），按“#”键；再次输入该新密码，按“#” 键。

将新管理密码替代旧管理密码。

(2.2) 添加/更换管理卡片:“*7#”<输入管理键>，靠卡即将替代旧管理卡。

修改结束后自动退出“管理密码与管理卡修改”功能。

3．增加开门卡片、密码：(3.1) 增加密码：“*8#”<输入管理密码>，按#号结束，听到“嘀嗒”声后，输入开门密码，按#号键结束，听到“嘀嗒”一声后，再次输入该密码，按#号键结束，听到“嘀嗒、嘀嗒” 2声，表示密码添加成功，可以连续添加多组密码（最大200组）(3.2) 增加卡片：“*8#”<输入管理键>，靠卡1，听到“嘀嗒、嘀嗒”2声，表示卡片添加成功可以连续添加多张卡片（最大700组）4．修改开门密码：(4.1) 修改开门密码：“*8#”输入<当前开门密码#>，输入新开门密码#；修改结束后自动退出“修改开门密码”功能。

注意：*修改开门密码后，新的开门密码成为当前开门密码，并继承原始开门密码的全部属性。

*删除开门密码时必须是删除原始开门密码，而不是修改后的开门密码。

5．删除开门卡片、密码。

(可以连续删除也可以删除不同类型钥匙) （5.1）删除密码：“*9#”<输入管理键>按#号键结束，<原始开门密码1> #，“嘀...”一声密码删除成功。

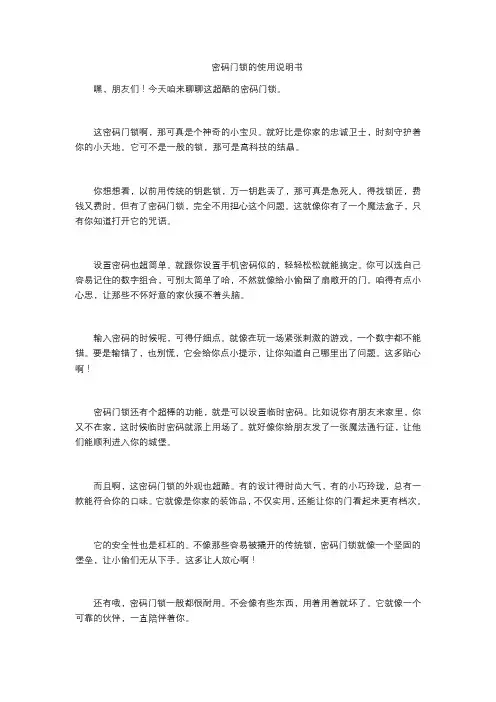

密码门锁的使用说明书嘿，朋友们！今天咱来聊聊这超酷的密码门锁。

这密码门锁啊，那可真是个神奇的小宝贝。

就好比是你家的忠诚卫士，时刻守护着你的小天地。

它可不是一般的锁，那可是高科技的结晶。

你想想看，以前用传统的钥匙锁，万一钥匙丢了，那可真是急死人。

得找锁匠，费钱又费时。

但有了密码门锁，完全不用担心这个问题。

这就像你有了一个魔法盒子，只有你知道打开它的咒语。

设置密码也超简单。

就跟你设置手机密码似的，轻轻松松就能搞定。

你可以选自己容易记住的数字组合，可别太简单了哈，不然就像给小偷留了扇敞开的门。

咱得有点小心思，让那些不怀好意的家伙摸不着头脑。

输入密码的时候呢，可得仔细点。

就像在玩一场紧张刺激的游戏，一个数字都不能错。

要是输错了，也别慌，它会给你点小提示，让你知道自己哪里出了问题。

这多贴心啊！密码门锁还有个超棒的功能，就是可以设置临时密码。

比如说你有朋友来家里，你又不在家，这时候临时密码就派上用场了。

就好像你给朋友发了一张魔法通行证，让他们能顺利进入你的城堡。

而且啊，这密码门锁的外观也超酷。

有的设计得时尚大气，有的小巧玲珑，总有一款能符合你的口味。

它就像是你家的装饰品，不仅实用，还能让你的门看起来更有档次。

它的安全性也是杠杠的。

不像那些容易被撬开的传统锁，密码门锁就像一个坚固的堡垒，让小偷们无从下手。

这多让人放心啊！还有哦，密码门锁一般都很耐用。

不会像有些东西，用着用着就坏了。

它就像一个可靠的伙伴，一直陪伴着你。

使用密码门锁，真的是一种全新的体验。

它让你的生活变得更加便捷、安全。

你再也不用为找钥匙而烦恼，也不用担心家里的安全问题。

这难道不是很棒吗？总之，密码门锁是个超级实用的好东西。

它能给你带来很多便利和安全感。

如果你还在为传统锁的各种问题而烦恼，不妨试试密码门锁吧。

相信你一定会爱上它的。

目录第一部份技术说明 (1)一、技术背景 (1)二、性能指示 (1)三、规格特性 (3)第二部份安装说明 (7)一、装箱清单 (7)二、安装条件 (7)三、安装步骤 (8)第三部份操作、维护说明 (14)一、门锁设置 (14)二、钥匙卡的使用和管理 (15)三、门锁维护及故障排除 (18)四、注意事项 (20)五、故障及处理 (21)第一部份技术说明一：技术背景IC卡是一种新型智能性标识卡(包括感应卡、IC卡、TM卡等)，它采用硅片存储信息，因此，与传统标识卡（磁卡、条码卡、光电卡等）相比，存储容量大、防伪性好、可靠性高，目前已广泛应用于通讯、金融、交通、安防等众多领域。

IC卡是现代信息技术、微电子技术和计算机技术的最新成果，是现代文明的标志之一。

纳宇系列IC卡智能门锁采用IC卡作为开锁的钥匙，它包含了IC卡技术、精密制造技术及机电一体化技术，是现代智能化门锁的典范，适用于高级酒店、涉外宾馆、旅游度假村、智能化写字楼、智能化小区、酒店式公寓等众多场合。

纳宇系列IC卡门锁采用的卡包括以下两种类型：接触式IC卡和非接触式IC卡。

二：性能指标1、接触式IC卡①·选用SLE4442卡及符合ISO7816标准的其他IC卡。

·数据保存：10年以上。

·重复使用次数：10万次以上。

·信息容量：256字节，门锁只用了50个字节，剩余可用作一卡多用。

·密码位数：24位十六进制数。

·工作电压：直流5V±10%·重量：3～4KG·体积：典型尺寸：240×78×17（mm）·工作电源：直流9V，六节七号碱性电池，可开锁一万次以上。

·耗电：平时：≤3微安（µA）开锁：300毫安（mA）左右，（只持续100毫秒）·工作温度：0～+70℃（特殊要求可达-25℃～+85℃）·抗静电：大于15000V·开锁记录：250条（卡号、时间）·欠压指示：<7.2V时，插卡时鸣叫叁声红灯亮，然后绿灯亮，此时仍可开锁50次以上。

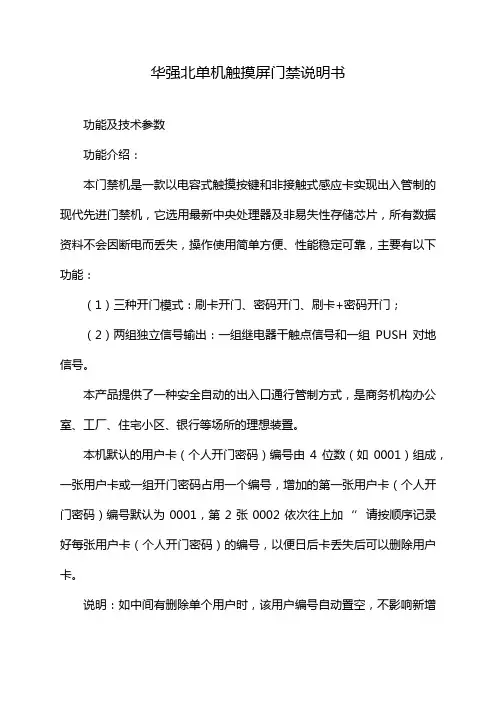

华强北单机触摸屏门禁说明书
功能及技术参数
功能介绍：
本门禁机是一款以电容式触摸按键和非接触式感应卡实现出入管制的现代先进门禁机，它选用最新中央处理器及非易失性存储芯片，所有数据资料不会因断电而丢失，操作使用简单方便、性能稳定可靠，主要有以下功能：
（1）三种开门模式：刷卡开门、密码开门、刷卡+密码开门；
（2）两组独立信号输出：一组继电器干触点信号和一组PUSH对地信号。

本产品提供了一种安全自动的出入口通行管制方式，是商务机构办公室、工厂、住宅小区、银行等场所的理想装置。

本机默认的用户卡（个人开门密码）编号由4位数（如0001）组成，一张用户卡或一组开门密码占用一个编号，增加的第一张用户卡（个人开门密码）编号默认为0001，第2张0002依次往上加‘’请按顺序记录好每张用户卡（个人开门密码）的编号，以便日后卡丢失后可以删除用户卡。

说明：如中间有删除单个用户时，该用户编号自动置空，不影响新增
用户的编号（新增用户编号还是在最后增加的用户编号上加1，如：最后增加用户编号是0100，新增用户的编号就为0101。

二、门禁机编程方法，出厂编程密码为123456。

说明：如果忘记了编程密码，可以通过初始化来解决。

输入错误时按“门铃” 键退出，重新输入。

三、管理卡的设置及使用。

设置增加管理卡和删除管理卡：按编程密码91连续刷两张卡。

说明：第一张为增加管理卡，第二张为删除管理卡。

●LT-5000-PW密码锁
韩式风格设计，外观精致大方，时尚典雅，采用先进的微波检查技术，即时卡片放在黑色钱包里也能读取，并杜绝红外检测易受外界光线影响的问题，读写卡距离远可达20~50mm。

●功能操作
密码、M1卡设置
1 / 3
●密码权限
●开门方式
●常开设置与取消
常开设置：密码或刷卡开门成功，不压把手，直接按斜舌6秒后，蜂鸣器“嘀~”长鸣，蓝指示灯亮，设置成功。

常开取消：输入密码或刷卡开门成功，就会取消常开设置。

●注意事项
2 / 3
①提示音/指示灯说明：每次操作成功时，蜂鸣器“嘀~”长鸣，蓝色指示灯闪烁一次；操作失败时，蜂
鸣器短鸣“嘀嘀”，红色指示灯闪烁一次后退出。

②用户编号：管理密码编号为00，用户密码编号01-99，M1卡编号00-99，编号具有独立性，不可
重复。

③密码构成：由6-12位数字组成,用户可以任意设置。

④常见设置：一般是按＊键启动键盘，也可按＊键快速退出，按＃键确认，操作过程中~10s
内未作出任何动作，系统自动退出，返回休眠状态。

⑤误操作：连续输入三次密码错误，系统自动锁住15分钟内不可操作，
⑥初始说明：
⑴管理员密码初始为：123456。

⑵软件初始：删除所有开门密码和M1卡信息，管理员密码保留
⑶硬件初始：清空锁内所有信息后按“＊”字键输入6—12位数字再按井字键即可为管理密码。

技术参数
3 / 3。

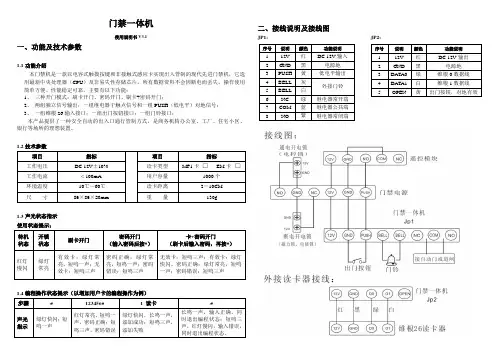

门禁一体机使用说明书V3.1一、功能及技术参数1.1功能介绍本门禁机是一款以电容式触摸按键和非接触式感应卡实现出入管制的现代先进门禁机，它选用最新中央处理器（CPU）及非易失性存储芯片，所有数据资料不会因断电而丢失，操作使用简单方便、性能稳定可靠，主要有以下功能：1、三种开门模式：刷卡开门、密码开门、刷卡+密码开门；2、两组独立信号输出：一组继电器干触点信号和一组PUSH（低电平）对地信号；3、一组维根26输入接口；一组出门按钮接口；一组门铃接口；本产品提供了一种安全自动的出入口通行管制方式，是商务机构办公室、工厂、住宅小区、银行等场所的理想装置。

1.2技术参数项目指标项目指标工作电压DC 12V±10% 读卡类型MF1卡□EM卡□工作电流< 100mA 用户容量1000个环境温度-10℃—60℃读卡距离2－10CM尺寸86×86×20mm 重量130g1.3声光状态指示使用状态提示：待机状态开锁状态刷卡开门密码开门（输入密码后按#）卡+密码开门（刷卡后输入密码，再按#）红灯慢闪绿灯常亮有效卡：绿灯常亮，短鸣一声；无效卡：短鸣三声密码正确：绿灯常亮，短鸣一声；密码错误：短鸣三声无效卡：短鸣三声；有效卡：绿灯快闪。

密码正确：绿灯常亮，短鸣一声；密码错误：短鸣三声1.4编程操作状态提示（以增加用户卡的编程操作为例）步骤# 123456# 1 读卡#声光指示绿灯快闪；短鸣一声红灯常亮，短鸣一声，密码正确；短鸣三声，密码错误绿灯快闪，长鸣一声，添加成功；短鸣三声，添加失败长鸣一声，输入正确，同时退出编程状态；短鸣三声，红灯慢闪，输入错误，同时退出编程状态。

二、接线说明及接线图JP1: JP2:序号说明颜色功能说明1 12V 红DC 12V输入2 GND 黑电源地3 PUSH 黄低电平输出4 BELL 灰外接门铃5 BELL 白6 NC 绿继电器常开端7 COM 蓝继电器公共端8 NO 紫继继电器常闭端序号说明颜色功能说明1 12V 红DC 12V输出2 GND 黑电源地3 DATA0 绿维根0数据线4 DATA1 白维根1数据线5 OPEN 黄出门按钮，对地有效三、用户编号说明本机默认的用户卡（个人开门密码）编号由4位数（如0001）组成，一张用户卡或一组开门密码占用一个编号，增加的第一张用户卡（个人开门密码）编号默认为0001，第2张0002依次往上加1，0003……，请按顺序记录好每张用户卡（个人开门密码）的编号，以便日后卡丢失后可以删除用户卡；说明:1如中间有删除单个用户时，该用户编号自动置空，不影响新增用户的编号（新增用户编号还是在最后增加的用户编号上加1，如：最后增加用户编号是0100，新增用户的编号就为0101）；2如执行删除全部用户操作后，用户编号从0001重新开始。

指纹密码门锁使用手册版本：V1.2本指纹密码门锁采用当前最先进的电容式触摸按键、半导体指纹传感器，性能稳定，功能强大，使用灵活方便。

指纹、密码全部由用户自己删除和配制，最大限度地减少安全漏洞。

本门锁适用于现代化办公室、写字楼，高级小区公寓、别墅等。

●主要功能特点：半导体指纹采集指纹分级管理触摸按键密码输入密码可自行修改，可设一个管理密码，16个开门密码密码支持乱码输入，最长可输入12位 门“假锁”报警4.8V低电压报警提示电池供电，可外接应急电源把手倒提可以反锁链条式机械钥匙国家B级防盗锁头，不易复制，安全性极高●主要技术指标：名称参数描述指纹读头半导体采集分辨率152x200像素(363DPI)验证时间<1.0秒@120指纹验证方式1:N指纹容量120枚供电6V（4节5# 碱性电池）工作电流200mA(电机电流)待机电流15uA拒真率(FRR) <0.1%识假率(FAR) <0.001%工作温度-40℃-85℃工作湿度20%-85%抗静电(ESD) >15KV一、 简介1、本门锁系统出厂初始化后的管理密码为12345678。

2、开门方式包含下述几种：1)管理密码：8位，开门密码的设置与删除，指纹的删除。

2)开门密码：4-6位，开门，最多16个3)管理指纹：开门及设置开门指纹，最多8枚，序号1-8。

4)主人区开门指纹：开门，64枚，序号9-72。

5)客人区开门指纹：开门，48枚，序号73-120。

6)机械匙：紧急开门、设置管理密码及管理指纹。

3、本门锁有两种工作模式A．单独使用密码或者指纹开门。

B．指纹和密码同时使用才可以开门。

注：1.本门锁出厂初始化后的开们模式为A模式，切换到B模式操作如下：输入8位管理密码按钥匙键后再按“6”键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀-滴”长响两声，切换到B模式成功。

2.在B模式下，按指纹启动键，输入管理指纹，指示灯蓝灯闪烁，触摸键盘背光灯亮，输入管理密码按钥匙键“嘀”一声蓝灯亮开门，按“6”号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀-”长响一声，切换到A模式成功。

触摸式密码感应卡门锁使用说明默认初始管理密码为：出厂时所有的管理卡和用户卡,遥控器已配好,可直接开门.一、增加遥控器输入8位管理密码后按钥匙键,再按2号键,蓝灯闪烁,此时按一下遥控器上的开锁按钮一下,蜂鸣器长鸣一声,等待10秒,增加成功.二、删除遥控器输入8位管理密码后按钥匙键,再按3号键,蓝灯闪烁,此时按一下遥控器上的开锁按钮一下,蜂鸣器长鸣一声,删除成功.三、改管理密码输入原8位管理密码后按钥匙键,再按1号键,蓝灯闪烁,此时输入新的8位密码后按钥匙键,影响器长鸣一声,再次输入新的密码后按钥匙键,蜂鸣器长鸣三声则管理密码修改成功.四、增加开门密码输入8位管理密码按钥匙键后,电机动作,再按8号键蜂鸣器长鸣一声,蓝灯中速闪烁,此时输入6位密码后,按钥匙键,再次输入刚输入的密码后按钥匙键蓝灯亮,蜂鸣器长鸣两声则开门密码设置成功.五、修改开门密码输入原6位开门密码后按钥匙键再按1号键,蜂鸣器长鸣一声,蓝灯中速闪烁,此时输入新的6位密码后按钥匙键,蜂鸣器长鸣两声,蓝灯快速闪烁,再次输入一次新密码后按钥匙键,蜂鸣器长鸣三声伴随着蓝灯闪烁则开门密码修改成功.六、删除开门密码1、删除单个开门密码输入8位管理密码后按钥匙键再按4号键蜂鸣器长鸣一声,蓝灯闪烁,输入要删除该密码的前一组开门密码,“嘀”一声长鸣,删除成功,如果要删除第一组开门密码,则在此状态下输入最后一组开门密码.若退出则按或C号键.2、删除所有开门密码输入8位管理密码后按钥匙键再按0号键,蜂鸣器长鸣一声,蓝灯快速闪烁后再按钥匙键确认,则蜂鸣器发出“滴、滴、滴”的三声长鸣,伴随着蓝灯闪烁,删除完成,即删除所有的开门密码.若退出则按或C号键.添加开门卡片用管理卡连续刷两次,蜂鸣器长鸣一声,蓝灯闪烁,此时刷一下需要配置的卡片,每添加成功一张,蜂鸣器会长鸣一声.删除开门卡片1、删除单个开门卡片用管理卡连续刷三次,蓝灯闪烁,此时把遗失卡的前一张开门卡片靠近感应区刷一次,“嘀”6声短鸣,表示该遗失卡已经被删除.如果是第一张开门卡遗失,则在此状态下读最后的一张开门卡.2、删除所有开门卡片用管理卡连续刷四次,蓝灯闪烁,蜂鸣器发出“嘀、嘀、嘀”的三声,即删除所有的开门卡片.若退出则按或C号键.七、特别提示注：连续5次输入错误密码,键盘将锁屏5分钟.最多可以配50个开门密码.200张卡片,10个遥控器.1、为了您的财产安全,我们在此特别提醒您门锁安装完成后请立即修改管理密码,妥善保管您的开门卡片,机械钥匙.2、为了提高安全性,本系统支持开门乱码的功能.比如：正确的密码为123456,可以在此密码的前、后任意添加数字密码最多不超过12位,如012“123456”7983、机械钥匙应急开锁,我们建议不要放在家里.4、当电压低于的时候执行任意一操作流程后都会提示报警蜂鸣器会发出嘀,嘀声,闪红灯,共闪叫10次.报警后门锁一般还可以正常开启,建议用户发现低电压报警一周内更换电池.八、门锁模式独立式：此模式下单独使用卡片或开门密码就可以开门.组合式：此模式下需要密码和卡片同时使用才可以开门.从独立式切换到组合式操作；输入8位管理密码按钥匙键,再按6键蜂鸣器长鸣6声,蓝灯闪烁,再按钥匙键确认,蜂鸣器“嘀“长响一声,切换成功.若退出则按号键；九、门锁初始化按5下初始化开关,清空所有卡片和密码,遥控器.初始化开关按钮在电池盒上,需装上电池才可使用.注：没初始化开关的密码锁,初始化需要用机械钥匙连续开五次门.。

智能卡门锁使用说明RF感应卡锁系列软件版本6.06附： 1 安装门锁须注意事项（12—13）2. 使用酒店智能门锁的基本常识3. 智能门锁出现的故障及排除方法第一章概要一、智能门锁简介RF感应卡系列门锁采用性能稳定、功能优越的智能卡作为开门钥匙，门锁微电脑智能控制，是一种安全可靠，高效节能，技术先进，操作灵活方便，便于管理的多功能智能型门锁。

适用范围广泛，可用于酒店、宾馆、机关部门、现代化办公室、写字楼、居民住宅等。

二、智能门锁主要特点感应卡系列智能门锁为独立型智能门锁，由智能卡、智能门锁、管理软件组成。

A．不需外接线路，不需计算机网络，安装使用简单方便。

B．门锁内微电脑可对各类智能卡进行智能化的识别与处理，完成相应的工作。

C．门锁微电脑能存贮最近117次门锁的开门记录，并可随时通过采集仪提取门锁内开门记录。

D．智能门锁锁芯采用国际上标准的五锁舌结构，安全可靠。

E．功耗低，静态电流可忽略不计。

由于采用了独特的低功耗技术，本系列智能门锁全部采用四节5号干电池供电方式，正常使用的情况下可连续工作一年以上。

F. 智能报警功能：当用户没有关好房门或有人蓄意将门锁的组合斜舌粘住，门锁会发出声、光警报，提醒用户关好房门。

G．智能门锁可以选择地设置为常开（通道）状态，便于会议、集会之用。

H．先进的系统后备方案：智能门锁可在系统软硬件无法发卡时，通过特定的功能卡创建临时宾客卡，以免造成客人的不便与管理的混乱。

I．应用范围广：可安装在门板厚度≥33 mm的木质门或金属门上。

三、智能门锁参数指标（见表-1）第二章安装说明一、智能门锁安装说明1、开挖锁槽：（1）在门适当高度上先开锁芯槽：在门侧中央处挖锁芯槽（见图-1 ）；挖好后，门内外以我方提供的开孔模板（见图-2、图-3 ）为样开孔，先在门的一边开一半（挖到锁芯槽处），再在另一面把孔开通，此操作可避免误差；说明：在门侧居中处，先挖24 mm X 160 mm，深110 mm的锁芯槽，挖好后，同样在门侧，以锁芯槽中心为轴对称，挖一个30 mm X 206 mm，深6 mm的浅槽。

BARCDHLD2-(M/F/A/E25/R125/RMC/V/D/G/S/LCD)Medical Facility ResponsibilityPreventive maintenance checks must be performed regularly to maintain the quality and performance of this product. Any parts that may be broken, missing, worn, distorted or contaminated in any way should not be used and all affected parts should be replaced immediately. Should the necessity of any repair be suspected; please contact your local Amico distributor.WARNING: It is the responsibility of the end user to ensure all aspects of installation are covered.Installation Tool Installation Reference2BARCDHLD2-(M/F/A/E25/R125/RMC/V/D/G/S/LCD)Amico Accessories Inc. | 85 Fulton Way, Richmond Hill, ON L4B 2N4, Canada | TollFreeTel:1.877.264.2697|Tel:905.763.7778|Fax:905.763.8587|Email:**************************MaintenanceIt is recommended that once every three (3) months, all locks, bolts, and screws are visually inspected for signs of product wear and tear or damage. Check the product for looseness in the mount or orientation, and ensure the adapter is secured to the rail or wall channel system. Ensure the two (2) set screws on the channel and (2) thumb screws are fastened to the tightest possible position and ensure device is secure.WarrantyDuring the term of warranty: Within the first twelve (12) months from the date of shipment, Amico Accessories will repair or replace any part which is proven to be defective at no cost. After the twelve (12) month period, Amico Accessories will send the parts to the customer free of charge, however shipping and installation will be borne by the customer.The warranty is valid only when the product has been properly installed according to Amico Accessories specifications, used in a normal manner, and serviced according to factory recommendations. It does not cover failures due to damage which occur in shipments or failures which resulted from accidents, misuse, abuse, neglect, mishandling, alteration, misapplication or damage that may be attributable to Force Majeure.AMICO ACCESSORIES DOES NOT HONOR VERBAL STATEMENTS CONCERNING THE WARRANTY.The distributor and/or dealer are not sanctioned to create verbal warranties about the product described in this agreement. Any statements will not be honored or be made part of the agreement of sale. This document is the final complete and exclusive terms of the agreement.THIS WARRANTY IS INCLUSIVE AND REPLACES ALL OTHER WARRANTIES.Amico Accessories shall not, under any circumstances be liable for incidental or consequential damages including, but not limited to, profit, loss of sales or injuries to person(s) or property.Correction of non-compliance as noted above will result in completion of all liabilities of Amico Accessories whether based on agreement, neglect or changed materials, designs or specifications without notice.AllclaimsforwarrantymustfirstbeapprovedbyAmicoAccessoriesCustomerServiceDepartment:(******************************************).A valid Return Goods Authorization number must be obtained from Amico Accessories prior to commencement of any warranty claim.AA-QG-BARCODE-DOCK-MOUNT 10.01.2020。

智能门锁使用说明书RF感应卡锁系列软件版本V9.0附： 1 安装门锁须注意事项（10-11页）2. 使用酒店智能门锁的基本常识第一章一、智能门锁简介本公司智能卡系列门锁采用性能稳定、功能优越的智能卡作为开门钥匙，门锁微电脑智能控制，是一种安全可靠，高效节能，技术先进，操作灵活方便，便于管理的多功能智能型门锁。

适用范围广泛，可用于酒店、宾馆、机关部门、现代化办公室、写字楼、居民住宅等。

二、智能门锁主要特点感应卡系列智能门锁为独立型智能门锁，由智能卡、智能门锁、制卡机、管理软件组成。

A．不需外接线路，不需计算机网络，安装使用简单方便。

B．门锁内微电脑可对各类智能卡进行智能化的识别与处理，完成相应的工作。

C．门锁微电脑能存贮最近880次门锁的开门记录，并可随时通过采集仪提取门锁内开门记录。

D．智能门锁锁芯采用国际上标准的五锁舌结构，安全可靠。

E．功耗低，静态电流可忽略不计。

由于采用了独特的低功耗技术，本系列智能门锁全部采用四节5号干电池供电方式，正常使用的情况下可连续工作一年以上。

F. 警报，提醒用户关好房门。

G．智能门锁可以选择地设置为常开（通道）状态，便于会议、集会之用。

H．先进的系统后备方案：智能门锁可在系统软硬件无法发卡时，通过特定的功能卡创建临时宾客卡，以免造成客人的不便与管理的混乱。

I．应用范围广：可安装在门板厚度≥35mm的木质门或金属门上。

三、智能门锁参数指标（见表-1）门锁类型感应卡智能门锁指标电源供给DC4.5V-6.5V，4节1.5V AA碱性电池；静态电流约8--12微安；动态电流约120毫安；存储温度-20~+85℃；存储湿度10~98% RH ；工作温度0~+80℃；工作湿度15~95% RH ；卡接近检测方法射频脉冲反射式接近检测；红外脉冲发射频率4赫兹；感应工作频率100 K-150 K赫兹；正常为125K开门方式用开门卡插（碰）卡一次，发出“嘀”一声，绿灯亮，转动把手即可开门；开门时间转动把手后门锁会自动上锁，若插（碰）卡后不开门，5秒钟内门锁自动上锁；欠压提示当工作电压低于4.8伏，开门时红灯亮，蜂鸣器报警，此时还可以靠开门250次；第二章安装说明一、智能门锁安装说明1、开挖锁槽：（1）在门适当高度上先开锁芯槽：在门侧中央处挖锁芯槽（见图-1 ）；挖好后，门内外以我方提供的开孔模板（见图-2、图-3 ）为样开孔，先在门的一边开一半（挖到锁芯槽处），再在另一面把孔开通，此操作可避免误差；说明：在门侧居中处，先挖24 mm X 160 mm，深110 mm的锁芯槽，挖好后，同样在门侧，以锁芯槽中心为轴对称，挖一个30 mm X 206 mm，深6 mm的浅槽。

门禁一体机使用说明书V3.1一、功能及技术参数1.1功能介绍本门禁机是一款以电容式触摸按键和非接触式感应卡实现出入管制的现代先进门禁机，它选用最新中央处理器（CPU）及非易失性存储芯片，所有数据资料不会因断电而丢失，操作使用简单方便、性能稳定可靠，主要有以下功能：1、三种开门模式：刷卡开门、密码开门、刷卡+密码开门；2、两组独立信号输出：一组继电器干触点信号和一组PUSH（低电平）对地信号；3、一组维根26输入接口；一组出门按钮接口；一组门铃接口；本产品提供了一种安全自动的出入口通行管制方式，是商务机构办公室、工厂、住宅小区、银行等场所的理想装置。

1.2技术参数项目指标项目指标工作电压DC 12V±10% 读卡类型MF1卡□EM卡□工作电流< 100mA 用户容量1000个环境温度-10℃—60℃读卡距离2－10CM尺寸86×86×20mm 重量130g1.3声光状态指示使用状态提示：待机状态开锁状态刷卡开门密码开门（输入密码后按#）卡+密码开门（刷卡后输入密码，再按#）红灯慢闪绿灯常亮有效卡：绿灯常亮，短鸣一声；无效卡：短鸣三声密码正确：绿灯常亮，短鸣一声；密码错误：短鸣三声无效卡：短鸣三声；有效卡：绿灯快闪。

密码正确：绿灯常亮，短鸣一声；密码错误：短鸣三声1.4编程操作状态提示（以增加用户卡的编程操作为例）步骤# 123456# 1 读卡#声光指示绿灯快闪；短鸣一声红灯常亮，短鸣一声，密码正确；短鸣三声，密码错误绿灯快闪，长鸣一声，添加成功；短鸣三声，添加失败长鸣一声，输入正确，同时退出编程状态；短鸣三声，红灯慢闪，输入错误，同时退出编程状态。

二、接线说明及接线图JP1: JP2:序号说明颜色功能说明1 12V 红DC 12V输入2 GND 黑电源地3 PUSH 黄低电平输出4 BELL 灰外接门铃5 BELL 白6 NC 绿继电器常开端7 COM 蓝继电器公共端8 NO 紫继继电器常闭端序号说明颜色功能说明1 12V 红DC 12V输出2 GND 黑电源地3 DATA0 绿维根0数据线4 DATA1 白维根1数据线5 OPEN 黄出门按钮，对地有效三、用户编号说明本机默认的用户卡（个人开门密码）编号由4位数（如0001）组成，一张用户卡或一组开门密码占用一个编号，增加的第一张用户卡（个人开门密码）编号默认为0001，第2张0002依次往上加1，0003……，请按顺序记录好每张用户卡（个人开门密码）的编号，以便日后卡丢失后可以删除用户卡；说明:1如中间有删除单个用户时，该用户编号自动置空，不影响新增用户的编号（新增用户编号还是在最后增加的用户编号上加1，如：最后增加用户编号是0100，新增用户的编号就为0101）；2如执行删除全部用户操作后，用户编号从0001重新开始。

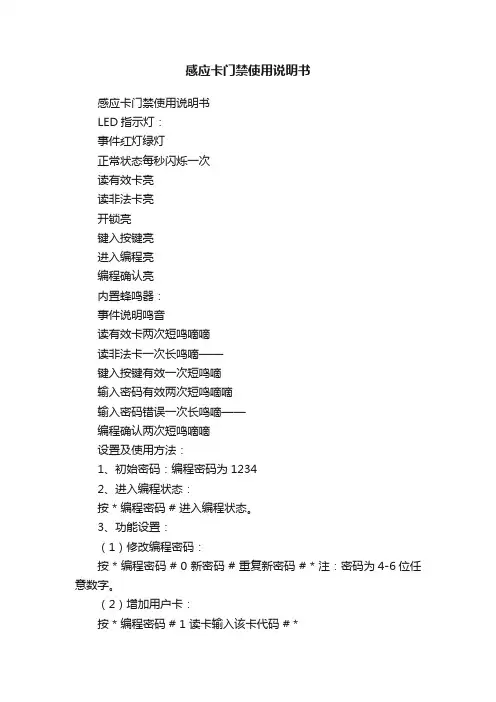

感应卡门禁使用说明书
LED指示灯：
内置蜂鸣器：
设置及使用方法：
1、初始密码：编程密码为1234
2
按进入编程状态。

3
（
按
（2
按
如需连续增加卡，则在输完三位数的代码后不必按直接读第二张卡。

（3
A、按
B、按
C、按
（4
按读有效卡开门
按读卡加密码开门
按读卡或密码开门
（5
按
（6
按
注：以上设置在最后按之前按下一个键时的间隔不能超过十秒
5、使用方法：
（1）正常工作状态读一张有效卡即可开门；
（2）正常工作状态读输入公共开门密码+#即可开门；
（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。
