案例3 汽油机电控点火系统的故障诊断与检修案例

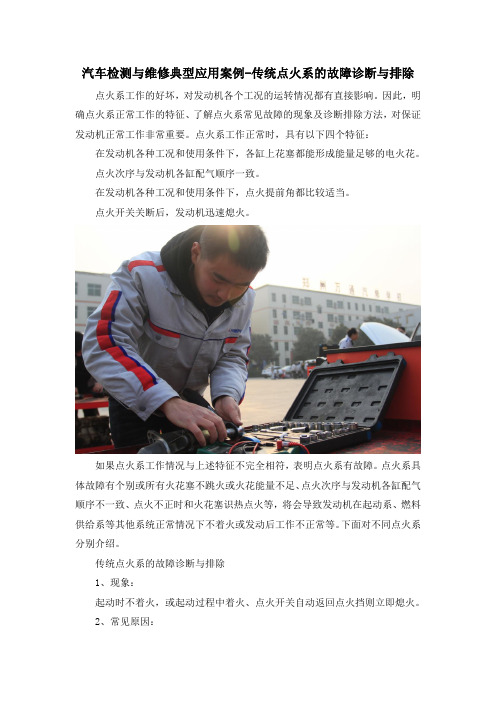

汽车检测与维修典型应用案例-传统点火系的故障诊断与排除点火系工作的好坏，对发动机各个工况的运转情况都有直接影响。

因此，明确点火系正常工作的特征、了解点火系常见故障的现象及诊断排除方法，对保证发动机正常工作非常重要。

点火系工作正常时，具有以下四个特征：在发动机各种工况和使用条件下，各缸上花塞都能形成能量足够的电火花。

点火次序与发动机各缸配气顺序一致。

在发动机各种工况和使用条件下，点火提前角都比较适当。

点火开关关断后，发动机迅速熄火。

如果点火系工作情况与上述特征不完全相符，表明点火系有故障。

点火系具体故障有个别或所有火花塞不跳火或火花能量不足、点火次序与发动机各缸配气顺序不一致、点火不正时和火花塞识热点火等，将会导致发动机在起动系、燃料供给系等其他系统正常情况下不着火或发动后工作不正常等。

下面对不同点火系分别介绍。

传统点火系的故障诊断与排除1、现象：起动时不着火，或起动过程中着火、点火开关自动返回点火挡则立即熄火。

2、常见原因：低压电路故障，如：点火线圈初级绕组断路、附加电阻断路、导路、分电器触点不能闭合等造成初级电路断路。

导线搭铁、分电器触点搭铁、电容器击穿等造成低压电路搭铁。

分电器触点间隙太小或接触不良、电容器漏电等造成初级电流变化率低等。

高压电路故障，如：点火线圈次级绕组断路、高压线断路或脱落、火花塞间隙过大等造成次级电压不能击穿火花塞间隙。

点火线圈老化、火花塞积炭、污损或间隙太小等造成火花塞火花太弱。

点火次序与发动机配气顺序不一致或点火正时不当等。

3、诊断：如果起动过程中着火，但点火开关自动返回点火挡后立即熄火，表明点火开关与点火线圈初级绕组之间出现断路故障，如点火线圈附加电阻断路、点火开关和附加电阻之间的导线断路或点火开关点火挡故障等。

可用万用表或直流试灯进一步检查。

如果起动时不着火，应先根据中央高压线的跳火情况判断故障在高压电路还是低压电路或点火线圈。

方法是打开发动机罩，拔出分电器中央高压线，使其距离气缸体4～6mm，接通点火开关，转动曲轴，察看中央高压线和缸体之间的跳火情况。

汽油机电控系统故障诊断与维修课程：汽车故障诊断与维修技术姓名：***学号：************班级：车辆2133班老师：***一、概述二、汽油机电控系统的组成三、故障与维修1高压不火2汽油压力过低或过高3混合气体的过稀或过浓4发动机不能启动5发动机动力不足6发动机耗油量大7怠速过高8发动机进气管回火9发动机排气管放炮10发动机冷启动困难四、参考文献一、概述电喷发动机最大特点之一就是具有良好的动力性能、提速时间短，如果出现加速时反映迟滞、加速不良、怠速运转发动机不平稳等故障现象，说明电控系统出现了故障。

故障诊断1)故障信息确认向客户询问故障发生情况，如：故障发生的时间、地点、路况、天气情况、故障发生的频率等等，必要时维修技师可以通过路面来确定了解故障信息。

2)故障检测与采集先用直观的视觉、嗅觉、听觉来检查外在的一些可能发生的故障原因，如：相关线路是否有破损，插件是否有脱落，搭铁线是否有锈失等;如果有这些故障，那么要把这些直观的故障进行记录，进行检修前诊断数据与检修后诊断数据的比较，把这些故障信息采集以便下步再用这些故障信息分析故障深层原因，然后对各系统进行检查，如：进排气系统，点火系统、燃油系统等进行逐一排查，如：检查火花塞间隙是否正常，燃油压力是否正常等等，这些均可以直观的进行分析。

3)故障诊断测试用故障诊断仪进行检查，读取故障代码，如果存在故障码，要按故障代码所示的故障可能发生的原因进行逐步分析排查，对发动机进行数据流检测，对发动机怠速数据流情况，加速数据流情况等各种工况下的数据参照维修手册进行分析。

二、汽油机电控系统的组成发动机电控系统主要包括电控燃油喷射系统、电控点火系统和其他辅助控制系统。

分别有以下作用：1、燃油喷射控制-------电控燃油喷射系统(EFI) 在电控燃油喷射系统中，喷油量控制是最基本的也是最重要的控制内容，电子控制单元(ECU)主要根据进气量确定基本的喷油量，再根据其他传感器(如冷却液温度传感器、节气门位置传感器等)信号对喷油量进行修正，使发动机在各种运行工况下均能获得最佳浓度的混合气，从而提高发动机的动力性、经济性和排放性。

汽车点火系统维修案例汽车点火系统维修案例案例101一辆上海桑塔纳普通型轿车，装用JV 型发动机，随着天气变冷，冷启动越来越闲难，但启动运转升温后，发动机工作正常。

02拔下高压分缸线距气缸体5-7min 试火，火花较弱，呈红黄色。

而正常情况下试火，火花强烈，呈蓝色。

根据经验，故障大多发生在点火线圈上，用万用表检测点火线圈的一次绕组、二次绕组的电阻值，发现二次绕组的电阻值达8kΩ，远大于2.4-3.5kΩ的标准值。

更换点火线圈试车，故障排除。

03故障分析发动机冷启动时混合气浓，气缸内温度低，要求有较高的高压电来击穿火花塞的电极间隙才能顺利启动。

而发动机升温后，混合气也由浓变稀，对火花塞电极的击穿电压要求较低。

这就是发动机冷启动难，但发动机升温后工作正常的根本原因。

汽车点火系统维修案例案例201奥迪轿车发动机不能启动。

02当发动机因点火系统故障不能启动时，故障可能出在低压电路，也可能出在高压电路，可采用高压导线对机体试火的方法进行诊断。

具体诊断步骤：打开点火开关，观察交流发电机充电指示灯及其他警告灯，灯亮；关闭点火开关，从分电器盖上拔下中央高压线，使其端部距缸体5~7mm，然后接通点火开关，启动发动机，中央高压线端无火花，说明点火系统有故障。

检查各连接导线及线束插头，均正常。

将万用表置于直流电压挡，红表笔接点火线圈“一”（绿色）接线柱，黑表笔接地。

接通点火开关，启动发动机，表针始终指向12V 左右不动，即一次电路不能正常通断，说明霍尔信号发生器或点火控制器可能有故障。

为进一步判别出故障部位，在实际工作中常用旁路信号发生器法进行检查。

其方法是断开点火开关，拔下分电器盖上的中央高压线，使其端部距缸体5~7mm。

拔出分电器信号发生器线束插接器与点火控制器相连的插头，用一跨接线，一端接在信号线插头上，另一端断续瞬间接地。

接通点火开关，中央高压线跳火，说明故障可能在霍尔传感器。

进一步确定：先断开点火开关，将中央高压线从分电器接线柱上拔下，并将其接地。

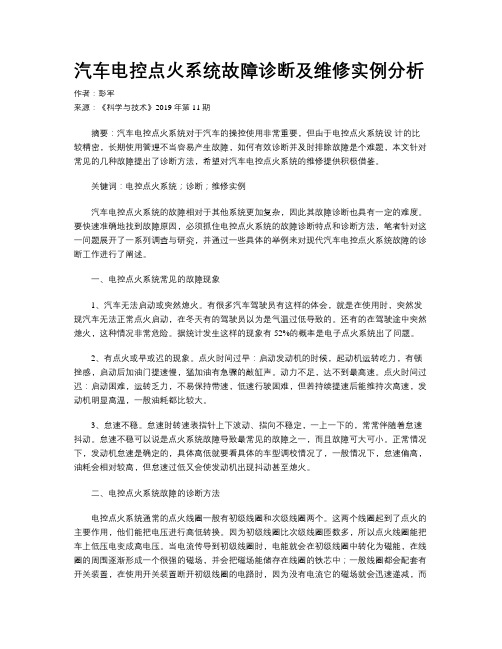

汽车电控点火系统故障诊断及维修实例分析作者：彭军来源：《科学与技术》2019年第11期摘要：汽车电控点火系统对于汽车的操控使用非常重要，但由于电控点火系统设计的比较精密，长期使用管理不当容易产生故障，如何有效诊断并及时排除故障是个难题，本文针对常见的几种故障提出了诊断方法，希望对汽车电控点火系统的维修提供积极借鉴。

关键词：电控点火系统；诊断；维修实例汽车电控点火系统的故障相对于其他系统更加复杂，因此其故障诊断也具有一定的难度。

要快速准确地找到故障原因，必须抓住电控点火系统的故障诊断特点和诊断方法，笔者针对这一问题展开了一系列调查与研究，并通过一些具体的举例来对现代汽车电控点火系统故障的诊断工作进行了阐述。

一、电控点火系统常见的故障现象1、汽车无法启动或突然熄火。

有很多汽车驾驶员有这样的体会，就是在使用时，突然发现汽车无法正常点火启动，在冬天有的驾驶员以为是气温过低导致的。

还有的在驾驶途中突然熄火，这种情况非常危险。

据统计发生这样的现象有52%的概率是电子点火系统出了问题。

2、有点火或早或迟的现象。

点火时间过早：启动发动机的时候，起动机运转吃力，有顿挫感，启动后加油门提速慢，猛加油有急骤的敲缸声。

动力不足，达不到最高速。

点火时间过迟：启动困难，运转乏力，不易保持带速，低速行驶困难，但若持续提速后能维持次高速，发动机明显高温，一般油耗都比较大。

3、怠速不稳。

怠速时转速表指针上下波动、指向不稳定，一上一下的，常常伴随着怠速抖动。

怠速不稳可以说是点火系统故障导致最常见的故障之一，而且故障可大可小。

正常情况下，发动机怠速是确定的，具体高低就要看具体的车型调校情况了，一般情况下，怠速偏高，油耗会相对较高，但怠速过低又会使发动机出现抖动甚至熄火。

二、电控点火系统故障的诊断方法电控点火系统通常的点火线圈一般有初级线圈和次级线圈两个。

这两个线圈起到了点火的主要作用，他们能把电压进行高低转换。

因为初级线圈比次级线圈匝数多，所以点火线圈能把车上低压电变成高电压。

学习任务七汽油机电控点火系统检修业精于勤，荒于嬉，行成于思，毁于随。

目录一、汽油机电控点火系统检修概述二、汽油机电控点火系统主要部件检修教学目标知识目标•会诊断汽油机电控点火系统高压无火故障，并分析故障原因；•能确定合适的诊断程序。

能力目标•会运用检测和诊断设备获取汽油机电控点火系统数据信息，判断高压无火故障；•能够参阅维修手册，制订汽油机电控点火系统高压无火故障的维修作业。

某辆行驶里程为5万千米的轿车，起动机正常运转，发动机无法起动，检查发动机无高压火。

请你完成汽油机电控点火系统的检修。

知识准备情境引入要解决故障必须掌握汽油机电控点火系统检修知识。

一、汽油机电控点火系统检修概述1.汽油机电控点火系统检修注意事项（1）在发动机起动和运转时，不要用手触摸点火线圈和高压导线等，以免被高压电电击。

（2）在高压试火时，应用绝缘橡胶夹夹住高压线，不要直接用手接触高压导线，否则易造成电击。

（3）用逐缸断火法来检验各缸的工作情况时，应先将断火缸高压线端搭铁，即用短路法而不是用开路法断火，否则会产生次级高电压而烧坏电路。

（4）点火正时对发动机工作正常与否影响很大，因此，发动机工作不良或发动机拆修后，不要忽视对点火正时的检查。

（5）当采用蓄电池模拟点火信号检查电子点火器时，测量动作要快，蓄电池连接的持续时间一般不要超过5s。

（6）拆卸或安装的电路部件之前，应先关闭点火开关或拆下蓄电池的负极塔铁线。

（7）在车上进行电焊作业时，应先拆去蓄电池的搭铁线和电子控单元的连接器。

（8）使用快速充电设备对蓄电池充电时，必须从汽车上拆下蓄电池上的“+”“-”接线柱电缆。

（9）清洗发动机时，必须关闭点火开关。

2.汽油机电控点火系统故障特征（1）点火系统高压无火故障特征①接通点火开关，起动机能带动发动机曲轴运转，点火系统无高压火。

②低压电路故障原因a.曲轴位置传感器连接电路断路或短路；b.曲轴位置传感器工作性能不良；c.点火控制模块性能失效或连接线束松脱、断路或短路；d.点火线圈的初级绕组断路。
