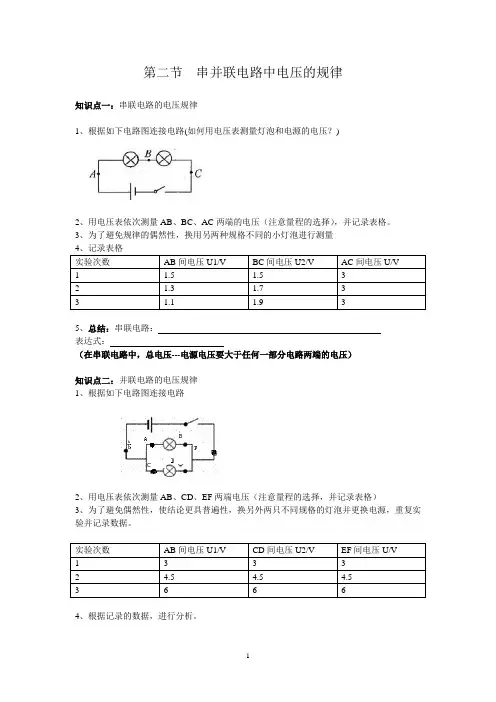

第二节串并联电路中电压的规律知识点一：串联电路的电压规律1、根据如下电路图连接电路(如何用电压表测量灯泡和电源的电压？)2、用电压表依次测量AB、BC、AC两端的电压（注意量程的选择），并记录表格。

3、为了避免规律的偶然性，换用另两种规格不同的小灯泡进行测量实验次数AB间电压U1/V BC间电压U2/V AC间电压U/V1 1.5 1.5 32 1.3 1.7 33 1.1 1.9 35、总结：串联电路：表达式：（在串联电路中，总电压---电源电压要大于任何一部分电路两端的电压）知识点二：并联电路的电压规律1、根据如下电路图连接电路2、用电压表依次测量AB、CD、EF两端电压（注意量程的选择，并记录表格）3、为了避免偶然性，使结论更具普遍性，换另外两只不同规格的灯泡并更换电源，重复实验并记录数据。

实验次数AB间电压U1/V CD间电压U2/V EF间电压U/V1 3 3 32 4.5 4.5 4.53 6 6 64、根据记录的数据，进行分析。

5、总结：并联电路：表达式：随堂练习：1、学生喜爱的便携式单放机通常需要的电压为6v，它需要节干电池联使用，对人体安全的电压不高于V，我国家庭电路的电压为V．2、如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为V ，灯L1 两端的电压为V ，灯L2两端的电压为V．3、如图4所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．4、如图15所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图15图45、如图所示，电源电压保持不变，当开关1S 闭合，2S 断开时，电压表的示数为3V ；当1S 断开，2S 闭合时，电压表的示数为5V ，则灯1L 两端的电压为 V ，灯2L 两端的电压为 V ，电源电压为 V.6、在下图所示的电路中，电源是由3节干电池串联而成的，则当S 闭合后电压表V 的示数为 V ，电压表 V 1的示数为 V ，电压表 V 2的示数为 V.7、如图所示，已知电源电压为10 V ，且当开关闭合后，电压表V 1的示数是7 V ，电压表V 2的示数是8 V ，则灯1L ，2L ，3L 两端电压的分别（ ） A ．2 V ，5 V ，3 V B ．1 V ，6 V ，2 V C ．5 V ，2 V ，3 V D ．3 V ，2 V ，5 V8、小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（ ）A 、只能各自独立工作，而不能同时工作B 、只能同时工作，而不能各自独立工作C 、工作时通过的电流一定相等D 、工作时两端的电压一定相等9、如图所示的电路中，闭合开关S 后，灯1L 和2L 都不亮，但电压表有示数，其故障原因可能是（ ）A 、灯1L 断路B 、灯1L 短路C 、灯2L 断路D 、灯2L 短路10、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压并不相等，则由此可判断出两盏电灯的连接方式是（ ）A ．一定是串联B ．一定是并联C ．串并联都有可能D ．无法判断11、在图所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）A BC D12、如图所示的电路中,当S 1闭合、S 2断开时,电压表示数为2.5V ；当S 1断开,S 2闭合时,电压表示数为6V,则灯L 1两端的电压为 V,灯L 2两端的电压为 V,电源电压为 V.13、如图所示,闭合开关S 后,电压表V 1、V 2示数分别是6V 和2V,则此时灯L 2两端的电压为（ ）A 、8VB 、4VC 、6VD 、2V14、若将20只完全相同的小灯泡串联接在220 V 的电路中，则每只小灯泡两端的电压为 V ，若将这20只完全相同的小灯泡并联在电压为110 V 的电路中，则每只小灯泡两端的电压为 V 。

串并联电路中电压的规律实验报告实验目的：通过实验研究串并联电路中电压的规律。

实验仪器：电源、电压表、电阻器、导线等。

实验原理：1. 串联电路：在串联电路中，多个电阻元件依次连接在一起，电流经过每个电阻元件时都是相同的，而电压则分别降落在每个电阻元件上，总电压等于各个电压之和。

2. 并联电路：在并联电路中，多个电阻元件分别连接在电源的两个节点上，其并联的节点上电压相同，而电流则分别通过每个电阻元件，总电流等于各个电流之和。

实验步骤：1. 搭建串联电路：将电源的正极与一个电阻连接，再将这个电阻的另一端与第二个电阻连接，依次将所有电阻都连接起来，最后将电源的负极与最后一个电阻连接。

电阻的值可以选择不同的数值。

2. 将电压表连接在串联电路中，测量在不同的电阻上的电压值，并记录。

3. 搭建并联电路：将电源的正极分别与多个电阻的一端连接，再将这些电阻的另一端连接在一起，最后将电源的负极连接在这些电阻连接处。

电阻的值可以选择不同的数值。

4. 将电压表连接在并联电路中，测量在不同的电阻上的电压值，并记录。

实验数据：1. 串联电路中电压的测量结果：电阻1上的电压：V1 = 2V电阻2上的电压：V2 = 3V电阻3上的电压：V3 = 4V总电压：Vtotal = V1 + V2 + V3 = 2V + 3V + 4V = 9V2. 并联电路中电压的测量结果：电压测量结果与电阻的具体数值和连接方式有关，根据实验条件进行测量并记录。

实验结论：1. 在串联电路中，电压之和等于总电压。

即Vtotal = V1 + V2+ V3 + ... + Vn，其中V1、V2、V3...为各个电压值。

2. 在并联电路中，每个电阻的电压都相等，总电压等于任一电阻上的电压。

即Vtotal = V1 = V2 = V3 = ... = Vn。

3. 串联电路中，电阻越多，总电压会有所增加；而并联电路中，电阻越多，总电压会有所减小。

4. 串联电路中，电流经过每个电阻元件时都是相同的；并联电路中，电流分别通过每个电阻元件，总电流等于各个电流之和。

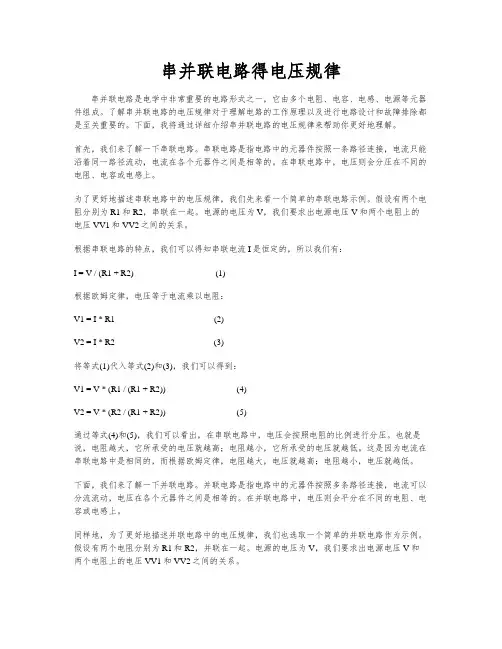

串并联电路得电压规律串并联电路是电学中非常重要的电路形式之一，它由多个电阻、电容、电感、电源等元器件组成。

了解串并联电路的电压规律对于理解电路的工作原理以及进行电路设计和故障排除都是至关重要的。

下面，我将通过详细介绍串并联电路的电压规律来帮助你更好地理解。

首先，我们来了解一下串联电路。

串联电路是指电路中的元器件按照一条路径连接，电流只能沿着同一路径流动，电流在各个元器件之间是相等的。

在串联电路中，电压则会分压在不同的电阻、电容或电感上。

为了更好地描述串联电路中的电压规律，我们先来看一个简单的串联电路示例。

假设有两个电阻分别为R1和R2，串联在一起。

电源的电压为V，我们要求出电源电压V和两个电阻上的电压VV1和VV2之间的关系。

根据串联电路的特点，我们可以得知串联电流I是恒定的，所以我们有：I = V / (R1 + R2) (1)根据欧姆定律，电压等于电流乘以电阻：V1 = I * R1 (2)V2 = I * R2 (3)将等式(1)代入等式(2)和(3)，我们可以得到：V1 = V * (R1 / (R1 + R2)) (4)V2 = V * (R2 / (R1 + R2)) (5)通过等式(4)和(5)，我们可以看出，在串联电路中，电压会按照电阻的比例进行分压。

也就是说，电阻越大，它所承受的电压就越高；电阻越小，它所承受的电压就越低。

这是因为电流在串联电路中是相同的，而根据欧姆定律，电阻越大，电压就越高；电阻越小，电压就越低。

下面，我们来了解一下并联电路。

并联电路是指电路中的元器件按照多条路径连接，电流可以分流流动，电压在各个元器件之间是相等的。

在并联电路中，电压则会平分在不同的电阻、电容或电感上。

同样地，为了更好地描述并联电路中的电压规律，我们也选取一个简单的并联电路作为示例。

假设有两个电阻分别为R1和R2，并联在一起。

电源的电压为V，我们要求出电源电压V和两个电阻上的电压VV1和VV2之间的关系。

电路中的串联和并联规律电路是由电子元件组成的系统，其中串联和并联是电路中常见的连接方式。

串联表示将电子元件一个接一个地连接在一起，而并联则表示将电子元件并排连接在一起。

在电路中，串联和并联不仅能够实现不同的电路功能，还有一些规律和特点。

一、串联规律串联连接是指将电子元件依次连接在一起，电流只有一个路径可以通过。

在串联连接中，电流大小相等，而电压会分配给序列中的每个元件。

1. 电流相等：根据基尔霍夫第一定律（电流守恒定律），在串联电路中，电流只有一个路径可以通过，因此整个电路中的电流是相等的。

2. 电压分配：按照欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

在串联电路中，电压会根据电阻大小在电子元件之间进行分配，较大的电阻会分配到较大的电压，而较小的电阻会分配到较小的电压。

二、并联规律并联连接是指将电子元件并排连接在一起，电流分别从每个路径通过。

在并联连接中，电压相等，而电流会分配给并联中的每个元件。

1. 电压相等：在并联电路中，所有并联的元件之间的电压是相等的，因为它们连接在相同的节点上。

2. 电流分配：根据基尔霍夫第一定律，电流在节点处守恒，所以在并联电路中，总的电流等于每个路径中的电流之和。

较小的电阻上会有较大的电流通过，而较大的电阻上会有较小的电流通过。

并联电路中的电阻越大，电流越小。

串联和并联的区别和应用串联连接和并联连接在电路中有不同的应用。

1. 串联连接：串联电路可以用于实现电阻、电容和电感器件的等效值叠加。

例如，在一个串联电路中使用两个电阻，它们的阻值分别为R1和R2，那么它们的等效电阻（RT）可以通过RT = R1 + R2计算得出。

2. 并联连接：并联电路可以用于实现电源的并联和电阻的并联。

当电子元件并联连接时，它们可以共享电源的电压，这在需要提供更大电流的情况下很有用。

此外，当电阻并联时，它们的等效电阻（RT）可以通过RT = 1/(1/R1 + 1/R2)计算得出。

结论串联连接和并联连接是电路中常见的连接方式。

探究串并联电路中电压的规律一、知识回顾1、串联电路电压规律串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2+ …… +Un2、并联电路电压规律并联电路中各支路两端的电压都相等：U1=U2=……=Un=U二、典型例题例1：在探究串、并联电路规律的实验里，王海小组同学进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图l所示）．②分三次接人电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图2所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．表一表二请你评估：（1）表一的测量结果有一个是错误的，错误的是_ac______，判断的依据是因为__串联电路电压等于各用电器之和________；（2）表二的测量结果是否可能？谈谈你的观点．（3）你认为王海小组同学用两个相同的小灯泡做这个探究实验科学吗？如果是你做，你还会怎样设计实验呢？分析：（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）并联电路中干路电流等于各支路的电流之和．（3）应选用不同的灯泡做几次实验，是为了让结果具有普遍性．解答：（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC 跟U AB与U AC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC跟U AB与U AC之和相差太大．故答案为：U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．（3）该同学用两个相同的小灯泡做这个探究实验，实验数据带有特别性，结论会有一定偶然性，不能具有普遍性；因此应选用不同的灯泡多做几次实验．———————————————————————————————————————————————————————例2:某同学在探究串联电路电流和电压特点，实验电路如图．（1）在图中用笔画线做导线，将电压表接入电路，使其测L1两端的电压；（2）电路连接完毕、闭合开关后发现，两灯均不亮，电压表有读数，电流表没有读数，则可能故障是：__________；若电压表指针出现图示情况，则下一步应进行的操作是__________.（3）排除故障后，继续实验，再用电压表测灯L2两端电压，此时电压表需不需要用大量程试触：________，你的理由是_____________________________________________________。

知识要点梳理知识点1 串联电路中电压的规律规律：在串联电路中，电路中总电压等于各段电路电压之和。

公式表达为：n U U U U U ++++= 321总【说明】（1）物理规律具有普遍性，在实验时，需要更换的负载，即用不同规格两盏灯将L 1 、L 2更换，重做实验，进行多次测量。

（2）实验前设计好数据表格，这也是研究定量实验时必须要做的准备工作。

知识点2 并联电路中电压的规律规律：在并联电路中，电路中总电压等于各支路电压。

公式表达为：n U U U U U ===== 321总【注意】几个并联的用电器，其两端都相等；但两端电压相等的用电器，可能是并联，也可能是串联。

例如，两个完全相同的用电器串联，它们两端的电压也相等。

知识点3 用电压表检测电路中的正故障（1）电压表无示数，则说明电压表没有电流通过，可能是原因是：①断路：电压表的接线柱接触不良；被测电路以外有断路，电压表没能与电源（提供电压的装置）连通；②被测电路短路（或测的是导线两端电压）。

（2）电压表有示数，则说明电压表有电流通过，或者说电压表与电源是相通的。

如果出现断路，则断路处一定在电压表所测的电路部分，且此种情况下电压表示数接近电源电压值。

例题讲解典题精析一如图所示的电路中，当S 1闭合、S 2断开时，电压表示数为2.5V ；当S 1断开、S 2闭合时，电压表示数为6V 。

则灯L 1两端电压为 V ，灯L 2两端电压为 V ，电源电压为 V 。

【思路导析】当S 1闭合、S 2断开时，灯L 1和L 2串联，电压表测的是L 1两端的电压，即L 1两端电压为2.5 V ；当当S 1断开、S 2闭合时，灯L 1和L 2还是串联，电压表测的是L 1和L 2串联后的总电压，即电压表示数为6V ，灯L 2两端电压为U 2=U －U 1=6V －2.5 V =3.5 V 。

答案：2.5 V 3.5 V 6V变式训练一在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L 2两端电压，连接电路如图甲所示，图中有一根导线连错了，请你在连错的导线上划“×”，并用笔画线代替导线将电路连接正确。

串并联电路中电压的规律
串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2+······
并联电路中总电压等于各支路两端的电压，即U=U1=U2=······
1、在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为( )
2、如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是( )
3、如图所示的电路中，电源两端电压保持不变。

开关S闭合，灯L 正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )
A.电压表的示数变大，灯L变亮
B.电压表的示数变小，灯L变暗
C.电流表的示数变大，灯L变暗
D.电流表的示数变小，灯L变亮
4、如图所示的电路中，电源电压不变，闭合开关后，电压表V1的示数为9V，电压表V2的示数为3.8V，则灯L1两端的电压为____V，则灯L2两端的电压为____V，则电源的电压为____V。

5、如右图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L1的电压为（）
6、如图所示电路，当S闭合时，电压表V1示数为7.5V ，电压表V2的示数为9V，若电源电压为12V，则L1，
L2两端电压分别为____V和____V。

7、电灯L1与L2并联后接在一电源上，发现L1比L2亮，则关于L1与L2两端电压的大小关系，下列说法中正确的是( )
A.灯L1两端的电压大
B.灯L2两端的电压大
C.灯L1与灯L2两端的电压一样大
D.无法确定。

电压表串并联规律电压表串并联规律：串并联电路的电压规律是电路连接的一种理论知识，分为串联电路和并联电路，其中串联电路的总电压等于各部分电路两端电压之和，在并联电路中各支路用电器两端的电压相等，且等于总电压。

电压表的串并联规律如下：1、电压表的串联当需要测量多个元件的电压时，可以将多个电压表串联起来使用。

在串联电路中，各元件的电压之和等于总电压。

因此，当两个电压表串联时，它们的读数之和等于总电压。

例如，如果一个电压表的读数是5V，另一个电压表的读数是6V，那么它们串联后的总读数就是11V。

需要注意的是，串联电压表的分流作用会影响测量的准确性。

因此，在选择电压表时，应尽量选择内阻较大的型号，以减少分流误差。

2、电压表的并联当需要测量一个元件的各部分电压时，可以将多个电压表并联起来使用。

在并联电路中，各支路两端的电压相等。

因此，当两个电压表并联时，它们的读数相等。

例如，如果一个电压表的读数是5V，另一个电压表的读数也是5V，那么它们并联后的总读数就是5V。

需要注意的是，并联电压表的总内阻会影响测量的准确性。

因此，在选择电压表时，应尽量选择内阻较小的型号，以减小误差。

串并联规律的应用：1、在电路分析中的应用串并联规律是电路分析的基本方法之一。

通过分析电路中各元件的串并联关系，可以得出电路的总电压和电流，进而分析电路的性能。

例如，在分析一个包含多个电阻的电路时，可以通过串并联规律计算出总电阻，并根据欧姆定律计算出电路的总电压和电流。

这样就可以判断电路是否满足负载的要求，以及如何优化电路的性能。

2、在设计中的应用在设计电路时，串并联规律也是非常重要的。

首先，在设计电源电路时，需要选择合适的电源电压和内阻，以确保电源能够满足整个电路的供电需求。

在设计电阻电路时，需要根据电阻的串并联关系计算出电路的总电阻，并根据欧姆定律计算出电流和电压的大小。

此外，在设计放大器电路时，也需要利用串并联规律计算出放大器的输入阻抗和输出阻抗，以确保放大器能够正常工作并达到预期的性能指标。

串联,并联电路电压规律并联和串联电路是日常应用最广泛的两种电路之一，它们在电子设备、通信设备和其他各种电气设备中均扮演者非常重要的角色。

本文旨在介绍并联电路和串联电路的电压规律，指出它们的不同之处，并为理解他们的电压规律提供有价值的见解。

并联电路指的是将多个电路元件或元件组件有效地相互连接，以形成一个完整的电路的一种电路排列方式。

在并联电路中，多个元件的端子电压值相同，比如2个1.5V电池，他们之间的端子电压也是1.5V，然而，他们之间的电流之和就是总电流，比如，2个1.5V电池之间的总电流是3A。

这是因为元件皆是被并联，电路中元件的电势高低完全一致，所以低壅势电路的电流和高壅势电路的电流均能穿越负载而并联经由，形成低壅势电路和高壅势电路的总流量。

与一般的并联电路不同，在串联电路中，将多个电路元件有效地相互串联组成一个完整的电路，由于它们之间的电压相加，因此在串联电路中，每个电路元件的端子电压值相加，而它们之间的电流之和就是总电流，比如3个1.5V电池之间的总电流就是1A。

这是因为元件之间是依次串联，电路中元件的电势高低依次排列不能看的一致，即低壅势元件的电流和高壅势元件的电流，依次流经而串联，形成低壅势电路和高壅势电路的总电流。

从以上介绍可以见出，在并联电路中所有元件的端子电压都是相等的，而在串联电路中，每个元件的端子电压都是相加的。

这样，就可以得出结论，并联电路的电压是稳定的，而串联电路的电压则会随着元件数量的增加而增加。

此外，并联电路和串联电路还具有其他一些不同之处。

由于离原点越远，元件分布也越广，所以每条线路上需要运输的电流就越少，而串联电路则正好相反，电路内元件分布越聚，在每条线路上要运输的电流就越多，总体而言，两种电路只是增加或减少电流的方式不一样，而逻辑上的不同可以说是元件所在的位置不一样。

总的来说，串联电路和并联电路的电压规律有别于其它电路，它们各自具有独特的特点，可以根据应用场合来选择，这些细微的不同都能够有效地控制电路中的电流，使用者可以更好地掌握并联和串联电路的电压规律以尽可能有效地使用它们，从而安全、有效地使用电子设备。

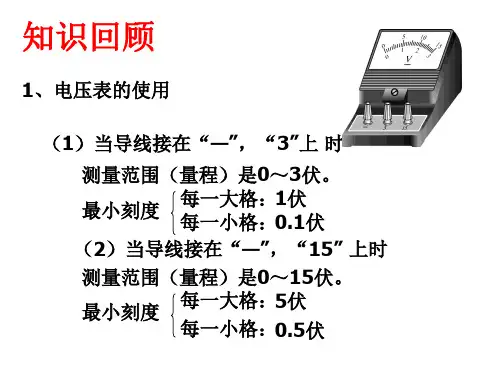

串并联电路中电压的规律复习课教学目标：（一）知识与技能目标：熟练掌握串并联电路中电压的规律（二）情感态度与价值观目标：培养严谨的科学态度与协作精神知识点（1）串联电路中电压的规律串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2+……知识点（2）并联电路中电压的规律并联电路中总电压等于各支路两端的电压，即U=U1=U2=……如图所示的电路，当开关S闭合后，电压表V1和V2的示数分别为10V和4V，则灯泡L2两端电压为如图所示电路中，电源电压不变，闭合开关后，电压表V1的示数为9伏，电压表V2的示数为3.8伏，则灯L1两端的电压为____V，则灯L2两端的电压为______V，则电源的电压为______V．如图所示，闭合开关S后，电压表V1、V2示数分别是6V和2V，此时L2两端电压为（）如右图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L1的电压为（）如图甲所示的电路，闭合开关后两只电压表的指针V1，和V2的指针偏转角度相同，位置如图乙所示，（1）假如灯都正常发光，则原因是_________________________此时L1两端的电压是______V，L2两端的电压是______V．（2）假如是电路发生了故障，则是L1灯丝断了或L2_______故障．如图，当开关S闭合后，电压表V1的示数为12V，电压表V2的示数为4V，那么灯L1两端的电压为（）如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______V，V2用的量程是________V，小灯泡L1上的电压是_________V如图所示电路，当S闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为_______V和_____V．如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则下列故障中①灯L1的灯丝断了，②灯L1两端接线柱短路，③灯L2的灯丝断了，④灯L2两端接线柱短路，以上故障可能的是（）A:①或③B、①或④C、②或③D、②或④如图所示，闭合开关S后，两个灯泡都不发光．为查找电路故障，把电压表并联在L1两端，闭合开关后电压表无示数，把电压表并联在L2两端，闭合开关后电压表有示数（接近电源两端电压），由此可知到断路的部位是_________两点之间（填图中的字母）．李程同学准备了两只相同的灯泡L1、L2和其它一些实验器材．想探究串联电路电压的规律，于是他【猜想】：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．【进行试验】：（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB、BC、AC间电压，并记录在表格中【分析与论证】（1）在物理学中，串联电路电压的规律（用文字叙述）是：___________________________________________．（2）分析实验数据得出的结论与他的猜想____________（填“相符”或“不相符”）．【评估】这个实验的不足之处是：（1）（2）物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的猜想是：___________________；理由是：_______________________．（3）设计实验：图为两个灯泡并联的电路图，用电压表分别测量两个灯泡L1、L2以及电源两端的电压．请在图上添加测电压的电压表．所需的实验器材有：________________________________________________-．（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据．（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）__________________________________________．（6）实验结论：两个灯泡L1、L2的电压和电源电压相等．（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大．为了使实验结论具有普遍性，你将建议小明怎样做？采用不同规格的小灯泡，重做上述实验（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为_______，灯L2的电压为__________结合实验结论分析：测量电压时，电压表为什么要与被测电路并联．物理实验探究有七个步骤：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的猜想是：并联电路中各电灯两端的电压相等；理由是：各个电灯并联在相同的两点间．（3）设计实验：用电压表分别测量两个灯泡L1、L2以及电源两端的电压．电压表要和L1、L2以及电源．所需的实验器材有：电源、开关各一个、导线若干、电灯两个、电压表三个．（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据．（5）分析论证：用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的．（6）实验结论：两个灯泡L1、L2的电压和电源电压相等．（7）实验评估：小明只进行了一次测量，得出的结论偶然性的机会很大．为了使实验结论具有普遍性，采用不同规格的小灯泡，（8）实验问答：如果电源电压为3V，并联电路各支路两端的电压相等，灯L1的电压为3V，灯L2的电压为3V．（9）测量电压时，并联电路各支路两端的电压相等，电压表要与被测电路并联．故答案为：（2）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间；（3）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的；（7）采用不同规格的小灯泡，重做上述实验．（8）3；3；并联电路各支路两端的电压相等．如图是利用电压表测量并联电路电压的三种接法，下列说法正确的是（）A、（a）（b）的测量结果之和等于（c）的测量结果B、三种接法的测量结果是一样的C、三种接法的测量结果都不相同D、只有（a）、（b）两种接法的测量结果相同在图中，通过电灯L1的电流是0.44A，通过电灯L2的电流是0.56A，那么干路中的电流和两盏灯两端的电压关系分别是（）A、1A,U1=U2 B 0.44A,U1<U2C 0.56A,U1>U2D 0.12A,U1=U2若电灯L1、L2串联，电压表测出电灯L1两端的电压是8V,电灯L1,L2串联的总电压是12V,那么电灯L2两端的电压和两灯中电流的关系分别是( )A 12V,I1>I2B 8V,I1<I2C 4V,I1=I2D 16V,I1=I2电灯L1与L2并联后接在一电源上，发现L1比L2亮，则关于L1与L2两端电压的大小关系，下列说法中正确的是( ）A 灯L1两端的电压大B 灯L2两端的电压大C 灯L1与灯L2两端的电压一样大D 无法确定要在220V的照明电路中安装一些正常工作电压是13V的小装饰灯泡，为了使它们正常工作，正确的做法是（）A 应将51个小灯泡串联在电路中B 应将51个小灯泡并联在电路中C应将16个小灯泡串联在电路中 D 应将17个小灯泡串联在电路中。

6、2 串、并联电路中电压的规律
一串联电路中电压的规律
设计电路
1、电路图
2、按电路图连接实物图，
3、步骤一，连接电路，首先断开开关，把电压表连接在电路中的L1，的两端
二、检查电路。

三、闭合开关，读出电压表的示数，填入下面的表格中。

4、按上述步骤，把电流表接在L2，的两端，以把电压表接在L1，和L2，的两
端，读出数值填入下表中
由数据可以得到下面的结论：U1U2U
