工地试验室检测项目、检测标准和仪器设备配置一、路基、桥梁及隧道工程项目
工地试验室检测项目、检测标准和仪器设备配置
一、路基、桥梁及隧道工程项目
工地试验室检测项目、检测标准和仪器设备配置
一、路基、桥梁及隧道工程项目
工地试验室检测项目、检测标准和仪器设备配置一、路基、桥梁及隧道工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青及水泥砼路面工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青、水稳及水泥砼路面工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青、水稳及水泥砼路面工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青及水泥砼路面工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青及水泥砼路面工程项目
工地试验室检测项目、检测标准和仪器设备配置二、沥青及水泥砼路面工程项目
注：按照委托合同文件及母体检测机构授权范围填写.。

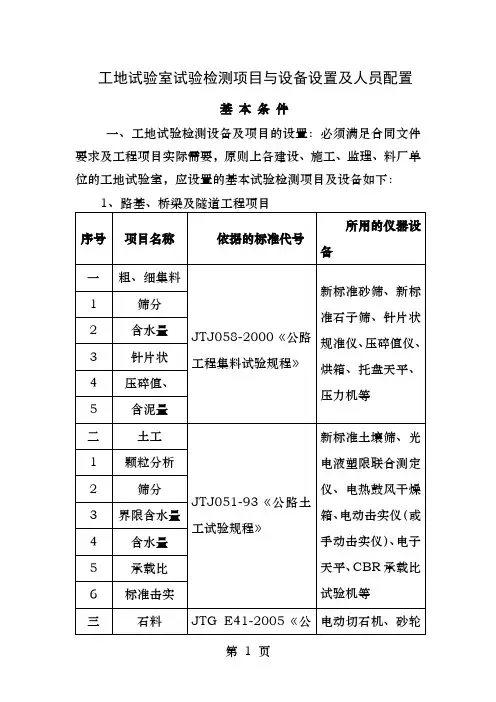

工地试验室试验检测项目与设备设置及人员配置
基本条件
一、工地试验检测设备及项目的设置：必须满足合同文件要求及工程项目实际需要，原则上各建设、施工、监理、料厂单位的工地试验室，应设置的基本试验检测项目及设备如下：
1、路基、桥梁及隧道工程项目
注：打“*”黑体是作特殊要求、一般不作要求的项目与设备。
当工程项目结构物较多，水泥用量较大时，应配置水泥物理检验试验项目；当有钢筋用量较大时，应配置万能试验机；当有隧道时，应配置喷射混凝土检验试验项目，配置锚杆拉拔器、水泥混凝土抗渗仪等。
相关检测试验标准应根据国家与行业规定做适时调整。
2、沥青及水泥砼路面工程项目
注：打“*”黑体是作特殊要求、一般不作要求的项目与设备。
相关检测试验标准应根据国家与行业规定做适时调整。
二、工地试验室人员配置：工地试验室的试验检测人员，必须通过相应的上岗培训考试，其资格管理工作按照省交通厅《云
南省公路工程试验检测人员上岗资格管理暂行办法》的规定执行。
人数至少应满足：高速、一级公路，5人以上，具有助理工程师以上技术职称者不少于2人，并应具有5年以上负责试验检测工作经历；二级公路，3人以上，具有助理工程师以上技术职称者不少于1人，并具有3年以上负责试验检测工作经历。
公路工程工地试验室人员、各功能室仪器设备配置表、设置、使用面积设置览表-V1
公路工程工地试验室是对公路材料进行检测和研究的重要场所。
为了保证试验室的正常运行，需要安排合理的仪器设备配置表和使用面积设置览表。
以下是相关内容：
一、公路工程工地试验室人员
1. 试验室主任：负责试验室的管理和组织工作。
2. 试验室副主任：负责试验室日常事务处理。
3. 实验室技术员：负责仪器设备的操作和维护。
4. 实验室管理员：负责试验室的文档管理和设备维护。
二、各功能室仪器设备配置表
1. 物理性能室：电子拉伸试验机、冲击试验机、硬度计、机械试验机等。
2. 化学性能室：PH计、离子色谱仪、元素分析仪、水质分析仪等。
3. 热力学性能室：恒温水槽、高温炉、低温槽、粘度计等。
4. 光学性能室：显微镜、光电直读谱仪、投影仪、计量显微镜等。
三、设置、使用面积设置览表
1. 物理性能室：面积不小于50平方米。
2. 化学性能室：面积不小于30平方米。
3. 热力学性能室：面积不小于20平方米。
4. 光学性能室：面积不小于40平方米。
以上是关于公路工程工地试验室人员、各功能室仪器设备配置表、设置、使用面积设置览表的相关内容，希望能对您有所帮助。
土建实验室入网仪器设备情况表
一、前言
土建实验室是学校重要的实践教学基地，为提升实验教学质量，保障实验室工作的正常进行，我们对实验室入网的仪器设备进行了清点和整理，以便后续管理和维护。
二、仪器设备清单
下表列出了土建实验室入网的各类仪器设备情况：
序号仪器设备名称品牌型号数量状态
1 压力试验机XXX公司YYY型号
2 良好
2 强度试验仪AAA公司BBB型号
3 良好
3 水泥试验砂浆试验机CCC公司DDD型号 1 待维修
4 土工试验仪EEE公司FFF型号 4 良好
5 渗透仪GGG公司HHH型号 1 良好
6 空气净化器III公司JJJ型号 2 良好
7 摆锤冲击试验机KKK公司LLL型号 2 故障
三、仪器设备状态说明
1.良好：指仪器设备正常使用，无故障，能满足实验要求的状态。
2.待维修：指仪器设备存在一定故障或需保养维护，在维修后可正常
使用。
3.故障：指仪器设备无法正常使用，需要进行维修或更换。
四、结语
本文档为土建实验室入网仪器设备情况表，对各类仪器设备进行了清点和状态记录，为实验室管理人员提供了参考，以确保实验教学工作的正常进行和设备的有效维护管理。
试验、检测仪器设备一、拟配备本标段的试验和检测仪器设备表见附表二拟配备本标段的试验和检测仪器设备表（设置专职试验检测人员）二、试验检测仪器设备的管理制度（1）仪器设备的保管人由工地试验室主任指定，使用时由有使用人和保管人共同检查仪器设备的技术状况，经确认后，办理交接手续，并由保管人做使用登记。
（2）仪器设备保管人应参加新购仪器设备验收，安装，调试工作，并填写开箱纪录。
（3）仪器设备保管人应负责一起设备清洁卫生，换油等工作，不用时应加防护罩，长期不用的电子仪器每三个月至少通电一次，时间不少于30分钟。
（4）试验检测用仪器设备不得挪作他用，不得将仪器设备让给与实验无关的人员工作。
（5）各种仪器设备除周期检定外维修后进行检定，确保其功能正常，性能完好，精度满足要求。
（6）仪器设备使用环境均应满足说明书要求。
（7）仪器设备借用，须经试验室主任批准，办理书面借用手续，并在一起设备技术档案上备案，归还时应检查功能是否正常，附件是否齐全。
（8）仪器设备调动应根据工程任务的需要，须经试验室主任批准，并办理一起设备调动手续。
（9）仪器设备应按规定周期进行检定，由检定单位发给检定证书，并根据检定结果分别在仪器上贴上合格证，准用证和停用证标志予以标识。
3.仪器设备的购置验收、维修、降级和报废制度（1）各种仪器设备的选型和购置计划，由本项目工地试验室提出，经试验室主任审核后，报总工程师确认后，由项目经理部审批后购置。
（2）新购置仪器设备验收合格后，填卡入账，不合格产品联系返修或退货。
（3）所有测试仪器设备的维修计划由仪器检测人填写维修申请单，经主任批准后，自行维修或送修，在计量检定中，发现仪器设备损坏或性能下降时，及时维修或送修，维修情况填入设备档案，修理后的仪器设备应重新计量检定。
（4）当试验检测仪器设备的技术性能降低或丧失，损坏时应办理降级使用或报废手续。
对降级使用的设备应在设备档案中注明其精度范围及标志。
对需要报废的仪器设备由工地试验室提出书面申请，报总工程师批准后实施，做好标识封存并搬离使用场所。
工地试验室试验检测台帐目录1工地试验室试验检测人员一览表【省局】SGL-001工程名称：合同段：试验室名称：2工地试验室主要仪器设备一览表【省局】SGL-002注：所有的检定合格证书原件应依次整理后保留于工地试验室随时备查。
3试验检测陈述登记表【省局】SGL-003工程名称：合同段：试验室名称：编号：【200 】字第号4外委试验〔检测〕台帐【省局】SGL-004工程名称：德桐公路至菱新公路连接线工程编号：【200 】字第号注：1、本台帐应在委托时登记，并在取得陈述后补充登记检测成果及陈述编号；2、现场专项试验〔含业主委托〕施工单元工地试验室也应登记到本台帐。
5试验检测不合格台帐【省局】SGL-005工程名称：德桐公路至菱新公路连接线工程合同段：注：本表为工地试验室用。
外委试验呈现不合格情况时，工地试验室也应登记本台帐，并在备注栏注明6试验仪器设备使用、维护台帐尺度养护室〔箱〕温、湿度记录试验室名称：施工单元：监理单元：年月8【省局】SGL-008水泥砂浆、净浆试件入库台帐工程名称：杭宁高速增设德清洛社互通工程9【省局】SGL-009水泥混凝土试件入库台帐试验室名称：德清县三桥至莫干山公路工程工程部工地试验室承包单元：浙江德伟建设10材料出场查验台帐填表说明1、本台帐承包人工地试验和监理工地试验室别离填记。
2、台帐中相应栏目查验工程经查验如满足要求者打“√〞，不满足要求者打“×╳〞，该工程未查验者空白。
3、工地试验室应按规定及时填记各项查验台帐，当天的查验内容当天填记，不得集中补填。
4、外委试验〔或局部指标外委试验的〕也应登记本台帐，此中“委托单或任务单编号〞一栏中，外委试验填委托单编号，自行试验填任务单编号；局部指标外委可分填两栏。
5、为落本色量责任，登记人应签名，并对其真实性负责。
路基填料〔宕渣〕出场查验台帐〔省局〕STZ-001工程名称：杭宁高速增设德清洛社互通工程水泥砼用粗集料查验台帐〔省局〕STZ-002工程名称：第合同段水泥砼用细集料查验台帐〔省局〕STZ-003工程名称：第合同段沥青路面用粗集料查验台帐〔省局〕STZ-004工程名称：第合同段沥青路面用细集料查验台帐〔省局〕STZ-005工程名称：第合同段钢筋出场查验台帐〔省局〕STZ-006工程名称：第合同段钢绞线出场查验台帐〔省局〕STZ-007工程名称：杭宁高速增设德清洛社互通工程水泥出场查验台帐〔省局〕STZ-008 工程名称：第合同段沥青出场查验台帐〔省局〕STZ-009工程名称：第合同段橡胶支座查验台帐〔省局〕STZ-010工程名称：杭宁高速增设德清洛社互通工程锚夹具查验台帐〔省局〕STZ-011工程名称：杭宁高速增设德清洛社互通工程焊接钢筋〔焊接头〕查验台帐〔省局〕STZ-012 工程名称：杭宁高速增设德清洛社互通工程尺度击实试验台帐【省局】SBZ-001工程名称：合同段：试验室名称：编号：第页共页综合毛体积密度试验台帐【省局】SBZ-002工程名称：09 省道德清乾元至秋山段改建、配套工程合同段：第二合同段试验室名称：09省道德清乾元至秋山段改建、配套工程编号：第页共页集料级配试验台帐【省局】SBZ-003工程名称：合同段：试验室名称：编号：第页共页混凝土、砂浆配合比设计台帐【省局】SBZ-004工程名称：合同段：试验室名称：编号：第页共页沥青混合料配合比设计台帐【省局】SBZ-005 工程名称：09 省道德清乾元至秋山段改建、配套工程合同段：第二合同段试验室名称：09省道德清乾元至秋山段改建、配套工程编号：第页共页路基分层压实度检测成果统计汇总表(省局)STJ-001 工程名称：合同号：试验室名称：编号：第页共页(省局)STJ-002 基层〔底基层〕压实度检测成果统计汇总表工程名称：合同号：试验室名称：编号：第页共页(省局)STJ-003基层〔底基层〕强度检测统计汇总表工程名称：合同号：试验室名称：编号：第页共页代(省局)STJ-004基层〔底基层〕灰剂量检测统计汇总表工程名称：合同号：试验室名称：编号：第页共页砼抗压强度检测统计汇总表 (省局) STJ-005工程名称：合同号：试验室名称：编号：第页共页砼弯拉强度统计汇总表(省局) STJ-006 工程名称：合同号：试验室名称：编号：第页共页【省局】STJ-007沥青路面试验段查验成果汇总表工程名称：合同段：试验室名称：编号：注：中、下面层抗滑性能指标不作要求。
监理检测及试验仪器设备一览表监理检测和试验仪器设备一览表序号一测量仪器设备1.万能材料试验机已有1台，待购1台用途、功能：建材抗拉、1000kN压、弯、折试验2.GPS全站仪已有2套用途、功能：测量3.水准仪已有4套用途、功能：测量二中心试验室试验、检测仪器设备1.建材抗拉、300kN压、弯、折试验机已有1台2.建材抗拉、300kN压、弯、折试验机已有1台3.建材抗压试验机已有1台4.建材抗压试验机已有1台5.水泥抗折试验机已有1台用途、功能：5000或6000N验6.水泥抗折试验机已有1台用途、功能：300N验7.水泥比表面积测定仪已有1套用途、功能：水泥比表面积测定8.水泥、粉煤灰细度检测仪已有1套用途、功能：水泥、粉煤灰细度检测9.水泥检测（工具类）已有1台用途、功能：水泥检测10.水泥胶砂流动度仪已有1台用途、功能：水泥胶砂流动度检测11.1.0mm3压力试验机已有1台用途、功能：水泥、粉煤灰强度检测12.恒压力试验机已有4台用途、功能：水泥试样检测13.电动抗折机已有5台用途、功能：水泥、粉煤灰检测14.水泥比表面积测定仪已有6台用途、功能：水泥比表面积测定15.负压筛析仪已有7台用途、功能：水泥、粉煤灰检测16.雷氏沸煮箱已有8台用途、功能：水泥、粉煤灰检测17.胶砂流动度仪已有9台用途、功能：水泥胶砂流动度检测18.水泥标准稠度仪已有1台用途、功能：水泥稠度检测19.水泥恒温恒湿养护箱已有1台用途、功能：水泥养护20.强制式砼搅拌机已有1台用途、功能：砼拌和21.砼渗透仪已有1套用途、功能：砼渗透性检测22.砼含气量测定仪已有1套用途、功能：砼含气量测定23.压力泌水仪已有1套用途、功能：砼泌水性测定24.贯入阻力仪已有1套用途、功能：砼贯入阻力检测25.动弹模量测定仪已有1套用途、功能：砼动弹模量测定26.混凝土保护层测定仪已有1台用途、功能：混凝土保护层测定27.混凝土钻孔机已有1套用途、功能：混凝土钻孔28.刻度显微镜已有2套用途、功能：混凝土表观质量检测29.回弹仪已有2套用途、功能：混凝土回弹模量测定以下是已有的设备清单，包括设备名称、数量、规格和用途，有些设备还有备注说明。
工地试验室试验检测工程及参数使用设备规格及技术要求一览表序号试验检测工程及参数一主要设备名称土工标准筛振动式标准振筛机规格及技术性能要求台套数土工试验2～60mm；0.075 ～2mm 1 套摆幅：25mm；震击次数：148/ 分；震幅：8mm 1 套应配附件电热〔鼓风〕枯燥箱1颗粒级配电子天平电子天平电子天平数显式土壤液塑限测定仪2界限含水率电子天平0～300±1℃称量5000g 、感量5g称量1000g 、感量1g称量200g 、感量0.2g锥质量为100g 或76g，锥角为30o，读数显示形式宜承受光电式、数码式、游标式、百分表式称量200g 、感量0.01g1 台筛刷、烧杯、木碾、研钵及杵1 台等1 台1 台1 台盛土杯：直径50mm,深度40～50mm、凡士林1 台调土刀、调土皿、称量盒、研钵土工标准筛0.5mm 1 个〔附带橡皮头的研杵或橡皮板、木棒〕、枯燥器、吸管3 最大干密度满足《大路土工试验规程》JTG E40-2023 中表T 0131-1电动击实仪击锤重量、落高、锤底直径、试筒尺寸、击实功等要求1 台400mm×600mm、深70mm 的金属盘，土铲、喷水设备、碾土器、盛土盘、量筒、推土器、铝电热〔鼓风〕枯燥箱电子天平台秤0～300±1℃感量0.01g称量10kg ，感量5g1 台盒、1 台修土刀、平直尺等1 台序号试验检测工程及参数主要设备名称路面材料强度试验仪规格及技术性能要求台套数能量不小于50kN，能调整贯入速度至每分钟贯入1mm，1 台可承受测力计式应配附件试件顶面上的多孔板、多孔底板、测膨胀量时支承百分表的架4 土的承载比〔CBR〕土工标准筛电动重型击实仪土工标准筛40mm、20mm、5mm满足《大路土工试验规程》JTG E40-2023 中表T 0131-1 击锤重量、落高、锤底直径、试筒尺寸、击实功等要求各1 个子、荷载板：直径150mm，中心孔眼直径52mm，每块质量1 台 1.25kg ，共4 块，并沿直径分两个半圆块、水槽、拌和盘、直5最正确含水率6回弹模量液压脱膜器电热〔鼓风〕枯燥箱台秤百分表电热〔鼓风〕枯燥箱电子天平杠杆压力仪承载板千分表秒表比重瓶电子天平行程300mm、公称力200kN、油泵额定压力16Mpa、电机 1台功率1.1kW0～300±1℃ 1 台感量为试件用量的0.1% 1 台测量范围〔0～10〕mm、分度值0.01 3 块0～300±1℃ 1 台感量0.01g 1 台最大压力1500N 1 台直径50mm，高80mm 1 块测量范围〔0～1〕mm、分度值0.001 2 块量程30′15″最小读数值0.1s 1 只容量100〔或50〕mL 1 个称量200g ，感量0.001g 1 台尺、滤纸、试筒: 内径152mm、高170mm 的金属圆筒；套环，高50mm；筒内垫块，直径151mm、高50mm，夯击底板，同击实仪、贯入杆/试筒: 内径152mm、高170mm的金属圆筒；套环，高50mm；筒内垫块，直径151mm，高50mm；夯击底板与击实仪一样7土的比重蒸馏水、中性液体〔如煤恒温水槽灵敏度1℃油〕、漏斗、滴管等1 台电热沙浴锅最大功率3.6kW 1 台序号试验检测工程及参数主要设备名称规格及技术性能要求台套数应配附件温度计电热〔鼓风〕枯燥箱刻度0～50℃，分度值0.5 ℃0～300±1℃1 支1 台土工标准筛2mm、5mm各1 个数显式土壤液塑限测定仪8自然稠度环刀电热〔鼓风〕枯燥箱电子天平二锥质量为100g 或76g，锥角为30o，读数显示形式宜承受光电式、数码式、游标式、百分表式直径5～6cm，高3～4cm0～300±1℃感量0.01g粗集料试验1 台各1 个削土刀、钢丝锯、凡士林等1 台1 台碎石标准筛 2.36 ～90mm 1 套1颗粒级配电热〔鼓风〕枯燥箱电子天平振筛机石料压碎值试验仪0-300 ± 1℃ 1 台感量不大于试样质量的0.1% 1 台摆幅：25mm；震击次数：148/ 分；震幅：8mm 1 台由内径150 ㎜、两端开口的钢制圆形试筒、压柱和底板组成，试筒内壁、压柱的底面及底板的上外表等与石料1 个接触的外表都应进展热处理，使外表硬化，到达维氏硬度65 °并保持光滑状态。
工地试验室图表附件：工地试验室图表附图1：XXX工地试验室组织机构框图附图2：XXX工地试验室试验检测流程框图附表1：试验室基本配置一览表XXX公路XXX合同段工地试验室（中标单位全称）近期彩照姓名：XXX试验人员胸卡附表工地试验室是在施工现场建立的，主要用于对材料和施工工艺进行检测和评估。
为了保证试验结果的准确性和可靠性，试验室需要有一定的组织机构和基本配置。
附图1展示了XXX工地试验室的组织机构框图，包括各试验检测室的负责人和相关人员。
根据项目实际情况，各试验检测室可以适当调整。
附图2展示了XXX工地试验室的试验检测流程框图，包括取样、登记样品、检测、数据处理、结论判定、复检、编写报告、授权批准、通知和资料存档等步骤。
附表1列出了高等级公路、一般项目和办公室等各试验检测室的基本配置要求，包括面积、室内配备和设备等。
除此之外，工地试验室还需要注意三色标识、试验人员胸卡和试验室基本配置等方面的要求，具体见附图3-10和附表1.总之，工地试验室的建立和管理需要严格按照规范要求进行，以确保试验结果的准确性和可靠性。
试验项目记录表钢筋力学性能试验根据GB/T228.1-/T232-2010标准进行焊接钢筋力学性能试验，试验项目包括JJ0503b、JJ0511a、JJ0501d、JJ0503a、JJ0519、JJ0520、JJ0510、JJ0509和JJ0515.标识编码进行试验项目标识编码，包括JJ0301a、JJ0306、JJ0304、JJ0302、JJ0305b、JJ0305c、JJ0305a和JJ0303.进行试验项目标识编码，包括JJ1001a、JJ1001b和JJ1001c。
进行试验项目标识编码，包括JJ0601a。
无机结合料试验进行水质分析试验，试验类型为无机结合料，试验序号为1.进行无机结合料稳定土中灰剂量的测定试样（EDTA法）试验，试验序号为1和2.进行无机结合料稳定土的击实试验，试验序号为3、4和5.进行无机结合料稳定土的无侧抗压强度试验，试验序号为6.进行无机结合料稳定土含水量试验，试验方法包括烘干法和酒精法，试验序号为7和8.进行无机结合料稳定材料振动压实试验，试验序号为9和10.进行石灰化学分析试验（简易法），试验序号为11.进行石灰品质试验，试验序号为12.进行粉煤灰品质试验，试验项目包括物理性能和比表面积，试验序号为13、14和15.集料试验进行集料试验，试验类型为集料，试验项目包括粗集料及集料混合料的筛分试验（水洗法）、粗集料及集料混合料的筛分试验（干筛法）、粗集料密度及吸水率试验（网篮法）、粗集料堆积密度及空隙率试验、粗集料含泥量及泥块含量试验、水泥混凝土用粗集料针片状颗粒含量、粗集料压碎值试验、粗集料磨耗试验（洛杉矶法）、粗集料软弱颗粒及有机物含量试验、粗集料磨光值试验、粗集料坚固性试验、粗集料密度及吸水率试验（容量瓶法）、粗集料含水率试验和混合料试验。
