最新吊机选型与吊装验算

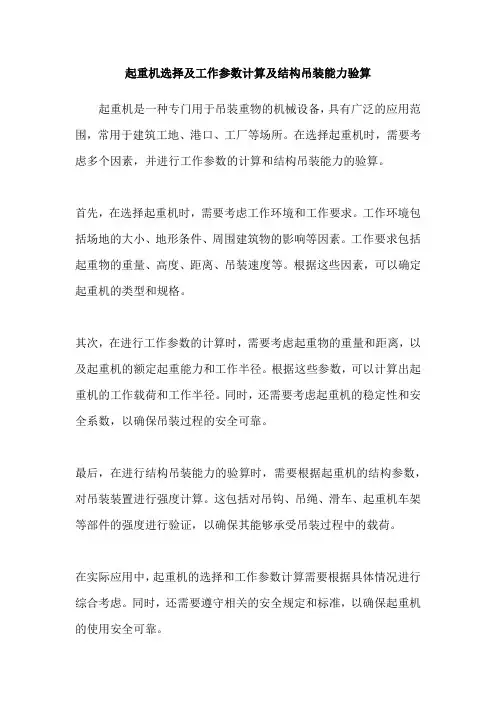

起重机选择及工作参数计算及结构吊装能力验算起重机是一种专门用于吊装重物的机械设备，具有广泛的应用范围，常用于建筑工地、港口、工厂等场所。

在选择起重机时，需要考虑多个因素，并进行工作参数的计算和结构吊装能力的验算。

首先，在选择起重机时，需要考虑工作环境和工作要求。

工作环境包括场地的大小、地形条件、周围建筑物的影响等因素。

工作要求包括起重物的重量、高度、距离、吊装速度等。

根据这些因素，可以确定起重机的类型和规格。

其次，在进行工作参数的计算时，需要考虑起重物的重量和距离，以及起重机的额定起重能力和工作半径。

根据这些参数，可以计算出起重机的工作载荷和工作半径。

同时，还需要考虑起重机的稳定性和安全系数，以确保吊装过程的安全可靠。

最后，在进行结构吊装能力的验算时，需要根据起重机的结构参数，对吊装装置进行强度计算。

这包括对吊钩、吊绳、滑车、起重机车架等部件的强度进行验证，以确保其能够承受吊装过程中的载荷。

在实际应用中，起重机的选择和工作参数计算需要根据具体情况进行综合考虑。

同时，还需要遵守相关的安全规定和标准，以确保起重机的使用安全可靠。

总之，起重机选择及工作参数计算及结构吊装能力验算是起重机应用中非常重要的环节。

通过科学的选择和计算，可以确保起重机在吊装过程中的安全性和效率性。

吊车主要参数及钢丝绳检算Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】吊机主要参数及钢丝绳受力分析计算1.吊机主要参数：T梁起吊高度的计算：H=h1+h2+h3+h4h1------梁高度（m）；h2------索具高度（m）；h3------桥墩高度（m）；h4------吊装时的工作间隙（m）。

H=h1+h2+h3+h4=2.5+13+8+1.5=25m（取最高墩身8米计算）汽车吊机吊臂的长度计算：L=[(H+B-C)2+R2]1/2L-----所需起重臂的长度（m）；H-----所需的起吊高度（m）；B-----吊钩至吊臂顶部的距离，估1m；C-----吊机回转台至地面的高度，估2.5m；R-----吊机吊臂的回转半径。

160T汽车吊机吊臂长度计算：L=[(25+1-2.5)2+92]1/2=25.16m所以选用吊机吊臂长为：27m。

吊机工作状态：220T汽车吊机：回转半径：R≤11m；吊臂长度：L=27m.2.钢丝绳受力分析计算（1）吊装载荷Q＇T梁自重；Q=111.3t；动载系数；K1=1.05风载系数：K3=1.3基本风压W0=17.5kg/m2S——迎风面积S=2.5×32.6=81.5m2W=K3×W0×S=1.3×17.5×81.5/1000=1.85tQ计=Q×K1+W=111.3×1.05+1.85=114.2t吊索具重量：q1=0.5t(估)吊钩重量：q2=1t(估)Q’=Q计+q1+q2=114.2+0.5+1=115.7t旋转半径为11米时，吊机额定起重量：G=60.2t＞115.7/2=57.8t，故安全；（2）钢丝绳的选用吊索拉力：P拉=QJ/Nsin850QJ=k动×G设钢丝绳破断力：P=P拉×k其中：P拉--------吊索拉力；QJ--------计算载荷；k动-------动载荷系数1.1；G设-------T梁重量为111.3t+吊钩和钢丝绳重量1.5t=112.8t；N---------吊索分支数，为4；P---------钢丝绳破断力；K---------安全系数6；P拉=QJ/Nsin85°=1.1×112.8/4sin85°=31.14tP=P拉×k=31.14×6=186.84t钢丝绳公称抗拉强度：1700MPa查钢丝绳参数表选6×37，φ=65.0mm的钢丝绳；其破断力为266.6t>P=186.84t；故安全。

吊车吊装方案计算8.1、主冷箱内大件设备的吊装计算（一）下塔的吊装计算（1）下塔吊装参数设备直径：φ4.2m设备高度：21.71m设备总重量：52.83t附件：上塔（上段）起重机臂长及倾斜度计算图dd1hh1下塔bacl臂杆中心αhsefo回转中心（2）主吊车吊装计算①设备吊装总荷重：P=PQ+pf=52.83+3.6=56.43t，式中：PQ-吊装设备自重PQ=52.83tpf―设备吊装吊索及平衡梁的附加重量，取pf=3.6t②主吊车性能预选用为：选用260t履带吊（型号中联重科quy260）回转半径：16m臂杆长度：53m起吊能力：67t履带跨距：7.6m臂杆形式：主臂形式吊装采用特制平衡梁钩头选用160t/100t吊钩，钩头重量为2.8吨吊车站位：冷箱的西面③臂杆倾角计算：α=arccos（s－f）/l=arccos（16-1.5）/53=74.12°式中：s―吊车回转半径：选s=16mF——从吊臂底部铰链到旋转中心的距离，F=1.5ml——起重机吊臂的长度，选择L=53m④ 间隙距离a的计算：a=LCOSα－（h－e）ctgα－d/2=53cos74.12°－(36.5-2)ctg74.12°－5/2=2.1m式中：h―设备吊装时距臂杆最近的最高点b至地面的高度，选h=36.5mE--臂底铰链离地高度，E=2Md--设备直径：D=4.2m，D=5m以上计算说明所选的吊车性能能满足吊装需求⑤主吊车吊装能力选用校核：总起重负荷/起重能力=P/Q=56.43/67=84.22%。

经验证，所选用的主吊车能满足吊装要求。

（3）滑尾起重机的吊装计算①受力计算f=（9-1）× 52.8321.71-1-1=21.44t9mg21.71m1.0mqf1mq26m附：下塔溜尾吊车受力计算简图②溜尾吊车的选择副吊：75t汽车吊臂，长度12m；转弯半径：7米；起重量：36t；吊装安全校核：因为21.44t〈36t，所以75t汽车吊能够满足吊装要求。

汽车吊的选用要综合考虑安全和经济，需要根据起重物重量，结合现场情况计算出“吊车臂杆的最小长度”，再通过查询吊车性能表选用安全、经济的型号。

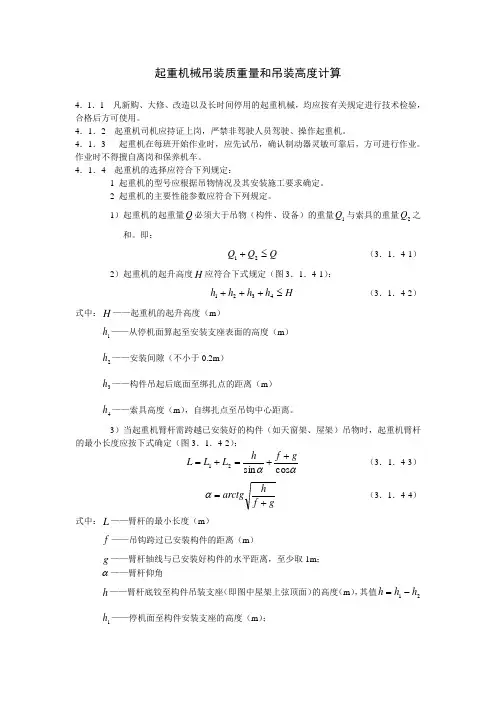

（后附吊装方案示例）汽车吊工作参数计算：一、吊车起重量Q 应满足：Q ≥K （Q 1+Q 2）。

式中 Q 1—吊装物重量； Q 2—绑扎索具重量； K —动载荷系数（取1.1）。

二、吊车起吊高度H 应满足H ≥h 1+h 2+h 3+h 4。

式中 h 1—安装支撑面高度；h 2—安装间隙；h 3—绑扎点至设备底面的距离； h 4—吊索高度。

三、吊车臂杆的最小长度按下式计算：ααcos Ssin h 021+=+=L L L 3Sh arctg=α 式中h 0= h 1+h 2+h 3－h 5 。

h 5—吊车吊臂下铰点离地面高度； S —主吊臂与除氧器中心距离。

四、吊车在最小臂长时起重半径R=Lcosα-F式中：F—吊车吊臂下铰点至吊车回转中心距离。

施工方案编制示例1 编制依据1.1《施工组织设计》；1.2设备厂家随机图纸及有关技术文件；1.3设计图纸；1.4《工程建设安装工程起重施工规范》；1.5《一般用途钢丝绳》；1.6《煤矿安装工程质量检验评定标准》；1.7《机械设备安装工程施工及验收通用规范》。

2工程概况原煤准备车间设备安装工程，主要内容包括:刮板输送机5台，粗破碎机3台，二次破碎机3台，除铁器1台，带式输送机1条，原煤分级筛3台。

主要设备一览表表13施工准备3.1主要材料设备准备3.1.1设备已开箱清点，零部件齐全完整，设备外表面无凹坑、划痕及机械损伤。

经查阅，厂家质量证明资料齐全。

3.1.2施工前对吊装用机具、索具及其他工器具进行检查，确保其性能良好，满足吊装要求。

测量器具已经过校验并在有效期内。

3.1.3破碎机滑道制作安装就位，并接长延伸至厂房外1米。

内齿轮固定牢固，滑车穿绳完成。

3.1.4设备吊装前用手拉葫芦调平完成，设备上绑扎两根溜绳。

3.1.5基础垫铁加工完成3.2技术准备3.2.1有关设备的设计院图纸及制造厂图纸齐全完整，图纸已经过会审，避免土建图纸与安装图纸在设计上矛盾。

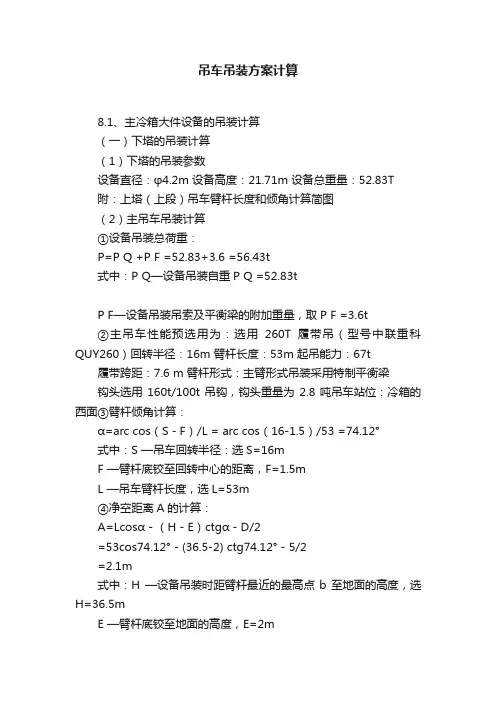

吊车吊装方案计算8.1、主冷箱大件设备的吊装计算（一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ4.2m 设备高度：21.71m 设备总重量：52.83T附：上塔（上段）吊车臂杆长度和倾角计算简图（2）主吊车吊装计算①设备吊装总荷重：P=P Q +P F =52.83+3.6 =56.43t式中：P Q—设备吊装自重P Q =52.83tP F—设备吊装吊索及平衡梁的附加重量，取P F =3.6t②主吊车性能预选用为：选用260T履带吊（型号中联重科QUY260）回转半径：16m 臂杆长度：53m 起吊能力：67t 履带跨距：7.6 m 臂杆形式：主臂形式吊装采用特制平衡梁钩头选用160t/100t吊钩，钩头重量为2.8吨吊车站位：冷箱的西面③臂杆倾角计算：α=arc cos（S－F）/L = arc cos（16-1.5）/53 =74.12°式中：S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=1.5mL —吊车臂杆长度，选L=53m④净空距离A的计算：A=Lcosα－（H－E）ctgα－D/2=53cos74.12°－(36.5-2) ctg74.12°－5/2=2.1m式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=36.5mE —臂杆底铰至地面的高度，E=2mD —设备直径：D=4.2m，取D=5 m以上计算说明所选的吊车性能能满足吊装需求⑤主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22%经过校核，选用的主吊车能够满足吊装要求。

（3）溜尾吊车的吊装计算① 受力计算 F=② 溜尾吊车的选择辅助吊车选用为：75T 汽车吊臂杆长度：12m ；回转半径：7m ；起吊能力：36t ；吊装安全校核：因为21.44t 〈36t ，所以75T 汽车吊能够满足吊装要求。

（二）、上塔（上段）的吊装计算（1）上塔上段的吊装参数设备直径：φ3.6m 设备高度：11.02m 设备重：17.35T 安装高度：（9-1）×52.8321.71-1-1=21.44t45米附：吊装臂杆长度和倾角计算简图（2）主吊车吊装计算①设备吊装总荷重：P=P Q +P F=17.35+3.6=20.95t式中：P Q—设备吊装自重P Q =17.35tP F—设备吊装吊索及平衡梁的附加重量，取P F =3.6t②主吊车性能预选用为：选用260T履带吊（型号中联重科QUY260）回转半径：16m 主臂杆长度：59m 副臂杆长度：27m 起吊能力：55t 履带跨距：7.6 m 臂杆形式：主臂＋塔式副臂，主臂角度不变85度，钩头选用160t/100t吊钩，钩头重量为2.8吨副臂起落吊装采用特制平衡梁, 主吊车站位于冷箱的西面③主臂角度不变85度，副臂杆倾角计算：C=16-F-59coc85°=16-1.5-59coc85°=9.34mγ=β-（90°-α）=arcSin(C/27)-(90°-85°)= arcSin(9.34/27)-5°= 15.24°式中：γ—副臂杆倾角，为副臂中心线与主臂中心线夹角S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=1.5m主臂杆长度：59m 副臂杆长度：27mα—为主臂角度不变85度④净空距离A的计算：A=C-［H-(59*Sinα+E)］tanβ－D/2=9.34－［74-(59*Sin85°+2)］tan20.24－4/2 =2.46m式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=74mE —臂杆底铰至地面的高度，E=2 mD —设备直径D=3.6m, 取D=4 m以上计算说明所选的吊车性能能满足吊装需求。

吊装设备选择及吊装工况验算本工程拟采用4台15T 手动葫芦配合工装进行吊装，具体选型如下：1.5T 手拉葫芦参数由表中参数可知，15T 手拉葫芦满足本工程吊装要求。

2.结构的设计本工程吊装工装结构设计如下：H450*220*10*12H450*220*10*12 15T 手动葫芦操作平台 吊耳钢梁8轴劲性柱上部工装结构图11轴劲性柱上部工装结构图3.结构的计算3.1 8轴劲性柱吊装支架计算设计主要依据:《建筑结构荷载规范》(GB 50009-2012);《建筑抗震设计规范》(GB 50011-2010);《钢结构设计规范》(GB 50017-2003);《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002，2012年版);结果输出---- 总信息 ----结构类型: 门式刚架轻型房屋钢结构设计规范: 按《门式刚架轻型房屋钢结构技术规程》计算结构重要性系数: 1.00节点总数: 3柱数: 1梁数: 1支座约束数: 1标准截面总数: 2活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 不计算风荷载钢材: Q345梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.95门式刚架梁平面内的整体稳定性: 按压弯构件验算钢结构受拉柱容许长细比: 400钢结构受压柱容许长细比: 180钢梁(恒+活)容许挠跨比: l / 180柱顶容许水平位移/柱高: l / 60地震作用计算: 计算水平地震作用计算振型数： 3地震烈度： 7.00场地土类别：Ⅱ类附加重量节点数： 0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.045按GB50011-2010 地震效应增大系数 1.000窄行输出柱、梁控制组合内力与配筋---- 节点坐标 ----节点号 X Y 节点号 X Y 节点号X Y( 1) 0.00 2.00 ( 2) 1.00 2.00 ( 3) 0.00 0.00---- 柱关联号 --------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ( 1) 3 1---- 梁关联号 ----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ( 1) 1 2---- 柱上下节点偏心 ----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值( 1) 0.00 ( 2) 0.00 ( 3) 0.00---- 标准截面信息 ----1、标准截面类型( 1) 16, 220, 220, 450, 10.0, 12.0, 12.0, 5( 2) 16, 220, 220, 450, 10.0, 12.0, 12.0, 5---- 柱布置截面号,铰接信息,截面布置角度 -----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 1 0 0---- 梁布置截面号,铰接信息,截面布置角度 -----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度( 1) 2 0 02、标准截面特性截面号 Xc Yc Ix Iy A 1 0.11000 0.22500 0.31772E-03 0.21332E-040.95400E-022 0.11000 0.22500 0.31772E-03 0.21332E-040.95400E-02截面号 ix iy W1x W2x W1yW2y1 0.18249E+00 0.47286E-01 0.14121E-02 0.14121E-02 0.19392E-030.19392E-032 0.18249E+00 0.47286E-01 0.14121E-02 0.14121E-02 0.19392E-030.19392E-03荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算 -------------------------------------------------------------------------------------钢柱 1截面类型= 16; 布置角度= 0; 计算长度：Lx= 4.77, Ly= 2.00; 长细比：λx= 26.1,λy= 42.3构件长度= 2.00; 计算长度系数: Ux= 2.38 Uy= 1.00抗震等级: 三级截面参数: B1= 220, B2= 220, H= 450, Tw= 10, T1= 12, T2= 12轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q345验算规范: 门规CECS102:2002考虑腹板屈曲后强度，强度计算控制组合号: 5, M= 150.45, N=152.70, M= -0.45, N= -0.90考虑屈曲后强度强度计算应力比 = 0.381抗剪强度计算控制组合号: 49, V= 7.81抗剪强度计算应力比 = 0.008平面内稳定计算最大应力对应组合号: 5, M= 150.45, N= 152.70, M= -0.45, N= -0.90平面内稳定计算最大应力 (N/mm*mm) = 124.34平面内稳定计算最大应力比 = 0.401平面外稳定计算最大应力 (N/mm*mm) = 127.43平面外稳定计算最大应力比 = 0.411门规CECS102:2002腹板容许高厚比 [H0/TW] = 206.33翼缘容许宽厚比 [B/T] = 12.38考虑屈曲后强度强度计算应力比 = 0.381 < 1.0抗剪强度计算应力比 = 0.008 < 1.0平面内稳定计算最大应力 < f= 310.00平面外稳定计算最大应力 < f= 310.00腹板高厚比 H0/TW= 42.60 < [H0/TW]= 206.33翼缘宽厚比 B/T = 8.75 < [B/T]= 12.38压杆,平面内长细比λ= 26. ≤ [λ]= 180压杆,平面外长细比λ= 42. ≤ [λ]= 180构件重量 (Kg)= 149.78--------------------------------------------------------------------------------钢梁 1截面类型= 16; 布置角度= 0;计算长度： Lx= 2.00, Ly= 1.00构件长度= 1.00; 计算长度系数: Ux= 2.00 Uy= 1.00抗震等级: 三级截面参数: B1= 220, B2= 220, H= 450, Tw= 10, T1= 12, T2= 12轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q345验算规范: 门规CECS102:2002--- 梁的弯矩包络 ---梁下部受拉:截面 1 2 3 4 5 67弯矩 0.00 0.00 0.00 0.00 0.00 0.000.00梁上部受拉:截面 1 2 3 4 5 67弯矩 150.45 125.31 100.20 75.11 50.05 25.010.00考虑屈曲后强度强度计算应力比 = 0.362抗剪强度计算应力比 = 0.197平面内稳定最大应力 (N/mm*mm) = 106.86平面内稳定计算最大应力比 = 0.345平面外稳定最大应力(N/mm*mm) = 106.87平面外稳定计算最大应力比 = 0.345考虑屈曲后强度计算应力比 = 0.362 < 1.0抗剪强度计算应力比 = 0.197 < 1.0平面内稳定最大应力 < f= 310.00平面外稳定最大应力 < f= 310.00腹板高厚比 H0/TW= 42.60 < [H0/TW]= 206.33 (CECS102:2002)翼缘宽厚比 B/T = 8.75 < [B/T] = 12.38--- (恒+活)梁的相对挠度 (mm) ---截面 1 2 3 4 5 6 7挠度值 0.00 0.00 0.00 0.00 0.00 0.00 0.00最大挠度值 = 0.00 最大挠度/梁跨度 = 1/ 100000.构件重量 (Kg)= 74.89--------------------------------------------------------------------------------地震荷载作用下柱顶最大水平（X 向）位移:节点( 1), 水平位移 dx= 0.245(mm) = H / 8170.梁的(恒+活)最大挠度:梁( 1), 挠跨比 = 1 / 100000.地震作用下柱顶最大水平位移: H/ 8170< 柱顶位移容许值: H/60梁的(恒+活)最大挠跨比: 1/ 100000< 梁的容许挠跨比: 1/ 180所有钢柱的总重量 (Kg)= 150.所有钢梁的总重量 (Kg)= 75.钢梁与钢柱重量之和 (Kg)= 225.3.2 11轴劲性柱吊装支架计算设计主要依据:《建筑结构荷载规范》(GB 50009-2012);《建筑抗震设计规范》(GB 50011-2010);《钢结构设计规范》(GB 50017-2003);《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002，2012年版); 结果输出---- 总信息 ----结构类型: 门式刚架轻型房屋钢结构设计规范: 按《门式刚架轻型房屋钢结构技术规程》计算结构重要性系数: 1.00节点总数: 3柱数: 1梁数: 1支座约束数: 1标准截面总数: 2活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 不计算风荷载钢材: Q345梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85门式刚架梁平面内的整体稳定性: 不验算钢结构受拉柱容许长细比: 400钢结构受压柱容许长细比: 180钢梁(恒+活)容许挠跨比: l / 180柱顶容许水平位移/柱高: l / 60地震作用计算: 计算水平地震作用计算振型数： 3地震烈度： 7.00场地土类别：Ⅱ类附加重量节点数： 0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.045按GB50011-2010 地震效应增大系数 1.000窄行输出柱、梁控制组合内力与配筋---- 节点坐标 ----节点号 X Y 节点号 X Y 节点号X Y( 1) 0.00 0.80 ( 2) 1.50 0.80 ( 3) 0.00 0.00---- 柱关联号 --------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ( 1) 3 1---- 梁关联号 ----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ( 1) 1 2---- 柱上下节点偏心 ----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值( 1) 0.00 ( 2) 0.00 ( 3) 0.00---- 标准截面信息 ----1、标准截面类型( 1) 16, 220, 220, 450, 10.0, 12.0, 12.0, 5( 2) 16, 220, 220, 450, 10.0, 12.0, 12.0, 5---- 柱布置截面号,铰接信息,截面布置角度 -----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 1 0 0---- 梁布置截面号,铰接信息,截面布置角度 -----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度( 1) 2 0 02、标准截面特性截面号 Xc Yc Ix Iy A1 0.11000 0.22500 0.31772E-03 0.21332E-040.95400E-022 0.11000 0.22500 0.31772E-03 0.21332E-040.95400E-02截面号 ix iy W1x W2x W1y W2y1 0.18249E+00 0.47286E-01 0.14121E-02 0.14121E-02 0.19392E-030.19392E-032 0.18249E+00 0.47286E-01 0.14121E-02 0.14121E-02 0.19392E-030.19392E-03荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算 -------------------------------------------------------------------------------------钢柱 1截面类型= 16; 布置角度= 0; 计算长度：Lx= 1.91, Ly= 0.80; 长细比：λx= 10.5,λy= 16.9构件长度= 0.80; 计算长度系数: Ux= 2.38 Uy= 1.00抗震等级: 三级截面参数: B1= 220, B2= 220, H= 450, Tw= 10, T1= 12, T2= 12轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q345验算规范: 门规CECS102:2002考虑腹板屈曲后强度，强度计算控制组合号: 5, M= 226.01, N=152.07, M= -1.01, N= -1.35考虑屈曲后强度强度计算应力比 = 0.640抗剪强度计算控制组合号: 51, V= -4.88抗剪强度计算应力比 = 0.005平面内稳定计算最大应力对应组合号: 5, M= 226.01, N= 152.07,M= -1.01, N= -1.35平面内稳定计算最大应力 (N/mm*mm) = 176.34平面内稳定计算最大应力比 = 0.569平面外稳定计算最大应力 (N/mm*mm) = 176.61平面外稳定计算最大应力比 = 0.570门规CECS102:2002腹板容许高厚比 [H0/TW] = 206.33翼缘容许宽厚比 [B/T] = 12.38考虑屈曲后强度强度计算应力比 = 0.640 < 1.0抗剪强度计算应力比 = 0.005 < 1.0平面内稳定计算最大应力 < f= 310.00平面外稳定计算最大应力 < f= 310.00腹板高厚比 H0/TW= 42.60 < [H0/TW]= 206.33翼缘宽厚比 B/T = 8.75 < [B/T]= 12.38压杆,平面内长细比λ= 10. ≤ [λ]= 180压杆,平面外长细比λ= 17. ≤ [λ]= 180构件重量 (Kg)= 59.91--------------------------------------------------------------------------------钢梁 1截面类型= 16; 布置角度= 0;计算长度： Lx= 3.00, Ly= 1.30构件长度= 1.50; 计算长度系数: Ux= 2.00 Uy= 0.87抗震等级: 三级截面参数: B1= 220, B2= 220, H= 450, Tw= 10, T1= 12, T2= 12轴压截面分类:X轴:b类, Y轴:c类构件钢号：Q345验算规范: 门规CECS102:2002--- 梁的弯矩包络 ---梁下部受拉:截面 1 2 3 4 5 67弯矩 0.00 0.00 0.00 0.00 0.00 0.000.00梁上部受拉:截面 1 2 3 4 5 67弯矩 226.01 188.20 150.45 112.75 75.11 37.53 0.00考虑屈曲后强度强度计算应力比 = 0.608抗剪强度计算应力比 = 0.197平面外稳定最大应力(N/mm*mm) = 160.27平面外稳定计算最大应力比 = 0.517考虑屈曲后强度计算应力比 = 0.608 < 1.0抗剪强度计算应力比 = 0.197 < 1.0平面外稳定最大应力 < f= 310.00腹板高厚比 H0/TW= 42.60 < [H0/TW]= 206.33 (CECS102:2002)翼缘宽厚比 B/T = 8.75 < [B/T] = 12.38--- (恒+活)梁的相对挠度 (mm) ---截面 1 2 3 4 5 6 7挠度值 0.00 0.00 0.00 0.00 0.00 0.00 0.00最大挠度值 = 0.00 最大挠度/梁跨度 = 1/ 100000.构件重量 (Kg)= 112.33--------------------------------------------------------------------------------地震荷载作用下柱顶最大水平（X 向）位移:节点( 1), 水平位移 dx= 0.010(mm) = H / 81771.梁的(恒+活)最大挠度:梁( 1), 挠跨比 = 1 / 100000.地震作用下柱顶最大水平位移: H/ 81771< 柱顶位移容许值: H/ 60梁的(恒+活)最大挠跨比: 1/ 100000< 梁的容许挠跨比: 1/ 180所有钢柱的总重量 (Kg)= 60.所有钢梁的总重量 (Kg)= 112.钢梁与钢柱重量之和 (Kg)= 172.4. 吊点、吊索设计及吊装验算4.1吊索选用计算:以下为几种常用直径的钢丝绳的破断拉力钢丝绳使用安全系数表：桁架吊索选用本工程钢桁架重约15t，按2点吊装受力考虑，平均每点受力7.5t，钢丝绳夹角为90o，则单根钢丝绳受拉力为N1=N2=7.5/sin90。

130t汽车吊行驶和吊装工况验算一、汽车吊行走区域图1 汽车吊行走区域楼面，行驶线路必须严格按照规划好的路线，未经设计允许不得任意改变行驶线路。

二、设计依据《建筑结构荷载规范》GB 50009-2012《混凝土结构设计规范》GB 50010-2010三、设计任务1.汽车吊行驶时，楼板强度验算；2.汽车吊吊装时，楼面梁强度验算；四、汽车吊行驶时楼板强度：（1）汽车吊参数取汽车吊行驶区域的一典型板跨作为验算单元，典型楼板图示如下：图2 楼板典型楼板图示k计通用规范》4.3.1，取汽车吊后轮着地宽度及长度0.3m×0.2m，即汽车吊作用于板跨中的等效均布荷载q=40/（0.2×0.3）=666.7kN/m2同理，后轴等效均布荷载q=62/（0.2×0.6）=516.7kN/m2本验算中应考虑汽车吊的动力效应，参照《建筑结构荷载规范》GB 50009-2012第5.6.2条，取动力系数β=1.1。

荷载效应的最大组合为活载控制，结构模型荷载作用位置及荷载效应图示：图3 汽车吊行驶状态荷载作用位置图示图4a 典型楼板x向弯矩图（kN.m）图4b 典型楼板y向弯矩图（kN.m）xx向端部弯矩设计值M s x=-92.1kN.my向跨中弯矩设计值M m y=70.1kN.my向端部弯矩设计值M s y=-82.3kN.m（3）汽车吊行驶时楼板强度验算1)板设计信息：根据设计图纸知楼面典型楼板，板厚250mm，面筋双向为C14@150，底筋双向为C14@150,附加筋C12@300。

环境类别为二a 类，板钢筋保护层厚度25mm,混凝土强度等级C35；参照《混凝土结构设计规范》GB50010-2010按受弯构件计算板抗弯承载力。

板底部受弯承载力：M bx R=fy×As×（h0-0.5x）式中：等效矩形应力值的应力系数α1=1.0混凝土抗压强度设计值f c=16.7N/mm2混凝土相对界限受压区高度ξb=0.518纵向钢筋抗拉强度设计值f y=360N/mm2受拉钢筋截面积As=1026mm2板单位长度b=1000 mm受拉钢筋合力点至构件边缘的距离a s=c+d/2=30mm截面有效高度h0=h-a s=220mm混凝土受压区高度x=f y×A s/（α1×f c×b）=22.1mm<ξb×h0=114满足适筋梁要求M bx R=fy×As×（h0-0.5x）=77.2kN.m同理可求得M by R=77.2kN.m板顶部受弯承载力：M tx R=fy×As’×（h0’-0.5x）式中：等效矩形应力值的应力系数α1=1.0混凝土抗压强度设计值f c=16.7N/mm2混凝土相对界限受压区高度ξb=0.518纵向钢筋抗拉强度设计值f y=360N/mm2受压钢筋截面积As’=1403 mm2板单位长度b=1000 mm受拉钢筋合力点至构件边缘的距离a s’=c+d/2=30mm截面有效高度h0’=h-a s’=220mm混凝土受压区高度x=f y×As’/（α1×f c×b）=30.2mm<ξb×h0=114满足适筋梁要求M tx R=fy×As’×（h0’-0.5x）=103.5kN.m同理可求得M ty R=103.5kN.m2)板强度验算：M bx R>M m x，M tx R>M s x，M ty R>M s y，M by R>M m y，五、汽车吊吊装时楼面梁强度验算：（1）汽车吊参数汽车吊吊装半径10m，吊重30t，配重22t，配重距回转中心距离为2.5m，即起重力矩为245t.m。

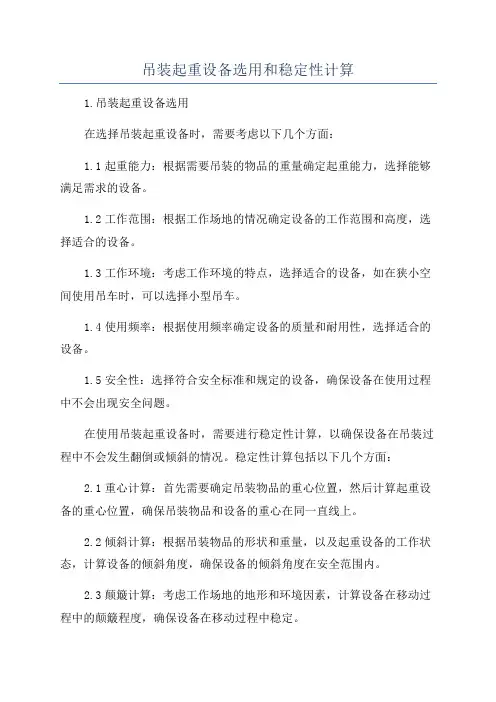

吊装起重设备选用和稳定性计算1.吊装起重设备选用在选择吊装起重设备时，需要考虑以下几个方面：1.1起重能力：根据需要吊装的物品的重量确定起重能力，选择能够满足需求的设备。

1.2工作范围：根据工作场地的情况确定设备的工作范围和高度，选择适合的设备。

1.3工作环境：考虑工作环境的特点，选择适合的设备，如在狭小空间使用吊车时，可以选择小型吊车。

1.4使用频率：根据使用频率确定设备的质量和耐用性，选择适合的设备。

1.5安全性：选择符合安全标准和规定的设备，确保设备在使用过程中不会出现安全问题。

在使用吊装起重设备时，需要进行稳定性计算，以确保设备在吊装过程中不会发生翻倒或倾斜的情况。

稳定性计算包括以下几个方面：2.1重心计算：首先需要确定吊装物品的重心位置，然后计算起重设备的重心位置，确保吊装物品和设备的重心在同一直线上。

2.2倾斜计算：根据吊装物品的形状和重量，以及起重设备的工作状态，计算设备的倾斜角度，确保设备的倾斜角度在安全范围内。

2.3颠簸计算：考虑工作场地的地形和环境因素，计算设备在移动过程中的颠簸程度，确保设备在移动过程中稳定。

2.4静荷载计算：考虑吊装物品的重量和形状，计算设备在吊装过程中产生的静荷载，确保设备的结构和强度能够承受静荷载。

2.5动荷载计算：考虑设备在吊装过程中的运动状态，计算设备在运动过程中产生的动荷载，确保设备的结构和强度能够承受动荷载。

通过以上稳定性计算，可以确保吊装起重设备在吊装过程中稳定可靠，保证吊装作业的安全性和高效性。

总结而言，吊装起重设备在选用和稳定性计算方面都需要进行详细的考虑和计算，以确保设备能够满足吊装作业的需求，并保证吊装作业的安全性和高效性。

只有这样，才能更好地保障吊装作业的顺利进行。

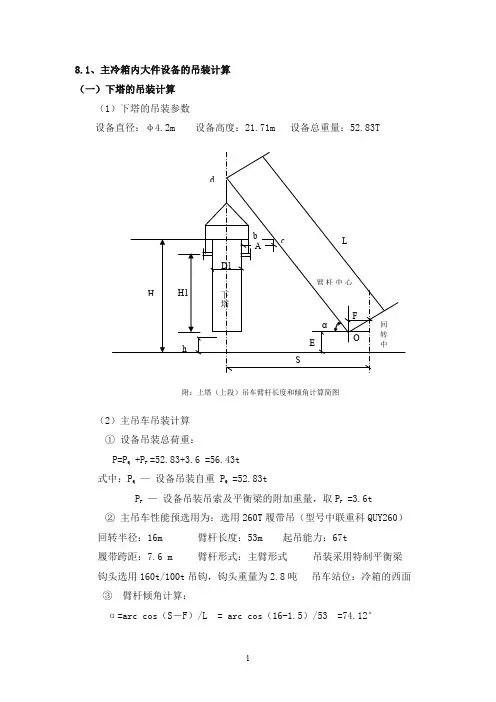

8.1、主冷箱内大件设备的吊装计算 （一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ4.2m 设备高度：21.71m 设备总重量：52.83T（2）主吊车吊装计算 ① 设备吊装总荷重： P=P Q +P F =52.83+3.6 =56.43t 式中：P Q — 设备吊装自重 P Q =52.83tP F — 设备吊装吊索及平衡梁的附加重量，取P F =3.6t ② 主吊车性能预选用为：选用260T 履带吊（型号中联重科QUY260） 回转半径：16m 臂杆长度：53m 起吊能力：67t 履带跨距：7.6 m 臂杆形式：主臂形式 吊装采用特制平衡梁 钩头选用160t/100t 吊钩，钩头重量为2.8吨 吊车站位：冷箱的西面 ③ 臂杆倾角计算：α=arc cos （S －F ）/L = arc cos （16-1.5）/53 =74.12°HAD1hb c F OEα回 转 中 心臂杆中心LdS附：上塔（上段）吊车臂杆长度和倾角计算简图H1下塔式中：S — 吊车回转半径：选S=16mF — 臂杆底铰至回转中心的距离，F=1.5m L — 吊车臂杆长度，选L=53m ④ 净空距离A 的计算： A=Lcos α－（H －E ）ctg α－D/2=53cos74.12°－(36.5-2) ctg74.12°－5/2=2.1m式中：H — 设备吊装时距臂杆最近的最高点b 至地面的高度，选H=36.5mE — 臂杆底铰至地面的高度，E=2m D — 设备直径：D=4.2m ，取D=5 m以上计算说明所选的吊车性能能满足吊装需求 ⑤ 主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22% 经过校核，选用的主吊车能够满足吊装要求。

（3）溜尾吊车的吊装计算① 受力计算 F=② 溜尾吊车的选择（9-1）×52.8321.71-1-1=21.44tQ26M1.0m 1m9mQG21.71mF 附：下塔溜尾吊车受力计算简图辅助吊车选用为：75T汽车吊臂杆长度：12m；回转半径：7m；起吊能力：36t；吊装安全校核：因为21.44t〈36t，所以75T汽车吊能够满足吊装要求。
