电光调制器的原理介绍

电光调制器简介电光调制器（Electro-Optic Modulator，EOM）是一种利用外加电场改变光的折射率而实现光信号调制的器件。

其主要应用于光通信、光纤传感和光学仪器中。

本文将介绍电光调制器的工作原理、分类、应用以及未来发展方向。

工作原理电光调制器利用光学材料的Pockels效应实现调制光信号的功能。

Pockels效应是指在某些晶体中，当施加外加电场时，晶体的折射率发生变化。

其基本原理是通过施加电场，改变光传输介质中的折射率，从而实现光信号的调制。

一般而言，电光调制器由电光晶体和电极两部分组成。

电光晶体通常选用具有Pockels效应的非线性晶体，如锂铌酸锂（LiNbO3）、锂钼酸锂（LiMoO3）等。

当电压施加到电光晶体上时，电场会改变晶体中的分子极化状态，从而改变光的传播速度和方向，从而实现对光信号的调制。

分类根据工作原理和结构的不同，电光调制器可以分为以下几类：平面型电光调制器平面型电光调制器是一种常见的电光调制器。

其结构由一个电光晶体块和两个电极构成。

光信号通过电光晶体传播时，施加在电极上的电场会改变光的折射率，从而实现对光信号的调制。

波导型电光调制器波导型电光调制器是基于光波导结构的一种调制器。

其结构由光波导和电极构成。

光信号通过光波导传播时，在电极的作用下，调制电场会改变光波导中的折射率，从而实现对光信号的调制。

由于电场仅在波导中传播，波导型电光调制器具有较高的调制速度和较低的驱动电压。

光纤型电光调制器光纤型电光调制器是将电光晶体直接集成在光纤中的一种调制器。

其结构由光纤和电光晶体构成。

光信号在光纤中传播时，施加在电光晶体上的电场会改变光纤中的折射率，从而实现对光信号的调制。

光纤型电光调制器具有体积小、集成度高的特点。

应用电光调制器作为光通信、光纤传感和光学仪器中的关键设备，具有广泛的应用。

光通信电光调制器在光通信系统中用于调制和解调光信号。

其高速调制特性使其成为光纤通信中的关键器件。

电光调制的原理和应用1. 介绍电光调制是一种利用电场对光信号实现调制的技术。

通过改变电场的强弱或方向，可以实现对光信号的调制，从而实现光通信、光存储、光显示等应用。

2. 原理电光调制的原理是利用光电效应和压电效应。

光电效应是指光照射到物质上，使得物质中的自由电荷发生移动的现象。

压电效应是指当某些晶体材料被施加电场时，晶体会发生形变。

电光调制的原理主要有两种：2.1 线性调制线性调制是利用电场的强弱来控制光信号的强度。

当电场施加在光调制器件上时，光电效应使得光子与电子发生能量转换，从而改变光的强度。

线性调制常用于光通信中的调制技术。

2.2 相位调制相位调制是利用电场的变化来控制光信号的相位。

通过改变电场的方向或者频率，可以改变光的相位，进而改变光波的传播速度。

相位调制常用于光存储和光显示等应用中。

3. 应用电光调制技术在光通信、光存储、光显示等领域有着广泛的应用。

3.1 光通信电光调制技术在光通信中起到至关重要的作用。

光通信使用光信号来传输信息，而电光调制技术实现了对光信号的调制和解调。

通过调制光信号的强度或相位，可以实现高速、高带宽的光通信。

3.2 光存储电光调制技术在光存储中也有广泛的应用。

通过控制电场的强弱或方向，可以改变光信号的强度或相位，从而实现对光信号的存储和读取。

光存储技术具有容量大、读写速度快等优点，在数据存储领域具有广泛的应用前景。

3.3 光显示电光调制技术在光显示领域也得到了广泛的应用。

通过调制光信号的强度或相位，可以改变光的亮度、颜色等，实现高质量的光显示。

光显示技术在电子产品、平板显示器等领域有着广泛的应用。

4. 总结电光调制技术通过利用光电效应和压电效应，实现对光信号的调制和解调。

通过调制光信号的强度或相位，电光调制技术在光通信、光存储、光显示等领域有着重要的应用。

随着光通信和光存储等技术的快速发展，电光调制技术将继续发挥着重要作用，并在未来的光电子领域中发展出更多的应用。

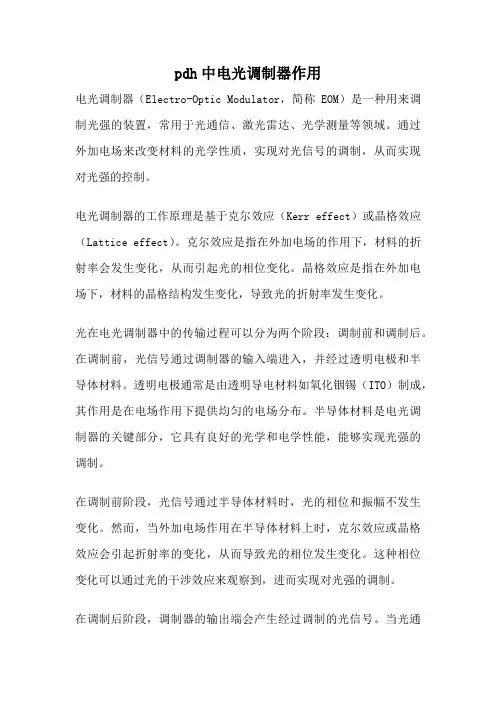

pdh中电光调制器作用电光调制器（Electro-Optic Modulator，简称EOM）是一种用来调制光强的装置，常用于光通信、激光雷达、光学测量等领域。

通过外加电场来改变材料的光学性质，实现对光信号的调制，从而实现对光强的控制。

电光调制器的工作原理是基于克尔效应（Kerr effect）或晶格效应（Lattice effect）。

克尔效应是指在外加电场的作用下，材料的折射率会发生变化，从而引起光的相位变化。

晶格效应是指在外加电场下，材料的晶格结构发生变化，导致光的折射率发生变化。

光在电光调制器中的传输过程可以分为两个阶段：调制前和调制后。

在调制前，光信号通过调制器的输入端进入，并经过透明电极和半导体材料。

透明电极通常是由透明导电材料如氧化铟锡（ITO）制成，其作用是在电场作用下提供均匀的电场分布。

半导体材料是电光调制器的关键部分，它具有良好的光学和电学性能，能够实现光强的调制。

在调制前阶段，光信号通过半导体材料时，光的相位和振幅不发生变化。

然而，当外加电场作用在半导体材料上时，克尔效应或晶格效应会引起折射率的变化，从而导致光的相位发生变化。

这种相位变化可以通过光的干涉效应来观察到，进而实现对光强的调制。

在调制后阶段，调制器的输出端会产生经过调制的光信号。

当光通过半导体材料时，光的相位已经发生了变化，从而导致光的折射率也发生了变化。

这种折射率的变化会引起光的传播速度的改变，进而导致光的相位和振幅的变化。

最终，经过调制的光信号通过调制器的输出端传出。

电光调制器具有许多优点，使其在光通信和光学测量领域得到广泛应用。

首先，它具有高调制速度和宽带宽的特点，可以实现对高速光信号的调制。

其次，电光调制器的调制深度高，可以实现对光强的大幅调制。

此外，电光调制器具有低插入损耗和高线性度的特点，可以保持光信号的质量和准确性。

尽管电光调制器在光通信和光学测量中具有广泛应用，但也存在一些挑战和限制。

首先，电光调制器的制作过程较为复杂，需要高精度的加工和控制技术。

一种电光调制器的偏压控制电路系统
电光调制器是一种用于调制光信号的设备，常见于光通信和光学传感应用中。

它通常由一个电光调制器和一个偏压控制电路系统组成，以实现光信号的调制。

以下是电光调制器的偏压控制电路系统的一般构成和工作原理：
1.电光调制器（EOM）：电光调制器通常是一种具有特殊材料的光
学器件，如锂钌酸铌（LiNbO3）晶体或硅光子芯片。

这种器件
在外部电场的作用下可以改变其折射率，从而调制通过它的光
信号。

2.光输入和输出接口：电光调制器通常有光输入和输出接口，光
信号通过这些接口传输到调制器中并从中输出。

3.偏压控制电路：偏压控制电路负责提供电场偏压，以在电光调
制器中引起折射率的变化。

这个电场的强度由偏压电源控制，
它是调制器的控制参数。

4.驱动信号源：通常，电光调制器需要一个来自驱动信号源的调
制信号。

这个信号决定了光信号的调制方式，例如强度调制或
相位调制。

5.反馈控制回路：一些电光调制器系统包括反馈控制回路，以确
保输出的光信号稳定和精确。

这可以通过监测输出信号并根据
需要调整偏压电场来实现。

电光调制器的偏压控制电路系统的工作原理是，通过调整偏压电场的强度和驱动信号，可以使光信号的属性（如强度或相位）发生变
化，从而进行调制。

这种调制方法用于光通信、光传感和其他光学应用中，以传输信息或测量光信号的特性。

电光调制器的性能和稳定性取决于偏压控制电路的精确性和稳定性。

电光调制原理电光调制是指利用电信号控制光的强度、相位或频率的过程，是现代光通信和光电子技术中的重要组成部分。

在光通信系统中，电光调制器是将电信号转换为光信号的关键器件之一，其原理和工作机制对于光通信系统的性能至关重要。

电光调制原理的核心是利用半导体材料的光电效应来实现。

当半导体材料受到外界电场的作用时，会发生光电效应，即电场会改变材料的折射率和吸收系数，从而影响光的传播特性。

利用这一特性，可以通过调节电场的强度来控制光的强度或相位，实现电光调制。

在光通信系统中，常用的电光调制器包括直接调制器和外调制器两种类型。

直接调制器是利用半导体激光器自身的电光调制特性，将电信号直接作用于激光器，通过改变激光器的电流来实现光强度的调制。

外调制器则是将电信号作用于外部调制器件，如Mach-Zehnder调制器或LiNbO3调制器，通过调节外部器件的光学特性来实现光信号的调制。

无论是直接调制器还是外调制器，其基本原理都是利用电场控制光的传播特性，从而实现电信号到光信号的转换。

在实际应用中，电光调制器的性能直接影响着光通信系统的传输速率、信噪比和功耗等重要指标。

因此，研究和优化电光调制器的原理和结构对于提高光通信系统的性能具有重要意义。

除了在光通信系统中的应用，电光调制原理也在光电子技术领域有着广泛的应用。

例如，在光纤传感、光学成像和光学信息处理等领域，都需要利用电光调制器实现对光信号的调控和处理，从而实现各种光电子功能。

总之，电光调制原理是光通信和光电子技术中的重要基础，其原理和应用对于推动光电子技术的发展具有重要意义。

随着光通信和光电子技术的不断发展，电光调制原理的研究和应用也将会得到进一步的深化和拓展，为实现更高速、更稳定的光通信系统和光电子设备提供重要支撑。

第三章电光调制器内容•电光调制的基本原理•铌酸锂（LiNbO3）电光调制器•半导体电吸收调制器（EAM）电光调制电光调制：将电信息加载到光载波上，使光参量随着电参量的改变而改变。

光波作为信息的载波。

强度调制的方式作为信息载体的光载波是一种电磁场：()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数，均可进行调制。

在模拟信号的调制中称为AM 、FM 和PM ；在数字信号的调制中称为ASK 、FSK 和PSK 。

调制器：将连续的光波转换为光信号，使光信号随电信号的变化而变化。

性能优良的调制器必须具备：高消光比、大带宽、低啁啾、低的偏置电压。

电光调制的主要方式直接调制：电信号直接改变半导体激光器的偏置电流，使输出激光强度随电信号而改变。

优点：采用单一器件成本低廉附件损耗小缺点：调制频率受限，与激光器弛豫振荡有关产生强的频率啁啾，限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制：调制信号作用于激光器外的调制器上，产生电光、热光或声光等物理效应，从而使通过调制器的激光束的光参量随信号而改变。

优点：不干扰激光器工作，波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点：额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有：电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播－电光效应在光与物质相互作用中，电场强度（E）与电极化矢量（P）的关系。

电光调制器是一种能够根据输入信号产生相应的输出光束调制的设备。

在电光调制器中，半波电压随频率变化是一个非常重要的特性，它直接影响了调制器的工作效果和性能。

本文将围绕电光调制器半波电压随频率变化的问题展开讨论，从基本原理、影响因素、实际应用等多个方面进行阐述，希望能够对相关领域的研究和应用起到一定的参考作用。

一、电光调制器及其基本原理电光调制器是一种利用电场效应来调制光的器件，其工作原理主要是利用半导体材料的线性光电效应。

当在半导体材料中施加电场时，电子和空穴将被分开并产生漂移运动，从而改变了材料的折射率，使得通过材料的光的相位和振幅发生改变，最终实现输入信号到输出光束的调制。

二、半波电压的概念及其在电光调制器中的作用半波电压指的是在电光调制器中，使得输出光强减小到输入光强的一半所需要的电场强度。

在电光调制器中，半波电压作为一个重要的性能指标，直接影响了调制器的调制带宽、调制效率等指标，因此具有重要的意义。

三、半波电压随频率的变化规律1.理论分析根据半导体材料的固有特性，以及电光调制器的工作原理可以得出，半波电压随频率的变化呈现出一定的规律。

随着频率的增加，半波电压通常会呈现出先减小后增大的趋势，这是由于半导体材料在高频下存在着一些非线性效应导致的。

2.影响因素半波电压随频率的变化受到多种因素的影响，主要包括材料的本征特性、器件结构、外界环境等因素。

在实际应用中，需要综合考虑这些因素对半波电压的影响，以实现更好的调制器性能。

四、实际应用与案例分析在光通信、激光雷达、光学成像等领域，电光调制器被广泛应用于光信号的调制和处理。

通过合理地设计和控制半波电压随频率的变化，可以实现更高效的光信号调制和处理，提高系统的性能和可靠性。

结语电光调制器半波电压随频率的变化是一个复杂而重要的问题，对于电光调制器的性能和应用具有重要的影响。

通过对这一问题的深入研究和分析，将有助于提高电光调制器的性能，并推动相关领域的发展。

光调制器的基本原理
光调制器的基本原理
光调制器的基本原理
光调制器，用于控制光的强度，分类电光、热光、声光、全光，基本理论电光效应等。

光调制器是高速、短距离光通信的关键器件，也是最重要的集成光学器件之一。

光调制器按照其调制原理来讲，可分为电光、热光、声光、全光等，它们所依据的基本理论是各种不同形式的电光效应、声光效应、磁光效应、Franz-Keldysh效应、量子阱Stark效应、载流子色散效应等。

其中电光调制器是通过电压或电场的变化最终调控输出光的折射率、吸收率、振幅或相位的器件，它在损耗、功耗、速度、集成性等方面都优于其他类型的调制器，也是目前应用最为广泛的调制器。

在整体光通信的光发射、传输、接收过程中，光调制器被用于控制光的强度，其作用是非常重要的。

?
光调制的目的是对所需的信号或被传输的信息进行包括去背景信号、去噪。

电光调制器的原理要用激光作为传递信息的工具,首先要解决如何将传输信号加到激光辐射上去的问题,我们把信息加载于激光辐射的过程称为激光调制,把完成这一过程的装置称为激光调制器.由已调制的激光辐射还原出所加载信息的过程则称为解调.因为激光实际上只起到了"携带"低频信号的作用,所以称为载波,而起控制作用的低频信号是我们所需要的,称为调制信号,被调制的载波称为已调波或调制光.按调制的性质而言,激光调制与无线电波调制相类似,可以采用连续的调幅,调频,调相以及脉冲调制等形式,但激光调制多采用强度调制.强度调制是根据光载波电场振幅的平方比例于调制信号,使输出的激光辐射的强度按照调制信号的规律变化.激光调制之所以常采用强度调制形式,主要是因为光接收器一般都是直接地响应其所接受的光强度变化的缘故.激光调制的方法很多,如机械调制,电光调制,声光调制,磁光调制和电源调制等.其中电光调制器开关速度快,结构简单.因此,在激光调制技术及混合型光学双稳器件等方面有广泛的应用.电光调制根据所施加的电场方向的不同,可分为纵向电光调制和横向电光调制.利用纵向电光效应的调制,叫做纵向电光调制,利用横向电光效应的调制,叫做横向电光调制编辑本段电光调制器的应用在电通信系统中,原始率数字信号电平的峰－峰值只有0.8V。

因为数据率大于2.5Gb/s的铌酸锂调制器的半波电压（Vp）较高，故都需要用驱动器来推动调制器。

驱动器不仅要有很宽的工作频带，并且要能提供足够大的微波输出功率。

例如：对于10Gb/s、Vp＝5.5V的调制器，需要驱动器具有75KHz 到8GHz的工作频带及20dBm（100mW）的1dB输出功率。

制作率的驱动器是非常困难的，因此制作具有低Vp的调制器是很受欢迎的。

当然，也要求调制器有良好的其他性能，如低的光插入损耗、大的消光比、小的光反射损耗、弱的电反射损耗和合适的啁啾（chirp）参量。

电光调制器有很多用途。
