AutoCAD二维绘图基础课程

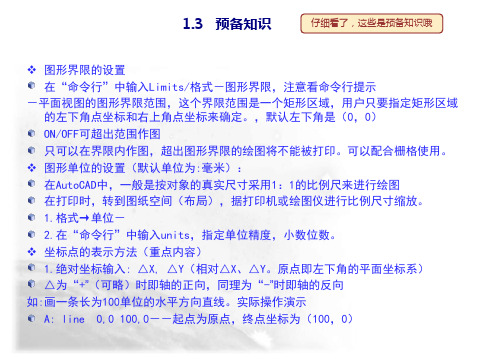

1.3 预备知识
B: line 100,100 200,100 2.相对坐标输入:@△X, △Y（相对于某一参考点） 如:以（200，200）为起始点水平画一300单位长的线段 line 200,200 @300,0 3.极坐标（点到点之间的距离和与X轴正方向的夹角来确定坐标点）@长度,角度 如:绘制一长为100单位且与水平夹角成35的直线 ： line 任点 @100<35 同样line 200,200 @300<0 4.给定方向+长度即可。 利用极轴追踪可控制任意角度的直线 对象的删除 执行删除命令，再选取相应的对象，然后鼠标右键选“确定”（或回车/空格键）： erase/E 文件的打开/保存/新建 新建一个文件可以用 “new” 命令，但通常会打开一个对话框，要你选用一个模版 文件，刚开始大家使用缺省的模版即可。
2.3
图层
打印，即使“打印”选项是打开的。 锁定和解锁：不能编辑锁定图层中的对象，直到解锁该图层。如果只想查看图层信息而不需要编辑图 层中的对象，则将图层锁定是有益的。 冻结和解冻：冻结图层可以加快 ZOOM、 PAN 和许多其他操作的运行速度，增强对象选择的性能并 减少复杂图形的重生成时间。AutoCAD 不在冻结图层上显示、打印、隐藏、渲染或重生成对象。 请冻结长时间不用看到的图层。 关闭和锁定的图层还是要渲染、重新生成对象！ 锁定图层时，图层上的对象均不可修改，
对象特性概述
绘制的每个对象都具有特性。有些特性是基本特性，适用于多数对象。例如图层、颜色、线 型和打印样式。有些特性是专用于某个对象的特性。如，圆的特性包括半径和面积，直线的 特性包括长度和角度。 多数基本特性可以通过图层指定给对象，也可以直接指定给对象；有时也会随着块的插入而 是对象带有块的特性(当块未炸开时不可更改)。（By Layer /By Block）
[工学]3-二维图形绘制编辑
![[工学]3-二维图形绘制编辑](https://img.taocdn.com/s1/m/1244b53c1fd9ad51f01dc281e53a580216fc509d.png)
Mline 或ml 命令提示行
当前设置: 对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]:
Xline 构造线 Ray 射线 Ellipse 椭圆 Revcloud 云线
2.二维图形编辑/辅助绘图命令
图形绘制 → 图形编辑/修改 → 成果
复制：copy 可在复制时位移
删除： erase/ e 阵列： array/ ar
阵列的参数：行/行距，列/列距，矩形阵列/环形阵列 练习：矩形阵列（图3-23），环形阵列（图3-25） 偏移： offset/ o 相当于gis中的缓冲区。常用于绘制道路边界/红线等 修剪： trim/ tr 先选择修剪的参考线，然后选择要修剪的（裁掉）的部分 延伸： extend/ ex 先选择延伸的参考线，然后选择要延伸的线段
查询面域/质量特性
【查询】工具栏：【面域/质量特性】按钮 下拉菜单：【工具】|【查询】|【面域/质量
特性】 命令行：massprop【Enter】
列表查询
【查询】工具栏：【列表】按钮 下拉菜单：【工具】|【查询】|【列表】 命令行：list【Enter】
标注和文字
AutoCAD提供了强大的精确绘图的功能，其中包括 对象捕捉、追踪、极轴、栅格、正交等
利用精确绘图可以进行图形处理和数据分析，数据结 果的精度能够达到工程应用所需的程度，降低大量的 工作量，提高设计的效率
捕捉和栅格
栅格是显示在用户定义的图形界限内的点阵，它类 似于在图形下放置一张坐标纸，使用栅格可以对齐 对象并直观显示对象之间的距离，可以直观地参照 栅格进行绘制草图。在输出图纸时并不打印栅格， 可以随时调整栅格的间距。
而极轴是后来出现的更强大的工具，可以追踪更多 的角度，可以设置增量角，所有0°和增量角的整 数倍角度都会被追踪到，还可以设置附加角以追踪 单独的极轴角
当前设置: 对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]:
Xline 构造线 Ray 射线 Ellipse 椭圆 Revcloud 云线
2.二维图形编辑/辅助绘图命令
图形绘制 → 图形编辑/修改 → 成果
复制：copy 可在复制时位移
删除： erase/ e 阵列： array/ ar
阵列的参数：行/行距，列/列距，矩形阵列/环形阵列 练习：矩形阵列（图3-23），环形阵列（图3-25） 偏移： offset/ o 相当于gis中的缓冲区。常用于绘制道路边界/红线等 修剪： trim/ tr 先选择修剪的参考线，然后选择要修剪的（裁掉）的部分 延伸： extend/ ex 先选择延伸的参考线，然后选择要延伸的线段
查询面域/质量特性
【查询】工具栏：【面域/质量特性】按钮 下拉菜单：【工具】|【查询】|【面域/质量
特性】 命令行：massprop【Enter】
列表查询
【查询】工具栏：【列表】按钮 下拉菜单：【工具】|【查询】|【列表】 命令行：list【Enter】
标注和文字
AutoCAD提供了强大的精确绘图的功能，其中包括 对象捕捉、追踪、极轴、栅格、正交等
利用精确绘图可以进行图形处理和数据分析，数据结 果的精度能够达到工程应用所需的程度，降低大量的 工作量，提高设计的效率
捕捉和栅格
栅格是显示在用户定义的图形界限内的点阵，它类 似于在图形下放置一张坐标纸，使用栅格可以对齐 对象并直观显示对象之间的距离，可以直观地参照 栅格进行绘制草图。在输出图纸时并不打印栅格， 可以随时调整栅格的间距。
而极轴是后来出现的更强大的工具，可以追踪更多 的角度，可以设置增量角，所有0°和增量角的整 数倍角度都会被追踪到，还可以设置附加角以追踪 单独的极轴角
第三章 二维绘图基础
计算机图形学 二维绘图
5 应用举例
例：描绘函数 y=sin(2x)*e-0.1x 的图像，x的取值范围为 [0,10]，最大限度显示在屏幕上。
算法：
w1=0; w2=10; w3=-1; w4=1; v1=0; v2=1024; v3=768; v4=0; a1=(v2-v1)/(w2-w1); b1=(v1*w2-v2*w1)/(w2-w1); a2=(v4-v3)/(w4-w3); b2=(v3*w4-v4*w3)/(w4-w3); x=0; y=sin(2*x)*exp(0.1*x); xe=a1*x+b1; ye=a2*y+b2; moveto (xe, ye) for (x=0; x<=10; x=x+0.1) { y=sin(2*x)*exp(0.1*x); xe=a1*x+b1; ye=a2*y+b2; lineto (xe, ye) }
计算机图形学 二维绘图
2 窗口（Window） 在用户坐标系内取一个矩形框，矩形框内 包含着人们研究的图形，或者包含着人们感 兴趣的图形部分.这个矩形框称为窗口(见图). 窗口由四个变量确定，w1,w2,w3,w4, 单 位取决于用户单位。
W2,W4
窗口
W1,W3
计算机图形学 二维绘图
3 视见区（Viewport） 在屏幕域取一个矩形框，将图形显示在这 个矩形框内，这个矩形框称为视见区(见图)。 视见区由四个变量确定，v1,v2,v3,v4, 单位 为屏幕像素单位。
计算机图形学 二维绘图
2 画点命令 命令格式：putpixel( x, y, color ) 功能：把位置为（ x, y ）的点置为 color 所 代表的颜色。 例如： putpixel( 100, 50, RED ) 把位置为（ 100, 50 ）的点置为红色。
第二章-二维基本绘图命令
计算机辅助绘图
二维基本绘图命令REC计算机辅助绘图坐标系： 坐标系：
在AutoCAD中， 中 按坐标系的定制对象不同，可分为世界坐标系（ 按坐标系的定制对象不同，可分为世界坐标系（WCS）和 ） 用户坐标系（ 用户坐标系（UCS）； ）； 按坐标值参考点不同，可分为绝对坐标系和相对坐标系； 按坐标值参考点不同，可分为绝对坐标系和相对坐标系； 按坐标轴不同，可分为直角坐标系、极坐标系、 按坐标轴不同，可分为直角坐标系、极坐标系、球坐标系 和柱坐标系。常使用绝对坐标 相对坐标。 绝对坐标和 和柱坐标系。常使用绝对坐标和相对坐标。
绘制圆弧时输入的半径值和圆心角有正负之分。 绘制圆弧时输入的半径值和圆心角有正负之分。 圆弧时输入的半径值和圆心角有正负之分 时针方向画弧； 半径： 输入的为正 半径： 输入的为正时，沿顺时针方向画弧； 负 逆 圆心角：当角度为正 时针方向画弧； 圆心角：当角度为正值，沿逆时针方向画弧； 负 顺
REC
计算机辅助绘图 6、练习画椭圆和椭圆弧，椭圆长轴为500，短轴长为 、练习画椭圆和椭圆弧，椭圆长轴为 ，短轴长为200； ； 注意：椭圆弧存在起始角度和终止角度。 注意：椭圆弧存在起始角度和终止角度。
REC
计算机辅助绘图 7、练习多段线（Pline）的画法。 、练习多段线（ ）的画法。
REC
计算机辅助绘图 8、练习圆环（donut）的画法。 、练习圆环（ ）的画法。
一般
圆角
3、练习正多边形（polygon）的画法，半径为 、练习正多边形（ ）的画法，半径为100。 。
REC
计算机辅助绘图 4、练习圆（circle）的画法。 、练习圆（ ）的画法。
圆心、半径画圆
圆心、直径画圆
REC
计算机辅助绘图
二维基本绘图命令REC计算机辅助绘图坐标系： 坐标系：
在AutoCAD中， 中 按坐标系的定制对象不同，可分为世界坐标系（ 按坐标系的定制对象不同，可分为世界坐标系（WCS）和 ） 用户坐标系（ 用户坐标系（UCS）； ）； 按坐标值参考点不同，可分为绝对坐标系和相对坐标系； 按坐标值参考点不同，可分为绝对坐标系和相对坐标系； 按坐标轴不同，可分为直角坐标系、极坐标系、 按坐标轴不同，可分为直角坐标系、极坐标系、球坐标系 和柱坐标系。常使用绝对坐标 相对坐标。 绝对坐标和 和柱坐标系。常使用绝对坐标和相对坐标。
绘制圆弧时输入的半径值和圆心角有正负之分。 绘制圆弧时输入的半径值和圆心角有正负之分。 圆弧时输入的半径值和圆心角有正负之分 时针方向画弧； 半径： 输入的为正 半径： 输入的为正时，沿顺时针方向画弧； 负 逆 圆心角：当角度为正 时针方向画弧； 圆心角：当角度为正值，沿逆时针方向画弧； 负 顺
REC
计算机辅助绘图 6、练习画椭圆和椭圆弧，椭圆长轴为500，短轴长为 、练习画椭圆和椭圆弧，椭圆长轴为 ，短轴长为200； ； 注意：椭圆弧存在起始角度和终止角度。 注意：椭圆弧存在起始角度和终止角度。
REC
计算机辅助绘图 7、练习多段线（Pline）的画法。 、练习多段线（ ）的画法。
REC
计算机辅助绘图 8、练习圆环（donut）的画法。 、练习圆环（ ）的画法。
一般
圆角
3、练习正多边形（polygon）的画法，半径为 、练习正多边形（ ）的画法，半径为100。 。
REC
计算机辅助绘图 4、练习圆（circle）的画法。 、练习圆（ ）的画法。
圆心、半径画圆
圆心、直径画圆
REC
计算机辅助绘图
《第2章二维绘图基础》
图层状态控制技巧
打开/关闭图层
在图层管理器中，点击图层名称左侧的灯泡图标，可以打 开或关闭该图层。关闭的图层将不显示在绘图区域中。
冻结/解冻图层
点击图层名称左侧的雪花图标，可以冻结或解冻该图层。 冻结的图层将无法进行编辑和选择，但不影响层名称左侧的锁图标，可以锁定或解锁该图层。锁 定的图层将无法进行编辑和修改，但可以进行选择和查看。
准备绘图工具
选择合适的二维绘图软件，并熟悉其 基本操作和功能。
实例分析：关键步骤和技巧讲解
绘制基本图形
01
利用绘图工具绘制点、线、面等基本图形元素。
进行图形编辑
02
对绘制的图形进行移动、旋转、缩放等编辑操作，以满足特定
需求。
完善细节处理
03
对图形进行细节调整，如修改颜色、线型等，提升图形质量。
实例分析：关键步骤和技巧讲解
精确控制图形位置
使用坐标输入或对象捕捉功能，确保图形的精确定位。
利用图层管理图形
通过图层功能对图形进行分类管理，提高编辑效率。
实例分析：关键步骤和技巧讲解
使用快捷键加速操作
熟练掌握常用快捷键，提高绘图和编辑速度。
保持图形比例和尺寸
在进行缩放等操作时，注意保持图形的比例和尺寸关系。
实例操作演示：详细步骤展示
符号插入法
在文本编辑器中选择插入符号功 能，找到需要的特殊字符并插入。
编码输入法
了解特殊字符的编码，通过输入 编码实现特殊字符的输入。
复制粘贴法
从其他来源复制需要的特殊字符， 然后粘贴到目标位置。
04
图层管理与属性设置
图层概念及作用
图层定义
图层是图形文件中的独立透明薄片， 用于组织和管理不同类型的图形对象 。
使用CAD进行二维绘图的基础知识
使用CAD进行二维绘图的基础知识CAD（计算机辅助设计）是一种广泛应用于设计和工程领域的工具，可用于创建和编辑二维图形。
它提供了一种便捷的方式来完成各种绘图任务，并且可以轻松地进行修改和编辑。
本文将介绍使用CAD进行二维绘图的基础知识和技巧。
第一步是了解CAD软件界面。
不同的CAD软件界面可能有所不同，但它们通常由工具栏、绘图区域和属性编辑器组成。
工具栏上有各种绘图工具，如直线、圆形、矩形等。
绘图区域用于显示和编辑绘图内容。
属性编辑器可以用来调整绘图元素的属性，如颜色、线型和线宽等。
接下来是创建一个新的绘图文件。
点击CAD软件界面上的“新建”按钮或菜单选项，选择新建绘图文件。
在弹出的对话框中，可以设置图纸的尺寸和比例。
一般情况下，选择标准的尺寸和比例即可，如A4纸和1:1比例。
绘图之前，需要选择合适的绘图单位。
CAD软件支持不同的单位，如毫米、厘米、英寸等。
选择适合自己的单位以确保绘图精度和准确性。
在CAD软件中，可以使用不同的绘图工具来创建各种几何图形。
最基本的工具之一是直线工具。
点击直线工具按钮，然后点击绘图区域中的起点和终点，即可创建一条直线。
类似地，使用其他绘图工具可以创建圆、矩形、弧线等各种图形。
在绘制图形过程中，可以使用CAD软件提供的捕捉功能来辅助绘图。
捕捉功能可以帮助我们将绘图元素对齐到特定位置，如网格点、端点、中点等。
可以在CAD软件界面上启用或禁用不同类型的捕捉，以便更好地控制绘图精度。
绘制完成后，可以使用CAD软件提供的编辑功能来修改和调整绘图内容。
例如，可以选择绘图元素并移动、旋转或缩放它们。
可以使用剪切、复制和粘贴功能来复制和粘贴绘图元素。
还可以使用修剪和延伸功能来修剪或延伸绘图元素。
除了基本的绘图工具和编辑功能，CAD软件还提供了一些更高级的功能。
例如，可以使用层功能来组织和管理绘图元素。
可以为不同类型的绘图元素创建不同的层，并根据需要显示或隐藏它们。
还可以为每个层设置属性，如颜色、线型和线宽等。
AutoCAD二维绘图软件入门教程
AutoCAD二维绘图软件入门教程在设计和工程领域中，AutoCAD软件是最常用的二维绘图工具之一。
它提供了强大的功能和易于使用的界面，使得绘图变得简单而高效。
本篇文章将为读者提供一个AutoCAD二维绘图软件的入门教程。
第一章：AutoCAD介绍AutoCAD是一款由美国Autodesk公司开发的计算机辅助设计（CAD）软件。
它在绘图和设计过程中提供了许多工具和功能，包括绘图、修改、标注、测量等。
AutoCAD支持多种文件格式，如DWG、DXF等。
它适用于建筑、机械、电气等各个领域的设计和绘图。
第二章：界面和工具栏打开AutoCAD软件后，我们将看到一个包含菜单栏、工具栏、绘图区域和命令行的界面。
菜单栏提供了各种菜单选项，如文件、编辑、视图等。
工具栏包含常用工具按钮，如绘制线条、绘制圆等。
绘图区域是我们进行绘图的主要区域，而命令行则用于输入命令和查看系统信息。
第三章：绘图基础在AutoCAD中进行绘图之前，我们需要了解一些基本概念。
例如，我们需要了解坐标系，其中原点是(0,0)，水平方向为x轴，垂直方向为y轴。
我们还需要熟悉单位设置，例如长度单位可以是毫米、英尺等。
此外，也需要了解各种常用的绘图命令，如绘制直线、绘制圆等。
第四章：线条和实体在AutoCAD中，线条是最基本的元素之一。
我们可以使用直线命令来绘制直线，只需指定起点和终点即可。
除了直线之外，AutoCAD还支持绘制其他类型的线条，如多段线和样条曲线。
此外，AutoCAD还支持绘制各种实体，如矩形、椭圆、多边形等。
第五章：修改和编辑在绘图过程中，我们经常需要修改和编辑已经绘制的图形。
AutoCAD提供了许多功能强大的命令，如移动、旋转、缩放等，帮助我们完成这些操作。
我们可以使用这些命令来移动图形的位置、改变图形的大小和形状，以及进行其他各种编辑操作。
第六章：标注和尺寸在设计和工程领域中，标注和尺寸是非常重要的工作。
AutoCAD提供了多种标注和尺寸工具，如直线标注、半径标注、角度标注等。
二维绘图基础
15
3．“打开和保存”选项卡 “打开和保存”选项卡用于设置工作文件旳保存参数
。例如是否自动保存文件和自动保存文件旳时间间隔，是 否保持日志，以及是否加载外部参照等。 4．“打印”选项卡
“打印”选项卡用于设置AutoCAD旳输出设备。默认 情况下输出设备为Windows打印机。但在诸多情况下， 为了输出较大幅面旳图形，顾客也可能需要使用专门旳绘 图仪。
26
命令: '_limits 重新设置模型空间界线: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
顾客可在该提醒下用鼠标在绘图屏幕上点取一点作为图 形界线左下角旳位置，也能够用回车接受其默认值，也能够 直接输入新旳数值。
执行完上述操作后，AutoCAD会继续提醒： 指定右上角点 <420.0000,297.0000>:
16
5．“系统”选项卡 “系统”选项卡对目前三维图形旳显示特征，设置目前定
点设备、是否显示OLE对话框、是否显示全部警告信息、是 否检验网络连接、是否显示开启对话框、是否允许长符号名 等。 6．“顾客系统配置”选项卡
“顾客系统配置”选项卡用于设置涉及顾客个人最基本旳 操作，例如原则加速键旳选择、是否使用右键快捷菜单、坐 标输入旳优先级、对象排序旳方式以及线宽设置等。
4
2.2 AutoCAD图形文件旳管理
2.2.1 创建新文件
在AutoCAD 2023中，顾客能够经过如下几种方式建立 新旳图形文件。 在命令行中输入New。 在“文件”菜单上单击“新建”。 在“原则”工具栏上单击“新建”图标。 输入快捷键Ctrl+N。
用上述措施中旳任一种命令，AutoCAD都会出现图2-1 所示旳“选择样板”对话框。顾客能够利用该对话框建立一种 新旳图形文件。
3．“打开和保存”选项卡 “打开和保存”选项卡用于设置工作文件旳保存参数
。例如是否自动保存文件和自动保存文件旳时间间隔，是 否保持日志，以及是否加载外部参照等。 4．“打印”选项卡
“打印”选项卡用于设置AutoCAD旳输出设备。默认 情况下输出设备为Windows打印机。但在诸多情况下， 为了输出较大幅面旳图形，顾客也可能需要使用专门旳绘 图仪。
26
命令: '_limits 重新设置模型空间界线: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
顾客可在该提醒下用鼠标在绘图屏幕上点取一点作为图 形界线左下角旳位置，也能够用回车接受其默认值，也能够 直接输入新旳数值。
执行完上述操作后，AutoCAD会继续提醒： 指定右上角点 <420.0000,297.0000>:
16
5．“系统”选项卡 “系统”选项卡对目前三维图形旳显示特征，设置目前定
点设备、是否显示OLE对话框、是否显示全部警告信息、是 否检验网络连接、是否显示开启对话框、是否允许长符号名 等。 6．“顾客系统配置”选项卡
“顾客系统配置”选项卡用于设置涉及顾客个人最基本旳 操作，例如原则加速键旳选择、是否使用右键快捷菜单、坐 标输入旳优先级、对象排序旳方式以及线宽设置等。
4
2.2 AutoCAD图形文件旳管理
2.2.1 创建新文件
在AutoCAD 2023中，顾客能够经过如下几种方式建立 新旳图形文件。 在命令行中输入New。 在“文件”菜单上单击“新建”。 在“原则”工具栏上单击“新建”图标。 输入快捷键Ctrl+N。
用上述措施中旳任一种命令，AutoCAD都会出现图2-1 所示旳“选择样板”对话框。顾客能够利用该对话框建立一种 新旳图形文件。
二维绘图基础ppt
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP买的VIP时长期间，下载特权不清零。
100W优质文档免费下 载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
2.1.3 命令的重复、撤销和重做
1. 重复命令
用户可以使用以下几种方式来重复执行命令：
• 重复执行上一条命令：按Enter或Space键，或在绘图区域 中单击右键，然后选择“重复”。
• 重复执行最近6条命令之一：在命令行或文本窗口中单击 右键，从快捷菜单中选择“近期使用的命令”，然后选择 最近使用过的6条命令之一。
•要以透明方式使用命令，应在输入命令之前输入单引号 （’）。命令行中，透明命令的提示前有一个双折号（>>）。
•透明命令执行结束后，将继续执行原命令。
•可透明使用不选择对象、不创建对象、不导致重生成活结束 绘图任务的命令。（有些命令，如3DORBIT，不能透明使 用。）
路漫漫其修远兮，吾将上下而求索！
许多系统变量有简单的开关设置。例如GRIDMODE， 输入0、off或false将关闭栅格显示；输入1、on或true将打开 栅格显示。其他系统变量存储数值或文字，如LIMMAX存储 右上图形界限（坐标）；DWGNAME是只读变量，存储当前 图形的文件名。
用户可以在对话框或命令行中修改或设置系统变量，某 些情况下，后者更为快捷。在命令行中修改或设置系统变量， 可在命令行中输入变量名称并按Enter键，然后依据提示进行 修改或设置并按回车。在使用其他命令的同时，可以检查或 修改系统变量设置。但是，如果改变了系统变量的值，新值 只有到该命令结束时才生效。
AutoCAD二维绘图入门
AutoCAD二维绘图入门AutoCAD是一款非常著名的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电气、土木工程等行业。
本文将从基本概念介绍、绘图工具、图层管理、文本编辑和尺寸标注等方面，详细介绍AutoCAD二维绘图的入门知识。
第一章：基本概念介绍AutoCAD是由美国Autodesk公司开发的一款CAD软件，可用于创建、修改和分析2D和3D几何图形。
它能够精确地绘制线条、图形和模型，并提供丰富的绘图工具和功能。
第二章：绘图工具AutoCAD提供了丰富多样的绘图工具，包括直线、圆弧、多段线、椭圆、样条线等。
通过这些工具，用户可以快速绘制各种几何图形，并进行修改和编辑。
第三章：图层管理在AutoCAD中，图层是一种组织和管理绘图元素的方式。
通过图层管理功能，用户可以将不同类型的图形元素分别放在不同的图层上，并对图层进行显示和隐藏、锁定和解锁等操作，以便更好地管理和控制绘图。
第四章：文本编辑在绘图中，文本编辑是非常重要的一个环节。
AutoCAD提供了强大的文本编辑功能，用户可以在绘图中插入文本对象，并对其进行编辑和格式化，包括字体、大小、对齐方式等，以便在绘图中添加文字说明和标注。
第五章：尺寸标注尺寸标注是绘图中不可或缺的一部分，用于表示图形的大小、距离和角度等信息。
在AutoCAD中，用户可以通过尺寸标注工具，在绘图中添加尺寸标注，并进行编辑、修改和调整，以便更加清晰和准确地表达绘图中的尺寸信息。
第六章：图块和属性图块是AutoCAD中的一种特殊对象，可以用来重复使用和组织绘图元素。
通过图块功能，用户可以将一组图形元素组合在一起，并定义其特性和属性，以便在绘图中快速插入和编辑。
第七章：图纸布局与打印在完成绘图后，用户需要将其输出为实际的纸质绘图或电子文件。
AutoCAD提供了图纸布局和打印功能，用户可以选择合适的纸张大小、比例尺和图纸边界，以及设置打印选项和参数，最终将绘图结果输出为纸质绘图或电子文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下一页
目标捕捉
3、对象捕捉：（平行线、平行捕捉、捕捉自、追踪、矩形中心） 4、极轴捕捉： 教学演示 综合实例： 教学演示
返 回
◆绘图时不考虑比例；
◆标注的文字、图框、符号等须考虑比例。
Eg: 绘制3300mm×5400mm的楼梯间，在图中绘制 3300×5400单位，不考虑用何种比例出图。
提示：
◆该方法是目前设计界常用的方法。概念简单，比例换算简单，能
体现AutoCAD绘图优势。 ◆缺点：对于同一张图纸中布置不同比例的图形时，只有放大或缩 小部分详图图形，变得较复杂。
注意：
1）与“Snap”的区别在于： “Snap”把“点”锁
在坐标系上，而目标捕捉则将坐标锁定在物体上。 2）“交点”和“外观交点”同时打开，可能会 得到不同的结果。
教学演示
下一页
目标捕捉
2、捕捉设置：
1）状态栏“对象捕捉” 2）菜单:工具 草图设置 3）Command：Osnap（OS） 4） Shift+鼠标“右”键 5) 工具栏 6) 命令行（end、mid等）
80×60
1 (10,10) 2 (90,10)
To Point：@0,60 To Point：@-80,0
0,0
X
To Point：C(@0,-60)
下一页
相对直角坐标
坐标系统
3）绝对极坐标：以（距离<角度）的形式 表现一个点的位置，“距离”为要绘制 点与坐标原点连线的长度，“角度”为 该连线与X轴正方向的夹角，由于绝对极 坐标很少使用，故不再举例。
80×60
1 (10,10)
0,0
X
To Point：C(10,10)
下一页
绝对直角坐标
坐标系统
2）相对的直角坐标：指下一点相对于上一个点 的X及Y方向的增量，在表示下一点的时候加@。
用Line命令绘制图示矩形：
Y
(10,70) 4
(90,70) 3
Command:L
From Point:10,10 To Point：@80,0
下一页
绘图辅助功能（正交）
1、正交：
用于辅助定位，打开时只能绘制垂直、 水平直线。
2、正交的设置：
（1）状态栏“正交” （2）菜单:工具 草图设置 （3）Command：Ortho （4）功能键：F8(或Ctrl+L)
返 回
目标捕捉
1、目标捕捉类型：
为保证绘图的精确性，准确捕捉到特征目 标点。
下一页
坐标系统
4）相对的极坐标：表示为@距离〈角度，指下一 点与上一点连线及连线与X轴正方向的夹角。 Y
(10,70) 4 80×60 (90,70) 3 用Line命令绘制图示矩形：
Command:L
From Point:10,10 To Point：@80〈0
0,0
1 (10,10)
2 (90,10)
From Point:10,10
1 (10,10)
2 (90,10)
To Point：80〈0 To Point：60〈90
X
To Point：80〈180
动态输入
To Point：C(60〈-90（+270））
返 回
模型空间与图纸空间
模型空间：
按实际尺寸绘制二维或三维图形。
教学演示
图纸空间：
提示：
◆国标A3图框比标准A3打印纸大，即按真正1：1不可能在A3纸张
上完全打印。 ◆调整标注样式概念简单，比例换算简单，能体现AutoCAD绘图 的优势。
返 回
作图原则
◆作图步骤：设置图形界限单位图层开始绘图。 ◆始终用1：1绘图，出图时在图纸空间设置打印比例。 ◆根据图形内容对其进行分层，便于管理图形。 ◆仔细分析图形多采用编辑命令来提高绘图效率。 ◆尽量不要将图框和图形绘制在一起，可在布局中将 图框作为块插入。 ◆当多幅图形具有相同的图层、标注样式、文字样式 等设置时，可将其存为一模板文件（即存为*.dwt文 件），往后再绘制新图时，可通过启动对话框中的 样板来使用它。
下一页
坐标系统
）形式表现一个 点的位置，当绘制二维图形时，只需X，Y坐标。使 用键盘输入点的X，Y坐标时，点的坐标之间用“，” 用Line命令绘制图示矩形： 隔开，不加括号。 Y (10,70) (90,70) Command:L
4 3 From Point：10,10 To Point：90,10 2 (90,10) To Point：90,70 To Point：10,70
返 回
绘图环境的设置（图形界限）
1、图形界限：
为便于查看和绘制图形，定义了画 图区域，这个区域称为绘图范围又称图 限，绘图的界限可以想象成用来绘图的 纸张大小。 可以在界限内外的任何地方绘图， 也可以将界限设为你希望的大小而且可 以随时改变。
下一页
绘图环境的设置（图形界限）
图形界限的设置应与国家规定的图 纸的大小和出图比例相适应。 A0：1189×841 A1： 841 ×594 A2：594×420 A3：420×297 A4：297×210 A5：210×148 Eg：若采用A3（420×297）图纸，比 例1：100，则左下角设置为（0，0）， 对角应为（42000，29700）。
下一页
绘图辅助功能（捕捉）
3、捕捉：
用于控制光标在X、Y方向移动的距离。
4、捕捉的设置：
（1）状态栏“捕捉”
（2）菜单:工具 草图设置
（3）Command：Snap（SN） （4）功能键：F9（或Ctrl+B)
下一页
绘图辅助功能（捕捉）
注意：
1）提示中的“旋转”可将图形中的 捕捉及栅格旋转，它将影响栅格和正交 模式，但不影响坐标系的原点和方向。 如果正交打开，只能沿栅格方向画线， 而不是坐标方向。 2）建议将捕捉间距设为显示栅格的几 分之一。 3）该模式只能控制由鼠标拾取的点， 而不能控制由键盘输入的点。
点输入方式 坐标系统 模型空间与图纸空间 绘图比例 作图原则
上一页
下一页
绘图环境的设置（绘图界限、单位） 绘图辅助功能（栅格、捕捉、正交） 目标捕捉（目标捕捉类型、捕捉设置、对象追踪设置）
上一页
返 回
点输入方式
1、用定点设备输入。 2、通过键盘输入点的坐标。 3、方向距离方式。 4、捕捉几何特征点。 5、通过跟踪一些点。
下一页
绘图环境的设置（单位）
4、长度、角度单位的设置：
（1）启动对话框 （2）菜单:格式 单位 （3）Command：Units
注意：
1）建议：长度单位用“十进制”，精度为 小数点后0位；角度单位用“度”，精度0.0， 即小数点后一位。 2）绘图单位与尺寸标注单位的类型和精度 设置不同。 3）建议：不要改动角度测量方位
返 回
绘图比例
方法一、按传统图纸绘图
同手工绘图，换算到图纸上的尺寸。 Eg: 按1：50比例绘制3300mm×5400mm 的楼梯间，在图中绘制66×108单位；
提示：该方法最能简单理解比例 概念，但不值得推荐，不能体现 AutoCAD绘图优势。
下一页
绘图比例
方法二、按实际尺寸绘图标注，模型空间布图
下一页
绘图环境的设置（图形界限）
2、图形界限的设置：
（1）启动对话框 （2）菜单:格式 图形界限 （3）Command：Limits
注意：
界限检查检测输入点。
eg:
教学演示
下一页
绘图环境的设置（单位）
3、长度、角度单位：
由于CAD用途广泛，其长度、角度 单位也具有多种形式。工程、科学和建 筑等不同领域对距离、坐标、角度等都 有不同的符号表示。设置单位是开始一 个新图的第一步。
To Point：@60〈90
X
To Point：@80〈180（-180）
相对极坐标
To Point：C(@60〈-90（+270））
下一页
动态输入
5）动态输入缺省情况下第二点和后续点的 输入方式为相对极坐标。
(10,70) 4 80×60 (90,70) 3 用Line命令绘制图示矩形：
Y
Command:L
教学演示
返 回
坐标系统
（2）用户坐标系（UCS）：
在绘图过程中，根据需要依据世界坐 标系来定义用户坐标系。UCS的原点可以 在WCS内的任意位置上，坐标轴可任意 旋转和倾斜，若图标位于当前坐标系的 原点位置上，则图标的底部有“+”号。
下一页
坐标系统
1、坐标系统的概念：
空间中任何一点可由它在三个坐标方向的X、 Y、Z唯一确定。对平面坐标为XY系统，对三维 坐标为XYZ系统。 （1）世界坐标系（WCS）：由两两相互垂直的 三条轴线构成，是AutoCAD的基本坐标系统。在 二维直角坐标系中，规定：X轴为水平轴，Y轴为 垂直轴，两条轴的交点为原点（0，0）。在X轴 上，原点右方坐标值为正，左方为负；在Y轴上， 原点上方坐标值为正，下方为负。
就是一张二维图纸，用于在图纸上布置图形，确定模型在图纸中的位置。
注意：
1、两种空间图标不同。 2、在模型空间绘制的对象，在图纸空间内无法用选择对象的方式选择。相 反也如此。
图形空间转换：
命令行：TILEMODE为1时，可以切换到模型空间； TILEMODE
为0时，可以切换到图纸空间。
单击标签：
使用图纸空间有很多优点，它可以按不同比例建立原图的各个视图； 当模型空间的图改变时，所有视图自动更新，这样可以节省大量绘图时间。
下一页
绘图比例
方法三、按实际尺寸绘图标注，图纸空间布图
◆此方法是将图形、标注、文字等均绘制在模型空间，图
目标捕捉
3、对象捕捉：（平行线、平行捕捉、捕捉自、追踪、矩形中心） 4、极轴捕捉： 教学演示 综合实例： 教学演示
返 回
◆绘图时不考虑比例；
◆标注的文字、图框、符号等须考虑比例。
Eg: 绘制3300mm×5400mm的楼梯间，在图中绘制 3300×5400单位，不考虑用何种比例出图。
提示：
◆该方法是目前设计界常用的方法。概念简单，比例换算简单，能
体现AutoCAD绘图优势。 ◆缺点：对于同一张图纸中布置不同比例的图形时，只有放大或缩 小部分详图图形，变得较复杂。
注意：
1）与“Snap”的区别在于： “Snap”把“点”锁
在坐标系上，而目标捕捉则将坐标锁定在物体上。 2）“交点”和“外观交点”同时打开，可能会 得到不同的结果。
教学演示
下一页
目标捕捉
2、捕捉设置：
1）状态栏“对象捕捉” 2）菜单:工具 草图设置 3）Command：Osnap（OS） 4） Shift+鼠标“右”键 5) 工具栏 6) 命令行（end、mid等）
80×60
1 (10,10) 2 (90,10)
To Point：@0,60 To Point：@-80,0
0,0
X
To Point：C(@0,-60)
下一页
相对直角坐标
坐标系统
3）绝对极坐标：以（距离<角度）的形式 表现一个点的位置，“距离”为要绘制 点与坐标原点连线的长度，“角度”为 该连线与X轴正方向的夹角，由于绝对极 坐标很少使用，故不再举例。
80×60
1 (10,10)
0,0
X
To Point：C(10,10)
下一页
绝对直角坐标
坐标系统
2）相对的直角坐标：指下一点相对于上一个点 的X及Y方向的增量，在表示下一点的时候加@。
用Line命令绘制图示矩形：
Y
(10,70) 4
(90,70) 3
Command:L
From Point:10,10 To Point：@80,0
下一页
绘图辅助功能（正交）
1、正交：
用于辅助定位，打开时只能绘制垂直、 水平直线。
2、正交的设置：
（1）状态栏“正交” （2）菜单:工具 草图设置 （3）Command：Ortho （4）功能键：F8(或Ctrl+L)
返 回
目标捕捉
1、目标捕捉类型：
为保证绘图的精确性，准确捕捉到特征目 标点。
下一页
坐标系统
4）相对的极坐标：表示为@距离〈角度，指下一 点与上一点连线及连线与X轴正方向的夹角。 Y
(10,70) 4 80×60 (90,70) 3 用Line命令绘制图示矩形：
Command:L
From Point:10,10 To Point：@80〈0
0,0
1 (10,10)
2 (90,10)
From Point:10,10
1 (10,10)
2 (90,10)
To Point：80〈0 To Point：60〈90
X
To Point：80〈180
动态输入
To Point：C(60〈-90（+270））
返 回
模型空间与图纸空间
模型空间：
按实际尺寸绘制二维或三维图形。
教学演示
图纸空间：
提示：
◆国标A3图框比标准A3打印纸大，即按真正1：1不可能在A3纸张
上完全打印。 ◆调整标注样式概念简单，比例换算简单，能体现AutoCAD绘图 的优势。
返 回
作图原则
◆作图步骤：设置图形界限单位图层开始绘图。 ◆始终用1：1绘图，出图时在图纸空间设置打印比例。 ◆根据图形内容对其进行分层，便于管理图形。 ◆仔细分析图形多采用编辑命令来提高绘图效率。 ◆尽量不要将图框和图形绘制在一起，可在布局中将 图框作为块插入。 ◆当多幅图形具有相同的图层、标注样式、文字样式 等设置时，可将其存为一模板文件（即存为*.dwt文 件），往后再绘制新图时，可通过启动对话框中的 样板来使用它。
下一页
坐标系统
）形式表现一个 点的位置，当绘制二维图形时，只需X，Y坐标。使 用键盘输入点的X，Y坐标时，点的坐标之间用“，” 用Line命令绘制图示矩形： 隔开，不加括号。 Y (10,70) (90,70) Command:L
4 3 From Point：10,10 To Point：90,10 2 (90,10) To Point：90,70 To Point：10,70
返 回
绘图环境的设置（图形界限）
1、图形界限：
为便于查看和绘制图形，定义了画 图区域，这个区域称为绘图范围又称图 限，绘图的界限可以想象成用来绘图的 纸张大小。 可以在界限内外的任何地方绘图， 也可以将界限设为你希望的大小而且可 以随时改变。
下一页
绘图环境的设置（图形界限）
图形界限的设置应与国家规定的图 纸的大小和出图比例相适应。 A0：1189×841 A1： 841 ×594 A2：594×420 A3：420×297 A4：297×210 A5：210×148 Eg：若采用A3（420×297）图纸，比 例1：100，则左下角设置为（0，0）， 对角应为（42000，29700）。
下一页
绘图辅助功能（捕捉）
3、捕捉：
用于控制光标在X、Y方向移动的距离。
4、捕捉的设置：
（1）状态栏“捕捉”
（2）菜单:工具 草图设置
（3）Command：Snap（SN） （4）功能键：F9（或Ctrl+B)
下一页
绘图辅助功能（捕捉）
注意：
1）提示中的“旋转”可将图形中的 捕捉及栅格旋转，它将影响栅格和正交 模式，但不影响坐标系的原点和方向。 如果正交打开，只能沿栅格方向画线， 而不是坐标方向。 2）建议将捕捉间距设为显示栅格的几 分之一。 3）该模式只能控制由鼠标拾取的点， 而不能控制由键盘输入的点。
点输入方式 坐标系统 模型空间与图纸空间 绘图比例 作图原则
上一页
下一页
绘图环境的设置（绘图界限、单位） 绘图辅助功能（栅格、捕捉、正交） 目标捕捉（目标捕捉类型、捕捉设置、对象追踪设置）
上一页
返 回
点输入方式
1、用定点设备输入。 2、通过键盘输入点的坐标。 3、方向距离方式。 4、捕捉几何特征点。 5、通过跟踪一些点。
下一页
绘图环境的设置（单位）
4、长度、角度单位的设置：
（1）启动对话框 （2）菜单:格式 单位 （3）Command：Units
注意：
1）建议：长度单位用“十进制”，精度为 小数点后0位；角度单位用“度”，精度0.0， 即小数点后一位。 2）绘图单位与尺寸标注单位的类型和精度 设置不同。 3）建议：不要改动角度测量方位
返 回
绘图比例
方法一、按传统图纸绘图
同手工绘图，换算到图纸上的尺寸。 Eg: 按1：50比例绘制3300mm×5400mm 的楼梯间，在图中绘制66×108单位；
提示：该方法最能简单理解比例 概念，但不值得推荐，不能体现 AutoCAD绘图优势。
下一页
绘图比例
方法二、按实际尺寸绘图标注，模型空间布图
下一页
绘图环境的设置（图形界限）
2、图形界限的设置：
（1）启动对话框 （2）菜单:格式 图形界限 （3）Command：Limits
注意：
界限检查检测输入点。
eg:
教学演示
下一页
绘图环境的设置（单位）
3、长度、角度单位：
由于CAD用途广泛，其长度、角度 单位也具有多种形式。工程、科学和建 筑等不同领域对距离、坐标、角度等都 有不同的符号表示。设置单位是开始一 个新图的第一步。
To Point：@60〈90
X
To Point：@80〈180（-180）
相对极坐标
To Point：C(@60〈-90（+270））
下一页
动态输入
5）动态输入缺省情况下第二点和后续点的 输入方式为相对极坐标。
(10,70) 4 80×60 (90,70) 3 用Line命令绘制图示矩形：
Y
Command:L
教学演示
返 回
坐标系统
（2）用户坐标系（UCS）：
在绘图过程中，根据需要依据世界坐 标系来定义用户坐标系。UCS的原点可以 在WCS内的任意位置上，坐标轴可任意 旋转和倾斜，若图标位于当前坐标系的 原点位置上，则图标的底部有“+”号。
下一页
坐标系统
1、坐标系统的概念：
空间中任何一点可由它在三个坐标方向的X、 Y、Z唯一确定。对平面坐标为XY系统，对三维 坐标为XYZ系统。 （1）世界坐标系（WCS）：由两两相互垂直的 三条轴线构成，是AutoCAD的基本坐标系统。在 二维直角坐标系中，规定：X轴为水平轴，Y轴为 垂直轴，两条轴的交点为原点（0，0）。在X轴 上，原点右方坐标值为正，左方为负；在Y轴上， 原点上方坐标值为正，下方为负。
就是一张二维图纸，用于在图纸上布置图形，确定模型在图纸中的位置。
注意：
1、两种空间图标不同。 2、在模型空间绘制的对象，在图纸空间内无法用选择对象的方式选择。相 反也如此。
图形空间转换：
命令行：TILEMODE为1时，可以切换到模型空间； TILEMODE
为0时，可以切换到图纸空间。
单击标签：
使用图纸空间有很多优点，它可以按不同比例建立原图的各个视图； 当模型空间的图改变时，所有视图自动更新，这样可以节省大量绘图时间。
下一页
绘图比例
方法三、按实际尺寸绘图标注，图纸空间布图
◆此方法是将图形、标注、文字等均绘制在模型空间，图
