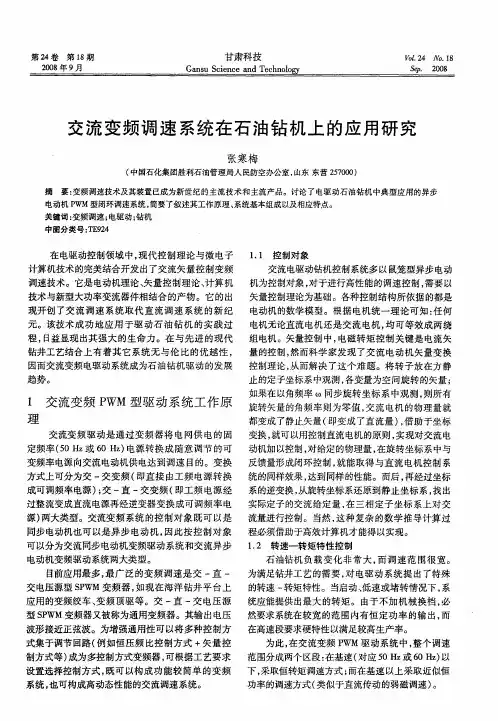

交流变频电动机及其控制系统在石油钻井中的应用【摘要】交流变频电动机是国外20世纪90年代新发展起来的一种先进的电动钻机。
90年代后期，我国的科技人员和有关单位将交流变频调速技术应用于石油钻采设备，尤其是电驱动钻机，成为当今最受青昧的钻机。
交流变频电动机与机械钻机和直流钻机相比，它采用了交流变频调速技术，能够适应钻井工艺的要求，简化了钻机的机械结构，减轻了维护保养工作，提高了安全型、可靠性和移运性。
交流变频绞车体积小、质量轻、故障少、维护方便；调速范围宽，可实现无级调速，对提高钻井实效、优化钻井工艺等十分有利。
【关键词】交流变频电动机控制系统研究1 交流变频电动钻机的介绍1.1 转盘独立电驱动钻机转盘独立电驱动钻机就是转盘采用交流变频电动机单独驱动，绞车和钻井泵采用机械统一驱动的钻机。
该型钻机采用多台柴油机通过液力变矩器或液力耦合器输出动力，然后经过链条并车，分别驱动绞车和钻井泵；转盘由1台交流变频电机通过齿轮或链条减速传动；绞车配辅助驱动装置，可实现自动送钻功能。
其特点是转盘转速能够根据钻井工艺的需要来调节，不受钻井泵冲次的制约，同时，具备数控恒钻压自动送钻功能，实现以接近机械钻机的价格，获得交流变频电动钻机的优越性能。
1.2 机电复合驱动钻机机电复合驱动钻机是转盘在采用电机独立驱动的基础上，绞车采用交流变频电机驱动，而钻井泵仍然采用机械驱动。
该方案主要应用在钻深5000m以下的钻机上。
2～3台柴油机通过皮带并车驱动钻井泵，同时，还可驱动1台节能发电机。
该型钻机能够实现交流变频电动机的主要功能，而价格只有全交流变频电动钻机的60%～70%，同时，具有良好的运行经济性。
1.3 全交流变频电动钻机全交流变频电动钻机的绞车、转盘、钻井泵均采用交流变频电机驱动。
其转盘传动主要有电机直接驱动和电机加减速箱驱动2种方式。
绞车通常采用2台电机通过二级齿轮减速箱驱动，并配辅助驱动装置，也有采用一级齿轮减速箱方案的。

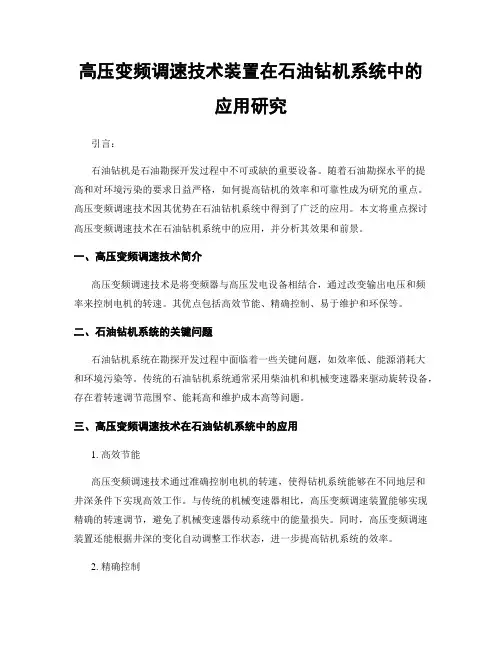

高压变频调速技术装置在石油钻机系统中的应用研究引言：石油钻机是石油勘探开发过程中不可或缺的重要设备。
随着石油勘探水平的提高和对环境污染的要求日益严格，如何提高钻机的效率和可靠性成为研究的重点。
高压变频调速技术因其优势在石油钻机系统中得到了广泛的应用。
本文将重点探讨高压变频调速技术在石油钻机系统中的应用，并分析其效果和前景。
一、高压变频调速技术简介高压变频调速技术是将变频器与高压发电设备相结合，通过改变输出电压和频率来控制电机的转速。
其优点包括高效节能、精确控制、易于维护和环保等。
二、石油钻机系统的关键问题石油钻机系统在勘探开发过程中面临着一些关键问题，如效率低、能源消耗大和环境污染等。
传统的石油钻机系统通常采用柴油机和机械变速器来驱动旋转设备，存在着转速调节范围窄、能耗高和维护成本高等问题。
三、高压变频调速技术在石油钻机系统中的应用1. 高效节能高压变频调速技术通过准确控制电机的转速，使得钻机系统能够在不同地层和井深条件下实现高效工作。
与传统的机械变速器相比，高压变频调速装置能够实现精确的转速调节，避免了机械变速器传动系统中的能量损失。
同时，高压变频调速装置还能根据井深的变化自动调整工作状态，进一步提高钻机系统的效率。
2. 精确控制高压变频调速技术能够实现对电机转速的精确控制，从而控制钻机系统的钻进速度和旋转力矩。
这对于石油勘探开发中的井深控制和孔壁稳定至关重要。
传统的机械变速器调整转速的范围有限，而高压变频调速装置可以灵活调整转速，满足不同的钻进要求。
3. 易于维护高压变频调速装置的模块化设计使得其维护更加方便。
传统的机械变速器通常需要密封和润滑系统的维护，而高压变频调速装置减少了这些复杂的机械传动部件，减轻了维护的负担。
同时，高压变频调速装置还具有自动检测和故障诊断功能，能够及时发现并解决问题。
4. 环境友好高压变频调速技术可以减少石油钻机系统的能耗和废气排放。
传统的机械变速器存在能量损耗和废气排放过高的问题，而高压变频调速装置通过减少能源的消耗和优化工作状态，降低了系统的能耗和环境污染，符合现代社会对环保的要求。

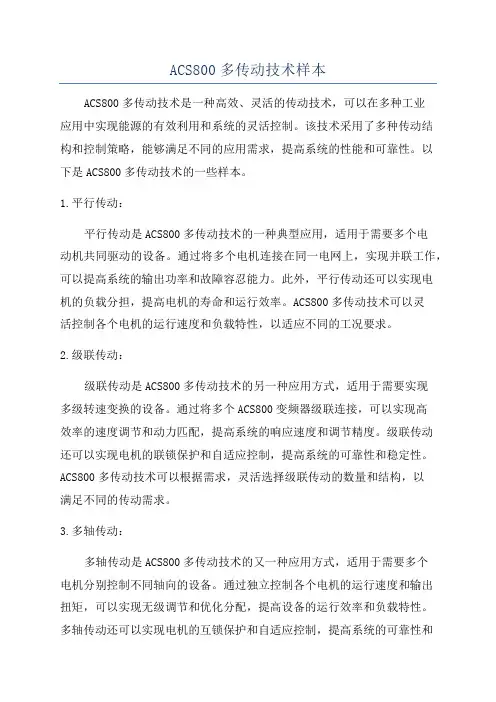

ACS800多传动技术样本ACS800多传动技术是一种高效、灵活的传动技术，可以在多种工业应用中实现能源的有效利用和系统的灵活控制。
该技术采用了多种传动结构和控制策略，能够满足不同的应用需求，提高系统的性能和可靠性。
以下是ACS800多传动技术的一些样本。
1.平行传动：平行传动是ACS800多传动技术的一种典型应用，适用于需要多个电动机共同驱动的设备。
通过将多个电机连接在同一电网上，实现并联工作，可以提高系统的输出功率和故障容忍能力。
此外，平行传动还可以实现电机的负载分担，提高电机的寿命和运行效率。
ACS800多传动技术可以灵活控制各个电机的运行速度和负载特性，以适应不同的工况要求。
2.级联传动：级联传动是ACS800多传动技术的另一种应用方式，适用于需要实现多级转速变换的设备。
通过将多个ACS800变频器级联连接，可以实现高效率的速度调节和动力匹配，提高系统的响应速度和调节精度。
级联传动还可以实现电机的联锁保护和自适应控制，提高系统的可靠性和稳定性。
ACS800多传动技术可以根据需求，灵活选择级联传动的数量和结构，以满足不同的传动需求。
3.多轴传动：多轴传动是ACS800多传动技术的又一种应用方式，适用于需要多个电机分别控制不同轴向的设备。
通过独立控制各个电机的运行速度和输出扭矩，可以实现无级调节和优化分配，提高设备的运行效率和负载特性。
多轴传动还可以实现电机的互锁保护和自适应控制，提高系统的可靠性和安全性。
ACS800多传动技术可以通过在线监测和故障诊断功能，实时监测和管理各个电机的运行状态，提高设备的维护效率和可靠性。
以上是ACS800多传动技术的一些样本，该技术可以广泛应用于机械制造、能源、化工等行业，为不同的工业应用提供高效、灵活的传动解决方案。
在未来，ACS800多传动技术还将与更多的工业自动化技术相结合，实现更高级的功能和性能，为工业生产的智能化和可持续发展做出更大的贡献。

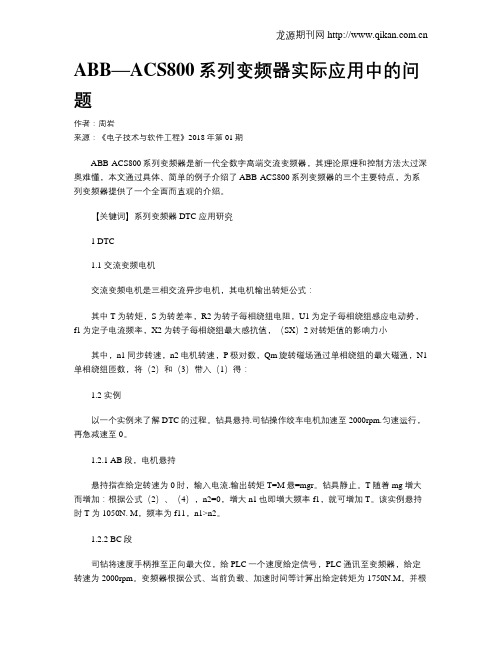

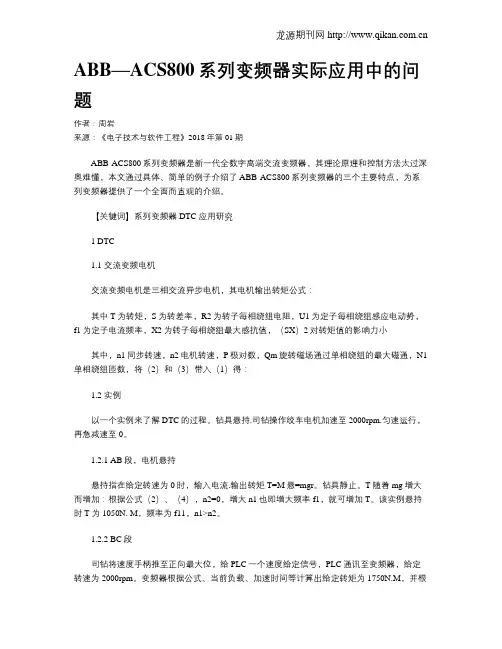

ABB—ACS800系列变频器实际应用中的问题作者：周岩来源：《电子技术与软件工程》2018年第01期ABB-ACS800系列变频器是新一代全数字高端交流变频器，其理论原理和控制方法太过深奥难懂，本文通过具体、简单的例子介绍了ABB-ACS800系列变频器的三个主要特点，为系列变频器提供了一个全面而直观的介绍。
【关键词】系列变频器 DTC 应用研究1 DTC1.1 交流变频电机交流变频电机是三相交流异步电机，其电机输出转矩公式：其中 T为转矩，S为转差率，R2为转子每相绕组电阻，U1为定子每相绕组感应电动势，f1为定子电流频率，X2为转子每相绕组最大感抗值，（SX）2对转矩值的影响力小其中，n1同步转速，n2电机转速，P极对数，Qm旋转磁场通过单相绕组的最大磁通，N1单相绕组匝数，将（2）和（3）带入（1）得：1.2 实例以一个实例来了解DTC的过程。
钻具悬持.司钻操作绞车电机加速至2000rpm.匀速运行，再急减速至0。
1.2.1 AB段，电机悬持悬持指在给定转速为0时，输入电流.输出转矩T=M悬=mgr。
钻具静止。
T随着mg增大而增加：根据公式（2）、（4），n2=0，增大n1也即增大频率f1，就可增加T。
该实例悬持时T为1050N. M，频率为f11，n1>n2。
1.2.2 BC段司钻将速度手柄推至正向最大位，给PLC一个速度给定信号，PLC通讯至变频器，给定转速为2000rpm。
变频器根据公式、当前负载、加速时间等计算出给定转矩为1750N.M，并根据公式（4），控制IGBT状态，迅速输出频率为f12的电流实现。
明显，a>0，n2暂未变，该给定转矩>M悬，f12>f11，n1>n2。
1.2.3 CD段显然T>M电机匀加速正转，期间，变频器保持给定转矩不变：根据公式（4），T不变，n1-n2不变，则n1也即频率f13随着n2的增加而增加，明显f13>f12且不断增加，n1>n2。

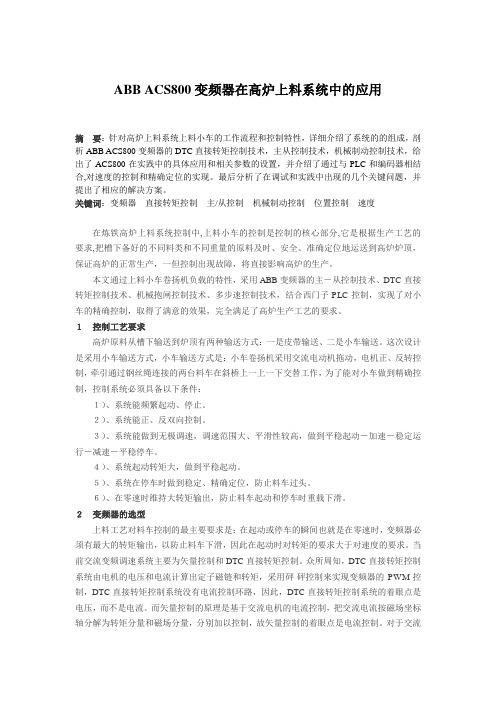

ABB ACS800变频器在高炉上料系统中的应用摘要：针对高炉上料系统上料小车的工作流程和控制特性，详细介绍了系统的的组成，剖析ABB ACS800变频器的DTC直接转矩控制技术，主从控制技术，机械制动控制技术，给出了ACS800在实践中的具体应用和相关参数的设置，并介绍了通过与PLC和编码器相结合,对速度的控制和精确定位的实现。
最后分析了在调试和实践中出现的几个关键问题，并提出了相应的解决方案。
关键词：变频器直接转矩控制主/从控制机械制动控制位置控制速度在炼铁高炉上料系统控制中,上料小车的控制是控制的核心部分,它是根据生产工艺的要求,把槽下备好的不同料类和不同重量的原料及时、安全、准确定位地运送到高炉炉顶，保证高炉的正常生产，一但控制出现故障，将直接影响高炉的生产。
本文通过上料小车卷扬机负载的特性，采用ABB变频器的主－从控制技术、DTC直接转矩控制技术、机械抱闸控制技术、多步速控制技术，结合西门子PLC控制，实现了对小车的精确控制，取得了满意的效果，完全满足了高炉生产工艺的要求。
１控制工艺要求高炉原料从槽下输送到炉顶有两种输送方式：一是皮带输送、二是小车输送。
这次设计是采用小车输送方式，小车输送方式是：小车卷扬机采用交流电动机拖动，电机正、反转控制，牵引通过钢丝绳连接的两台料车在斜桥上一上一下交替工作，为了能对小车做到精确控制，控制系统必须具备以下条件：１）、系统能频繁起动、停止。
２）、系统能正、反双向控制。
３）、系统能做到无极调速，调速范围大、平滑性较高，做到平稳起动－加速－稳定运行－减速－平稳停车。
４）、系统起动转矩大，做到平稳起动。
５）、系统在停车时做到稳定、精确定位，防止料车过头。
６）、在零速时维持大转矩输出，防止料车起动和停车时重载下滑。
２变频器的选型上料工艺对料车控制的最主要要求是：在起动或停车的瞬间也就是在零速时，变频器必须有最大的转矩输出，以防止料车下滑，因此在起动时对转矩的要求大于对速度的要求。

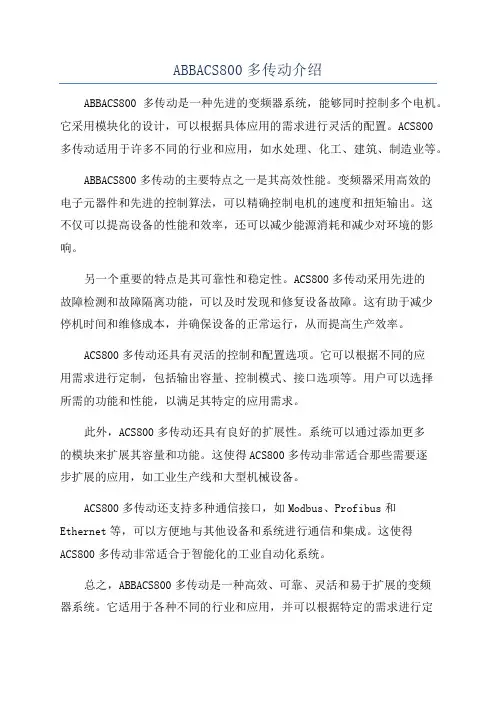

ABBACS800多传动介绍ABBACS800多传动是一种先进的变频器系统，能够同时控制多个电机。
它采用模块化的设计，可以根据具体应用的需求进行灵活的配置。
ACS800多传动适用于许多不同的行业和应用，如水处理、化工、建筑、制造业等。
ABBACS800多传动的主要特点之一是其高效性能。
变频器采用高效的电子元器件和先进的控制算法，可以精确控制电机的速度和扭矩输出。
这不仅可以提高设备的性能和效率，还可以减少能源消耗和减少对环境的影响。
另一个重要的特点是其可靠性和稳定性。
ACS800多传动采用先进的故障检测和故障隔离功能，可以及时发现和修复设备故障。
这有助于减少停机时间和维修成本，并确保设备的正常运行，从而提高生产效率。
ACS800多传动还具有灵活的控制和配置选项。
它可以根据不同的应用需求进行定制，包括输出容量、控制模式、接口选项等。
用户可以选择所需的功能和性能，以满足其特定的应用需求。
此外，ACS800多传动还具有良好的扩展性。
系统可以通过添加更多的模块来扩展其容量和功能。
这使得ACS800多传动非常适合那些需要逐步扩展的应用，如工业生产线和大型机械设备。
ACS800多传动还支持多种通信接口，如Modbus、Profibus和Ethernet等，可以方便地与其他设备和系统进行通信和集成。
这使得ACS800多传动非常适合于智能化的工业自动化系统。
总之，ABBACS800多传动是一种高效、可靠、灵活和易于扩展的变频器系统。
它适用于各种不同的行业和应用，并可以根据特定的需求进行定制。
ACS800多传动提供了先进的控制和通信功能，可以提高设备的性能和效率，减少能源消耗，并确保设备的可靠运行。

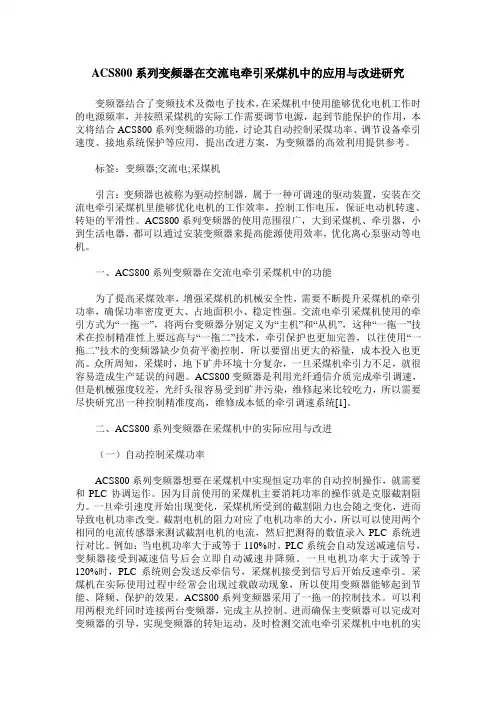

ACS800系列变频器在交流电牵引采煤机中的应用与改进研究变频器结合了变频技术及微电子技术，在采煤机中使用能够优化电机工作时的电源频率，并按照采煤机的实际工作需要调节电源，起到节能保护的作用，本文将结合ACS800系列变频器的功能，讨论其自动控制采煤功率、调节设备牵引速度、接地系统保护等应用，提出改进方案，为变频器的高效利用提供参考。
标签：变频器;交流电;采煤机引言：变频器也被称为驱动控制器，属于一种可调速的驱动装置，安装在交流电牵引采煤机里能够优化电机的工作效率，控制工作电压，保证电动机转速、转矩的平滑性。
ACS800系列变频器的使用范围很广，大到采煤机、牵引器，小到生活电器，都可以通过安装变频器来提高能源使用效率，优化离心泵驱动等电机。
一、ACS800系列变频器在交流电牵引采煤机中的功能为了提高采煤效率，增强采煤机的机械安全性，需要不断提升采煤机的牵引功率，确保功率密度更大、占地面积小、稳定性强。
交流电牵引采煤机使用的牵引方式为“一拖一”，将两台变频器分别定义为“主机”和“从机”，这种“一拖一”技术在控制精准性上要远高与“一拖二”技术，牵引保护也更加完善，以往使用“一拖二”技术的变频器缺少负荷平衡控制，所以要留出更大的裕量，成本投入也更高。
众所周知，采煤时，地下矿井环境十分复杂，一旦采煤机牵引力不足，就很容易造成生产延误的问题。
ACS800变频器是利用光纤通信介质完成牵引调速，但是机械强度较差，光纤头很容易受到矿井污染，维修起来比较吃力，所以需要尽快研究出一种控制精准度高，维修成本低的牵引调速系统[1]。
二、ACS800系列变频器在采煤机中的实际应用与改进（一）自动控制采煤功率ACS800系列变频器想要在采煤机中实现恒定功率的自动控制操作，就需要和PLC协调运作。
因为目前使用的采煤机主要消耗功率的操作就是克服截割阻力。
一旦牵引速度开始出现变化，采煤机所受到的截割阻力也会随之变化，进而导致电机功率改变。

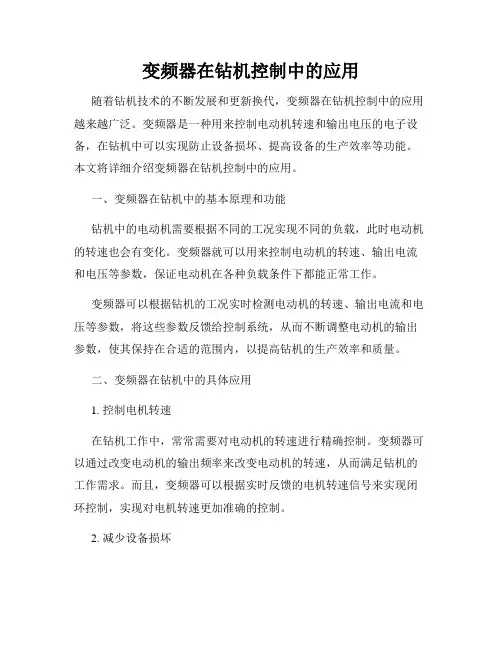

变频器在钻机控制中的应用随着钻机技术的不断发展和更新换代，变频器在钻机控制中的应用越来越广泛。
变频器是一种用来控制电动机转速和输出电压的电子设备，在钻机中可以实现防止设备损坏、提高设备的生产效率等功能。
本文将详细介绍变频器在钻机控制中的应用。
一、变频器在钻机中的基本原理和功能钻机中的电动机需要根据不同的工况实现不同的负载，此时电动机的转速也会有变化。
变频器就可以用来控制电动机的转速、输出电流和电压等参数，保证电动机在各种负载条件下都能正常工作。
变频器可以根据钻机的工况实时检测电动机的转速、输出电流和电压等参数，将这些参数反馈给控制系统，从而不断调整电动机的输出参数，使其保持在合适的范围内，以提高钻机的生产效率和质量。
二、变频器在钻机中的具体应用1. 控制电机转速在钻机工作中，常常需要对电动机的转速进行精确控制。
变频器可以通过改变电动机的输出频率来改变电动机的转速，从而满足钻机的工作需求。
而且，变频器可以根据实时反馈的电机转速信号来实现闭环控制，实现对电机转速更加准确的控制。
2. 减少设备损坏在钻机工作中，电动机负载的变化会对钻机的设备造成较大的冲击，从而可能会导致设备的损坏。
而变频器可以使电机在各种负载情况下平滑运行，减少对设备的损坏，保证设备的寿命和稳定性。
3. 提高设备生产效率利用变频器可以对电机进行精确的速度控制，同时保证电机能够在不同的负载情况下稳定工作，从而可以提高钻机的生产效率。
同时，变频器可以实现快速启动和停机，更加方便钻机的操作。
三、变频器在钻机控制中的发展趋势随着科技发展的不断推进，变频器技术也在不断提升和更新换代，电机驱动技术不断进步和完善，变频器的应用也将更加广泛。
在未来，随着物联网和人工智能等技术的迅速发展，变频器也将更加智能化、自动化，实现对钻机的精确控制和管理。
总之，变频器在钻机控制中的应用，可以实现对电动机转速、输出电流和电压的精准控制，从而提高钻机的生产效率，保护设备不受损坏，具有非常广阔的应用前景。

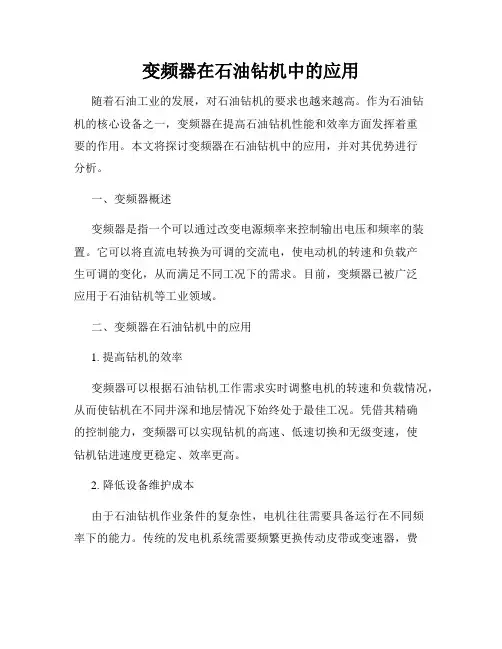

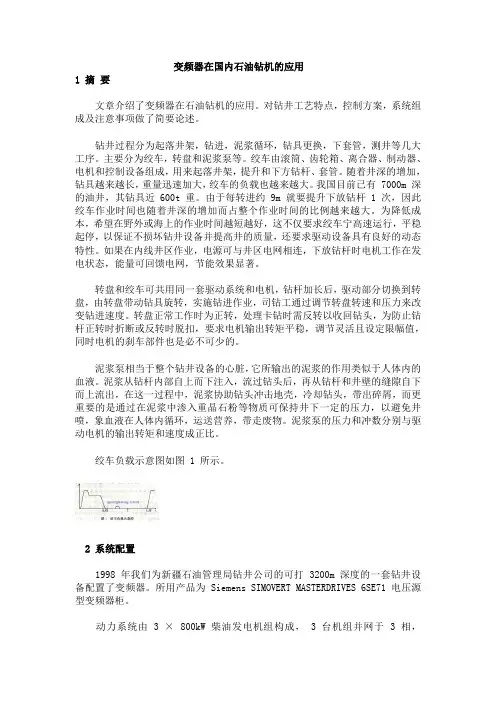

变频器在石油钻机中的应用随着石油工业的发展，对石油钻机的要求也越来越高。
作为石油钻机的核心设备之一，变频器在提高石油钻机性能和效率方面发挥着重要的作用。
本文将探讨变频器在石油钻机中的应用，并对其优势进行分析。
一、变频器概述变频器是指一个可以通过改变电源频率来控制输出电压和频率的装置。
它可以将直流电转换为可调的交流电，使电动机的转速和负载产生可调的变化，从而满足不同工况下的需求。
目前，变频器已被广泛应用于石油钻机等工业领域。
二、变频器在石油钻机中的应用1. 提高钻机的效率变频器可以根据石油钻机工作需求实时调整电机的转速和负载情况，从而使钻机在不同井深和地层情况下始终处于最佳工况。
凭借其精确的控制能力，变频器可以实现钻机的高速、低速切换和无级变速，使钻机钻进速度更稳定、效率更高。
2. 降低设备维护成本由于石油钻机作业条件的复杂性，电机往往需要具备运行在不同频率下的能力。
传统的发电机系统需要频繁更换传动皮带或变速器，费时费力且容易出现故障。
而变频器可以通过改变输入电流频率来实现无级变速，无需更换传动部件，大大降低了设备的维护成本。
3. 提升设备的可靠性变频器具有实时监测和保护功能，可以有效监控石油钻机的电机转速、转矩、电流等参数，一旦出现异常情况，如电流过大、温度过高等，变频器可以及时对电机进行保护，避免设备的损坏或事故的发生，提高了设备的可靠性和安全性。
4. 节能减排石油钻机作为高能耗设备，能源消耗一直是其面临的挑战之一。
而变频器的应用可以使钻机的电机在不同负载下自动调节功率，避免了空转和满载运行时的能源浪费。
通过节能减排，石油钻机的运行成本得到有效控制，同时对环境也起到了积极的保护作用。
三、变频器应用的案例分析以某石油公司的一台钻机为例，该钻机使用变频器控制主驱动电机的转速。
经过实际应用表明，变频器的应用使钻机的钻进速度提高了20%，操作更加灵活和精确。
同时，由于变频器的智能保护功能，钻机的运行稳定性和可靠性得到了极大的提升。
