4.3 电缆要求4.3.1电缆结构和材料投标方提供详细说明电缆的结构形式、各层结构的材料及其特性。

电缆防火性能、过载保护能力（主要考核绝缘老化或击穿等）、载流能力、最高工作温度、防水、防腐、防爆、屏蔽性能、使用寿命、产品环保性能、机械性能和弯曲性能等，并提交相关的型式试验报告。

用于电缆的所有材料根据使用条件考虑强度、耐用性和其它化学、物理性能，选用最适用的、新的、优质的、无损伤和无缺陷的材料。

(1)、导体材料及线芯电缆均采用退火铜芯导线。

直流动力电缆导体应为圆形并绞合紧压，紧压系数不小于0.9。

导体采用多股圆形紧压绞合导体。

电缆导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体在适当的运行温度下电缆寿命大于30年。

控制电缆导体的最高运行温度为70℃，短路时最高温度为160℃。

电缆导体的材料为铜，型号: ，铜锭品牌: （铜纯度不小于%），产地: 。

直流动力电缆导体的最高运行温度为90℃，短路时最高温度为250℃。

电缆导体的材料为铜，型号: ，铜锭品牌: （铜纯度不小于%），产地: 。

(2)、绝缘及护套电缆的绝缘材料应适用于主要技术数据表的温度条件下的运行。

控制电缆绝缘水平U。

/ U为450/750V。

直流动力电缆绝缘水平U。

/ U为0.6/1kV电缆芯与绝缘层之间的冲击耐压，应满足系统绝缘配合要求的雷电冲击绝缘水平。

控制电缆的绝缘材料一般可采用耐热耐寒型的聚氯乙烯，特殊情况下采用氟塑料。

控制电缆的护套一般可采用阻燃型挤包聚乙烯，但应适应于夏季的高温环境和冬季的低温环境及虫害鼠害地区运行。

特殊情况下采用氟塑料。

控制电缆一般不需要带铠装，根据订货要求铠装应采用电缆钢带内铠装。

控制电缆应具有金属总屏蔽层，屏蔽抑制系数不能大于0.01，静电感应电压（静电电压20kV）应低于20mV，电磁干扰感应电压（50Hz 400A/m）应低于5mV。

控制电缆绝缘标称厚度满足GB/T 9330.1-2008表2中所列内容，控制电缆护套表层厚度满足GB/T 9330.1-2008表8中所列内容.最薄处厚度应不小于标称值的90%减去0.1mm.0.6/1kV直流动力电缆绝缘标称符合下表，并满足相关规范要求。

导体标称1.5/2.54/6101625355070120150185240300截面（mm2）绝缘标称0.70.70.70.70.90.91 1.1 1.2 1.4 1.6 1.7 1.8厚度（mm）任一处的最小厚度不得小于标称厚度的90％，且在同一截面测得的最大绝缘厚度tmax和最小绝缘厚度tmin符合下式：(tmax-tmin)/tmax≤0.1控制电缆外观应符合GB3956的规定。

绝缘的横断面应无目力可见的气泡和砂眼等缺陷。

绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。

绝缘表面应平整、色泽均匀。

电缆防水、防潮性能应满足如下要求：取电缆样品3m浸入水中（15~30℃），样品两端头密封，伸出水面300mm长度，浸泡72小时后，去除绝缘层以外的结构，绝缘层外表层应无目力可见的水分。

所有电缆都具有外护套，外护套通常为黑色，但是允许招标方根据电缆的使用环境，采用黑色以外的其他颜色，而不影响商务变化。

外护套为热固性护套料，并与电缆的运行温度相适应。

电缆应满足附录中在各种情况下敷设，尤其在托架及导管中弯曲时，应能经受住产品标准的弯曲半径不小于10倍。

对较长管路，为满足施工时不致超出电缆允许拉力及侧压力，制造厂应提供导体的护套所允许的最大拉力及侧压力。

（3）屏蔽屏蔽型电缆在缆芯外应有铜/聚酯复合膜构成的屏蔽层，并在内侧有1.0mm裸铜线贯穿整个电缆长度，以便接地用。

屏蔽层重叠绕包的重叠率应不小于15%。

屏蔽和缆芯之间应重叠绕包二层合适的非吸湿性带子。

屏蔽后，允许绕包一层合适的非吸湿性带子。

其屏蔽性能验收标准按照“JB 8734.5-1998 ”额定电压450/750V 及以下与氯乙烯绝缘电缆和软线第5部分：屏蔽电线执行。

(4)、金属铠装钢带铠装应采用镀锌钢带，金属带铠装应螺旋绕包两层，外层金属带的中间大致在内层金属带间隙上方，包带间隙应不大于金属带宽度的50％，绕包应圆整光滑。

(5) 挤出交联工艺导体绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

(6） 填充料缆芯采用非吸湿性材料填充，应紧密无空隙。

缆芯中间也应填充，三芯成缆后外型应圆整。

内衬层厚度平均值不小于GB/T12706中的标称值，任一点最小厚度应不小于标称值的90%。

填充料具有阻燃或耐火和阻水性能，且满足现行的ICEA 和国家标准中规定的物理要求。

(7)、电缆阻燃及耐火电缆的阻燃及耐火满足所列规范及标准中的规定。

(8)、电缆不圆度电缆不圆度应不大于15%。

电缆不圆度=×100%。

电缆最大外径电缆最小外径电缆最大外径 4.3.2电缆盘投标方将电缆绕在不回收的电缆盘上，电缆盘采用铁木结构，电缆盘能承受在运输、现场搬运或在任何气象条件下在户外至少储存5年期间可能遭受的外力作用。

并且电缆盘能承受在安装或处理电缆时所可能遭受的外力作用不会损伤电缆及盘体。

电缆盘桶体最小直径符合电缆最小弯曲半径。

4.3.2.1电缆应妥善包装在电缆交货盘上交货，每盘电缆长度一般不小于300m ，电缆及电缆盘两端应有可靠的防水密封保护，每盘电缆盘侧面上应有1个牢固固定的不锈钢防锈铭牌，用钢印在电缆盘两侧作以下永久性标志：（1）电缆盘号（2）订货单序号／供货单序号和合同项目号（3）电缆型号、电压、芯数、截面（4）电缆长度（首端号码、末端号码、长度）（5）电缆盘滚动方向（6）重量（7）生产厂家名称（8) 招标方名称（9）制造年月4.3.2.2每个电缆盘上应附有产品质量证明书，证明书应放在不透水的袋内，当用电缆交货盘交货时，装有证明书的袋子应牢固地固定在电缆交货盘侧板的内侧壁上。

货盘应符合GB4005.1-83，GB4005.2-83的规定。

4.3.2.3每个电缆盘仅配有一根电缆，不允许电缆有断头、接头。

电缆端头应密封，电缆应伸出电缆盘侧板的长度不应大于500毫米。

4.3.2.4电缆每盘实际交货总长度只允许取上偏差+2%，不得出现跳米现象，每米长度内不得出现负偏差。

4.3.2.5 电缆盘侧边应标注电缆盘正确旋转方向。

4.3.3 电缆标志4.3.3.1电缆在外层表面上印上以下标志以示识别，标记清晰、耐磨擦并具有连续性，在连续1米之内具备以下标志，且不得连续500mm内无标志：（1）生产厂家名称（2）型号，规格，芯数（例如KVVP2-7×1.5）（3）额定电压（U0/U(Um) ）（4）计米长度标志（5）制造年份4.3.3.2伸出电缆盘侧板的终端电缆头上必须具有电缆计米标志。

4.3.3.3控制电缆线芯标志应符合《电力电缆绝缘线芯识别标志》的规定。

对控制电缆线芯绝缘应采用相同的颜色标识，并应有数字标志，二个数字之间不大于4厘米，以便调试核对芯线。

4.3.3.4动力电缆线芯以色标来识别，A、B、C分别采用黄、绿、红识别，识别标志清晰，符合有关国标。

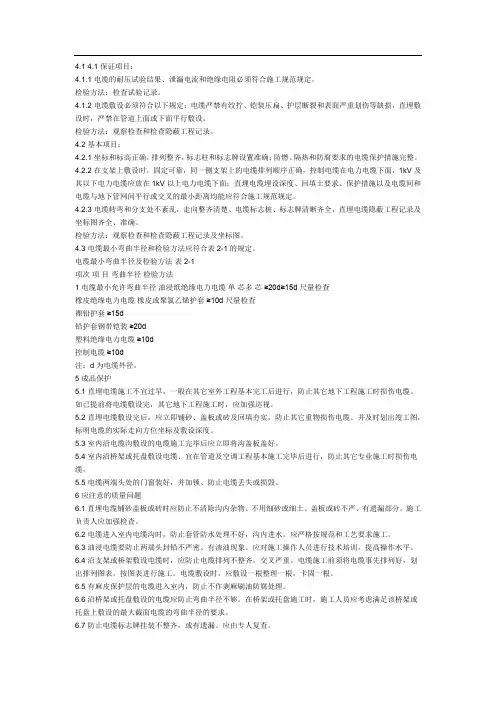

4.3.4 试验要求4.3.4.1 电缆在制造、处理、试验、检验过程中，招标方有权监造和见证，投标方不得拒绝。

招标方技术人员的工作不对厂家产品质量负责。

4.3.4.2 在出厂和抽样试验前30天，投标方应预先通知招标方，招标方应在10天内答复投标方是否去见证。

如招标方放弃见证，则投标方应把所作的试验以试验报告的形式提交给招标方。

4.3.4.3 投标方提供的所有电缆产品应进行适用标准中规定的全部检验、出厂试验和型式试验，以确保材料和工艺符合规范和图纸的技术要求。

出厂产品应附有产品质量检验合格证。

4.3.4.4 电缆应满足附录中在各种情况下敷设，尤其在托架及导管中弯曲时，应能经受住产品标准的弯曲半径不小于10倍。

对较长管路，为满足施工时不致超出电缆允许拉力及侧压力，制造厂应提供导体的护套所允许的最大拉力及侧压力。

4.3.4.5 在适当的导体运行温度下电缆设计寿命大于30年。

4.3.4.6 投标方应说明投标方提供的电缆的使用寿命不会受到本规范书提供的环境条件的影响，如果受到影响，投标方应对这些条件进行鉴定，并以文字形式说明其影响。

4.3.4.7 电缆截面检验，以《GB/T3048-2007电线电缆电性能实验方法》，采用测量单位长度电缆电阻率的方式进行检验，其偏差值不得超过规定的下限。

4.3.4.8 绝缘性能检验，动力电缆每盘需用兆欧表测量绝缘，标准参照《GB/T3048-2007电线电缆电性能实验方法》进行。

4.3.4.9 当为“阻燃电缆”时，必需做电缆的成束燃烧试验（试验应符合IEC332－3），并符合GB12666.5中C类燃烧标准。

4.3.4.10 当系统故障时，电流增大可能造成电缆铜屏蔽多次烧熔、烧断或退火时，应对铜屏蔽的热稳定性加以考虑，必要时应适当增大铜屏蔽的截面。

4.3.4.11 电缆应采用符合产品要求的材料生产。

不能使用不合格的材料或不合格的代用材料生产。

4.3.4.12 投标方应提出依据，说明全部电缆没有补丁或其他工艺缺陷。

否则应照招标方意见通过倒盘、测盘、对一根或更多的电缆进行检查，除非订货合同另有说明，投标方不再为此项工作收取费用。

4.3.4.13 电缆标识应符合GB/6995.2.86《电线电缆识别标志》标准的规定。

电缆的外套标志，应标明投标方厂名或商标认可证标记，另外还应标明便于招标方核对电缆长度的数字标记。

电缆标志应字迹清楚，容易辨认、耐擦，在整根电缆上重复出现频率为1米一次。

4.4.14 电缆线芯标志应符合GB/6995.1.86《电力电缆绝缘线芯识别标志》的规定。

4.3.4.14 投标方应提出依据，说明全部电缆没有补丁或其他工艺缺陷。

否则应照招标方意见通过倒盘、测盘、对一根或更多的电缆进行检查，除非订货合同另有说明，投标方不再为此项工作收取费用。

4.3.4.15 所有的材料都按国际和国家材料规范进行试验。

4.3.4.15 当招标方认为有必要，投标方应以任意定长度的电缆交货，单价不变。

第七章设备监造（检验）和性能验收试验质量保证和试验要求应符合有关国家标准。

7.1 质量保证7.1.1 定购的新型产品除应满足本规范书外，投标方还应提供该产品的鉴定证书。

7.1.2 投标方应保证制造过程中的所有工艺、材料试验等(包括投标方的外购件在内)均应符合本规范书的规定。

若招标方根据运行经验指定投标方提供某种外购零部件，投标方应积极配合。

7.1.3 附属及配套设备必须满足本规范书中的国标和行业标准，并提供试验报告和产品合格证。

7.1.4 投标方应有遵守本规范书中各条款和工作项目的ISO9000质量保证体系，该质量保证体系已经通过国家认证和正常运转。
