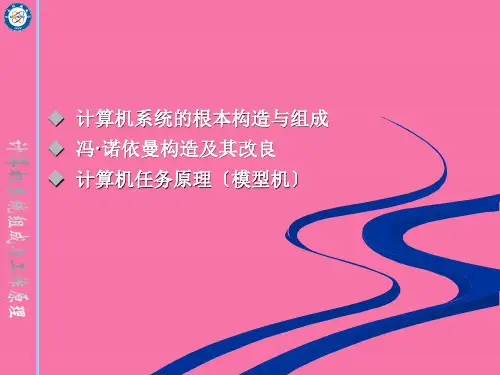

第二章计算机系统组成与工作原理 ppt课件

第二章计算机系统组成与工作原理 ppt课件

时钟
时钟周期——计算机系统中最小计时单位，由系统时钟确定 指令周期——执行一条指令的时间，包括取指令+译码+执行 任务周期——指令执行分成几个阶段，每个阶段的时间
取指令
指令地 址计算
指令 译码
取操作数
计算操作 数地址
运算
存操作数
计算操作 数地址
存放器阵列
CPU内部的暂时存放单 元，暂存数据或地址
Rs1, Rs2, Rd Rs, Imm, Rd Rs1, Rs2, Rd Rs, Imm, Rd Rs1, Rs2, Rd Rs, Imm, Rd Rs1, Rs2, Rd Rs, Imm, Rd
Rs, Rd
[MEM], Rd
Rs, [MEM]
Rs, Rd Imm, Rd
(Rs1)+(Rs2)Rd (Rs)+ImmRd
形状标志存放器 根据运算结果 设置形状标志
ALU bus
整个CPU内部各单元 用片内总线互连
存 放 器 组
暂存器 ALU
形状标志存放器
控制器
指令译码(根据指令要
求产生对应控制电平)和
指 令
译 码 时序发 控制 逻 生器 电平
…
控 制 信
确定操作时序(这些控制
辑
号
电平在什么时辰产生?
维持多长时间)
容量 小
大
存放器组 高速缓存Cache 系统主存储器
次级存储器
速度 快
慢
高速缓存——处理处置速度与存储速度的矛盾
CPU
CACHE
RAM
命中率与数据访问部分性(locality)
据类型〕，占用了大量芯片面积，且容易出错，VLSI 设计困难。

七年级信息技术上册 第一章 微型计算机概述课件课件

七年级信息技术上册 第一章 微型计算机概述课件课件
1992，iCOMP Index 1.0版； 1996，iCOMP 2.0版
第十四页，共二十二页。
五.微型(wēixíng)计算机（续）-- Intel 微处理器性能评估
微处理器种类日趋繁多，应用也日益广泛，单靠CPU型号和主频已远不能充 分说明处理器的性能。为此，Intel制定并发展了iCOMP指数体系，通过它希望
（Microprocessor,Microcomputer,Microcomputer System）
微处理器具有运算和控制功能，是整个微型计算机的核心，也称中央处理器CPU（Central Processing Unit）。 注意，微处理器并不是一台完整的计算机，要构成一台完整的计算机（主机），还需要有：存储器、
1982年
80286
13.5万
1985年
80386
32万
1990年
80486
120万
1993年
Pentium
320万
1996年
Pentium Pro 550万
1997年2月 Pentium II 750万，300MHz
1999年
Pentium III
2000年(4季度) Pentium IV 4200万，1.4GHz(0.18um工艺)
Pentitum,Pentium II(P6),Pentium III,Pentium IV. Zilog Z80; Z8000; Z80000. Motorola MC6800(8位),MC68000（16位）,MC68020(32位)
Power PC 620(64位)
第七页，共二十二页。
60
倍频因子 1
iCOMP1.0 指数
510
Pentium-66

计算机组成原理(唐朔飞) PPT

计算机组成原理(唐朔飞) PPT
§1.1 计算机发展历史 §1.2 计算机常用术语 §1.3 计算机系统组成 §1.4 计算机性能指标 §1.5 计算机工作过程
计算机组成原理
§1.4 计算机性能指标
第1篇 概述
1、 机器字长
指计算机能直接处理的二进制数据的位数 机器字长用bit为单位，有8位、16位、32 位、64位，为字节的倍数 字长决定着计算机运算的精度、速度、造价
计算机组成原理 §1.3 计算机系统组成
第1篇 概述
小结
1、计算机系统的层次结构 2、理解冯·诺依曼计算机的特点 3、掌握现代计算机系统的组成 4、理解CPU内部控制器、运算器、 存储器的各部件的关系和功能 5、了解计算机软件的分类 6、理解各种计算机语言的特点
计算机组成原理
第1篇 概述
第1篇 概 述
分类： 对计算机本身进行操作和管理，提供给用户操
作环境和软件运行环境。
软件系统
操作系统*
汇编程序
系统软件 语言处理程序* 解释程序
数据库系统 编译程序
应用软件 通用软件*
核心软件，
专业软件*
•管理计算机全部软件和硬件资源，
•组织计算机各部分协调工作，
•提供用户操作界面的运行平台。
计算机组成原理 软件之操作系统
目前常用：DOS、Windows、Unix、Linux、Vista
计算机组成原理
第1篇 概述
分类：
软件系统
操作系统*
汇编程序
系统软件 语言处理程序* 解释程序
数据库系统 编译程序
应用软件 通用软件* 专业软件*
计算机语言分为机器语言、汇编语言、高
级语言，语言处理程序负责将这些语言编写 的程序翻译为计算机能读懂的语言，并将计 算机的运算结果翻译为相应的人们能理解的 语言程序。

计算机组成原理(本全)ppt课件


定点数的加减法实现
通过硬件电路实现定点数的加减法，包括加 法器、减法器等。
浮点数的加减运算
浮点数的表示方法
包括IEEE 754标准中浮点数的表示方法、规格化表示 和精度。
浮点数的加减法规则
包括阶码和尾数的运算规则、对阶操作、尾数加减运 算和结果规格化等。
浮点数的加减法实现
通过硬件电路实现浮点数的加减法，包括浮点加法器 、浮点减法器等。
指令的执行过程与周期
指令执行过程
取指、译码、执行、访存、写回等阶段 。
VS
指令周期
完成一条指令所需的时间，包括取指周期 、间址周期、执行周期等。
07
中央处理器（CPU）
CPU的功能与组成
控制器
负责指令的取指、译码和执行，控制 数据和指令在CPU内部的流动。
运算器
执行算术和逻辑运算，包括加、减、 乘、除、与、或、非等操作。
多核处理器与并行计算
多核处理器
将多个处理器核心集成在一个芯片上，每个核心可以独立执行指令，提高处理器的并行 处理能力。
并行计算
利用多核处理器或多个处理器同时处理多个任务或数据，加速计算过程，提高计算效率 。
08
输入输出系统
I/O接口与I/O设备
I/O接口的功能
实现主机与外设之间的信息交换，包括数据 缓冲、信号转换、设备选择等。
乘法与除法运算
浮点数的乘除法运算
包括浮点数的乘法、除法和平方根运算等。
定点数的乘除法运算
包括原码一位乘法、补码一位乘法、原码除 法和补码除法等。
乘除法运算的实现
通过硬件组成与设计
运算器的基本组成
包括算术逻辑单元（ALU）、寄存器组、数据总线等。
运算器的设计原则

计算机组装ppt课件

使用专业的数据恢复软件进行扫描 和恢复操作
尝试从备份中恢复丢失的数据，如 系统还原点、云存储等
若无法自行恢复，可寻求专业的数 据恢复服务帮助
硬件设备损坏更换建议
对于损坏的硬件设备，如内存条、 硬盘等，应先确认是否在保修期
内
若在保修期内，可联系厂商进行 维修或更换
若已过保修期，可自行购买相应 设备进行更换，注意选择与原设 备兼容的型号
屏、死机等。
新型技术应用前景展望
M.2接口固态硬盘
相比传统SATA接口固态硬盘，M.2接口固态 硬盘具有更高的传输速度和更低的功耗，是未 来存储设备的发展趋势。
5G技术在计算机领域的应用
5G技术将带来更快的网络速度和更低的延迟，为计算 机领域的发展提供新的可能性，如云游戏、云办公等。
AI技术在计算机组装与维 护中的应用
电源
电源为计算机提供稳定的电力供应。 在选择电源时，需要考虑其功率、 接口类型、稳定性和品牌等因素。
散热器、机箱、风扇等散热设备考虑因素
散热器
散热器用于将CPU等硬件设备的热量散发出去。在选择散热器时，需要考虑其散热性能、风 扇尺寸、噪音大小和品牌等因素。
机箱
机箱是计算机的“外壳”，用于固定和保护所有的硬件设备。在选择机箱时，需要考虑其大 小、材质、扩展性和品牌等因素。
更换硬件设备时，需先关闭电源 并拔出所有连接线，确保操作安 全
05
优化设置提高性能表现
BIOS设置调整技巧
调整启动顺序
将硬盘设为第一启动项，加快启动速度。
关闭不必要设备
禁用未使用的串口、并口等，减少资源浪费。
调整CPU设置
根据实际需求调整CPU频率、电压等参数， 提高性能。
驱动程序更新方法

计算机01组成原理第一章PPT

史准确无误地验证着
系统结构
基本概念
1.1 计算机的发展与应用
计算机从总体上来说分为两大类:
模拟计算机和数字计算机。
各自主要特点： 模拟计算机由模拟运算器件构成，其变量由连续量 （如：电压、电流等）来表示，运算过程也是连续的
数字计算机则是由逻辑电子器件构成，其变量为开 关量（离散的数字量），采用数字式按位运算，运算 模式是离散式的
系统结构
基本概念

国际TOP500组织本月 2015年7月13日在德国举 行的 2015 年国际超级计算机大会上发布全球超 级计算机500强最新榜单，中国“天河二号”以 每秒3.386万万亿次的浮点运算速度第五次蝉联 冠军。该计算机由国防科技大学与中国的IT公司 浪潮合作制造。天河二号包含16000个计算机节 点，其中每个节点都包含两个 Intel Ivy Bridge Xeon处理器和三个Xeon Phi高性能计算卡。
系统结构
基本概念
冯·诺依曼
20 世纪 30 年代中期，冯·诺依曼大胆
的提出 : 抛弃十进制，采用二进制作为 数字计算机的数制基础。同时，他还说: 预先编制计算程序，然后由计算机来按 照人们事前制定的计算顺序来执行数值 计算工作。
系统结构
基本概念
根据冯诺依曼体系结构构成的计算机， 必须具有如下功能：
灵测验”。
系统结构
基本概念
阿兰·图灵（Alan Turing）

1945年，图灵被调往英国国家物理研究所工作。他
结合自己多年的理论研究和战时制造密码破译机的
经验，起草了一份关于研制自动计算机器（ACE： Automatic Computer Engine ）的报告，以期实 现他曾提出的通用计算机的设计思想。图灵预言， 总有一天计算机可通过编程获得能与人类竞争的智

计算机应用基础全套ppt电子课件教案完整版


硬盘片 读写磁头
硬盘使用注意事项
⑴ 保持使用环境的清洁 ⑵ 避免震动与冲击 ⑶ 避免频繁开关电源
可移动硬盘
“优盘”是一种可读写的半导体存储 器——闪速存储器（Flash Memory）。 性能指标：可擦写次数100万次以上， 可保存10 年，存取速度比软盘快15倍， 容量在16MB ~ 1GB，可望达到10GB以 上。
4、输入设备
输入设备是用来接收用户提供给计算机的原始数据，如 文字、图形、图像、声音等。常用的输入设备有键盘、 鼠标、扫描仪、光笔等。
5、输出设备
输出设备用于将存放在内存中由计算机处理 的结果以人们能接受的形式输出。常用的输 出设备有显示器、打印机、绘图仪等。
三、计算机的软件系统
计算机软件是指在计算机上运行的程序及其使用和维 护的文档。计算机软件分为系统软件和应用软件 1：系统软件 系统软件主要用于计算机系统内部的管理、控制和 维护计算机的各种资源的软件。如Windows XP操作 系统及其中的设备驱动程序等。 2、应用软件 应用软件是指计算机提供相应指令并实现某种用途 的软件，它们是为解决各种实际问题而专门设计的 程序。
二：计算机的产生和发展
1、计算机的产生
世界上第一台计算机产生的时间、地点、名称
2、计算机的发展 计算机的发展阶段、时间、电子器件
根据计算机采用的电子器件，计算机的发展 分为四个阶段
发展阶段
电子器件
软件
应用领域
第一代（1946年- 电子管 1958年）
机 器 语 言 、 汇 军事与科研 编语言
键盘 鼠标 扫描仪 数码照相机 数码摄像机 触摸屏
一、 键盘 键盘是PC机基本的系统部件之一，是主要的
输入设备。通过键盘可以向PC机发布操作命令或输入数据。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第十八步：将模型导入Simplorer
方法二 第一步：创建新的工程文件
第二步：选择“Cores”栏
第三步：选择“Bobbins”栏
第四步：选择“Windings”栏
第五步：选择“Wirs/Ins”栏
第六步：选择“Core Material”栏
第七步：连接绕组及引脚
第八步：单击“Design Status” 栏
Winding setup
2D
1D Completely
1D Partially
第五步：选择“Modeling Option”栏
第六步：选择库
磁性元件标准库 • TDK • Ferroxcube • AVX • Epcos • Magnetics • Micrometals • Steward
±0.006
0.63
±0.006
0.67
±0.007
漆包线参数列表
最大外径 mm
0.105 0.129 0.192 0.236 0.256 0.278 0.32 0.34 0.363 0.386 0.402 0.442 0.539 0.645 0.706 0.748
最小绝缘厚 度
mm
0.014 0.016 0.023 0.027 0.029 0.032 0.035 0.035 0.035 0.035 0.038 0.04 0.045 0.049 0.050 0.051
第十一步：选择磁心材料
磁性材料种类包括 • FERRITE • IRON POWDER
第十二步：开始设计过程
第十三步：观察设计结果
第十四步：观察性能结果
第十五步：观察构造结果
第十六步：查看报表
第十七步：生成模型
注意：在生成模型前，在菜单中选择File/Save将所有工程文件保存在指定文件夹里。
• 工程名长度不大于32个字符 • 由字母(A~Z)和数字(0~9)组成,最好以字母
打头 • 最好不要在工程名中使用current、initial、
empty、last、mesh、fileset、previous、 seeded、part等保留字 建议：项目名称+版本号 如SWH65 28S15 VOL1
磁性元件的计算机设计流程
2006.9
前言
• 磁性元件设计在开关电源中的重要性 • 磁性元件设计的难点 • 磁性元件的计算机设计方法
PExprt简介
• 提供了多家国际大厂的磁心、骨架、绝缘材 料和导线的标准库，方便用户设计使用
• 可以设计电感、多绕组变压器、耦合电感以 及反激元件等多种磁性元件
• 对设计参数进行优化，包括磁心尺寸、磁心 材料、绕组匝数、气隙长度、绕线规格、并 绕线股数
9
11. 基于波形的反激拓扑变压器
10
12. 基于反激拓扑的变压器
11
12
第三步：选择“Waveform”栏
基于波形的电感
基于Buck拓扑的电感
基于波形的变压器
基于经典正激拓扑的变压器
基于波形的耦合电感
基于波形的反激拓扑变压器
基于反激拓扑的变压器
第四步：选择“Design Input” 栏
铜导体电阻Ω/ m
பைடு நூலகம்最小值
最大值
标称值
3.133 2.034 0.9219 0.5794 0.4757 0.3941 0.2874 0.2497 0.2189 0.1932 0.1722 0.1456 0.0956 0.0650 0.05335 0.0471
3.703 2.332 1.0159 0.6278 0.5123 0.4298 0.3103 0.2684 0.2344 0.2069 0.1834 0.1561 0.1015 0.0690 0.05638 0.0499
标称直径 mm
导体直径公 差
mm
0.08
±0.003
0.1
±0.003
0.15
±0.003
0.19
±0.003
0.21
±0.003
0.23
±0.003
0.27
±0.004
0.29
±0.004
0.31
±0.004
0.33
±0.004
0.35
±0.004
0.38
±0.005
0.47
±0.005
0.57
第十一步 察看结果
在菜单中选择Results/FEA based(2D),弹出表示计算结果 的图表。
磁性元件定义有问题
磁性元件定义正确
第九步 ：模型属性框设置
Model Language
Capacitances
Core Model
Curve Fitting Settings
第十步 生成模型
在菜单中选择 Modeler/FEA based Modeler（2D）/Start 2D Model Generation，弹出 有限元建模器的界面，点 击“start”键，生成有限元 模型后会自动将模型文件 保存在项目文件夹里。
第七步：选择磁心形状
磁心结构包括 • POT • Toroidal • EE • EFD • ETD • UU • EI • EP • UI • RM
第八步：选择磁心尺寸
第九步：选择骨架（可选）
第十步：选择线型
可供选用的线型 • LISZ • ROUND • FOIL • SQUARE • PLANAR
3.401 2.176 0.9673 0.6029 0.4935 0.4114 0.2986 0.2588 0.2265 0.1999 0.1777 0.1507 0.0985 0.06699 0.05484 0.0485
最小击穿电压 （有效值） V
500 600 2000 2200 2500 2500 2800 2800 2800 3100 3100 3100 3500 4000 4000 4000
第二步：选择磁性元件类型
1. 基于波形的电感
1
2. 基于Buck拓扑的电感
3. 基于Boost拓扑的电感
2 3
4. 基于Buck-boost拓扑的电感
4
5. 基于波形的变压器
6. 基于经典正激拓扑的变压器
5
7. 基于半桥拓扑的变压器
6
8. 基于全桥拓扑的变压器
7
9. 基于推挽拓扑的变压器
8
10. 基于波形的耦合电感
• 能计算出磁性元件的多种性能参数，包括磁 心损耗、绕组损耗、磁通密度、直流阻抗、 交流阻抗、电感量、漏磁和温升等
• 考虑了各种复杂效应对设计的影响，如趋肤 效应、临近效应等
两种设计方法
• 用PExprt直接设计 • 用PExprt的建模模块（PEmag）设计
方法一 第一步：创建新的工程文件
工程名命名规则
