高二物理选修3-1第1、2章测试题

物理3-1《静电场》测试题序号 1 2 3 4 5 6 7 8 9 10 11 12 答案在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分。

1．关于元电荷下列说法正确的是（ ）A ．元电荷实际上是指电子和质子本身B ．所有带电体的电荷量一定等于元电荷的整数倍C ．元电荷的值通常取作e = 1.60×10-19CD ．电荷量e 的数值最早是由美国科学家密立根用实验测得的2．在一个点电荷形成的电场中，关于电场强度和电势的说法中正确的是（ ）A ．任何两点的电场强度都不相同B ．可以找到很多电场强度相同的点C ．任何两点的电势都不相等D ．可以找到很多电势相等的点3．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa ＞φb ＞φcB ．E a ＞E b ＞E cC ．φa –φb =φb –φcD ．E a = E b = E c4．如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线的中垂线上处于A 点上方的一点，在A 、B 、C 三点中 （ ）A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点5．如图所示．在点电荷Q 的电场中，已知a 、b 两点在同一等势面上，c 、d 两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为曲线acb 和adb ，两粒子经过a 点时具有相同的动能，由此判断 （ ）A ．甲粒子经过c 点时与乙粒子经过d 点时具有相同的动能B ．甲、乙两粒子带异种电荷C ．若取无穷远处为零电势，则甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能D ．两粒子经过b 点时具有相同的动能6．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法正确的是 （ ）A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能7．电场中有A 、B 两点，把某点电荷从A 点移到B 点的过程中，电场力对该荷做了负功．则下列说法正确的是 （ ） A ．该电荷是正电荷，且电势能减少 B ．该电荷是正电荷，且电势能增加 C ．该电荷是负电荷，且电势能增加 D ．电荷的电势能增加，但不能判断是正电荷还是负电荷8．光滑水平面上有一边长为L 的正方形区域处在场强为E 的匀强电场中，电场方向与正方形一边平行。

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

高中物理学习材料金戈铁骑整理制作人教版物理高二选修3-1第2章 第1节电源和电流同步检测卷一、选择题1．重粒子肿瘤治疗装置中的回旋加速器可发生+5价重离子束，其电流强度为1.2×10-5A ，则在1s 内发射的重离子个数为（e =1.6×10-19A ）（ ） A ．3.0×1012 B ．1.5×1013 C ．7.5×1013 D ．3.75×1014 答案：B解析：解答：设1s 内发射的重离子个数为n ，则1s 内发射的电荷量q =5ne ，由电流定义式可知t ne t q I 5==所以13105.15⨯==eItn 故A 、C 、D 错误。

故选B分析：利用电流定义式tqI =计算电流大小。

2．关于电流，下列说法中正确的是（ ） A ．通过导线截面的电量越多，电流越大 B ．电子运动的速率越大，电流越大C ．单位时间内通过导体截面的电量越多，导体中的电流越大D ．因为电流有方向，所以电流是矢量 答案：C解析：解答：电流的大小等于单位时间内流过导体横截面的电荷量，故A 错，C 对；电流的微观表达式I=nesv ，电流的大小由单位体积的电荷数、每个电荷所带电量、导体的横截面积和电荷定向移动的速率共同决定，故B 错；矢量运算遵循平行四边形定则，标量的运算遵循代数法则，电流的运算遵循代数法则，故电流是标量，故D 错。

故选C分析：电流是标量，且电流的大小等于单位时间内流过导体横截面的电荷量。

3．关于电流的方向，下列叙述中正确的是( )A ．金属导体中电流的方向就是自由电子定向移动的方向B ．在电解质溶液中有自由的正离子和负离子，电流方向不能确定C ．不论何种导体，电流的方向规定为正电荷定向移动的方向D ．电流的方向有时与正电荷定向移动的方向相同，有时与负电荷定向移动的方向相同 答案：C解析：解答：正电荷定向移动的方向为电流的方向，所以选项C 正确、D 错误； 金属导体中自由电子带负电，其定向移动方向与电流方向相反同，所以选项A 错误；电解质导体时，电流方向与正离子定向移动方向相同，所以选项B 错误； 故选C分析：正电荷定向移动的方向为电流的方向，据此分析判断。

第一章过关检测(时间：90分钟,满分：100分)一、选择题（本题共10小题,每小题4分,共40分。

在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。

全部选对的得4分，选不全的得2分,有选错或不答的得0分）1.下列物理量中哪些与检测电荷q无关（）A. 电场强度EB。

电势UC。

电势能E pD。

电场力F2。

下列说法正确的是（)A. 电场线相互平行的电场不一定是匀强电场B。

在电场中将电荷由a移到b，如果电场力做功为零，a、b两点场强大小必定相等C. 电势降低的方向不一定就是场强方向D。

在电场中，只在静电力作用下,使电荷沿电场线运动,这样的电场只能是匀强电场3。

如图是表示在一个电场中a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图象，那么下列叙述正确的是（）A. 这个电场是匀强电场B. a、b、c、d四点的场强大小关系是E d＞E a＞E b＞E cC。

a、b、c、d四点的场强大小关系是E a＞E b＞E d＞E cD。

无法确定这四个点的场强大小关系4。

使带电的金属球靠近不带电的验电器，验电器的箔片张开。

下列各图表示验电器上感应电荷的分布情况，正确的是（）5.带负电的粒子在某电场中仅受静电力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由（）A. 一个带正电的点电荷形成B. 一个带负电的点电荷形成C. 两个分立的带等量负电的点电荷形成D. 一带负电的点电荷与带正电的无限大平板形成6。

下图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M 点，再经过N 点,可以判定（ ）A 。

M 点的电势大于N 点的电势B 。

M 点的电势小于N 点的电势C. 粒子在M 点受到的电场力大于在N 点受到的静电力 D 。

粒子在M 点受到的电场力小于在N 点受到的静电力7。

静电场中,带电粒子在静电力作用下从电势为φa 的a 点运动至电势为φb 的b 点。

物理选修3-1测试题满分：100分考试时间：90分钟命题人：审题人：注意事项：1.答卷前,务必将自己的姓名、班级和学号填写在答题卡与答题卷上。

2.回答选择题时,选出每小题答案后,用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动,用橡皮擦干净后,再选涂其他答案标号。

3.回答非选择题时,将答案写在答题卷上。

写在本试卷上无效。

第Ⅰ卷选择题〔共44分一、单项选择题<每小题给出的四个选项中只有一项是正确,每小题3分,共8题24分>1．关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是< >A．安培力的方向不一定垂直于直导线B．安培力的方向不一定垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角有关D．将直导线垂直放入匀强磁场中,从中点折成直角,安培力的大小一定变为原来的一半.2.下列各图中,运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是< >3．三根平行的长直通电导线,分别通过一个等腰直角三角形的三个顶点且与三角形所在平面垂直,如图所示．现在使每根通电导线在斜边中点O处所产生的磁感应强度大小均为B,则下列说法中正确的有< >A．O点处实际磁感应强度的大小为BB．O点处实际磁感应强度的大小为5BC．O点处实际磁感应强度的方向与斜边夹角为90°D．O点处实际磁感应强度的方向沿斜面向下4.带电粒子仅在电场力作用下,从电场中a点以初速度v0进入电场并沿虚线所示的轨迹运动到b点,如图所示,实线是电场线,关于粒子,下列说法正确的是〔A. 在a点的速度小于在b点的速度B. 在a点的加速度大于在b点的加速度C. 在a点的电势能小于在b点的电势能D. 电场中a点的电势一定比b点的电势高5.2016年8月23日,第七届中国<上海>国际超级电容器产业展览会在上海新国际博览中心举行,作为中国最大超级电容器展,众多龙头踊跃参与。

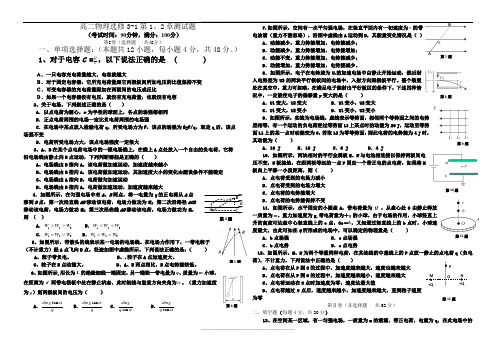

高二物理选修3-1第1、2章测试题（考试时间：90分钟，满分：100分）第I卷（选择题 共48分）一、单项选择题：（本题共12小题，每小题4分，共48分。

）1、对于电容C =U Q，以下说法正确的是 ( )Ａ．一只电容充电荷量越大，电容就越大Ｂ．对于固定电容器，它所充电荷量跟它两极板间所加电压的比值保持不变 Ｃ．可变电容器的充电荷量跟加在两极间的电压成反比Ｄ．如果一个电容器没有电压，就没有充电荷量，也就没有电容2、关于电场，下列叙述正确的是（ ）A ．以点电荷为圆心，r 为半径的球面上，各点的场强都相同B ．正点电荷周围的电场一定比负电荷周围的电场强C ．在电场中某点放入检验电荷q ，所受电场力为F ，该点的场强为E=F/q ，取走q 后，该点场强不变D ．电荷所受电场力大，该点电场强度一定很大3、A 、B 在某个点电荷电场中的一根电场线上，在线上A 点处放入一个自由的负电荷，它将沿电场线由静止向B 点运动，下列判断哪些是正确的（ ）A 、电场线由B 指向A ，该电荷做加速运动，加速度越来越小B 、电场线由B 指向A ，该电荷做加速运动，其加速度大小的变化由题设条件不能确定C 、电场线由A 指向B ，电荷做匀加速运动D 、电场线由B 指向A ，电荷做加速运动，加速度越来越大4．如图所示，在匀强电场中有A 、B 两点，将一电量为q 的正电荷从A 点 移到B 点，第一次沿直线AB 移动该电荷，电场力做功为W 1；第二次沿路径ACB 移动该电荷，电场力做功W 2；第三次沿曲线AB 移动该电荷，电场力做功为W 3， 则 （ ）A ．321W W W >>B ．321W W W <<C ．321W W W >=D ．321W W W ==5、如图所示，带箭头的线表示某一电场的电场线。

在电场力作用下，一带电粒子 （不计重力）经A 点飞向B 点，径迹如图中虚线所示，下列说法正确的是：（ ）A 、粒子带负电。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

第一章：静电场 经典题目检测(90分钟 共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a ，带电小球b 固定在绝缘水平面上，可能让轻绳伸直且a 球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M 点以相同的速度飞出a 、b两个带电粒子，a 、b 的运动轨迹如图中的虚线所示(a 、b 只受电场力作用)，则( )A ．a 一定带正电，b 一定带负电B ．电场力对a 做正功，对b 做负功C ．a 的速度将减小，b 的速度将增大D ．a 的加速度将减小，b 的加速度将增大3．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A ．mgEB ．3mg EC ．2mg ED ．mg 2E4．一带电粒子从某点电荷电场中的A 点运动到B 点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大5．位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A ．a 点和b 点的电场强度相同B ．正电荷从c 点移到d 点，电场力做正功C ．负电荷从a 点移到c 点，电场力做正功D ．正电荷从e 点沿图中虚线移到f 点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b ，不计空气阻力，则( )A ．小球带负电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒7．如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

（高二）物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1)，过点A的切线与纵轴交点的纵坐标为I2，小灯泡两端的电压为U1时，电阻等于()A．I1U1B．U1I1C．U1I2D．U1I1－I22、白炽灯的灯丝是由钨制成的，下列说法中正确的是()A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D．条件不足，不能确定3、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495.0 Ω，图中电阻箱读数为5.0 Ω，现将M、N接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mVB．M、N两端的电压为100 mVC．流过M、N的电流为2 μAD．流过M、N的电流为20 mA4、如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．的读数变大，的读数变小B．的读数变大，的读数变大C．的读数变小，的读数变小D．的读数变小，的读数变大5、一只电饭煲和一台洗衣机并联接在输出电压为220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，则下列说法中正确的是()A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 W C．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍6、如图所示为三个基本逻辑电路的符号，A输入端全为“1”，B输入端全为“0”．以下判断正确的是()甲乙丙A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”*7、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则各点电势U随x变化的图线应为()*8、一个电流表，刻度盘的每1小格代表1 μA，内阻为R g；如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则()A．给它串联一个电阻，阻值为nR gB．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为R g nD．给它并联一个电阻，阻值为R g n－1*9、(双选)有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为0～3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R ＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该电子秤能测量的最大体重是1 400 NB．该电子秤能测量的最大体重是1 300 NC．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处*10、(双选)在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时()A．L1的电压为L2电压的2倍B．L1消耗的电功率为0.75 WC．L2的电阻为12 ΩD．L1、L2消耗的电功率的比值大于4∶1*11、请根据下面所列的真值表，从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C D12、材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt)，其中α称为电阻温度系数，ρ0是材料在t＝0 ℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0 ℃时，铜的电阻率为1.7×10－8Ω·m，碳的电阻率为3.5×10－5Ω·m；在0 ℃附近，铜的电阻温度系数为3.9×10－3℃－1，碳的电阻温度系数为－5.0×10－4℃－1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)．13、如图所示的电路中，R1＝3 Ω，R2＝6 Ω，R3＝1.5 Ω，C＝20 μF.当开关S断开时，电源所释放的总功率为2 W；当开关S闭合时，电源所释放的总功率为4 W，求：(1)电源的电动势和内电阻；(2)闭合S时，电源的输出功率；(3)S断开和闭合时，电容器所带的电荷量各是多少？（高二）物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1)，过点A的切线与纵轴交点的纵坐标为I2，小灯泡两端的电压为U1时，电阻等于()A．I1U1B．U1I1C．U1I2D．U1I1－I2B[本题考查利用小灯泡的伏安特性曲线求电阻，意在考查学生对小灯泡的伏安特性曲线以及对电阻定义式的理解．由电阻的定义式R＝UI可知，B正确，其他选项错误．要特别注意R≠ΔUΔI，故选B.]2、白炽灯的灯丝是由钨制成的，下列说法中正确的是()A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下电阻相同B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D．条件不足，不能确定B[白炽灯的灯丝为金属，所以电阻率随温度的升高而增大，正常工作时温度高于不工作时的温度，所以工作时的电阻大于不工作时的电阻，B对．]3、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495.0 Ω，图中电阻箱读数为5.0 Ω，现将M、N接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mVB．M、N两端的电压为100 mVC．流过M、N的电流为2 μAD．流过M、N的电流为20 mAD[M、N两端电压：U＝I g R g＝200×10－6×495.0 V＝0.099 V＝99 mV，故A、B错误；流过M、N的电流：I＝I g＋UR＝(200×10－6＋0.0995) A＝0.02 A＝20 mA，故C错误，D正确．]4、如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A ．的读数变大，的读数变小B ．的读数变大，的读数变大C ．的读数变小，的读数变小D ．的读数变小，的读数变大B [当S 断开后，闭合电路的总电阻增加，根据闭合电路欧姆定律可知，总电流减小，故路端电压U ＝E －Ir 增加，即的读数变大；由于定值电阻R 1两端的电压减小，故R 3两端的电压增加，通过R 3的电流增加，即的读数变大，选项B 正确．]5、一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍C [由于电饭煲是纯电阻元件，所以R 1＝U I 1＝44 Ω，P 1＝UI 1＝1 100 W 其在1 min 内消耗的电能W 1＝UI 1t ＝6.6×104 J洗衣机为非纯电阻元件，所以R 2≠U I 2，P 2＝UI 2＝110 W 其在1 min 内消耗的电能W 2＝UI 2t ＝6.6×103 J其热功率P 热≠P 2，所以电饭煲发热功率不是洗衣机电动机发热功率的10倍，C 正确．]6、如图所示为三个基本逻辑电路的符号，A 输入端全为“1”，B 输入端全为“0”．以下判断正确的是()甲乙丙A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”B[根据逻辑电路的符号特点可知，甲为“非”逻辑电路符号，A输入端为1时，输出为“0”，A错误；乙为“或”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“1”，B正确，C错误；丙为“与”逻辑电路符号，A输入端为“1”，B输入端为“0”时，输出为“0”，D错误．]*7、在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则各点电势U随x变化的图线应为()A[由U＝IR x＝ER·xL·R＝EL x，其中E、L均为定值，故U与x成正比，A项正确．]*8、一个电流表，刻度盘的每1小格代表1 μA，内阻为R g；如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则()A．给它串联一个电阻，阻值为nR gB．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为R g nD．给它并联一个电阻，阻值为R g n－1D[把小量程电流表改装成量程较大的电流表应并联一个电阻，由并联电路特点，I g R g＝(I－I g)·R，所以R＝I gI－I gR g，每一小格变为n μA，量程变为nI g，则R＝1n－1R g.]*9、(双选)有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为0～3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R ＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该电子秤能测量的最大体重是1 400 NB．该电子秤能测量的最大体重是1 300 NC．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处AC[由E＝I(r＋R)可得R最小值为R＝2 Ω.由R＝30－0.02F可得F最大值为1 400 N，选项A正确，B错误；该电子秤示数为零时F＝0，R＝30 Ω，对应电流I＝Er＋R＝0.375 A，选项C正确，D错误．]*10、(双选)在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时()A．L1的电压为L2电压的2倍B．L1消耗的电功率为0.75 WC．L2的电阻为12 ΩD．L1、L2消耗的电功率的比值大于4∶1BD[由题意知，开关闭合后，L1的电流是L2的两倍，根据伏安特性曲线知，L1的电压不等于L2的两倍，所以A错误；由伏安特性曲线知，当电流为0.25 A时，电压为3.0 V，故L1消耗的电功率P1＝U1I1＝0.75 W，所以B正确；由题意知，L2的电流为0.125 A，根据伏安特性曲线知电压约为0.3 V，再根据R＝UI＝0.30.125Ω＝2.4 Ω，知C错误；L2消耗的电功率为P2＝U2I2＝0.3×0.125 W＝0.037 5 W，故P1∶P2＝20∶1>4∶1，D正确．]*11、请根据下面所列的真值表，从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C DC[从真值表可看出不是单一的“与”“或”关系，更不是单一的“非”关系，一定对应一个复合逻辑电路，从真值表分析可得应为“或非”复合逻辑电路，选项C正确．]12、材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt)，其中α称为电阻温度系数，ρ0是材料在t＝0 ℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0 ℃时，铜的电阻率为1.7×10－8Ω·m，碳的电阻率为3.5×10－5Ω·m；在0 ℃附近，铜的电阻温度系数为3.9×10－3℃－1，碳的电阻温度系数为－5.0×10－4℃－1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)．解析：设所需碳棒的长度为L 1，电阻率为ρ1，电阻温度系数为α1；铜棒的长度为L 2，电阻率为ρ2，电阻温度系数为α2.根据题意有ρ1＝ρ10(1＋α1t)，ρ2＝ρ20(1＋α2t)式中ρ10、ρ20分别为碳和铜在0 ℃时的电阻率．设碳棒的电阻为R 1，铜棒的电阻为R 2，有R 1＝ρ1L 1S ，R 2＝ρ2L 2S式中S 为碳棒与铜棒的横截面积．碳棒与铜棒连接成的导体的总电阻和总长度分别为R ＝R 1＋R 2，L 0＝L 1＋L 2 式中L 0＝1.0 m联立以上各式解得R ＝ρ10L 1S ＋ρ20L 2S ＋ρ10α1L 1＋ρ20α2L 2St 要使R 不随t 变化，上式中t 的系数必须为零，即ρ10α1L 1＋ρ20α2L 2＝0又L 0＝L 1＋L 2解得L 1＝ρ20α2ρ20α2－ρ10α1L 0代入数据得L 1＝3.8×10－3 m.答案：3.8×10－3 m13、如图所示的电路中，R 1＝3 Ω，R 2＝6 Ω，R 3＝1.5 Ω，C ＝20 μF.当开关S 断开时，电源所释放的总功率为2 W ；当开关S 闭合时，电源所释放的总功率为4 W ，求：(1)电源的电动势和内电阻；(2)闭合S 时，电源的输出功率；(3)S 断开和闭合时，电容器所带的电荷量各是多少？解析：(1)S 断开时外电路R 2、R 3串联：E ＝I 1(R 2＋R 3)＋I 1r① P 1＝EI 1② S 闭合时：外电路R 1、R 2并联后与R 3串联 R 外′＝R 3＋R 1R 2R 1＋R 2代入数据R 外′＝⎝ ⎛⎭⎪⎫1.5＋3×63＋6Ω＝3.5 Ω③ 对闭合电路E ＝I 2R 外′＋I 2r④ P 2＝EI 2⑤ 由①②③④⑤可得⎩⎨⎧ E ＝4 Vr ＝0.5 ΩI 1＝0.5 AI 2＝1 A(2)闭合S 时，电源的输出功率P ＝I 22R 外′＝I 2×3.5 W ＝3.5 W(3)S 断开时Q 1＝CU R2＝20×10－6×0.5×6 C ＝6×10－5C S 闭合时电容器两端的电势差为零，则Q 2＝0 答案：(1)4 V 0.5 Ω (2)3.5 W (3)6×10－5C 0。

高中物理选修3-1单元测试题全套及答案第一章《静电场》章末检测题(考试时间90分钟，总分120分)一．选择题（本题包括12小题，每小题4分，共48分。

每小题给出的四个选项中，只有一题号 1 2 3 4 5 6 7 8 9 10 11 12 总分答案A.电场线是电场中实际存在的线B.电场中的任意两条电场线都不可能相交C.顺着电场线的方向，电场强度一定越来越大D.顺着电场线的方向，电场强度一定越来越小2. 下列说法中不正确．．．的是A．在静电场中沿电场线方向的各点电势一定不相等，场强大小一定不相等B．在静电场中沿电场线方向的各点电势一定降低，场强大小不一定相等C．在静电场中同一等势面上各点电势一定相等，场强大小不一定相等D．在静电场中，点电荷q沿任意路径从a点移至b点，只要a、b在同一等势面上，则电场力一定不做功3. 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有①场强E=F/q②场强E=U/d③场强E=kQ/r2 ④电场力做功W=UqA.①③B.②③C.②④D.①④4．一带电粒子在如图所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是A．加速度的大小增大，动能、电势能都增加B．加速度的大小减小，动能、电势能都减少C．加速度增大，动能增加，电势能减少D．加速度增大，动能减少，电势能增加5. 如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间距离等于b、c间距离。

用U a、U b、U c和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以判定A. U a>U b>U cB.U a—U b＝U b—U cC.E a>E b>E cD.E a=E b=E c6. AB是某电场中的一条电场线，若将一负电荷从A点处自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图所示，则A、B两点的电势高低和场强大小关系是A. ϕϕA B A BE E>>， B. ϕϕA B A BE E><，C.ϕϕA B A BE E<>， D. ϕϕA B A BE E<<，7. 如图所示，有一带电粒子只在电场力作用下沿曲线AB运动，虚线a、b、c、d为电场中的等势面，且ϕϕϕϕa b c d>>>，粒子在A点时初速度v0的方向与等势面d平行，下面说法正确的是A. 粒子带正电荷B. 粒子在运动过程中电势能逐渐减少C. 粒子在运动过程中动能逐渐减少D. 粒子在运动过程中电势能与动能之和逐渐减少8. 如图所示，在E =500V/m 的匀强电场中，a 、b 两点相距d=2cm ，它们的连线跟场强方向的夹角是600，则U ab 等于A.5VB.10VC.－5VD.－10V9. 如图所示，平行金属板A 、B 组成的电容器，充电后与静电计相连，要使静电计指针张角变大，下列措施中可行的是A.A 向上移动B.B 板向左移动C.A 、B 之间充满电介质D.使A 板放走部分电荷10. 如图所示，在电场强度为E 、方向水平向右的匀强电场中，A 、B为一竖直线上的两点，相距为L ，外力F 将质量为m 、带电荷量为q 的粒 子从A 点匀速移到B 点，重力不能忽略，则下列说法中正确的是 A ．外力的方向水平 B ．外力的方向竖直向上C ．外力的大小等于qE +mgD ．外力的大小等于22()()qE mg11. A 、B 两点各放有电量为+Q 和+2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且AC=CD=DB 。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

第一章 静电场第一节 电荷及其守恒定律1. 在我国北方天气干燥的季节，脱掉外衣后再去摸金属门把手时，常常会被电击。

这是为什么？答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。

接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。

2. 在图1.1-1所示的实验中，最终A 带上了－10－8C 的电荷。

实验过程中，是电子由A 转移到B 还是B 转移到A ？A 、B 得到或失去的电子数各是多少？答：由于A 、B 都是金属导体，可移动的电荷是自由电子，所以，A 带上的是负电荷，这是电子由B 移动到A 的结果。

其中，A 得到的电子数为8101910 6.25101.610n --==⨯⨯，与B 失去的电子数相等。

3. A 为带正电的小球，B 为原来不带电的导体。

把B 放在A 附近，A 、B 之间存在吸引力还是排斥力？答：右图是此问题的示意图。

导体B 中的一部分自由受A 的正电荷吸引积聚在B 的左端，右端会因失去电子而带正电。

A 对B 左端的吸引力大于对右端的排斥力，A 、B 之间产生吸引力。

4. 如图1.1-1那样，把A 、B 在带电体C 旁边相碰一下后分开，然后分别接触一个小电机的两个接线柱，如果小电动机非常灵敏，它便会开始转动。

当电动机还没有停止时，又立刻把Ａ、Ｂ在Ｃ旁边相碰一下分开，再和小电动机两接线柱接触。

如此下去，小电动机便能不停地转动。

这不是成了永动机而违背能量守恒定律吗？说说你的看法。

答：此现象并不是说明制造出了永动机，也没有违背能量守恒定律。

因为，在把A 、B 分开的过程中要克服A 、B 之间的静电力做功。

这是把机械转化为电能的过程。

第二节 库仑定律1.有三个完全一样的绝缘金属球,A 球带的电量为q ，B 、C 均不带电,现要使B 球带的电量为3q/8, 应该怎么办?1． 答：根据库仑的发现，两个相同的带电金属球接触后所带的电荷量相等。

所以，先把AAB球与B 球接触，此时，B 球带电2q ；再把B 球与C 球接触，则B 、C 球分别带电4q ；最后，B 球再次与A 球接触，B 球带电3()2248B q q qq =+÷=。

选修3-1第一章检测卷一、选择题(本题共有10小题，每小题4分，共40分。

在每小题给出的4个选项中，至少有一项是正确的。

全部选对的给4分，选对但不全的得2分，有选错的或不选的得0分)1.两个用相同材料制成的半径相等的带电金属小球,其中一个球的带电量的绝对值是另一个的5倍,它们间的库仑力大小是F ,现将两球接触后再放回原处,它们间库仑力的大小可能是（ ）A.5 F /9B.4F /5C.5F /4D.9F /52.点电荷A 和B ，分别带正电和负电，电量分别为4Q 和Q ，在AB 连线上，如图1-69所示，电场强度为零的地方在 ( )A ．A 和B 之间 B ．A 右侧C ．B 左侧D ．A 的右侧及B 的左侧3．如图1-70所示，平行板电容器的两极板A 、B 接于电池两极，一带正电的小球悬挂在电容器内部，闭合S ，电容器充电，这时悬线偏离竖直方向的夹角为θ，则下列说法正确的是（ ）A ．保持S 闭合，将A 板向B 板靠近，则θ增大 B ．保持S 闭合，将A 板向B 板靠近，则θ不变C ．断开S ，将A 板向B 板靠近，则θ增大D ．断开S ，将A 板向B 板靠近，则θ不变4．如图1-71所示，一带电小球用丝线悬挂在水平方向的匀强电场中，当小球静止后把悬线烧断，则小球在电场中将作（ ）A ．自由落体运动B ．曲线运动C ．沿着悬线的延长线作匀加速运动D ．变加速直线运动5.如图1-72是表示在一个电场中的a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷的电量跟它所受电场力的函数关系图象，那么下列叙述正确的是（ ）A ．这个电场是匀强电场B ．a 、b 、c 、d 四点的场强大小关系是E d >E a >E b >E cC ．a 、b 、c 、d 四点的场强大小关系是E a >E b >E c >E dD ．无法确定这四个点的场强大小关系图1-69B A Q 4Q 图1-70 图1-716．以下说法正确的是（ ）A ．由qFE =可知此场中某点的电场强度E 与F 成正比 B ．由公式qE P=φ可知电场中某点的电势φ与q 成反比 C ．由U ab =Ed 可知，匀强电场中的任意两点a 、b 间的距离越大，则两点间的电势差也一定越大D ．公式C=Q/U ，电容器的电容大小C 与电容器两极板间电势差U 无关 7. A 、B 在两个等量异种点电荷连线的中垂线上,且到连线的距离相等,如图1-73所示,则（ ）A.同一点电荷在A 、B 两点的电势能相等B.把正电荷从A 点移到B 点,电势能先增大后减小C.把正电荷从A 点移到B 点,电势能先减小后增大D. A 、B 两点的连线上任意两点的电势差为零 8．一个电子在电场中A 点具有80eV 的电势能，当它由A 运动到B 克服电场力做功30eV ，则（ ）A ．电子在B 点的电势能是50eV B ．电子的电势能增加了30eVC ．B 点的电势为110VD ．B 点的电势为-110V9.如图1-74所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a 处运动到b 处，以下判断正确的是（ ）A ．电荷从a 到b 加速度减小B ．b 处电势能大C ．b 处电势高D ．电荷在b 处速度小10.如图1-75所示，质量为m ，带电量为q 的粒子，以初速度v 0，从A 点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B 点时，速率v B =2v 0，方向与电场的方向一致，则A ，B 两点的电势差为：( )图２ 图1-73 图1-74 图1-75AB图1-76二、填空题（本大题共15分，把答案填在题中的横线上或按题目的要求作答）11．氢原子中电子绕核做匀速圆周运动，当电子运动轨道半径增大时,电子的电势能 , 电子的动能增 , 运动周期 .(填增大、减小、不变)12．如图1-76所示，两平行金属板间电场是匀强电场，场强大小为1.0×104V ／m ，A 、B 两板相距1cm ，C 点与A 相距0.4cm ，若B 接地，则A 、C 间电势差U AC ＝____,将带电量为－1.0×10-12C 的点电荷置于C 点，其电势能为____ ．13.带正电1.0×10-3C 的粒子，不计重力,在电场中先后经过A 、B 两点，飞经A 点时动能为10J ，飞经B 点时动能为4J ，则带电粒子从A 点到B 点过程中电势能增加了______，AB 两点电势差为____．三、计算题(本大题共45分, 解答应写出必要的文字说明、方程式和重要演算步骤.只写出最后答案的不能得分。

1.2 电场强度 电场线 电场力一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．关于电场强度的概念，下列说法正确的是： （ ）A ．由E ＝F q可知，某电场的场强E 与q 成反比，与F 成正比 B ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C ．电场中某一点的场强与放入该点的试探电荷的正负无关D ．电场中某一点不放试探电荷时，该点场强等于零【答案】C2．在同一电场中的A 、B 、C 三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象如图所示，则此三点的场强大小E A 、E B 、E C 的关系是 ： （ ）A ．E A ＞EB ＞EC B ．E B ＞E A ＞E C C ．E C ＞E A ＞E BD ．E A ＞E C ＞E B【答案】C3．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度飞出a 、b 两个带电粒子，运动轨迹如图中虚线所示．则： （ ）A ．a 、b 的电性相同B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的电势能一个增加一个减小【答案】C4．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。

已知在P 、Q 连线上某点R处的电场强度为零，且PR =2RQ 。

则： （ ）A ．q 1=2q 2B ．q 1=-2q 2 [来源:Z xx k.C ．q 1=4q 2D ．q 1=-4q 2【答案】C5．如图所示，真空中Ox 坐标轴上的某点有一个点电荷Q ，坐标轴上A 、B 两点的坐标分别为0.2 m 和0.7 m ．在A 点放一个带正电的试探电荷，在B 点放一个带负电的试探电荷，A 、B 两点的试探电荷受到电场力的方向都跟x 轴正方向相同，电场力的大小F 跟试探电荷电荷量q 的关系分别如图中直线a 、b 所示．下列说法正确的是： （ ）A ．B 点的电场强度的大小为0.25 N/CB ．A 点的电场强度的方向沿x 轴负方向C ．点电荷Q 是正电荷D ．点电荷Q 的位置坐标为0.3 m【答案】D6．真空中有A 、B 两点,在A 、B 两处分别放有点电荷+Q 和-q (Q >q ),设+Q 、-q 所受的电场力分别为F Q 、F q ,设A 、B 两点处场强大小分别为E a 、E b ,则： （ ）A.E a =E b F Q =F qB.E a <E b F Q =F qC.E a >E b F Q <F qD.E a <E b F Q >F q【答案】B7．如图为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是 ： （ ）A ．A 、B 可能是带等量异号的正、负电荷B ．A 、B 可能是带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零q 2D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反【答案】D8．如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。

第2章 第1节1．金属导体中有电流时，自由电子定向移动的速率为v 1，电子热运动速度为v 2，电流的传导速率为v 3，则( )A ．v 1最大B ．v 2最大C ．v 3最大D ．无法确定 答案：C解析：电场传播的速率(或电流的传导速率)等于光速，而电子无规则热运动的速率，常温下数量级为105m/s ，自由电子定向移动的速率数量级一般为10－5m/s ，所以C 选项正确．2．下列有关电源的电路中，导线内部的电场强度的说法中正确的是( ) A ．导线内部的电场就是电源所形成的电场B ．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C ．因为导体处于电源的电场中，所以导体内部的场强处处为零D ．导线内的电场是由电源、电线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分别是稳定的，电场也是稳定的答案：D 解析：导线内部的电场是电源和导线堆积电荷所形成的两部分电场的矢量和，稳定后不同于静电平衡(内部场强处处为零)，而是场强大小恒定，方向与导线一致，是一种动态的平衡，故A 、B 、C 错．3．如右图所示，一根截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( )A ．v q B.qvC ．q v S D.q vS答案：A解析：假设在运动方向上有一截面，在t 时间内通过截面的电荷量为Q ＝v t ·q ，等效电流I ＝Q /t ＝v q ，故A 正确．4．如右图所示，电解池内有一价正、负离子的电解液，t s 内通过溶液内截面S 的正离子数是n 1，负离子数是n 2，设元电荷为e ，以下解释中正确的是( )A ．正离子定向移动形成电流方向从A →B ，负离子定向移动形成电流方向从B →AB ．溶液内正负离子向相反方向移动，电流抵消C ．溶液内正负离子方向从A →B ，电流I ＝(n 1＋n 2)e2tD ．溶液内电流方向从A →B ，电流I ＝(n 1＋n 2)et答案：D解析：正离子定向移动方向为电流方向，负离子定向移动方向和电流方向相反，正负离子相反方向移动，电流不能抵消，故A 、B 错，由于溶液内的电流是正、负离子共同形成的，故C 错，D 对．5．有甲、乙两导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量，乙是甲的2倍，下列说法中正确的是( )A ．通过甲、乙两导体的电流相同B ．通过乙导体的电流是甲导体的2倍C ．乙导体中自由电荷定向移动的速度是甲导体的2倍D ．甲、乙两导体中自由电荷定向移动的速度大小相同 答案：B 解析：由于单位时间内通过乙横截面的电荷量是甲的2倍，因此通过乙导体的电流是甲的2倍，故A 错而B 正确．由于I ＝nqS v (n 是单位体积中的自由电荷数，q 是自由电荷的电荷量，S 是导体的横截面积，v 是自由电荷定向移动的速率)，所以v ＝InqS，由于不知道甲、乙两导体的性质(n 、q 不知道)，所以无法判断．6．北京正、负电子对撞机的储存环为周长240m 的圆形轨道，当环中电流为10mA 时，若电子的速度是光速的十分之一，则在整个环中运动的电子数目为多少？答案：5×1011个解析：根据电流的定义式I ＝q t ，若设环中电子数目为n ，则在时间t ＝l c /10＝2403.0×107s内都可绕环运动一周，即通过某横截面的电荷量q ＝ne ＝n ×1.6×10－19C ，而形成电流I ＝10mA ，所以n ＝It e ＝I ·10l ce ＝5×1011个．小结：利用I ＝qt 解题，首先要构建电荷的通道(截面)，然后计算t 时间内通过此通道的电荷量，利用I ＝qt求解或变形式求解有关问题．7．在示波器的示波管中，当电子枪射出的电流达到5.6μA 时，每秒钟内从电子枪发射的电子数目有多少？电流的方向如何？解析：由于电流I ＝5.6μA ＝5.6×10－6A ，所以电子枪每秒钟内发射出的电子电量Q ＝It＝5.6×10－6C ；因为每个电子的电量为e ，所以每秒钟内发射的电子数目为N ＝Q e ＝5.6×10－61.6×10－19 3.5×1013(个) 由于规定电流的方向是正电荷定向移动的方向，所以示波管内电流的方向与电子运动的方向相反．8．半径为R 的橡胶圆环均匀带正电，总电荷量为Q ，现使圆环绕垂直所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有( )A ．若ω不变而使电荷量Q 变为原来的2倍，则电流也将变为原来的2倍B ．若电荷量不变而使ω变为了原来的2倍，则电流也将变为原来的2倍C ．若使ω、Q 不变，将橡胶环拉伸，使环半径增大，电流将变大D ．若使ω、Q 不变，将橡胶环拉伸，使半径增大，电流将变小 答案：AB解析：截取圆环的任一截面S ，则在橡胶环运动一周期的时间内通过这个截面的电荷量为Q ，即I ＝q t ＝Q T ＝Q 2πω＝Qω2π，由上式可知A 、B ，正确． 9．一个半径为R 的绝缘圆盘，绕垂直圆盘的转动轴以角速度ω沿逆时针方向匀速转动，圆盘边缘上均匀地分布着一圈电荷，电性均为负，单位圆弧上所带的电荷量为q ，当圆盘转动时，这些电荷所形成的电流大小I ＝__________，电流的方向为__________．答案：ωRq 顺时针方向解析：设周期为T ，T ＝2πω，I ＝q ′t ＝2πRq T ＝2πRq 2πω＝ωRq .由于电荷电性为负，所以电流的方向为顺时针方向．10．一根长L ＝2m 、横截面积S ＝1×10－3m 2的铜棒，两端电势差U ＝5.44×10－2V ，铜棒的电阻R ＝2×10－5Ω，铜内自由电子的密度为n ＝8.5×1029m －3，求：(1)通过铜棒的电流； (2)铜棒内的电场强度；(3)自由电子定向移动的速率．答案：(1)2.72×103A (2)2.72×10－2N/C (3)2×10－5m/s解析：(1)I ＝U R ＝2.72×103A(2)E ＝U L ＝2.72×10－2N/C.(3)I ＝nqS vv ＝I nqS＝2×10－5m/s.11．夏季某日午后，某地区距地面约1km 的空中有两块乌云，相距3km ，它们因与空气摩擦带电，致使两块乌云的电势差能保持约为3×109V 不变．已知空气的电场击穿场强为3×106V/m.请对以下问题进行估算．(1)当两块乌云相距多少米时会发生电闪雷鸣？(2)当电闪雷鸣时，若两块乌云之间通过的电量为500C ，可释放多少能量？ (3)这次放电现象历时约0.01s ，则其平均电流约为多大？答案：(1)1000m (2)1.5×1012J (3)5×104A解析：(1)由E ＝U d 得d ＝U E ＝3×1093×106m ＝1000m.(2)释放的能量E 能＝qU ＝500×3×109J ＝1.5×1012J. (3)由电流的定义得 I ＝q t ＝5000.01A ＝5×104A. 12．(2009·长春外国语学校高二检测)一台半导体收音机，电池供电的电流是8mA ，也就是说( )A ．1h 电池供给8C 的电量B ．1000s 电池供给8C 的电量 C ．1s 电池供给8C 电量D ．1min 电池供给8C 的电量 答案：B第2章 第2节1．单位电荷量的正电荷沿闭合电路移动一周，在内外电路中释放的总能量决定于( ) A ．电源的电动势 B ．通过电源的电流 C ．路端电压的大小 D ．内外电阻之和 答案：A解析：单位电荷量的正电荷沿闭合电路移动一周，释放的总能量，就是电源提供给它的电能，在数值上等于电源的电动势，故选A.2．关于电池的容量，下列说法中正确的是( ) A ．电池的容量就是电池放电时能输出的总电荷量 B ．对同一种电池，体积越大容量越小C ．电池的容量表示电池放电时能输出的电能D ．以上说法都不对 答案：A解析：电池的容量表示电池放电时输出的总电荷量，A 对，C 错；同一种电池，体积大容量大，故B 错．3．关于电源的电动势，下面说法正确的是( )A ．电动势是表征电源把其他形式的能转化为电能本领的物理量B ．电动势在数值上等于电路中通过1C 电荷量时电源提供的能量 C ．电源的电动势跟电源的体积有关，跟外电路有关D ．电动势有方向，因此电动势是矢量 答案：AB解析：电源的电动势反映电源自身的性质跟外电路无关，故C 项错误；电动势是标量，故D 项错误．AB 说法均正确．4．干电池的电势为1.5V ，其物理意义是( ) A ．当外电路断开时，其路端电压为1.5VB ．电路通过1C 电荷量，电源1.5J 化学能转化为电能 C ．电路通过1C 电荷量，电源供给外电路的能量为1.5JD ．电路通过1C 电荷量，电源提供1.5J 能量 答案：ABD解析：由电动势的意义可知ABD 正确． 5．下列说法错误的是( )A ．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场B ．在电源外部电路中，负电荷靠静电力由电源的负极流向正极C ．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极D ．在电池中，靠化学作用使化学能转化为电势能 答案：A解析：无论电源内部还是外部，电场都是由正极指向负极，故A 错；在外部电路中，负电荷靠静电力由负极流向正极，而在内部电路中，正电荷由负极移动到正极，因静电力与移动方向相反，故必有非静电力作用正电荷上才能使其由负极流向正极，在电池中，靠化学作用使化学能转化为电势能，故B 、C 、D 正确．6．一般干电池的电动势 1.5V ，说明电池内非静电力每移动1C 的电荷做功是__________J ，其电势能__________(填“增加”或“减少”)，是________能转化为________能的过程．答案：1.5 增加 化学 电 解析：根据W ＝qE ，得W ＝qE ＝1.5J ，非静电力搬运电荷做正功也就是克服静电力做功，因此是电势能增加，把其他形式的能转化为电能的过程，对电池来说消耗的是化学能．7．有一铅蓄电池，当移动1C 电荷时非静电力做功是2J ，该铅蓄电池的电动势是多少？给一小灯泡供电，供电电流是0.2A ，供电10min ，非静电力做功是多少？答案：2V 240J解析：由电动势公式E ＝W q ＝21V ＝2V ，所以电动势为2V .由E ＝Wq变形得到W ＝qE ，q ＝It ，所以W ＝ItE ＝0.2×10×60×2J ＝240J ， 所以10min 非静电力做功为240J.8．下列关于电池的说法正确的是( )A ．同一种干电池，旧电池比新电池的电动势小、内阻大、容量小B ．电源电动势E 与通过电源的电流I 的乘积EI 表示电源内部电场力的功率C ．1号比5号干电池的电动势小、容量大D ．当通过同样的电荷量时，电动势为2V 的蓄电池比1.5V 的干电池提供的电能多 答案：AD解析：对于干电池，在使用一段时间之后，由于内部发生化学反应释放电荷的物质逐渐减少，因而电动势要变小，容量要变小；同时反应生成物要阻碍电荷的移动，故使电池的内阻变大，电源电动势E 与I 的乘积EI 表示电源内非静电力的功率，并不是电场力的功率，1号电池与5号电池的电动势都是1.5V ，容量不相同，两者体积也有差异．电动势既然反映非静电力做功本领的大小，电动势越大，移动相同的电荷量时提供的电能就越多．故正确选项为A 、D.9．有关电压与电动势的说法中正确的是( )A ．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B ．电动势就是电源两极间的电压C ．电动势公式E ＝W q 中W 与电压U ＝Wq中的W 是一样的，都是电场力做的功D ．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量 答案：D解析：电压和电动势单位虽然相同，但它们表征的物理意义不同，不是同一个物理量，故A 、B 均错；电动势公式E ＝W /q 中的W 是非静电力做的功，故C 错；由电动势物理意义知D 对．10．电池容量就是电池放电时能输出的总电荷量，某蓄电池标有“15A·h ”的字样，则表示( )A ．该电池在工作1h 后达到的电流为15AB ．该电池在工作15h 后达到的电流为15AC ．电池以1.5A 的电流工作，可用10hD ．电池以15A 的电流工作，可用15h 答案：C解析：电池上“15A·h ”是表示电池蓄存的电量数值，即q ＝15A·h ＝15A ×1h ＝1.5A ×10h ，故C 对，A 、B 、D 均错．11．铅蓄电池的电动势2V ，一节干电池的电动势为1.5V ，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1A 和0.2A.试求两个电路都工作20s 时间，电源所消耗的化学能分别为________和__________，________把化学能转化为电能的本领更大．答案：4J 6J 铅蓄电池解析：对于铅蓄电池的电路，20s 时间内通过的电荷量为q 1＝I 1t ＝2C 对于干电池的电路，20s 内时间通过的电荷量为q 2＝I 2t ＝4C由电动势的定义式E ＝Wq得电源消耗的化学能分别为W 1＝q 1E 1＝4J ，W 2＝q 2E 2＝6J因为E 1>E 2，故铅蓄电池把化学能转化为电能的本领更大．小结：电动势反映电源把其他形式的能转化为电能本领的大小，电动势越大，电源把其他形式的能转化为电能的本领越大，故铅蓄电池把化学能转化为电能的本领更大．12(1)由说明可看出进口电池的电动势是多少伏？(2)上述国产电池最多可放出多少电荷量？若该电池工作电流为0.03A ，则最多可工作几个小时？答案：(1)1.2V (2)600mA·h 20h分析：解答本题的关键是观察电池的文字说明，查找有用的信息，在电池上标明的量一般有：电动势、电池容量、放电电流等．解析：(1)由电池铭牌上看出进口电池的电动势为1.2V . (2)国产电池可放出的电荷量为600mA·h则q ＝600×10－3A ×3 600s ＝2 160 C由q ＝It 得，t ＝q I ＝2 1600.03s ＝72 000s ＝20h小结：解答与实际相联系的题目，关键是从中提炼有用的信息．第2章 第3节1．关于导体的电阻，下列说法中正确的是( )A ．由R ＝UI 知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B ．由I ＝UR 知道，通过一段导体的电流跟加在它两端的电压成正比，跟导体的电阻成反比C ．比较几只电阻的I －U 图象可知，电流变化相同时，电压变化较小的图线对应电阻的阻值较大D ．导体中的电流越大，电阻就越小 答案：B解析：由导体电阻特性和欧姆定律可知．2． 根据部分电路欧姆定律，下列判断正确的是( ) A ．导体两端的电压越大，电阻就越大B ．导电气体两端的电压与通过的电流的比值是一个常数C ．电流经过电阻时，沿电流方向电势要降低D ．电解液短时间内导电U －I 图象是一条直线 答案：CD解析：欧姆定律也适用于电解液导电． 3．欧姆定律不适用于下列哪种情况( )A ．金属导电B ．半导体导电C ．电解液导电D ．气体导电 答案：BD解析：欧姆定律不适用于半导体、气体导电的情况．4．今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两电阻的电压之比为1∶2，则甲、乙两个电阻阻值的比值为( )A ．1∶2B ．1∶3C ．1∶4D ．1∶5 答案：C解析：已知t 甲＝t 乙，q 甲＝2q 乙由I ＝qt 得I 甲＝q 甲t 甲＝2q 乙t 乙＝2I 乙，又已知U 甲＝12U 乙∴R 甲＝U 甲I 甲＝12U 乙2I 乙＝14R 乙，故选项C 正确．5．某同学做三种导电元件的导电性实验，他根据所测量数据分别绘制了三种元件I －U 图象如下图所示，则下述判断正确的是()A ．只有乙图象是正确的B ．甲、丙图象是曲线，肯定误差太大C ．甲、丙为非线性元件，乙为线性元件D ．甲、乙、丙三个图象都可能是正确的，并不一定有较大的误差答案：CD解析：由于三种导电元件可能是线性的，也可能是非线性的，故其I －U 图象可能是直线，也可能是曲线，故C 、D 正确．6．如下图所示为几种电学元件的电流与电压的关系图象，下列说法正确的是()A ．这四个图象都是伏安特性曲线B ．这四种电学元件都是线性元件C ．①②是线性元件，③④是非线性元件D ．这四个图象中，直线的斜率都表示了元件的电阻 答案：C解析：伏安特性曲线是以I 为纵轴，U 为横轴的，所以A 错误．线性元件并不只是说I －U 图象是直线，而必须是过原点的直线，所以只有①②是线性元件，③④不是线性元件，B 错误，C 正确．在I －U 图象中，过原点的直线的斜率才表示导体的电阻，D 错误．7．一根镍铬合金丝的两端加8V 电压，通过它的电流是2A ，它的电阻是____________；若通电时间50s ，那么有______C 的电荷量通过它；若在它两端加4V 电压，这合金丝的电阻是__________．答案：4Ω 100 4Ω解析：R ＝U I ＝82Ω＝4Ω，q ＝It ＝2×50C ＝100C ，在它两端加4V 电压时，合金丝的电阻仍为4Ω.8．加在某段导体两端的电压为原来的13时，导体中的电流就减小0.6A ；如果所加电压变为原来的2倍，则导体中电流将变为__________．答案：1.8A解析：由R ＝ΔU ΔI ＝230.6A ，I ＝2UR＝1.8A.9．一个阻值为R 的电阻两端加上电压U 后，通过导体截面的电荷量q 与通电时间t 图象如下图所示．此图线的斜率(即tan θ)等于()A ．UB ．R C.URD.R U答案：C解析：在q －t 图上斜率表示电流I ＝q t ，而由欧姆定律知I ＝UR，故选项C 正确．10．如图所示四只电阻的伏安特性曲线，四只电阻并联起来使用时，通过各个电阻的电流分别是I 1、I 2、I 3、I 4，则其大小顺序为( )A ．I 2>I 4>I 3>I 1B ．I 4>I 3>I 2>I 1C ．I 1＝I 2＝I 3＝I 4D ．I 1>I 2>I 3>I 4 答案：D解析：由I －U 图象可知，R 1<R 2<R 3<R 4，四只电阻并联时，U 1＝U 2＝U 3＝U 4，由I ＝UR I 1>I 2>I 3>I 4.11．(2009·成都高二检测)在“描绘小电珠的伏安特性曲线”的实验中，可供选择的器材有：A ．小电珠规格为“3.8V ,0.3A”B ．电流表：量程0～0.6A ，内阻约为0.5ΩC ．电流表：量程0～3A ，内阻约为0.1ΩD ．电压表：量程0～5V ，内阻约为5KΩE ．滑动变阻器：阻值范围0～10Ω，额定电流2AF ．电池组：电动势6V ，内阻约为1ΩG ．开关一只，导线若干(1)为了使测量尽可能地准确，需要使小电珠两端电压从0逐渐增大到3.8V 且能方便地进行调节，因此电流表应选________．(填器材代号)(2)根据你选用的实验电路，将上图中所示的器材连成实验电路．解析：(1)因小电珠的额定电流为0.3A ，为减小读数误差，让指针偏角大一些，则电流表应选B.(2)由电流表外接和滑动变阻器采用分压连接，电路图如图所示，由电路图连接实物图如图所示．12．有两段导体，其电阻分别为R 1和R 2，当R 1两端的电压是R 2两端电压的32时，通过R 1的电流是通过R 2电流的3倍，求两段导体的电阻之比．答案：1∶2解析：设R 2两端的电压为U ，通过R 2的电流为I ，则R 1两端的电压为32U ，通过R 1的电流为3I ，所以R 1R 2＝3U2×3I U I＝1213．下表为某同学测绘小灯泡的伏安特性曲线的记录数据．根据表中数据在上图中所示的坐标中画出小灯泡的伏安特性曲线．由画出的曲线看小灯泡电阻有没有变化？若有，如何变化？猜想发生变化的原因是什么．答案：见解析解析：根据表格中数据，在坐标纸上描点，作图如下图所示．由图象可以看出：①灯泡两端电压较低时电阻不变化．②灯泡电压达到1.8V以后，电阻值开始变化．③I－U图象的变化趋势表明，灯泡的电阻在电压达到1.8V以后逐渐增大．④原因猜想：灯泡的温度升高，引起电阻的变化．14．(2009·天津理综高考)为探究小灯泡L的伏安特性，连好右图的电路后闭合开关，通过移动变阻器的滑片，使小灯泡的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是下图中的()答案：C解析：小灯泡中的电流逐渐增大时其温度升高，导致电阻R增大，只有C选项对．第2章第4节课时11．有三个电阻，R1＝2Ω，R2＝3Ω，R3＝4Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2∶I3是()A．6∶4∶3B．3∶4∶6C．2∶3∶4 D．4∶3∶2答案：A解析：设并联电路两端电压为U，则I 1∶I 2∶I 3＝U R 1∶U R 2∶UR 3＝12∶13∶14＝6∶4∶3. 2．在下图所示的电路中，通过R 1的电流I 1是( )A.U R 1B.U 1R 1C.U 2R 2D.U 1R 1＋R 2 答案：BC解析：由欧姆定律知B 、C 正确．3．电阻R 1与R 2并联在电路中，通过R 1与R 2的电流之比为1∶2，则当R 1与R 2串联后接入电路中时，R 1和R 2两端电压之比U 1∶U 2为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1 答案：B解析：R 1与R 2并联时I 1I 2＝R 2R 1＝12即R 1R 2＝21，当二者串联时，两端的电压之比为2∶1，故选B.4．下列说法中不正确的是( )A ．电阻A 与阻值无穷大的电阻B 并联，电阻不变 B ．电阻A 与导线B (不计电阻)并联，总电阻为零C ．并联电路中任一支路的电阻都大于总电阻D ．并联电路某一支路开路，总电阻为无穷大 答案：D解析：由R 并＝R A RB R A ＋R B可知R B →∞，R A ＋R B →∞，R 并→R A ，A 对；R B ＝0时R 并＝0时，B 对；R 并＝R B1＋R B R A<R B ，同理R 并<R A ，C 对；并联电路某一支路开路，这一支路电阻无穷大，但总电阻为其余支路并联的电阻，D 错．5．电阻R 1阻值为6Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I 1∶I 2＝2∶3，则R 2的阻值和总电阻的阻值分别是( )A ．4Ω，2.4ΩB ．4Ω，3.6ΩC ．9Ω，3.6ΩD ．9Ω，4.5Ω 答案：A解析：由并联分流关系可知R 1R 2＝I2I 1∴R 2＝I 1I 2R 1＝23×6Ω＝4ΩR 总＝R 1·R2R 1＋R 2＝6×46＋4Ω＝2.4Ω.6．两个定值电阻R 1、R 2串联后接在输出电压稳定于12V 的直流电源上，有人把一个内阻不是远大于R 1或R 2的电压表接在R 1两端(如下图所示)，电压表的示数为8V ，如果把此表改接在R 2两端，则电压表的示数将( )A ．小于4VB ．等于4VC ．大于4V ，小于8VD ．等于或大于8V 答案：A解析：由于电压表的内阻不够大，因其分流现象较严重，导致并联部分总电阻减小，分压值也减小，故R 1两端实际电压大于8V ，R 2两端实际电压小于4V .7．有R 1、R 2两个电阻，阻值分别为15Ω和45Ω，并联后接入某电路中，总电阻为__________Ω；通过两个电阻中的电流之比为________；两个电阻两端的电压之比为______．答案：11.25 3∶1 1∶1解析：R ＝R 1·R 2R 1＋R 2＝15×4515＋45Ω＝454Ω＝11.25Ω；I 1I 2＝R 2R 1＝31并联电路各支路两端的电压都相等，即U 1∶U 2＝1∶1 8．如图所示为某收音机内一部分电路元件的支流等效电路图，各个等效电阻的阻值都是2Ω，AC 间接一只内阻忽略不计的电流表，如图所示接在电路中，若B 、C 两点间加有6V 的恒定电压，则电流表的示数是( )A ．3AB ．2AC ．1AD ．0 答案：C解析：等效电路如图所示，由串、并联电路的特点可知I ＝U R ＋R 2＝2U 3R ＝2×63×2A ＝2A ，所以I A ＝I /2＝1A.9．某实验小组用三只相同的小灯泡，连线如图所示电路，研究串并联电路特点，实验中观察到的现象是()A ．S 2断开，S 1与a 连接，三只灯泡都熄灭B ．S 2断开，S 1与b 连接，三只灯泡亮度相同C ．S 2闭合，S 1与a 连接，三只灯泡都发光，L 1、L 2亮度相同D ．S 2闭合，S 1与b 连接，三只灯泡都发光，L 3亮度小于L 2的亮度 答案：D解析：当S 2断开，S 1接a ，三灯串联，不会熄灭，故A 错；当S 2断开，S 1接b ，L 1、L 2串联，L 3断路，故B 错；当S 2闭合，S 1接a ，只有L 2亮，L 1、L 3短路，故C 错；当S 2闭合，S 1接b ，L 1、L 3并联再与L 2串联，由P ＝I 2R 知L 3的功率小于L 2的功率，即L 3的亮度小于L 2的亮度，故D 正确．10．如下图所示，电压U 保持不变，当滑片由a 端移动b 端的过程中，R 1两端电压变化的范围从U 到5U /6，则滑动变阻器总阻值R 2与R 1阻值之比为多少？答案：1∶5解析：滑片在a 端时，U 1＝U滑片在b 端时，U 2＝U R 1＋R 2·R 1＝56U所以R 1R 1＋R 2＝56，解得R 2R 1＝15.11．如下图所示，R 1＝5Ω，R 2＝10Ω，R 3＝15Ω，U 不变，S 1、S 2均闭合时电流表示数为0.5A ，当S 1、S 2断开时电流表示数为多大？答案：0.2A解析：S 1、S 2均闭合时，R 1被短路，R 2、R 3并联电阻为：R 并＝R 2R3R 2＋R 3＝10×1525Ω＝6Ω总电压U ＝I 1R 并＝3VS 1、S 2均断开时，R 3断路，R 1、R 2串联 总电阻R 串＝R 1＋R 2＝15Ω总电流I ＝U R 串＝315A ＝0.2A12．(2009·重庆理综高考)某实物投影机有10个相同的强光灯L 1～L 10(24V/200W)和10个相同的指向灯X 1～X 10(220V/2W)，将其连接在220V 交流电源上，电路见下图．若工作一段时间后L 2灯丝烧断，则( )A ．X 1的功率减小，L 1的功率增大B ．X 1的功率增大，L 1的功率增大C ．X 2的功率增大，其他指示灯的功率减小D ．X 2的功率减小，其他指示灯的功率减小 答案：C解析：L 2灯丝烧断后电路的总电阻增大，电路中的总电流减小，流过其他指示灯、强光灯的电流都同比例的减小，消耗的功率都减小，两端的电压都减小，则X 2两端电压增大，消耗的功率也增大，C 正确．小结：将灯丝断路后电路中电流变化情况弄反而错选．第2章 第4节 课时21．以下关于电流表与电压表的说法中，正确的是( ) A ．都是电流表G 与电阻并联改装而成的 B ．都是电流表G 与电阻串联改装而成的C ．它们本身都有内阻，只是电流表的内阻一般很小，而电压表的内阻一般很大D ．电流表的内阻肯定比用来改装的电流表G 的内阻小，而电压表的内阻肯定比用来改装的电流表G 的内阻大答案：CD解析：把电流表G 改装成量程较大的电流表时，是给电流表G 并联一个分流电阻，而把电流表G 改装成电压表时，是给电流表G 串联一个分压电阻，故A 、B 选项全错；由于串联总电阻大于每一个电阻，并联总电阻小于每个电阻，故C 、D 选项正确．2．电流表G 的内阻为R g ，用它测量电压时，量程为U ，用它改装成较大量程的电流表，内阻是R A ，量程为I ，这几个量的关系是( )A ．R A >R g ，U I >R gB ．R A >R g >UIC ．R A <R g ，U I <R gD ．R A <R g ＝UI答案：C解析：电流表G 改装成大量程的电流时需给电流表G 并联一个电阻，允许的最大电压U 不变，但内阻变小，即R A <R g ，UI<R g .3．有一只电压表，它的内阻是100Ω，量程为0.2V ，现要改装成量程为10A 的电流表，电压表上应( )A ．并联0.002Ω的电阻B ．并联0.02Ω的电阻C ．并联50Ω的电阻D ．串联4900Ω的电阻 答案：B解析：改装前电压表的满偏电流为I g ＝U g R g ＝0.2V 100Ω＝2×10－3A由电流表的改装原理可知需再并联一只R x 的电阻R x ＝U g I －I g ＝0.210－2×10－3Ω≈0.02Ω故选项B 正确．4．一个电流表，刻度盘的每1小格代表1μA ，内阻为R g ，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA ，则( )A ．给它串联一个电阻，阻值为nR gB ．给它串联一个电阻，阻值为(n －1)R gC ．给它并联一个电阻，阻值为Rg nD ．给它并联一个电阻，阻值为Rg n －1答案：D5．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个变阻器R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对 答案：B解析：电压表电阻分压，串联；电流表电阻分流，并联．所以甲表为电流表，乙表为电压表．并联电路电阻大时分流少，所以R 增大时量程减小；串联电路电阻大时分压多，所以R 增大时量程增大．6．一个电流表，内阻为R g ，满偏电流为I g ，若把它作为电压表使用，量程为( )。

高二物理选修3-1第二章单元测试题（1）一、选择题（第1-10题为单选题，第11-13题为多选题，每题4分，共52分）1．下列物理量中与检验电荷q有关的是（）A．电场强度E B．电势ϕ C．电势能p E D．电势差U2．关于电势与电势能的说法，正确的是 ( )Ａ.电荷在电势越高的地方，电势能也越大Ｂ.电荷在电势越高的地方，它的电量越大，所具有的电势能也越大Ｃ.在正点电荷电场中的任一点处，正电荷所具有的电势能一定大于负电荷所具有的电势能Ｄ.在负点电荷电场中的任意点，正电荷所具有的电势能一定小于负电荷所具有的电势能3. 在静电场中，关于场强和电势的说法正确的是 ( )A．电场强度大的地方电势一定高 B．电势为零的地方场强也一定为零C．场强为零的地方电势也一定为零 D．场强大小相同的点电势不一定相同4. 电场中某区域的电场线分布如图1所示，A、B为电场中的两点，若以E A、E B分别表示A、B两点的电场强度，Aϕ、Bϕ分别表示A、B两点的电势，则以下判断正确的是( )A. BABAEEϕϕ>>, B.BABAEEϕϕ<<,C. BABAEEϕϕ<>, D.BABAEEϕϕ><,5．下列关于等势面的说法正确的是（）A．电荷在等势面上移动时不受电场力作用，所以不做功B．等势面上各点的场强相等C．等势面与电场线不垂直D．匀强电场中的等势面是相互平行、间距均匀且垂直于电场线的一簇平面6.对公式dUE ab=的理解，下列说法正确的是 ( )Ａ.此公式适用于计算任何电场中a、b两点间的电势差Ｂ.a点和b点距离越大，则这两点的电势差越大Ｃ.公式中d是指ａ点和ｂ点之间的距离Ｄ.公式中的d是ａ、ｂ两个等势面间的垂直距离7.如图2某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该匀强电场的场强大小和方向分别为 )A．E=100V/m，竖直向下 B．E=100V/m，竖直向上C．E=100V/m，水平向左 D．E=100V/m，水平向右8.对于电容C=UQ，以下说法正确的是 ( )A．一只电容充电荷量越大，电容就越大B．对于固定电容器，它所充电荷量跟它两极板间所加电压的比值保持不变C．可变电容器的充电荷量跟加在两极间的电压成反比D．如果一个电容器没有电压，就没有充电荷量，也就没有电容9. 某平行板电容器的电容为C，带电量为Q，相距为d，今在板间中点放一个电量为q的点电荷，则它受到的电场力的大小为（）A．22kQqdB．24kQqdC．QqCdD．2QqCd10. 在静电场中，将一正电荷从a点移到b点，电场力做了负功，则（）A．b点的电场强度一定比a点大 B．电场线方向一定从b指向aC．b点的电势一定比a点高 D．该电荷的动能一定减小11.如图3示，实线是一个电场中的电场线，虚线是一带电粒子在此电场中运动的轨迹，若带电粒子是从a处运动到b的。

物理选修 3-1 第一章练习题1、用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为0.5cm 时圆环被吸引到笔套上，如图所示。

对上述现象的判断与分析，下列说法正确的是A. 摩擦使笔套带电B. 笔套靠近圆环时，圆环上、下部感应出异号电荷C. 圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力D. 笔套碰到圆环后，笔套所带的电荷立刻被全部中和2、如图所示，有一带正电的验电器，当一金属球 A 靠近验电器的小球B（不接触）时，验电器的金箔张角减小，则 AB +A、金属球可能不带电B、金属球可能带负电C、金属球可能带正电D、金属球一定带负电+ +3、将不带电的导体 A 和带有负电荷的导体 B 接触后，在导体 A 中的质子数A．增加B．减少C．不变D．先增加后减少4、把两个完全相同的金属球 A 和 B 接触一下，再分开一段距离，发现两球之间相互排斥，则 A 、B 两球原来的带电情况可能是A．带有等量异种电荷B．带有等量同种电荷C．带有不等量异种电荷D．一个带电，另一个不带电5、有 A、B、C 三个塑料小球， A 和 B，B 和 C，C 和 A 间都是相互吸引的，如果 A 带正电，则A．B、C 球均带负电B．B 球带负电， C 球带正电C．B、C 球中必有一个带负电，而另一个不带电D．B、C 球都不带电6、真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q 置于 Q1、Q2 连线上某点时，正好处于平衡，则A．q 一定是正电荷B．q 一定是负电荷C．q 离 Q2 比离 Q1 远D．q 离 Q2 比离 Q1 近7、如图所示，两个完全相同的绝缘金属壳a、b 的半径为R, 质量为m，两球心之间的距离为L=3R。

若使它们带上等量的异种电荷，电荷为q，那么两球之间的万有引力 F 引，库仑力 F 库分别为A.2 2m q F G ， F k 引库2 2l lB.2 2m qF G ， F k引库2 2l llC.2 2m q F G ， F k 引库2 2l lD.2 2m q F G ， F k 引库2 2l l8、关于点电荷的说法，正确的是：A. 只有体积很小的带电体才能看成点电荷；B.体积很大的带电体一定不能看成点电荷；C.当两个带电体的大小及形状对它们之间的相互作用力的影响可以忽略，这两个带电体可看成质点；D.一切带电体都可以看成点电荷9、真空中有甲、乙两个点电荷，相距为r，它们间的静电力为F。
