注塑成形模具浇口类型介绍
浇口类型选择浇口类型和选择最佳的浇口尺寸以及浇口位置一样重要。
浇口类型可分为人工和自动去除式浇口。
人工去除式浇口人工去除式浇口主要是指那些要求操作者在进行制件再加工时将其与流道分离。
使用人工去除式浇口的原因有：∙浇口体积过大，以至于当模具打开时无法从制件处剪切。
∙一些剪切敏感的材料（如PVC）不能存在高剪切率，从而不能应用自动去除式浇口设计。
∙在穿过较宽处的时候，为了保证流动分布的同时性，以达到特定的分子纤维排列，通常不使用自动浇口去除方式。
型腔的人工去除式浇口类型包括：∙注道式浇口∙边缘浇口∙凸片浇口∙重叠式浇口∙扇形浇口∙薄膜浇口∙隔膜浇口∙外环浇口∙轮辐或多点浇口自动去除式浇口自动去除式浇口的特点是，在打开制模模具顶出制件的过程中，可以切断或剪切浇口。
自动去除式浇口应用于：∙避免在再加工时去除浇口∙保持所有顶出的周期时间一致∙浇口残留最小化自动去除式浇口包括：∙针点浇口∙潜入式（隧道式）浇口∙热流道浇口∙阀门浇口注道浇口推荐这种浇口应用于单型腔模具或要求对称充填的制件。
这种类型的浇口适合于较大壁厚处，这样保压压力将更为有效。
较短的浇口最好，这样模具充填更为快速，且压力损失较低。
浇口另一侧需配备一个冷料井。
使用这种浇口的劣势在于，流道（或注道）被修整之后，制件表面会产生浇口痕迹。
可以通过制件厚度来控制凝固，但凝固并不取决于制件厚度。
一般而言，在注道浇口附近的收缩率较低，而注道浇口处的收缩率较大。
这会导致浇口附近具有较高的拉伸应力。
尺寸起初，注道直径由机器射嘴来控制。
该注道直径必须比射嘴口直径大 0.5mm左右。
标准注道衬套的锥度为 2.4度，开口面向制件。
因此可以通过注道长度来控制制件处附近的浇口直径，该直径应当比该处壁厚至少大 1.5mm或约为该处壁厚的两倍。
注道和制件的连结点应为放射状的，以避免应力裂化。
∙锥角较小（最小为1度），可能导致在喷射过程中注道无法与注道衬套脱离。
∙锥度较大，造成材料浪费且冷却时间延长。
注塑浇口

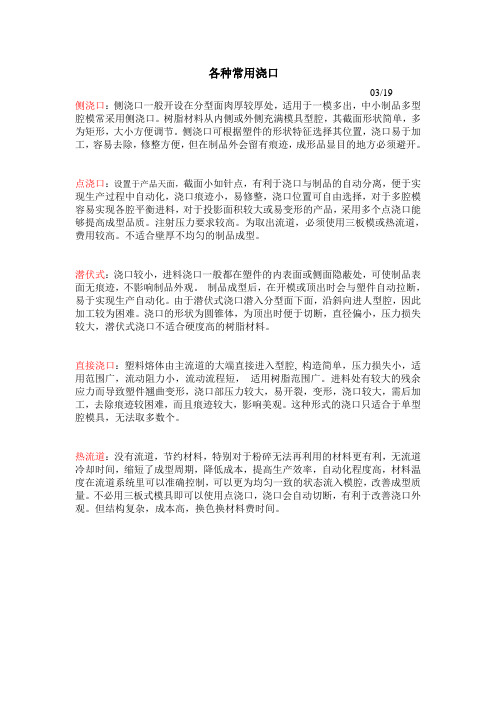

各种常用浇口03/19侧浇口：侧浇口一般开设在分型面肉厚较厚处，适用于一模多出，中小制品多型腔模常采用侧浇口。
树脂材料从内侧或外侧充满模具型腔，其截面形状简单，多为矩形，大小方便调节。
侧浇口可根据塑件的形状特征选择其位置，浇口易于加工，容易去除，修整方便，但在制品外会留有痕迹，成形品显目的地方必须避开。
点浇口：设置于产品天面，截面小如针点，有利于浇口与制品的自动分离，便于实现生产过程中自动化，浇口痕迹小，易修整，浇口位置可自由选择，对于多腔模容易实现各腔平衡进料，对于投影面积较大或易变形的产品，采用多个点浇口能够提高成型品质。
注射压力要求较高。
为取出流道，必须使用三板模或热流道，费用较高。
不适合壁厚不均匀的制品成型。
潜伏式：浇口较小，进料浇口一般都在塑件的内表面或侧面隐蔽处，可使制品表面无痕迹，不影响制品外观。
制品成型后，在开模或顶出时会与塑件自动拉断，易于实现生产自动化。
由于潜伏式浇口潜入分型面下面，沿斜向进人型腔，因此加工较为困难。
浇口的形状为圆锥体，为顶出时便于切断，直径偏小，压力损失较大，潜伏式浇口不适合硬度高的树脂材料。
直接浇口：塑料熔体由主流道的大端直接进入型腔, 构造简单，压力损失小，适用范围广，流动阻力小，流动流程短，适用树脂范围广。
进料处有较大的残余应力而导致塑件翘曲变形，浇口部压力较大，易开裂，变形，浇口较大，需后加工，去除痕迹较困难，而且痕迹较大，影响美观。
这种形式的浇口只适合于单型腔模具，无法取多数个。
热流道：没有流道，节约材料，特别对于粉碎无法再利用的材料更有利，无流道冷却时间，缩短了成型周期，降低成本，提高生产效率，自动化程度高，材料温度在流道系统里可以准确控制，可以更为均匀一致的状态流入模腔，改善成型质量。
不必用三板式模具即可以使用点浇口，浇口会自动切断，有利于改善浇口外观。
但结构复杂，成本高，换色换材料费时间。
注塑件模具的常见浇口类型
注塑件模具的常见浇口类型
注塑件加工的过程中不只需要工程师有效的把控到每一个注塑环节，也需要注塑工程师能够有用掌握注塑模具的使用情况。
而浇口作为注塑模具重要的组成部分之一，其类型是多元化的，并且不一样的浇口类型用在不一样的成型塑件上面，并且其对注塑件加工的最终质量也有所影响。
注塑件模具的常见浇口类型有哪些呢？
第一：直接浇口，当前直接浇口在注塑加工模具应用中仍是比较广泛的，其最大的长处在于熔体的压力相对来说比较小，并且也相对简单，直接浇口的长处使得其能够适用于常用的任何塑料，特别是一些成型大且深的注塑件。
第二：矩形浇口，矩形浇口的位置通常是开在注塑模具的分型面上，较多的用在中小型的注塑件的注塑模具上。
其最大的长处在于其截面形状简略，可简单进行加工、并且后期在进行试用注塑模具后也便于进行修改。
不过矩形浇口最大的缺陷是易发生浇口痕迹。
第三：扇形浇口，扇形浇口其实是矩形浇口的一种变异的方式，因而其和矩形浇口有许多类似的地方。
不过扇形交口通常对比适用于注塑成型大平板状以及薄壁的注塑件。
多见的浇口类型即是上述三种类型，当然还有比如：膜状浇口、轮辅浇口、点浇口、埋伏浇口等类型。
浇口的几种基本形式
浇口的几种基本形式
上面的是潜伏浇口,根据塑料材质合理选择倾斜角度.另外要注意防止边缘棱角拉削现象.
上图是潜入顶杆进胶,是为了解决制品外观要求,浇口需要修剪.
目此主题相关图片如下:
上图是香蕉浇口,也是为了从合适位置进胶而采用.有时需要加设防冲击凸起和增加弹性的凸台.
此主题相关图片如下:
上图是爪形浇口,实现中心进胶,孔边缘进料.
上图是标准点浇口,外观较好,进料位置灵活.
目此主题相关图片如下:
上图是热流道,实现无废料,浇口外观更好,填充更好.目此主题相关图片如下：
上图是标准侧浇口,模具结构简单
直接进胶,只能一模一件,并且浇口修理后痕迹大.设计时浇口对侧加分流包.改善流动.。
浇口种类设计规范
浇口分类设计规范浇口的种类大致分为以下：直浇口、侧浇口（侧浇口、扇形浇口）、搭底浇口、平缝浇口（内环形浇口、外环形）、针点浇口、潜浇口（表面潜浇口、顶杆式潜浇口、平板式零件潜浇口、香蕉潜浇口）。
一、直浇口注：1、d1必须满足注塑机的要求，浇道单边斜度最少1°。
2、浇道单边斜度最少1°。
3、d2在满足注塑的条件下在越小越好。
4、L越小越好，可以用加长喷嘴减短流道。
二、侧浇口1、浇口尺寸计算方法：h=nt w=(3-10)h L=（0.8-1.5 ） A=(20-30)° L1=0.5 -1其中n 为常数，根据塑料的不同而不同2、侧浇口自动脱浇口设计侧浇口在一般设计是不能自动脱浇口的，如果把产品与流道设计成不同时间顶出，便可以实现自动脱浇口的效果。
三、搭底浇口搭底浇口是侧浇口的改良，适合某种特定形状的产品。
1）、在侧面不允许有浇口的情况下； 2）、避免有流纹的现象；倒扣3）除硬质PVC外，适合绝大多数产品。
注：h=nt w=(3-10)h L=0.8-1.5四、扇形浇口扇形浇口是侧浇口的改良，它的宽度随深度的减少而增加。
1）、适合于大型平板类形状产品2）、塑料流入型腔呈扁平状，减少流纹及夹水纹的产生。
3）、适合除硬质PVC外的任何塑料，本公司PMMA产品五、平缝式浇口此尺寸参照侧浇口，以加强浇口处应力，便于断口整齐及近浇口的乱流现象。
六、针点浇口1）针点浇口在脱模时能够把产品和流道自动分离开，因儿勿须后处理。
2）进胶点处形状的三中形式：以上三种形式根据产品的实际要求选择。
七、潜浇口1、表面潜浇口`26.53mm潜定模潜动模2、顶杆潜浇口3、平板式零件的潜浇口d1<t顶杆镶件4、香蕉式潜浇口。
塑胶模具常用浇口及其优缺点
塑胶模具常用浇口及其优缺点
塑胶模具是制作塑料制品的重要工具，浇口作为其中一个重要组成部分，对于塑胶制品的质量和外观起着至关重要的作用。
本文将会介绍一些塑胶模具常见的浇口及其特点。
1. 直接式浇口直接式浇口是在模具的一端直接打出一个浇口，直接将熔融的塑料注入模腔中。
这种浇口通常适用于大型外壳类制品，如家电外壳、汽车外壳等。
主要优点是制品的结构紧密、外观完美，缺点是浇口会影响产品的外观并且难以去除，模具寿命较短。
2. 斜式浇口斜式浇口是将浇口设置在模膜表面斜着倾斜向下注入塑料，这种浇口适用于复杂形状、较大马路类制品的制造。
优点是制品外观完美，并且浇口相对于直接式浇口更容易去除，缺点是需要计算好浇口大小和位置，否则会造成浇注难度或填充不均。
3. 空气门浇口空气门浇口是将浇口分成两部分，一部分用于注入熔化的塑料，另一部分则用于排出腔内的空气，以保证制品填充和成型的均匀性。
这种浇口可以减小制品中出现气泡和瑕疵的风险，并且可以增加模具使用寿命，但成本相对于其他浇口较高。
4. 热流道浇口热流道浇口是将熔化的塑料通过流道加热并直接注入模腔，以使制品填充和成型更具精度。
这种浇口通常适用于高精度制品，如塑料齿轮、液晶显示器外壳等。
优点
是制品外观完美，浇注点留影相对较小，但成本相对其他浇口类型较高。
总之，浇口是塑胶模具中非常重要的一个技术环节，对制品成型、外观以及后续使用寿命都有很大的影响。
不同的浇口类型和形式适用于不同种类的塑料制品，需要根据实际需求进行选择。
浇口类型及特点
浇口类型及特点浇口是指在铸造过程中，用于浇注熔融金属的孔洞或通道。
浇口的类型及特点可以根据不同的需求和铸造工艺进行分类和描述，下面将介绍几种常见的浇口类型及其特点。
1. 直浇口直浇口是将熔融金属直接倒入模具中的浇口类型。
它的特点是简单易行，适用于铸造较小且形状简单的零件。
直浇口的优点是操作简单，浇注速度快，能够满足一些对于铸件表面质量要求不高的情况。
但直浇口的缺点是易产生气孔和夹杂物，并且容易造成金属流动不均匀，导致铸件形状和尺寸精度较差。
2. 斜浇口斜浇口是将熔融金属沿着模具的斜面倾倒的浇口类型。
它的特点是能够改善金属流动的均匀性，减少气孔和夹杂物的产生。
斜浇口适用于形状复杂的铸件，可以使得金属流动更加平稳，填充整个模腔。
但斜浇口的缺点是对模具的要求较高，需要设计合理的斜面和倾斜角度，并且斜浇口的浇注时间较长，需要注意控制金属的冷却速度。
3. 多点浇口多点浇口是将熔融金属从多个浇口同时注入模腔的浇口类型。
它的特点是能够使金属流动更加均匀，填充整个模腔，减少缩孔和夹杂物的产生。
多点浇口适用于大型和复杂形状的铸件，可以提高铸件的形状和尺寸精度。
但多点浇口的缺点是需要更加复杂的模具设计，增加了生产成本和工艺难度。
4. 分级浇口分级浇口是将熔融金属从上到下逐级注入模腔的浇口类型。
它的特点是能够控制金属的流动速度和方向，避免金属注入时的喷溅和气泡产生。
分级浇口适用于对铸件表面质量要求较高的情况，可以提高铸件的表面光洁度和密实度。
但分级浇口的缺点是需要更加复杂的模具设计和浇注工艺控制，增加了生产成本和工艺难度。
5. 真空浇口真空浇口是在浇注过程中通过真空泵抽取模腔中的空气，使金属充分填充模腔的浇口类型。
它的特点是能够有效地减少气孔和夹杂物的产生，提高铸件的密实性和内部质量。
真空浇口适用于对铸件内部质量要求较高的情况，可以减少金属氧化和污染。
但真空浇口的缺点是设备成本较高，对操作技术要求较高。
不同的浇口类型具有不同的特点和适用范围。
模具浇口类型
浇口类型两种浇口浇口可以有许多种结构配置.它们分为两种-手动修整与打浇口自动修整.手工修整浇口手工修整的浇口是那些需要操作者在二次操作时从流道中分开产品的.使用手动修整浇口的原因是:✍ 浇口太大由于模具打开无法剪除产品的浇口✍ 一些剪切敏感材料如PVC不应具有对自动修整浇口设计固有的高剪切率.✍ 同時發生的熔融流動穿過前端達到纖維的特定取向,分子通常阻止自動的澆口修整.以下澆口類型是從模穴處手動修剪的.澆口類型直(流道)澆口薄片澆口刃口(標準)澆口溢流澆口扇形澆口圓盤(隔膜)澆口環形澆口Spoke (星形十字叉)澆口膜片(飛邊)澆口直(流道)澆口直(流道)澆口通常用于單穴模具,直澆口以最小的壓力灌點直接快速進膠到模穴.使用這種澆口的不利因素在于當料頭(澆口)修整後產品表面留下澆口痕.凍結被產品厚度所控制而不是被套澆口厚度所控制.典型地,澆注口附近的產品縮水很小,注料口的縮水較大,這造成澆口附近很大的拉力強度.尺寸起始注料口直徑取決于機器噴嘴.這里的注料口直徑必須比噴嘴直徑大約1.0 mm.標準注料口襯套開向產品的錐度為2.4度,因此注料口長度控制著澆口的長度,直徑必須至少大于產品厚度約1.5 mm 或兩倍.✍ 較小的錐度(一度的最小值)不承擔從射出注料口襯套上釋放注料口的風險.✍ 較大的錐度浪費材料并延長冷卻時間.✍ 非標準注料口斜度很貴而很少的增益薄片澆口薄片澆口典型利用于扁平且壁薄件,模穴中減少剪切應力.在澆口處產生的高剪切應力受限于成型後被修剪的輔助薄片. 薄片澆口被廣泛使用于成型PC,壓克力,SAN,與ABS 類型的材料.尺寸最小薄片寬度為6.4 mm.最小薄片厚度是模穴深度的75%.刃口(標準)澆口刃口澆口位于模具分模線處并從邊上,頂部或底部開始充填產品.尺寸典型澆口尺寸是產品厚度的6%~75% (或0.4 ~6.4 mm 厚) 1.6 ~ 12.7 mm 寬.澆口台階長度不應超出1.0 mm, 0.5 mm 是最適宜的大小.溢流澆口溢流澆口類似于刃口澆口,除了澆口重疊肉厚或表面.此種類型的澆口通常用于消除射流.尺寸典型澆口尺寸是0.4 ~ 6.4 mm 厚 1.6 ~ 12.7 mm寬.扇形澆口扇形澆口是帶不同厚度的尖銳澆口. 大產品或脆性模具剖面通過大入口面積快速充填. 用于創建一個均勻的流通前端,變形與尺寸穩定性是主要的問題. 水口必須在寬度與厚度上逐漸變細保持一個固定的剖面面積.以确保:1.熔融速度穩定不變2.整體長度用于熔流3.穿過寬度的壓力不變.尺寸最大厚度不應超出產品厚度的75%.典型尺寸大小從0.25 ~ 1.6 mm 厚.澆口寬度 6.4 mm ~模穴長度的25%.圓盤(隔膜)澆口圓盤(隔膜)澆口通常用于開圓柱形或圓形澆口的產品. 這使用于當集中性作為一個重要尺寸需求與結合線不能被接受時.這個澆口實際上是產品邊角附近的毛邊水口.由于隔膜是從中心注料口進料(or 冷料頸灌點),產品澆口均勻的熔流易于維護.尺寸典型澆口厚度0.25~ 1.27 mm.環形澆口如隔膜澆口,環形澆口也用于圓柱形或圓形澆口的產品,但并不常用,使用環形澆口,材料在模芯周圍自由流動.尺寸典型澆口厚度0.25 ~ 1.6 mm.Spoke (星形十字叉)澆口此種澆口也稱為四點澆口或交叉澆口,它用于試管形的產品設計,易于脫澆口并節省材料.不利因素是可能會有結合線,不易取得完美的不圓度(球度).尺寸典型澆口大小範圍從0.8 ~ 4.8 mm 厚 1.6 ~ 6.4mm 寬.膜片(飛邊)澆口膜片(飛邊)澆口類似于環形澆口,但它用于直角邊緣.由一個直流道與穿過模穴長度或寬度的澆口台階組成.用于設計壓克力產品,通常為降低變形的大面積扁平設計.尺寸澆口大小很小,厚度約為0.25 ~ 0.63 mm.台階面積(澆口長度)也必須保持很小,長度約為0.63 mm. 自動修整澆口自動修整澆口包含成型模具打開射出產品時模具斷裂或剪切澆口的特性.自動修整澆口應使用于✍ 避免澆口如二次操作移動.✍ 保持所有射出一致的周期時間.✍ 降低澆口傷痕.以下澆口自動從模穴處修整:✍ 針澆口✍ 海底(地道,鏨刀)澆口✍ 熱流道(熱探針)澆口✍ 閥澆口針澆口這種澆口取決于三板模設計,流道系統在一塊模具的分模線上,產品模穴在主要的分模線上,相反的斜度流道灌點通過中板模(第三塊模)與開模方向平行.隨著模穴分型線的打開,針澆口的小直徑從產品上撕裂.次級流道分模線打開射出流道.或者流道分型線首先打開,輔助的頂針系統從反向的斜度灌點中拔出流道,從產品中撕裂流道.尺寸典型澆口直徑大小0.25~ 1.6 mm.好處當單個產品多個澆口必須對稱的填充或長必須減少長流道來确保產品保壓時,此設計特別有用海底(地道,鏨刀)澆口海底澆口用于兩板模結構.一個有角度錐度的澆口由流道末端到模穴加工形成于分模線之下,隨著產品與流道射出, 澆口在產品處切斷.如果在產品非功能面積上增加一個大直徑澆棒, 海底澆口能被制成一澆棒,避免澆口處需要一垂直表面.如果澆棒在隱藏的表面上,不必移除它.深入圓柱形產品內壁的復合海底澆口能取代隔膜澆口并允許自動脫离澆口. 界外的特性沒有隔膜澆口那麼好但通常可被接受.尺寸典型尺寸大小是0.25 ~ 2.0 mm.流道球面上有錐形度熱流道(熱探針)澆口熱流道澆口通常用于通過加熱流道與電熱注料口傳輸熱熔材料達到無流道成型.保壓周期受控于澆口附近的產品凍結時間.澆口處非常熱的材料隨著模穴打開而與產品分离.閥澆口閥澆口在熱澆道口增加一個閥桿.閥門能用以在材料凍結前激活關閉澆道.這允許有一個大的澆口直徑緩和澆道傷痕.因為保壓周期受控于閥桿,維持良好的保壓周期管控會使產品品質更趨一致性.。
塑胶模具中的浇口形式及位置
塑胶模具中的浇口形式及位置浇口的类型有：1、直接浇口：又称主流道型浇口，其优点：利于排气和消除熔结痕，模具机构简单而紧凑。
缺点：周期延长，超压填充，容易产生残余应力。
适用于单腔模。
2、侧浇口：一般开设在分型面上，由塑件侧面进料，广泛使用于多腔模。
浇口与分流道相接处采取斜面或圆弧过度。
3、扇形浇口：它是矩形侧浇口的一种变异形式，此浇口的加工虽困难一些，但有助于熔体均匀地流过扇形浇口。
优点：使塑料充模时横向得到更均匀的分配，降低制品的内应力和带入空气的可能性。
常用来成型宽度较大的薄片状制品。
4、薄片浇口：其特点是将浇口的厚度减薄，而宽度取作浇口边制品宽度的1/4至全宽，浇口台阶长约0.65mm。
优点：能使物料在平行流道内均匀分配，以较低的线速度呈平行流均匀地进入型腔，降低了制品的内应力，减少了因取向而产生的翘曲。
缺点：提高了制品的生产成本。
适于成型大面积的扁平制品。
5、环形浇口：优点：进料均匀，流速大致相同，空气容易顺序排出，同时避免了侧浇口的型芯对面的熔结痕。
主要用于圆筒形制品或中间带有孔的制品。
6、轮辐浇口：这种浇口将整圆周进料改成了几小段圆弧进料，优点：去除浇口方便，浇口回头料较少。
缺点：熔结痕增多，塑件强度受到影响。
7、爪形浇口：分流道与浇口不在同一个平面内。
8、护耳浇口：小浇口加护耳，作用：可以避免喷射现象，降低速度，均匀地进入型腔，确保制件质量。
缺点：割除护耳比较麻烦。
适于有机玻璃、聚碳酸脂等透明材料和大型ABS塑料成型。
9、点浇口：是一种断面尺寸很小的浇口。
优点：自行切断，无需修剪浇口，生产效率高。
单腔模多腔模均适用。
断离后的点浇口凝料可以由手工取出或靠点浇口自动脱落机构脱模。
10、潜伏浇口：采用潜伏浇口只需要两板式的单分型面模具，而采用点浇口则需要三板式的双分型面模具。
其特点：.浇口位置一般选择在制品侧面不影响外观的地方或加工圆柱形分流道；分流道设置在分型面上；浇口部位宜设计为镶拼结构。
模具常用浇口类型
1 壓力損失大 2 澆口切除稍難
5 薄膜澆口(FILM GATE) 扇形澆口(FAN GATE)
PP POM ABS
1.澆口切除稍難 2.澆口範圍大
6 針點澆口(PIN/POINT GATE)
PE PP
1 壓力損失大 2 一般配合三板模
PC PA POM AS ABS 7 潛伏式澆口(SUBMARINE GATE) PS PA POM ABS
澆口形狀及使用要點
NO. 澆口形狀 1 直接澆口(DIRECT GATE) 優點 適用材料 硬質PVC 1 節省流道加工 PE 2 壓力損失少 PP 3 可成型大型或深度 PC 較深的成品 PA POM AS ABS PPMA 硬質PVC PE PP PC PA POM AS ABS PPMA 硬質PVC POM AS ABS PPMA 1 澆口與成品分離 容易 2 可防止塑膠逆流 3 澆口部產生磨擦熱 可再次提昇塑膠溫 度，促進充填 缺點 1 澆口殘留痕跡影響 外觀及增加後加工 2 平面淺的成品易產 生翹曲、變形 3 一次只可成形一個 成品，除非使用多 噴嘴成形機
澆口形狀適用材料外觀及增加後加工pp平面淺的成品易產pc較深的成品一次只可成形一個pom成品除非使用多噴嘴成形機absppmape容易可防止塑膠逆流容易造成充填不足pc澆口部產生磨擦熱或半途固化papom度促進充填pom收縮下陷可排除過度充填造abs澆口部產生磨擦熱促進充填pom面積之成品abs可得到良好外觀之成品pp可免除後加工一般配合三板模pc成品重量比大pomabs成形pa除後加工直接澆口directgate硬質pvc側狀澆口sidegate硬質pvc重疊澆口overlapgate硬質pvc凸片澆口tabgate硬質pvc薄膜澆口filmgate扇形澆口fangate針點澆口pinpointgate
