山东省莱芜市2017中考物理试题含答案解析-真题

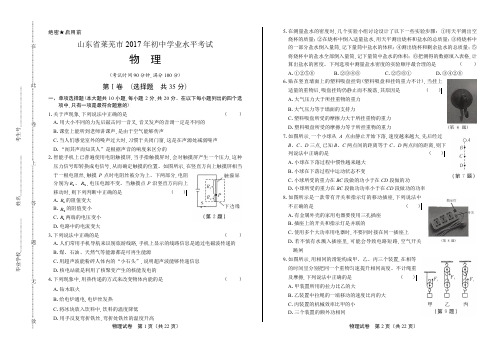

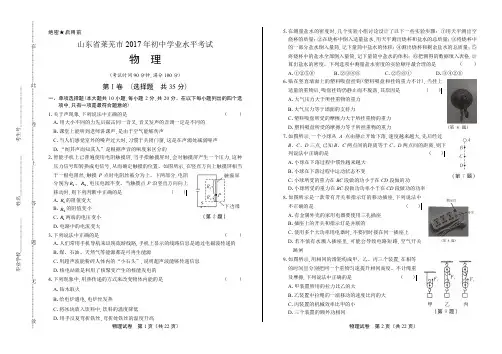

物理试卷 第1页（共22页） 物理试卷 第2页（共22页）绝密★启用前山东省莱芜市2017年初中学业水平考试物 理(考试时间90分钟,满分100分)第Ⅰ卷 (选择题 共35分)一、单项选择题(本大题共10小题,每小题2分,共20分。

在以下每小题列出的四个选项中,只有一项是最符合题意的) 1.关于声现象,下列说法中正确的是( )A .用大小不同的力先后敲击同一音叉,音叉发声的音调一定是不同的B .课堂上能听到老师讲课声,是由于空气能够传声C .当人们感觉室外的噪声过大时,习惯于关闭门窗,这是在声源处减弱噪声D .“闻其声而知其人”是根据声音的响度来区分的2.智能手机上已普遍使用电阻触摸屏,当手指触摸屏时,会对触摸屏产生一个压力,这种压力信号即转换成电信号,从而确定触摸的位置。

如图所示,在竖直方向上触摸屏相当于一根电阻丝,触摸P 点时电阻丝被分为上、下两部分,电阻分别为1R 、2R ,电压电源不变。

当触摸点P 沿竖直方向向上移动时,则下列判断中正确的是 ( ) A .1R 的阻值变大B .2R 的阻值变小C .1R 两端的电压变小D .电路中的电流变大 3.下列说法中正确的是( )A .人们常用手机导航来识别旅游线路,手机上显示的线路信息是通过电磁波传递的B .煤、石油、天然气等能源都是可再生能源C .用超声波能粉碎人体内的“小石头”,说明超声波能够传递信息D .核电站就是利用了核聚变产生的核能发电的 4.下列现象中,用热传递的方式来改变物体内能的是( )A .钻木取火B .给电炉通电,电炉丝发热C .将冰块放入饮料中,饮料的温度降低D .用手反复弯折铁丝,弯折处铁丝的温度升高5.在测量盐水的密度时,几个实验小组讨论设计了以下一些实验步骤：①用天平测出空烧杯的质量；②在烧杯中倒入适量盐水,用天平测出烧杯和盐水的总质量；③将烧杯中的一部分盐水倒入量筒,记下量筒中盐水的体积；④测出烧杯和剩余盐水的总质量；⑤将烧杯中的盐水全部倒入量筒,记下量筒中盐水的体积；⑥把测得的数据填入表格,计算出盐水的密度。

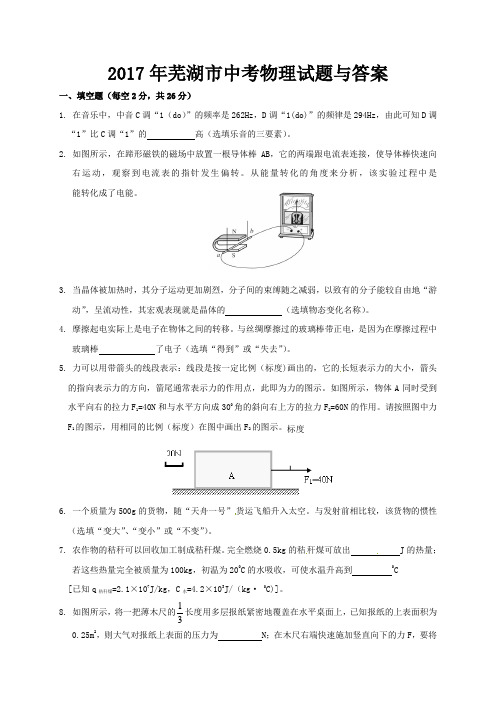

2017年芜湖市中考物理试题与答案一、填空题（每空2分，共26分）1. 在音乐中，中音C 调“1（do ）”的频率是262Hz ，D 调“1(do)”的频律是294Hz ，由此可知D 调 “1”比C 调“1”的 高（选填乐音的三要素）。

2. 如图所示，在蹄形磁铁的磁场中放置一根导体棒AB ，它的两端跟电流表连接，使导体棒快速向右运动，观察到电流表的指针发生偏转。

从能量转化的角度来分析，该实验过程中是 能转化成了电能。

3. 当晶体被加热时，其分子运动更加剧烈，分子间的束缚随之减弱，以致有的分子能较自由地“游动”，呈流动性，其宏观表现就是晶体的 （选填物态变化名称）。

4. 摩擦起电实际上是电子在物体之间的转移。

与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒 了电子（选填“得到”或“失去”）。

5. 力可以用带箭头的线段表示：线段是按一定比例（标度)画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。

如图所示，物体A 同时受到水平向右的拉力F 1=40N 和与水平方向成300角的斜向右上方的拉力F 2=60N 的作用。

请按照图中力F 1的图示，用相同的比例（标度）在图中画出F 2的图示。

6. 一个质量为500g 的货物，随“天舟一号”货运飞船升入太空。

与发射前相比较，该货物的惯性 （选填“变大”、“变小”或“不变”）。

7. 农作物的秸秆可以回收加工制成秸秆煤。

完全燃烧0.5kg 的秸秆煤可放出 J 的热量；若这些热量完全被质量为100kg ，初温为200C 的水吸收，可使水温升高到 0C[已知q 秸秆煤=2.1×107J/kg ，C 水=4.2×103J/（kg · 0C)]。

8. 如图所示，将一把薄木尺的31长度用多层报纸紧密地覆盖在水平桌面上，已知报纸的上表面积为0.25m 2，则大气对报纸上表面的压力为 N ；在木尺右端快速施加竖直向下的力F，要将标度报纸掀开，则力F 至少为 N(假设报纸对木尺的压力全部作用在木尺的最左端，大气压取1.0×105pa ，报纸和薄木尺的重力忽略不计）。

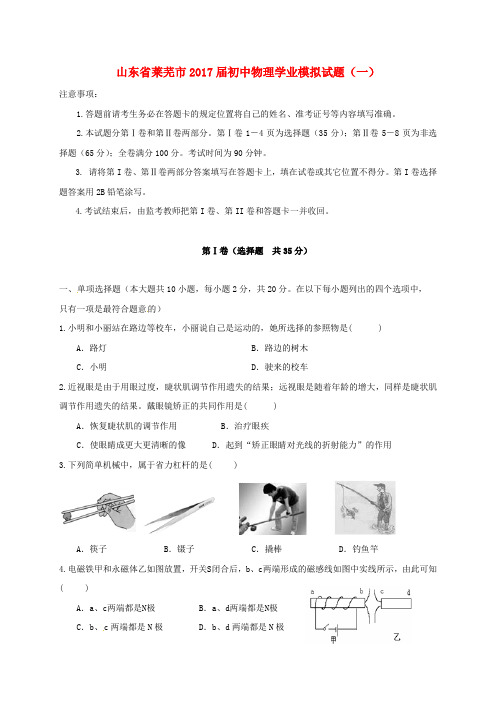

山东省莱芜市2017届初中物理学业模拟试题（一）注意事项：1.答题前请考生务必在答题卡的规定位置将自己的姓名、准考证号等内容填写准确。

2.本试题分第Ⅰ卷和第Ⅱ卷两部分。

第Ⅰ卷1－4页为选择题（35分）；第Ⅱ卷5－8页为非选择题（65分）；全卷满分100分。

考试时间为90分钟。

3. 请将第I卷、第Ⅱ卷两部分答案填写在答题卡上，填在试卷或其它位置不得分。

第I卷选择题答案用2B铅笔涂写。

4.考试结束后，由监考教师把第I卷、第II卷和答题卡一并收回。

第Ⅰ卷（选择题共35分）一、单项选择题（本大题共10小题，每小题2分，共20分。

在以下每小题列出的四个选项中，只有一项是最符合题意的）1.小明和小丽站在路边等校车，小丽说自己是运动的，她所选择的参照物是( )A．路灯B．路边的树木C．小明D．驶来的校车2.近视眼是由于用眼过度，睫状肌调节作用遗失的结果；远视眼是随着年龄的增大，同样是睫状肌调节作用遗失的结果。

戴眼镜矫正的共同作用是( )A．恢复睫状肌的调节作用 B．治疗眼疾C．使眼睛成更大更清晰的像 D．起到“矫正眼睛对光线的折射能力”的作用3.下列简单机械中，属于省力杠杆的是( )A．筷子B．镊子C．撬棒D．钓鱼竿4.电磁铁甲和永磁体乙如图放置，开关S闭合后，b、c两端形成的磁感线如图中实线所示，由此可知( )A．a、c两端都是N极B．a、d两端都是N极C．b、c两端都是N极D．b、d两端都是N极5.如图所示的电路，电源电压恒定，当开关S由闭合到断开时( )A．A示数变小，V示数不变 B．A示数变大，V示数变大C．A示数不变，V示数变小 D．A示数不变，V示数变大6.如图所示电路中，下列关于灯炮Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是( )A．S1﹑S 2都断开，Ｌ1﹑Ｌ3串联B．S1﹑S2都闭合，Ｌ2﹑Ｌ3并联C．S2断开，S1闭合，Ｌ1﹑Ｌ3串联D．S2断开，S1闭合，只有Ｌ3能发光7.学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是( )A．做功改变物体的内能是不同形式的能的相互转化B．物体放出热量，发生了能量的转移，其温度一定降低C．燃气推动“嫦娥三号”探测器调姿发生了能量的转化D．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变8.“温馨考场，快乐估测”下列数据中最合理的是( )A．新的2B铅笔的长度约16 cm B．一份物理考卷的质量约50 gC．你所在考场的空气温度约50℃D．通过考场照明灯的电流约为1 A9.把一个实心铜球浸入到盛满酒精的杯子中时，从杯中溢出8g 酒精，若将该金属球放入盛满水的杯中时，从杯中溢出水的质量是（ρ酒精<ρ水）( )A ．大于8gB ．等于8gC ．小于8gD ．无法确定10.用图像来描述物理过程或物理规律是很直观的，如图a 所示为一立方体木块，下面用一段细线与之相连，细线另一端固定在容器底（容器高比细线与木块边长大得多）。

山东省莱芜市中考物理试卷姓名:________ 班级:________ 成绩:________一、单项选择题（每题2分，共20分） (共10题；共20分)1. （2分） (2017八上·泰兴期中) 下列说法中正确的是（）.A . 固态必须先变成液态才能再变成气态B . 在固态变成液态的过程中，必须要用酒精灯加热C . 液态变成固态的过程会放热D . 液态变成气态的过程既不吸热也不放热2. （2分）(2016·扬州模拟) 关于图中声现象的四种情景，下列说法中正确的是（）A . 甲图中，敲打钢尺的力越小，发出声音的音调越低B . 乙图中，齿轮转动越快，发出声音的音调越高C . 丙图中，向甁外不断抽气，听到手机铃声的音色发生改变D . 丁图中，安装“噪声监测仪”可以减弱噪声污染3. （2分）下列四位科学家中，对大气压强研究做出重大贡献的是（）A . 托里拆利B . 焦耳C . 牛顿D . 伽利略4. （2分）关于光现象与其形成原因，下列对应关系错误的是（）A . 毕业合影﹣﹣光的折射B . 海市蜃楼﹣﹣光的色散C . 镜花水月﹣﹣光的反射D . 立竿见影﹣﹣光的直线传播5. （2分）锯条在锯木头时温度会升高。

对此，下列说法中确切的是（）A . 人手的拉力对锯条做功，使锯条内能增大B . 木头对锯条的摩擦力做功，使锯条内能增大C . 锯木头时，锯条对木头有压力，压力做功使锯条内能增大D . 锯条对木头有压力，木头对锯条有支持力，支持力做功使锯条内能增大6. （2分）图中是一些人在生活用电中的几种做法，其中正确的是（）A . 电线上晾衣服B . 湿手触摸电器C . 电路中的灯泡与开关D . 大功率的用电器同时使用7. （2分） (2018八下·吴中期中) 如图所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球（）A . 不带电B . 带正电C . 带负电D . 带电情况无法判断8. （2分）(2017·郑州模拟) 2017年初，河南省多地市笼罩在雾霾中，如图所示是专门针对雾霾的雾炮车，这种雾炮车喷出的水雾达到微米级，能有效减少空气中的污染颗粒物和尘埃．关于雾炮车在匀速行驶的过程中，下列说法正确的是（）A . 雾炮车喷射出的水雾是水蒸气B . 雾炮车装有很多车轮是为了减小压力C . 雾炮车喷射水雾的过程中动能将减小D . 雾炮车上装的水泵的工作原理是电磁感应现象9. （2分） (2018九上·襄阳月考) 如图所示，将灯L1、L2按甲、乙两种方式接在电源电压均为U的两个电路中．L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变．下列说法正确的是（）A . L1、L2两灯灯丝电阻之比为2：1B . 乙图中L1、L2的电流之比为2：1C . 甲、乙两图的总功率之比为9：2D . 甲、乙两图中L2的电压之比是2：310. （2分） (2016九上·无锡月考) 某人用100N的力提起了350N的重物，那么他可能使用了（）A . 一个定滑轮B . 一个动滑轮C . 一个定滑轮和一个动滑轮组成的滑轮组D . 一个杠杆二、填空题（每空1分，共12分） (共6题；共12分)11. （2分）如图是某空调机上的铭牌．空调机必须使用________ （选填“直流”或“交流”）电，它正常工作1h所消耗的电能为________ kW·h．额定电压220V额定频率50Hz制冷额定功率40W质量10kg12. （2分） (2018八下·永春期中) 一辆正在行驶的汽车车厢里挂着一个小球。

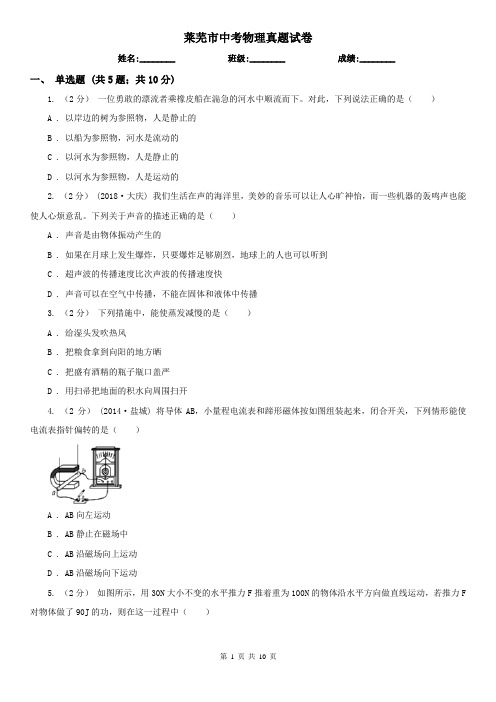

莱芜市中考物理真题试卷姓名:________ 班级:________ 成绩:________一、单选题 (共5题；共10分)1. （2分）一位勇敢的漂流者乘橡皮船在湍急的河水中顺流而下。

对此，下列说法正确的是（）A . 以岸边的树为参照物，人是静止的B . 以船为参照物，河水是流动的C . 以河水为参照物，人是静止的D . 以河水为参照物，人是运动的2. （2分）(2018·大庆) 我们生活在声的海洋里，美妙的音乐可以让人心旷神怡，而一些机器的轰鸣声也能使人心烦意乱。

下列关于声音的描述正确的是（）A . 声音是由物体振动产生的B . 如果在月球上发生爆炸，只要爆炸足够剧烈，地球上的人也可以听到C . 超声波的传播速度比次声波的传播速度快D . 声音可以在空气中传播，不能在固体和液体中传播3. （2分）下列措施中，能使蒸发减慢的是（）A . 给湿头发吹热风B . 把粮食拿到向阳的地方晒C . 把盛有酒精的瓶子瓶口盖严D . 用扫帚把地面的积水向周围扫开4. （2分）(2014·盐城) 将导体AB，小量程电流表和蹄形磁体按如图组装起来，闭合开关，下列情形能使电流表指针偏转的是（）A . AB向左运动B . AB静止在磁场中C . AB沿磁场向上运动D . AB沿磁场向下运动5. （2分）如图所示，用30N大小不变的水平推力F推着重为100N的物体沿水平方向做直线运动，若推力F 对物体做了90J的功，则在这一过程中（）A . 物体一定运动了3mB . 物体一定受到30N的摩擦力C . 重力做的功为300JD . 重力做的功大小不能确定二、填空题：（毎空2分，共32分） (共8题；共19分)6. （2分）填写单位：玉林同学身高170________ ，一只鸡蛋的质量为50________ 。

7. （1分）(2019·新华模拟) 鸡蛋壳的主要成分是一种钙盐。

小明将一个新鲜的鸡蛋放在盛有足量稀盐酸的玻璃杯中，观察到：鸡蛋一边冒气泡一边沉到杯底，一会儿又慢慢上浮，到露出液面时又下沉，如图所示。

莱芜中考物理试题及答案一、选择题（每题2分，共40分）1. 下列关于力的描述，正确的是：A. 力是物体对物体的作用B. 力是物体运动的原因C. 力是物体运动的结果D. 力是物体静止的原因答案：A2. 光在真空中的传播速度是：A. 3×10^5 km/sB. 3×10^8 m/sC. 3×10^6 km/sD. 3×10^7 m/s答案：B3. 以下哪种物质是导体？A. 橡胶B. 玻璃C. 塑料D. 铜答案：D4. 一个物体的密度是1.0×10^3 kg/m^3，那么这个物体可能是：B. 铁C. 铝D. 空气答案：A5. 以下关于能量守恒定律的描述，错误的是：A. 能量既不会凭空产生，也不会凭空消失B. 能量可以从一种形式转化为另一种形式C. 能量的总量是不变的D. 能量可以被创造或消灭答案：D...20. 以下关于电磁波的描述，正确的是：A. 电磁波可以在真空中传播B. 电磁波不能在真空中传播C. 电磁波只能在固体中传播D. 电磁波只能在液体中传播答案：A二、填空题（每题2分，共20分）1. 光年是天文学上用来表示________的单位。

答案：距离2. 声音在空气中的传播速度大约是________m/s。

3. 牛顿第一定律也被称为________定律。

答案：惯性4. 电流的单位是________。

答案：安培5. 光的三原色是红、绿、________。

答案：蓝...10. 物体的内能与物体的________有关。

答案：温度三、计算题（每题10分，共40分）1. 一辆汽车以60km/h的速度行驶，行驶了2小时，求汽车行驶的总路程。

答案：s = vt = 60km/h × 2h = 120km2. 一个物体的质量是5kg，它在水平面上受到的重力是多少？答案：G = mg = 5kg × 9.8m/s^2 = 49N...四、实验题（每题10分，共20分）1. 请描述如何使用天平测量物体的质量。

2017年山东省莱芜市中考物理模拟试卷（四）一、选择题（本大题共10小题，每小题2分，共20分）1．（2分）下列说法中最接近实际情况的是（）A．今天教室内的气温大约是50℃B．我们用的物理课本平放在水平桌面上对桌面的压力约为10NC．教室课桌的高度约0.8mD．家用电热壶工作时的功率约为25W2．（2分）下列情景中，属于光的折射现象的是（）A．手影游戏B．看到不发光的物体C．池水变“浅”了D．激光引导掘进方向3．（2分）戴眼镜的同学从寒冷的室外进入温暖的室内时，眼镜片上会形成“小水珠”．下列现象中的物态变化方式与“小水珠”形成原因相同的是（）A．从冰箱取出的冻肉会变软B．初冬的清晨，鸭绿江水面上飘着“白气”C．人游泳之后刚从水中出来，感觉冷D．教室内，用久的日光灯管两端会发黑4．（2分）关于声现象，下列说法正确的是（）A．“闻其声而知其人”说明根据音调可以辨别来人是谁B．发生雷电时，震天的雷声是通过电流传播的C．中考期间考场附近禁止鸣笛，是在声音的传播过程中来控制噪声的D．超声波清洗机可以清洗精密仪器，说明声音具有能量5．（2分）利用如图所示的装置可探究机翼升力产生的原因．压强计的两端分别置于机翼模型的上、下表面附近，用鼓风机从模型左端吹气，可观察到压强计两侧液面出现高度差．则（）A．模型上方空气流速大，压强小B．模型下方空气流速大，压强大C．模型上方空气流速小，压强大D．模型下方空气流速小，压强大6．（2分）如图所示是投掷铅球的场景．下列说法中不正确的是（）A．铅球离开手后能继续运动是因为具有惯性B．铅球在空中下落过程中重力势能不断增大C．铅球在空中运动时．运动状态不断改变D．铅球在地上越滚越慢．是因为受到了摩擦阻力的作用7．（2分）下列关于信息的传递和能量的利用说法正确的是（）A．利用声波和电磁波传递信息时都需要介质B．手机利用超声波传递信息C．煤、石油、天然气、太阳能等都是不可再生能源D．核能是指原子核发生分裂或聚合时所释放的能量8．（2分）如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯L的亮度变亮C．电流表A的示数变大，灯L的亮暗变暗D．电压表V1与电流表A示数比值变大，灯L的亮度变暗9．（2分）下列关于生活用电常识的认识中，符合要求的是（）A．用湿布擦拭正在工作的台灯B．三脚插头的用电器也可插入两孔插座C．家庭电路中开关接在火线或零线上都可以D．输电线进户后应先接电能表10．（2分）下列的四幅图，对应的说法正确的是（）A．如图，通电导线周围存在着磁场，将小磁针移走，该磁场消失B．如图，闭合开关，通电螺线管右端为N极C．如图，闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．如图，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流二、多项选择题（本大题共5小题，每小题3分，共15分）11．（3分）下列与光现象有关的一些说法中正确的是（）A．电视机的遥控器发出的是人眼看不见的红外线B．家里的穿衣镜所成的像是正立的实像C．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的放大作用D．建筑物上的玻璃幕墙在阳光下格外“刺眼”，这是光的镜面反射现象12．（3分）通过一些直接感知的现象，经过合理的推测来认识无法直接感知的事实是常用的一种物理方法．下列推测合理的是（）A．现象：轻质球a、b靠近时相互吸引推测：a、b两球一定带异种电荷B．现象：一滴墨水扩散到整杯清水中推测：分子在不停息地做无规则运动C．现象：白光通过三棱镜后变为彩色光推测：白光不是单色光D．现象：通电导线能使小磁针发生偏转推测：通电导线周围存在磁场13．（3分）如图所示，小球从斜面上某一高度由静止开始滑下，撞击静止于水平木板上的木块（不计空气阻力），下列说法正确的是（）A．小球在斜面上下滑的过程中，如果以木板为参照物，小球是静止的B．若木板的表面绝对光滑且足够长，最终木块的动能保持不变C．木块静止时受到的重力和水平木板对木块的支持力是一对平衡力D．小球从斜面上开始下滑到撞击木块后静止的过程中，小球的机械能先变大后变小14．（3分）近日，我市首批10辆宇通牌6.4米纯电驱动无级变速空调公交车投入试运行，市民出行可享受到更加舒适，绿色环保的服务．假定一辆纯电动公交车在水平路面上匀速行驶，其电动机的输出功率为120kW，以36km/h的速度行驶了1h，在这个过程中，下列说法正确的是（）A．电动机做功为1.2×105J B．电动机做功为4.32×108JC．公交车的牵引力为600N D．公交车的牵引力为1.2×104N15．（3分）如图甲中电源恒定，R0为定值电阻．闭合开关，当滑动变阻器的滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示．下列选项正确的是（）A．定值电阻R0的阻值为10ΩB．电源电压为4VC．当滑片在a端时，R0的功率为2.4WD．当滑片在中点时，R0的功率为0.9W三、填空题（本大题共5小题，每空2分，共20分）16．（4分）一个重60N的箱子放在水平地面上，受到8N的水平推力，箱子未动，这时箱子受到的摩擦力为N；当水平推力增大到12N时，箱子恰好做匀速直线运动；当水平推力增大到18N时，箱子所受摩擦力的大小为N．17．（4分）有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为A，此时元件B的电阻是Ω．18．（4分）科学家们发现，以一种新式钙钛矿为原料的太阳能电池对太阳能转化为电能的转化效率可高达50%，为当前市面上太阳能电池转化效率的2倍．如果某工厂安装了总功率为200kW的钙钛矿太阳能电池发电系统，且某天的有效光照时间为9h，则该发电系统在这天能发电度；该发电系统在这天的发电量，如果由热电转化效率为30%的热电厂来完成，需要燃烧热值为3.0×107J/kg 的煤kg．19．（4分）某液体质量为400g，体积为500cm3，其密度为g/cm3；一个圆柱形容器底面积为25cm2，盛满这种液体，有一个金属块浸没在这种液体中，溢出液体的质量为100g，取出金属块后，容器底部受到的液体压强减小了Pa．（g取10N/kg，）20．（4分）莱芜市2015年为民办的十件实事之一是启动公共自行车项目：在市区配备自行车1500辆，方便市民环保出行，到时将是一道靓丽的风景线．仔细观察如图所示的自行车结构图，会发现很多地方用到了物理知识，请列举2个在结构上或使用中应用到物理知识的例子并解释．示例：自行车的把手有花纹，可增大摩擦．（1）；（2）．四、解答题（本大题共5小题，共25分）21．（2分）如图所示，杠杆OA在图示位置静止，画出阻力臂L2及最小动力F1．22．（5分）探究凸透镜成像的规律实验装置如图所示：（1）实验室中有两只焦距不同的凸透镜：A ．焦距为10cm 、B ．焦距为30cm ，要使实验顺利进行，宜选用 （选填“A”或“B”）凸透镜．（2）选用合适的凸透镜进行实验，当它们处于如图所示的位置时，在光屏上能得到清晰的像，则该像是 （选填“倒立”或“正立”）、 （选填“缩小”、“等大”或“放大”）的实像．（3）如图所示，将蜡烛稍靠近凸透镜，光屏上的像变模糊．要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏 （选填“远离”或“靠近”） 凸透镜②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的 （选填“凸透镜”或“凹透镜”）．23．（5分）小雯同学利用如图所示的装置做“探究水沸腾时温度变化特点”的实验：（1）组装实验装置时，放置石棉网的铁圈位置和悬挂温度计的铁夹位置非常重要，应当先调整固定 的位置（选填“铁圈”或“铁夹”）．（2）实验时，小雯向烧杯中倒入热水而不用冷水，这种做法的优点是 ．（3）小雯在水温升高到88℃时开始计时，每隔1min 记录1次温度，直到水沸腾后几分钟为止，记录的数据如下表：分析上表记录的实验数据，可知水沸腾时的温度为 ℃．（4）若烧杯中水的质量为0.2kg ，则从计时开始到水沸腾的过程中，水的内能 （选填“增大”、“减小”或“不变”），水所吸收的热量为 J ．[已知c 水=4.2×103J/（kg•℃）]．24．（6分）如图甲是“探究浮力大小与哪些因素有关”的实验过程示意图．（1）实验步骤C和D可以探究浮力大小与的关系，物块浸没在水中时受到的浮力F浮为N，物块排开的水所受重力G排为N，比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系．（2）图乙是物块缓慢浸入水中时，弹簧测力计示数F随浸入深度h变化的关系图象．分析图象，可发现：①物块浸没前，，物块所受的浮力越大；②物块浸没后，所受的浮力大小与无关．（3）此物块的密度是kg/m3．25．（7分）在“测量小灯泡电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“50Ω 1A”（1）请用笔画线代替导线在甲图中未完成的实物电路连接完整；（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．（3）排除故障后，继续进行实验：闭合开关前，滑片P应移到（选填“A”或“B”）端．小明连续进行了4次测量，并把测量的数据和观察到的现象填写在表格里，其中第3次测量时电流表的示数如图乙所示，此时的电流为A，小灯泡的额定功率为W．（4）从表格中的数据可知，灯丝的电阻随两端电压的增加而（“增大”或“减小”），灯丝电阻发生变化的本质是电阻随而增大．五、（本大题共2小题，共20分）26．（9分）为了将放置在水平地面上重G=100N的重物提升到高处，小明同学设计了图甲所示的滑轮组装置．当小明用图乙所示随时间变化的竖直向下的拉力F 拉绳时，重物的速度v和上升的高度h随时间t变化的关系图象分别如图丙和丁所示．若重物与地面的接触面积S=5×10﹣2m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向．求：（1）重物还没挂在滑轮组装置前对水平地面的压强p．（2）在2～3s内，拉力F的功率P及滑轮组的机械效率η．（3）在1～2s内，拉力F做的功W．27．（11分）科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成．工作电路中的电热器上标有“220V 1000W”的字样；控制电路电源电压U=30V，热敏电阻R t作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R1为滑动变阻器．闭合开关S，电磁铁产生的吸引力F与控制电路中电流I的关系如图丙所示，衔接只有在不小于3N吸引力的作用下才能被吸下，工作电路断开（不计继电器线圈的=4.2×103J（kg•℃））．求：电阻，c水（1）电热器正常工作时的电阻；（2）电热器正常工作时，给恒温箱中100kg的水加热，已知电热器的加热效率为70%，当水温由30℃升高到40℃时，电热器的加热时间；（3）为了把温度控制在40℃左右，设定在水温低于40℃时自动加热，在水温达到40℃时停止加热，求此时滑动变阻器R1消耗的电功率．2017年山东省莱芜市中考物理模拟试卷（四）参考答案与试题解析一、选择题（本大题共10小题，每小题2分，共20分）1．（2分）下列说法中最接近实际情况的是（）A．今天教室内的气温大约是50℃B．我们用的物理课本平放在水平桌面上对桌面的压力约为10NC．教室课桌的高度约0.8mD．家用电热壶工作时的功率约为25W【解答】解：A、教室内的气温在25℃人会感觉比较舒服，50℃是一个非常高的温度，人无法耐受，不可能达到50℃，故A错误；B、物理课本的重力在3N左右，平放在水平桌面上对桌面的压力约为3N，故B 错误；C、中学生身高约1.6m，教室课桌的高度约为中学生身高的一半，约0.8m，故C 正确；D、家用电热壶工作时的功率约为1000W，25W接近一只台灯的功率，故D错误．故选C．2．（2分）下列情景中，属于光的折射现象的是（）A．手影游戏B．看到不发光的物体C．池水变“浅”了D．激光引导掘进方向【解答】解：A、手影游戏，是光的直线传播现象，不符合题意；B、看到不发光的物体，是因为物体反射的光进入了我们的眼睛，属于反射现象，不符合题意；C、池水变“浅”了，是水底反射的光折射进入空气造成的，属于折射现象，符合题意；D、激光引导挖掘机前进，是利用了光的直线传播，不符合题意．故选C．3．（2分）戴眼镜的同学从寒冷的室外进入温暖的室内时，眼镜片上会形成“小水珠”．下列现象中的物态变化方式与“小水珠”形成原因相同的是（）A．从冰箱取出的冻肉会变软B．初冬的清晨，鸭绿江水面上飘着“白气”C．人游泳之后刚从水中出来，感觉冷D．教室内，用久的日光灯管两端会发黑【解答】解：冬天室内的温度很高，使周围空气中的水蒸气温度升高，遇到戴眼镜同学温度较低的玻璃镜片时，热的水蒸气发生液化现象变成小水珠附着在镜片上，所以镜片上出现雾气；A、冻肉会变软属于熔化现象，不符合题意；B、初冬的清晨，鸭绿江水面上飘着“白气”，是空气中的水蒸气遇冷液化形成的，符合题意；C、人游泳之后刚从水中出来，感觉冷，是汽化吸热的缘故，不符合题意；D、用久的日光灯管两端会发黑是钨丝先升华后凝华形成的，不符合题意；故选B4．（2分）关于声现象，下列说法正确的是（）A．“闻其声而知其人”说明根据音调可以辨别来人是谁B．发生雷电时，震天的雷声是通过电流传播的C．中考期间考场附近禁止鸣笛，是在声音的传播过程中来控制噪声的D．超声波清洗机可以清洗精密仪器，说明声音具有能量【解答】解：A、“闻其声而知其人”是指人们能根据声音的音色分辨出不同人的声音，故A错误；B、发生雷电时，震天的雷声是通过空气传播的，故B错误；C、中考期间考场附近禁止鸣笛，是在声音的声源处来控制噪声的，故C错误；D、超声波清洗机可以清洗精密仪器，说明声音具有能量，故D正确．故选D．5．（2分）利用如图所示的装置可探究机翼升力产生的原因．压强计的两端分别置于机翼模型的上、下表面附近，用鼓风机从模型左端吹气，可观察到压强计两侧液面出现高度差．则（）A．模型上方空气流速大，压强小B．模型下方空气流速大，压强大C．模型上方空气流速小，压强大D．模型下方空气流速小，压强大【解答】解：由于模型做成上凸下平的形状，同一股气流在相同的时间内，通过模型的上方和下方，上方气流通过时经过的路程大，速度大，压强小；下方气流通过时经过的路程小，速度小，压强大．模型下方压强大于上方压强，模型在压强差下产生向上的升力．故选：A．6．（2分）如图所示是投掷铅球的场景．下列说法中不正确的是（）A．铅球离开手后能继续运动是因为具有惯性B．铅球在空中下落过程中重力势能不断增大C．铅球在空中运动时．运动状态不断改变D．铅球在地上越滚越慢．是因为受到了摩擦阻力的作用【解答】解：铅球被投掷出去，由于推力的作用从静止获得了一个速度，开始运动，当铅球离开人手后就不再受力的作用，但由于铅球具有惯性，要保持原来的运动状态不变，所以铅球在空中会继续运动．铅球下落的过程中，质量不变，高度减小、速度增大，故将重力势能不断减小，动能增大．铅球在空中运动时．运动状态不断改变，落在地上后，因为受到了摩擦阻力的作用越滚越慢，最终停下来．综上分析，ACD正确，B错误．故选：B．7．（2分）下列关于信息的传递和能量的利用说法正确的是（）A．利用声波和电磁波传递信息时都需要介质B．手机利用超声波传递信息C．煤、石油、天然气、太阳能等都是不可再生能源D．核能是指原子核发生分裂或聚合时所释放的能量【解答】解：A、声音的传播需要介质，电磁波的传播不需要介质，故A错误；B、手机属于移动电话，它既是电磁波发射台也是电磁波接受台，所以是利用电磁波来传递信息的，故B错误；C、在“煤、石油、天然气、太阳能”这些能源中，太阳能是可再生能源，煤、石油和天然气是不可再生能源，故C错误；D、核能是指重核裂变或轻核发生聚变时释放出的能量，故D正确．故选：D．8．（2分）如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯L的亮度变亮C．电流表A的示数变大，灯L的亮暗变暗D．电压表V1与电流表A示数比值变大，灯L的亮度变暗【解答】解：A、电压表V1测电源电压，电源电压不变，则电压表V1示数不变，故A错误；B、由电路图可知，滑片向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器分得电压变大，电压表V2示数变大，灯泡电压变小；电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流变小，电流表示数变小，由于电路电流变小，灯泡电压变小，由P=UI可知灯泡实际功率变小，灯泡变暗，故B错误；C、由B的分析可知，电流表示数变小，灯泡变暗，故C错误；D、电压表V 1示数不变，电流表A示数变小，则电压表V1与电流表A示数比值变大，由B可知，灯L的亮度变暗，故D正确；故选D．9．（2分）下列关于生活用电常识的认识中，符合要求的是（）A．用湿布擦拭正在工作的台灯B．三脚插头的用电器也可插入两孔插座C．家庭电路中开关接在火线或零线上都可以D．输电线进户后应先接电能表【解答】解：A、生活中的水是导体，用湿布擦拭正在工作的台灯有触电的危险，故A做法错误；B、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代；故B做法错误；C、用电器的开关接在了零线上时，即使断开，用电器仍带电，易发生触电事故，故C做法错误；D、家庭电路中电能表的作用是测量家里消耗了多少电能，输电线进户后应先接电能表，故D做法正确．故选D．10．（2分）下列的四幅图，对应的说法正确的是（）A．如图，通电导线周围存在着磁场，将小磁针移走，该磁场消失B．如图，闭合开关，通电螺线管右端为N极C．如图，闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．如图，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、在电源外部，电流从电源的正极流向负极；用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极，所以右端是N 极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调N，S极，导体棒摆动方向改变，故C错误；D、导体棒在磁场中运动，若不切割磁感线，就不会产生感应电流，故D错误．故选B．二、多项选择题（本大题共5小题，每小题3分，共15分）11．（3分）下列与光现象有关的一些说法中正确的是（）A．电视机的遥控器发出的是人眼看不见的红外线B．家里的穿衣镜所成的像是正立的实像C．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的放大作用D．建筑物上的玻璃幕墙在阳光下格外“刺眼”，这是光的镜面反射现象【解答】解：A、电视机的遥控器发出的是人眼看不见的红外线，利用红外线对电视机进行控制，故A正确；B、家里的穿衣镜所成的像是正立的、等大的虚像，不是实像，故B错误；C、阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用，而不是放大作用，故C错误；D、建筑物上的玻璃幕墙在阳光下格外“刺眼”，这是光的镜面反射现象，故D正确．故选AD．12．（3分）通过一些直接感知的现象，经过合理的推测来认识无法直接感知的事实是常用的一种物理方法．下列推测合理的是（）A．现象：轻质球a、b靠近时相互吸引推测：a、b两球一定带异种电荷B．现象：一滴墨水扩散到整杯清水中推测：分子在不停息地做无规则运动C．现象：白光通过三棱镜后变为彩色光推测：白光不是单色光D．现象：通电导线能使小磁针发生偏转推测：通电导线周围存在磁场【解答】解：A、带电体能够吸引不带电的轻小物体，因此根据轻质球a、b靠近时相互吸引，不能推测：a、b两球一定带异种电荷，故A推测不合理；B、一滴墨水扩散到整杯清水中是扩散现象，扩散现象证明了分子在不停的做无规则运动，故B推测合理；C、白光通过三棱镜将其分解为七种颜色的色光，该现象证实了太阳光是由红、橙、黄、绿、蓝、靛、紫这七种颜色的色光组成的，故C推测合理；D、当小磁针受到力的作用时可发生偏转，所以可推测通电导线周围有磁场，故D推测合理．故选BCD．13．（3分）如图所示，小球从斜面上某一高度由静止开始滑下，撞击静止于水平木板上的木块（不计空气阻力），下列说法正确的是（）A．小球在斜面上下滑的过程中，如果以木板为参照物，小球是静止的B．若木板的表面绝对光滑且足够长，最终木块的动能保持不变C．木块静止时受到的重力和水平木板对木块的支持力是一对平衡力D．小球从斜面上开始下滑到撞击木块后静止的过程中，小球的机械能先变大后变小【解答】解：A、小球在斜面上下滑的过程中，如果选择木板作为参照物，小球与木板之间的相对位置在不断发生变化，故小球是运动的，故A错误；B、若木板的表面光滑且足够长，木块在水平方向不受摩擦力，将做匀速直线运动，动能不变，保持平衡，故B正确；C、木块静止时受到的重力和水平木板对木块的支持力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上是一对平衡力木，故C正确；D、从斜面上开始下滑到撞击木块后静止的过程中，不计空气阻力，还有斜面的摩擦力．所以机械能一直减小，故D错误．故选BC．14．（3分）近日，我市首批10辆宇通牌6.4米纯电驱动无级变速空调公交车投入试运行，市民出行可享受到更加舒适，绿色环保的服务．假定一辆纯电动公交车在水平路面上匀速行驶，其电动机的输出功率为120kW，以36km/h的速度行驶了1h，在这个过程中，下列说法正确的是（）A．电动机做功为1.2×105J B．电动机做功为4.32×108JC．公交车的牵引力为600N D．公交车的牵引力为1.2×104N【解答】解：。

山东省莱芜市中考物理试卷姓名:________ 班级:________ 成绩:________一、选择题（共7小题，每小题3分，满分21分） (共7题；共14分)1. （2分）下列数值明显不符合实际情况的是（）A . 让人感觉舒适的室内温度为23℃左右B . 人步行时的速度约1.4m/sC . 光在真空中传播速度约为3×108m/sD . 刘翔跑完110m栏全程用时约8s2. （2分）用手指去触摸0℃的水和0℃的冰时，下列说法中正确的是（）A . 感觉一样冷，因为它们的温度相等B . 感觉水更冷，因为“湿冷”比“干冷”更冷C . 感到冰更冷，因为冰熔化时吸热D . 感到冰更冷，因为冰的温度比水的温度低3. （2分）(2017·淮安) 如图所示的四种现象中，由于光的折射形成的是（）A . 水中铅笔B . 水中倒影C . 林间光柱D . 立竿见影4. （2分）(2017·遂宁模拟) 如图所示的物理现象涉及的物理知识正确的是（）A . 电风扇工作时主要将电能转化为机械能B . 家庭电路中的电能表是测量电流做功快慢的C . 法拉第根据图示电磁感应的原理制成了电动机D . 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线5. （2分） (2019九上·长春期中) 如图所示中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（）A . R1= R2B . R1＜R2C . R1＞R2D . 无法判断6. （2分）下列过程中，属于物体重力势能转化为动能的是（）A . 拉弯了的弓把箭射出去B . 钟表的发条带动齿轮转动C . 火箭发射升天D . 小孩荡着秋千从高处落下7. （2分）(2020·淄博) 如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态（忽略杠杆自身重力的影响），下列说法正确的是（）A . 此时杠杆是费力杠杆B . 动力臂是线段OAC . 杠杆的阻力是物体受到的重力GD . 保持杠杆位置不变，将动力F转至F1位置，动力变大二、填空题（共5小题，每小题2分，满分13分） (共5题；共12分)8. （2分）(2017·长春) 汽车发动机用水做冷却剂，这是利用了水的比热容________的性质，一杯水倒出一半后，剩下水的比热容________（选填“变大”、“变小”或“不变”）．9. （2分）甲、乙两列声波在同一示波器上显示的波形如图所示，根据波形图可以判断，这两列声波中________（选填“甲”、“乙”、“甲乙都是”、“甲乙都不是”）是噪声，这两列声波的音调、响度、音色中，相同的有________10. （2分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来．小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻）．小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变________ ，衔铁与触点________ （填“1”或“2”）接触．11. （3分） (2018八下·定西月考) 物体所受重力大小跟它的质量成________比．公式G＝mg中g=________，它表示________.12. （3分）(2018·保定模拟) 小红看到鱼缸中的鱼是由光的________形成的。

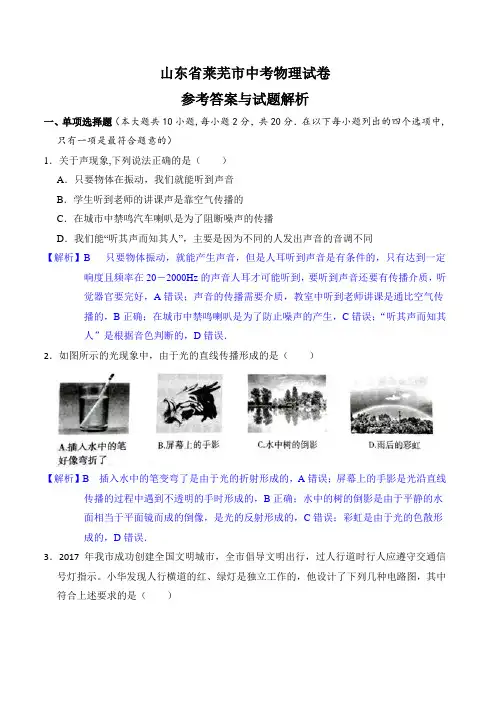

山东省莱芜市中考物理试卷参考答案与试题解析一、单项选择题（本大题共10小题,每小题2分，共20分．在以下每小题列出的四个选项中,只有一项是最符合题意的）1．关于声现象,下列说法正确的是（）A．只要物体在振动，我们就能听到声音B．学生听到老师的讲课声是靠空气传播的C．在城市中禁鸣汽车喇叭是为了阻断噪声的传播D．我们能“听其声而知其人”，主要是因为不同的人发出声音的音调不同【解析】B 只要物体振动，就能产生声音，但是人耳听到声音是有条件的，只有达到一定响度且频率在20－2000Hz的声音人耳才可能听到，要听到声音还要有传播介质，听觉器官要完好，A错误；声音的传播需要介质，教室中听到老师讲课是通比空气传播的，B正确；在城市中禁鸣喇叭是为了防止噪声的产生，C错误；“听其声而知其人”是根据音色判断的，D错误．2．如图所示的光现象中，由于光的直线传播形成的是（）【解析】B 插入水中的笔变弯了是由于光的折射形成的，A错误；屏幕上的手影是光沿直线传播的过程中遇到不透明的手时形成的，B正确；水中的树的倒影是由于平静的水面相当于平面镜而成的倒像，是光的反射形成的，C错误；彩虹是由于光的色散形成的，D错误．3．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示。

小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是（）【解析】D 图A中，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不光，A错误；图B中，两开关都闭合时会造成绿灯短路，只有红灯发光，S断开，S闭合时，两个灯同时发光，不能实现各自独立工作，B错误；图C中，两开关都闭合时会造成红灯短路，只有绿灯发光，S2断开，S1闭合时，两个灯同时发光，不能实现各自独立工作，C错误；图D中，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，D正确．4．在日常家庭用电中，下列做法错误的是（）A．使用试电笔辨别火线时，手接触笔尖的金属体B．发现绝缘导线皮破损后，用绝缘胶布裹扎C．更换灯泡或维修电路时要先断开电源D．家用电器的金属外壳接地【解析】A 使用试电笔辨别火线和零线时，用手接触笔尾金属体，不能用手接触笔尖，否则会引起触电，A错误，符合题意；使用绝成破损的导线，容易漏电，应该及时用绝缘胶布裹扎，B说法正确，不符合题意；更换灯泡或维修电路时，要先切断电源，然后再换新灯泡或维修电路，否则容易发生触电事故，C正确，不符合题意；家用电器使用时金属外壳要接地，当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，D说法正确，不合题意．5．如图所示是甲和乙两种物质的质量与体积关系图象，分析图象可知（）A．若甲、乙的质量相等，则甲的体积较大B．若甲、乙的体积相等，则甲的质量较小C．乙物质的密度为0.5kg/m3D ．甲、乙两种物质的密度之比为4:1【解析】D 图象的横轴表示体积，纵轴表示质量，由图象可知，当甲和乙的质量相同时，乙物质的体积大，A 错误：当甲和乙的体积相同时，甲的质量大，B 错误；体积为10m 3的乙物质的质量为5g ，则乙物质的密度ρ乙＝乙乙v m ＝3cm 10g 5＝0.5g/cm 3=0.5×103kg/m 3，C 错误；体积为10cm 3的甲物质的质量为20g ，则甲物质的密度：ρ甲＝甲甲v m ＝3cm 100g 2＝2g/cm 3=2×103kg/m 3，则乙甲ρρ＝2g/cm 3：0.5g/cm 3＝4：1，D 正确．6．物理研究中常常会用到“控制变量法”、“等效替代法”“模型法”、“转换法”等研究方法，下列研究实例中，采用“转换法”的是（ ）A ．研究电流与电压关系时，控制电阻不变B ．研究磁场时，引入了磁感线来描述磁场C ．研究液体内部压强大小时，通过U 型管压强计中液面高度差的大小来反映D ．探究两个阻值均为R 的电阻串联时，可用一个阻值为2R 的电阻来代替【解析】C 研究电流与电压关系时，控制电阻不变，采用的是控制变量法，A 错误；研究磁场时，引入了磁感线来描述磁场，采用的是模型法，B 错误；利用压强计中U 型管两侧液柱的高度差，反映液体内部压强的大小，即将压强的大小转换为U 型管中的高度差，采用的是转换法，C 正确；研究两个阻值为R 的电阻串联时，可用一个阻值为2R 的电阻来代替，采用的是等效替代法，D 错误．7．关于下列四幅图，对应的说法正确的是（ ）A ．图甲，通电导体周围存在着磁场，将小磁针移走，该磁场消失B ．图乙，闭合开关后，通电螺线管右端为N 极C ．图丙，司南能指示南北方向，是因为受到地磁场的作用D ．图丁，闭合开关，保持电流方向不变，对调磁体的N 、S 极，导体棒ab 受力方向不变【解析】C 解析：图甲中，通电导线周围存在磁场，将小磁针移走，磁场仍存在，A错误；根据图乙中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，利用安培定则可知通电线管的右端为S极，B错误；地球是一个巨大的磁体，司南能够指示南北方向是因为受到地磁场的作用，C正确；通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，图丁中，若电流方向不变，对调N、S极即改变了磁感线方向，导体棒ab运动方向将改变，D错误．8．水平桌面上放有甲、乙两个都装有水的相同容器，现把两个形状和体积都相同的实心小球分别缓慢放入两容器中，两小球静止时液面恰好相平，如图所示，下列说法正确的是（）A．两小球受到的浮力相等B．乙容器中小球的密度较大C．甲容器底部受到的水的压强大D．两容器底部对水平桌面的压力相等【解析】D 已知两个小球的体积相同，由图可知，甲容器中小球排开水的体积大于乙容器中小球排开水的体积，根据公式F浮=ρ水gV排可知，甲容器中小球所受的浮力大于乙容器中小球所受的浮力，A错误；两个小球放入水中后，乙容器中小球漂浮，即乙容器中小球的密度小于水的密度，甲容器中小球悬浮，说明甲容器中小球的密度等于水的密度，所以甲容器中小球的密度较大，B错误；由于甲、乙两容器中水的深度相同，根据公式p＝pgh可知，两容器底所受水的压强相同，C错误；由阿基米德原理可知，小球排开水的重力等于自身的浮力，再根据漂浮和悬浮条件可知，小球所受的浮力等于自身的重力，所以两个小球排开水的重力恰好等于自身的重力，因此两容器的总重力相同，即甲、乙容器对水平桌面的压力相等，D正确．9．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器的滑片P自a端向b端移动的过程中，下列判断正确的是（）A ．电压表V 1的示数变大B ．电流表A 的示数变小C ．电压表V 1的示数与电流表A 的示数之比变大D ．电压表V 2的示数与电压表V 1的示数之差变大【解析】D 由电路图可知，闭合开关，R 1与R 2串联，电流表测电路中的电流，电压表V 1测R 2两端的电压，电压表V 2测电源两端的电压，将滑动变阻器R 2的滑片P 由a 端向b 端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=RU 可知，电路中的电流变大，即电流表A 的示数变大，B 错误；由公式U 1＝IR 1可知，R 1两端的电压U 1变大，即电压表V 2与电压表V 1之差变大，D 正确；再由串联电路中电压的规律可知，滑动变阻器R 2两端的电压U 2＝U －U 1，因为电压U 1变大，所以电压U 2变小，即电压表V 1的示数变小，A 错误；电压表V 1的示数与电流表A 的示数之比等于R 2的阻值，R 2的阻值变小，因此二者之比变小，C 错误．10．如图所示，用30N 的拉力F 沿水平方向拉绳子的一端，使重400N 的物体A 以0.1m/s 的速度沿水平地面向左匀速运动了10s ，已知滑轮组的机械效率为80%，则此过程中（ ）A ．绳子自由端移动的距离为1mB ．滑轮组对物体A 的水平拉力为90NC ．拉力F 的功率为3WD ．拉力F 所做的有用功为72J【解析】D 由图可知，连接动滑轮绳子的股数n ＝3，绳子自由端移动的速度v 绳＝nv 物＝3×0.1m/s ＝0.3m/s ，绳子自由端移动的距离s 绳=v 绳t= 0.3m/s ×10s ＝3m ，A 错误；由公式η=总有W W =ns f s F =nf F 可得，物体A 受到的摩擦力f ＝ηnF ＝80％×3×30N ＝72N ，由于物体A匀速运动，所以滑轮组对物体A的水平拉力等于物体A受到的摩擦力，大小是72N，B错误；拉力F做功的功率：P＝Fv绳＝30N×0.3m/s＝9W，C错误；拉力所做的有用功，也就是克服物体A与水平面之间的摩擦力做的功W有＝fs＝fv物t＝72N×0.1m/s×10s＝72J，D正确．二、多项选择题（本大题共5小题，每小题3分，共15分．每小题给出的四个选项中至少有一个是正确的．选对得3分，选对但不全的得2分，错选或不选的得0分）11．关于下列四幅图的描述，正确的是（）A．甲图说明了流体压强与流速的关系，两张纸中间流速大压强小，纸向中间靠拢B．乙图是自制气压计，当从山底拿到山顶时，玻璃管中的水柱会上升C．丙图中金属棒ab只要在磁场中左右运动，电路中就会产生感应电流D．根据丁图中光的传播路径，虚框内应是凸透镜，近视眼就是利用凸透镜进行矫正的【解析】AB 解析：图甲中，向两张纸的中间吹气，两张纸向中间靠拢，是因为中间的空气流速大，压强小，A正确；图乙中，把气压计从山底拿到山顶的过程中，瓶内气体压强p不变，而大气压P0变小，所以h应变大，玻璃管中水柱升高，B正确；图丙中，若开关不闭合，尽管金属棒ab在磁场中左右运动，电路中也不会产生感应电流，C错误；图丁中的折射光线比入射光线向主光轴靠拢，所以虚框内是有会聚作用的凸透镜，但近视眼应该用凹透镜矫正，D错误．12．关于信息和材料在生活中的应用，下列说法正确的是（）A．倒车雷达是利用次声波传递信息的B．利用半导体材料可以制作二极管C．“北斗”卫星导航是利用电磁波传递信息的D．光纤具有抗干扰、信号衰减小的特点，光纤通信是依靠激光折射传递信息的【解析】BC 倒车雷达是利用超声波传递信息的，A错误；制作二极管的主要材料就是半导体，B正确；卫星导航是利用电磁波来传信息的，C正确；光纤通信是利用激光在光导纤维中发生反射传递信息的，D错误．13．关于下图所示的热学实验，说法正确的是（）A．甲图中，抽掉玻璃板后，观察到两种气体混合在一起，颜色变均匀，这说明了气体分子在不停地运动B．乙图中，两个铅块压在一起，下面悬挂钩码也不会分开，说明分子间存在引力C．丙图中，活塞向下运动，硝化棉被点燃，发生的能量转化与汽油机做功冲程的能量转化相同D．丁图中，当瓶塞跳起来时，瓶内气体对外做功，内能减少，温度降低，使水蒸气液化成小水滴形成白雾【解析】ABD 甲图中，抽掉玻璃板后，观察到两种气体混合在一起，颜色均匀，说明气体分子在不停地运动，A正确；图乙中，两块表面干净的光滑铅块压紧后，在下面能够吊起一个钩码，说明了分子间有引力，B正确；图丙中，活塞向下运动，压缩空气做功，机械能转化为内能，温度升高，硝化棉被点燃，发生的能量转化与汽油机的压缩冲程相同，C错误；图丁中，气体膨胀对活塞做功，内能减少，温度降低，瓶口周围的水蒸气遇冷液化成小水滴，形成了白雾，D正确．14．如图所示，小车从斜面某一高度由静止释放，自由下滑，然后在水平面上运动（忽略空气阻力）下列说法正确的是（）A．小车从斜面上由静止释放后，小车的动能先变大后变小B．小车从斜面下滑到水平面后还能继续运动，是因为小车具有惯性C．小车在水平面上运动时，小车对水平面的压力和水平面对小车的支持力是一对平衡力D．若水平面光滑且足够长，则小车在水平面上运动时的机械能将保持不变【解析】ABD 小车从斜面上下滑的过程中，速度越来越大，动能变大，当小车下滑到水平面上时，由于摩擦力的作用，小车的速度越来越小，动能将变小，因此小车的动能先变大后变小，A正确；当小车下滑到水平面上时，由于惯性，将会继续运动一段距离，B 正确；小车运动到水平面上时，小车对水平面的压力和水平面对小车的支持力是一对相互作用力，C 错误；若水平面的表面光滑且足够长，木块在水平方向不受摩擦力，做匀速直线运动，动能不变，高度不变，势能不变，因此机械能将保持不变，D 正确，15．天然气已走进千家万户，为百姓提供生活便利，但天然气使月不当造成的泄漏会严重威胁生命财产安全．小华同学针对这一问题设计了天然气泄露检测器，其原理如图甲所示．R 1为“气敏传感器”，它的电阻值R 1与天然气浓度β的关系如图乙所示，R 2为定值电阻，其阻值为15Ω，电源电压恒为6V ．已知天然气浓度不高于1%时为安全浓度，超过1％时为危险浓度，闭合开关后，以下说法正确的是（ ）A ．天然气浓度越高，电流表示数越小，电压表的示数越小B ．电流表的示数为0.1A 时，天然气浓度处于危险浓度C ．电压表示数为3V 时，R 2消耗的电功率为0.6WD ．天然气浓度为1％时，电压表的示数是2.4V【解析】CD 解析：由图甲可知，两电阻串联，电压表测R 1两端电压，电流表测电路中电流，由图乙可知，R 1随天然气浓度的增大而减小，当天然气浓度越高时，电阻R 1越小，电路的总电阻越小，电源电压恒定，由欧姆定律可知，电路中电流越大，即电流表示数越大，再由串联电路的分压原理知，R 1分得电压减小，即电压表示数越小，A 错误；当电流表的示数为0.1A 时，电路中的总电阻R ＝I U ＝AV 1.06＝60Ω，电阻R 1＝R －R 2＝60Ω－15Ω＝45Ω，由图乙可知，天然气的浓度未超过1％，此时处于安全浓度，B 错误；当电压表示数为3V 时，定值电阻R 2两端的电压也是3V ，此时R 2消耗的电功率P ＝RU 2＝Ω）（1532V ＝0.6W ，C 正确；由图乙可知，天然气的浓度为1％时，电阻R 1为10Ω，此时电路中的电流I=R U ＝ΩΩ15106 V ＝0.24A ，由欧姆定律可得，此时电阻R 1两端的电压U 1＝IR 1＝0.24A ×10Ω＝2.4V ，即电压表的示数是2.4V ，D 正确．第Ⅱ卷（非选择题共65分）三、填空题（基大题包括5小，每空2分，共20分）16．《中国诗词大会》是央视首档全民参与的诗词节目，通过节目分享诗词之美，感受诗词之趣，备受观众喜爱．在古诗词中包含了大量的物理知识，诗词“不敢高声语，恐天上人”中的“高”是描述声音的 ；诗词“两岸青山相对出，孤帆一片日边来”中的“两岸青山相对出”是以 为参照物的．【解析】“不敢高声语，恐惊天上人”中的“高”是指声音的大小，描述声音的响度，“两岸青山相对出”描述的是青山是运动的，参照物择的是行的船，青山和船之间的位置发生了改变，所以是运动的．【答案】响度 孤帆（船）17．2017年5月，我国在世界上第一次对可燃冰实现安全可控开采．1m 3可冰分解后，可释放出约150m 3天然气，由此可知，1m 3可燃冰释放的天然气完全燃烧放出的热量约为 J ．可燃冰属于 （选填“可再生”或“不可再生”）能源．（天然气热值q ＝4.0×107J ／m 3））【解析】1m 3可燃冰分解后可释放150m 3的天然气，因此完全燃1m 3可燃冰后放出的热量Q 放＝Vq ＝150m 3×4×107J/m 3＝6×10J ；“可燃冰”在地球的储量是一定的，属于不可再生能源．【答案】6×109 不可再生18．如图所示，斜面长为s ＝2m ，高为h ＝1m ．装卸工人用沿斜面向上的拉力F 将重100N 的货物从斜面底端匀速拉到顶端，用时10s ，不计空气阻力，斜面的机械效率为80％，则工人拉力F 的功率为 W ，货物在运动过程中受到斜面的摩擦力为 N ．【解析】拉力的有用功W 有＝Gh ＝1000N ×1m ＝1000J ，由机械效率的公式η＝总有W W 可知，拉力做的总功W 总＝η有W =%801000J =1250J ，则拉力的功率P ＝t 总W =s 101250J =125W ；额外功W 额= W 总－ W 有=1250J －1000J=250J ，由公式W 额=fs 可得，物体所受的摩擦力f=s 额W =2m250J =125N ． 【答案】125 12519．如图甲所示，电源电压一定，已知定值电阻R 0=10Ω.闭合开关S ，滑动变阻器滑片P 从最左端滑至最右端的过程中，电流表示数I 与滑动变阻器接入电路的阻值R 之间的关系如图乙所示，则图乙坐标值I 1= A ；当电流表示数I=0.2A 时，与R 消耗的电功率之比为 ．【解析】由电路图甲可知，R 0与R 串联，电流表测电路中的电流，当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，由图乙可知，电路中的最大电流＝0.3A ，由欧定律可得，电源电压U ＝1大R ＝0.3A ×10Ω＝3V ：当滑片位于最右端时，接入电路中的电阻最大，由图乙可知变阻器的最大阻值R ＝20Ω，因串联电路中各处的电流相等，所以，电路中的最小电流I 小＝A V R R U 1.0201030=+=+ΩΩ，即图乙中坐标值I 1＝I 小＝0.1A ；当电流表示数I ＝0.2A 时，电路中的总电阻R 总＝AV U 2.03I =＝15Ω，则滑动变阻器接入电路的阻值R ´＝R 总一R 0＝15Ω－10Ω＝5Ω；定值电阻R 消耗的电功单与滑动变阻器R 消耗的电功率之比P 0：P ´=I 2R 0：I 2R ´=R 0：R ´=10Ω：5Ω=2:1．【答案】0.1 2：120．右图是我市雪野旅游区冬季滑雪运动的一个场景，滑雪运动中涉及很多物理知识，请仿照示例写出其中两个场景及对应的物理知识．示例：向后撑雪杖人向前运动一一物体间力的作用是相互的（1）；（2）．【解析】滑雪时可以从压强大小、光现象、能量转化、运动状态所改变等方面提出问题，解释问题．例如：滑雪板做得长而宽在压カ一定时，增大受力面积可以减小压强；雪地上的人影一一光沿直线传播；滑雪运动员自由下坡时速度不断增大一一重力势能转化为动能；雪地上留下雪橇的划痕一一力可以使物体发生形变；滑雪运动员在滑行过程中做曲线运动力可以改变物体的运动状态．【答案】（1）滑雪板做得长而宽一一在压力一定时，增大受力面积可以减小压强（2）雪地上的人影一一光沿直线传播四、作图与实验探究题（本大题包括5小题，共25分）21．（2分）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OB可绕O点转动，通过此装置把重物G拉起，请在图上画出动力臂和阻力F的示意图．【解析】杠杆OB受到绳子的拉力斜向上，从支点O向动力作用线作垂线段，即为动力臂l1，重物对杠杆的拉力为阻力F2，方向竖直向下．【答案】如图所示：22．（5分）小华同学在做“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面上，再取两段完全相同的蜡烛A和B，在玻璃板前放置点燃的蜡烛A，然后在玻璃板后放置未点燃的蜡烛B，并移动蜡烛B直到和蜡烛A的像完全重合，如图所示．在此实验中：（1）在移动蜡烛B时，眼睛应在玻璃板放有蜡烛A的一侧，观察到蜡烛B与蜡烛A的像完全重合，这说明了；（2）在实验的过程中，小华仔细观察，发现蜡烛A的像有重影，产生这一现象的原因是；（3）若蜡烛A远离玻璃板，则它的像的大小（选填“变大”、“变小”或“不变”）（4）实验中当蜡烛B和蜡烛A的像完全重合后，移去蜡烛B，取一个光屏放在蜡烛B 所在的位置，发现光屏上没有蜡烛A的像，这说明了平面镜所成的像是（选填“实”或“虚”）像。
