01期)拔山隧道爆破振动监测报告(BPZD-01新)

隧道爆破震动测试报告一、测试背景隧道施工过程中，常常需要进行爆破作业来破坏岩石。

这种爆破作业不可避免地会产生一定的震动，为了确保施工安全，必须对隧道爆破震动进行测试和评估。

因此，我们进行了一次隧道爆破震动测试。

二、测试目的1.测试爆破作业对周围建筑物和地质环境的影响程度；2.评估爆破作业对隧道施工工人的影响；3.分析爆破作业引起的震动对周边环境的影响。

三、测试方法1.选择了距离爆破点相对较远的地点进行测点选取；2.使用了高精度地震仪进行采样；3.设置了多个测试点，分别测量了爆破作业前后的地震波形和震动参数；4.在测试过程中，确保测试设备的准确放置和稳定；5.根据测试结果，通过专业软件分析得出震动参数。

四、测试结果分析1.在测试过程中，共进行了5组爆破作业，每组爆破作业之间间隔时间不少于10分钟；2.对每一组爆破作业前后的地震波形进行了比对，发现爆破作业会产生明显的地震波动；3.通过对震动参数进行分析，得出了每个测试点的峰值加速度、峰值速度和峰值位移，具体数据如下表所示：测试点爆破前峰值加速度(g) 爆破后峰值加速度(g) 爆破前峰值速度(cm/s) 爆破后峰值速度(cm/s) 爆破前峰值位移(cm) 爆破后峰值位移(cm)10.030.210.050.500.030.1420.010.130.030.300.020.1030.020.150.040.350.020.1240.020.180.040.400.020.1350.010.110.030.250.020.09五、测试结论1.隧道爆破作业会在周围产生一定的震动影响，但影响范围较小，对周围建筑物的影响可控；2.爆破作业会产生较大的峰值加速度，需要注意作业人员的安全；3.震动参数的变化与距离爆破点的远近有一定的关联性，距离爆破点越远，震动影响越小。

六、改进措施1.加强施工现场周围建筑物的监测，及时发现并解决可能存在的安全隐患；2.对作业人员进行相关培训，提高安全意识，确保施工过程中的人员安全；3.对爆破作业的时间和频率进行合理控制，降低对周边环境的影响。

隧道爆破近区爆破振动测试研究隧道爆破是工程建设中常见的一种施工方法，但在爆破过程中产生的振动会对周围环境和建筑物产生一定的影响。

因此，对隧道爆破近区爆破振动进行测试研究具有重要意义。

本文将综述过去的研究成果，分析其不足，并探讨当前的研究现状和存在的问题，同时详细介绍选用的实验方法、测试技术，并分析实验结果。

过去的研究主要集中在隧道爆破近区爆破振动的测量和预测方面。

这些研究采用不同的测试方法和技术，如地震加速度计、应变片、光纤传感器等，对隧道爆破产生的振动速度、加速度和位移进行了测量和建模。

同时，研究者们还对影响爆破振动的因素如炸药量、爆心距、地质条件等进行了分析。

尽管这些研究取得了一定的成果，但仍存在以下问题：测试方法不统一，导致不同研究结果之间难以比较；缺乏对隧道爆破近区爆破振动规律的深入研究；尚未建立完善的预测模型，无法准确预测爆破振动对周围环境的影响。

为了解决上述问题，本文选用地震加速度计对隧道爆破近区爆破振动进行测试，并采用无线传输技术将测试数据实时传输至数据采集器。

实验中，我们在隧道的不同位置布置了多个加速度计，以全面监测隧道爆破过程中的振动情况。

测试中，我们记录了爆破过程中的地震加速度、速度和位移等数据，并采用数值模拟方法对测试结果进行分析。

通过对实验数据的分析和处理，我们发现隧道爆破近区爆破振动具有以下规律：隧道地质条件对爆破振动具有一定影响，软弱地质条件会导致振动加剧；隧道形状、尺寸等结构因素对爆破振动产生影响。

在实验过程中，我们还发现一些过去研究中未提及的现象，如隧道爆破近区存在瞬态波和稳态波两种传播方式，且瞬态波的传播距离较远，对周围环境的影响更大。

这一发现为我们进一步研究隧道爆破近区爆破振动提供了新的思路。

本文通过对隧道爆破近区爆破振动测试的研究，发现隧道爆破产生的振动以纵波为主，横波较小，且随着爆心距的增加，爆破振动逐渐减小。

我们还发现隧道地质条件和结构因素对爆破振动产生一定影响。

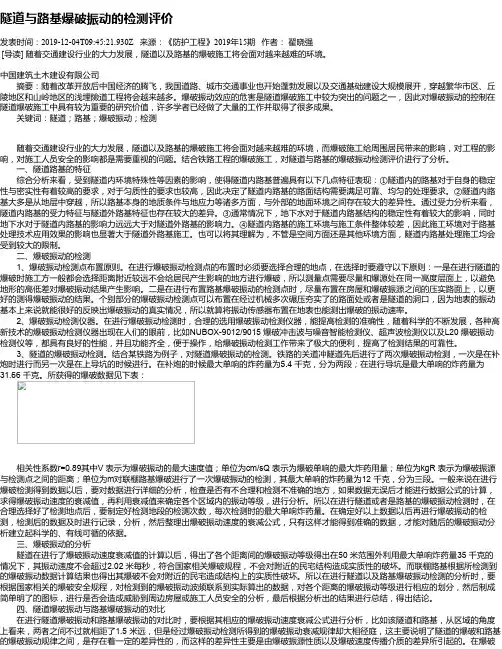

隧道与路基爆破振动的检测评价发表时间：2019-12-04T09:45:21.930Z 来源：《防护工程》2019年15期作者：翟晓强[导读] 随着交通建设行业的大力发展，隧道以及路基的爆破施工将会面对越来越难的环境。

中国建筑土木建设有限公司摘要：随着改革开放后中国经济的腾飞，我国道路、城市交通事业也幵始蓬勃发展以及交通基础建设大规模展开，穿越繁华市区、丘陵地区和山岭地区的浅埋險道工程将会越来越多。

爆破振动效应的危害是隧道爆破施工中较为突出的问题之一，因此对爆破振动的控制在隧道爆破施工中具有较为重要的研究价值，许多学者已经做了大量的工作并取得了很多成果。

关键词：隧道；路基；爆破振动；检测随着交通建设行业的大力发展，隧道以及路基的爆破施工将会面对越来越难的环境，而爆破施工给周围居民带来的影响，对工程的影响，对施工人员安全的影响都是需要重视的问题。

结合铁路工程的爆破施工，对隧道与路基的爆破振动检测评价进行了分析。

一、隧道路基的特征综合分析来看，受到隧道内环境特殊性等因素的影响，使得隧道内路基普遍具有以下几点特征表现：①隧道内的路基对于自身的稳定性与密实性有着较高的要求，对于匀质性的要求也较高，因此决定了隧道内路基的路面结构需要满足可靠、均匀的处理要求。

②隧道内路基大多是从地层中穿越，所以路基本身的地质条件与地应力等诸多方面，与外部的地面环境之间存在较大的差异性。

通过受力分析来看，隧道内路基的受力特征与隧道外路基特征也存在较大的差异。

③通常情况下，地下水对于隧道内路基结构的稳定性有着较大的影响，同时地下水对于隧道内路基的影响力远远大于对隧道外路基的影响力。

④隧道内路基的施工环境与施工条件整体较差，因此施工环境对于路基处理技术应用效果的影响也显著大于隧道外路基施工。

也可以将其理解为，不管是空间方面还是其他环境方面，隧道内路基处理施工均会受到较大的限制。

二、爆破振动的检测1、爆破振动检测点布置原则。

在进行爆破振动检测点的布置时必须要选择合理的地点，在选择时要遵守以下原则：一是在进行隧道的爆破时施工方一般都会选择距离附近较远不会给居民产生影响的地方进行爆破，所以测量点需要尽量和爆源处在同一高度层面上，以避免地形的高低差对爆破振动结果产生影响。

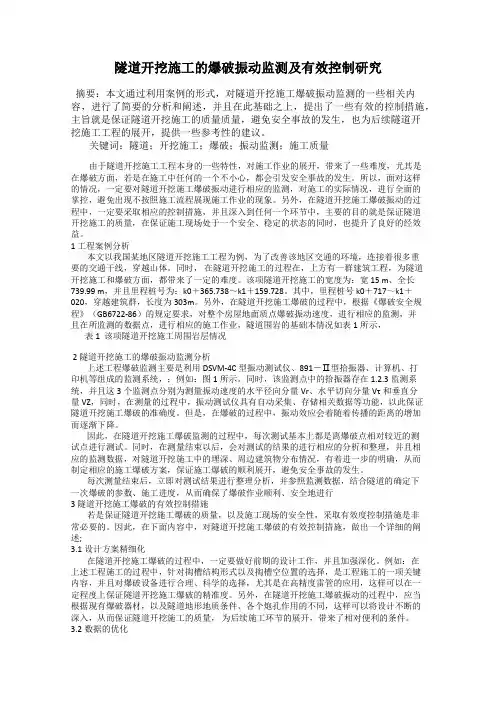

隧道开挖施工的爆破振动监测及有效控制研究摘要：本文通过利用案例的形式，对隧道开挖施工爆破振动监测的一些相关内容，进行了简要的分析和阐述，并且在此基础之上，提出了一些有效的控制措施，主旨就是保证隧道开挖施工的质量质量，避免安全事故的发生，也为后续隧道开挖施工工程的展开，提供一些参考性的建议。

关键词：隧道；开挖施工；爆破；振动监测；施工质量由于隧道开挖施工工程本身的一些特性，对施工作业的展开，带来了一些难度，尤其是在爆破方面，若是在施工中任何的一个不小心，都会引发安全事故的发生。

所以，面对这样的情况，一定要对隧道开挖施工爆破振动进行相应的监测，对施工的实际情况，进行全面的掌控，避免出现不按照施工流程展现施工作业的现象。

另外，在隧道开挖施工爆破振动的过程中，一定要采取相应的控制措施，并且深入到任何一个环节中，主要的目的就是保证隧道开挖施工的质量，在保证施工现场处于一个安全、稳定的状态的同时，也提升了良好的经效益。

1 工程案例分析本文以我国某地区隧道开挖施工工程为例，为了改善该地区交通的环境，连接着很多重要的交通干线，穿越山体。

同时，在隧道开挖施工的过程在，上方有一群建筑工程，为隧道开挖施工和爆破方面，都带来了一定的难度。

该项隧道开挖施工的宽度为：宽 15 m、全长739.99 m，并且里程桩号为：k0＋365.738～k1＋159.728。

其中，里程桩号k0＋717～k1＋020，穿越建筑群，长度为303m。

另外，在隧道开挖施工爆破的过程中，根据《爆破安全规程》（GB6722-86）的规定要求，对整个房屋地面质点爆破振动速度，进行相应的监测，并且在所监测的数据点，进行相应的施工作业，隧道围岩的基础本情况如表1所示，表1 该项隧道开挖施工周围岩层情况2 隧道开挖施工的爆破振动监测分析上述工程爆破监测主要是利用DSVM-4C 型振动测试仪、891－Ⅱ型拾振器、计算机、打印机等组成的监测系统，；例如：图1所示。

某某安防工程检测有限公司爆破振动检测报告报告编号：2014-07-001委托单位：某某爆破科技咨询有限公司工程名称：高地阳光居住小区Ⅱ标土石方爆破工程工程地址：贵阳市云岩区三桥中坝路施工单位：某某爆破科技咨询有限公司签发日期：2014年7月20日单位信息：注意事项1.报告无“检测专用章”或检测单位公章无效。

2.复制报告未重新加盖“检测专用章”或检测单位公章无效。

3.报告无检测、核验、批准人签字无效。

4.报告涂改无效。

5.对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。

6.委托检测仅对当次爆破负责。

7.未经本公司同意，该检测报告不得用于商业性宣传。

爆破振动检测报告爆破振动检测综述爆破振动监测记录表①号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:54:3 操作员:赵勇炮次:2距离:101 M 记录长度 5.0000 S 仪器编号:STMT11153089/000539记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X -0.408CM/S 16.393HZ 1.19150S M/S 37.313CM/S 26.8002 通道Y 0.311CM/S 22.727HZ 1.11250S M/S 35.088CM/S 28.5003 通道Z -0.679CM/S 26.316HZ 1.15100S M/S 36.630CM/S 27.300①号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:57:41 操作员:赵勇炮次:24距离:101 M 记录长度 5.0000 S 仪器编号:STMT11153089/000539记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.198CM/S 15.152HZ 4.26300S M/S 37.313CM/S 26.8002 通道Y -0.241CM/S 26.316HZ 1.28700S M/S 35.088CM/S 28.5003 通道Z -0.497CM/S 23.256HZ 1.31100S M/S 36.630CM/S 27.300②号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:52:35 操作员:刘龙炮次:2距离:42 M 记录长度 5.0000 S 仪器编号:STMT11153076/000533记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X -0.624CM/S 47.619HZ 0.76150S M/S 35.714CM/S 28.0002 通道Y 1.221CM/S 27.027HZ 0.77550S M/S 34.965CM/S 28.6003 通道Z 1.912CM/S 41.667HZ 0.76000S M/S 35.587CM/S 28.100②号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:56:13 操作员:刘龙炮次:24距离:42 M 记录长度 5.0000 S 仪器编号:STMT11153076/000533记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.566CM/S 47.619HZ 0.36700S M/S 35.714CM/S 28.0002 通道Y 1.553CM/S 31.250HZ 1.25600S M/S 34.965CM/S 28.6003 通道Z 1.277CM/S 47.619HZ 1.05900S M/S 35.587CM/S 28.100③号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:52:55 操作员:顾欣炮次:2距离:61 M 记录长度 5.0000 S 仪器编号:STMT11151073/000522记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.898CM/S 45.455HZ 1.20200S M/S 34.602CM/S 28.9002 通道Y 0.518CM/S 50.000HZ 1.20200S M/S 35.336CM/S 28.3003 通道Z -1.422CM/S 35.714HZ 1.21150S M/S 36.232CM/S 27.600③号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:56:33 操作员:顾欣炮次:24距离:61 M 记录长度 5.0000 S 仪器编号:STMT11151073/000522记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.821CM/S 50.000HZ 1.77250S M/S 34.602CM/S 28.9002 通道Y 0.741CM/S 35.714HZ 1.79600S M/S 35.336CM/S 28.3003 通道Z -1.436CM/S 34.483HZ 1.78200S M/S 36.232CM/S 27.600④号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:53:31 操作员:雷玉祥炮次:2 记录长度 5.0000 S 仪器编距离:160 M号:STMT11153084/000467记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.067CM/S 21.277HZ 0.02200S M/S 34.602CM/S 28.9002 通道Y 0.082CM/S 18.868HZ 0.07700S M/S 34.364CM/S 29.1003 通道Z 0.133CM/S 25.000HZ 0.01800S M/S 37.175CM/S 26.900④号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 13:57:9 操作员:雷玉祥炮次:24 记录长度 5.0000 S 仪器编距离:160 M号:STMT11153084/000467记录速率2000,SPS 试验设备:NUBOX-8016 药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X -0.087CM/S 27.027HZ 1.27050S M/S 34.602CM/S 28.9002 通道Y 0.073CM/S 15.152HZ 4.10950S M/S 34.364CM/S 29.1003 通道Z 0.142CM/S 28.571HZ 1.23100S M/S 37.175CM/S 26.900。

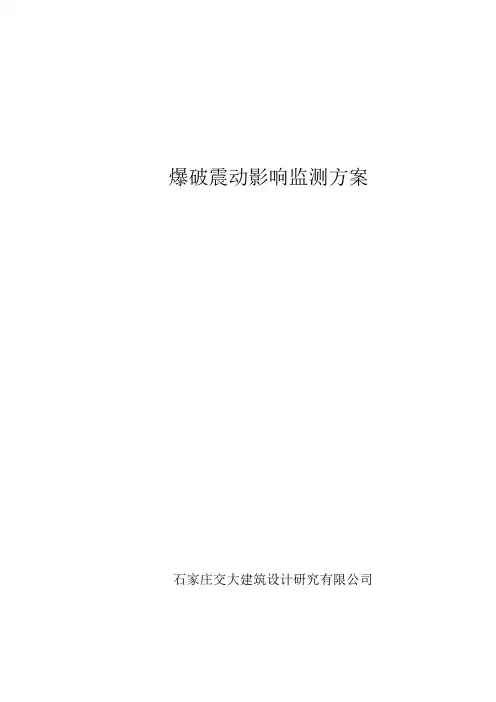

爆破震动影响监测方案石家庄交大建筑设计研究有限公司目录1. 试验目的及依据------------------------------------------------------------------------------------2 1.1 试验目的----------------------------------------------------------------------------------------------2 1.2 试验依据----------------------------------------------------------------------------------------------2 2．试验设备及试验荷载工况-------------------------------------------------------------------------22.1 试验设备----------------------------------------------------------------------------------------------2 2.2 系统标定----------------------------------------------------------------------------------------------32.3 震动影响判别标准----------------------------------------------------------------------------------33. 震动影响测试-----------------------------------------------------------------------------------------4 3.1 测试系统----------------------------------------------------------------------------------------------4 3.2 测点布置----------------------------------------------------------------------------------------------5 3.3 测试结果及分析-------------------------------------------------------------------------------------61. 试验目的及依据1.1 试验目的（1）通过对施工现场正常爆破作业时，测量爆破冲击震动时不同距离处的震动频率及场地周边的震动速度；（2）通过实验，分析场地周边土壤的震动衰减特性；（3）根据试验结果，对爆破施工造成的周边房屋的影响做出综合评价。

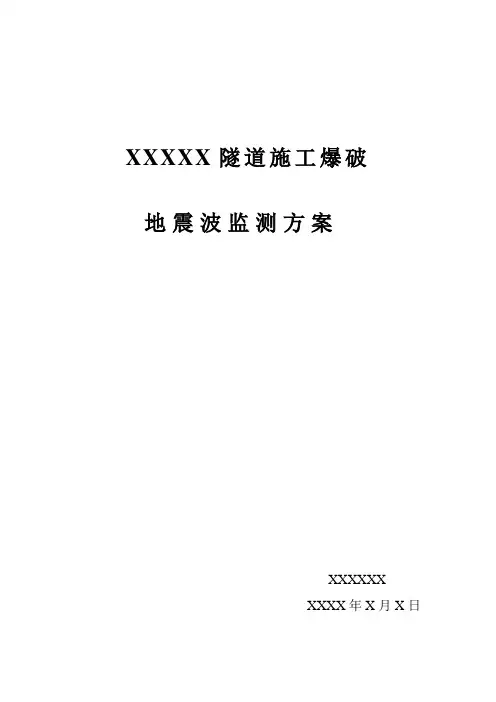

XXXXX隧道施工爆破地震波监测方案XXXXXXXXXX年X月X日1、监测的目的的意义爆炸是高能物质在极短时间内能量释放的过程。

工程爆破用于工程目的,它正是利用了爆炸过程所释放出的大量的局部高密度能量,来对周围介质做功,达到使介质断裂、破碎的目的。

无论爆源在地质介质的表面或内部,工程爆破都具有功率大,效率高,工作时间短等优势,因而得到广泛应用。

但是,工程爆破在提高工作效率的同时伴随着某种消极效应,爆破地震波在地质材料中的传播,往往对建筑物、边坡等造成不同程度的损伤。

这种消极效应如不加以有效控制,往往会带来安全隐患。

XXX隧道位于主城区内,洞口周围有很多建筑物和边坡，因此必须对爆破引起的地震进行监测，及时反馈给设计和施工作业单位，确保周围建筑物和边坡的安全。

在此前提下，最大限度的发挥爆破施工的效率，达到既能安全快速施工，又能节省工程造价的目的，具有重要的经济及社会意义。

项目通过地震波监测达到以下具体目的：1、确定隧道洞口爆破施工作业的最佳装药量；2、对隧道洞口周围敏感建筑物进行布点监测，确保建筑物安全；3、对隧道洞口边坡进行布点监测，确保边坡稳定。

2工程概述XXX隧道是XXX城市总体规划中南北快速干道—XX大桥及南北引道工程的一部分。

XX大桥及南北引道工程位于XXX市主城区内，行经XX区、XX区、XX区及XXX区，是XX市城市总体规划中的南北快速干道。

隧道洞口在XXX上村，出洞口在XXXXX路加油站，全长1393m，为双线双洞隧道，隧道轴线相距43.75m，隧道净跨12.25m，设计洞高7m，纵坡2.86％。

本隧道沿线出露地层为侏罗系中统上沙溪庙组上段沉积岩层和第四系全新统松散土层。

沿线表层主要为第四系残坡积亚粘土和因人类工程活动堆填的人工填土，厚0～12.5m；下伏基岩为侏罗系中统沙溪庙组上段陆相沉积岩，主要岩性可划分为砂岩和砂质泥岩，相变现象发育，多呈透镜状产出。

隧道区位于化龙桥向斜东翼并靠近向斜轴部，隧道走向与向斜走向大致相同，沿线无区域性断层通过，沿线岩层中构造裂隙不发育。
