下载文档原格式
防水剂用渗透剂渗透剂是一种广泛应用于建筑、工程和制造业中的化学产品，用于改善材料的渗透性能。
它能够在表面形成一层保护膜，防止水分渗透或渗透到物质内部，从而起到防水的作用。
下面将介绍几种常见的防水剂渗透剂及其应用。
一、有机硅渗透剂有机硅渗透剂是一种以有机硅为主要成分的渗透剂，具有优异的渗透性能和防水效果。
它能够渗透到混凝土、砖石、石材等多种材料的毛细孔中，形成一层致密的保护膜，阻止水分渗透。
有机硅渗透剂具有耐候性好、抗腐蚀性强、使用寿命长等特点，适用于室内外各种建筑和工程的防水处理。
二、聚合物渗透剂聚合物渗透剂是一种以聚合物为主要成分的渗透剂，具有良好的渗透性和防水效果。
它能够渗透到材料的微孔中，填充孔隙，形成一层致密的保护膜，提高材料的抗渗透性。
聚合物渗透剂具有耐候性好、耐久性强、使用方便等特点，广泛应用于地下室、水池、隧道、桥梁等建筑和工程的防水处理。
三、硅酸盐渗透剂硅酸盐渗透剂是一种以硅酸盐为主要成分的渗透剂，具有优异的渗透性能和防水效果。
它能够渗透到材料的孔隙中，与材料中的游离钙离子反应生成硅酸钙沉淀物，填充孔隙，从而提高材料的抗渗透性。
硅酸盐渗透剂具有耐久性好、环境友好、无毒无味等特点，适用于各种建筑和工程的防水处理。
四、纳米渗透剂纳米渗透剂是一种以纳米材料为主要成分的渗透剂，具有极强的渗透性和防水效果。
它能够渗透到材料的微观孔隙中，填充孔隙，形成一层极薄的保护膜，阻止水分渗透。
纳米渗透剂具有渗透性强、耐久性好、抗气候变化等特点，适用于各种建筑和工程的防水处理。
以上是几种常见的防水剂渗透剂及其应用。
在选择和使用渗透剂时，应根据具体材料的特性和使用环境的要求进行合理选择，确保达到预期的防水效果。
此外，在施工过程中，还需严格按照使用说明进行操作，确保施工质量和效果。
防水剂渗透剂的应用可以有效提高建筑和工程的防水性能，延长使用寿命，为人们的生活和工作提供更好的保障。

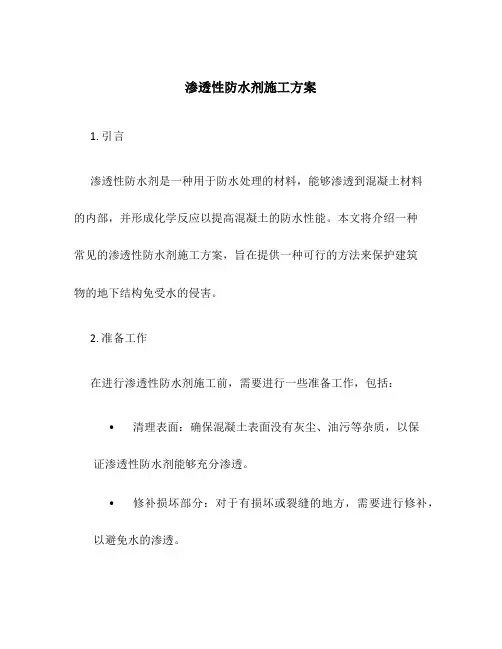

渗透性防水剂施工方案1. 引言渗透性防水剂是一种用于防水处理的材料，能够渗透到混凝土材料的内部，并形成化学反应以提高混凝土的防水性能。
本文将介绍一种常见的渗透性防水剂施工方案，旨在提供一种可行的方法来保护建筑物的地下结构免受水的侵害。
2. 准备工作在进行渗透性防水剂施工前，需要进行一些准备工作，包括：•清理表面：确保混凝土表面没有灰尘、油污等杂质，以保证渗透性防水剂能够充分渗透。
•修补损坏部分：对于有损坏或裂缝的地方，需要进行修补，以避免水的渗透。
•防护措施：对于周围设备和管道，需要进行合适的防护措施，以避免渗透性防水剂对其造成损害。
3. 施工方法3.1. 渗透性防水剂的选择渗透性防水剂的选择是关键的一步，需要根据具体情况选择合适的产品。
一般来说，选择渗透性较好、与混凝土反应效果较好的防水剂。
3.2. 施工步骤渗透性防水剂施工的步骤如下：1.搅拌：将渗透性防水剂按照使用说明进行充分搅拌，确保均匀混合。
2.测试：在施工前，可以进行一次小规模的施工测试，以验证防水剂的效果。
3.喷涂：使用专用的喷涂设备将渗透性防水剂均匀地喷涂在混凝土表面，确保全面覆盖。
4.渗透：等待渗透性防水剂渗透到混凝土内部，一般需要一段时间（根据使用说明）。
5.二次涂层：根据需要，可以进行二次涂层以进一步提高防水效果。
6.检查：对施工后的防水层进行检查，确保没有漏涂的地方。
7.养护：根据使用说明，进行适当的养护，确保防水层能够达到预期的使用寿命。
4. 施工注意事项在渗透性防水剂的施工过程中，需要注意以下几点：•温度：施工温度一般在5°C - 35°C之间，建议在较低温度时进行施工，以得到更好的效果。
•风速：施工时注意风速，过大的风速会影响喷涂均匀度。
•施工厚度：根据使用说明，控制好施工厚度，以确保渗透性防水剂能够发挥最佳效果。
•养护时间：根据使用说明，进行适当的养护时间，确保防水层能够达到预期的使用寿命。
•安全措施：在施工过程中，需要注意安全措施，如佩戴防护眼镜、手套等。
渗透型防水剂操作方法渗透型防水剂（简称渗透剂）是一种能够渗入建筑材料表面并形成防水层的化学产品。
它具有广泛的应用领域，可以用于混凝土、砖石、瓷砖等多种建筑材料的防水处理。
下面将详细介绍渗透型防水剂的操作方法。
一、准备工作：1. 安全措施：使用渗透型防水剂时需注意安全防护，包括佩戴手套、口罩和护目镜等。
2. 表面清理：在施工前，需将待处理的建筑材料表面清理干净，除去尘土、油污和杂物等。
可以使用高压水洗或者清洁剂进行清洗。
3. 表面干燥：清洁后，需要等待建筑材料表面充分干燥，通常需要24小时以上。
二、施工操作：1. 搅拌：将渗透型防水剂倒入一个清洁的容器中，并用搅拌棒均匀搅拌，以确保其成分充分混合。
2. 涂刷或喷涂：将搅拌好的渗透型防水剂用刷子或喷枪均匀地涂刷或喷涂在建筑材料表面上。
保证涂层厚度均匀一致，不得有漏涂、堆积或滴落。
3. 吸收：待涂刷或喷涂完成后，需要给予渗透型防水剂足够的时间吸收，时间一般为15分钟至1小时。
具体吸收时间需根据温度和湿度等环境条件而定。
4. 多次涂刷：如果需要提高防水效果，可以进行多次涂刷处理，每次涂刷间需等待上一次涂层干燥。
5. 防雨保护：施工完成后，需注意防止因降雨而影响效果。
对于未干透的涂层，可使用油纸或帆布等进行保护。
6. 干燥：完成涂刷后，需保持建筑材料表面干燥，通风良好，以加快防水剂的固化和防水效果的形成。
三、注意事项：1. 渗透型防水剂施工时需注意室内通风，避免其对人体的直接接触和吸入。
2. 不得将渗透型防水剂与其他化学物质混合使用，以免影响防水效果。
3. 渗透型防水剂施工过程中，注意避免防水涂层产生冷缩裂缝，可根据需要对存在冷缩裂缝的建筑材料表面进行预处理，如填充或切割。
4. 渗透型防水剂施工过程中，注意保持施工场地的清洁，防止杂物和灰尘等对涂层的影响。
5. 施工结束后，需及时清洗使用的刷子、喷枪等工具，以免造成堵塞。
6. 渗透型防水剂施工完成后，可根据需要进行定期维护，以延长防水效果的持久性。
面料防水剂种类1. 引言面料防水剂是一种能够提供防水功能的化学物质，通过涂覆在织物表面，形成一层保护层，以防止水分渗透。
在日常生活和工业应用中，面料防水剂被广泛使用，以保护衣物、鞋子、帐篷、伞等各种纺织品不受雨水侵蚀。
本文将介绍几种常见的面料防水剂种类，包括硅烷基防水剂、氟碳树脂防水剂和聚氨酯防水剂，并对它们的特点、应用范围和使用方法进行详细讨论。
2. 硅烷基防水剂硅烷基防水剂是一种以硅烷为主要成分的涂层材料。
它具有良好的耐候性和耐久性，能够有效地抵抗日晒、雨淋和化学物质的侵蚀。
硅烷基防水剂透明无色，不影响面料原有的颜色和质感。
硅烷基防水剂主要应用于户外用品，如帐篷、背包和登山鞋等。
在使用时，只需将硅烷基防水剂均匀涂抹在面料表面，待其干燥后即可发挥防水作用。
值得注意的是，涂层的厚度会影响防水效果，因此需要根据具体情况选择适当的涂层厚度。
3. 氟碳树脂防水剂氟碳树脂防水剂是一种以氟碳树脂为主要成分的涂层材料。
它具有优异的耐化学性和耐高温性能，能够有效地抵御酸碱等化学物质的侵蚀，并且能够在高温环境下保持稳定性。
氟碳树脂防水剂透明无色，并且具有良好的抗污染能力。
它可以广泛应用于各种面料制品中，如服装、鞋子、家纺产品等。
使用氟碳树脂防水剂时，只需将其均匀喷洒在面料上，并确保整个表面都被覆盖到。
待其干燥后，就可以形成一层防水膜，起到防水的作用。
4. 聚氨酯防水剂聚氨酯防水剂是一种以聚氨酯为主要成分的涂层材料。
它具有良好的柔软性和弹性，能够有效地抵御外界压力和撕裂，并且具有优异的耐磨性。
聚氨酯防水剂主要应用于高要求的面料制品中，如运动服装、户外装备等。
使用聚氨酯防水剂时，可以将其直接涂抹在面料表面，并使用刷子或辊筒进行均匀涂抹。
待其干燥后，聚氨酯会形成一层坚固的保护层，提供可靠的防水功能。
5. 面料防水剂选择与使用建议在选择面料防水剂时，需要考虑以下几个因素：•面料类型：不同类型的面料对不同种类的防水剂有不同的适应性。
一、防水透湿织物的定义防水透湿织物是一种具有防水功能并能够透过湿气的特性的织物。
它可以在户外运动、雨天穿着等情况下起到保护作用。
防水透湿织物的主要功能是防止外部水分渗透到内部，同时又能够将内部的湿气排出，以保持内部干爽。
二、防水透湿织物的机理1. 防水功能：防水透湿织物通过在织物表面涂覆或加工防水涂层，使水珠在织物表面形成球状，滚落时无法渗透织物内部。
这样可以有效阻止外部水分的渗透。
2. 透湿功能：防水透湿织物在保持防水的还能够透过织物内部的微孔将内部的湿气排出，以保持内部的干燥舒适。
三、防水透湿织物的生产技术1. 材料选择：生产防水透湿织物通常采用聚酯、尼龙、GORE-TEX等材料，这些材料具有较强的耐磨、抗撕裂、抗污染等特性，适合用于户外服装制作。
2. 防水涂层：生产防水透湿织物时，需要在织物表面涂覆防水膜或采用特殊工艺使织物具有防水功能。
目前常用的防水涂层有聚氨酯、氟碳树脂等。
3. 透湿技术：在织物加工过程中，采用微孔技术或者特殊的涂层工艺，使织物具备透湿功能。
微孔技术是在聚合物薄膜表面用激光或者化学方法开孔，而特殊的涂层工艺则是通过在聚合物薄膜上涂覆一层透湿透气的材料。
4. 粘合技术：在生产防水透湿织物的过程中，需要使用粘合技术将不同层的材料粘合在一起，以确保织物的整体性和功能完整性。
5. 耐久性测试：为了确保防水透湿织物的质量，生产商通常会进行耐久性测试，以检验防水涂层和透湿功能的持久性和稳定性。
四、结语防水透湿织物作为一种新型的功能性织物，在户外运动、工作等领域有着广泛的应用前景。
随着科技的不断进步和材料工艺的不断完善，相信防水透湿织物的功能和性能将会更加完善和多样化，为人们提供更好的保护和舒适体验。
防水透湿织物在户外运动、雨天穿着等情况下起到保护作用，使得用户可以在潮湿的环境下保持干燥和舒适。
在近年来，随着人们对户外运动、休闲旅行等活动的热衷，防水透湿织物的需求也在不断增加。
对于防水透湿织物的生产技术以及材料的研发已经成为了行业的热点。

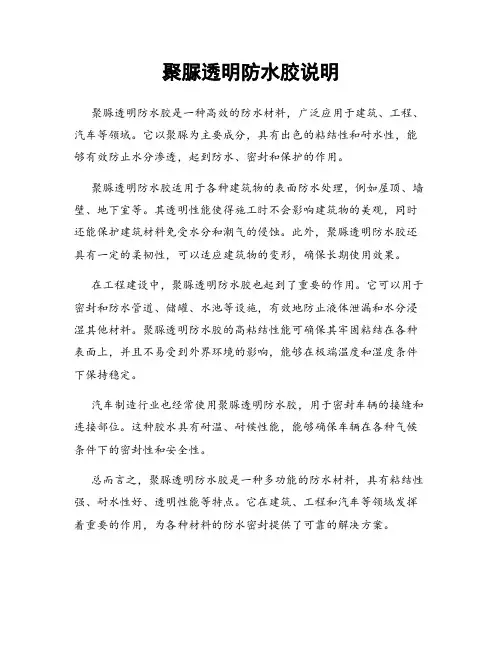

聚脲透明防水胶说明
聚脲透明防水胶是一种高效的防水材料，广泛应用于建筑、工程、汽车等领域。
它以聚脲为主要成分，具有出色的粘结性和耐水性，能够有效防止水分渗透，起到防水、密封和保护的作用。
聚脲透明防水胶适用于各种建筑物的表面防水处理，例如屋顶、墙壁、地下室等。
其透明性能使得施工时不会影响建筑物的美观，同时还能保护建筑材料免受水分和潮气的侵蚀。
此外，聚脲透明防水胶还具有一定的柔韧性，可以适应建筑物的变形，确保长期使用效果。
在工程建设中，聚脲透明防水胶也起到了重要的作用。
它可以用于密封和防水管道、储罐、水池等设施，有效地防止液体泄漏和水分浸湿其他材料。
聚脲透明防水胶的高粘结性能可确保其牢固粘结在各种表面上，并且不易受到外界环境的影响，能够在极端温度和湿度条件下保持稳定。
汽车制造行业也经常使用聚脲透明防水胶，用于密封车辆的接缝和连接部位。
这种胶水具有耐温、耐候性能，能够确保车辆在各种气候条件下的密封性和安全性。
总而言之，聚脲透明防水胶是一种多功能的防水材料，具有粘结性强、耐水性好、透明性能等特点。
它在建筑、工程和汽车等领域发挥着重要的作用，为各种材料的防水密封提供了可靠的解决方案。
渗透性防水剂使用方法
渗透性防水剂是一种用于加强建筑材料防水性能的产品，它可以渗透进建筑材料的毛细孔隙中，形成保护层，阻止水分渗入。
以下是一般情况下渗透性防水剂的使用方法：
1. 清理表面：首先，需要将待处理的表面清理干净。
如果有附着物、污垢或老旧的防水层，需要先进行彻底的清洁。
可以使用清洁剂、高压水枪或其他适当的工具进行清理。
2. 试涂：在进行正式施工前，建议先进行试涂。
试涂的目的是验证产品在该表面的渗透性和效果是否理想。
可以选择一个不太显眼的区域进行试涂，并等待一段时间观察结果。
3. 施工：如果试涂通过，可以进行正式施工。
根据产品说明，选择合适的工具（如喷雾器、刷子、滚筒等），将渗透性防水剂均匀地涂抹在待处理的表面上。
一般情况下，需要注意施工时的温度和湿度要求，以及对材料的渗透时间。
4. 沉降：渗透性防水剂施工后，需要给予一定时间进行沉降和干燥。
具体时间根据产品说明来确定。
需要注意的是，渗透性防水剂的具体使用方法可能会因产品品牌和类型而有所不
同。
因此，在使用前最好参考和遵循产品的详细说明书和建议。
另外，对于较复杂的工程或需要高防水性能的场合，建议咨询专业人士以获取更准确的建议和施工方案。
水性防水涂料中助剂的应用卓创资讯本网编辑采编于：2005-6-28 15:42:08 【大中小】【关闭】1 概述作为防水涂料的原材料之一 ,助剂的用量通常很少 (一般为配方总量的1 % 左右),但作用却很大。
它的加入不仅可以避免产生许多涂料的缺陷及涂膜弊病 ,同时又可以使防水涂料的生产和施工过程易于控制 ,而且某些助剂的添加,可以赋予防水涂料一些特殊的功能。
所以 ,助剂是水基防水涂料的重要组成部分2 助剂的功能与应用水性防水涂料中常用的助剂有成膜助剂、增稠剂、分散剂、润湿剂、消泡剂、增塑剂、防霉杀菌剂等。
2. 1 成膜助剂成膜助剂又称凝聚剂、聚结剂 ,通常为高沸点溶剂 ,会在涂膜形成后慢慢挥发掉。
在乳胶漆中,成膜助剂因为对乳胶粒子的溶解作用而使粒子表面软化 ,因而促使聚合物粒子易受压变形,融合成膜。
成膜助剂的加入同时可降低防水涂料的最低成膜温度。
常用的成膜助剂有:乙二醇、丙二醇、己二醇、丙二醇丁醚、乙二醇丁醚、丙二醇乙醚、甲基苄醇、一缩乙二醇、乙二醇丁醚醋酸酯等。
通常应用于防水涂料的胶乳都具有较低的玻璃化转变温度( Tg ),如VAE 乳液的Tg 在-3 ℃ 左右因此 ,在大多数气温高于5 ℃ 条件下 ,这些乳液都可以正常成膜。
而成膜助剂的加入 ,对加速涂膜干固起到了一定的作用。
图 1 是乙二醇作为成膜助剂时 ,对丙烯酸防水涂料干固时间的影响。
由图1 可见,随着乙二醇掺量的增加,涂膜的干固时间也随之降低。
因此 ,对于某些特殊的防水工程(例如:现场湿度很大,通风条件又不好,而且工期又紧的工程 ), 在不影响产品质量的前提下 , 可适当多添加一些成膜助剂。
图 1 助剂对涂膜干固时间的影响成膜助剂除有助于成膜性能外 ,还有降低防水涂料冻结温度的功能。
例如乙二醇、丙二醇就可作为涂料的防冻剂使用。
图 2 为乙二醇、丙二醇对某丙烯酸乳液冰点的影响。
图 2 防冻剂对乳液冰点的影响由图 2 可见,随着乙二醇、丙二醇掺量的增加,聚合物乳液的冰点也随之下降。
水性聚氨酯在涂料领域广泛研究和应用0综述了水性聚氨酯涂料的主要特点和应用,介绍了防腐蚀水性聚氨酯涂料、防水水性聚氨酯涂料、防霉杀菌水性聚氨酯涂料、阻燃水性聚氨酯涂料、抗涂鸦水性聚氨酯涂料等功能性水性聚氨酯涂料的特点和研究进展,并指出了功能性水性聚氨酯涂料的热点研究方向。
关键词:水性聚氨酯涂料功能性涂料进展聚氨酯(PU)是由含羟基、羧基、氨基等官能团的化合物与含异氰酸酯基化合物反应得到的高分子化合物,分子主链中除含有许多重复的氨基甲酸酯键(-NHCOO-)外,还含有醚键、酯键、脲键、脲基甲酸酯键。
聚氨酯被誉为性能最优异的树脂,以其制得的涂料具有许多优异的性能,如高硬度、耐磨损、柔韧性好、耐化学品、附着力强、成膜温度低、可在室温固化等。
但是,传统的溶剂型聚氨酯涂料在制备和施工的过程中都需添加不少有机溶剂,对人类健康和环境造成危害。
此外,双组分聚氨酯涂料中游离的多异氰酸酯(如TDI)对皮肤、眼睛和呼吸道有强烈的刺激作用,长期接触会引起慢性支气管炎等疾病。
因此,随着人们环保意识的加强和各国环保法律法规对挥发性有机化合物(VOC)排放量的限制,水性聚氨酯的研究与开发日益受到重视.水性聚氨酯是以水为分散介质,聚氨酯树脂溶解或分散于水中而形成的二元胶态体系,以其制备的水性聚氨酯涂料中不含或含有极少量的有机溶剂。
水性聚氨酯涂料,不仅具有无毒无臭味、无污染、不易燃烧、成本低、不易损伤被涂饰表面、施工方便、易于清理等优点,还具有溶剂型聚氨酯涂料所固有的高硬度、耐磨损等优异性能[3],因而在木器涂料、汽车涂料、建筑涂料、塑料涂料、纸张涂层以及织物和皮革涂饰等许多领域得到了广泛的应用。
为了满足人们在生产和生活方面对具有新型功能的水性涂料的需求,近年来,人们通过对水性聚氨酯改性或添加助剂开发出了许多具有特殊物理和化学性质的水性聚氨酯涂料,提高了水性聚氨酯涂料的功能性,扩大了水性聚氨酯涂料的应用范围。
本文综述了几种功能性水性聚氨酯涂料的最新研究进展。
防水透湿功能性面料性能及测试方法防水透湿功能性面料性能及测试方法防水透湿面料是指水在一定压力下不浸入面料，而人体散发的汗液却能以水蒸气的形式通过面料传导到外界，从而避免汗液积聚冷凝在体表与面料之间以保持服装的舒适性，它是一种高技术、独具特色的功能性面料。
防水对于普通面料工作者来说并不是什么难题，关键是如何实现透湿。
下面，我们从防水透湿面料的种类来深入了解一下它。
一、通过纤维来实现透湿1、文泰尔织物。
最早的防水透湿织物是著名的文泰尔(Ventile)织物。
它是上世纪40年代由英国的Shirley研究所设计的，选用埃及长绒棉的高支低捻度纯棉纱高密重平组织织物，最初主要用于第二次世界大战期间的英国空军飞行员的防寒抗浸服。
当织物干燥时，经纬纱线间的间隙较大，大约10微米，能提供高度透湿的结构；当雨或水淋织物时，棉纱膨胀，使得纱线间的间隙减至3～4微米，这一闭孔机制同特殊的拒水整理相结合，保证织物不被雨水进一步渗透。
目前该类面料早已被其它防水透湿面料所取代。
2、Coolmax类面料。
杜邦、日本东丽等国际大公司研究的通过纤维内部制造出孔道的方式实现将汗水排出体外，也就是市场上的吸湿排汗面料。
该类纤维生产技术集中在这类国际大公司手上，价格相对较高，难以成为市场的主流。
二、通过涂层来实现透湿采用干法直接涂层、转移涂层、泡沫涂层、相位倒置或湿法涂层（凝固涂层）等工艺技术，将各种各样具有防水、透湿功能的涂层剂涂敷在织物的表面上，使织物表面孔隙被涂层剂封闭或减小到一定程度，从而得到防水性。
织物透湿性则通过涂层上经过特殊方法形成的微孔结构或涂层剂中的亲水基团与水分子作用，借助氢键和其它分子间力，在高湿度一侧吸附水分子，后传递到低温度一侧解析的作用来获得。
涂层面料的价格低，实现了一定的透湿，而被广泛使用。
但是由于其防水透湿性能较差，手感也不能令人满意，市场占有率正在逐步的减少。
现在开发出的湿法转移涂层的面料使得涂层面料又焕发了新机，它不仅防水透湿等物性指标很高，面布能做100%特氟龙处理，水洗牢度能达到25次以上，手感也非常好。
聚氨酯防水透气涂层织物的进展关键词：涂层整理聚氨酯防水透气整理1前言新型纺织品向人们提供各种优异的服用功能，防水透气织物就是其中之一．防水透气织物也叫防水透湿织物，国外又称“可呼吸织物”．消费者可以指望穿在身上的外衣，既能防雨防凤，又能排汗、透气、穿着舒适．这类织物从根本意义上不同于传统意义上的‘雨衣”．实际上，有些品种巳经开始受到时装界的青睐[5]．其主要特征是能够较快地将人体形成的汗液、汗汽蒸发排出，避免在衣服内凝结，保持服用者干爽、温暖的感觉．国外有人曾对获得了人在运动时的大致出汗量作了研究．服装透气性低于人体出汗量时，人就有闷热感．因此，透气性大小是衡量织物服用舒适性的重要指标，特别是运动服．防水透气织物首先被开发用在军服、防护服的生产，现在巳广泛用于运动服、旅行包、帐篷等的制造．国际市场上对这类面料的需求逐年增加，1996年产量巳达6700万平方米[1]，国内这类产品也正在开发中．1．1 高密度织物采用超细纤维（细度小于1dtex）紧密织造，使纱线间隙小到不允许水滴通过，有些纱线，遇水膨胀，间隙会变得更小．然而对于直径仅为万分之四微米的水蒸汽分子，通道却是足够宽敞了，从而达到防水透气的目的．1．2 簿膜层压此工艺是将具有防水透气功能的薄膜，通常是微孔簿膜，采用特殊的粘合剂，层压或粘接到各类织物上，获得防水透气的效果［3］。
聚四氟乙烯微孔薄膜复合织物即属此类，笔者也研究开发成功。
1．3 织物涂层将被加工的织物，用直接或转移涂层工艺涂布，涂层封闭织物表面孔隙，获得防水性。
其透气性，则是通过成形过程中在涂层内部形成的大量微孔，或亲水性“分子梯级通道”而获得[2]．上述方法都巳得到应用。
但加工成本都较高，性能也有待不断改善。
80年代后期，采用聚氨酯材料（PU）制成的涂层或薄膜的研究异常活跃，新工艺、新品种不断面世，引起世界各国的广泛关注。
采用聚氨酯防水透气材料，除可获得满意的防水透气性外，其优异的弹性、耐寒性以及滑润的手感，特别是相对低的加工成本，深受消费者和生产厂家的青睐，发展前景广阔，科技含量及附加值高，国外已有十几个品牌。
水性渗透防水剂施工方案引言水性渗透防水剂是一种常见的用于建筑物防水的材料，它可以通过渗透进入混凝土或其他建筑材料的微小孔隙中，形成保护层，从而提供防水效果。
本文档旨在提供一份水性渗透防水剂的施工方案，以帮助施工人员正确使用和施工水性渗透防水剂。
施工前准备在进行水性渗透防水剂施工之前，施工人员需要做一些准备工作。
1.清洁表面：施工前应将建筑物表面进行清洁，去除表面的尘土、油污等杂质，确保防水剂能够充分渗透。
2.检查表面状况：检查建筑物表面是否存在明显的破损、裂缝等问题，需要及时修复。
3.防护措施：对于不需要进行防水处理的部分，应采取防护措施，避免防水剂误涂或渗漏。
水性渗透防水剂的施工步骤如下：1. 搅拌防水剂打开防水剂桶，用搅拌器将防水剂充分搅拌均匀，确保防水剂的性能有效。
2. 应用防水剂使用滚筒或刷子等工具将防水剂均匀涂抹在建筑物表面上。
注意要将防水剂涂抹薄而均匀，避免过度涂抹。
3. 渗透和干燥防水剂涂抹后，需要充分渗透并进行干燥。
在渗透和干燥过程中，需要注意以下几点： - 防止雨水侵入：在防水剂渗透和干燥过程中，若遇到雨水，需要进行有效的遮盖和保护措施，以避免防水剂被冲刷或稀释。
- 确保充分渗透：根据防水剂的说明书，确定需要的渗透时间；过短的渗透时间可能导致防水效果不佳。
施工完成后，进行防水效果的验收。
可以通过以下几点进行验收：- 检查表面：检查建筑物表面是否有漏水、渗水等情况出现。
- 测试防水性能：可以进行水压试验，观察防水剂的效果是否符合要求。
施工注意事项在水性渗透防水剂的施工过程中，需要注意以下几点：1.良好的通风环境：施工人员需要确保施工现场有良好的通风，以便防水剂更好地插入建筑材料中。
2.避免阳光直射：施工时应尽量避免阳光直射，因为高温会导致防水剂快速干燥，影响渗透性能。
3.防水剂的贮存和保管：施工结束后，防水剂需要妥善保存，避免防水剂质量受损。
水性渗透防水剂施工方案对于保护建筑物防水具有重要意义。
防水透湿涂层剂及应用作者：卢承部作者单位：德美化工实业有限公司1.会议论文权衡形状记忆聚氨酯与智能型防水透湿织物2003讨论了普通聚氨酯和形状记忆聚氨酯的性能、结构、特性及两者之间的区别，并对形状记忆聚氨酯的发展及现状作了较为详细的介绍.最后，对形状记忆聚氨酯在纺织领域中的应用，尤其是将其用于开发智能型防水透湿织物的可能性及其机理进行了分析，并介绍了国内外在这方面的研究进展。
2.期刊论文权衡形状记忆聚氨酯与智能型防水透湿织物-印染助剂2004,21(3)讨论了普通聚氨酯和形状记忆聚氨酯的性能、结构、特性及两者的区别,较为详细地介绍了形状记忆聚氨酯的发展、现状及其在纺织领域中的应用,尤其对其用于开发智能型防水透湿织物的可能性及其机理进行了分析,同时介绍了国内外在这方面的研究进展.3.学位论文励雯波智能调温型聚氨酯防水透湿涂层剂的研制2005国内，聚氨酯涂层制剂由于受进口原料价格所限，无论理论还是应用研究都非常滞后，且产量很小，品种单一，远远满足不了国内市场对这种高品质聚氨酯涂层制剂日益增长的需求，我国每年需进口1.5～2亿美圆聚氨酯涂层织物和涂层剂。
因此开展高品质聚氨酯涂层制剂的理论和应用研究，具有很大的社会意义和经济意义。
本文以聚己二酸乙二醇酯(PEA)、聚四氢呋喃醚(PTMG)、聚丙二醇(PPG)/聚乙二醇(PEG)混合多元醇作为聚醚二醇组分与二苯基甲烷二异氰酸酯(MDI)进行预聚，然后用1，4-丁二醇扩链合成具有防水透湿性的聚氨酯涂层剂，按国家标准测定涂层织物的耐静水压值和透湿量来评价其防水性能和透湿性能。
研究了不同的反应温度和反应时间对涂层剂合成的影响，讨论了R值(n(-NCO)/n(-OH))对涂层剂黏度的影响。
适宜的工艺条件为：反应温度82℃，预聚反应时间为1h，扩链反应时间为2h，-NCO和-OH基团的摩尔比即R值控制在1.02～1.07。
对聚氨酯涂层剂的干法涂层整理工艺进行研究。
讨论交联剂用量、涂层厚度以及焙烘时间和温度对涂层织物外观和防水透湿性能的影响。
适宜的涂层工艺条件为：交联剂用量13％，涂层厚度120μm，160℃下焙烘5min。
从分子设计的角度研究了PEG分子质量、软段中PEG的质量百分含量、硬段的质量百分含量以及软段单体结构对涂层织物防水透湿性能和热活性的影响。
尝试利用复合涂层的方法来提高透湿量，结果表明复合涂层工艺对涂层织物的透湿性能有较大地提高，而对于耐静水压值的影响比较小，基本可以保持原有的防水性。
4.期刊论文权衡.易有彬.朱建华.Quan Heng.Yi Youbin.Zhu Jianhua形状记忆聚氨酯及其智能化防水透湿机理-聚氨酯工业2008,23(5)简要介绍了形状记忆聚氨酯(SPU)的结构特点及其与普通聚氨酯的区别,讨论了形状记忆聚氨酯不同的聚合单体对其超分子结构(微相分离)及主要应用性能的影响,对SPU在其临界相转变温度Tc附近所表现出来的独特的防水、透湿性能进行了理论解释.SPU的智能化防水透湿性能源自其自身微结构在其玻璃化温度Tg或结晶熔融温度Tm附近的突变,具有适宜Tc的SPU材料可用来加工智能型防水透湿纺织品.5.期刊论文权衡.贺江平.刘庆艳.顾振亚.QUAN Heng.HE Jiang-ping.LIUQing-yan.GU Zhen-ya聚氨酯织物防水透湿涂层剂的结构与性能-上海纺织科技2008,36(10)以4,4'-二苯基甲烷二异氰酸酯(纯MDI)为聚氨酯硬链段,聚己二酸1,4-丁二醇酯二醇2000(PBA2000)、聚乙二醇1000(PEG1000)为其混合软段,1,4-丁二醇(BDO)为扩链剂,制备了一系列聚酯-聚醚嵌段共混型聚氨酯涂层剂.研究了聚氨酯材料的物理和化学结构与其防水性、透湿性、亲水性及其相转变温度Tg间的关系.结果表明:聚氨酯软链段的结构、组成和含量及软段相区与硬段相区的微相分离程度和结晶性对其防水透湿性能的影响较大;在一定范围内,硬链段的结构对聚氨酯的性能影响并不明显.6.会议论文权衡.朱建华.刘庆艳聚氨酯织物防水透湿涂层剂的结构与性能2008以4，4’-二苯基甲烷二异氰酸酯(纯MDI)为聚氨酯硬链段，聚己二酸1，4-丁二醇酯二醇2000(PBA2000)、聚乙二醇1000(PEG1000)为其混合软段，1，4-丁二醇(BDO)为扩链剂，制备了一系列聚酯-聚醚嵌段共混型聚氨酯涂层剂。
课题研究了聚氨酯材料的物理和化学结构与其防水性、透湿性、亲水性及其相转变温度Tg间的关系。
研究结果表明：聚氨酯软链段的结构、组成和含量及软段相区与硬段相区的微相分离程度和结晶性对其防水透湿性能的影响较大；在一定范围内，硬链段的结构对聚氨酯的性能影响并不明显。
7.学位论文权衡温度感应型织物防水透湿整理剂的研制及性能研究2005本文在查阅了大量文献的基础上，回顾了国内外生产防水透湿织物的技术方法及其发展历史；综述了这一领域的技术现状和发展趋势。
并就每一技术方法的理论基础及其相对于其它方法的优势及不足之处进行了较为详尽的论述。
同时，就形状记忆聚氨酯(SPU)的性能特点、发展历史、研究现状及其在纺织领域中的应用等方面给出了较为深入的讨论。
此外，还特别地论述了形状记忆聚氨酯材料用于开发“智能型”防水透湿纺织品的理论基础和SPU材料的合成反应原理及其结构与性能。
通过对形状记忆聚氨酯物理及各项应用性能的研究，探讨了在其临界转变温度附近形状记忆聚氨酯各项性能的变化规律，从而通过对聚氨酯材料的分子设计、组合和结构调整，赋予它以新的功能。
采用预聚体法(或称两步法)，以4，4’-二苯基甲烷二异氰酸酯(纯MDI)为硬段，以聚己二酸1，4-丁二醇酯二醇1000(PBA1000)、聚乙二醇1000或2000(PEG1000或PEG2000)、聚四氢呋喃二醇1000或2000(PTMG1000或PTMG2000)以及聚醚三醇(PMG)为软段，以1，4-丁二醇(BDO)为扩链剂，制备了大量具有不同软段组成及配比、不同软段平均分子量、不同硬段百分含量、不同分子结构(线性或交联SPU)及超分子结构(软段无定形或结晶SPU)的溶剂型形状记忆聚氨酯材料。
应用了诸如扫描电子显微镜(SEM)、示差量热扫描仪(DSC)、凝胶色谱仪(GPC)、广角X衍射仪(WAXD)、动态粘弹谱仪(DMA)及红外光谱仪(FT-IR)和接触角/表面张力测试仪等先进仪器设备分析测试了这些SPU材料的结构及性能，并进行了较为深入的理论分析。
进而还利用织物耐静水压试验机和织物透湿性测定装置分析测试了这些聚氨酯涂层剂涂覆在织物上后的防水透湿效果。
通过以上的研究工作，掌握了影响形状记忆聚氨酯材料临界转变温度Tc(或称临界记忆温度和临界响应温度)、防水性、透湿性及其对环境温度变化所能做出的响应精度和灵敏度等主要应用性能的各种因素和规律。
在此基础上，确定了“智能型”聚氨酯防水透湿涂层剂所必须的软段品种及配比、软段平均分子量、软段百分含量及其中的亲水性醚键的浓度等；制备出了临界转变温度稍高于人体最为舒适的环境气温15.6～21.0℃的亲水性交联结晶型织物防水透湿涂层剂，其Tc约为20～26℃。
该涂层剂具有良好的防水性、较强的透湿能力以及对环境温变较高的响应精度和响应灵敏度。
随后，对适合于这种“智能型”织物防水透湿涂层剂的涂层工艺进行了初步地研究，包括：涂层工序的安排、涂层工艺条件和涂层剂涂覆量等。
并对涂层织物诸如强力、手感及耐洗性等服用性能进行了评价。
最后，对“智能型”聚氨酯防水透湿整理剂的透湿行为进行了较为深入的理论分析。
研究结果表明：经所研制的SPU涂层剂整理后，织物的防水性达到耐静水压约8kPa；透湿量随环境温度的升高由不足500g/m2.24hr(10℃)增加到2500g/m2.24hr以上(30℃)，在不到20℃的温变间隔内(约15℃)，涂层织物的透湿率可提高5～6倍、透湿性提高1.5～2.0倍。
即涂层织物的透湿能力对环境温度的变化表现出了较高的响应精度及灵敏度；另外还特别值得一提的是，涂层织物的透湿性对环境温变的响应范围约为18.0～27.0℃，因此最大程度地满足了人体对着衣舒适性的要求。
8.期刊论文徐旭凡.李哲.Xu Xufan.Li Zhe聚氨酯PU转移涂层防水透湿合成革的研制-中国皮革2005,34(9)选用合适的溶剂和聚氨酯PU树脂,以涤纶长丝、全棉、涤棉混纺织物作基布,利用转移涂层法,制备了聚氨酯PU转移涂层防水透湿合成革.通过对样品的防水、透湿性能测试、分析,探讨了制作样品的关键工艺.为优化工艺,制备优质的聚氨酯PU转移涂层防水透湿合成革,提供一定的基础.9.期刊论文徐旭凡聚氨酯PU涂层织物防水透湿性能的研究-印染助剂2003,20(6)选用锦纶长丝作基布,经添加十八醇致孔剂,采用湿法PU涂层可获得高防水透湿及一定物理机械性能的涂层织物.探讨了聚氨酯用量、凝固浴及十八醇对PU涂层织物透湿性的影响,含氟防水剂对织物防水性的影响,并得出了合理的工艺条件:聚氨酯用量20%、凝固浴中的DMF20%,温度30℃,十八醇与含氟防水剂用量(相对聚氨酯涂覆液)分别为3%和0.4%～1.2%.10.会议论文权衡.邢建伟.樊增禄温度感应型防水透湿聚氨酯的制备及其应用2006本文以聚醚二醇及自制的聚醚三醇为聚氨酯的混合软段;4,4'-二苯基甲烷二异氰酸酯为硬段,1,4-丁二醇为扩链剂制备了一种新颖的聚氨酯防水透湿涂层材料.同时,对其透湿性、防水性、亲水性及温敏性等应用性能进行了研究.结果表明:该聚氨酯对水具有较强的亲和性,其临界相转变温度约为23℃;涂层织物的透湿量(38℃)不低于3000g/m2·24h,耐静水压接近7kPa,且织物对环境温度的响应范围为20～30 ℃.本文链接：/Conference_5302265.aspx授权使用：北京邮电大学(byab)，授权号：5dd3fa8e-905a-4205-83fa-9e6400d5fdeb下载时间：2011年1月7日。
