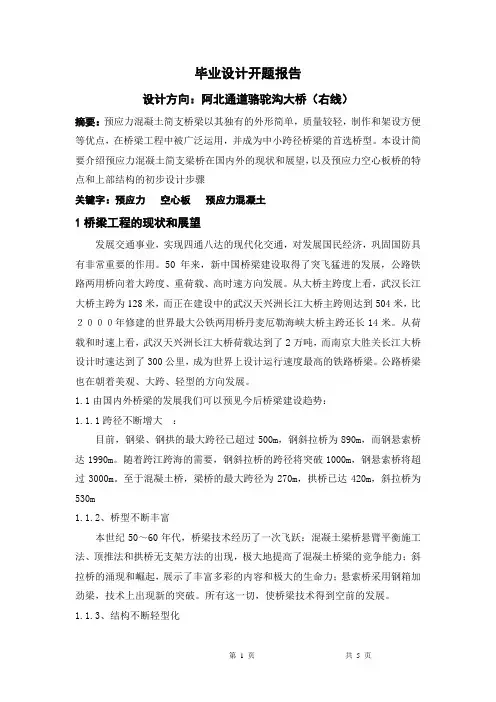

毕业设计开题报告设计方向：阿北通道骆驼沟大桥（右线）摘要：预应力混凝土简支桥梁以其独有的外形简单，质量较轻，制作和架设方便等优点，在桥梁工程中被广泛运用，并成为中小跨径桥梁的首选桥型。

本设计简要介绍预应力混凝土简支梁桥在国内外的现状和展望，以及预应力空心板桥的特点和上部结构的初步设计步骤关键字：预应力空心板预应力混凝土1桥梁工程的现状和展望发展交通事业，实现四通八达的现代化交通，对发展国民经济，巩固国防具有非常重要的作用。

50年来，新中国桥梁建设取得了突飞猛进的发展，公路铁路两用桥向着大跨度、重荷载、高时速方向发展。

从大桥主跨度上看，武汉长江大桥主跨为128米，而正在建设中的武汉天兴洲长江大桥主跨则达到504米，比２０００年修建的世界最大公铁两用桥丹麦厄勒海峡大桥主跨还长14米。

从荷载和时速上看，武汉天兴洲长江大桥荷载达到了2万吨，而南京大胜关长江大桥设计时速达到了300公里，成为世界上设计运行速度最高的铁路桥梁。

公路桥梁也在朝着美观、大跨、轻型的方向发展。

1.1由国内外桥梁的发展我们可以预见今后桥梁建设趋势：1.1.1跨径不断增大：目前，钢梁、钢拱的最大跨径已超过500m，钢斜拉桥为890m，而钢悬索桥达1990m。

随着跨江跨海的需要，钢斜拉桥的跨径将突破1000m，钢悬索桥将超过3000m。

至于混凝土桥，梁桥的最大跨径为270m，拱桥已达420m，斜拉桥为530m1.1.2、桥型不断丰富本世纪50～60年代，桥梁技术经历了一次飞跃：混凝土梁桥悬臂平衡施工法、顶推法和拱桥无支架方法的出现，极大地提高了混凝土桥梁的竞争能力；斜拉桥的涌现和崛起，展示了丰富多彩的内容和极大的生命力；悬索桥采用钢箱加劲梁，技术上出现新的突破。

所有这一切，使桥梁技术得到空前的发展。

1.1.3、结构不断轻型化悬索桥采用钢箱加劲梁，斜拉桥在密索体系的基础上采用开口截面甚至是板，使梁的高跨比大大减少，非常轻颖；拱桥采用少箱甚至拱肋或桁架体系；梁桥采用长悬臂、板件减薄等，这些都使桥梁上部结构越来越轻型化1.1.4，预应力应用更加丰富和灵活部分预应力在公路桥梁中得到较广泛的采用。

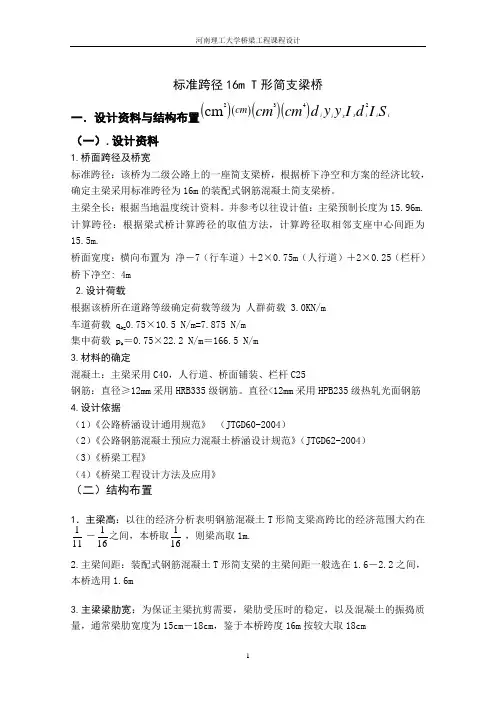

标准跨径16m T 形简支梁桥一．设计资料与结构布置()()()()2342cmx i i i i i s cm y y cm cm d d S I I（一）.设计资料1.桥面跨径及桥宽标准跨径：该桥为二级公路上的一座简支梁桥，根据桥下净空和方案的经济比较，确定主梁采用标准跨径为16m 的装配式钢筋混凝土简支梁桥。

主梁全长：根据当地温度统计资料。

并参考以往设计值：主梁预制长度为15.96m. 计算跨径：根据梁式桥计算跨径的取值方法，计算跨径取相邻支座中心间距为15.5m.桥面宽度：横向布置为 净－7（行车道）＋2×0.75m （人行道）＋2×0.25（栏杆） 桥下净空: 4m 2.设计荷载根据该桥所在道路等级确定荷载等级为 人群荷载 3.0KN/m 车道荷载 q k=0.75×10.5 N/m=7.875 N/m 集中荷载 p k ＝0.75×22.2 N/m ＝166.5 N/m 3.材料的确定混凝土：主梁采用C40，人行道、桥面铺装、栏杆C25钢筋：直径≥12mm 采用HRB335级钢筋。

直径<12mm 采用HPB235级热轧光面钢筋 4.设计依据（1）《公路桥涵设计通用规范》 （JTGD60-2004）（2）《公路钢筋混凝土预应力混凝土桥涵设计规范》（JTGD62-2004） （3）《桥梁工程》（4）《桥梁工程设计方法及应用》（二）结构布置1．主梁高：以往的经济分析表明钢筋混凝土T 形简支梁高跨比的经济范围大约在 111－161之间，本桥取 161，则梁高取1m.2.主梁间距：装配式钢筋混凝土T 形简支梁的主梁间距一般选在1.6－2.2之间，本桥选用1.6m3.主梁梁肋宽：为保证主梁抗剪需要，梁肋受压时的稳定，以及混凝土的振捣质量，通常梁肋宽度为15cm －18cm ，鉴于本桥跨度16m 按较大取18cm4.翼缘板尺寸：由于桥面宽度是给定的，主梁间距确定后，翼缘板宽即可得到2.0m 。

第Ⅰ部分上部结构I、设计资料一、设计标准及材料标准跨径：16m 计算跨径：15.56m桥面净宽： 9+2×0.5m 设计荷载：汽—20，挂—100 材料：预应力钢筋：Φ15.24（7Φ5.0）钢铰线，后张法施工。

非预应力钢筋：Ⅰ钢筋和Ⅱ级螺纹钢筋混凝土：空心板为R40号，空心板铰逢为R30号；桥面铺装为R 30号沥青砼；栏杆、人行道采用R30号砼;二、构造与尺寸50 900/2图1-1 桥梁横断面（尺寸单位：cm）三、设计依据与参考书《结构设计原理》叶见曙主编，人民交通出版社《桥梁计算示例集》（梁桥）易建国主编，人民交通出版社《桥梁工程》（1985）姚玲森主编，人民交通出版社《公路桥涵标准图》公路桥涵标准图编制组，人民交通出版社《公路桥涵设计规范（合订本）》(JTJ021-85)人民交通出版社《公路砖石及混凝土桥涵设计规范》（JTJ022-85）2II 、上部结构的设计过程一、毛截面面积计算（详见图1-2）A h =99×90－30×63－∏×31.52－（3×3＋7×7＋12×7） =4688.28cm 2 (一)毛截面重心位置全截面静距：对称部分抵消，除去下部3cm 后1/2板高静距 S=2[5×7/2（2/3×7＋14.5＋14）+3×8×（21＋14.5＋8/2）＋2×8/2（14.5＋21＋8/3）]＋99×3×（43.5＋3/2） =3667.5＋13365 =17032.5cm 3铰面积：A 铰=2×（1/2×7×5＋1/2×2×8＋3×8）=99cm 2 毛面积的重心及位置为：d h =17032.5/4688.28=3.63cm (向下)则重心距下边缘的距离为：14＋18＋14.5－3.63=42.87cm 距上边缘距离为：90－42.87=47.13cm 铰重心对除去下部3cm 后1/2板高的距离：d 铰=3667.5/99=37.05cm(二)毛截面对重心的惯距每个挖空半圆(图1-3)面积：A ′=1/2×∏×R 2=1/2×3.14×182=508.68cm2 重心：y=4R/(3×∏)=4×18/(3×3.14)=7.64cmO y O I I图1-3半圆对自身惯距：I=II-I－A′y2=3.14×184/8－508.68×7.642=41203.08－29691.45=11511.63cm4由此可得：Ih=99×903/12＋99×90×3.632－2[36×293/12＋36×29×3.632]－4×11511.63－2×508.68×[（7.64＋29/2＋3.63）2＋（7.64＋29/2―3.63）2]―2（1/12×83×3＋1/36×2×83＋1×5×73/36）－99×（37.05＋3.63）2=.21cm4二、内力计算（一）、永久荷载（恒载）作用下1.桥面系安全带、栏杆：单侧为6.25kN/m桥面铺装：2×（0.06+0.15）/2×4.5×23=21.74 kN/mg1= (6.25×2+21.74)/10=3.43 kN/m2.铰和接缝：g2=(99+1×90)×10-4×24=0.45 kN/m3.行车道板：g3=4688.28×10-4×25=11.72 kN/m恒载总重力：g=g1+g2+g3=3.43+0.45+11.72=15.6kN/m恒载内力计算见表1-1。

1.工程概况明华东港桥位于六灶镇明华东港上，全长16m，上部结构采用16m先张法预应力空心板梁。

桥面宽12.6m，设计荷载为公路Ⅱ级。

图1 桥梁横断面图（单位：cm）2.设计依据和内容2.1设计依据2.1.12.1.22.2设计验算内容2.2.1 上部结构正常使用状态正截面抗裂验算2.2.2 上部结构结构刚度验算2.2.3 上部结构承载能力极限状态正截面强度验算2.2.4 下部结构桥台桩基验算3.技术标准3.1技术标准3.1.1道路等级：3.1.2桥梁宽度：全桥总宽12.6m，包括0.3m栏杆+12.0m机动车道+0.3m栏杆。

3.1.3行车道数：3车道；3.1.6荷载标准：公路Ⅱ级，冲击系数取0.33.2设计规范3.2.1《公路工程技术标准》3.2.2《公路桥涵设计通用规范》（JTG D60-2004）3.2.3《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）3.2.4《公路桥涵施工技术规范》（JTJ 041-2000）4.设计参数4.1主要材料及其设计参数4.1.1 混凝土各项力学指标见表1表1 混凝土材料力学性质表4.1.2普通钢筋采用Ⅰ、Ⅱ级钢筋，直径：8～32mm弹性模量：Ⅰ级210000 Mp/Ⅱ级200000 Mp标准强度：Ⅰ级240 Mpa/Ⅱ级340 Mpa热膨胀系数：0.0000124.1.3预应力钢筋其主要力学性能指标列表如下表2～3。

表2预应力钢筋力学性能指标表表3预应力钢筋计算参数表4.2设计荷载取值4.2.1恒载4.2.1.1一期恒载一期恒载：主梁重量按设计尺寸计，混凝土容重取25KN/m3。

4.2.1.2二期恒载二期恒载为桥面防撞护栏、分隔带护栏等及桥面铺装。

其中：桥面铺装为9㎝钢筋混凝土+4cm沥青混凝土，混凝土容重按25KN/m3计，沥青混凝土按2325KN/m3计表2 二期恒载计算表4.2.2活载计算荷载:公路Ⅱ级，三车道加载，横向分布系数采用铰接板法计算，计算结果见下表表3 横向分布系数I计算附：抗扭惯矩T参照《桥梁工程》，略去中间肋板，把截面简化成下图计算空心板的抗扭刚度：T I ==-⨯+-⨯-⨯-⨯=+08.0)1.099.0(21.0)08.082.0(2)08.082.0()1.099.0(4224222122t b t h h b 0.04683M45. 上部结构计算概述 5.1计算方法设计计算采用采用《桥梁博士》计算。

华东交通大学理工学院Institute of Technology.East China Jiaotong University毕业设计(论文)Graduation Design (Thesis)(2005—2009 年)题目 ___________分院: 土木建筑分院 ____________专业: 05桥梁工程_______________班级: ⑵班____________________学号: 20053110010604 _________学生姓名: _________ 邓菲__________________指导教师: 方水平____________________起讫曰期: 2009228——2009.5.17华东交通大学理工学院毕业设计（论文）原创性申明本人郑重申明：所呈交的毕业设计（论文）是本人在导师指导下独立进行的研究工作所取得的研究成果。

设计（论文）中引用他人的文献、数据、图件、资料，均已在设计（论文）中特别加以标注引用，除此之外，本设计（论文）不含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。

本人完全意识到本申明的法律后果由本人承担。

毕业设计（论文）作者签名：曰期：年月曰毕业设计（论文）版权使用授权书本毕业设计（论文）作者完全了解学院有关保留、使用毕业设计（论文）的规定，同意学校保留并向国家有关部门或机构送交设计（论文）的复印件和电子版，允许设计（论文）被查阅和借阅。

本人授权华东交通大学理工学院可以将本设计（论文）的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编毕业设计（论文）。

（保密的毕业设计（论文）在解密后适用本授权书）毕业设计（论文）作者签名：签字曰期：年月曰指导教师签名:签字曰期：年月曰通过平时专业课的学习与课程设计的学习，对桥梁工程的设计有了一定的了解，同时还学习和了解公路勘测设计，路基路面工程•本设计就是把课堂所学运用到实际中，根据地质资料设计一座跨径为20米的空心板钢筋混凝土简支梁桥，通过对所给资料的分析选择出最佳方案进行设计，利用空心板的轻质，经济，实用，钢筋混凝土的抗拉强度设计出合理的钢筋数量，最后验算裂缝宽度，各项要求均符合桥梁规范，最后用老师所给软件进行出图。

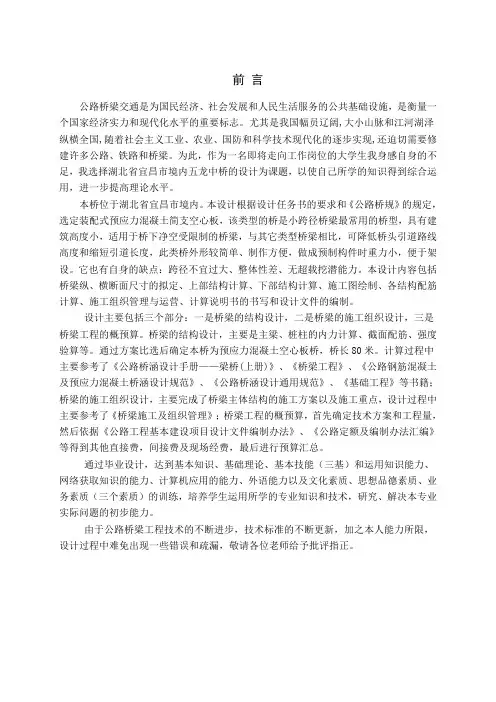

前言公路桥梁交通是为国民经济、社会发展和人民生活服务的公共基础设施，是衡量一个国家经济实力和现代化水平的重要标志。

尤其是我国幅员辽阔,大小山脉和江河湖泽纵横全国,随着社会主义工业、农业、国防和科学技术现代化的逐步实现,还迫切需要修建许多公路、铁路和桥梁。

为此，作为一名即将走向工作岗位的大学生我身感自身的不足，我选择湖北省宜昌市境内五龙中桥的设计为课题，以使自己所学的知识得到综合运用，进一步提高理论水平。

本桥位于湖北省宜昌市境内。

本设计根据设计任务书的要求和《公路桥规》的规定，选定装配式预应力混凝土简支空心板，该类型的桥是小跨径桥梁最常用的桥型，具有建筑高度小，适用于桥下净空受限制的桥梁，与其它类型桥梁相比，可降低桥头引道路线高度和缩短引道长度，此类桥外形较简单、制作方便，做成预制构件时重力小，便于架设。

它也有自身的缺点：跨径不宜过大、整体性差、无超载挖潜能力。

本设计内容包括桥梁纵、横断面尺寸的拟定、上部结构计算、下部结构计算、施工图绘制、各结构配筋计算、施工组织管理与运营、计算说明书的书写和设计文件的编制。

设计主要包括三个部分：一是桥梁的结构设计，二是桥梁的施工组织设计，三是桥梁工程的概预算。

桥梁的结构设计，主要是主梁、桩柱的内力计算、截面配筋、强度验算等。

通过方案比选后确定本桥为预应力混凝土空心板桥，桥长80米。

计算过程中主要参考了《公路桥涵设计手册——梁桥(上册)》、《桥梁工程》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵设计通用规范》、《基础工程》等书籍；桥梁的施工组织设计，主要完成了桥梁主体结构的施工方案以及施工重点，设计过程中主要参考了《桥梁施工及组织管理》；桥梁工程的概预算，首先确定技术方案和工程量，然后依据《公路工程基本建设项目设计文件编制办法》、《公路定额及编制办法汇编》等得到其他直接费，间接费及现场经费，最后进行预算汇总。

通过毕业设计，达到基本知识、基础理论、基本技能（三基）和运用知识能力、网络获取知识的能力、计算机应用的能力、外语能力以及文化素质、思想品德素质、业务素质（三个素质）的训练，培养学生运用所学的专业知识和技术，研究、解决本专业实际问题的初步能力。
