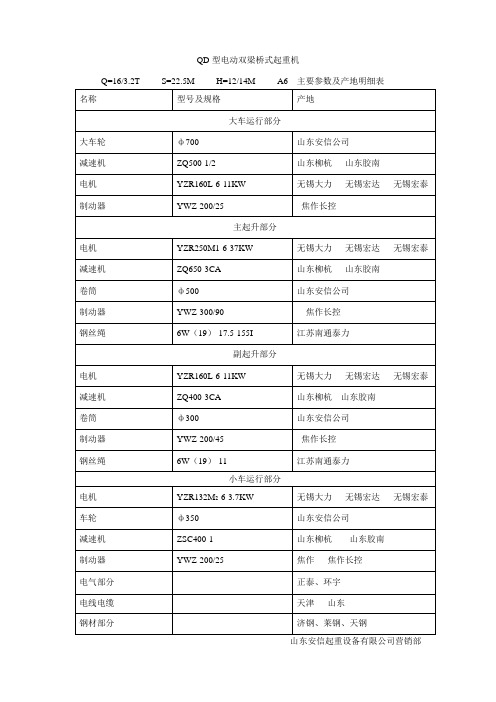

QD型电动双梁桥式起重机

Q D Y通用桥式起重机中华人民共和国合肥市春华起重机械有限公司前言本说明书适用于在室内外固定跨间作业的电动吊钩(吊运熔融金属)、大起升高度、慢速、双速、双小车、地面操纵等桥式起重机的安装、调试、交工验收及使用维护工作。

本说明书介绍了的通用桥式起重机的典型结构及使用特征。

贵单位所订我厂制造的通用桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随机附加图纸。

通用桥式起重机正常供货使用条件是-20℃~60℃�无强烈腐蚀气体的场合�若使用环境温度超出以上范围应按特殊要求进行处理。

尊敬的用户�欢迎对我厂产品的安装使用提供宝贵的意见�我厂将全心全意为客户提供服务。

QDY5~50t通用桥式起重机目录第一章起重机构造及用途[1]、概述[2]、桥架[3]、大车运行机构[4]、起升机构[5]、小车运行机构[6]、其它用途起重机第二章起重机电气说明[1]、起重机的保护[2]、起重机常用的电控设备[3]、电气原理线路及操纵[4]、电气设备安装[5]、电气设备安全接地[6]、故障处理第三章起重机安装与调试[1]、起重机的安装[2]、起重机的试验项目和程序[3]、试验报告及产品验收[4]、产品质量反馈单第四章起重机的使用与维护[1]、安全操作应注意事项[2]、各机构润滑[3]、重要部件使用与维护[4]、各机构常见故障的处理注意诸言QDY型桥式起重机注意事项�操作吊运熔化金属、液体浮渣及浇铸起重机特别事项靠性。

1 起吊前�须注意吊是否将包环吊牢。

2将金属包吊至距地面100毫米以内的高度试验制动器可3包内液体距包沿之距离不得小于100毫米。

4不得将天车停于浇铸钢渣位置。

5不准利用天车扯拉"凝固金属"。

6吊运金属包时不准从易燃易爆物品上和冰、水面上通过。

7发现有漏包现象时�应打铃告警、找安全地方放下�运行中金属包距地面距离不得大于0.5米。

8在起吊时�应注意辅助吊钩动作�不准钢丝绳与金属包相碰接触。

QD100/20t-28m吊钩桥式起重机设计计算书基本参数：根据用户的实际使用要求，确定QD100/20t-28m为双主梁箱型门式起重机。

其主要参数如下：起重量m Q=100/20t，跨度L=28m，小车轨道P43，小车质量m x=32363㎏，工作级别A5，最大起升高度:H=22m；梁高极限位置c1=2.57m小车轨距K=4.4m，轮距b=3.4m；冲击、动载系数分别取为ψ1=1.05；ψ2=1.2；ψ4=1.0；运行速度:大车为57.m/min；小车为33.89m/min；起升速度:主起升:3.53 m/min;副起升:7.10 m/min材料：Q235-B；许用应力：[σ]=175Mpa，[τ]=100Mpa；许用挠度，跨中[YL]=L/700。

一、金属结构的设计计算（一）计算载荷：①内力计算：移动载荷:组合IIa:Pa=Ψ1Px+Ψ2PG=1.05×32363×9.8+1.2×100000×1.05×9.8=1567815.27N组合IIb:Pb=Ψ4×(Px+PG)=1.15×(100000× 1.05+32363)×9.8=1548081.01N式中Px——小车自重引起的重力；PG——起升载荷引起的重力；Ψ1、Ψ2、Ψ4——分别为起升冲击系数和起升载荷动载系数及运行冲击系数Ψ1=1.05；Ψ2=1.2；Ψ4=1.15Pa>Pb,所以按载荷组合IIa计算.具体轮压分布情况及大小详见图(2)根据小车轨距和基距及其吊钩的作用点和杠杆平衡原理算出移动载荷(即轮压)F1和F2,.在垂直平面内受力如图3所示具体计算过程略.水平惯性载荷(作用与轨顶):2PH =μ(mx+mQ)gn/n=47115.25N;PH=23557.625N根据经验取主梁自重m=18000㎏则Fq=mg÷28=6300N/m水平均布载荷:FH =μFvn/n=240N/m跨中最大弯矩M V max≈Ψ4FqL2÷8+∑Pa÷4×(L-3.4)=5561911.74N.m主梁跨端剪力Fmax=(ψ1mxg+ψ2mQg)÷2×(1- c1/L)+Ψ4FqL÷2=238911N②截面选择W=M V max÷[σ]=35060705.4㎜3主梁高度选择:设腹板厚度为δ1=δ2=8㎜腹板高度h=√1.2W÷(δ1+δ2)=1621㎜或h=(1/15～1/17)L=1647～1866㎜或h=K√W÷(δ1+δ2)=2131㎜或设σ=120Mpa,[YL]=L/1000=28㎜h=σL2÷6E[YL]=2718㎜综合考虑取h=2000㎜腹板厚度的选择:δ≥1.5Fmax÷(2h[τ])=0.899㎜根据经验公式:δ≥(1/160～1/200)h=(10～12.5)㎜δ=7+3h=13综合考虑取δ=8㎜腹板间距选择:b≥L÷3=667㎜或b≥L÷60=467㎜综合考虑取b=620㎜翼缘板宽:B=b＋2δ+164=800㎜翼缘板厚：δ≥b÷60=10.33㎜,考虑到上翼缘板还有局部弯曲应力作用,实际取δ=22㎜端梁高度hd=（0.5～0.6）h=1000～1200㎜,取hd=1000㎜.端梁宽度由大车车轮组支承构造尺寸确定。

QD型双梁桥式起重机参数型号
QD型双梁桥式起重机是采用国际先进标准制造的系列产品。

整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。

广泛适用于普通重物的装卸与搬运，还可配以多种专用吊其进行特殊作业，当露天使用时带有防雨设备。

是应用最广泛，品种规格最多的起重机。

QD型双梁桥式起重机主要特点：
1、起重量在5~50t全部采用中轨或半偏轨窄箱形断面主梁，设有走台。

2、起重机均在司机室内操纵，司机室分封闭式和开放式两种，特殊要求可提供保温司机室，内装空调或冷风机。

特殊需要可供地面操纵，无线遥控操纵。

3、主起升为单制动器，吊运危险物品或高温赤热物品可选用双制动器。

4、室外作业的起重机，设备有防雨装置。

QD型双梁桥式起重机参数型号如下表，其中表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。

选用时应注明工作制度，工作环境的最高、最低气温及电源种类等技术要求。

锡泽机电还可根据用户要求的跨度设计制造，本起重机适用于固定跨间的成品物。

QD型通用桥式起重机QD5T～100/20T使用说明书目录一．用途 (1)二．技术特征和主要参数 (1)三．结构概述 (1)（一）金属结构 (4)（二）起重机运行机构 (4)（三）起升机构 (5)（四）小车运行机构 (5)（五）其它设备 (5)四．电气系统 (5)（一）电气设备 (5)（二）操纵原理 (6)五．安装、调试和试运行 (9)（一）安装和调试 (9)（二）起重机的试运行 (9)六．维护和保养 (11)（一）机械设备的维护和保养 (11)（二）金属结构的维护和保养 (15)（三）电气设备的维护和保养 (15)（四）安全操作注意事项 (16)一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/20/5T 32/5T 50/10T六种规格(二)跨度:等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。

A7（用于繁忙使用及熔融、炽热金属的吊运）。

按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。

起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。

三、结构概述整台起重机是由桥架、小车（装有起升机构和运行机构）、起重机运行机构和电气设备四大部分组成。

QD型5-100吨通用桥式起重机技术参数（山东起重机厂）一、订货注意事项1.合同中应注明起重量、跨度、起升高度、工作级别。

2.合同中应注明起重机的轨道型号。

如同一轨道上还有其他规格型号的起重机，还应注明相关数据。

3.本产品所配司机室有开式、闭式、保温及保温带空调或冷风机等四种基本形式（附表所列数据是以室内用起重机配闭式司机室计算的）；入口基本形式有左侧入、右侧入、左端入、右端入等四种（见附图），用户或设计单位可根据实际情况任选一种，订货时一起注明。

4.本样本中的数据与起重机的各主要参数密切相关。

当某些参数根据用户要求变动时，其它数据有可能相应变动，设计单位和用户务必注意。

5.根据用户要求，可采用下列新部件、新技术：a.小车异型钢导电；b.小车及起重机滑触线导电；c.起重量限制器；d.有线或无线地面操纵；e.机构调速等；6.非标产品，订货时务必详细注明技术要求；7.高原、严寒、湿热等使用环境，清特别注明。

8.样本如有变动，恕不单独通知，请经常保持联系。

二、产品简介本系列起重机符合JB1036《通用桥式起重机技术条件》，达到JB/ZQ8001《通用桥式起重机产品质量分等》中的一等品要求，81年获省优，82年获部优称号，91年全国行业评比荣获第二名。

本机适用于金工车间、装配车间、金属结构车间、维修车间和各类仓库以及其他场合，也可用于冶金、铸造车间作辅助吊运。

考虑防风、防雨要求并改进设计后，也可用于类似的露天场合。

本系列起重机均使用380V、50Hz电源，推荐使用环境温度为-20℃ - +40℃，相对湿度≤85%,海拔高度≤1000米。

详见使用说明书。

本系列起重机有5吨、10吨、16/3.2吨、20/5吨、32/5吨、50/10吨、75/20吨、100/20吨等八种标准起重量，10.5米、13.5米、16.5米、19.5米、22.5米、25.5米、28.5米、31.5米等八种标准跨度。

起重量用分数表示，如16/3.2吨，表示主钩起重量16吨，副钩起重量3.2吨；起升高度用分数表示，如16/18米，表示主钩起升高度16米，副钩起升高度18米。

QD100/30-19桥式起重机使用说明书上海雄风起重设备厂目录前言章节页数一、用途 2二、技术特征和主要参数 2三、起重机构造 2四、电气系统 4五、维护和保养 5六、保修时间及保修范围11QD100/30-19桥式起重机使用说明书前言：本起重机系根据用户要求特殊订购的桥式起重机，详见下文。

一、用途QD100/30-19桥式起重机用于吊运钢水包。

本机在QD100/30-19桥式起重机设计的基础上作了如下变动,详见下文中带____的部分.技术要求符合下列标准：GB/T 699-1988 优质碳素结构钢技术条件GB/T 14407-1993 通用桥式和门式起重机司机室技术条件JB/T 7688.1-1995 冶金起重机技术条件通用要求JB/T 7688.15-1999 冶金起重机技术条件铸造起重机使用环境:铸造起重机适用于高温（-10℃<t<+60℃）的场所.二、技术特征和主要参数本起重机的主要参数如下：(一)起重量：100/30t.(二)跨度和轨距：19.5m..(三)工作级别: A7.(四) 起升高度：19/20m.(五)各机构工作速度：主钩：1.25~6.2m/min.付钩：9.52m/min.小车：45.1m/min.大车：77.20m/min.(六)车间环境温度: -10℃<t<+60℃三、起重机构造·整台起重机是由桥架，小车（装有起升机构和运行机构)，起重机运行机构和电气设备四大部分组成。

·起升机构，小车和大车运行机构都由单独的电动机驱动，电机为H级绝缘；主起升电机及电阻器均为非标制作，电机标称功率为137KW（详见随机图纸）。

小车为四轮单电机驱动，传动形式为传动轴传动；大车为八轮二电机驱动，采用万向轴传动。

·主起升机构设双制动器、双限位供吊动钢包之用；主、付起升及小车制动器均为采用交流电动液压单推杆液压制动器，大车采用脚踏控制的液压盘式制动器，脚踏控制装置安装在司机室内。

75t×25.5m 桥式起重机计算书QD 型双梁桥式起重机有一个由箱形主梁和两根横向端梁构成的双梁桥架，在桥架上运行起重小车，可起吊和搬运各类物件，它由小车、桥梁、大车运行机构和电气设备等组成，下面对75t×25.5m桥式起重机中主要机构断面进行计算、校核。

一、 主要技术参数起重量：主钩 Q 主 = 75吨， 副钩 Q 副 =10吨 跨度：25.5m. 起升高度：16.5/18m. 工作制度：A5.工作速度：主起升 V = 6.2m/min副起升 V = 12.5m/min小车运行 V = 35.2m/min 大车运行 V = 66.7m/min 小车轨距：3600大车车轮：4只，其中一半为驱动轮。

二、 计算（一） 主起升机构 1、 起升钢丝绳的选择式中： Q —— 额定起重量 Q 钩 —— 吊机组重量 m —— 倍率钢丝绳所受最大静拉力钩组Smax =Q Q m +2γη组 —— 滑轮组效率 0.96所选钢丝绳的折断拉力满足 kg 6985485.069896=⨯=根据ΣS 丝查钢丝绳产品目录可选用钢丝绳6W(19)–27–170-1-光-右交(GB1102-74)S∑丝kg kg 5055069854>=所以满足要求，钢丝绳直径d = 27mm2、 滑轮、卷筒的计算（1） 滑轮、卷筒最小值径的确定为了确保钢丝绳具有一定使用寿命，滑轮、卷筒的直径应满足 D ≥（e – 1）d 绳 e 取 25卷筒和滑轮的直径 D = 800（2） 卷筒长度式中： Hmax —— 最大起升高度 m —— 倍率 D 0 —— 卷筒计算直径kgS 989696.0527258275000max =⨯⨯+=S S n 绳绳max≥而S S 绳丝=∑α.S S n kg ∑≥=⨯=丝max..α535460853*******27)125(=⨯-≥∴D L H mD n t L L O=+⨯++20(max.)∏光n —— 安全圈数 t —— 节距L 0 —— 空余部份及固定钢丝绳所需长度 L 光 —— 光段长度3、初选电动机式中： η0——起升机构总效率η0 =η组 ×η筒×η =0.98×0.98×0.95 = 0.91N J η = 25 ≥ K 电 . N 静 = 0.85×86 = 73.1 kW查电机产品目录,选电机 YZR315M-10，75 kW ，578/min 。

1.概述1.1产品说明QD型四梁结构新型电动双梁桥式起重机采用国外先进设计理念，以模块化设计理论为指导，以现代计算机技术为手段，引入优化设计及可靠的设计计算方法，采用最新工艺制作完成的具有高度标准化、系列化、通用化和高技术含量的新型桥式起重机。

该类型起重机整机主要由桥架部分、大车运行机构、小车总成以及电控系统组成。

该新型起重机与旧系列QD型起重机相比，自重减少约5%~20%，最大轮压可减少约10%~50%，可节约厂房建筑的投资，并被用户广泛采用。

该类型起重机主要技术参数如下：1、额定起重量分为：3.2t、5t、10t、16/3.2t、20/5t、25/5t 、32/5t、40/10t、50/10t、75/20t、100/20t；2、整机工作级别分为：A3~A7;3、起重机跨度分为：7.5m~31.5m;4、起升高度、起升速度、运行速度依据签订合同要求；5、操纵形式分为：操纵室操纵、地面操纵或地遥两用操纵，操纵室结构采用开式或闭式形式，操纵形式用户任意选用。

以上起重机技术参数也可根据用户的要求，设计制造非标准技术参数的该类型产品。

该类型起重机的工作环境条件下如下：（1）起重机的电源为三相交流，频率为50Hz或60Hz，电压为380V或440 V。

电动机和电器控制设备上允许电压波动的上下限为±10%。

（2）起重机运行的轨道安装应符合GB/T10183-2005中大车轨道构造公差的2级公差要求。

（3）起重机安装使用地点的海拔高度不超过1000m(超过1000m时应按GB 755的规定对电动机容量进行校核)。

（4）起重机在室内工作时的气候条件：a)环境温度不超过+40℃，在24h内的平均温度不超过+35℃；b)环境温度不低于－5℃；c)在+40℃的温度下相对湿度不超过50％。

（5）起重机在室外工作时的气候条件：a)环境温度不超过+40℃，在24h内的平均温度不超过35℃,环境温度不低于－10℃或－25℃,低温值需在合同中注明；b)环境温度不超过+25℃时的相对湿度允许暂时高达100％；c)工作风压不大于：内陆150Pa(相当于6级风)，沿海250Pa(相当于7级风) ；d)非工作状态的最大风压为800Pa(相当于11级风)。
