初三物理电学试题答案及解析1. 将电灯L 1和L 2并联在电路中，已知R 1∶R 2=2∶1，则通过两盏电灯的电流强度之比是________，两端电压之比________在相同的时间内电流做功之比是________。
【答案】1∶2 1∶1 1∶2【解析】在并联电路中，电压相同的情况一下，所以电压之比等于1∶1，电流之比就等于电阻倒数之比，所以通过两盏电灯的电流强度之比是1∶2。
在相等的时间内电流做功之比W 1/ W 2 = R 2/ R 1=1∶22. 通电螺线管的磁感线方向如图所示，请在图中以涂黑的方式标出小磁针的N 极和电源的“+’’、“-”极。
【答案】【解析】在磁体外部，磁感线总是从磁体的N 极发出，最后回到S 极．所以螺线管的右端为N 极，左端为S 极．根据磁极间的相互作用可以判断出小磁针的左端为N 极，右端 为S 极．根据右手定则，伸出右手，使右手大拇指指示通电螺线管的N 极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电 源的右端为正极，左端为负极，如图。
【考点】磁感线及其特点 通电螺线管的极性和电流方向的判断（安培定则）3. 甲、乙两导体的电阻之比为3：1,若甲、乙导体串联在电路中，通过两导体的电流之比是_____ ,电流对其做功之比是_____,消耗的电功率之比是_____；若甲、乙两导体并联在电路中，消耗的电功率之比是_____,相同时间内产生的热量之比是_____. 【答案】1:1 3:1 3:1 1:3 1:3【解析】串联电路电流处处相等，因此甲、乙串联在电路中，电流之比为1:1；根据欧姆定律，电流相等时，电压与电阻成正比。
甲、乙两导体的电阻之比为3：1,甲乙导体的电压之比为3:1。
电流做功之比W 甲：W 乙=U 甲It ：U 乙It= 3:1； 消耗的功率P 甲：P 乙=U 甲I ：U 乙I=3:1；若甲、乙两导体并联在电路中，电压相同。
初中物理中考物理电学实验知识点-+典型题及答案一、电压电阻中考物理电学实验1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
2．小希用如图所示电路来探究串联电路的电压特点.（1）在拆接电路时，开关必须________.（2）实验中最好选择规格________（填“相同”或“不同”）的小灯泡.（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在下表中.分析实验数据，你可得到串联电路的电压特点是________（用公式表示）（4）小希进行多次实验的主要目的是________（填序号）①寻找普遍规律②减小实验误差3．为了验证并联电路的电流特点，小张设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于_____状态．（2）小张将电流表接在L1所在支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表示数为零，如果电路只存在一处故障，则可能存在的故障是电流表_____（选填“断路”或“短路”）．（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1=0.5A，I2=_____A，I=_____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流与各支路电流的关系是_____（写出关系式即可）（4）为了验证结论的普遍性，接下来的操作是：_____4．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来到电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A ．一盏灯断路，另一盏灯完好B ．一盏灯短路，另一盏灯完好C ．一盏灯断路，另一盏灯短路D ．两盏灯同时被烧断四个猜想中，可能性最大的是________（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是？________和________（填序号）．你的理由是________．（3）故障排除后，小刚测出的数据如下表．得出结论：①串联电路中的总电压等于各部分电路两端的电压总和．②串联电路中各部分电压两端的电压相等．请你对上述结论分别进行评估：根据串联电路的电压特点结论________（①/②）是错误的．请你分析说明形成错误结论的原因？________．5．在“探究影响电流做功多少的因素”的活动中，同学们设计了图甲、乙、丙所示的三个电路．（1）经过讨论，认为不应该选择图甲所示的电路，原因是：_________________________．（2）为研究电流做功与电压的关系，应该选择图______所示的电路．（3）利用图丙所示的电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V 1 有示数，电压表V 2 无示数，则电路发生的故障是______．（4）学习了电功率的知识后，小明想测灯泡的额定功率，将标有“12 V 6W”的灯泡L 1 和标有“6V 4W”的灯泡L 2 按图丙所示电路电路连接，再接入电流表，经分析，能测出灯泡_____的额定功率．6．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
中考物理电学专题第一讲电路及电路故障分析练习1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是.11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD 、AB 3．R 1和R 2串 R 1和R 3并 4．甲是电流表，乙是电压表 5．D 6．B 7．原因一：L 1开路，L 2完好 原因二：L 2短路，L I 烧坏 8．D 9．D 10．下面是灯泡，上面是开关 a 左侧零线断路 11．（1）乙 （2） ① ②、③ ③ 4V 12．C第二讲 欧姆定律练习1．如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（ ） A ．甲的电阻大于乙的电阻B ．当甲、乙两端加上相同的电压时，通过甲的电流较大C ．当通过甲、乙的电流相等时，加在甲两端的电压较大D ．通过甲的电流跟加在它两端的电压成反比2．如图所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）A ．2:5B ．5:2C ．3:2D ．2:3 ３．如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）A ．L 1的亮度不变，电流表示数变小B ．L 1的亮度不变，电流表示数不变C ．L 1的亮度增大，电流表示数不变D ．L 1的亮度减小，电流表示数变小４．如图所示，两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 ５．小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V 。
电学考试题初三答案及解析一、选择题1. 电流的单位是安培，用符号表示为：A. mAB. AC. μAD. kA答案：B解析：电流的国际单位制单位是安培（A），毫安（mA）和微安（μA）是它的分数单位，千安（kA）是它的倍数单位。
2. 欧姆定律的公式是：A. I = V/RB. I = R/VC. R = V/ID. V = R * I答案：A, C, D解析：欧姆定律表明电流（I）与电压（V）成正比，与电阻（R）成反比。
公式可以表示为 I = V/R，R = V/I 或 V = I * R。
二、填空题1. 家庭电路中的电压是_______伏特。
答案：220解析：中国大陆家庭电路的标准电压是220伏特。
2. 串联电路中，总电阻等于各部分电阻之_______。
答案：和解析：串联电路中，电阻是相加的，即总电阻等于各部分电阻之和。
三、计算题1. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电压。
答案：10V解析：根据欧姆定律 V = I * R，将已知数值代入公式得 V =0.5A * 20Ω = 10V。
2. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。
答案：8Ω解析：并联电路中，总电阻的倒数等于各电阻倒数之和，即 1/R总= 1/R1 + 1/R2。
代入数值得 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，所以 R总= 20Ω * 10Ω / (20Ω + 10Ω) = 8Ω。
四、简答题1. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相接，电流只有一条路径；并联电路是指电路中的元件两端分别连接，电流有多条路径。
结束语：通过本次电学考试题的练习，希望同学们能够更好地理解电学中的基本概念和公式，提高解题能力。
电学是物理学中的重要分支，掌握好电学知识对于今后的学习和生活都有很大的帮助。
希望大家能够不断探索，持续进步。
专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。
【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。
2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。
【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

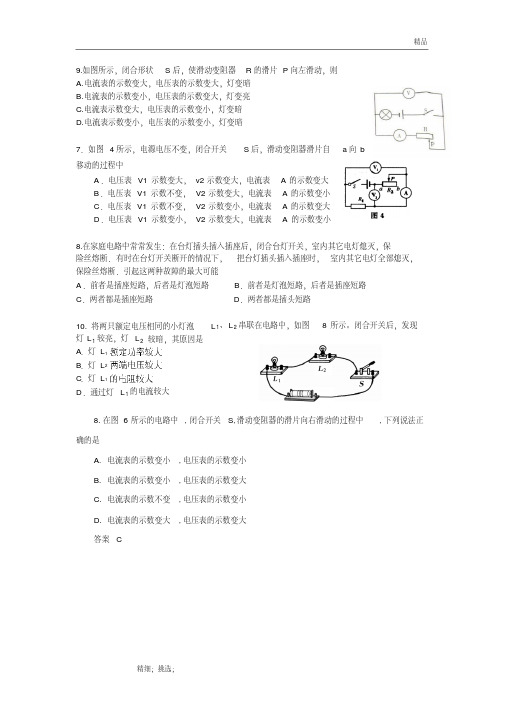

9.如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表示数变大，电压表的示数变小，灯变暗D.电流表示数变小，电压表的示数变小，灯变暗7．如图4所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大，v2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小8.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插座短路C．两者都是插座短路D．两者都是插头短路10. 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1B．灯L2C．灯L1D．通过灯L1的电流较大8.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是A. 电流表的示数变小,电压表的示数变小B. 电流表的示数变小,电压表的示数变大C. 电流表的示数不变,电压表的示数变小D. 电流表的示数变大,电压表的示数变大答案 C6．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是A ．如果发生了触电事故．要立即切断电源B ．若没有保险丝，可用细钢丝代替C ．控制家用电器的开关应该安装在零线上D ．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性10．如图所示电路，电源电压保持不变．闭合开关S ，缓慢移动滑动变阻器的滑片P ，电流表A 1的示数逐渐变小，这一过程中A ．滑片P 是向左滑动的B ．电压表V 的示数逐渐变小C ．电流表A 的示数逐渐变小D ．电流表A 与A 1的示数差逐渐变小14.下列关于家庭电路的说法中错误的是A.对人体安全的电压是不高于36VB.不能用铁丝或铜丝代替保险丝C.保险丝熔断一定是电路中某处发生了短路D.把家用电器的金属外壳接上地线，可以防止触电15.如下图所示，四个电路图中与右边实物图对应的是V/cm3m/g甲乙丙10 20 3040 50 50 40 30 20 10 图5AV P RS图6甲乙图7ABCD图320.图6是测定小灯泡电功率的电路图。
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
初中物理电学例题分类全解析（完全版）有关摩擦起电两种电荷例题【例1】悬吊在丝线上的泡沫塑料小球，用一带电体去靠近，会发现小球先被吸引，与带电体接触后又立即就被带电体推开，这是为什么？【分析】根据吸引、接触、排斥这三个过程，用带电的特点和电荷相互作用的规律即可解释。
【解答】因为带电体有吸引轻小物体的性质，所以小球先被带电体吸引。
小球与带电体接触后小球带上与原带电体相同的电荷，由于同种电荷相斥，所以小球立即被带电体排斥而分开。
【例2】有甲、乙、丙三个小球，将它们两两靠近它们都相互吸引，如图1所示，那么下面的说法中正确的是[ ]A．三个小球都带电B．只有一个小球带电C．有两个小球带同种电荷D．有两个小球带异种电荷【分析】根据电荷相互作用的规律，带电体之间要么相互吸引，要么相互排斥。
因此，如果三个小球都带电，其中必有两个小球带同种电荷而相互排斥，因此可否定A与C。
如果只有一个小球带电，那么另两个不带电的小球之间不会发生相互吸引。
【解答】D【说明】判断这类轻小物体相互作用及带电体的带电问题，关键是必须明确自然界只存在两种电荷，且非相互吸引即相互排斥，而不带电的轻小物体与带正电的物体或带负电的物体都能相互吸引。
有关摩擦起电的原因原子结构例题【例1】如图1所示，已知验电器A带的是正电，验电器B带的电性未知。
现拿一根带有绝缘柄的金属棒去接触两验电器的金属球，如验电器A，B的金属箔张角不变，验电器B带什么电？为什么？如验电器A，B的金属箔张角都减小为零，验电器B带什么电？为什么？【分析】验电器B是带电的，只能是有多余电子而带负电或缺少电子而带正电，现拿一根带有绝缘柄的金属棒去接触两验电器的金属球，验电器A、B的电荷只能通过金属棒发生转移，而且如有电荷的转移只能是电子的转移。
【解答】(1)验电器A，B的金属箔张角不变，说明两验电器没有通过金属棒发生电荷的转移，所以验电器B带的是与A相同的正电荷。
(2)验电器A，B的金属箔张角都减小为零，说明两带电体相接触后都恢复成不带电的状态，这是电中和的现象，必定有电荷的转移。
中考物理电学综合计算题汇总含答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。
（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。
如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。
（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。
上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃）（2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？ 【答案】高 3.36510⨯J 1 断开 80W 【解析】 【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cmt,可知前半段药液吸收的热量少，由ηQ W=吸可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液mt =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S接1，同时b S断开时，电路中R1、R2串联，电路中电阻最大，由P=2UR可知此时电功率较小，处于小功率保温状态；2．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
电学中考经典试题及答案一、选择题1. 以下关于电流的描述，正确的是（）A. 电流是电荷的定向移动形成的B. 电流的方向与电子的移动方向相反C. 电流的方向与电子的移动方向相同D. 电流的方向与电荷的移动方向无关答案：A2. 电阻是表示导体对电流阻碍作用大小的物理量。
下列关于电阻的说法，错误的是（）A. 电阻的大小与导体的材料有关B. 电阻的大小与导体的长度有关C. 电阻的大小与导体的横截面积无关D. 电阻的大小与导体的温度有关答案：C二、填空题1. 欧姆定律的公式是_________。
答案：V = IR2. 串联电路中，总电阻等于各电阻之和，公式为_________。
答案：R_total = R1 + R2 + ...三、计算题1. 已知一个串联电路中，电阻R1为10Ω，电阻R2为20Ω，电源电压为12V，求电路中的电流。
答案：首先计算总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。
然后根据欧姆定律I = V / R_total，计算电流I = 12V / 30Ω = 0.4A。
2. 一个并联电路中，电阻R1为20Ω，电阻R2为10Ω，电源电压为12V，求电路中通过R1的电流。
答案：首先计算并联电路的总电阻R_total，使用公式1/R_total = 1/R1 + 1/R2，得到1/R_total = 1/20Ω + 1/10Ω = 3/20Ω，所以R_total = 20/3Ω。
然后计算通过R1的电流I1 = V / R1 = 12V / 20Ω = 0.6A。
四、实验题1. 请设计一个实验来验证欧姆定律。
答案：实验步骤如下：a. 准备一个可变电阻器、一个电源、一个电流表和一个电压表。
b. 将可变电阻器、电流表和电压表串联连接。
c. 调节可变电阻器的阻值，记录不同阻值下的电流和电压。
d. 根据记录的数据，绘制I-V图，观察是否为直线，以验证欧姆定律。
五、简答题1. 为什么串联电路中电流处处相等？答案：在串联电路中，电流只有一条路径，因此电流在电路中各处的值是相同的。
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。
初三物理电学试题答案及解析1.下列物体中，用到了半导体材料的是( )A．智能机器狗B．白炽灯泡C．普通干电池D．滑动变阻器【答案】A【解析】半导体材料主要应用在：太阳电池、条形扫描器、微处理器、机器人等方面．故B、C、D错误．故选A．2.我们家庭中的电视机正常工作的电压为 V，它与家中其它用电器是连接的(选填“并联”或“串联”)．【答案】220 并联【解析】【考点】家庭电路工作电压、零线火线的辨别方法；家庭电路的连接．分析：家用电器的正常工作的电压都是220V．家庭电路的电压是220V，家用电器的额定电压是220V，各家用电器之间并联，各家用电器才能正常工作，并且互不影响．解答：解：电视机是家用电器，正常工作电压是220V．电视机和其它用电器之间是并联的，各用电器可以正常工作，并且互不影响．故答案为：220；并联．点评：掌握家庭电路中各元件的连接方法，并且掌握各元件连接方法的原因．3.如图所示电路中，电源电压为4.5V，滑动变阻器的规格为“30Ω 1A”（1）小丽想用该电路研究“电流与电阻的关系”，请帮她把电路连接完整．（2）以下是小丽的一些操作步骤：①将阻值为10Ω的定值电阻R1接入电路，，闭合开关，调节滑动变阻器，当电压表示数为2.0V时，读出电流表示数并记录；②断开开关，拆下R1，接上阻值为20Ω的定值电阻R2…，使电压表示数为2.0V，读出电流表示数并记录；③断开开关，拆下R2，接上阻值为30Ω的定值电阻R3，重复②的操作．小丽发现无论如何移动滑动变阻器的滑片都无法使定值电阻两端电压达到2.0V，经检查电路完好．为顺利完成实验，可行的措施有（写一种即可）（3）小王同学选用另一组规格相同的实验器材，进行“测定小灯泡额定功率”的实验（小灯泡额定电压为3.8V）．小王按小丽的电路，将定值电阻换成小灯泡，电压表量程改为“0-15V”，连接好电路进行实验．闭合开关后，出现以下现象：电灯的亮暗电流表示数I/A电压表示数U/V出现以上现象的原因可能是（填字母编号） A．小灯泡断路 B．小灯泡短路 C．电流表断路 D．电流表短路．【答案】（1）如图所示；（2）①将滑动变阻器滑片移到阻值最大处，③增大滑动变阻器的最大阻值或降低电源电压或增大设定的电压值；（3）D【解析】（1）电压表应与电阻并联，如上图．（2）以下是小丽的一些操作步骤：①将阻值为10Ω的定值电阻R1接入电路，为了保护电路，以防电流过大，将滑动变阻器滑片移到阻值最大处；③由串联分压U1/U2=R1/R2可知，当接上阻值为30Ω的定值电阻R3，滑动变阻器接入的阻值要求为（4.5V-2V）×30Ω/2V=37.5Ω大于滑动变阻器的最大阻值，所以，小丽发现无论如何移动滑动变阻器的滑片都无法使定值电阻两端电压达到2.0V。
初三物理电学试题答案及解析1.某兴趣小组在研究“串联电路特点”的活动中，将一个阻值约为10欧的普通小灯泡L和一个，发现LED灯亮而小灯泡L不亮。
针对这种现LED灯串联后接入电路（如图甲）。
闭合开关S1象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一。
实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量。
闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表。
经分析，结果支持猜想二。
实验次数电压（伏）电流（毫安）电阻（欧）（1）实验一中观察到的现象是。
（2）实验二中，某次测量时电压表示数如图丙所示，此时电压表读数为伏。
（3）在实验二测定LED灯电阻的过程中，滑动变阻器的滑片向端移动。
【答案】（1）灯泡L发光（2）2.3 （3）b（右）【解析】（1）如果小灯泡没有短路，当在LED灯的两端并联上导线时，灯将会发光，所以小灯泡的发光就会否定猜测一；（2）由图示可知，电压表的量程为0——3V，指针所指的位置是2.3V；（3）由于猜想二是因为LED灯电阻很大导致电路电流很小，所以应让变阻器的电阻尽量减小，故把滑片向b端移动。
【考点】串联电路自动控制)，其铭牌技术参数如2.如图所示，电热水器有加热和保温两种状态(由机内温控开关S2表中所示．(1)求电阻R1、R2的阻值分别是多少?(2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。
画出设计的电路图，算出加热时的总功率。
【答案】1）R1=880Ω R2=88Ω（2）电路图如下图所示；（3）550W【解析】（1）当保温时总功率为55W，可得R1=U2/P温=（220V）2/55W="880Ω" ；当加热时总功率为605W，所以此时电阻R2消耗的电功率为P=605W-55W=550W，所以可得R2=U2/P=（220V）2/550W="88Ω" ；（2）电路图还可以设计成两电阻串联的方式，当两个电阻都连入时保温，当连较小电阻时加热，如上图所示；当开关闭合时，为加热状态，此时只有电阻R2连入电路中，所以此时的电功率为550W。
中考物理电学计算大题1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R 1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V 时，电流表的示数为多少？（2）电压表的示数为6V 时，滑动变阻器R 1的电阻值为多少？（3）调零后，R 1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？解：由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R 2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===0.1A；（2）∵串联电路中总电压等于各分电压之和，∴此时R 1两端的电压：U 1=U﹣U 2=8V﹣6V=4V，∴R 1===20Ω；（3）调零后，R 1的电阻保持不变，此时变阻器两端的电压：U 1′=I′R 1=0.2A×20Ω=4V，∴电压表的示数：U 2′=U﹣U 1′=8V﹣4V=4V．答：（1）电压表的示数为6V 时，电流表的示数为0.1A；（2）电压表的示数为6V 时，滑动变阻器R 1的电阻值为20Ω；（3）调零后，电流表的示数达到0.2A 时电压表的示数为4V．2、如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω。
当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A；当断开开关S 2，闭合开关S 1、S 3时，电流表的示数为0.90A。
求：（1）电阻R 2的阻值。
（2）断开开关S 1和S 3，闭合开关S 2时，加在电阻R 1两端的电压。
解：（1）当S 1和S 2断开，S 3闭合时，R 2断路，I 1=0.50A 电源电压U=I 1R 1=0.50A×20Ω=10VS 2S 1S 3当S 2断开，S 1和S 3闭合时，R 1和R 2并联过R 2的电流：I 2=I -I 1=0.90A-0.50A=0.40A R 2=U/I 2=10V/0.40A=25Ω（2）当S 1、S 3断开，S 2闭合时，R 1和R 2串联，电流I =I 1=I 2=U/(R 1+R 2)=10/45（A)R 1的电压：U 1=I 1R 1=U R 1/(R 1+R 2)=10V×20Ω/(20Ω+25Ω)=4.4V3、如图所示，变阻器R 2上标有“20Ω1A”的字样。
中考物理电学基础历年真题及答案详解第一部分：选择题1. 题目：如图所示是一个电路图，其中电阻1、电阻2、电阻3和电阻4的电阻值分别是R。
在电阻5两端接有一个电压表，该电压表的电流表读数是4.0 A。
请问，电阻2两端的电压是多少？A. 2.0 VB. 4.0 VC. 6.0 VD. 8.0 V解析：根据欧姆定律可以得出，电压等于电流乘以电阻。
在电阻2上的电压为4.0 A * R = 4.0 V。
2. 题目：一根导线两端分别接有一电压表和一电流表，并将电流表的电流调到1.5 A。
如果将电流表的电流调整为3.0 A，那么电压表的读数会发生什么变化？A. 不变B. 增加一倍C. 减少一半D. 无法确定解析：根据欧姆定律，电流等于电压除以电阻。
当电流翻倍时，电压也翻倍。
因此，电压表的读数会变为原来的两倍。
3. 题目：如图所示是一个电路图，被连接到一台电池上。
在电阻1两端接有一电压表，电压表的读数为3.0 V。
如果将电池的电动势调整为6.0 V，电压表的读数会变为多少？A. 1.0 VB. 2.0 VC. 3.0 VD. 6.0 V解析：根据欧姆定律，电压等于电流乘以电阻。
在电阻1上的电压为3.0 V，电动势为6.0 V，因此电流为3.0 V / R。
当电动势调整为6.0V时，电流也会调整为2倍，即6.0 V / R * 2 = 6.0 V。
因此，电压表的读数会变为6.0 V。
第二部分：填空题1. 题目：如图所示是一个电路图，其中电阻1和电阻2的电阻值分别是4 Ω。
如果电阻1两端的电压为8 V，那么电阻2两端的电压为_____ V。
答案：16 V解析：根据欧姆定律，电流I等于电压U除以电阻R。
所以电流I1 = 8 V / 4 Ω = 2 A。
由电流在并联电路中分流的规律可得I2 = I1 = 2 A。
所以电阻2两端的电压为16 V。
2. 题目：如图所示是一个电路图，其中电阻1的电阻值为2 Ω，电流表的电流读数为0.5 A。
电学部分习题汇总一．电流、电压、电阻一、选择题1．下列说法正确的是[ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和C C．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表C．b、c是安培表，而a是伏特表D．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
