CPIII网测量评估作业指导书

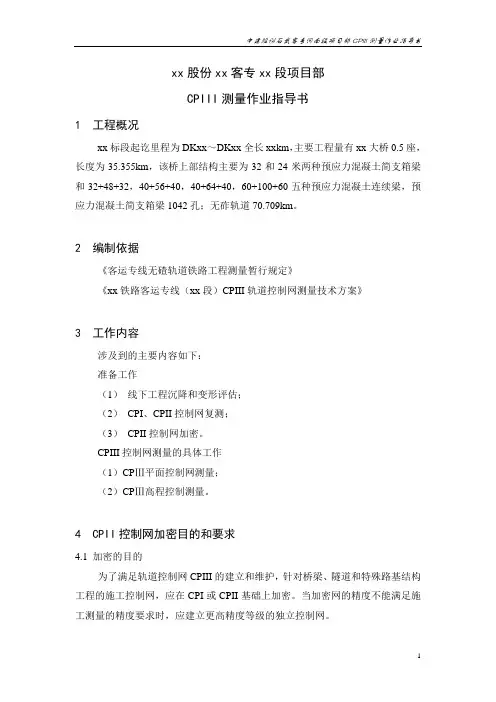

xx股份xx客专xx段项目部CPIII测量作业指导书1工程概况xx标段起讫里程为DKxx～DKxx全长xxkm，主要工程量有xx大桥0.5座，长度为35.355km，该桥上部结构主要为32和24米两种预应力混凝土简支箱梁和32+48+32，40+56+40，40+64+40，60+100+60五种预应力混凝土连续梁，预应力混凝土简支箱梁1042孔；无砟轨道70.709km。

2编制依据《客运专线无碴轨道铁路工程测量暂行规定》《xx铁路客运专线（xx段）CPIII轨道控制网测量技术方案》3工作内容涉及到的主要内容如下：准备工作（1）线下工程沉降和变形评估；（2）CPI、CPII控制网复测；（3）CPII控制网加密。

CPIII控制网测量的具体工作（1）CPⅢ平面控制网测量；（2）CPⅢ高程控制测量。

4CPII控制网加密目的和要求4.1 加密的目的为了满足轨道控制网CPIII的建立和维护，针对桥梁、隧道和特殊路基结构工程的施工控制网，应在CPI或CPII基础上加密。

当加密网的精度不能满足施工测量的精度要求时，应建立更高精度等级的独立控制网。

4.2 CPII加密的要求（1）为满足CPIII测量数据处理的各项限差要求，CPIII测量前，应对CPII 点和二等水准点进行加密，确保沿线可用的CPI或（加密）CPII点间距在600米左右，可用的（加密）线路水准基点在1000米左右。

加密测量采用的方法、使用的仪器和精度应符合相应等级的规定。

所采用仪器经过检定，并在有效检定期内。

（2）加密测量前应检查联测标石的完好性，对丢失和破损比较严重的标石应按原测标准用同精度扩展方法恢复或增补，CPII加密测量时观测两个时段，每个时段不少于60分钟，加密一个CPII点时应联测不少于两个CPI及不少于两个CPII点，且加密点位于所联测CPI/CPII点构成的网形中部。

4.3 GPS加密CPII网的技术要求（1）选点埋石CPII加密点应采用强制对中标，对桥梁部分CPII加密点需上桥，可与CPIII 点共桩，并且沿线路前进方向左右交替埋设于桥梁的固定端正上方防撞墙顶部；必须保证加密CPII点埋设稳定可靠，同时须满足必要的GPS观测条件和与CPIII 点的联测条件，沿线路前进方向左右交替埋设.（2）观测CPII加密点要求同精度网原网要求，观测、数据处理均与原测CPII相同。

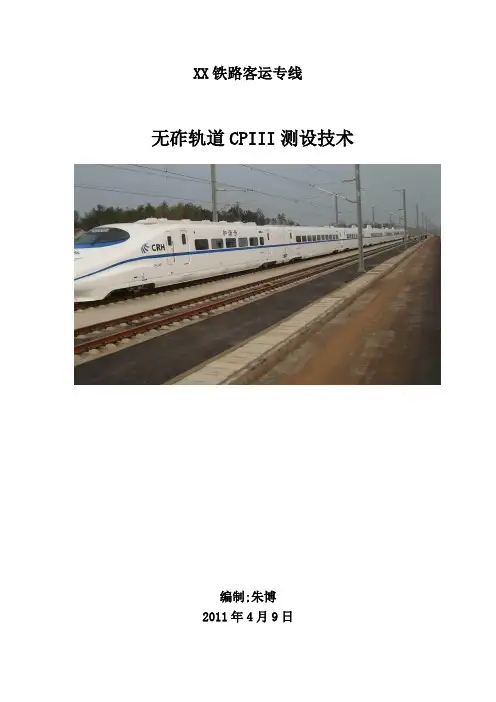

XX铁路客运专线无砟轨道CPIII测设技术编制;朱博2011年4月9日目录1. 前言 (3)2. 基本概念或术语 (3)3. 适用范围和特点 (4)4. CPⅢ控制网的主要技术指标 (5)5. CPIII测量标志与埋设 (9)6. CPIII测设前准备工作 (13)7. CPIII平面测量 (17)8 . CPIII高程测量 (18)9 CPIII控制网数据处理 (34)10. CPIII网数据评估 (59)11. CPIII网成果 (62)12. CPIII网数据超标原因分析 (63)13. 作业人员组成 (64)14. 功效分析 (65)15. 技术学习与培训 (65)16. CPIII网测量操作注意事项 (65)无砟轨道CPIII测设作业指导书1. 前言无砟轨道CPIII测设是在设计单位已完成CP0、CPI、CPII、二等水准基础控制网的测量工作后，并已经完成基本的线下工作后；为满足无砟轨道的铺设要求，进一步布设高精度、均匀布置的测量网络，即CPIII测量网络。

根据《高速铁路工程测量规范》，无砟轨道精密控制测量体系初步考虑按照三级布网控制，即：基础框架平面控制网CP0,基础平面控制网CPI、线路控制网CPⅡ、基桩控制网CPⅢ。

其中CP0、CPI、CPⅡ已由设计布网施测，施工单位完成复测。

基桩控制网（CPⅢ）是在CP0、CPⅠ、CPⅡ基础上建立沿线路两侧接触网立柱上布设的间隔50~60m的三维控制网，在线下工程施工完成后建立，为无砟轨道的底座板、轨道板、轨道铺设和运营维护提供控制基准2. 基本概念或术语1、基础框架平面控制网CP0：为满足线路平面控制测量起闭联测的要求，沿线路每50km左右建立的卫星定位测量控制网，作为全线勘测设计、施工、运营维护的坐标基准。

2、基础平面控制网CPⅠ：在基础框架平面控制网（CP0）或国家高等级平面控制网的基础上，沿线路走向布设，按GPS静态相对定位原理建立，为线路平面控制网起闭的基准。

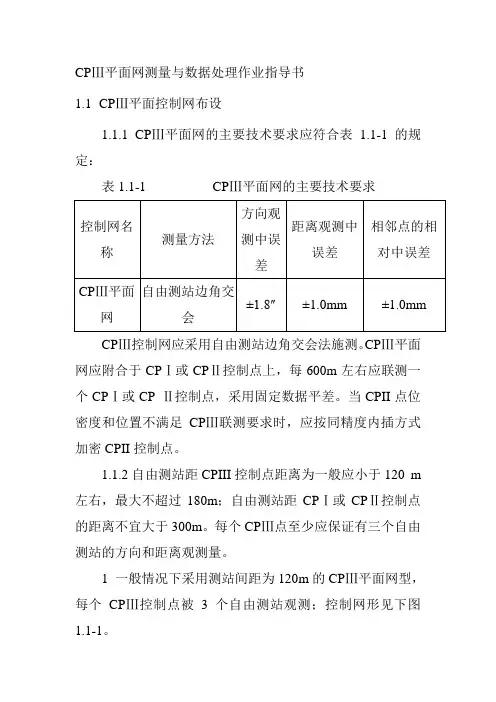

CPⅢ平面网测量与数据处理作业指导书1.1CPⅢ平面控制网布设1.1.1 CPⅢ平面网的主要技术要求应符合表1.1-1的规定：表1.1-1 CPⅢ平面网的主要技术要求CPⅢ控制网应采用自由测站边角交会法施测。

CPⅢ平面网应附合于CPⅠ或CPⅡ控制点上，每600m左右应联测一个CPⅠ或CP Ⅱ控制点，采用固定数据平差。

当CPII点位密度和位置不满足CPⅢ联测要求时，应按同精度内插方式加密CPII控制点。

1.1.2自由测站距CPIII控制点距离为一般应小于120 m 左右，最大不超过180m；自由测站距CPⅠ或CPⅡ控制点的距离不宜大于300m。

每个CPⅢ点至少应保证有三个自由测站的方向和距离观测量。

1 一般情况下采用测站间距为120m的CPⅢ平面网型，每个CPⅢ控制点被3个自由测站观测；控制网形见下图1.1-1。

测站（自由站点）CPⅢ控制点向CPⅢ点进行的测量（方向、角度和距离）图1.1-1测站间距为120m的CPⅢ平面网构网形式图1.1-1说明：中间点表示自由置镜位置，由中间点引出的色方向线为由此测站须观测的CPⅢ点。

2 因遇施工干扰或观测条件稍差时，CPⅢ平面控制网可采用图1.1-2所示的构网形式，平面观测测站间距应为60m 左右，每个CPⅢ控制点应有4个方向交会。

图1.1-2 测站间距为60m的CPⅢ平面网构网形式1.1.3 CPⅢ控制点测量方法及与上一级控制网的关系：联测高等级控制点CPI、CPII应采用以下联测网型：当采用在自由设站置镜观测CPⅠ、CP Ⅱ控制点时，应在2个或以上连续的自由测站上观测CPⅠ、CP Ⅱ控制点，如图1.1-3。

图1.1-3 自由测站置镜联测高等级点在自由站上测量CPⅢ的同时，将靠近线路的全部CPII 点进行联测，纳入网中。

应确保线路两侧200m范围内可视的CPⅡ控制点密度达到400m～800m，否则应按同精度加密CPⅡ控制点。

每个CPⅢ测量组中需使用同一批棱镜（包含联测CPII 等控制点），并做好棱镜常数等参数的设置工作。

高铁CPIII测量标准作业指导书CPIII测量工艺流程：CPIII点位埋设—外业观测—数据处理—技术报告编写一、CPIII点埋设CPIII控制点的元器件必须采用工厂精加工元器件（要求采用数控机床），用不易生锈及腐蚀的金属材料制作，具有强制对中、能在其上安置和整平棱镜、可将标志上的高程准确地传递到棱镜中心，而且能够长期保存、不变形、体积小、结构简单、安装方便、价格适中。

同一套测量标志在同一点重复安装的空间位置偏差应该小于±0.5mm，分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应大于±0.2mm；不同套测量标志在同一点重复安装的空间位置偏差也应该小于±0.5mm，分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应大于±0.2mm。

CPIII点设置高度应高于轨道面0.3m，且应设置在稳固、可靠、不易破坏和便于测量的地方，并应防冻、防沉降和抗移动，控制点标识要清晰、齐全、便于准确识别和使用。

一般在路基、桥梁、隧道中布设形式见图1-1～图1-4。

（1）一般路基地段宜布置在接触网杆基础上，采用不锈钢材料抱箍件，满足不锈钢板厚度不小于3mm，宽度不小于60mm，不锈钢管制作的棱镜插孔长度不小于50mm，采用螺栓及环氧树脂胶固定在距离轨面0.3m高度的接触网杆上，也可设置在专门的混凝土立柱上。

图1-1 CPIII路基地段埋设示意图（2）桥梁上一般布置在防撞墙上。

图1-2 CPIII控制点桥梁上埋设示意图（3）隧道里一般布置在挡砟墙上或电缆槽顶面以上30~50厘米的边墙内衬上。

图1-3 CPIII控制点隧道内埋设示意图特殊地段须采用埋设独立桩标，其埋设一般需满足基础挖深不小于1m，桩直径为0.3m，并预埋不锈钢材料制作的棱镜插孔，孔高距设计轨面不小于0.3m。

全线CPIII点按运营里程编号。

CPIII点编号共6位数，前4位采用运营里程的公里数，第5、6位为流水号，01～99号数循环。
