检测87《轻工标准与质量》2021年第2期浅谈工作用玻璃液体温度计检定过程中需要注意的事项徐霄峰（辽宁省检验检测认证中心，辽宁沈阳 110036）摘要：介绍工作用玻璃液体温度计中的普通温度计（以下简称温度计）在实际检定过程中需要注意的事项，如防磕碰、准确编号、全浸和局浸的区别、n 值的选取等问题。
加深检定人员对规程的理解，提高检定效率，确保检定过程的安全性和可靠性。
关键词：玻璃液体温度计；全浸和局浸；温度计的n 值中图分类号： TH811 文献标识码：A DOI ：10.19541/ki.issn 1004-4108.2021.02.020工作用玻璃液体温度计是利用在透明玻璃感温泡和毛细管内的感温液体随被测介质温度的变化而热胀冷缩的作用来测量温度的。
其广泛应用于石油化工、食品加工和医疗卫生等行业。
包括一般用途玻璃液体温度计、石油产品试验用玻璃液体温度计、焦化产品试验用玻璃液体温度计。
1 检定前后的注意事项（1）接收时防止磕碰。
温度计都是玻璃制造的，且水银温度计感温泡内装有水银，在接收设备时一定要平整的放在像海绵垫之类的减震效果好的垫子上面，因为有些纸质的套筒（包装壳）有一端是开口的，因此特别要注意温度计外面的套筒不要倾斜，否则会滑落下来。
（2）检定前后准确编号。
温度计上大都是没有设备编号的，尤其是遇到同量程、同分度、同厂家的温度计，正确编号显得尤为重要。
如果上线温度在50℃左右，因为温度较低，不会产生大量的水蒸气，用纸质的标签从01开始编号即可。
如果对上线温度在50℃～100℃甚至更高的温度计，水蒸气会把编号弄模糊，所以要特别注意。
对于安全泡上端有小圆孔的温度计尽量用可以穿过小孔且挂有塑料标签的特制的绳先做标记，在检定结束后也可以再拆卸下来，贴上纸质的标签；对于没有小圆孔的温度计，也应自行采取相应措施防止混淆。
但是切记无论哪种情况，都要确保编号的牢固性。
对于上面有油脂的要擦洗干净，对采用纸质标签进行编号的最好再用透明胶带固定以防止运输途中脱落。

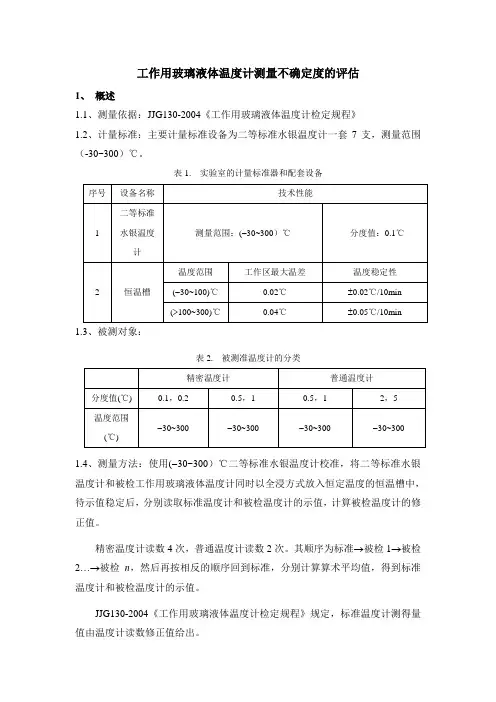

工作用玻璃液体温度计测量不确定度的评估1、概述1.1、测量依据：JJG130-2004《工作用玻璃液体温度计检定规程》1.2、计量标准：主要计量标准设备为二等标准水银温度计一套7支，测量范围（-30~300）℃。
表1. 实验室的计量标准器和配套设备1.3、被测对象：表2. 被测准温度计的分类1.4、测量方法：使用(-30~300）℃二等标准水银温度计校准，将二等标准水银温度计和被检工作用玻璃液体温度计同时以全浸方式放入恒定温度的恒温槽中，待示值稳定后，分别读取标准温度计和被检温度计的示值，计算被检温度计的修正值。
精密温度计读数4次，普通温度计读数2次。
其顺序为标准→被检1→被检2…→被检n，然后再按相反的顺序回到标准，分别计算算术平均值，得到标准温度计和被检温度计的示值。
JJG130-2004《工作用玻璃液体温度计检定规程》规定，标准温度计测得量值由温度计读数修正值给出。
标准温度计和被测温度计读数估计到分度值的1/10。
2、数学模型()s s x t t t =+∆-式中x --工作用玻璃液体温度计的修正值；s t --二等标准水银温度计的示值； s t ∆--二等标准水银温度计的修正值；t --工作用玻璃液体温度计的示值。
3、标准不确定度评定3.1 二等标准水银温度计读数分辨力（估读）引入的标准不确定度1()s u t ，用B 类标准不确定度评定。
二等标准水银温度计的读数分辨力为其分度值的1/10，即0.01℃，则不确定度区间半宽为0.01℃，按均匀分布计算：1()s u t =0.01/≈0.006℃3.2 由恒温槽温场不均匀引入的标准不确定度u (t s2)，用B 类标准不确定度评定。
恒温槽温场最大温差为0.02℃，则不确定度区间半宽为0.01℃，按均匀分布计算：u (t s2)＝0.01/≈0.006℃3.3 恒温槽温度波动引入的标准不确定度3()s u t ，用B 类标准不确定度表示。
工作用玻璃液体温度计测量结果的不确定度评定1、概述:1.1测量依据：JJG130-2011工作用玻璃液体温度计1.2被测对象：工作用玻璃液体温度计，测量范围（0～50）℃ 1.3计量标准的组成：计量标准主要由标准水银温度计和恒温水槽。
1.4测量方法：根据校准指导书选取校准温度点，将恒温槽控制在相应的温度。
标准水银温度计和被检温度计按规定浸没方式插入恒温槽中，达到稳定后开始读数。
分别计算标准水银温度计和被检温度计温度计示值偏差的算数平均值，按规程的数据处理方法计算出被检温度计的修正值。
2、建立测量模型：t t t X s -+=修式中: X ——被校准温度计的修正值，℃；s t ——标准水银温度计示值偏差平均值，℃； 修t ——标准水银温度计的示值修正值，℃。
t ——被校准温度计示值偏差平均值，℃。
3、合成方差及灵敏系数()()()t u c t u c t u c u s 2232222212++=修式中：1c 、2c 、3c ——灵敏系数，1c =1；2c =1；3c =-1；u ——被校准温度计的标准不确定度；()s t u ——标准水银温度计引入的标准不确定度分量； ()修t u ——标准水银温度计修正引入的标准不确定度分量；()t u ——被校准温度计引入的标准不确定度分量。
4、各输入量的标准不确定度分量来源被校准的温度计，测量范围为（0～50）℃。
分度值为0.5℃，在10℃、20℃、30℃、40℃、50℃温度点进行不确定度评定。
各标准不确定度分量来源：4.1 标准水银温度计读数分辨力引入的不确定度1u 4.2测量重复性引入的不确定度2u4.3被校准温度计读数分辨力引入的不确定度3u 4.4温度计刻线宽度引入的不确定度4u 4.5恒温槽温场均匀性引入的不确定度5u 4.6恒温槽温场波动性引入的不确定度6u 4.7数据修约引入的不确定度7u5、各输入量的标准不确定度分量的评定：5.1 标准水银温度计读数分辨力引入的标准不确定度分量1u标准水银温度计的分度值为0.1℃，读数时估读至分度值的1/10，则区间半宽为0.01℃，按均匀分布，则006.03/01.01≈=u ℃5.2测量重复性引入的标准不确定度分量2u在10℃上对被校准温度计进行10次重复测量，测量值（单位：℃）：实验标准偏差为s=0.070，则：200.02=u ℃在20℃上对被校准温度计进行10次重复测量，测量值（单位：℃）：实验标准偏差为s=0.070，则：200.02=u ℃在30℃上对被校准温度计进行10次重复测量，测量值（单位：℃）：实验标准偏差为s=0.070，则：210.02=u ℃在40℃上对被校准温度计进行10次重复测量，测量值（单位：℃）：实验标准偏差为s=0.070，则：220.02=u ℃在50℃上对被校准温度计进行10次重复测量，测量值（单位：℃）：实验标准偏差为s=0.070，则：220.02=u ℃5.3被校准温度计读数分辨力引入的标准不确定度分量3u被校准温度计的分辨力会对测量结果有影响。

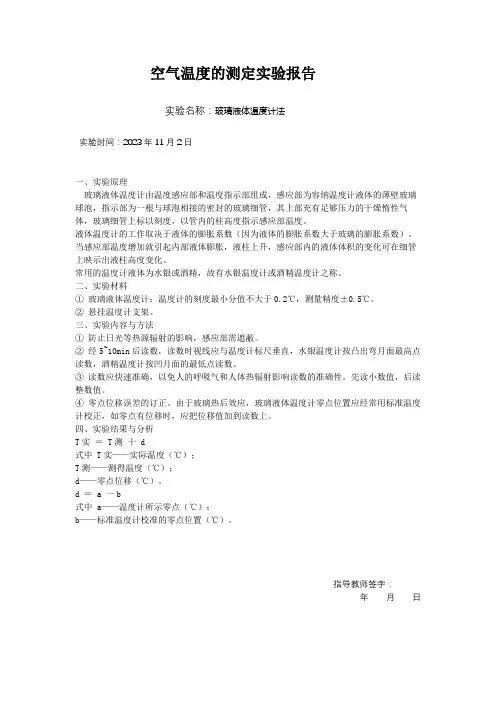

空气温度的测定实验报告
实验名称：玻璃液体温度计法
实验时间：2023年11月2日
一、实验原理
玻璃液体温度计由温度感应部和温度指示部组成，感应部为容纳温度计液体的薄壁玻璃球泡，指示部为一根与球泡相接的密封的玻璃细管，其上部充有足够压力的干燥惰性气体，玻璃细管上标以刻度，以管内的柱高度指示感应部温度。
液体温度计的工作取决于液体的膨胀系数（因为液体的膨胀系数大于玻璃的膨胀系数）。
当感应部温度增加就引起内部液体膨胀，液柱上升，感应部内的液体体积的变化可在细管上映示出液柱高度变化。
常用的温度计液体为水银或酒精，故有水银温度计或酒精温度计之称。
二、实验材料
①玻璃液体温度计：温度计的刻度最小分值不大于0.2℃，测量精度±0.5℃。
②悬挂温度计支架。
三、实验内容与方法
①防止日光等热源辐射的影响，感应部需遮蔽。
②经5~10min后读数，读数时视线应与温度计标尺垂直，水银温度计按凸出弯月面最高点读数，酒精温度计按凹月面的最低点读数。
③读数应快速准确，以免人的呼吸气和人体热辐射影响读数的准确性。
先读小数值，后读整数值。
④零点位移误差的订正。
由于玻璃热后效应，玻璃液体温度计零点位置应经常用标准温度计校正，如零点有位移时，应把位移值加到读数上。
四、实验结果与分析
T实＝ T测十 d
式中 T实——实际温度（℃）；
T测——测得温度（℃）；
d——零点位移（℃）。
d ＝ a 一b
式中 a——温度计所示零点（℃）；
b——标准温度计校准的零点位置（℃）。
指导教师签字：
年月日。
工作用玻璃液体温度计校准和测量能力评定唐军;黄鑫【摘要】通过介绍工作用玻璃液体温度计测量结果的不确定度评定方法,分析了影响工作用玻璃液体温度计的不确定因素,并计算合成不确定度和扩展不确定度为相关计量工作提供了实际参考.【期刊名称】《计测技术》【年(卷),期】2018(038)0z1【总页数】5页(P74-78)【关键词】玻璃液体温度计;合成不确定度;扩展不确定度【作者】唐军;黄鑫【作者单位】北京青云航空仪表有限公司理化计量中心,北京101300;北京青云航空仪表有限公司理化计量中心,北京101300【正文语种】中文【中图分类】TB920 引言温度计是准确测量温度的仪器。
玻璃液体温度计采用热胀冷缩效应的测温原理当温度变化时，玻璃球中的液体体积会发生膨胀或收缩，使进入毛细管中的液柱高度发生变化，从刻度上可指示出温度的变化。
玻璃液体温度计具有的优点包括：①结构简单，成本低，制造容易；②准确性好，可靠性高；③直接读数，使用方便。
因此玻璃液体温度计在温度测量领域得到广泛使用。
下面以实例介绍工作用玻璃液体温度计测量结果的不确定度评定的方法。
1 概述1.1 测量依据依据JJG130-2011《工作用玻璃液体温度计检定规程》校准工作用玻璃液体温度计。
1.2 计量标准器校准所用标准器为标准水银温度计，测量范围-30～300 ℃，恒温槽温度范围分别为30～100，100～300 ℃,工作区大最大温差分别为0.04，0.08 ℃，温度波动性分别为0.04，0.10 ℃/10 min；所用到的读数装置的放大倍数5倍以上，可调水平。
1.3 被测对象被校准工作用玻璃液体温度计温度范围为-30～300 ℃，分度值为0.1，0.2，0.5，1，2，5 ℃。
1.4 测量方法温度计的工作原理是利用透明玻璃感温泡和毛细管内的感温液体随被测介质温度变化的热胀冷缩来测量温度。
工作用玻璃液体温度计示值误差的校准方法是将标准水银温度计和工作用玻璃液体温度计同时放入恒定温度的恒温槽中，待示值稳定后，先读取标准温度计示值(或偏差)，再读取各被校温度计的偏差，计算被校温度计的示值误差。

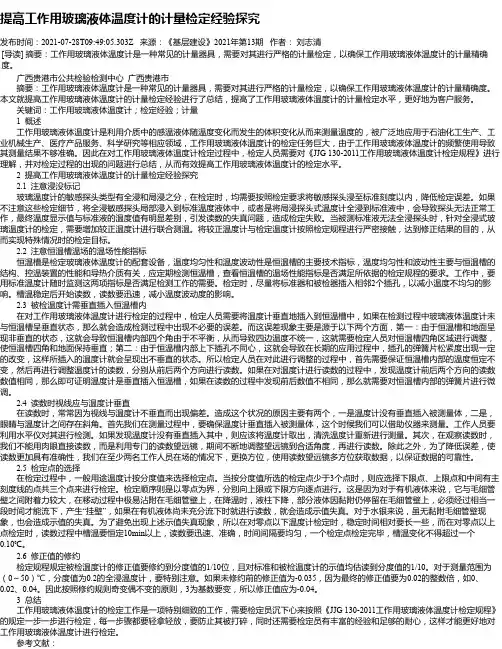

提高工作用玻璃液体温度计的计量检定经验探究发布时间：2021-07-28T09:49:05.303Z 来源：《基层建设》2021年第13期作者：刘志清[导读] 摘要：工作用玻璃液体温度计是一种常见的计量器具，需要对其进行严格的计量检定，以确保工作用玻璃液体温度计的计量精确度。
广西贵港市公共检验检测中心广西贵港市摘要：工作用玻璃液体温度计是一种常见的计量器具，需要对其进行严格的计量检定，以确保工作用玻璃液体温度计的计量精确度。
本文就提高工作用玻璃液体温度计的计量检定经验进行了总结，提高了工作用玻璃液体温度计的计量检定水平，更好地为客户服务。
关键词：工作用玻璃液体温度计；检定经验；计量 1 概述工作用玻璃液体温度计是利用介质中的感温液体随温度变化而发生的体积变化从而来测量温度的，被广泛地应用于石油化工生产、工业机械生产、医疗产品服务、科学研究等相应领域，工作用玻璃液体温度计的检定任务巨大，由于工作用玻璃液体温度计的频繁使用导致其测量结果不够准确。
因此在对工作用玻璃液体温度计检定过程中，检定人员需要对《JJG 130-2011工作用玻璃液体温度计检定规程》进行理解，并对检定过程的出现的问题进行总结，从而有效提高工作用玻璃液体温度计的检定水平。
2 提高工作用玻璃液体温度计的计量检定经验探究 2.1 注意浸没标记玻璃温度计的敏感探头类型有全浸和局浸之分，在检定时，均需要按照检定要求将敏感探头浸至标准刻度以内，降低检定误差。
如果不注意这些检定细节，将全浸敏感探头局部浸入到标准温度液体中，或者是将局浸探头式温度计全浸到标准液中，会导致探头无法正常工作，最终温度显示值与标准液的温度值有明显差别，引发读数的失真问题，造成检定失败。
当被测标准液无法全浸探头时，针对全浸式玻璃温度计的检定，需要增加较正温度计进行联合测温。
将较正温度计与检定温度计按照检定规程进行严密接触，达到修正结果的目的，从而实现特殊情况时的检定目标。
一、实验目的1. 了解温度计的制作原理和过程。
2. 培养动手操作能力和实验技能。
3. 学习温度计的读数方法和注意事项。
二、实验原理温度计是测量温度的仪器，其制作原理基于液体热胀冷缩的性质。
当温度升高时，液体体积膨胀；当温度降低时，液体体积收缩。
根据液体体积的变化，可以测量温度。
三、实验材料与工具1. 材料：玻璃管、水、酒精、红墨水、胶头滴管、酒精灯、镊子、温度计等。
2. 工具：剪刀、酒精灯、镊子、温度计等。
四、实验步骤1. 准备工作（1）取一根玻璃管，用剪刀剪成适当长度，确保玻璃管内径适中。
（2）将玻璃管一端插入胶头滴管，用胶头滴管吸取一定量的红墨水。
（3）将玻璃管另一端放入盛有酒精的容器中，用酒精灯加热玻璃管，使酒精沸腾，使红墨水受热膨胀。
2. 制作温度计（1）将玻璃管中的红墨水倒入盛有水的容器中，观察红墨水在水中上升的高度。
（2）根据红墨水上升的高度，确定温度计的刻度。
例如，当红墨水上升1cm时，表示温度为1℃。
（3）用胶头滴管将红墨水滴入玻璃管中，使红墨水充满玻璃管。
（4）用酒精灯加热玻璃管，使红墨水受热膨胀。
观察红墨水在玻璃管中的膨胀情况，调整刻度。
（5）将温度计放入冷水中，观察红墨水在玻璃管中的收缩情况，调整刻度。
3. 实验完成（1）将温度计放入温度稳定的环境中，观察温度计的读数。
（2）记录温度计的读数，分析温度计的准确性。
五、实验结果与分析1. 实验结果通过实验，成功制作了一支温度计。
在温度稳定的环境中，温度计的读数与实际温度相符。
2. 分析（1）温度计的制作原理是基于液体热胀冷缩的性质，通过观察液体体积的变化来测量温度。
（2）在制作温度计的过程中，需要注意以下几点：a. 确保玻璃管内径适中，以便红墨水在玻璃管中膨胀和收缩。
b. 调整刻度时，要确保红墨水在玻璃管中的膨胀和收缩与实际温度相符。
c. 实验过程中，要避免温度计受到剧烈震动，以免影响读数的准确性。
六、实验结论通过本次实验，成功制作了一支温度计，并了解了温度计的制作原理和过程。

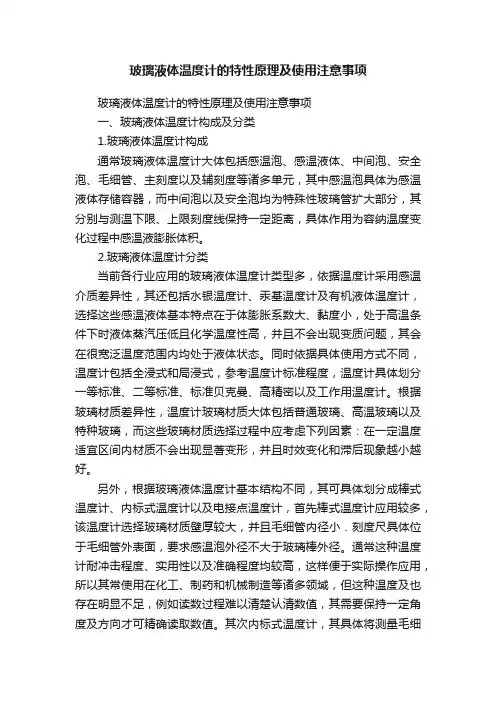

玻璃液体温度计的特性原理及使用注意事项玻璃液体温度计的特性原理及使用注意事项一、玻璃液体温度计构成及分类1.玻璃液体温度计构成通常玻璃液体温度计大体包括感温泡、感温液体、中间泡、安全泡、毛细管、主刻度以及辅刻度等诸多单元，其中感温泡具体为感温液体存储容器，而中间泡以及安全泡均为特殊性玻璃管扩大部分，其分别与测温下限、上限刻度线保持一定距离，具体作用为容纳温度变化过程中感温液膨胀体积。
2.玻璃液体温度计分类当前各行业应用的玻璃液体温度计类型多，依据温度计采用感温介质差异性，其还包括水银温度计、汞基温度计及有机液体温度计，选择这些感温液体基本特点在于体膨胀系数大、黏度小，处于高温条件下时液体蒸汽压低且化学温度性高，并且不会出现变质问题，其会在很宽泛温度范围内均处于液体状态。
同时依据具体使用方式不同，温度计包括全浸式和局浸式，参考温度计标准程度，温度计具体划分一等标准、二等标准、标准贝克曼、高精密以及工作用温度计。
根据玻璃材质差异性，温度计玻璃材质大体包括普通玻璃、高温玻璃以及特种玻璃，而这些玻璃材质选择过程中应考虑下列因素：在一定温度适宜区间内材质不会出现显著变形，并且时效变化和滞后现象越小越好。
另外，根据玻璃液体温度计基本结构不同，其可具体划分成棒式温度计、内标式温度计以及电接点温度计，首先棒式温度计应用较多，该温度计选择玻璃材质壁厚较大，并且毛细管内径小．刻度尺具体位于毛细管外表面，要求感温泡外径不大于玻璃棒外径。
通常这种温度计耐冲击程度、实用性以及准确程度均较高，这样便于实际操作应用，所以其常使用在化工、制药和机械制造等诸多领域，但这种温度及也存在明显不足，例如读数过程难以清楚认清数值，其需要保持一定角度及方向才可精确读取数值。
其次内标式温度计，其具体将测量毛细管固定在标尺板上，再将两者封装入特定玻璃保护管，这种温度计分度线脱落可能性较低，并且读数准确度高，这样方便操作人员读数，其缺点在于抗冲击性较低，基本应用在各个科研实验室。
