ldo电源原理
LDO(低压差稳压器)电源原理是一种用于将高电压转换为较低电压的线性稳压器件。
它通过引入电流源和功率晶体管来实现。
LDO有三个主要部分:参考电压源、差分放大器和功率晶体管。
参考电压源提供一个固定的、稳定的电压作为基准。
差分放大器比较输入电压与参考电压,并产生一个差分电压作为控制信号。
功率晶体管根据控制信号来调整输出电压,以维持稳定。
当输入电压高于输出电压时,差分放大器会通过控制信号将功率晶体管逐渐关闭。
这使得输出电压不断下降,直到与参考电压相等为止。
反之,如果输入电压低于输出电压,则差分放大器会逐渐打开功率晶体管,使输出电压上升。
LDO的优点是具有低静态电流和低输出噪声。
由于其基于线性稳压原理,LDO能够提供更稳定的输出电压,并且对负载变化的响应更快。
LDO的工作原理可以总结为:通过比较输入电压和参考电压的差异,控制功率晶体管的开关状态,以实现输出电压的稳定调整。
这种设计使LDO成为广泛应用于低压差电源中的一种理想选择。
介绍LDO的工作原理低压差放大器(LDO)是一种电源管理器件,广泛用于电源管理系统中。
它是一种线性稳压器,用于在输入电压只比输出电压高很少的情况下提供稳定的输出电压。
LDO通常用于低功耗应用,提供稳定的电源电压给各种电子设备,如便携式电子设备、传感器和微控制器等。
LDO工作原理LDO的工作原理基于负反馈控制。
它的基本工作原理如下:1.输入电压经过一个电感器,并通过电流限制器进入LDO芯片的输入引脚。
2.在芯片内部,输入电压经过一个差动放大器进行放大,并与参考电压进行比较。
3.放大器的输出结果通过错误放大器进行放大,并通过一个偏置电源进行加偏。
4.错误放大器的输出被输入到一个电流控制环路中,这个环路通过控制输出晶体管的基极电流来控制输出电压。
5.输出电压被分压,并进行采样,与参考电压相比较。
6.放大器的输出信号通过一个比例值进行放大,并通过一个错误放大器进行放大。
7.错误放大器的输出信号被输入到电流控制环路中,控制晶体管的基极电流,使输出电压达到设定值。
8.输出电压从输出引脚提供给负载。
LDO的关键组件包括:1.偏置电源:提供适当的电位作为偏置点,以确保输出电压的稳定性。
2.电感器:用于滤除输入电源中的高频噪声。
3.差动放大器:用于对输入电压进行放大和比较。
4.错误放大器:用于放大放大器的输出,并将其转换为适当的控制信号。
5.电流控制环路:控制输出晶体管的基极电流,以维持输出电压的稳定。
6.输出电压分压器:将输出电压降低到合适的比例进行采样和比较。
LDO的工作原理的关键是负反馈控制。
当输出电压下降时,放大器的输出增加,导致输出晶体管的基极电流增加,进而提高输出电压。
同样地,当输出电压升高时,放大器的输出减少,导致输出晶体管的基极电流减小,从而降低输出电压。
这种闭环反馈控制机制能够使得LDO输出电压保持稳定。
LDO的优点和缺点LDO具有以下优点:1.稳定性好:由于负反馈机制,输出电压能够稳定在设定值,对输入电压波动的抑制能力优秀。
什么是LDO?什么是 LDO? LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。
所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的 LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP.这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右.负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。
摘要:本文论述了低压差线性稳压器(LDO)的基本原理和主要参数,并介绍LDO的典型应用和国内发展概况。
引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电,工作过程中,电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V,放完电后的电压为2。
3V,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响,还受负载变化的影响。
为了保证供电电压稳定不变,几乎所有的电子设备都采用稳压器供电.小型精密电子设备还要求电源非常干净(无纹波、无噪声),以免影响电子设备正常工作.为了满足精密电子设备的要求,应在电源的输入端加入线性稳压器,以保证电源电压恒定和实现有源噪声滤波[1]。
一.LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1—1所示,该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端,与加在反相输入端的基准电压Uref相比较,两者的差值经放大器A放大后,控制串联调整管的压降,从而稳定输出电压。
当输出电压Uout降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高.相反,若输出电压Uout超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。
ldo工作原理
LDO(Low Drop-Out)是一种电压稳压器,工作原理如下:
1. 电压差:LDO通过一个参考电压和输入电源之间的电压差
来工作。
输入电源电压要高于参考电压。
2. 参考电压:LDO内部包含一个参考电压源,通常为基准二
极管或参考电流源。
参考电压源的输出电压在很大程度上稳定,可提供稳定的参考电压给控制电路使用。
3. 错误放大器:LDO内部还包含一个错误放大器,用于比较
参考电压和反馈电压。
反馈电压来自于输出端的电阻分压。
4. 控制电路:错误放大器将参考电压和反馈电压进行比较,并产生一个误差信号,通过控制电路调整LDO的输出。
控制电
路通常包括一个误差放大器、一个误差电流源和一个输出驱动器。
5. 调整元件:LDO的调整元件可根据误差信号进行调整,以
达到输出电压的稳定。
6. 输出电压:最终,LDO将输入电压通过调整元件和控制电
路转换为稳定的输出电压供给负载使用。
需要注意的是,LDO的输入电压和输出电流之间有一定的电
压差损耗,称为“Drop-Out Voltage”。
在LDO额定电流范围内,Drop-Out Voltage越小,LDO的性能越好。
ldo工作原理带宽LDO(低压差线性稳压器)是一种用于调节电压的电子元件,其主要特点是输入电压与输出电压之间的差值较低。
LDO工作原理主要基于比较器、放大器和调整管等元件来实现输出电压的稳定。
LDO的工作原理如下:1. 比较器:比较器的同相输入端连接取样电阻,反相输入端连接基准电压Uref。
当输出电压Uout降低时,取样电压与基准电压的差值增大,从而使比较器的输出驱动电流增加。
2. 放大器:比较器的输出驱动电流经过放大器A放大后,控制串联调整管的压降,以达到稳定输出电压的目的。
3. 调整管:调整管VT根据放大器的输出电流调整其电阻值,从而使输出电压保持稳定。
当输出电压降低时,调整管的压降增大,以减小输出电压的下降。
4. 取样电阻:取样电阻R1和R2用于收集输入电压和输出电压之间的差值,以便比较器进行比较。
LDO的带宽是指其输出电压信号的频率响应范围。
在理想情况下,LDO的带宽越宽,输出电压信号的稳定性越好。
实际应用中,带宽受到器件参数、电路设计等因素的影响。
为了提高LDO的带宽,可以采用以下方法:1. 选用高带宽的比较器和放大器:采用性能更好的比较器和放大器,可以提高LDO的带宽。
2. 减小取样电阻的阻值:减小取样电阻的阻值可以降低比较器的输入电容,从而提高带宽。
3. 优化电路布局和元件选择:合理布局电路,选用合适的元件,可以降低电路中的寄生电容和电阻,从而提高带宽。
4. 采用多级放大器设计:通过将LDO电路设计为多级放大器结构,可以进一步提高带宽。
总之,LDO的工作原理和带宽与其电路设计、元件选择和布局等因素密切相关。
为了实现较高的带宽,需要综合考虑这些因素并进行优化。
LDO原理以及参数介绍LDO(Low Drop-Out)电压调节器是一种常见的电源管理器件,用于将高电压转换为较低稳定的电压。
其工作原理基于负反馈调节电路,通过反馈控制电路的输出电压,以实现对输入电压的稳定调节。
LDO电压调节器主要由三个关键部分组成:参考电压源、错误放大器和功率驱动器。
1.参考电压源:参考电压源是一个稳定的电压源,它提供一个基准电压用于与输出电压进行比较。
常见的参考电压源使用电流源和电阻分压网络。
2.错误放大器:错误放大器是一个比较器,其将输出电压与参考电压进行比较,并产生一个错误信号。
当输出电压低于参考电压时,错误放大器输出一个高电平信号,反之输出一个低电平信号。
3.功率驱动器:功率驱动器是一个输出级别的放大器,它根据错误放大器的输出来调整输出电压。
当输出电压低于参考电压时,功率驱动器提供更多的能量来提高输出电压,当输出电压高于参考电压时,功率驱动器减少输出电流以降低输出电压。
LDO参数介绍:1.输出电压(Vo):输出电压是LDO电压调节器能提供的稳定输出电压。
2.输入电压(Vi):输入电压是供给LDO电压调节器的电压。
输入电压需要高于输出电压,以确保LDO电压调节器正常工作。
3.输出电流(Io):输出电流是LDO电压调节器能持续提供的最大电流。
超过这个电流将导致输出电压下降或者整个电路失效。
4.线性调整率:线性调整率是指当输入电压或输出电流发生变化时,LDO电压调节器的输出电压如何响应。
高线性调整率表示LDO电压调节器能更好地适应变化。
5.输出噪声:输出噪声是指LDO电压调节器输出电压中的杂散噪声。
输出噪声过大会对其他电路产生干扰。
6.负载调整率:负载调整率是指当负载电流发生变化时,LDO电压调节器输出电压的变化程度。
低负载调整率意味着LDO电压调节器能更好地适应负载变化。
7.失效电流:失效电流是指在LDO电压调节器不工作时,其自身运行需要的电流。
较低的失效电流意味着会降低整体功耗。

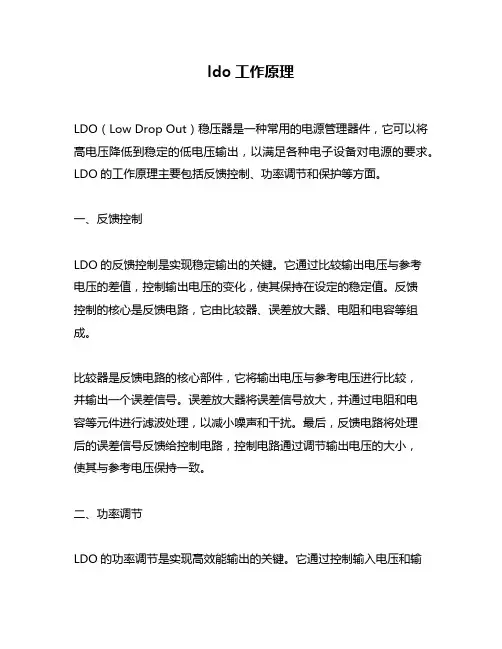

ldo工作原理LDO(Low Drop Out)稳压器是一种常用的电源管理器件,它可以将高电压降低到稳定的低电压输出,以满足各种电子设备对电源的要求。
LDO的工作原理主要包括反馈控制、功率调节和保护等方面。
一、反馈控制LDO的反馈控制是实现稳定输出的关键。
它通过比较输出电压与参考电压的差值,控制输出电压的变化,使其保持在设定的稳定值。
反馈控制的核心是反馈电路,它由比较器、误差放大器、电阻和电容等组成。
比较器是反馈电路的核心部件,它将输出电压与参考电压进行比较,并输出一个误差信号。
误差放大器将误差信号放大,并通过电阻和电容等元件进行滤波处理,以减小噪声和干扰。
最后,反馈电路将处理后的误差信号反馈给控制电路,控制电路通过调节输出电压的大小,使其与参考电压保持一致。
二、功率调节LDO的功率调节是实现高效能输出的关键。
它通过控制输入电压和输出电流的大小,实现电源的高效能转换。
功率调节的核心是功率晶体管,它由N沟道MOSFET和P沟道MOSFET组成。
当输入电压高于输出电压时,N沟道MOSFET导通,P沟道MOSFET 截止,电流从输入端流入LDO,经过N沟道MOSFET和负载,最后流回地端。
当输入电压低于输出电压时,N沟道MOSFET截止,P沟道MOSFET导通,电流从负载端流入LDO,经过P沟道MOSFET和地端,最后流回输入端。
功率晶体管的导通和截止是由控制电路控制的,控制电路通过反馈电路的误差信号,调节功率晶体管的导通时间和截止时间,以实现稳定输出和高效能转换。
三、保护LDO的保护是保障电子设备安全的关键。
它通过多种保护机制,保护LDO和负载不受过电压、过电流、过温等因素的损害。
保护机制包括过压保护、欠压保护、过流保护、短路保护、过温保护等。
过压保护是指当输入电压超过LDO的额定电压时,LDO会自动切断输出电压,以保护负载不受过电压的损害。
欠压保护是指当输入电压低于LDO的额定电压时,LDO会自动切断输出电压,以保护负载不受欠电压的损害。
LDO的基本原理与测试LDO是低压差稳压器的英文缩写,全称为Low Dropout Voltage Regulator。
它是一种电源管理器件,用于将高压输入稳定为低压输出。
LDO的基本原理和测试方法如下:一、LDO的基本原理:1.参考电压源:产生稳定的参考电压,用于和输出电压进行比较,从而控制输出电压的稳定性。
2.误差放大器:比较参考电压和输出电压,并将比较结果反馈给功率晶体管的控制端,以调整输出电压。
当输出电压下降时,误差放大器会发出信号,使功率晶体管提供更多电流来提高输出电压;当输出电压上升时,误差放大器会减小控制信号,使功率晶体管减小输出电流,以维持稳定的输出电压。
3.功率晶体管:根据误差放大器的控制信号,调节输出电流。
功率晶体管与误差放大器形成一个负反馈控制回路,通过提供或减小输出电流,使输出电压稳定在设定的值。
二、LDO的测试:LDO的测试主要包括静态参数测试和动态响应测试。
1.静态参数测试:(1)零负载测试:在无负载的情况下测量LDO的输出电压和电流。
这样可以得到静态的输出电压和输出电流参数。
(2)输出电压调整测试:在满载情况下,通过改变LDO的输入电压和输出电流,观察LDO的输出电压的变化,并记录输出电流的最大和最小值。
(3)输出噪声测试:在负载条件下,测量LDO输出电压的噪声水平。
可以使用频谱分析仪来进行测试,得到噪声功率谱密度。
2.动态响应测试:(1)输入抑制测试:在负载条件下,改变LDO的输入电压的幅度和频率,观察LDO输出电压的变化。
这样可以测试LDO对输入电源纹波的抑制能力。
(2)负载调整测试:在静态负载状态下,改变LDO的负载电流,观察LDO输出电压的变化。
这样可以测试LDO对负载变化的响应速度。
(3)短路保护测试:通过短接输出端口,观察LDO的工作状态,测试其短路保护功能是否正常。
在LDO测试中,需要使用示波器、多用表、频谱分析仪等测试设备。
测试时需要注意输入电压的稳定性、负载电流的准确设置和测试环境的干扰等因素。
介绍LDO的工作原理LDO是“线性低压差稳压器(Linear Low Drop-Out regulator)”的缩写。
它是一种常见的稳压器,用于将不稳定的输入电压转换为稳定的输出电压,以供给各种电子设备和电路使用。
LDO的工作原理如下:当输入电压超过稳压器的正常工作要求时,LDO器件的内部功率晶体管将打开,通过有源调节控制电路将调整过的电压输出到负载电路上。
而当输入电压低于稳压器的正常工作要求时,内部功率晶体管关闭,由控制电路切断输出,以保护稳压器和负载电路。
LDO主要由以下几个组成部分构成:1. 电压参考源(Voltage Reference):它是LDO的核心部件,为稳压器提供一个稳定的基准电压。
通常使用基准电流源、电阻分压器、电压比较器等组成来实现。
2. 误差放大器(Error Amplifier):它与电压参考源相连,用于通过比较输出电压与基准电压之间的差异来产生误差信号。
误差放大器将误差信号放大,并通过反馈回路调节功率晶体管的导通。
3. 反馈回路(Feedback Loop):它由稳压器的输出到误差放大器之间的电阻网络组成,用于将输出电压与参考电压比较,以产生误差信号。
4. 输出级(Output Stage):它通过功率晶体管将调节过的电压输出到负载电路上。
功率晶体管的导通和截止通过误差放大器的调节来实现。
LDO的主要工作过程如下:1.当输入电压高于稳压器所需的输出电压时,误差放大器将产生一个正的误差信号。
此时,反馈回路通过将误差信号反馈给误差放大器,调节功率晶体管的导通,使其降低输出电压,直到误差信号减少至零。
2.当输入电压低于稳压器所需的输出电压时,误差放大器将产生一个负的误差信号。
此时,反馈回路通过将误差信号反馈给误差放大器,将功率晶体管关闭,以避免输出电压过低。
LDO的优势和特点包括以下几点:1.低压差:LDO可以在输入电压较低的情况下仍能提供稳定的输出电压,因此可以满足低压差、高精度的稳压要求。
LDO的工作原理详细分析LDO(Low-Dropout)是一种线性稳压器件,其工作原理是通过控制输出端与负载之间的电压差来实现稳压,将高电压的输入电源转换为所需的稳定低电压输出。
下面将详细分析LDO的工作原理。
LDO由输入级、控制级和输出级组成,其中输入级包括输入电源、输入电感和输入电容;控制级包括误差放大器、参考电压、电流源和可调电阻;输出级包括输出晶体管、输出电感和输出电容。
(一)调整阶段1.输入级:当输入电源施加在输入电感上时,输入电感起到滤波作用,去除输入电源中的噪声和纹波。
输入电容则能够提供瞬态电流,减小对输入电源的要求。
2.控制级:误差放大器将输出电压与参考电压进行比较,并将比较结果输入给电流源,电流源通过可调电阻控制输出级的输出电压。
(二)稳定阶段1.输出级:当误差放大器将输出电压与参考电压进行比较后,电流源会调整输出级的输出电流,进而调整输出电压。
输出晶体管通过调整它的截止与饱和状态来控制输出电流,将不稳定的输入电压转换为稳定的输出电压。
2.输出电容:输出电容用于滤除加载纹波和提供输出电流,它能够稳定输出电压并降低输出纹波电压。
3.反馈回路:输出电压经过反馈回路返回到误差放大器中进行比较,这样在负载变化或输入电压变化时,误差放大器可以及时调整输出电流,使输出电压保持稳定。
LDO的电源线路具有低压降特性,当输入电源电压下降时,LDO可以通过调整输出级的输出电流来保持输出电压的稳定。
因此,LDO的输出电压只需要稍高于所需输出电压,具有低的压差(低压降)特性。
LDO主要由晶体管工作在放大状态,因此在它的基极和发射极之间存在一个较小的压差,这个压差也称为基极–发射极压降(VBE)或基极–源极压降(VBE)。
通过调整输入级的输入电流,LDO的VBE可以保持在一个较小的值,以实现低压降。
总结起来,LDO的工作原理可以归结为以下几个步骤:1.输入电源电压通过输入电感和输入电容滤波后进入LDO。
ldo工作原理通俗易懂
低压差分放大器(Low Dropout Regulator,简称LDO)是一种常见的线性稳压器件,主要用于将高电压降至较低电压,以供给电路中的其他元件使用。
LDO的工作原理相对简单,但却是实现电路稳压功能的重要组成部分。
LDO的工作原理可以简单描述为:当输入电压高于输出电压时,LDO会通过内部的电路将多余的电压转化为热量散失,以保持输出稳定在设定值。
这种工作方式可以确保输出电压始终保持在设定的值附近,不受输入电压波动的影响。
具体来说,LDO内部包含了一个差分放大器、一个误差放大器和一个功率晶体管。
差分放大器会比较输出电压与参考电压之间的差值,将这个差值传递给误差放大器。
误差放大器会根据差值调整功率晶体管的导通状态,以调整输出电压,使其与设定值保持一致。
在实际应用中,LDO的稳压精度和负载能力是两个重要的指标。
稳压精度指的是LDO输出电压与设定值之间的偏差,通常以百分比或毫伏数值表示。
负载能力则是指LDO能够提供的最大电流,通常以安培数值表示。
设计LDO时需要根据实际需求选择合适的器件参数,以确保电路正常工作。
总的来说,LDO作为一种简单而有效的稳压器件,在各种电子设备中都有广泛的应用。
通过掌握其工作原理,可以更好地理解电路中
各个元件之间的相互作用,为电路设计和调试提供有益的参考。
希望本文对LDO的工作原理有所帮助,让读者能够更深入地了解这一重要的电子元器件。
LDO工作原理详解LDO(Low Drop Out)是一种线性稳压器件,主要用于在大部分电子设备中提供稳定可靠的电源电压。
它的工作原理是通过在输入电压和输出电压之间产生一个可控的压差来实现稳压功能。
1. 差动放大器(Error Amplifier):差动放大器的作用是将输入电压与参考电压之间的差值转化为一个误差电压信号。
这个误差电压信号被送入误差放大器进行放大和处理。
如果输入电压高于参考电压,误差电压信号将变为正值;如果输入电压低于参考电压,误差电压信号则变为负值。
2. 误差放大器(Error Amplifier):误差放大器接收差动放大器输出的误差电压信号,并对其进行放大和处理,产生一个误差电流信号。
该误差电流信号由一个可调电阻接收,并通过一个电流镜电路将其放大。
最后,放大后的误差电流信号被送入输出级别移位器。
3. 输出级别移位器(Output Level Shifter):输出级别移位器的主要作用是将误差电流信号转化为一个压差信号。
这个压差信号的变化范围与误差电流信号的变化范围相同。
输出级别移位器通过改变输出节点的电流负载来实现。
4. 功率放大器(Power Amplifier):功率放大器接收输出级别移位器输出的压差信号,并将其放大为一个足够大的电流信号。
这个电流信号最终通过一个可调电阻来控制输出电压的大小。
在LDO的工作原理中,反馈回路是至关重要的。
反馈回路通过从输出端测量反馈电压并与参考电压进行比较,来控制电压调节器的输出,以实现稳压功能。
当输入电压变化时,反馈回路会自动调节功率放大器的输出来保持输出电压的稳定性。
另外,LDO还有一些辅助电路,用于保证其正常工作。
例如,过热保护电路可以检测芯片温度,当温度过高时会自动切断输出,以保护芯片免受损坏。
总结起来,LDO工作原理可以简单概括为:通过将输入电压与参考电压相比较,并产生一个误差电流信号,然后通过级联的误差放大器、输出级别移位器和功率放大器来调节输出电压,以实现稳压功能。
LDO的内部原理_工作过程及其应用LDO(Low DropOut)是一种线性稳压器件,其内部原理、工作过程以及应用如下:1.内部原理:LDO的工作原理基于负反馈机制,它通过将电源电压调整到输出端的目标电压,以保持输出电压的稳定性。
在负载电流不变的情况下,其输出电压与输入电压之间的差异很小,也即所谓的“压差”很低。
这使得LDO 能够在输入电压接近输出电压时工作,因此被称为“低压差降压器”。
LDO内部通常包含以下几个主要部件:- 参考电压发生器(Reference Voltage Generator):产生稳定的参考电压,作为输出电压的参考。
- 误差放大器(Error Amplifier):检测输出电压与参考电压之间的误差,并将其转化为控制信号。
- 电流增益放大器(Current Amplifier):将误差放大器的控制信号转化为合适的控制电流。
- 调整管(Pass Transistor):负责调整输入电压,并传递合适的电流至负载。
2.工作过程:LDO的工作过程如下:1)参考电压生成:在LDO输入电压中先经过一个稳压电路或稳压芯片,产生稳定的参考电压。
2)电压差放大:通过误差放大器检测输出电压与参考电压之间的误差,并将其放大。
3)电流放大:将误差信号通过电流增益放大器转化为合适的控制电流。
4)调整输出:通过调整管控制电压降低输出电压,根据误差放大器的输出信号控制调整管的导通程度。
5)输出稳定:当输出电压与参考电压之间的误差达到最小时,误差放大器输出信号也达到最小,调整管基本不导通,输出电压稳定在目标电压处。
3.应用:LDO的应用广泛,特别是在需要稳定的电源电压方面。
其主要应用包括以下几个方面:-电子设备中的电源稳压:如智能手机、平板电脑、电视机等。
-通信系统:如无线基站、通信设备、路由器等。
-工业自动化控制系统:如PLC、传感器、机器人等。
-电源管理芯片:作为电源管理芯片的一部分,提供稳定的电源电压给其他器件。
ldo的基本原理LDO的基本原理LDO,即低压差线性稳压器(Low Drop Out Linear Regulator)是一种常见的电压稳压器件。
它的基本原理是通过降低输入输出之间的电压差,实现电压稳定输出。
LDO的工作原理相对简单,但它在电子设备中扮演着重要的角色。
一、基本原理LDO的基本原理是通过控制管内功耗来实现电压稳定输出。
简单来说,LDO中的输出端被连接到负载电阻上,输入端连接到电源,通过内部的稳压电路,将输入电压调整为稳定的输出电压,并将稳定的电压提供给负载电阻。
二、内部稳压电路LDO内部的稳压电路通常由参考电压源、误差放大器、功率晶体管和反馈网络组成。
参考电压源提供一个稳定的参考电压,误差放大器将输出电压与参考电压进行比较,产生误差信号。
功率晶体管根据误差信号的大小调整管内的电流,从而控制输出端的电压。
反馈网络用于将输出电压与误差放大器进行连接,形成闭环控制。
三、电压差和负载能力LDO的一个重要指标是电压差,即输入电压和输出电压之间的差值。
电压差越小,LDO的效果越好,因为输出电压更稳定。
一般来说,LDO的电压差在几百毫伏至数伏之间。
另一个重要指标是负载能力,即LDO能够提供的最大负载电流。
负载能力越大,LDO可以连接的负载越重,从而适用范围更广。
四、优点和应用LDO具有以下优点:1. 稳定性高:LDO通过负反馈控制输出电压,使其稳定性高,适用于对电压要求严格的应用场景。
2. 噪声低:LDO内部的稳压电路可以降低输入输出之间的噪声传导,提供更干净的电源。
3. 快速响应:LDO的输出电压变化能够快速响应负载的需求变化,提供稳定的电压输出。
4. 低功耗:LDO内部功耗较低,能够提供高效能力。
基于以上优点,LDO广泛应用于各种电子设备中,如移动通信设备、计算机和工业控制系统等。
在这些应用中,LDO可以提供稳定的电源,确保设备正常运行。
五、注意事项在使用LDO时,需要注意以下几点:1. 输入电压不能超过LDO的额定电压,否则可能导致稳压电路无法正常工作。
ldo的原理LDO的原理。
LDO(Low Drop Out)是一种低压差线性稳压器,它的原理是通过反馈控制,使得输出电压稳定在一个固定的值,不受输入电压变化的影响。
LDO的主要作用是将输入电压稳定为一个固定的输出电压,通常用于电子设备中对电压稳定性要求较高的场合。
LDO的工作原理可以简单地分为两个部分,基准电压源和误差放大器。
基准电压源产生一个稳定的参考电压,而误差放大器则将输出电压与参考电压进行比较,并根据比较结果来调节输出电压的大小,以使得输出电压稳定在设定的数值。
在LDO中,基准电压源通常采用电压参考源和比较器组成。
电压参考源产生一个稳定的参考电压,比较器则将输出电压与参考电压进行比较,产生一个误差信号。
误差信号经过放大后,控制输出级的功率晶体管,从而调节输出电压的大小,使得输出电压稳定在设定的值。
LDO的另一个关键部分是功率级。
功率级由功率晶体管和电容器组成,功率晶体管通过调节输出电压来保持稳定。
当输出电压下降时,功率晶体管将增加输出电压,反之亦然。
电容器则用于滤除输出电压中的杂散波动,使得输出电压更加稳定。
在实际应用中,LDO的原理使得它具有以下优点,首先,LDO可以在输入电压和输出电压之间实现很小的压差,因此能够在输入电压较低的情况下工作;其次,LDO的输出电压稳定性较高,能够满足对电压稳定性要求较高的场合;最后,LDO的线性度较好,输出电压与输入电压的关系近似线性,因此在一定范围内能够保持较好的稳定性。
总之,LDO作为一种低压差线性稳压器,其原理是通过反馈控制,使得输出电压稳定在一个固定的值。
它的工作原理主要包括基准电压源和误差放大器两个部分,通过这两个部分的协同作用,实现了对输出电压的稳定控制。
在实际应用中,LDO具有较小的压差、高稳定性和较好的线性度等优点,因此在电子设备中得到了广泛的应用。
LDO工作原理
LDO(Low-dropout regulator)是一种线性稳压器件,用来将输入电
压稳定在一个较低且固定的值。
它常用于电路中需要稳定电压供应的地方,例如集成电路的供电、电池电源管理等。
1.输入电压传导:输入电压通过输入引脚进入LDO芯片。
在LDO芯片
内部,通过差分输入放大器将输入电压与参考电压进行比较。
差分输入放
大器会将这两个电压的差异放大,并将结果传送给错误放大器。
2.参考电压示波:参考电压通常由一个稳定的电阻网络产生,它是一
个内部设定的固定电压。
错误放大器会将输入电压与参考电压的差异放大,并将结果传递给一个控制放大器。
3.控制放大器调节:控制放大器中包含一个开环比较器和一个反馈电路,它负责将错误电压信号与开环参考电压进行比较。
比较结果决定了LDO的工作状态。
4.输出调整:根据比较结果,控制放大器会调整输出电压以使错误电
压趋于零。
输出电压通过一个功率放大器输出,并通过输出引脚传送到负载。
5.错误补偿:为了提高LDO的稳定性,通常会在负载电路中加入一个
错误补偿电路。
这个电路会根据负载电流的变化来调整输出电压,以保持
稳定的电压输出。
总的来说,LDO的工作原理就是通过比较输入电压和内部设定的参考
电压的差异,并通过控制放大器调整输出电压来使其稳定。
通过这种方式,LDO供应电路能够在输入电压变化较大的情况下提供稳定的电压输出。
在
实际应用中,需要根据具体的需求选择合适的LDO型号,以满足不同负载和输入电压条件下的稳定性要求。
LDO的工作原理详细分析LDO是指低压差线性稳压器(Low Drop Out Linear Regulator),它的工作原理是将输入电压通过内部的调节电路进行相应的调整,使得输出电压保持在设定的恒定值。
LDO的主要作用是稳定供电电压,提供稳定可靠的电压源。
1.调节阶段:调节阶段主要包括一个误差放大器和一个反馈网络。
误差放大器将参考电压与输出电压进行比较,得到误差信号,并将此信号通过反馈网络传递给功率晶体管。
反馈网络通常由电阻和电容构成,通过调整反馈信号的大小来控制功率晶体管的导通程度,从而调整输出电压的稳定性。
当误差信号超过设定的误差阈值时,反馈网络会调节功率晶体管的导通程度,使得输出电压继续保持在设定值。
2.放大器阶段:放大器阶段主要包括一个功率晶体管和一个输出电容。
当输入电压经过调节阶段后,会被功率晶体管进行放大,然后通过输出电容进行滤波,使得输出电压更加稳定。
功率晶体管的导通程度由反馈网络控制,通过调节反馈网络的电阻和电容值,可以改变功率晶体管的工作状态,从而调整输出电压的稳定度。
LDO相较于普通线性稳压器的特点之一是具有更低的压差(Drop Out Voltage),即输入电压与输出电压之间的差值。
LDO通常具有较低的压降,这意味着即使输入电压降低到接近输出电压的水平,LDO仍然可以使输出电压保持在恒定值。
这样可以在低电压条件下提供更稳定的电源。
LDO的工作原理中一个关键的组件是反馈网络。
反馈网络通过采集输出电压并将其与参考电压进行比较,产生误差信号,进而调节功率晶体管的导通程度,最终实现输出电压的稳定。
反馈网络的设计需要考虑电流稳定性、温度稳定性等因素,以确保输出电压能够在各种工作条件下保持恒定。
此外,LDO还需要满足一些性能指标,如负载调整率、线性调整率、噪声抑制等。
负载调整率表示当负载电流发生变化时,输出电压的变化情况。
线性调整率表示当输入电压发生变化时,输出电压的变化情况。
噪声抑制表示LDO能够有效抑制输入端的噪声传递到输出端,提供更加稳定的电源。
LDO原理介绍LDO(Low Dropout)是一种用于稳定输出电压的线性稳压器。
它主要用于在电源电压波动或负载变化时稳定输出电压。
LDO的工作原理是将输入电压通过调节管调节,并将其稳定在预设的输出电压。
LDO通常由三个关键组件构成:参考电压源、误差放大器和调节管。
首先,参考电压源提供参考电压给误差放大器。
这个参考电压一般设计为固定值,如1.2V或2.5V,用于与输入电压进行比较。
误差放大器的作用是将参考电压与实际输出电压之间的差异进行放大,并将其转换为驱动调节管的控制信号。
当误差放大器检测到输出电压低于设定值时,它会增大输出信号,从而驱动调节管提供更多的电流。
当输出电压高于设定值时,它会减小输出信号,从而驱动调节管提供更少的电流。
通过这种反馈机制,LDO能够实现稳定的输出电压。
调节管是LDO的最重要组成部分。
它是一种具有低压降的高功率晶体管,它能够提供稳定的输出电流。
调节管的主要作用是根据误差放大器的控制信号来调节电流大小,以保持输出电压稳定。
LDO的工作原理可以分为三个阶段:起始阶段、稳压阶段和负载变化阶段。
在起始阶段,输入电压被应用于LDO电路。
当电路开始工作时,调节管处于关闭状态,此时输出电压等于输入电压减去调节管的压降。
在稳压阶段,输入电压被调节管稳定在输出电压以上。
这是通过误差放大器对输出电压进行监测,并通过调节管的控制信号来调整电流大小,以保持输出电压在设定值范围内。
在负载变化阶段,当负载的电流产生变化时,LDO需要快速响应以保持输出电压的稳定。
这是通过误差放大器的控制信号来调节调节管的电流来实现的。
当负载电流增加时,误差放大器会增大调节管的控制信号,从而增加输出电流。
相反,当负载电流减少时,误差放大器会减小调节管的控制信号,从而减小输出电流。
通过这种方式,LDO能够快速响应负载变化,从而保持输出电压的稳定。
总结起来,LDO是一种通过误差放大器控制调节管电流的线性稳压器。
它通过反馈机制,实现对输出电压的稳定,无论在电源电压波动还是负载变化的情况下。
LDO工作原理LDO(Low Dropout)是一种电压稳压器,用于将输入电压稳定到较低的输出电压。
它是一种高效、低功耗的稳压器,广泛应用于电子产品中,如移动设备、电子通信和汽车电子系统等。
LDO的工作原理如下:1.基本构建LDO的基本构建包括一个功率MOSFET(金属氧化物半导体场效应管)和一个参考电压源。
MOSFET是一种能够控制电流流动的电子元件,参考电压源提供稳定的参考电压。
2.工作原理当输入电压VIN输入LDO时,其经过一个电流限制器并通过MOSFET 传导。
MOSFET的控制电压由一个差分放大器与参考电压源之间的比较来控制。
放大器会比较输出电压VOUT和参考电压VREF之间的差异,将控制信号传递给MOSFET,通过调节其导通程度来保持输出电压稳定。
3.电流限制器电流限制器用于限制输入电流的变化范围,防止过载和故障。
当输入电流增加时,电流限制器通过控制MOSFET的导通程度,使电流恒定。
这样可以保护LDO和电路中的其他元件不受损害。
4.参考电压源参考电压源是LDO的核心部分,它提供稳定的参考电压。
一般来说,参考电压源由一个带有稳压二极管和参考电阻的电路组成。
稳压二极管可以产生与温度和输入电源变化无关的稳定电压。
参考电阻用于将参考电压源的输出电压调整到所需的水平。
5.负载调整LDO需要适应负载变化,以保持输出电压稳定。
为了实现负载调整,将一个电流源,称为调整电流源,与MOSFET的栅极相连。
当负载发生变化时,调整电流源会调整MOSFET的导通程度,来保持输出电压的稳定。
6.稳定性稳定性是一个关键因素,确定LDO是否能够在各种负载和输入电压条件下保持输出电压稳定。
为了确保稳定性,设计LDO时需要考虑如下因素:零点稳定性、带宽补偿、鲁棒性和负载调整。
零点稳定性是指LDO的输出电压在开环状态下是否稳定。
带宽补偿是通过增加补偿电容来提高稳定性。
鲁棒性是保持LDO的输出电压不受负载和输入电压变化的影响。
什么是LDO?
什么是 LDO? LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。
所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的 LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP。
这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。
负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。
摘要:本文论述了低压差线性稳压器(LDO)的基本原理和主要参数,并介绍LDO的典型应用和国内发展概况。
引言
便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电,工作过程中,电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V,放完电后的电压为2.3V,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响,还受负载变化的影响。
为了保证供电电压稳定不变,几乎所有的电子设备都采用稳压器供电。
小型精密电子设备还要求电源非常干净(无纹波、无噪声),以免影响电子设备正常工作。
为了满足精密电子设备的要求,应在电源的输入端加入线性稳压器,以保证电源电压恒定和实现有源噪声滤波[1]。
一.LDO的基本原理
低压差线性稳压器(LDO)的基本电路如图1-1所示,该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端,
与加在反相输入端的基准电压Uref相
比较,两者的差值经放大器A放大后,
控制串联调整管的压降,从而稳定输出
电压。
当输出电压Uout降低时,基准电
压与取样电压的差值增加,比较放大器
输出的驱动电流增加,串联调整管压降
减小,从而使输出电压升高。
相反,若
输出电压Uout超过所需要的设定值,比
较放大器输出的前驱动电流减小,从而
图1-1 低压差线性稳压器基本电路
使输出电压降低。
供电过程中,输出电
压校正连续进行,调整时间只受比较放大器和输出晶体管回路反应速度的限制。
应当说明,实际的线性稳压器还应当具有许多其它的功能,比如负载短路保护、过压关断、过热关断、反接保护等,而且串联调整管也可以采用MOSFET。
二.低压差线性稳压器的主要参数
1.输出电压(Output Voltage)
输出电压是低压差线性稳压器最重要的参数,也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便,而且由于输出电压是经过厂家精密调整的,所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值,不可能满足所有的应用要求,但是外接元件数值的变化将影响稳定精度。
2.最大输出电流(Maximum Output Current)
用电设备的功率不同,要求稳压器输出的最大电流也不相同。
通常,输出电流越大的稳压器成本越高。
为了降低成本,在多只稳压器组成的供电系统中,应根据各部分所需的电流值选择适当的稳压器。
3.输入输出电压差(Dropout Voltage)
输入输出电压差是低压差线性稳压器最重要的参数。
在保证输出电压稳定的条件下,该电压压差越低,线性稳压器的性能就越好。
比如,5.0V的低压差线性稳压器,只要输入5.5V电压,就能使输出电压稳定在5.0V。
4.接地电流(Ground Pin Current)
接地电路IGND是指串联调整管输出电流为零时,输入电源提供的稳压器工作电流。
该电流有时也称为静态电流,但是采用PNP晶体管作串联调整管元件时,这种习惯叫法是不正确的。
通常较理想的低压差稳压器的接地电流很小。
5.负载调整率(Load Regulation)
负载调整率可以通过图2-1和式2-1来定义,LDO的负载调整率越小,说明LDO抑制负载干扰的能力越强。
图2-1 Output Voltage&Output Current
(2-1)
式中
△Vload—负载调整率
Imax—LDO最大输出电流
Vt—输出电流为Imax时,LDO的输出电压
Vo—输出电流为0.1mA时,LDO的输出电压
△V—负载电流分别为0.1mA和Imax时的输出电压之差
6.线性调整率(Line Regulation)
线性调整率可以通过图2-2和式2-2来定义,LDO的线性调整率越小,输入电压变化对输出电压影响越小,LDO的性能越好。
图2-2 Output Voltage&Input Voltage
(2-2)
式中
△Vline—LDO线性调整率
Vo—LDO名义输出电压
Vmax—LDO最大输入电压
△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差
7.电源抑制比(PSSR)
LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
三.LDO的典型应用
低压差线性稳压器的典型应用如图3-1所示。
图3-1(a)所示电路是一种最常见的AC/DC电源,交流电源电压经变压器后,变换成所需要的电压,该电压经整流后变为直流电压。
在该电路中,低压差线性稳压器的作用是:在交流电源电压或负载变化时稳定输出电压,抑制纹波电压,消除电源产生的交流噪声。
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压,通常都应当在电池组输出端接入低压差线性稳压器,如图3-1(b)所示。
低压差线性稳压器的功率较低,因此可以延长蓄电池的使用寿命。
同时,由于低压差线性稳压器的输出电压与输入电压接近,因此在蓄电池接近放电完毕时,仍可保证输出电压稳定。
众所周知,开关性稳压电源的效率很高,但输出纹波电压较高,噪声较大,电压调整率等性能也较差,特别是对模拟电路供电时,将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器,如图2-3(c)所示,就可以实现有源滤波,而且也可大大提高输出电压的稳压精度,同时电源系统的效率也不会明显降低。
在某些应用中,比如无线电通信设备通常只有一足电池供电,但各部分电路常常采用互相隔离的不同电压,因此必须由多只稳压器供电。
为了节省共电池的电量,通常设备不工作时,都希望低压差线性稳压器工作于睡眠状态。
为此,要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图3-1(d)所示。
图3-1 低压差线性稳压器(LDO)典型应用。
