HRS锅炉给水调节阀检修作业指导书

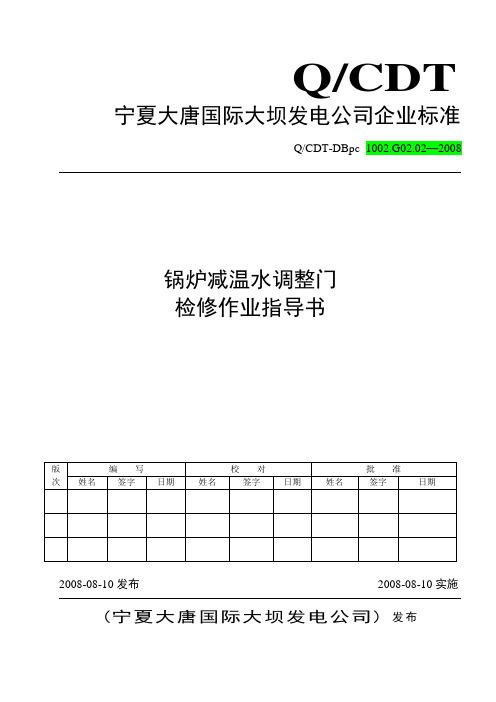

宁夏大唐国际大坝发电公司企业标准Q/CDTQ/CDT-DBpc 1002.G02.02—20082008-08-10发布 2008-08-10实施(宁夏大唐国际大坝发电公司) 发布锅炉减温水调整门 检修作业指导书版次 编 写校 对 批 准 姓名 签字 日期 姓名 签字 日期 姓名 签字 日期目次5.3 办理相关工作票 (1)□6.6.8.压紧填料压盖螺栓使卡兰压入填料箱1/3左右，卡兰螺丝应均匀受力。

(3)8.工作终结 (3)10.各部质量控制点检查、检修记录： (5)11.质量验收签证记录 (6)5.2专用工具表3 检修专用工具序号名称规格单位数量备注1 钢丝绳根 22 改锥一字型把 13 梅花扳手Ф14-32 套 14 内六方英制套 15 铜棒350 mm根 16 手锤3磅把 17 活扳手250 mm、350 mm把各18 大锤6磅个 19 扁产个 110 敲击板手41、36 个各15.3 办理相关工作票□检查验证工作票、危险点分析票及动火工作票。

6检修工序及质量标准6.1．检修开始□检修前的工作□对施工人员进行技术交底，并明确分工.□确认系统余水放尽后，方可开工。

6.2.阀门解体□6.2.1联系热控人员拆控制装置把阀门摇至关闭状态。

拆控制装置前，把阀门处于关闭状态□6.2.2拆下夹板,记录上下阀杆间隙尺寸.□6.2.3松开卡兰螺丝，取下卡兰压盖。

□6.2.4拆开上阀盖紧固螺丝，使上阀盖脱离阀杆，取下上阀体。

1、抬上阀体时，要同时用力避免砸伤。

2、同时需缓慢小心注意余水喷出伤人。

□6.2.5取下门芯,妥善保管.□6.2.6用紫铜棒震动并取下节流套,检查平衡孔有无堵塞.□6.2.7铲除垫料.□6.2.8用胶盖盖上门口,防止杂物掉入.取门芯时需小心，不要损伤密封面使用铜棒时注意脱手伤人。

6.3.阀体及填料室检查（W1）□6.3.1检查阀体，阀体内应无裂纹，与节流套接触处无压痕。

□6.3.2节流套椭圆度不超过0.05mm。

1 环保影响工作人员需要注意环境污染问题，所有因检修而产生的废弃物应按类别分别处理。

检修期间注意油品的排放，检修过后要恢复现场及设备本体的洁净。

2 职业安全健康影响2.1 工作人员应根据工作内容，按要求劳保着装。

2.2 高空作业需有合适的工作台及安全带，防止人员坠落。

2.3 高空作业地面范围需封闭，避免非工作人员进入时被落物砸中。

2.4 库区内动火作业必须向HSE部门申请动火作业票。

3 适用范围本指引适用于通用阀门以及安全阀的检修内容、检修质量标准、实验与验收。

4 检修前的准备4.1 备齐有关技术资料。

4.2 备齐机具、量具和拆料。

4.3 阀内介质清理干净，并符合安全规定。

5 检修及质量标准5.1 阀门应挂牌，标明检修编号、工作压力、工作温度和介质。

5.2 如有方向和位置要求的拆卸的阀件应核对或打上标记。

5.3 全部阀件进行清洗和除垢。

5.4 非金属材料的密封面损坏后，应予以更换，法兰面上不得有损伤痕迹5.5 阀杆表面应无凹痕、刮痕和轴向沟纹。

表面粗糙度符合要求。

5.6 填料对口要切成30度斜角，相邻两圈填料的对口错开120度，并逐道压紧。

5.7 填料压好后，填料压盖压入填料箱不小于2mm，外漏部分不小于填料压盖可压入高度的2/3。

5.8 指示机构和限位机构应准确定位。

5.9 驱动机构的安装应灵活好用，并符合有关技术要求。

5.10阀门每经过一次修理，应在阀体上做出明显标记。

6 试验与验收6.1 阀门在安装前应按相应规范确定的检查数量进行壳体压力试验和密封试验。

6.2 试验介质可选择空气、惰性气体、煤油、水或粘度不高于水的非腐蚀性液体。

6.3 用水做试验介质时，允许添加防锈剂。

阀门实验前，应除去密封面上的油漆和污物，严禁在密封面上涂抹防渗漏的油脂。

6.4 装有旁通阀的阀门，旁通阀也应进行壳体压力试验和密封试验。

6.5 试验介质为液体时，应排尽阀内的空气，阀门实验完毕，应及时排除阀门内的积液。

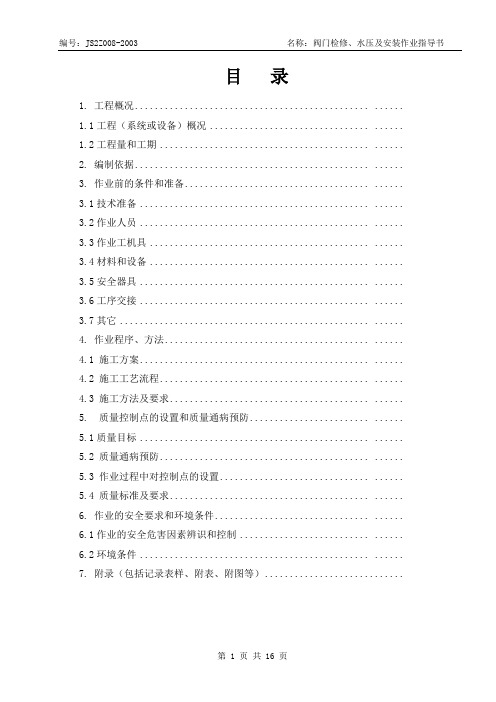

目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................阀门检修、水压及安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程规模、建设单位、施工单位；介绍阀门种类、型号、参数等1．2工程量和工期1．2．1工程量.描述本项施工中都包含哪些设备和系统，并依据厂家图纸及设备清单，列出施工范围内主要阀门的名称、规格、外形尺寸、重量，阀门总数等。

阀门检修标准化作业指导书一、背景介绍阀门是工业生产中常见的一种设备，用于控制流体的流量、压力和方向。

为了确保阀门的正常运行和延长其使用寿命，阀门检修是必不可少的工作。

为了提高阀门检修的效率和质量，制定阀门检修标准化作业指导书是非常必要的。

二、目的和范围本作业指导书的目的是为了规范阀门检修的操作流程，确保检修工作的准确性和安全性。

本指导书适用于各类阀门的检修工作，包括但不限于手动阀门、电动阀门、气动阀门等。

三、术语和定义1. 阀门：用于控制流体的流量、压力和方向的设备。

2. 检修：对阀门进行维护、修理和更换零部件的工作。

3. 操作人员：执行阀门检修工作的人员。

4. 检修工具：用于进行阀门检修的工具和设备。

四、检修前的准备工作1. 确定检修的阀门类型和数量。

2. 准备所需的检修工具和设备。

3. 检查工作区域的安全性，确保无危险物品和障碍物。

4. 确定检修计划和工作流程。

五、阀门检修的操作流程1. 关闭阀门：先关闭阀门，切断流体的通道。

2. 卸下阀盖：使用适当的工具，将阀盖卸下。

3. 检查阀门内部：检查阀门内部的密封件、活塞等零部件的状况，如有损坏或磨损，及时更换。

4. 清洗阀门内部：使用清洁剂和刷子清洗阀门内部的污垢和沉积物。

5. 检查阀门座圈：检查阀门座圈的状况，如有损坏或老化，需要更换。

6. 涂抹润滑剂：在阀门座圈和活塞上涂抹适量的润滑剂，确保阀门的灵活性。

7. 安装阀盖：将阀盖安装回原位，并用扳手或扳手拧紧。

8. 开启阀门：将阀门慢慢开启，检查阀门的操作是否正常。

9. 检查阀门周围的密封性：检查阀门周围的密封性，如有漏水或渗漏现象，需要进行修理或更换密封件。

10. 记录检修情况：将检修的阀门信息、检修日期和检修人员记录下来，作为后续工作的参考。

六、操作安全注意事项1. 操作人员应穿戴好个人防护装备，如安全帽、安全鞋、防护眼镜等。

2. 在操作过程中，严禁将手指或其他物体伸入阀门内部，以免造成伤害。

锅炉检修作业指导书一、前言锅炉在生产中扮演着非常重要的角色，保障了工厂的正常运转。

而锅炉的检修对于预防故障发生，保障生产的顺利进行，具有至关重要的作用。

但是，由于锅炉的复杂性和特殊性，其检修作业需要具有一定的技术知识和经验，否则会给工人的生命安全和设备运行造成不可逆转的损失。

本指导书旨在提供对锅炉检修作业的指导，帮助工人进行正确的锅炉检修作业。

二、锅炉检修前的准备工作1. 工作证检修锅炉前，每个工人必须持有相应的工作证，且证件必须合法有效。

请检查自己和其他同事的工作证是否符合要求。

2. 工具准备检修锅炉必须使用合适的工具，包括测量工具、扳手、起重工具、检测仪器和紧固件等。

在开始检修作业前，请检查完善所需要的工具装备。

3. 个人防护装备锅炉检修涉及到高温和高压，工人必须佩戴适当的防护装备，包括防护手套、防护鞋、安全帽和耳塞等。

并且必须遵守锅炉检修的相关规定。

4. 工作区域准备在锅炉检修前，请确保工作区域的安全，包括地面状态、设备防护罩的安装和通风情况等。

同时，要确保工作区域内的人员安全。

5. 检修计划锅炉检修前，需要制定详细的检修计划，包括任务分工、预防措施、工作流程和工作时间等。

以确保检修过程中不会出现偏差，影响锅炉的正常运行。

三、锅炉检修作业注意事项1. 关闭锅炉进行任何锅炉检修作业前，必须首先关闭锅炉。

并确保温度、压力等指标已达到安全标准，待锅炉内压力降至零时，才能进行检修作业。

2. 拆卸外罩或遮盖物在检修锅炉时，有可能需要拆卸一些遮盖物或外罩，以便更好地观察和维护锅炉部件。

但这必须在关机并有专业人员指导下进行，并严格按要求操作。

3. 清洗锅炉内部零部件锅炉长期运行后，内部会有很多杂质和垃圾。

为保证锅炉正常运行，检修前必须先对锅炉内部零部件进行彻底清洗，去除污垢和沉积物。

4. 更换损坏部件有些锅炉部件在长期使用后会出现磨损、腐蚀、裂纹等情况。

这时，必须及时更换损坏的部件。

更换过程中必须按照相关规定进行。

HRS锅炉给水涡街流量计检修作业指导书
1.危害辨识
1.1.检修时防止管道内的液体喷出伤人，防止烫伤。

1.2.检修时防止高空坠落。

1.3.检修时，防止涡街掉下伤人及损伤涡街。

2.准备阶段
2.1.工具：仪表工常用工具一套，安全带两副。

2.2.物资：抹布若干。

搜集该流量计平时运行情况记录，决定是否拆开涡街检查清理。

2.3.人员：一个仪表工，根据情况可适当增加一名付修或学徒。

2.4.票证：《设备检修作业安全许可证》、《登高作业许可证》。

2.5.方案：根据以上内容制定详细检修方案。

2.6.安全学习：根据检修方案，组织参与检修人员进行安全学习。

3.实施阶段
3.1.现场设备或管道确认泄压完毕（岗位班长在检修许可证上签字），涡街流量计前后截止阀关死。

3.2.管道温度降至50℃以下方可开工，拆时无压应当有压对待，卸螺丝方法应正确。

3.3.涡街拆下应重点检查其内是否有杂物，发生体是否紧固，否则应清理杂物或紧固发生体。

3.4.回装时应注意安装方向，与管道连接法兰垫片严禁凸入管道内。

并与管道同心。

屏蔽电缆在传感器侧一点接地。

紧固螺丝时方法应正确。

3.5.所用垫片及螺栓应符合相应压力温度介质的要求。

3.6.变送器的设置检查参照该产品的说明书执行。

4.检修时间：4小时。

5.交接阶段：
5.1.检修完后应做到工完料尽场地清，并且试压合格，并到生产运行岗位消票。

5.2.及时做好检修记录及各类台帐。

阀门检修作业指导书一、引言阀门是工业生产中常见的设备之一，其作用是控制流体的流量、压力和流向。

为了保证阀门的正常运行和延长其使用寿命，定期进行阀门检修是必要的。

本文将介绍阀门检修的基本步骤和注意事项，匡助操作人员正确进行阀门检修作业。

二、阀门检修前的准备工作1. 住手流体供应：在进行阀门检修前，必须先住手流体供应，以避免意外事故的发生。

2. 清洁工作区域：确保工作区域干净整洁，避免杂物和灰尘进入阀门内部。

3. 准备工具和设备：根据需要准备好各种工具和设备，如扳手、锤子、螺丝刀等，以便在检修过程中使用。

三、阀门检修步骤1. 拆卸阀盖：使用扳手或者螺丝刀拆卸阀盖上的螺丝，将阀盖取下。

在拆卸过程中要注意避免损坏阀门密封面。

2. 检查阀门密封面：检查阀门密封面是否有磨损或者损坏，如有需要及时更换。

3. 清洁阀门内部：使用清洁剂或者清水清洗阀门内部，去除污垢和杂质。

4. 检查阀门零件：检查阀门零件是否完好，如有损坏或者松动的零件，需要及时修复或者更换。

5. 润滑阀门零件：根据需要，在阀门零件上涂抹适量的润滑剂，以保证阀门的灵便性和密封性。

6. 安装阀门：将阀门零件按照正确的顺序安装回位，确保每一个零件的位置正确。

7. 调试阀门：在安装完成后，打开流体供应，逐步调节阀门，观察其是否正常工作。

四、阀门检修注意事项1. 安全第一：在进行阀门检修作业时，必须严格遵守安全操作规程，佩戴好防护用具，避免意外事故的发生。

2. 维护记录：在检修过程中，应记录下阀门的维护情况，包括检修日期、维护人员、维护内容等，以便日后查询和参考。

3. 定期检修：阀门的检修应定期进行，以确保其正常运行和延长使用寿命。

4. 专业人员操作：阀门的检修应由经过培训和具备相关经验的专业人员进行，以避免操作不当导致的问题。

5. 阀门标识：在拆卸阀门零件时，要注意标记每一个零件的位置和顺序，以便在安装时能够正确安装。

五、结论阀门检修是保障阀门正常运行的重要工作，通过正确的检修步骤和注意事项，可以确保阀门的性能和使用寿命。

HRS锅炉给水调节阀检修作业指导书1、危害辨识1.1 阀门失控可能造成锅炉抽空导致停车。

2、准备阶段2.1 物资：备用阀门电位器，四氟垫圈、螺杆螺帽等；2.2 工具：内六角扳手一副，常用仪表检修工具一套，万用表、过程校验仪各一块，活动扳手及梅花扳手各两把；2.3 劳动防护用品：手套、安全帽、劳保装等。

2.4 人员：仪表工两名2.5 票证：《仪表设备检修许可证》。

2.6 方案：根据以上内容和实际情况制定详细检修方案。

2.7 安全学习：根据检修方案组织参加检修人员进行安全学习。

3、实施阶段3.1 联系操作工将液位自调“自动”打至“手动”，然后到现场打开旁路阀，关闭调节阀两边截止阀，通过旁路来调节液位，并在现场密切观察液位，在检修表上签字认可后方可开始检修；3.2 关闭调节阀气源，拆线，并做好标记后包扎好；3.3 拆卸阀门压盖上的螺丝，先松开对角螺丝，轻轻摇动，确认里面无水流出后再拆卸其它螺丝；3.5 检查阀芯及阀杆的腐蚀情况，并清除结垢和阀座里面的杂物；3.6 检查阀门填料及四氟垫圈，必要时进行更换；3.7 重新组装阀门，紧压盖螺丝时要均匀用力，垫圈要压平；3.8 接线通气试运行，并进行调试：4、检修时间：约2小时5、交接阶段5.1 将工具及物资全部收回，现场清理干净；5.2 通知操作工检修完毕投运，试运行正常后操作工签字确认；5.3 联系车间负责人验收并在检修许可证验收栏签字；5.4 做好各项检修记录。

HRS各阀门清单表以上各阀门出现故障时的应急处理：1、FV802 该阀门正常情况下是开，出现故障全关后：二级酸流量无显示，HRS出塔气温跑高，泵出口酸浓上涨，HRS 槽液位下跌快。

处理不及时HRS塔出雾器及SO3过载，增加除雾器管道及下游换热器进口排酸量。

可以到现场切换至手动进行操作。

2、HV863 阀门全开时：HRS循环槽液位上涨，干燥液位下跌，HRS酸浓下降快，HRS锅炉进出口酸温下跌，处理不及时HRS锅炉产气量减少。

二期1#锅炉给水阀调节阀检修方案111111机械动力部2016年二期1#锅炉给水调节阀检修方案编制：审核：审定：批准：2016年 9 月 19 日目录一、给水调节阀门检修方案 (1)二、附件一脱脂验收方法及标准 (13)三、附件二氧气阀门脱脂验收表 (14)四、附件五阀门检修过程控制记录卡模板 (15)五、附件六检修场地可视化规划要求 (17)2016年二期1#锅炉给水调节阀检修方案一、编制依据为了消除调节阀故障，确保装臵稳定运行，经同工艺沟通在二期1#锅炉停车消缺期间，对1#主给水、1#大旁路、1#微调调节阀进行检查、检修，更新及时消除设备隐患。

以确保阀门在运行过程能正常使用。

二、工程概况和主要检修内容按照检修计划，二期1#锅炉给水系统3台阀门需进行检查检修。

1#主给水工艺反应内漏严重，需检；1#大旁路不过量，初步判断阀芯脱落，需确认；1#微调上阀盖外漏，带压处理中，需消除。

本次检修，先检查，依旧检查情况，展开修复和更新措施。

三、检修组织机构专业检修负责人：王志海139********（整体制定检修方案、划分责任、督促检修协议签订）专业检修协调人：史文怀 135********惠涛 180********（负责检修期间各工种的协调、进度控制、备件调配）检修质量确认人：张鹏 150********（负责公用工程中心调节阀检修质量确认）王惠成（负责阀门更新焊接的质量确认）专业安全负责人：张贞先 131********（审定项目风险、监控过程实施、监查安全措施）检修人员：四、检修技术要求1、阀门检修过程要符合调节阀门检修规程，拆装过程中安全措施到位，防止损坏阀门，检修作业人员要完全了解阀门结构和特性，掌握阀门使用状况和使用工况；2、阀门内件试压符合ANSIB16.104或GB/T4213要求（见简化表1），试压过程要有专业质量确认人员确认；表13、更新阀门及备件需证件齐全（合格证、试压证明、材质证明）；4、阀门耐压试验符合GB/T4213要求，试压过程要有专业质量确认人员确认；a、用1.5倍公称压力的室温水，水中可含有水溶油或防锈剂，按规定的入口输入调节阀的阀体，另一端封闭，使所有在工作中受压的阀腔同时承受不少于3 min的试验压力，调节阀的受压部分不应有可见的泄漏。

宁夏大唐国际大坝发电公司企业标准Q/CDTQ/CDT-DBpc 1002.G02.02—20082008-08-10发布 2008-08-10实施(宁夏大唐国际大坝发电公司) 发布锅炉减温水调整门 检修作业指导书版次 编 写校 对 批 准 姓名 签字 日期 姓名 签字 日期 姓名 签字 日期目次序简要作业流程图 (2)1.本作业指导书适用的范围 (3)2.本作业指导书涉及的文件、技术资料、图纸 (3)3.1.准备工作中需要注意的事项 (3)3.2.施工过程中需要注意的事项 (3)3.3.验收过程中需要注意的事项 (4)3.4.修后交接需要注意的事项 (4)4.备品备件 (4)5.现场准备及工具 (4)6.检修工序及质量标准 (5)6.1.检修开始 (5)6.2阀门解体 (5)6.3.阀体及填料室检查 (5)6.4节流套检查 (6)6.5阀瓣、阀座的研磨 (6)7清理现场 (7)8.工作终结检修记录 (7)9检修记录 (7)10各部质量控制点检查、验收记录 (8)11.质量验收签证记录 (9)序 简要作业流程调整门检修 文件、技术资料和图纸完毕 安全措施及危险点分析正确 备品备件准备完毕 备好现场工具准备及工作票办理 打磨节流套 检查节流孔有无堵塞 检查有无变形否阀门回装 热工传动 配合热工对行程 作业流程开始工作结束研磨阀瓣 阀杆打磨 阀杆检查 W否合格测量弯曲度 椭圆度测量 填料室检查 研磨阀座 吻合度检查 阀瓣、阀座粗糙度合格 检查有无裂纹 否有无裂纹均匀接触 平衡孔有无堵塞阀门开关是否灵活 否 结票、现场清理 W合格 W合格阀门解体1.范围1.1本指导书适用范围本作业指导书规定了减温水调整门大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于本厂锅炉减温水调整门大、小修工作。

检修地点在锅炉房内，大、小修的项目为对减温水调整门进行检修，并对已发现的问题进行处理。
