RIP传递默认路由的5种方法

  • 格式：doc
  • 大小：91.00 KB
  • 文档页数：8

RIP传递默认路由的5种方法wangyang 发表于 2007-1-17 12:26:49在一个单出口网络内启用RIP协议，在网络出口处的路由器需要向RIP域内传播一条默认路由，这样，域内的路由器就可以通过默认路由访问外部网络。

下面我们就用试验来模拟这个环境。

到目前为止；通过RIP传递默认路由共有5种方法。

1 default-information2 手工写一条默认路由（到NULL0）然后重分布到RIP中3 手工写一条默认路由（到NULL0）在进程中宣告4 ip default-network5 在接口汇总 0.0.0.0/0 到NULL0的路由********************************************************************* ******************************************一路由器基本配置R1interface Loopback0ip address 1.1.1.1 255.255.255.0interface Serial1/0ip address 12.0.0.1 255.255.255.0router ripversion 2network 1.0.0.0network 12.0.0.0no auto-summary－－－－－－－－－－－－－－－－－－R2interface Serial1/0ip address 12.0.0.2 255.255.255.0interface Serial1/1ip address 23.0.0.2 255.255.255.0router ripversion 2network 2.0.0.0network 12.0.0.0no auto-summary－－－－－－－－－－－－－－－－－－R3interface Serial1/0ip address 23.0.0.3 255.255.255.0********************************************************************* *****************************************二方法1default-informationr2#sh run | b r rrouter ripversion 2network 2.0.0.0network 12.0.0.0default-information originateno auto-summaryr1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:09, Serial1/0 /可以看到这时在R1上产生了一条默认路由r1#ping 23.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.0.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/41/68 ms －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－此外，在default-information originate可以调用一个route-map来匹配一个接口或路由，当这个路由有效的时候才会传递默认路由。

首先我们在R2上建立一个loopback接口，并将它宣告到RIP中，然后用ACL来匹配这个接口，建立route-map调用这个ACL，最后在default-information originate命令后调用这个route-mapR2access-list 1 permit 2.2.2.2route-map WY permit 10match ip address 1r2#sh run | b r rrouter ripversion 2network 2.0.0.0network 12.0.0.0default-information originate route-map WYno auto-summaryr1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsR 2.2.2.2 [120/1] via 12.0.0.2, 00:00:02, Serial1/012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:02, Serial1/0 /这时R2向R1传递了一条默认路由r2(config)#int lo0r2(config-if)#shutdown /这时我们将loopback接口关闭r1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0这时，R2不向R1传递默认路由，因为loopback接口关闭，ACL失效，route-map 失效，所以 default-information originate命令不执行－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－下面我们在R2,R3之间启用EIGRP，在R3上起一个loopback接口，并宣告到EIGRP中，这时R2可以学习到3.3.3.0，在R2上建立ACL匹配从R3学习到的这条路由，随后建立route-map并调用ACL，同样最后在R2的RIP进程中的default-information originate命令后面调用这个route-map。

r2#sh run | b r erouter eigrp 90network 23.0.0.0 0.0.0.255no auto-summaryr3#sh run | b r erouter eigrp 90network 3.3.3.0 0.0.0.255network 23.0.0.0 0.0.0.255no auto-summaryr2#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsR 1.1.1.0 [120/1] via 12.0.0.1, 00:00:05, Serial1/02.0.0.0/32 is subnetted, 1 subnetsC 2.2.2.2 is directly connected, Loopback03.0.0.0/24 is subnetted, 1 subnetsD 3.3.3.0 [90/2297856] via 23.0.0.3, 00:01:42, Serial1/123.0.0.0/24 is subnetted, 1 subnetsC 23.0.0.0 is directly connected, Serial1/112.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R2access-list 1 permit 3.3.3.0 0.0.0.255route-map WY permit 10match ip address 1R2router ripversion 2network 12.0.0.0default-information originate route-map WYno auto-summaryr1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:01, Serial1/0 /这时R2向R1传递一条默认路由r3(config)#int lo0r3(config-if)#shutdown /在R3上关闭这个loopback接口r1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R2不再向R1传递默认路由，同样因为loopback接口失效，导致default-information originate命令不执行－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－方法2 手工写一条默认路由（到NULL0）然后重分布到RIP中r2(config)#ip route 0.0.0.0 0.0.0.0 null 0 /在R2上建立一条默认路由r2(config-router)#redistribute static /重分布静态路由到RIP中r1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:02, Serial1/0 /这时，R2向R1传递一条默认路由－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－方法3 手工写一条默认路由（到NULL0）在进程中宣告r2(config)#ip route 0.0.0.0 0.0.0.0 null 0r2#sh run | b r rrouter ripversion 2network 12.0.0.0network 0.0.0.0 /将这条默认路由宣告到R2的RIP进程中no auto-summaryr1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:07, Serial1/0 /R2向R1传递默认路由－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－方法4 ip default-networkr2(config)#ip default-network 23.0.0.0 /建立一个缺省网络r1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:09, Serial1/0 /R2向R1传递默认路由－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－方法5 在接口汇总 0.0.0.0/0 到NULL0的路由r2(config)#ip route 0.0.0.0 0.0.0.0 null 0 /先建立一条默认路由r2#sh run int s1/0interface Serial1/0ip address 12.0.0.2 255.255.255.0ip summary-address rip 0.0.0.0 0.0.0.0 /在接口上手工汇总这条默认路由r1#sh ip rou1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback012.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial1/0R* 0.0.0.0/0 [120/1] via 12.0.0.2, 00:00:09, Serial1/0 /R2向R1传递默认路由通过本次试验，我们了解了几种向RIP域中传递默认路由的几种方法。

合集下载

向RIP网络注入默认路由

向RIP网络注入默认路由

实验目的：1、向RIP网络注入默认路由的三种方法；静态路由2、IP DEFAULT-NETWORK命令特征；3、重分布静态路由到RIP网络；4、DEFAULT-INFORMA TION ORIGINA TE命令特征（CCNA-E路由协议P165）实验原理：在路由器R1、R2和R3之间运行RIP V2，在R3和R4之间配置静态路由，R4模拟ISP，通过边界路由器R3的配置（三种办法），使得R1和R2学习到一条RIP默认路由。

实验步骤：（思科网络实验室CCNA实验指南，梁广民编著，P85）1、配置R1-R4每个端口IP地址，并且将端口打开。

2、配置R1、R2的RIP路由。

以R1为例，R2同理。

R1(CONFIG)#ROUTER RIPR1(CONFIG-ROUTER)#VERSION 2R1(CONFIG-ROUTER)#NO AUTO-SUMMARYR1(CONFIG-ROUTER)#NET 172.16.0.03、配置R3的RIP路由，并注入默认静态路由R3(CONFIG)#ROUTER RIPR3(CONFIG-ROUTER)#VERSION 2R3(CONFIG-ROUTER)#NO AUTO-SUMMARYR3(CONFIG-ROUTER)#NET 172.16.0.0R3(CONFIG)#IP ROUTE 0.0.0.0 0.0.0.0 S1/14、配置R4的静态路由R4(CONFIG)#IP ROUTE 172.16.0.0 255.255.0.0 S1/05、R1-R4上SHOW IP ROUTE，思考在R1上能否PING通192.168.4.4。

6、R3上通过IP DEFAULT-NETWORK 向RIP网络注入默认路由。

R3(CONFIG)#IP DEFAULT-NETWORK 192.168.34.07、然后在R1-R3上使用SHOW IP ROUTE 查看，思考。

若结果与课本不一致，使用CLEARIP ROUTE * 清空R1-R4路由表。

RIP协议路由信息协议详解

RIP协议路由信息协议详解

RIP协议路由信息协议详解RIP（Routing Information Protocol）是一种基于距离矢量算法的路由协议，用于在网络中传输路由信息，并实现路由表的自动更新。

本文将详细解析RIP协议的工作原理、优缺点以及在实际网络中的应用。

一、RIP协议的工作原理RIP协议通过将网络中每个路由器的距离向量分享给相邻的路由器，从而完成路由信息的传递。

具体而言，RIP协议的工作过程如下：1. 距离矢量广播首先，每个路由器会将自己的路由表中的所有目的网络及其距离广播给相邻路由器，这个距离可以是跳数或其他度量单位。

2. 距离矢量更新当一个路由器接收到相邻路由器发送的距离矢量时，它会根据自己当前的路由表信息和接收到的矢量进行比较。

如果接收到的距离矢量中包含了之前未知的目的网络或者路径更短的目的网络，那么它将更新自己的路由表，并将这一变化继续广播给相邻路由器。

3. 路由表更新每个路由器会周期性地广播自己的路由表，以达到路由表的全网更新。

RIP协议默认的更新周期为30秒。

二、RIP协议的优点和缺点RIP协议作为一种较为早期的路由协议，具有以下优点和缺点。

1. 优点（1）实现简单：RIP协议的算法比较简单，容易理解和部署。

（2）适用于小型网络：RIP协议适用于小型网络，网络规模较小时，其收敛速度可以满足需求。

（3）低带宽消耗：RIP协议的更新消息较小，对网络带宽的消耗较低。

2. 缺点（1）收敛速度慢：由于RIP协议使用距离矢量算法，其收敛速度相对较慢。

在大型网络中，可能需要较长的时间才能完成路由表的更新。

（2）跳数限制：RIP协议的度量单位为跳数，理论上最多支持15个跳数。

这意味着当网络规模较大时，RIP协议无法实现准确的路由选择。

三、RIP协议的应用尽管RIP协议有其局限性，但仍广泛应用于小型网络和特定场景中。

1. SOHO网络在小型办公室/家庭办公网络（SOHO）中，往往规模有限且对带宽要求较低。

RIP协议作为一种简单易用的路由协议，被广泛用于此类网络的路由器之间的路由信息传递和自动更新。

三种动态路由协议下发默认路由的方式

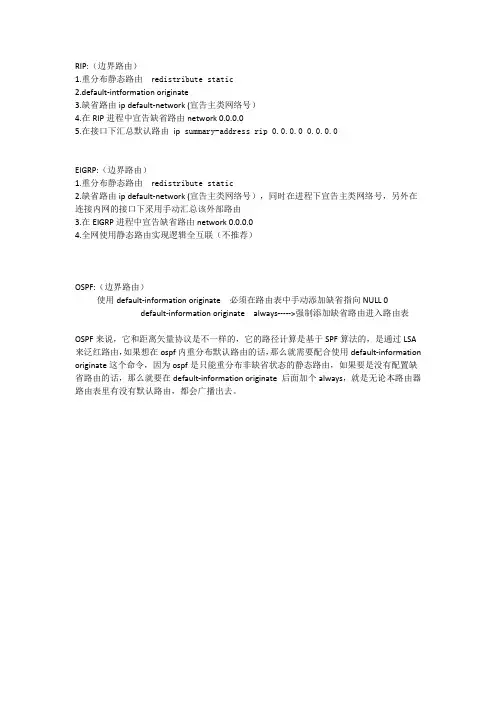

三种动态路由协议下发默认路由的方式

RIP:（边界路由）
1.重分布静态路由re distribute static
2.default-intformation originate
3.缺省路由ip default-network (宣告主类网络号）
4.在RIP进程中宣告缺省路由network 0.0.0.0
5.在接口下汇总默认路由ip summary-address rip 0.0.0.0 0.0.0.0
EIGRP:（边界路由）
1.重分布静态路由re distribute static
2.缺省路由ip default-network (宣告主类网络号），同时在进程下宣告主类网络号，另外在连接内网的接口下采用手动汇总该外部路由
3.在EIGRP进程中宣告缺省路由network 0.0.0.0
4.全网使用静态路由实现逻辑全互联（不推荐）
OSPF:（边界路由）
使用default-information originate 必须在路由表中手动添加缺省指向NULL 0
default-information originate always----->强制添加缺省路由进入路由表
OSPF来说，它和距离矢量协议是不一样的，它的路径计算是基于SPF算法的，是通过LSA 来泛红路由，如果想在ospf内重分布默认路由的话，那么就需要配合使用default-information originate这个命令，因为ospf是只能重分布非缺省状态的静态路由，如果要是没有配置缺省路由的话，那么就要在default-information originate 后面加个always，就是无论本路由器路由表里有没有默认路由，都会广播出去。

【实验2】静态、默认路由及RIP的配置

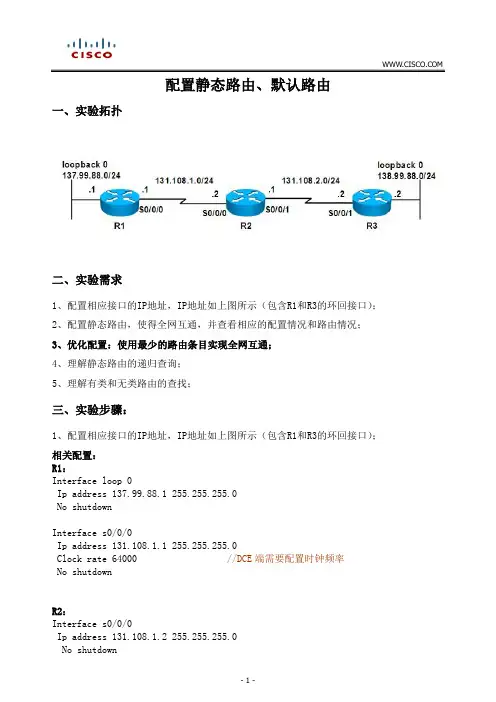

【实验2】静态、默认路由及RIP的配置
